Механізм переміщення секцій кріплення і конвеєра

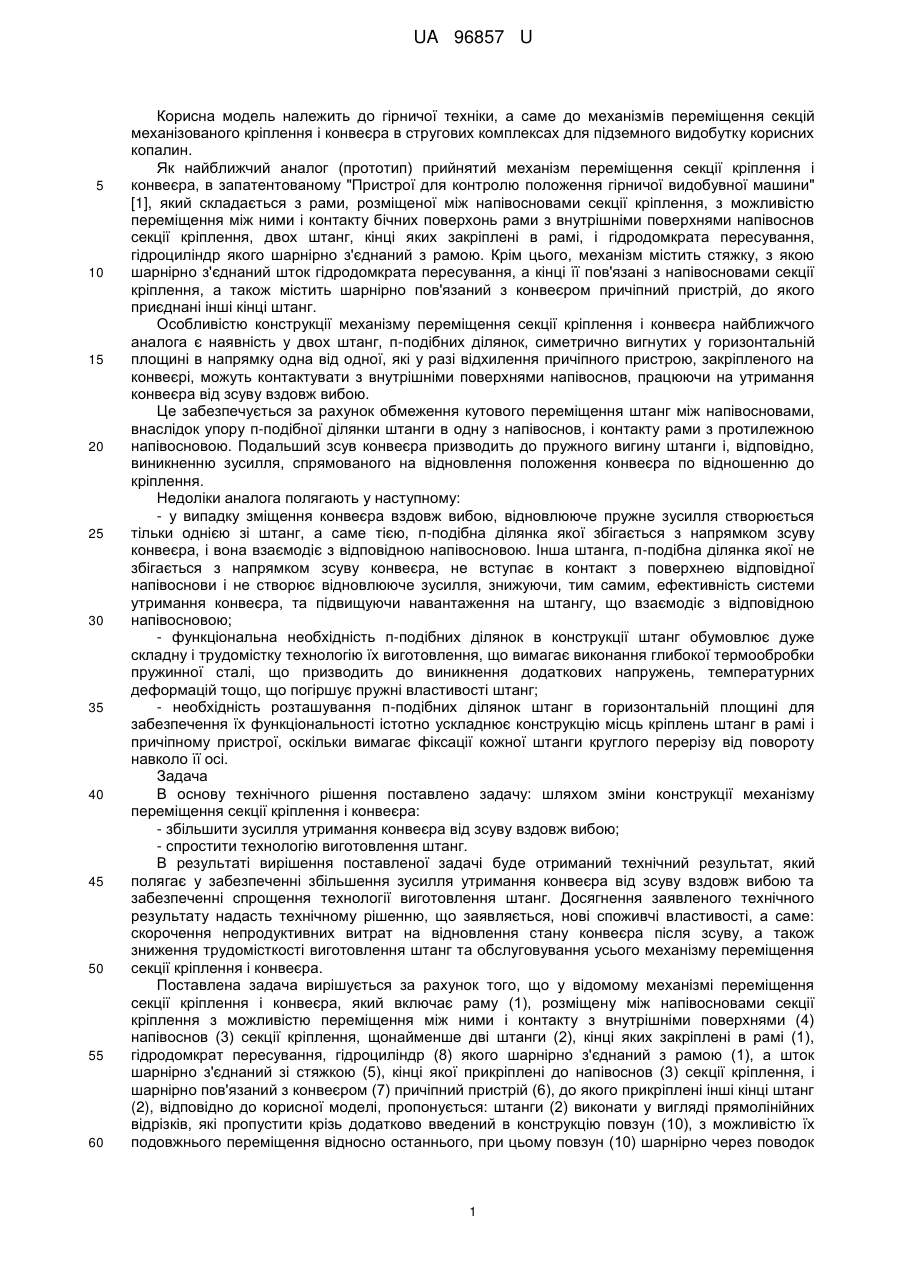

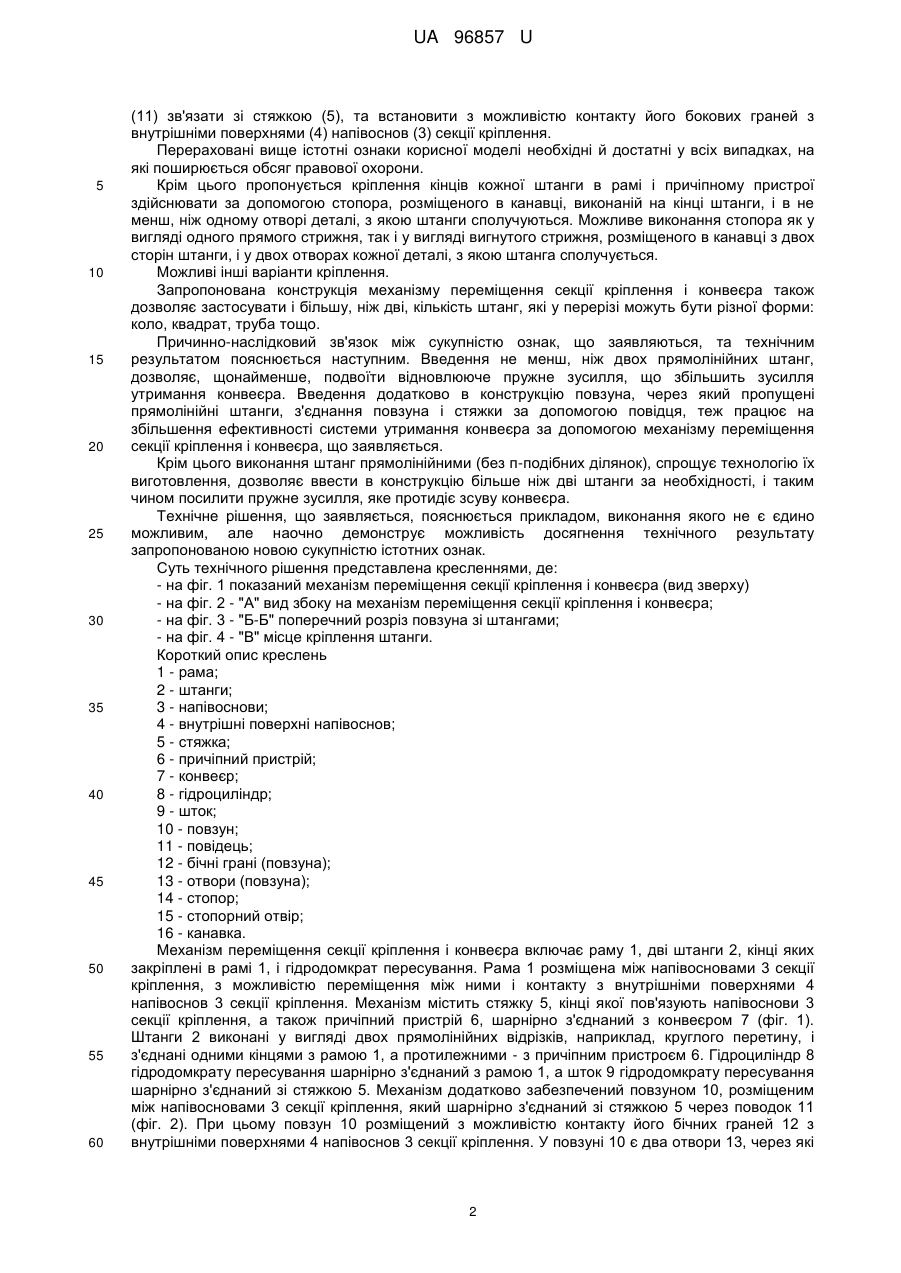

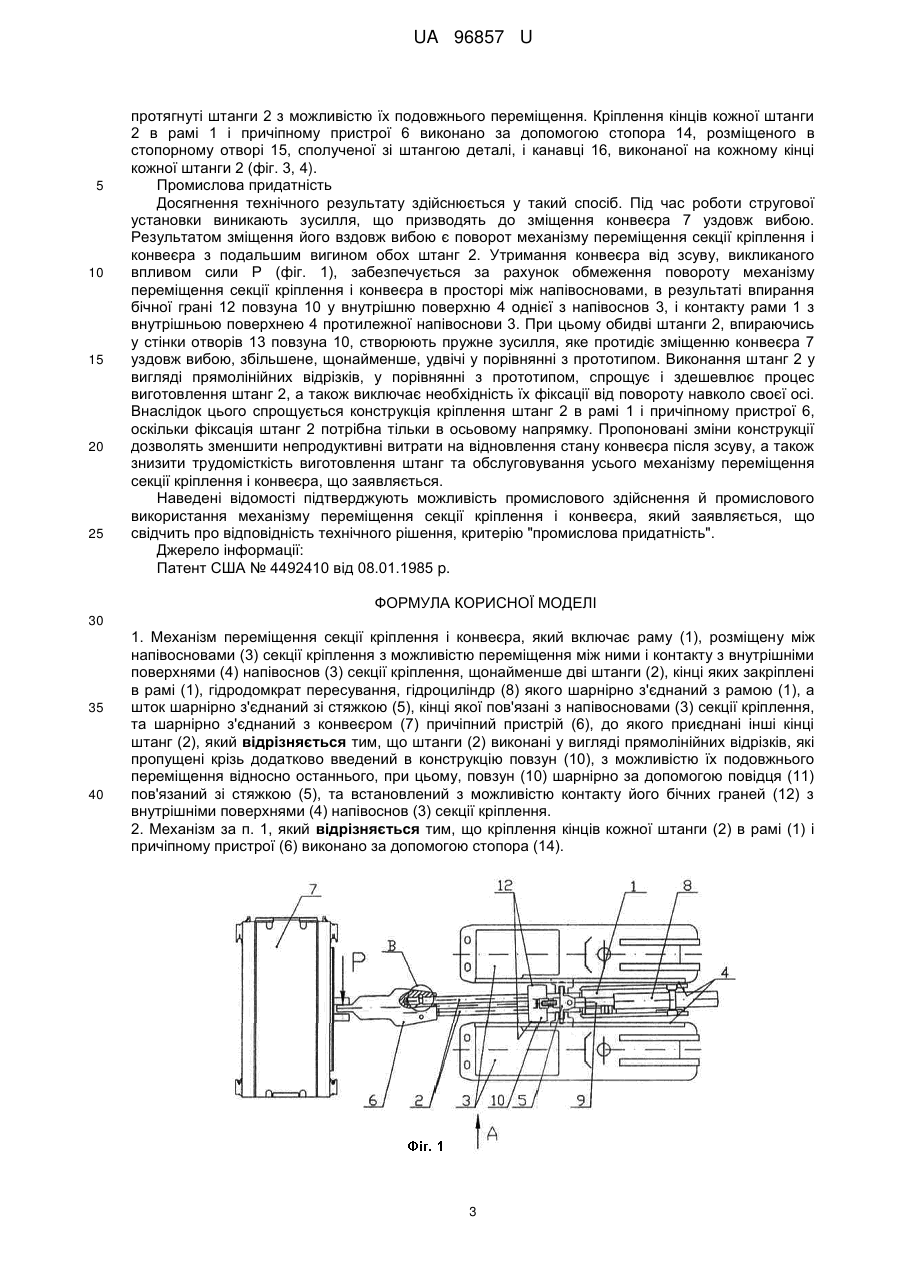

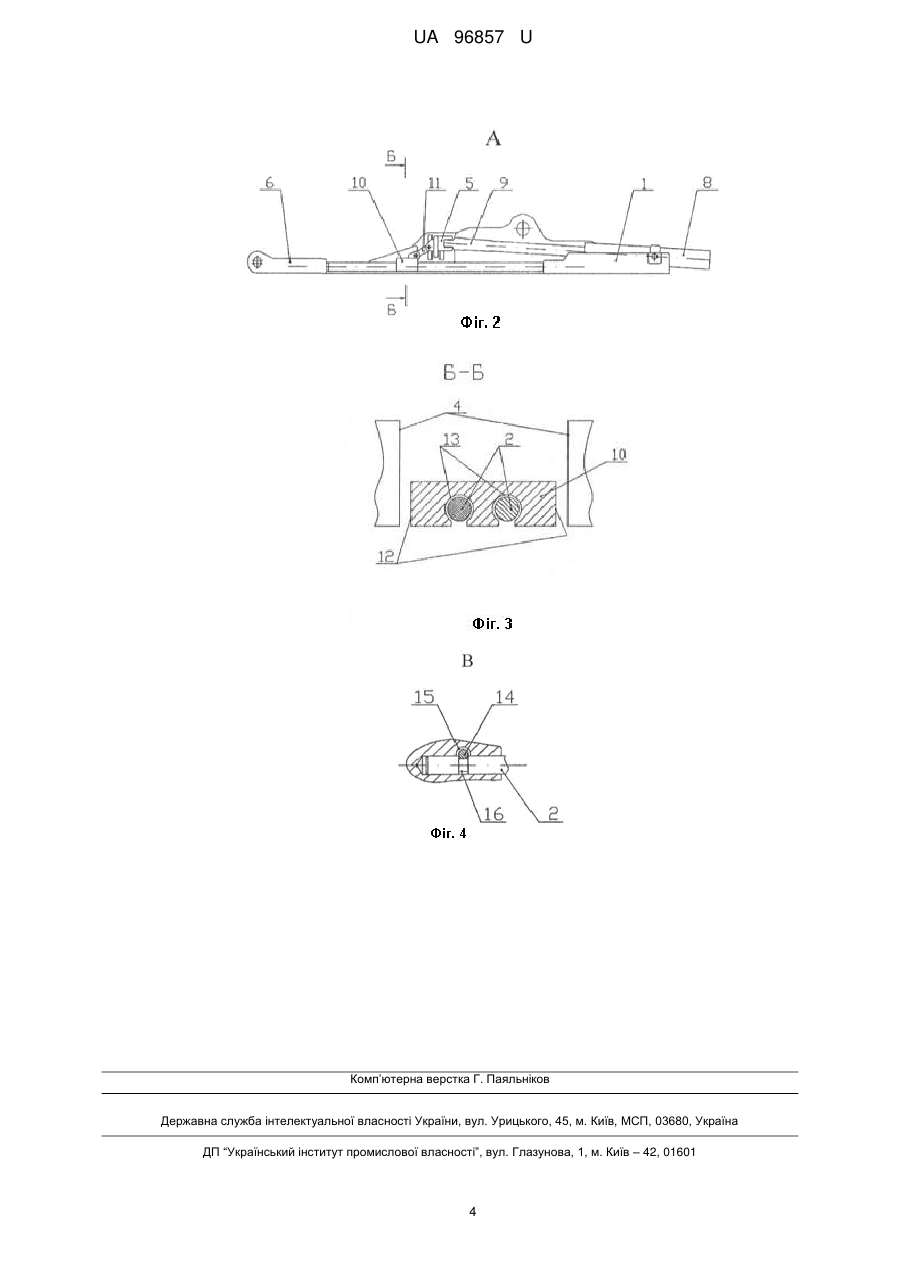

Реферат: UA 96857 U UA 96857 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої техніки, а саме до механізмів переміщення секцій механізованого кріплення і конвеєра в стругових комплексах для підземного видобутку корисних копалин. Як найближчий аналог (прототип) прийнятий механізм переміщення секції кріплення і конвеєра, в запатентованому "Пристрої для контролю положення гірничої видобувної машини" [1], який складається з рами, розміщеної між напівосновами секції кріплення, з можливістю переміщення між ними і контакту бічних поверхонь рами з внутрішніми поверхнями напівоснов секції кріплення, двох штанг, кінці яких закріплені в рамі, і гідродомкрата пересування, гідроциліндр якого шарнірно з'єднаний з рамою. Крім цього, механізм містить стяжку, з якою шарнірно з'єднаний шток гідродомкрата пересування, а кінці її пов'язані з напівосновами секції кріплення, а також містить шарнірно пов'язаний з конвеєром причіпний пристрій, до якого приєднані інші кінці штанг. Особливістю конструкції механізму переміщення секції кріплення і конвеєра найближчого аналога є наявність у двох штанг, п-подібних ділянок, симетрично вигнутих у горизонтальній площині в напрямку одна від одної, які у разі відхилення причіпного пристрою, закріпленого на конвеєрі, можуть контактувати з внутрішніми поверхнями напівоснов, працюючи на утримання конвеєра від зсуву вздовж вибою. Це забезпечується за рахунок обмеження кутового переміщення штанг між напівосновами, внаслідок упору п-подібної ділянки штанги в одну з напівоснов, і контакту рами з протилежною напівосновою. Подальший зсув конвеєра призводить до пружного вигину штанги і, відповідно, виникненню зусилля, спрямованого на відновлення положення конвеєра по відношенню до кріплення. Недоліки аналога полягають у наступному: - у випадку зміщення конвеєра вздовж вибою, відновлююче пружне зусилля створюється тільки однією зі штанг, а саме тією, п-подібна ділянка якої збігається з напрямком зсуву конвеєра, і вона взаємодіє з відповідною напівосновою. Інша штанга, п-подібна ділянка якої не збігається з напрямком зсуву конвеєра, не вступає в контакт з поверхнею відповідної напівоснови і не створює відновлююче зусилля, знижуючи, тим самим, ефективність системи утримання конвеєра, та підвищуючи навантаження на штангу, що взаємодіє з відповідною напівосновою; - функціональна необхідність п-подібних ділянок в конструкції штанг обумовлює дуже складну і трудомістку технологію їх виготовлення, що вимагає виконання глибокої термообробки пружинної сталі, що призводить до виникнення додаткових напружень, температурних деформацій тощо, що погіршує пружні властивості штанг; - необхідність розташування п-подібних ділянок штанг в горизонтальній площині для забезпечення їх функціональності істотно ускладнює конструкцію місць кріплень штанг в рамі і причіпному пристрої, оскільки вимагає фіксації кожної штанги круглого перерізу від повороту навколо її осі. Задача В основу технічного рішення поставлено задачу: шляхом зміни конструкції механізму переміщення секції кріплення і конвеєра: - збільшити зусилля утримання конвеєра від зсуву вздовж вибою; - спростити технологію виготовлення штанг. В результаті вирішення поставленої задачі буде отриманий технічний результат, який полягає у забезпеченні збільшення зусилля утримання конвеєра від зсуву вздовж вибою та забезпеченні спрощення технології виготовлення штанг. Досягнення заявленого технічного результату надасть технічному рішенню, що заявляється, нові споживчі властивості, а саме: скорочення непродуктивних витрат на відновлення стану конвеєра після зсуву, а також зниження трудомісткості виготовлення штанг та обслуговування усього механізму переміщення секції кріплення і конвеєра. Поставлена задача вирішується за рахунок того, що у відомому механізмі переміщення секції кріплення і конвеєра, який включає раму (1), розміщену між напівосновами секції кріплення з можливістю переміщення між ними і контакту з внутрішніми поверхнями (4) напівоснов (3) секції кріплення, щонайменше дві штанги (2), кінці яких закріплені в рамі (1), гідродомкрат пересування, гідроциліндр (8) якого шарнірно з'єднаний з рамою (1), а шток шарнірно з'єднаний зі стяжкою (5), кінці якої прикріплені до напівоснов (3) секції кріплення, і шарнірно пов'язаний з конвеєром (7) причіпний пристрій (6), до якого прикріплені інші кінці штанг (2), відповідно до корисної моделі, пропонується: штанги (2) виконати у вигляді прямолінійних відрізків, які пропустити крізь додатково введений в конструкцію повзун (10), з можливістю їх подовжнього переміщення відносно останнього, при цьому повзун (10) шарнірно через поводок 1 UA 96857 U 5 10 15 20 25 30 35 40 45 50 55 60 (11) зв'язати зі стяжкою (5), та встановити з можливістю контакту його бокових граней з внутрішніми поверхнями (4) напівоснов (3) секції кріплення. Перераховані вище істотні ознаки корисної моделі необхідні й достатні у всіх випадках, на які поширюється обсяг правової охорони. Крім цього пропонується кріплення кінців кожної штанги в рамі і причіпному пристрої здійснювати за допомогою стопора, розміщеного в канавці, виконаній на кінці штанги, і в не менш, ніж одному отворі деталі, з якою штанги сполучуються. Можливе виконання стопора як у вигляді одного прямого стрижня, так і у вигляді вигнутого стрижня, розміщеного в канавці з двох сторін штанги, і у двох отворах кожної деталі, з якою штанга сполучується. Можливі інші варіанти кріплення. Запропонована конструкція механізму переміщення секції кріплення і конвеєра також дозволяє застосувати і більшу, ніж дві, кількість штанг, які у перерізі можуть бути різної форми: коло, квадрат, труба тощо. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом пояснюється наступним. Введення не менш, ніж двох прямолінійних штанг, дозволяє, щонайменше, подвоїти відновлююче пружне зусилля, що збільшить зусилля утримання конвеєра. Введення додатково в конструкцію повзуна, через який пропущені прямолінійні штанги, з'єднання повзуна і стяжки за допомогою повідця, теж працює на збільшення ефективності системи утримання конвеєра за допомогою механізму переміщення секції кріплення і конвеєра, що заявляється. Крім цього виконання штанг прямолінійними (без п-подібних ділянок), спрощує технологію їх виготовлення, дозволяє ввести в конструкцію більше ніж дві штанги за необхідності, і таким чином посилити пружне зусилля, яке протидіє зсуву конвеєра. Технічне рішення, що заявляється, пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю істотних ознак. Суть технічного рішення представлена кресленнями, де: - на фіг. 1 показаний механізм переміщення секції кріплення і конвеєра (вид зверху) - на фіг. 2 - "А" вид збоку на механізм переміщення секції кріплення і конвеєра; - на фіг. 3 - "Б-Б" поперечний розріз повзуна зі штангами; - на фіг. 4 - "В" місце кріплення штанги. Короткий опис креслень 1 - рама; 2 - штанги; 3 - напівоснови; 4 - внутрішні поверхні напівоснов; 5 - стяжка; 6 - причіпний пристрій; 7 - конвеєр; 8 - гідроциліндр; 9 - шток; 10 - повзун; 11 - повідець; 12 - бічні грані (повзуна); 13 - отвори (повзуна); 14 - стопор; 15 - стопорний отвір; 16 - канавка. Механізм переміщення секції кріплення і конвеєра включає раму 1, дві штанги 2, кінці яких закріплені в рамі 1, і гідродомкрат пересування. Рама 1 розміщена між напівосновами 3 секції кріплення, з можливістю переміщення між ними і контакту з внутрішніми поверхнями 4 напівоснов 3 секції кріплення. Механізм містить стяжку 5, кінці якої пов'язують напівоснови 3 секції кріплення, а також причіпний пристрій 6, шарнірно з'єднаний з конвеєром 7 (фіг. 1). Штанги 2 виконані у вигляді двох прямолінійних відрізків, наприклад, круглого перетину, і з'єднані одними кінцями з рамою 1, а протилежними - з причіпним пристроєм 6. Гідроциліндр 8 гідродомкрату пересування шарнірно з'єднаний з рамою 1, а шток 9 гідродомкрату пересування шарнірно з'єднаний зі стяжкою 5. Механізм додатково забезпечений повзуном 10, розміщеним між напівосновами 3 секції кріплення, який шарнірно з'єднаний зі стяжкою 5 через поводок 11 (фіг. 2). При цьому повзун 10 розміщений з можливістю контакту його бічних граней 12 з внутрішніми поверхнями 4 напівоснов 3 секції кріплення. У повзуні 10 є два отвори 13, через які 2 UA 96857 U 5 10 15 20 25 протягнуті штанги 2 з можливістю їх подовжнього переміщення. Кріплення кінців кожної штанги 2 в рамі 1 і причіпному пристрої 6 виконано за допомогою стопора 14, розміщеного в стопорному отворі 15, сполученої зі штангою деталі, і канавці 16, виконаної на кожному кінці кожної штанги 2 (фіг. 3, 4). Промислова придатність Досягнення технічного результату здійснюється у такий спосіб. Під час роботи стругової установки виникають зусилля, що призводять до зміщення конвеєра 7 уздовж вибою. Результатом зміщення його вздовж вибою є поворот механізму переміщення секції кріплення і конвеєра з подальшим вигином обох штанг 2. Утримання конвеєра від зсуву, викликаного впливом сили Р (фіг. 1), забезпечується за рахунок обмеження повороту механізму переміщення секції кріплення і конвеєра в просторі між напівосновами, в результаті впирання бічної грані 12 повзуна 10 у внутрішню поверхню 4 однієї з напівоснов 3, і контакту рами 1 з внутрішньою поверхнею 4 протилежної напівоснови 3. При цьому обидві штанги 2, впираючись у стінки отворів 13 повзуна 10, створюють пружне зусилля, яке протидіє зміщенню конвеєра 7 уздовж вибою, збільшене, щонайменше, удвічі у порівнянні з прототипом. Виконання штанг 2 у вигляді прямолінійних відрізків, у порівнянні з прототипом, спрощує і здешевлює процес виготовлення штанг 2, а також виключає необхідність їх фіксації від повороту навколо своєї осі. Внаслідок цього спрощується конструкція кріплення штанг 2 в рамі 1 і причіпному пристрої 6, оскільки фіксація штанг 2 потрібна тільки в осьовому напрямку. Пропоновані зміни конструкції дозволять зменшити непродуктивні витрати на відновлення стану конвеєра після зсуву, а також знизити трудомісткість виготовлення штанг та обслуговування усього механізму переміщення секції кріплення і конвеєра, що заявляється. Наведені відомості підтверджують можливість промислового здійснення й промислового використання механізму переміщення секції кріплення і конвеєра, який заявляється, що свідчить про відповідність технічного рішення, критерію "промислова придатність". Джерело інформації: Патент США № 4492410 від 08.01.1985 p. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Механізм переміщення секції кріплення і конвеєра, який включає раму (1), розміщену між напівосновами (3) секції кріплення з можливістю переміщення між ними і контакту з внутрішніми поверхнями (4) напівоснов (3) секції кріплення, щонайменше дві штанги (2), кінці яких закріплені в рамі (1), гідродомкрат пересування, гідроциліндр (8) якого шарнірно з'єднаний з рамою (1), а шток шарнірно з'єднаний зі стяжкою (5), кінці якої пов'язані з напівосновами (3) секції кріплення, та шарнірно з'єднаний з конвеєром (7) причіпний пристрій (6), до якого приєднані інші кінці штанг (2), який відрізняється тим, що штанги (2) виконані у вигляді прямолінійних відрізків, які пропущені крізь додатково введений в конструкцію повзун (10), з можливістю їх подовжнього переміщення відносно останнього, при цьому, повзун (10) шарнірно за допомогою повідця (11) пов'язаний зі стяжкою (5), та встановлений з можливістю контакту його бічних граней (12) з внутрішніми поверхнями (4) напівоснов (3) секції кріплення. 2. Механізм за п. 1, який відрізняється тим, що кріплення кінців кожної штанги (2) в рамі (1) і причіпному пристрої (6) виконано за допомогою стопора (14). 3 UA 96857 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
