Пристрій для підтримання оптимального струмознімання пантографом

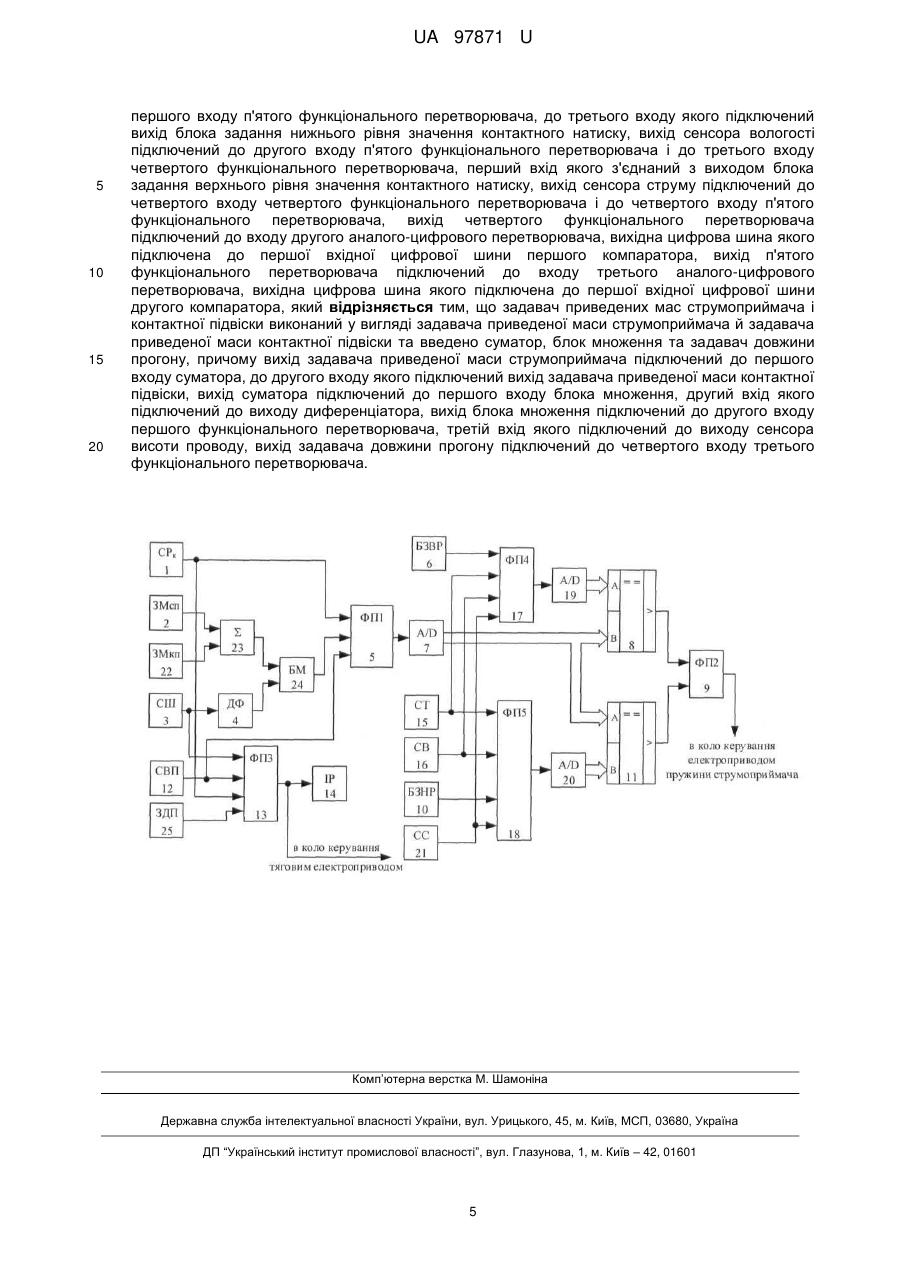

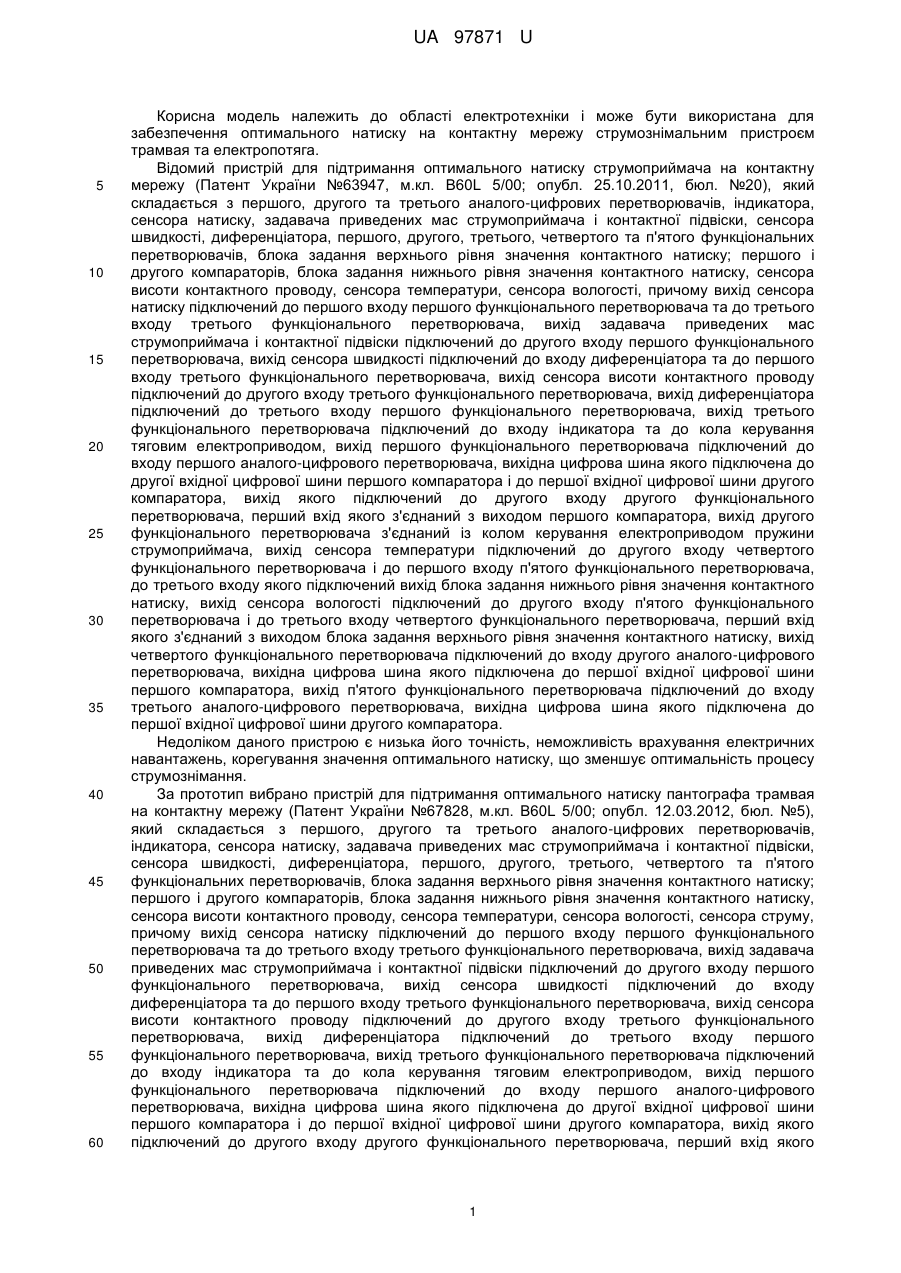

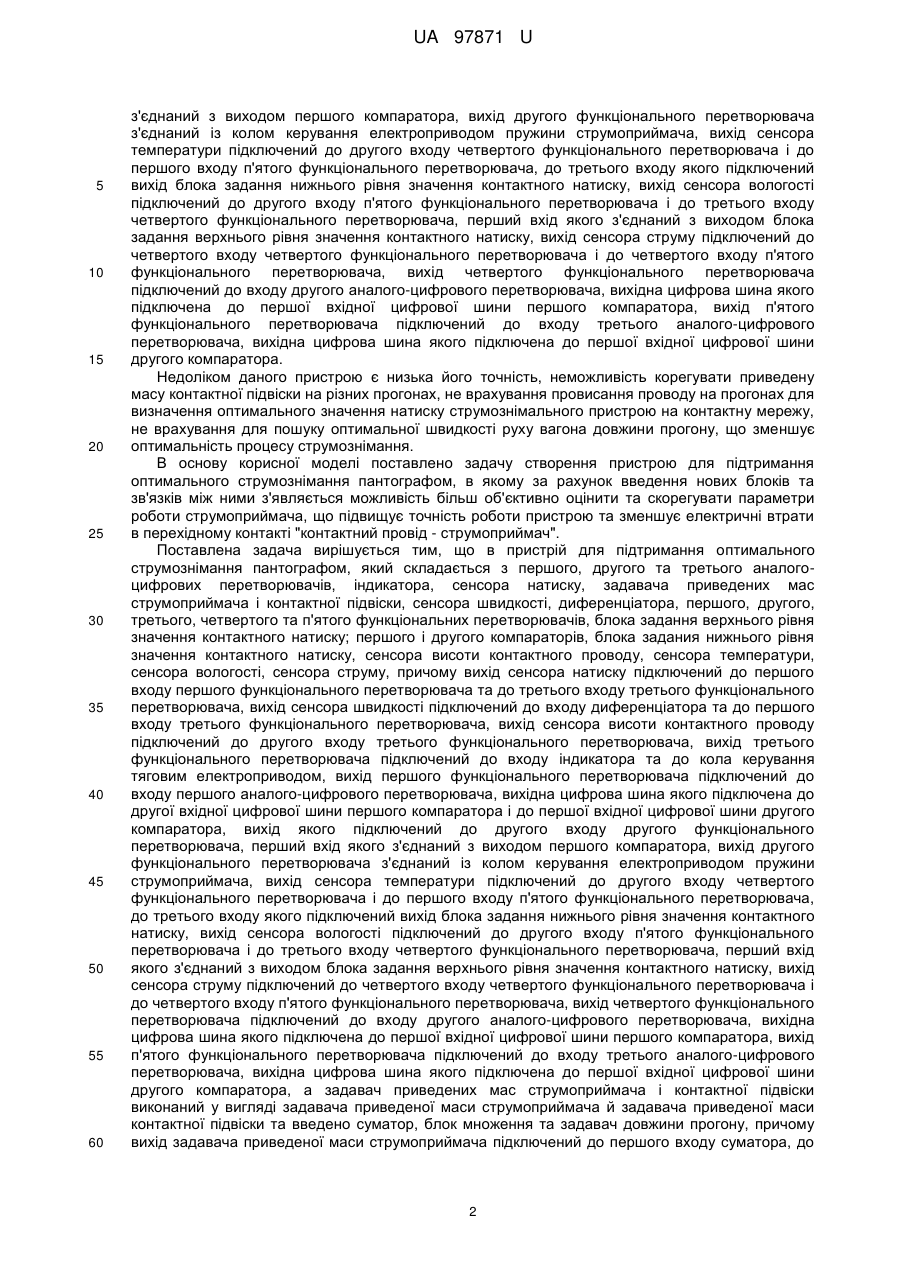

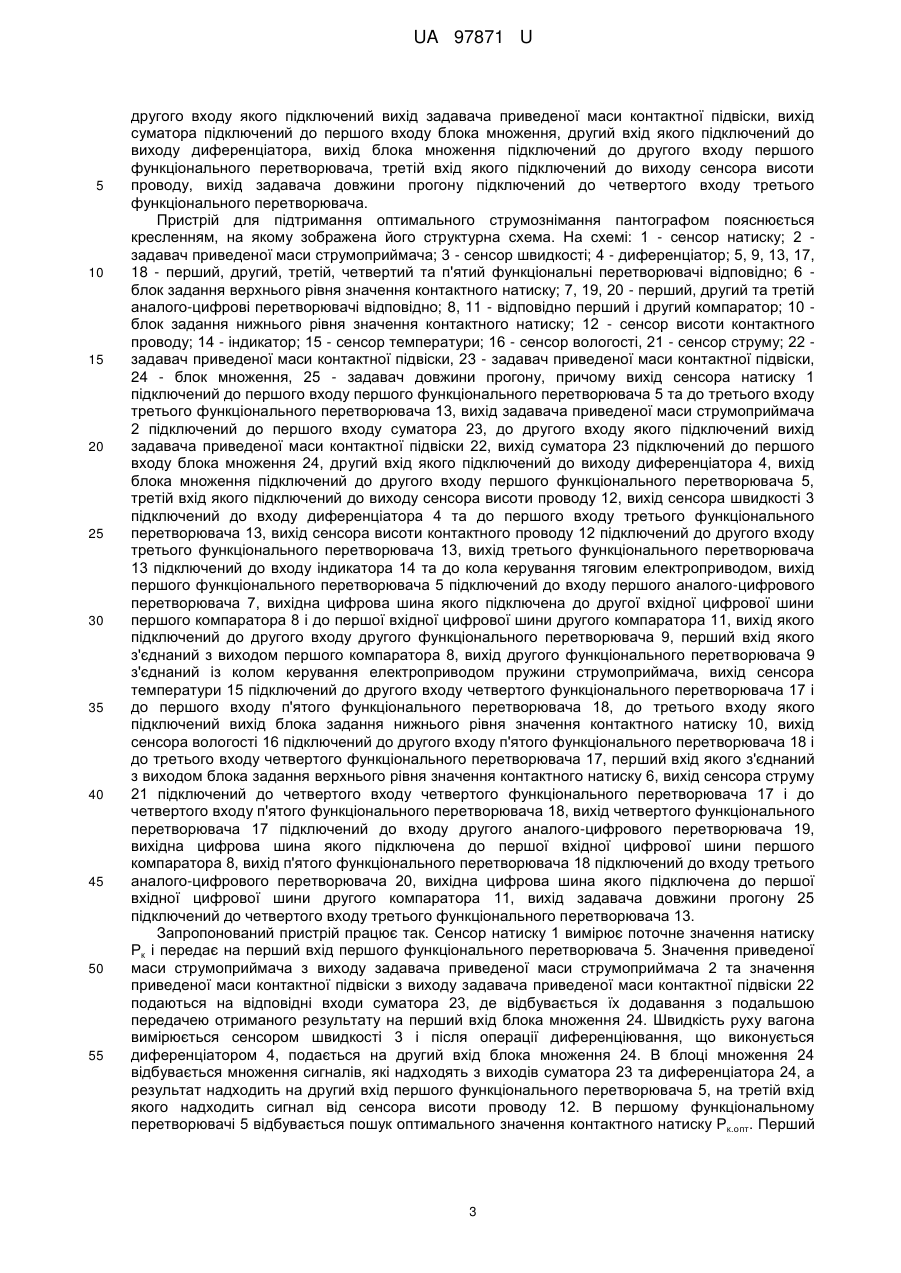

Реферат: UA 97871 U UA 97871 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки і може бути використана для забезпечення оптимального натиску на контактну мережу струмознімальним пристроєм трамвая та електропотяга. Відомий пристрій для підтримання оптимального натиску струмоприймача на контактну мережу (Патент України №63947, м.кл. B60L 5/00; опубл. 25.10.2011, бюл. №20), який складається з першого, другого та третього аналого-цифрових перетворювачів, індикатора, сенсора натиску, задавача приведених мас струмоприймача і контактної підвіски, сенсора швидкості, диференціатора, першого, другого, третього, четвертого та п'ятого функціональних перетворювачів, блока задання верхнього рівня значення контактного натиску; першого і другого компараторів, блока задання нижнього рівня значення контактного натиску, сенсора висоти контактного проводу, сенсора температури, сенсора вологості, причому вихід сенсора натиску підключений до першого входу першого функціонального перетворювача та до третього входу третього функціонального перетворювача, вихід задавача приведених мас струмоприймача і контактної підвіски підключений до другого входу першого функціонального перетворювача, вихід сенсора швидкості підключений до входу диференціатора та до першого входу третього функціонального перетворювача, вихід сенсора висоти контактного проводу підключений до другого входу третього функціонального перетворювача, вихід диференціатора підключений до третього входу першого функціонального перетворювача, вихід третього функціонального перетворювача підключений до входу індикатора та до кола керування тяговим електроприводом, вихід першого функціонального перетворювача підключений до входу першого аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого компаратора і до першої вхідної цифрової шини другого компаратора, вихід якого підключений до другого входу другого функціонального перетворювача, перший вхід якого з'єднаний з виходом першого компаратора, вихід другого функціонального перетворювача з'єднаний із колом керування електроприводом пружини струмоприймача, вихід сенсора температури підключений до другого входу четвертого функціонального перетворювача і до першого входу п'ятого функціонального перетворювача, до третього входу якого підключений вихід блока задання нижнього рівня значення контактного натиску, вихід сенсора вологості підключений до другого входу п'ятого функціонального перетворювача і до третього входу четвертого функціонального перетворювача, перший вхід якого з'єднаний з виходом блока задання верхнього рівня значення контактного натиску, вихід четвертого функціонального перетворювача підключений до входу другого аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини першого компаратора, вихід п'ятого функціонального перетворювача підключений до входу третього аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого компаратора. Недоліком даного пристрою є низька його точність, неможливість врахування електричних навантажень, корегування значення оптимального натиску, що зменшує оптимальність процесу струмознімання. За прототип вибрано пристрій для підтримання оптимального натиску пантографа трамвая на контактну мережу (Патент України №67828, м.кл. B60L 5/00; опубл. 12.03.2012, бюл. №5), який складається з першого, другого та третього аналого-цифрових перетворювачів, індикатора, сенсора натиску, задавача приведених мас струмоприймача і контактної підвіски, сенсора швидкості, диференціатора, першого, другого, третього, четвертого та п'ятого функціональних перетворювачів, блока задання верхнього рівня значення контактного натиску; першого і другого компараторів, блока задання нижнього рівня значення контактного натиску, сенсора висоти контактного проводу, сенсора температури, сенсора вологості, сенсора струму, причому вихід сенсора натиску підключений до першого входу першого функціонального перетворювача та до третього входу третього функціонального перетворювача, вихід задавача приведених мас струмоприймача і контактної підвіски підключений до другого входу першого функціонального перетворювача, вихід сенсора швидкості підключений до входу диференціатора та до першого входу третього функціонального перетворювача, вихід сенсора висоти контактного проводу підключений до другого входу третього функціонального перетворювача, вихід диференціатора підключений до третього входу першого функціонального перетворювача, вихід третього функціонального перетворювача підключений до входу індикатора та до кола керування тяговим електроприводом, вихід першого функціонального перетворювача підключений до входу першого аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого компаратора і до першої вхідної цифрової шини другого компаратора, вихід якого підключений до другого входу другого функціонального перетворювача, перший вхід якого 1 UA 97871 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднаний з виходом першого компаратора, вихід другого функціонального перетворювача з'єднаний із колом керування електроприводом пружини струмоприймача, вихід сенсора температури підключений до другого входу четвертого функціонального перетворювача і до першого входу п'ятого функціонального перетворювача, до третього входу якого підключений вихід блока задання нижнього рівня значення контактного натиску, вихід сенсора вологості підключений до другого входу п'ятого функціонального перетворювача і до третього входу четвертого функціонального перетворювача, перший вхід якого з'єднаний з виходом блока задання верхнього рівня значення контактного натиску, вихід сенсора струму підключений до четвертого входу четвертого функціонального перетворювача і до четвертого входу п'ятого функціонального перетворювача, вихід четвертого функціонального перетворювача підключений до входу другого аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини першого компаратора, вихід п'ятого функціонального перетворювача підключений до входу третього аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого компаратора. Недоліком даного пристрою є низька його точність, неможливість корегувати приведену масу контактної підвіски на різних прогонах, не врахування провисання проводу на прогонах для визначення оптимального значення натиску струмознімального пристрою на контактну мережу, не врахування для пошуку оптимальної швидкості руху вагона довжини прогону, що зменшує оптимальність процесу струмознімання. В основу корисної моделі поставлено задачу створення пристрою для підтримання оптимального струмознімання пантографом, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість більш об'єктивно оцінити та скорегувати параметри роботи струмоприймача, що підвищує точність роботи пристрою та зменшує електричні втрати в перехідному контакті "контактний провід - струмоприймач". Поставлена задача вирішується тим, що в пристрій для підтримання оптимального струмознімання пантографом, який складається з першого, другого та третього аналогоцифрових перетворювачів, індикатора, сенсора натиску, задавача приведених мас струмоприймача і контактної підвіски, сенсора швидкості, диференціатора, першого, другого, третього, четвертого та п'ятого функціональних перетворювачів, блока задання верхнього рівня значення контактного натиску; першого і другого компараторів, блока задания нижнього рівня значення контактного натиску, сенсора висоти контактного проводу, сенсора температури, сенсора вологості, сенсора струму, причому вихід сенсора натиску підключений до першого входу першого функціонального перетворювача та до третього входу третього функціонального перетворювача, вихід сенсора швидкості підключений до входу диференціатора та до першого входу третього функціонального перетворювача, вихід сенсора висоти контактного проводу підключений до другого входу третього функціонального перетворювача, вихід третього функціонального перетворювача підключений до входу індикатора та до кола керування тяговим електроприводом, вихід першого функціонального перетворювача підключений до входу першого аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого компаратора і до першої вхідної цифрової шини другого компаратора, вихід якого підключений до другого входу другого функціонального перетворювача, перший вхід якого з'єднаний з виходом першого компаратора, вихід другого функціонального перетворювача з'єднаний із колом керування електроприводом пружини струмоприймача, вихід сенсора температури підключений до другого входу четвертого функціонального перетворювача і до першого входу п'ятого функціонального перетворювача, до третього входу якого підключений вихід блока задання нижнього рівня значення контактного натиску, вихід сенсора вологості підключений до другого входу п'ятого функціонального перетворювача і до третього входу четвертого функціонального перетворювача, перший вхід якого з'єднаний з виходом блока задання верхнього рівня значення контактного натиску, вихід сенсора струму підключений до четвертого входу четвертого функціонального перетворювача і до четвертого входу п'ятого функціонального перетворювача, вихід четвертого функціонального перетворювача підключений до входу другого аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини першого компаратора, вихід п'ятого функціонального перетворювача підключений до входу третього аналого-цифрового перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого компаратора, а задавач приведених мас струмоприймача і контактної підвіски виконаний у вигляді задавача приведеної маси струмоприймача й задавача приведеної маси контактної підвіски та введено суматор, блок множення та задавач довжини прогону, причому вихід задавача приведеної маси струмоприймача підключений до першого входу суматора, до 2 UA 97871 U 5 10 15 20 25 30 35 40 45 50 55 другого входу якого підключений вихід задавача приведеної маси контактної підвіски, вихід суматора підключений до першого входу блока множення, другий вхід якого підключений до виходу диференціатора, вихід блока множення підключений до другого входу першого функціонального перетворювача, третій вхід якого підключений до виходу сенсора висоти проводу, вихід задавача довжини прогону підключений до четвертого входу третього функціонального перетворювача. Пристрій для підтримання оптимального струмознімання пантографом пояснюється кресленням, на якому зображена його структурна схема. На схемі: 1 - сенсор натиску; 2 задавач приведеної маси струмоприймача; 3 - сенсор швидкості; 4 - диференціатор; 5, 9, 13, 17, 18 - перший, другий, третій, четвертий та п'ятий функціональні перетворювачі відповідно; 6 блок задання верхнього рівня значення контактного натиску; 7, 19, 20 - перший, другий та третій аналого-цифрові перетворювачі відповідно; 8, 11 - відповідно перший і другий компаратор; 10 блок задання нижнього рівня значення контактного натиску; 12 - сенсор висоти контактного проводу; 14 - індикатор; 15 - сенсор температури; 16 - сенсор вологості, 21 - сенсор струму; 22 задавач приведеної маси контактної підвіски, 23 - задавач приведеної маси контактної підвіски, 24 - блок множення, 25 - задавач довжини прогону, причому вихід сенсора натиску 1 підключений до першого входу першого функціонального перетворювача 5 та до третього входу третього функціонального перетворювача 13, вихід задавача приведеної маси струмоприймача 2 підключений до першого входу суматора 23, до другого входу якого підключений вихід задавача приведеної маси контактної підвіски 22, вихід суматора 23 підключений до першого входу блока множення 24, другий вхід якого підключений до виходу диференціатора 4, вихід блока множення підключений до другого входу першого функціонального перетворювача 5, третій вхід якого підключений до виходу сенсора висоти проводу 12, вихід сенсора швидкості 3 підключений до входу диференціатора 4 та до першого входу третього функціонального перетворювача 13, вихід сенсора висоти контактного проводу 12 підключений до другого входу третього функціонального перетворювача 13, вихід третього функціонального перетворювача 13 підключений до входу індикатора 14 та до кола керування тяговим електроприводом, вихід першого функціонального перетворювача 5 підключений до входу першого аналого-цифрового перетворювача 7, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого компаратора 8 і до першої вхідної цифрової шини другого компаратора 11, вихід якого підключений до другого входу другого функціонального перетворювача 9, перший вхід якого з'єднаний з виходом першого компаратора 8, вихід другого функціонального перетворювача 9 з'єднаний із колом керування електроприводом пружини струмоприймача, вихід сенсора температури 15 підключений до другого входу четвертого функціонального перетворювача 17 і до першого входу п'ятого функціонального перетворювача 18, до третього входу якого підключений вихід блока задання нижнього рівня значення контактного натиску 10, вихід сенсора вологості 16 підключений до другого входу п'ятого функціонального перетворювача 18 і до третього входу четвертого функціонального перетворювача 17, перший вхід якого з'єднаний з виходом блока задання верхнього рівня значення контактного натиску 6, вихід сенсора струму 21 підключений до четвертого входу четвертого функціонального перетворювача 17 і до четвертого входу п'ятого функціонального перетворювача 18, вихід четвертого функціонального перетворювача 17 підключений до входу другого аналого-цифрового перетворювача 19, вихідна цифрова шина якого підключена до першої вхідної цифрової шини першого компаратора 8, вихід п'ятого функціонального перетворювача 18 підключений до входу третього аналого-цифрового перетворювача 20, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого компаратора 11, вихід задавача довжини прогону 25 підключений до четвертого входу третього функціонального перетворювача 13. Запропонований пристрій працює так. Сенсор натиску 1 вимірює поточне значення натиску Рк і передає на перший вхід першого функціонального перетворювача 5. Значення приведеної маси струмоприймача з виходу задавача приведеної маси струмоприймача 2 та значення приведеної маси контактної підвіски з виходу задавача приведеної маси контактної підвіски 22 подаються на відповідні входи суматора 23, де відбувається їх додавання з подальшою передачею отриманого результату на перший вхід блока множення 24. Швидкість руху вагона вимірюється сенсором швидкості 3 і після операції диференціювання, що виконується диференціатором 4, подається на другий вхід блока множення 24. В блоці множення 24 відбувається множення сигналів, які надходять з виходів суматора 23 та диференціатора 24, а результат надходить на другий вхід першого функціонального перетворювача 5, на третій вхід якого надходить сигнал від сенсора висоти проводу 12. В першому функціональному перетворювачі 5 відбувається пошук оптимального значення контактного натиску Рк.опт. Перший 3 UA 97871 U 5 10 15 20 25 30 35 аналого-цифровий перетворювач 7 перетворює аналоговий сигнал Р к.опт в цифровий і передає на другий вхід першого компаратора 8. Значення температури навколишнього середовища, що вимірюється сенсором температури 15, значення вологості, що вимірюється сенсором вологості 16, а також значення струму, що вимірюється сенсором струму 21, надходять на четвертий 17 та п'ятий 18 функціональні перетворювачі. На четвертий функціональний перетворювач 17 одночасно подається і максимально допустиме значення контактного натиску Рк.мах від блока задання верхнього рівня значення контактного натиску 6, а на п'ятий функціональний перетворювач 18 - мінімально допустиме значення контактного натиску Рк.міn від блока задання нижнього рівня значення контактного натиску 10. Четвертий функціональний перетворювач 17 в залежності від значень температури, вологості та струму корегує значення максимально допустимого значення контактного натиску Рк.мах до значення Рк.мах(кор.), яке через другий аналого-цифровий перетворювач 19 подається на перший компаратор 8. Якщо Рк.опт>Рк.мах(кор.), то на виході першого компаратора 8 формується сигнал логічної одиниці, який подається на перший вхід другого функціонального перетворювача 9. Якщо Рк.оптРк.мах(кор), то на виході першого компаратора 8 формується сигнал логічного нуля. П'ятий функціональний перетворювач 18 в залежності від значень температури, вологості та струму корегує значення мінімально допустимого значення контактного натиску Р к.міn до значення Рк.міn(кор.), яке через третій аналого-цифровий перетворювач 20 подається на другий компаратор 11. Якщо Рк.опт
