Система контролю роботи охоронців

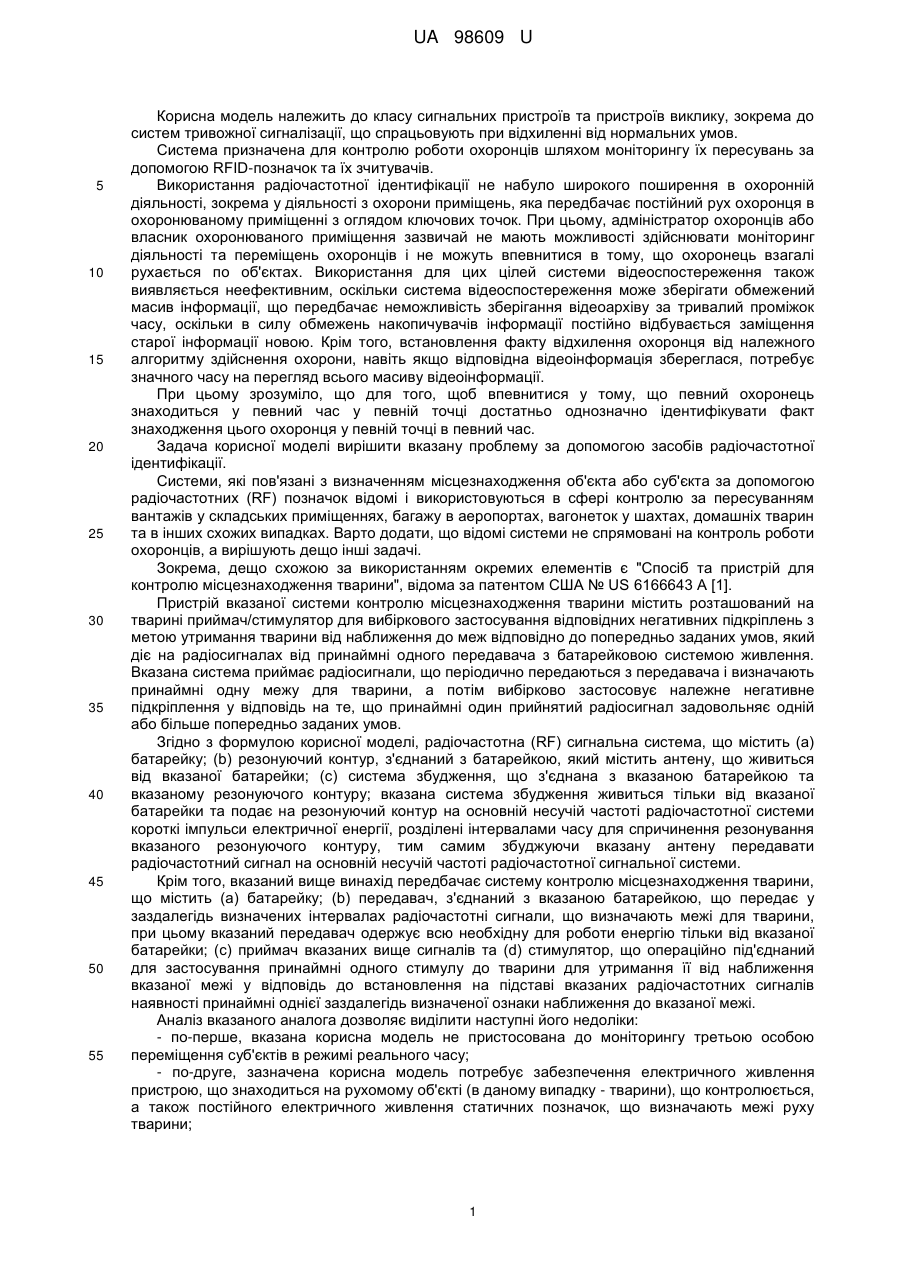

Реферат: Електронна система контролю роботи охоронців містить принаймні одну пасивну RF-позначку та принаймні один зчитувач RF-позначок. Кожна стаціонарна пасивна RF-позначка містить унікальну ідентифікаційну інформацію і розміщена у ключовій точці на маршруті руху охоронця. Зчитувач RF-позначок являє собою програмно-апаратний пристрій з унікальним ідентифікатором, який містить принаймні блок для зчитування RF-позначок, модуль зв'язку стандарту GSM, що підтримує передачу даних в стандарті GPRS (EDGE), дисплей та тривожну кнопку, а також вбудований носій інформації. UA 98609 U (12) UA 98609 U UA 98609 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до класу сигнальних пристроїв та пристроїв виклику, зокрема до систем тривожної сигналізації, що спрацьовують при відхиленні від нормальних умов. Система призначена для контролю роботи охоронців шляхом моніторингу їх пересувань за допомогою RFID-позначок та їх зчитувачів. Використання радіочастотної ідентифікації не набуло широкого поширення в охоронній діяльності, зокрема у діяльності з охорони приміщень, яка передбачає постійний рух охоронця в охоронюваному приміщенні з оглядом ключових точок. При цьому, адміністратор охоронців або власник охоронюваного приміщення зазвичай не мають можливості здійснювати моніторинг діяльності та переміщень охоронців і не можуть впевнитися в тому, що охоронець взагалі рухається по об'єктах. Використання для цих цілей системи відеоспостереження також виявляється неефективним, оскільки система відеоспостереження може зберігати обмежений масив інформації, що передбачає неможливість зберігання відеоархіву за тривалий проміжок часу, оскільки в силу обмежень накопичувачів інформації постійно відбувається заміщення старої інформації новою. Крім того, встановлення факту відхилення охоронця від належного алгоритму здійснення охорони, навіть якщо відповідна відеоінформація збереглася, потребує значного часу на перегляд всього масиву відеоінформації. При цьому зрозуміло, що для того, щоб впевнитися у тому, що певний охоронець знаходиться у певний час у певній точці достатньо однозначно ідентифікувати факт знаходження цього охоронця у певній точці в певний час. Задача корисної моделі вирішити вказану проблему за допомогою засобів радіочастотної ідентифікації. Системи, які пов'язані з визначенням місцезнаходження об'єкта або суб'єкта за допомогою радіочастотних (RF) позначок відомі і використовуються в сфері контролю за пересуванням вантажів у складських приміщеннях, багажу в аеропортах, вагонеток у шахтах, домашніх тварин та в інших схожих випадках. Варто додати, що відомі системи не спрямовані на контроль роботи охоронців, а вирішують дещо інші задачі. Зокрема, дещо схожою за використанням окремих елементів є "Спосіб та пристрій для контролю місцезнаходження тварини", відома за патентом CШA № US 6166643 А [1]. Пристрій вказаної системи контролю місцезнаходження тварини містить розташований на тварині приймач/стимулятор для вибіркового застосування відповідних негативних підкріплень з метою утримання тварини від наближення до меж відповідно до попередньо заданих умов, який діє на радіосигналах від принаймні одного передавача з батарейковою системою живлення. Вказана система приймає радіосигнали, що періодично передаються з передавача і визначають принаймні одну межу для тварини, а потім вибірково застосовує належне негативне підкріплення у відповідь на те, що принаймні один прийнятий радіосигнал задовольняє одній або більше попередньо заданих умов. Згідно з формулою корисної моделі, радіочастотна (RF) сигнальна система, що містить (а) батарейку; (b) резонуючий контур, з'єднаний з батарейкою, який містить антену, що живиться від вказаної батарейки; (с) система збудження, що з'єднана з вказаною батарейкою та вказаному резонуючого контуру; вказана система збудження живиться тільки від вказаної батарейки та подає на резонуючий контур на основній несучій частоті радіочастотної системи короткі імпульси електричної енергії, розділені інтервалами часу для спричинення резонування вказаного резонуючого контуру, тим самим збуджуючи вказану антену передавати радіочастотний сигнал на основній несучій частоті радіочастотної сигнальної системи. Крім того, вказаний вище винахід передбачає систему контролю місцезнаходження тварини, що містить (а) батарейку; (b) передавач, з'єднаний з вказаною батарейкою, що передає у заздалегідь визначених інтервалах радіочастотні сигнали, що визначають межі для тварини, при цьомувказаний передавач одержує всю необхідну для роботи енергію тільки від вказаної батарейки; (с) приймач вказаних вище сигналів та (d) стимулятор, що операційно під'єднаний для застосування принаймні одного стимулу до тварини для утримання її від наближення вказаної межі у відповідь до встановлення на підставі вказаних радіочастотних сигналів наявності принаймні однієї заздалегідь визначеної ознаки наближення до вказаної межі. Аналіз вказаного аналога дозволяє виділити наступні його недоліки: - по-перше, вказана корисна модель не пристосована до моніторингу третьою особою переміщення суб'єктів в режимі реального часу; - по-друге, зазначена корисна модель потребує забезпечення електричного живлення пристрою, що знаходиться на рухомому об'єкті (в даному випадку - тварини), що контролюється, а також постійного електричного живлення статичних позначок, що визначають межі руху тварини; 1 UA 98609 U 5 10 15 20 25 30 35 40 45 50 55 60 - по-третє, вказана корисна модель не має можливості адміністрування у віддаленому режимі роботи системи, а також зберігання відомостей про переміщення об'єкта чи суб'єкта, що контролюється. Найбільш близьким по технічній суті та використовуваним елементам запропонованому технічному рішенню, прийнятому за прототип, є винахід "Система детектування місцеположення з використанням RFID мітки", яка відома за патентом РФ № 2513920" [2]. Передбачена прототипом система визначення місцеположення користувача з використанням RFID позначки (мітки радіочастотної ідентифікації), яка містить RFID позначку, що має унікальну ідентифікаційну інформацію; RFID зчитувач, що приймає за бездротовим зв'язком ідентифікаційну інформацію RFID позначки; та робочий сервер, підключений до RFID зчитувача за допомогою дроту або бездротовим способом, для приймання унікальної ідентифікаційної інформації RFID позначки та інформації про її місцеположення за допомогою RFID зчитувача з наступною передачею інформації про місцеположення до контактної точки, яка зберігається в базі даних (DB), причому RFID позначка містить блок активації, a RFID зчитувач виявляє кількість активацій RFID позначки та здійснює передачу зареєстрованої кількості активацій до робочого сервера разом з унікальною ідентифікаційною інформацією та інформацією про місцеположення, і при цьому робочий сервер виконаний з можливістю передачі інформації про місцеположення та повідомлення, що залежить від інформації про місцеположення, до захищеного користувача згідно з попередньо заданим сценарієм, який визначається виявленою кількістю активацій RFID позначки, причому RFID зчитувач містить мобільний RFID зчитувач, встановлений на мобільному телефоні користувача, та вуличний RFID зчитувач, який встановлений на вулиці для передачі інформації про місцеположення цієї вулиці до робочого сервера, при цьому вуличний RFID зчитувач виконаний з можливістю приймання унікальної ідентифікаційної інформації RFID позначки та передачі прийнятої унікальної ідентифікаційної інформації до робочого сервера разом з інформацією про місцеположення, а мобільний RFID зчитувач виконаний з можливістю автентифікації унікальної ідентифікаційної інформації RFID позначки мобільного телефону користувача для того, щоб потім додати повідомлення про безпечну ситуацію, відповідно до кількості активацій, до унікальної ідентифікаційної інформації та інформацію про місцеположення, та, відповідно, передачі повідомлення про безпечну ситуацію, додану до унікальної ідентифікаційної інформації та інформації про місцеположення, до робочого сервера через мережу мобільного зв'язку, коли RFID позначка активована. Вказаний модуль-прототип також має свої недоліки: - по-перше, зазначена система є занадто складною та надмірною для використання її у більш простих ситуаціях, зокрема, для цілей контролю переміщення суб'єктів; - по-друге, вказана система детектує та опрацьовує тільки інформацію, що характеризує індивідуальну ідентифікуючу ознаку пристрою або позначки, а також інформацію про їх місцезнаходження; вказана система не оперує ознакою часу активації мітки; - по-третє, вказана система передбачає розміщення зчитувачів не тільки у користувача, але й у статичних місцях по всьому маршруту, що, в свою чергу, потребує підключення таких зчитувачів до електричного живлення, регулярне їх обслуговування та забезпечення їх збереження та цілісності. Задачею корисної моделі, що заявляється, є створення простої та технологічної системи моніторингу, контролю та обліку пересувань охоронців по об'єкту за допомогою статично розміщених пасивних RF-позначок та мобільного зчитувача цих позначок з функціями передачі даних. При цьому основний технічний результат полягає у максимальному спрощенні системи контролю з одночасним забезпеченням її надійності, відмовостійкості, гнучкості та здатності до масштабування, а також у підвищенні технологічності такої системи, що дозволяє легко її змонтувати та налаштувати для роботи у практично будь-яких об'єктах охорони. Суть запропонованої корисної моделі виражається наступною сукупністю суттєвих ознак, достатніх для досягнення заявленого технічного результату: 1. Електронна система контролю роботи охоронців, що містить принаймні одну пасивну RFпозначку та принаймні один зчитувач RF-позначок, згідно з корисною моделлю, кожна стаціонарна пасивна RF-позначка містить унікальну ідентифікаційну інформацію і розміщена у ключовій точці на маршруті руху охоронця, яка попередньо визначається із врахуванням особливостей об'єкта охорони і задач охорони; причому зчитувач RF-позначок являє собою програмно-апаратний пристрій з унікальним ідентифікатором, який містить, принаймні блок для зчитування RF-позначок, модуль зв'язку стандарту GSM, що підтримує передачу даних в стандарті GPRS (EDGE), дисплей та тривожну кнопку, а також вбудований носій інформації, і 2 UA 98609 U 5 10 15 20 25 30 35 40 45 50 55 при цьому вказаний зчитувач RF-позначок в режимі програмування дозволяє задавати належну послідовність та час активації кожної пасивної RF-позначки шляхом активації ним кожної пасивної RF-мітки у необхідній послідовності, а в режимі чергування виводить на свій дисплей інформацію про необхідність активації певної RF-позначки та залишок часу до її належної активації, а також забезпечує фіксацію інформації про факт та час активації кожної стаціонарної пасивної RF-позначки та зберігає таку інформацію на вбудованому носії інформації, а у випадку відхилення від попередньо заданих послідовності та часу активації кожної стаціонарної пасивної RF-позначки або у випадку активації тривожної кнопки цей зчитувач RF-позначок виводить на свій дисплей повідомлення про відповідне відхилення та надсилає безпроводовим зв'язком попередньо налаштовані повідомлення адміністратору. Запропоноване технічне рішення має наступний розвиток щодо окремого варіанта його виконання: 2. Електронна система контролю роботи охоронців, передбачена п. 1, згідно з корисною моделлю додатково містить сервер адміністратора, який дозволяє у віддаленому режимі за безпроводовим зв'язком попередньо програмувати належну послідовність та час активації кожної стаціонарної пасивної RF-позначки зчитувачем RF-позначок, приймає від зчитувача RFпозначок інформацію про відхилення від попередньо заданих послідовності та часу активації кожної стаціонарної пасивної RF-позначки та про випадки активації тривожної кнопки, а також зберігає цю інформацію; при цьому у випадку відхилення від попередньо заданого часу активації певної стаціонарної пасивної RF-позначки або у випадку активації тривожної кнопки зчитувач RF-позначок додатково надсилає інформацію про ці факти за безпроводним зв'язком до сервера адміністратора. Причинно-наслідковий зв'язок між зазначеними вище суттєвими ознаками корисної моделі й очікуваним технічним результатом пояснюється тим, що робота вказано системи забезпечується за рахунок використання стандартних пасивних RF-позначок та, принаймні одного запропонованого зчитувача RF-позначок. За рахунок того, що зчитувач RF-позначок працює в мережі GSM/GPRS (EDGE), яка має широке покриття, забезпечується можливість використання цієї системи практично у будь-якому об'єкті, а її встановлення не потребує прокладки кабелів. При цьому простота та технологічність запропонованої системи, зокрема, можливість програмування зчитувача RF-міток шляхом активації RF-міток в належній послідовності дозволяє дуже швидко змонтувати та налаштувати запропоновану систему, що і забезпечує досягнення основного технологічного результату. Можливість одержання заявленого технічного результату при здійсненні корисної моделі може бути підтверджена наступним. Запропонована система контролю роботи охоронців в статичному стані являє собою пристрій для зчитування RF-позначок та набір пасивних RF-позначок, наприклад, пасивних RFпозначок стандарту ЕМ4100, які працюють на частоті 125 кГц. Запропонована система діє наступним чином. Спочатку із врахуванням особливостей об'єкта охорони визначають бажаний маршрут руху охоронця. В ключових точках вказаного маршруту розміщують пасивні RF-позначки таким чином, щоб убезпечити їх від неавторизованого втручання, наприклад, шляхом використання металевих утримувачів або шляхом маскування під штукатурку. Після цього відповідно до бажаного графіку руху охоронця визначають час активації кожної RF-позначки. З використанням вказаної інформації програмують пристрій зчитування RF-позначок таким чином, щоб у ньому зберігалася інформація про належний час активації кожної RF-позначки. Програмування зчитувача RF-позначок здійснюють шляхом запису файлу з відповідною інформацією на вбудований у нього носій інформації (наприклад, на карту пам'яті формату Micro SD) або шляхом активації зчитувачем RF-позначок в режимі програмування всіх RFпозначок у належній послідовності. У випадку реалізації серверного функціоналу, описаного у п. 2 суті корисної моделі (формули корисної моделі), програмування зчитувача RF-позначок може здійснюватися безпроводовим способом у віддаленому режимі з терміналу сервера шляхом пересилання файлу з відповідними налаштуваннями каналами мережі Інтернет з використанням каналу зв'язку стандарту GPRS (EDGE). Крім того, до зчитувача RF-позначок записується інформація щодо формату текстових повідомлень на випадок відхилення від графіку активації RF-позначок, а також на випадок активації тривожної кнопки. Також до зчитувача RF-позначок заносяться відомості про контактні номери телефонів адміністраторів, а у випадку реалізації серверного функціоналу, передбаченого п. 2 суті корисної моделі (формули корисної моделі), - відомості про IP-адресу, протокол та порт сервера, а також інформацію про формат та зміст стандартного повідомлення. 3 UA 98609 U 5 10 15 20 25 30 35 Після цього графік руху, який може бути описаний, наприклад у протоколі дій охоронця, доводиться до відома охоронця, і йому передається зчитувач RF-позначок. В режимі чергування зчитувач RF-позначок виводить на свій дисплей інформацію про необхідність активації відповідної RF-позначки та час, що залишився до її належної активації. Відповідно до цієї інформації під час несення чергування охоронець підходить до кожної пасивної RF-позначки та активує її шляхом піднесення зчитувача RF-позначок до відповідної RF-позначки на відстань до 50 мм. Факт активації кожної RF-позначки заноситься і зберігається у постійній пам'яті зчитувача RF-позначок. У тому випадку, якщо активація RF-позначки не відбувалася у попередньо визначений належний час, зчитувач RF-позначок виводить на свій дисплей відповідне повідомлення, а також надсилає попередньо налаштоване текстове повідомлення (SMS) про відсутність активації певної RF-позначки у заданий час каналами зв'язку стандарту GSM на телефонний номер адміністратора. У випадку активації охоронцем тривожної кнопки, зчитувач RF-позначок також надсилає попередньо задане текстове повідомлення (SMS) про подію каналами зв'язку стандарту GSM на телефонний номер адміністратора. У випадку реалізації серверного функціоналу, передбаченого п. 2 суті корисної моделі (п. 2 формули корисної моделі), зчитувач RF-позначок додатково надсилає каналами передачі даних стандарту GPRS (EDGE) на сервер попередньо налаштоване повідомлення про факт відхилення від належного часу активації RF-позначки або повідомлення про натискання тривожної кнопки. При цьому інформація про всі факти відхилення від попередньо заданого часу активації відповідної RF-позначки, а також інформація про факти натискання на тривожну кнопку зберігаються у постійній пам'яті зчитувача RF-міток, а також на сервері адміністратора (у випадку реалізації серверного функціоналу), що дозволяє легко переглядати та обробляти вказану інформацію з метою оцінки роботи охоронця. Можливість здійснення запропонованого технічного рішення підтверджена в ході дослідної експлуатації вказаної системи. Дослідні зразки дозволили одержати заявлений технічний результат. Реалізація корисної моделі на існуючій елементній базі і технологічному обладнанні істотних технічних труднощів не складає. Джерела інформації: 1. Патент США "Method and apparatus for controlling the whereabouts of an animal" № US 6166643 A // Електронна база даних USPTO. 2. Патент Российской Федерации "Система детектирования местоположения с использованием rfid метки" № RU 2 513 920 // Бюллетень Федеральной службы по интеллектуальной собственности, патентам и товарным знакам "Изобретения. Полезные модели". - 2014. - № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Cистема контролю роботи охоронців, що містить принаймні одну пасивну RF-позначку та принаймні один зчитувач RF-позначок, яка відрізняється тим, що кожна стаціонарна пасивна RF-позначка містить унікальну ідентифікаційну інформацію і розміщена у ключовій точці на маршруті руху охоронця, яка попередньо визначається із врахуванням особливостей об’єкта охорони і задач охорони, причому зчитувач RF-позначок являє собою програмно-апаратний пристрій з унікальним ідентифікатором, який містить, принаймні блок для зчитування RFпозначок, модуль зв'язку стандарту GSM, що підтримує передачу даних в стандарті GPRS (EDGE), дисплей та тривожну кнопку, а також вбудований носій інформації, причому вказаний зчитувач RF-позначок в режимі програмування дозволяє задавати належну послідовність та час активації кожної пасивної RF-позначки шляхом активації ним кожної пасивної RF-позначки у необхідній послідовності, а в режимі чергування виводить на свій дисплей інформацію про необхідність активації певної RF-позначки та залишок часу до її належної активації, а також забезпечує фіксацію інформації про факт та час активації кожної стаціонарної пасивної RFпозначки та зберігає таку інформацію на вбудованому носії інформації, а у випадку відхилення від попередньо заданих послідовності та часу активації кожної стаціонарної пасивної RFпозначки або у випадку активації тривожної кнопки цей зчитувач RF-позначок виводить на свій дисплей повідомлення про відповідне відхилення та надсилає безпроводовим зв'язком попередньо налаштовані повідомлення адміністратору. 2. Cистема за п. 1, яка відрізняється тим, що додатково містить сервер адміністратора, який дозволяє у віддаленому режимі за безпроводовим зв'язком попередньо програмувати належну послідовність та час активації кожної стаціонарної пасивної RF-позначки зчитувачем RF 4 UA 98609 U 5 позначок, приймає від зчитувача RF-позначок інформацію про відхилення від попередньо заданих послідовності та часу активації кожної стаціонарної пасивної RF-позначки та про випадки активації тривожної кнопки, а також зберігає цю інформацію, причому у випадку відхилення від попередньо заданого часу активації певної стаціонарної пасивної RF-позначки або у випадку активації тривожної кнопки зчитувач RF-міток додатково надсилає інформацію про ці факти за безпроводовим зв'язком до сервера адміністратора. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
