Контейнер для транспортування космічного апарата

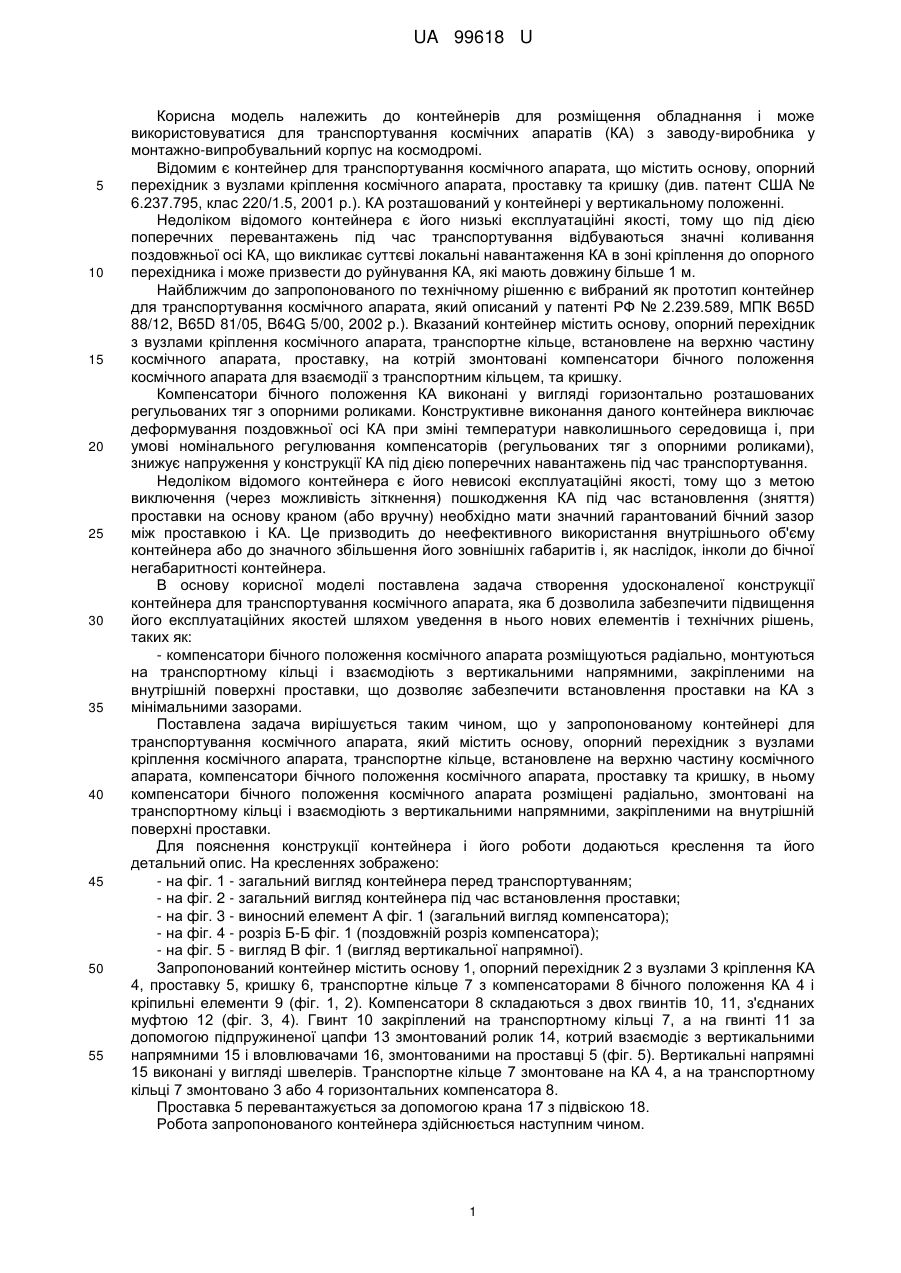

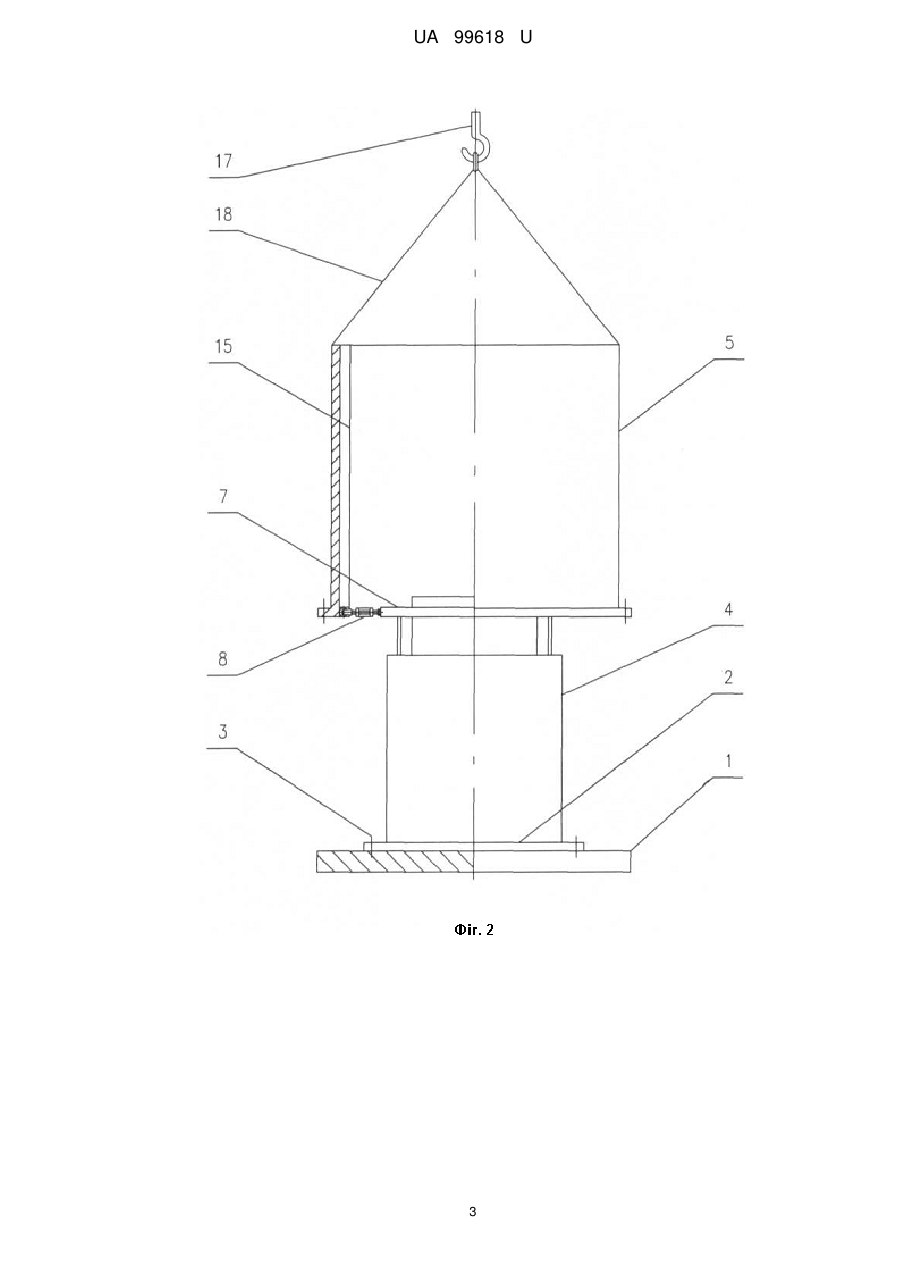

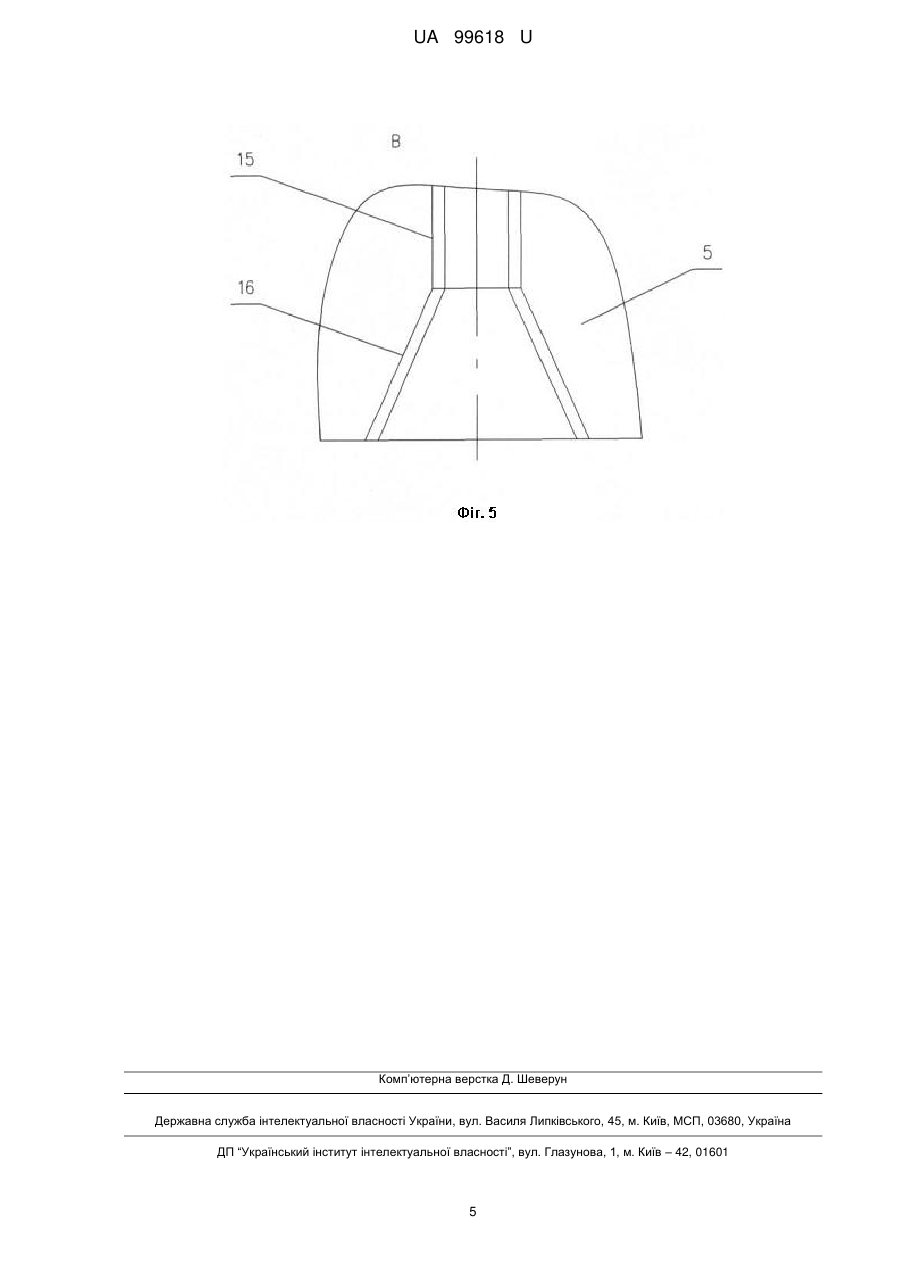

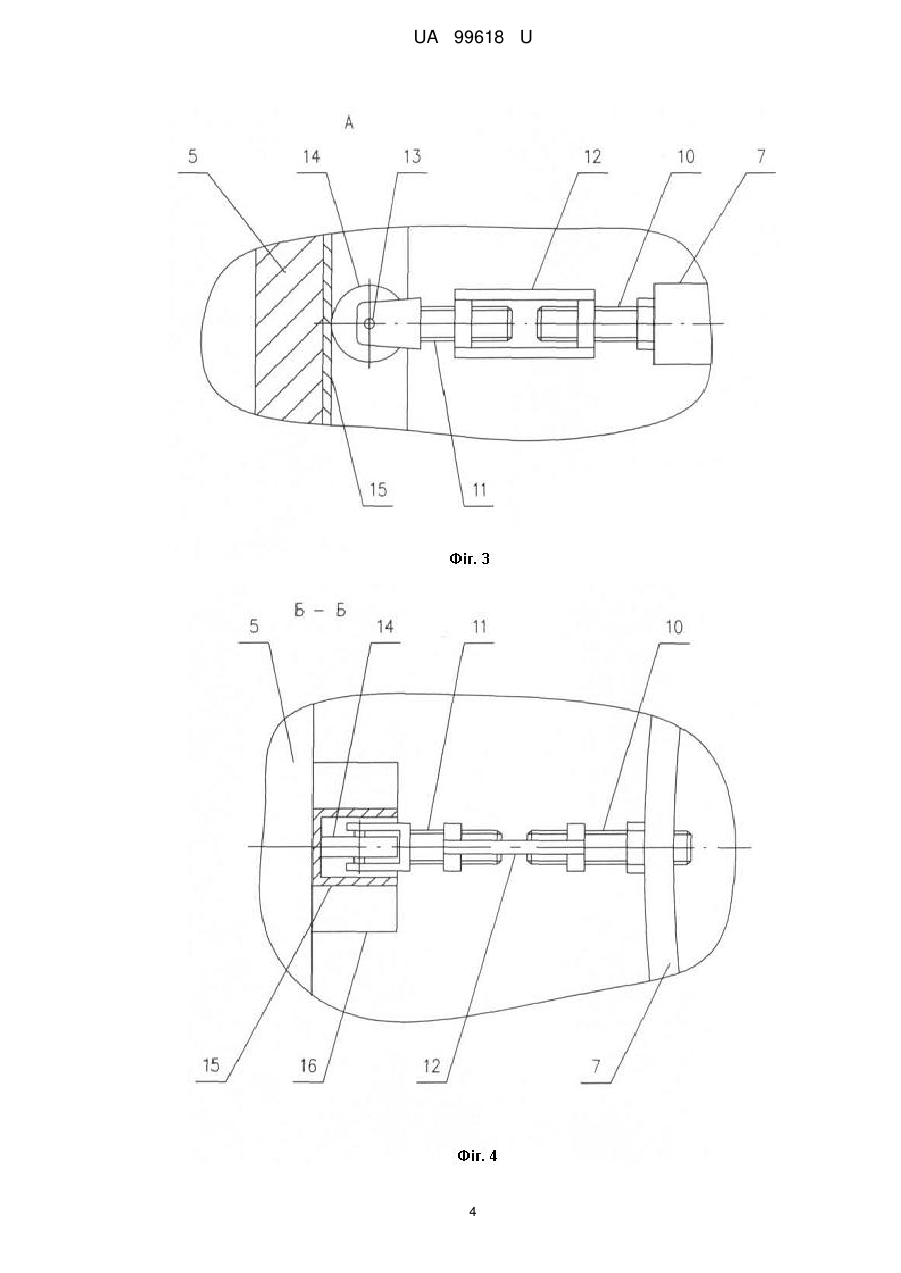

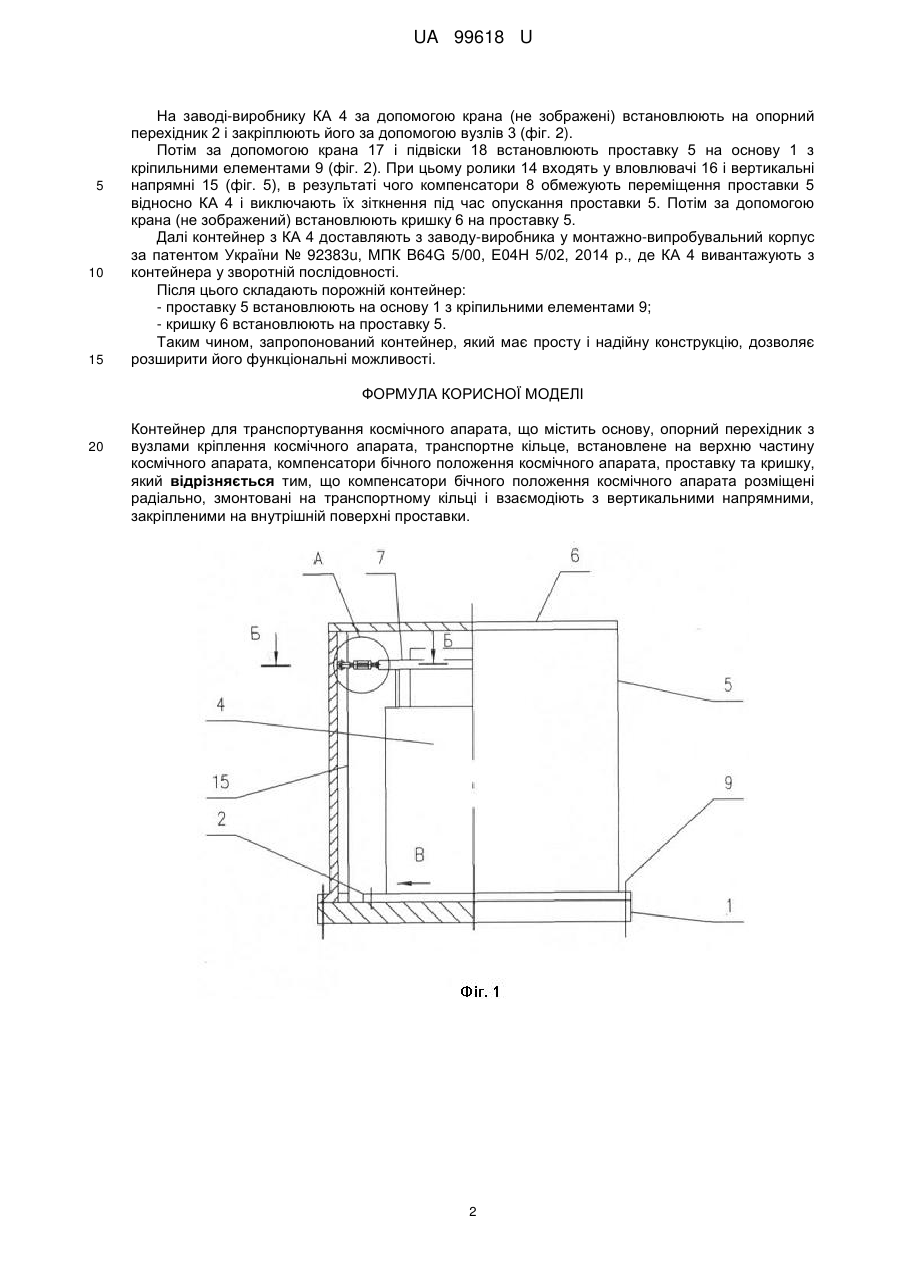

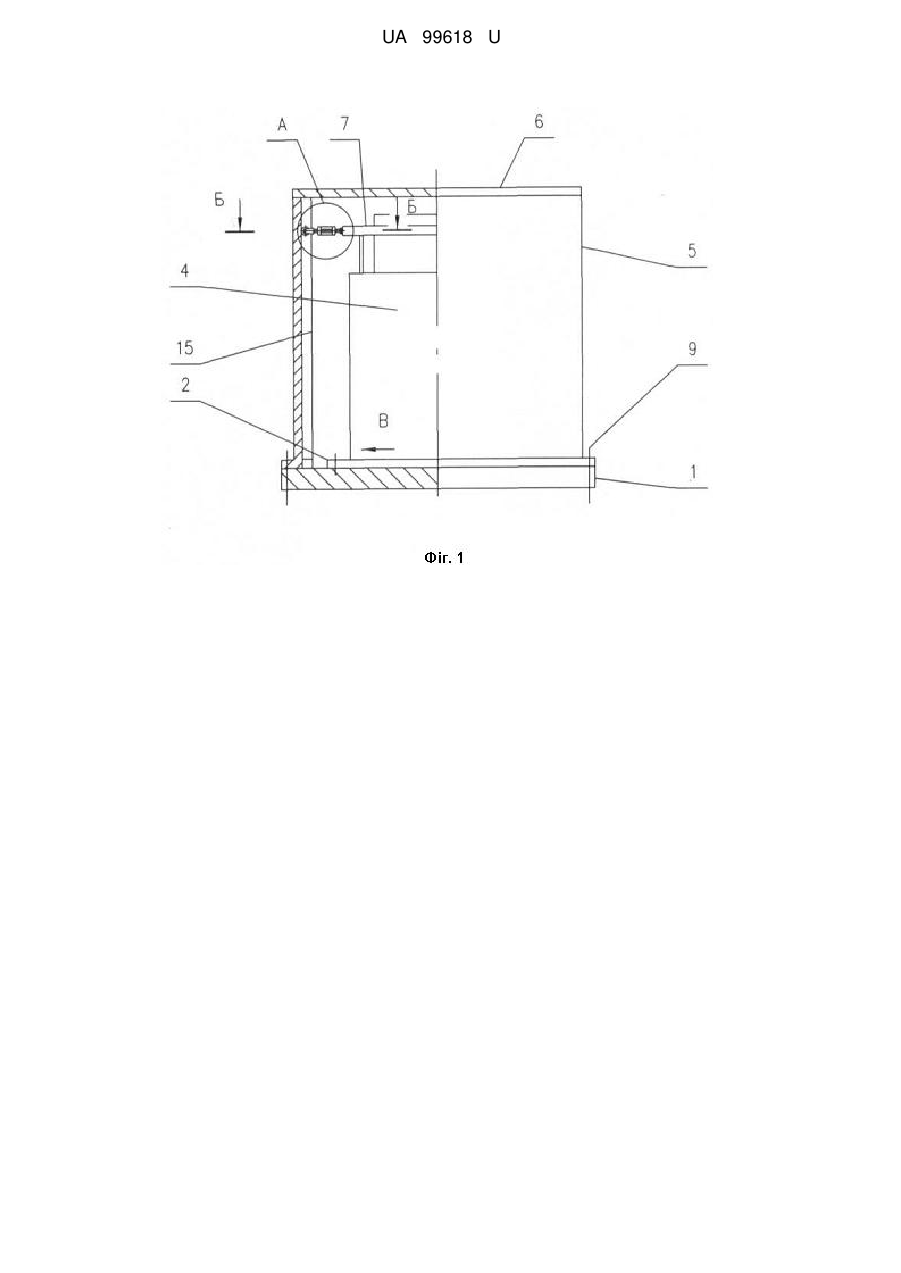

Реферат: Контейнер для транспортування космічного апарата містить основу, опорний перехідник з вузлами кріплення космічного апарата, транспортне кільце, встановлене на верхню частину космічного апарата, компенсатори бічного положення космічного апарата, проставку та кришку. Компенсатори бічного положення космічного апарата розміщені радіально, змонтовані на транспортному кільці і взаємодіють з вертикальними напрямними, закріпленими на внутрішній поверхні проставки. UA 99618 U (12) UA 99618 U UA 99618 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до контейнерів для розміщення обладнання і може використовуватися для транспортування космічних апаратів (КА) з заводу-виробника у монтажно-випробувальний корпус на космодромі. Відомим є контейнер для транспортування космічного апарата, що містить основу, опорний перехідник з вузлами кріплення космічного апарата, проставку та кришку (див. патент США № 6.237.795, клас 220/1.5, 2001 р.). КА розташований у контейнері у вертикальному положенні. Недоліком відомого контейнера є його низькі експлуатаційні якості, тому що під дією поперечних перевантажень під час транспортування відбуваються значні коливання поздовжньої осі КА, що викликає суттєві локальні навантаження КА в зоні кріплення до опорного перехідника і може призвести до руйнування КА, які мають довжину більше 1 м. Найближчим до запропонованого по технічному рішенню є вибраний як прототип контейнер для транспортування космічного апарата, який описаний у патенті РФ № 2.239.589, МПК B65D 88/12, B65D 81/05, B64G 5/00, 2002 р.). Вказаний контейнер містить основу, опорний перехідник з вузлами кріплення космічного апарата, транспортне кільце, встановлене на верхню частину космічного апарата, проставку, на котрій змонтовані компенсатори бічного положення космічного апарата для взаємодії з транспортним кільцем, та кришку. Компенсатори бічного положення КА виконані у вигляді горизонтально розташованих регульованих тяг з опорними роликами. Конструктивне виконання даного контейнера виключає деформування поздовжньої осі КА при зміні температури навколишнього середовища і, при умові номінального регулювання компенсаторів (регульованих тяг з опорними роликами), знижує напруження у конструкції КА під дією поперечних навантажень під час транспортування. Недоліком відомого контейнера є його невисокі експлуатаційні якості, тому що з метою виключення (через можливість зіткнення) пошкодження КА під час встановлення (зняття) проставки на основу краном (або вручну) необхідно мати значний гарантований бічний зазор між проставкою і КА. Це призводить до неефективного використання внутрішнього об'єму контейнера або до значного збільшення його зовнішніх габаритів і, як наслідок, інколи до бічної негабаритності контейнера. В основу корисної моделі поставлена задача створення удосконаленої конструкції контейнера для транспортування космічного апарата, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - компенсатори бічного положення космічного апарата розміщуються радіально, монтуються на транспортному кільці і взаємодіють з вертикальними напрямними, закріпленими на внутрішній поверхні проставки, що дозволяє забезпечити встановлення проставки на КА з мінімальними зазорами. Поставлена задача вирішується таким чином, що у запропонованому контейнері для транспортування космічного апарата, який містить основу, опорний перехідник з вузлами кріплення космічного апарата, транспортне кільце, встановлене на верхню частину космічного апарата, компенсатори бічного положення космічного апарата, проставку та кришку, в ньому компенсатори бічного положення космічного апарата розміщені радіально, змонтовані на транспортному кільці і взаємодіють з вертикальними напрямними, закріпленими на внутрішній поверхні проставки. Для пояснення конструкції контейнера і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд контейнера перед транспортуванням; - на фіг. 2 - загальний вигляд контейнера під час встановлення проставки; - на фіг. 3 - виносний елемент А фіг. 1 (загальний вигляд компенсатора); - на фіг. 4 - розріз Б-Б фіг. 1 (поздовжній розріз компенсатора); - на фіг. 5 - вигляд В фіг. 1 (вигляд вертикальної напрямної). Запропонований контейнер містить основу 1, опорний перехідник 2 з вузлами 3 кріплення КА 4, проставку 5, кришку 6, транспортне кільце 7 з компенсаторами 8 бічного положення КА 4 і кріпильні елементи 9 (фіг. 1, 2). Компенсатори 8 складаються з двох гвинтів 10, 11, з'єднаних муфтою 12 (фіг. 3, 4). Гвинт 10 закріплений на транспортному кільці 7, а на гвинті 11 за допомогою підпружиненої цапфи 13 змонтований ролик 14, котрий взаємодіє з вертикальними напрямними 15 і вловлювачами 16, змонтованими на проставці 5 (фіг. 5). Вертикальні напрямні 15 виконані у вигляді швелерів. Транспортне кільце 7 змонтоване на КА 4, а на транспортному кільці 7 змонтовано 3 або 4 горизонтальних компенсатора 8. Проставка 5 перевантажується за допомогою крана 17 з підвіскою 18. Робота запропонованого контейнера здійснюється наступним чином. 1 UA 99618 U 5 10 15 На заводі-виробнику КА 4 за допомогою крана (не зображені) встановлюють на опорний перехідник 2 і закріплюють його за допомогою вузлів 3 (фіг. 2). Потім за допомогою крана 17 і підвіски 18 встановлюють проставку 5 на основу 1 з кріпильними елементами 9 (фіг. 2). При цьому ролики 14 входять у вловлювачі 16 і вертикальні напрямні 15 (фіг. 5), в результаті чого компенсатори 8 обмежують переміщення проставки 5 відносно КА 4 і виключають їх зіткнення під час опускання проставки 5. Потім за допомогою крана (не зображений) встановлюють кришку 6 на проставку 5. Далі контейнер з КА 4 доставляють з заводу-виробника у монтажно-випробувальний корпус за патентом України № 92383u, МПК B64G 5/00, Е04Н 5/02, 2014 р., де КА 4 вивантажують з контейнера у зворотній послідовності. Після цього складають порожній контейнер: - проставку 5 встановлюють на основу 1 з кріпильними елементами 9; - кришку 6 встановлюють на проставку 5. Таким чином, запропонований контейнер, який має просту і надійну конструкцію, дозволяє розширити його функціональні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Контейнер для транспортування космічного апарата, що містить основу, опорний перехідник з вузлами кріплення космічного апарата, транспортне кільце, встановлене на верхню частину космічного апарата, компенсатори бічного положення космічного апарата, проставку та кришку, який відрізняється тим, що компенсатори бічного положення космічного апарата розміщені радіально, змонтовані на транспортному кільці і взаємодіють з вертикальними напрямними, закріпленими на внутрішній поверхні проставки. 2 UA 99618 U 3 UA 99618 U 4 UA 99618 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
