Спосіб та пристрій сигналізації мобільному пристрою, який набір кодів навчальних послідовностей використовувати застосовно до лінії зв’язку

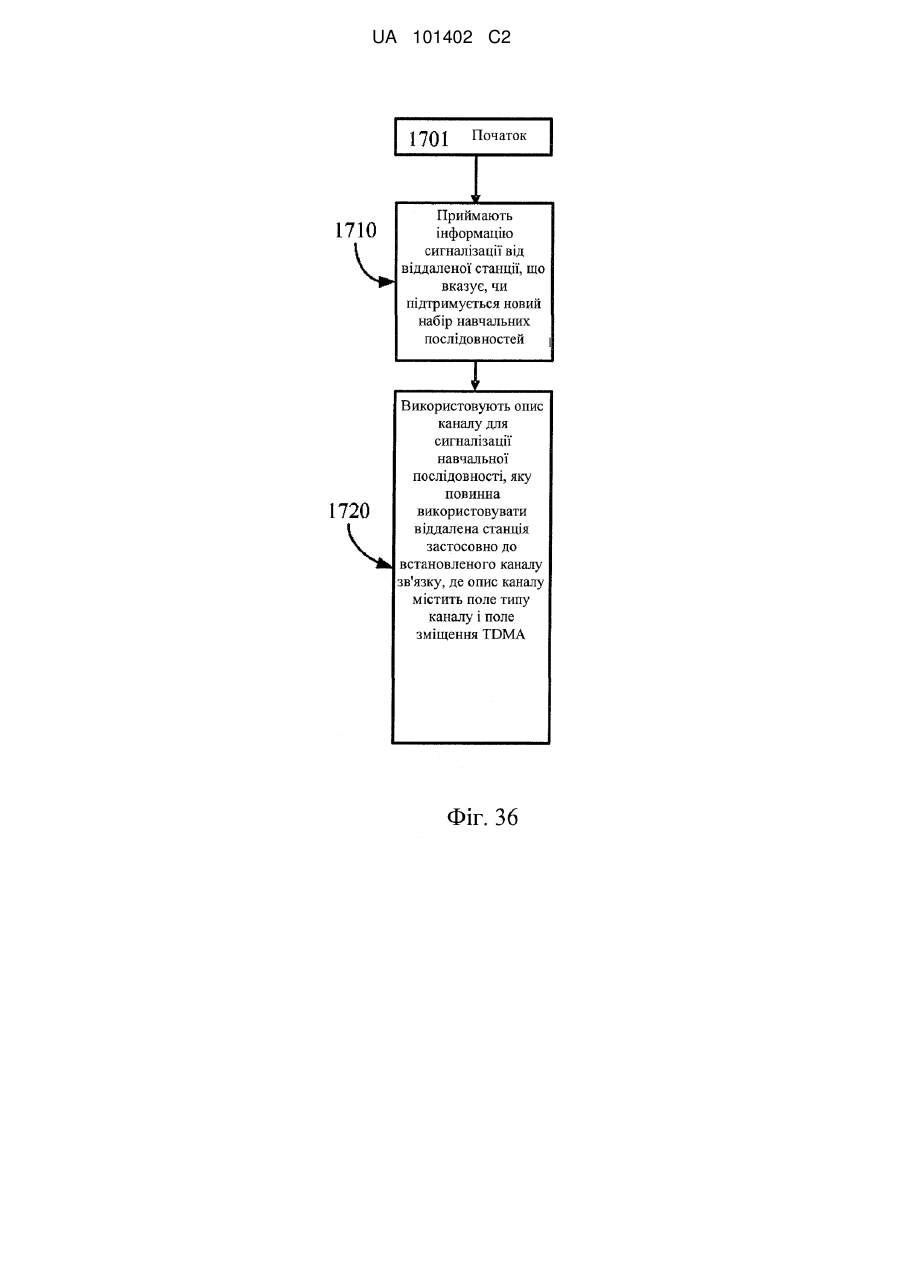

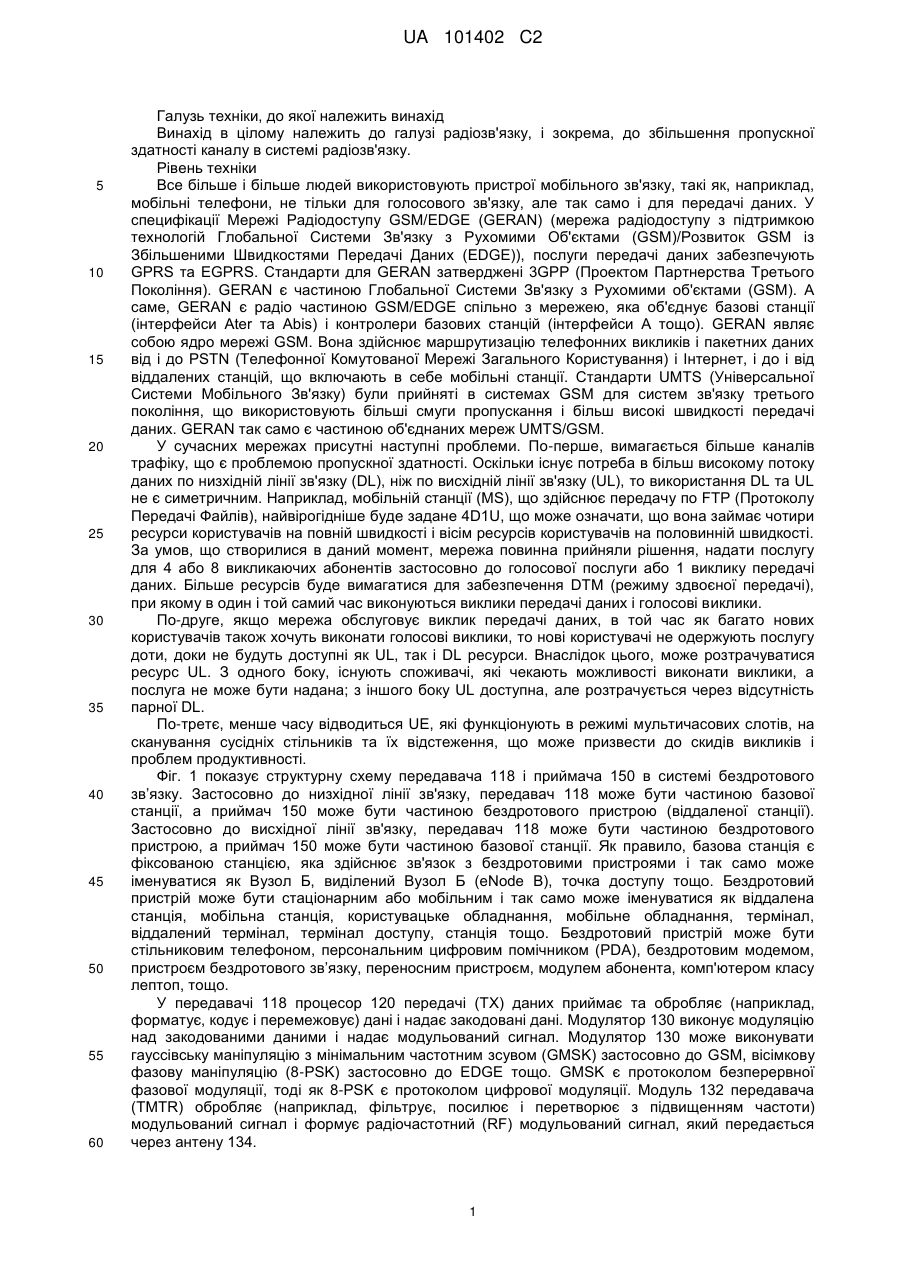

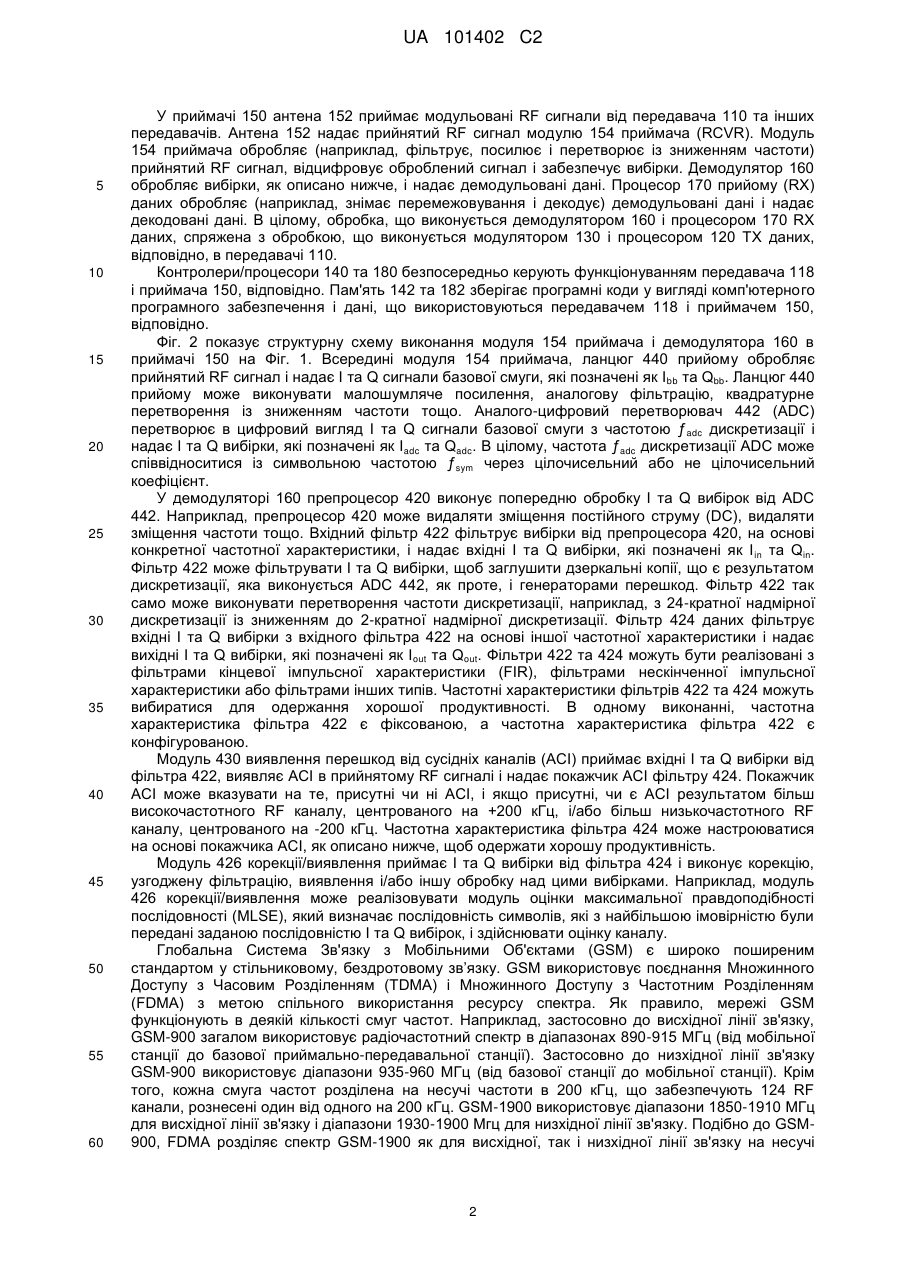

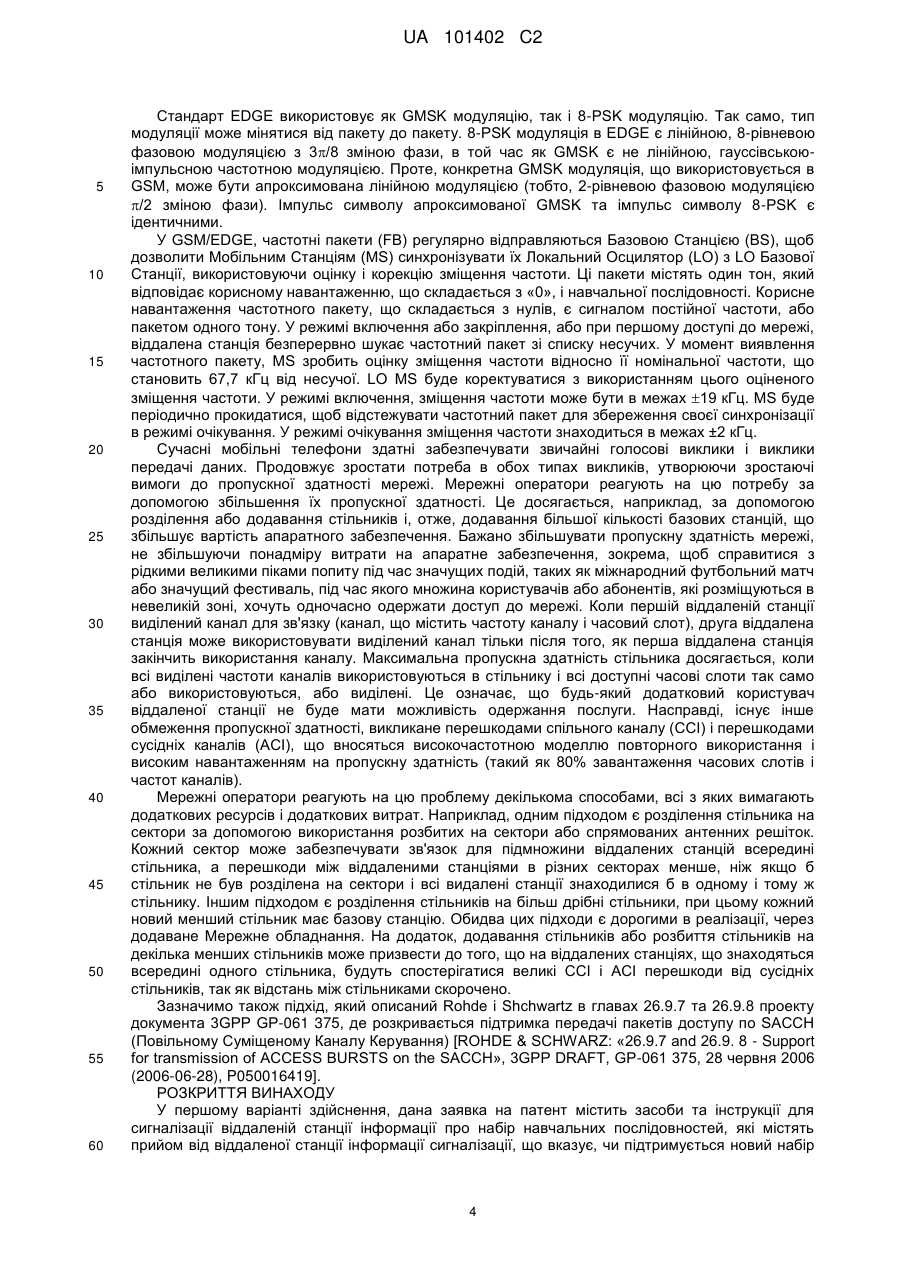

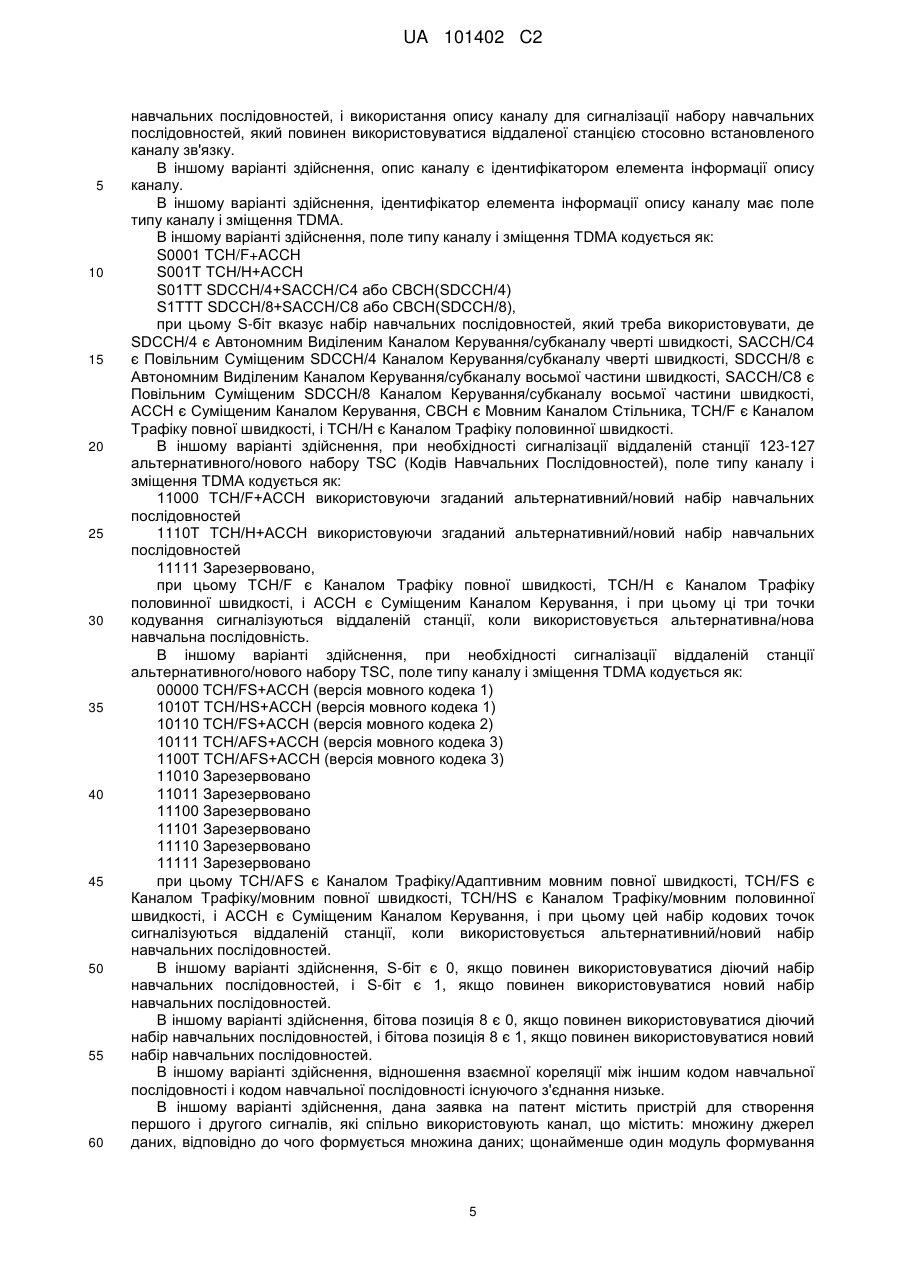

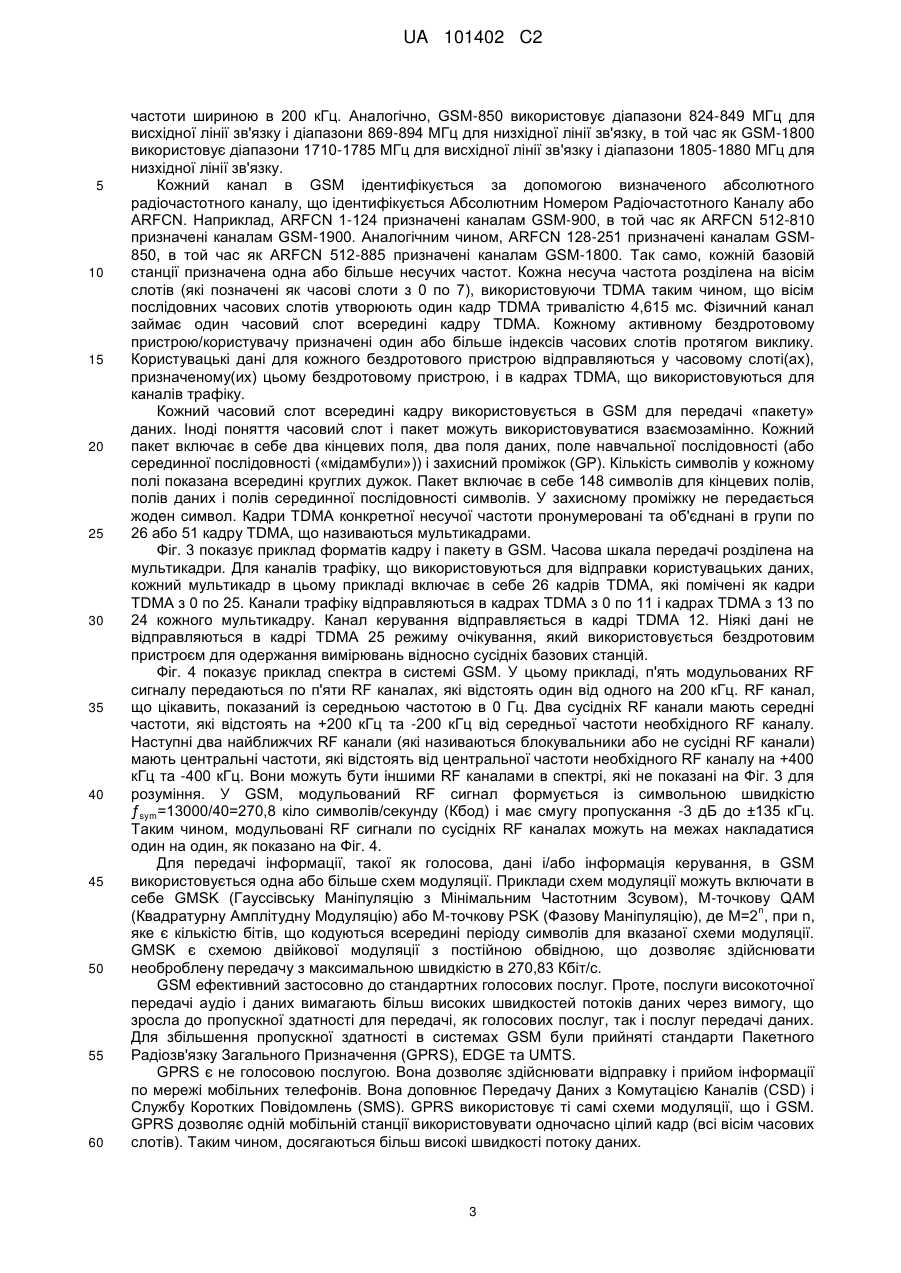

Реферат: Дана заявка на патент поліпшує технологію DARP за допомогою надання можливостей технології Множини Користувачів по Одному Часовому Слоту (MUROS). Вона містить засоби та інструкцію для сигналізації віддаленій станції інформації про набір навчальних послідовностей, що містить прийом сигналізації від віддаленої станції, що вказує, чи підтримується новий набір навчальних послідовностей, і використання опису каналу для сигналізації набору навчальних послідовностей, який повинен використовуватися віддаленою станцією за стосовно до встановленого каналу зв'язку. UA 101402 C2 (12) UA 101402 C2 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Винахід в цілому належить до галузі радіозв'язку, і зокрема, до збільшення пропускної здатності каналу в системі радіозв'язку. Рівень техніки Все більше і більше людей використовують пристрої мобільного зв'язку, такі як, наприклад, мобільні телефони, не тільки для голосового зв'язку, але так само і для передачі даних. У специфікації Мережі Радіодоступу GSM/EDGE (GERAN) (мережа радіодоступу з підтримкою технологій Глобальної Системи Зв'язку з Рухомими Об'єктами (GSM)/Розвиток GSM із Збільшеними Швидкостями Передачі Даних (EDGE)), послуги передачі даних забезпечують GPRS та EGPRS. Стандарти для GERAN затверджені 3GPP (Проектом Партнерства Третього Покоління). GERAN є частиною Глобальної Системи Зв'язку з Рухомими об'єктами (GSM). А саме, GERAN є радіо частиною GSM/EDGE спільно з мережею, яка об'єднує базові станції (інтерфейси Ater та Abis) і контролери базових станцій (інтерфейси А тощо). GERAN являє собою ядро мережі GSM. Вона здійснює маршрутизацію телефонних викликів і пакетних даних від і до PSTN (Телефонної Комутованої Мережі Загального Користування) і Інтернет, і до і від віддалених станцій, що включають в себе мобільні станції. Стандарти UMTS (Універсальної Системи Мобільного Зв'язку) були прийняті в системах GSM для систем зв'язку третього покоління, що використовують більші смуги пропускання і більш високі швидкості передачі даних. GERAN так само є частиною об'єднаних мереж UMTS/GSM. У сучасних мережах присутні наступні проблеми. По-перше, вимагається більше каналів трафіку, що є проблемою пропускної здатності. Оскільки існує потреба в більш високому потоку даних по низхідній лінії зв'язку (DL), ніж по висхідній лінії зв'язку (UL), то використання DL та UL не є симетричним. Наприклад, мобільній станції (MS), що здійснює передачу по FTP (Протоколу Передачі Файлів), найвірогідніше буде задане 4D1U, що може означати, що вона займає чотири ресурси користувачів на повній швидкості і вісім ресурсів користувачів на половинній швидкості. За умов, що створилися в даний момент, мережа повинна прийняли рішення, надати послугу для 4 або 8 викликаючих абонентів застосовно до голосової послуги або 1 виклику передачі даних. Більше ресурсів буде вимагатися для забезпечення DTM (режиму здвоєної передачі), при якому в один і той самий час виконуються виклики передачі даних і голосові виклики. По-друге, якщо мережа обслуговує виклик передачі даних, в той час як багато нових користувачів також хочуть виконати голосові виклики, то нові користувачі не одержують послугу доти, доки не будуть доступні як UL, так і DL ресурси. Внаслідок цього, може розтрачуватися ресурс UL. З одного боку, існують споживачі, які чекають можливості виконати виклики, а послуга не може бути надана; з іншого боку UL доступна, але розтрачується через відсутність парної DL. По-третє, менше часу відводиться UE, які функціонують в режимі мультичасових слотів, на сканування сусідніх стільників та їх відстеження, що може призвести до скидів викликів і проблем продуктивності. Фіг. 1 показує структурну схему передавача 118 і приймача 150 в системі бездротового зв‟язку. Застосовно до низхідної лінії зв'язку, передавач 118 може бути частиною базової станції, а приймач 150 може бути частиною бездротового пристрою (віддаленої станції). Застосовно до висхідної лінії зв'язку, передавач 118 може бути частиною бездротового пристрою, а приймач 150 може бути частиною базової станції. Як правило, базова станція є фіксованою станцією, яка здійснює зв'язок з бездротовими пристроями і так само може іменуватися як Вузол Б, виділений Вузол Б (eNode В), точка доступу тощо. Бездротовий пристрій може бути стаціонарним або мобільним і так само може іменуватися як віддалена станція, мобільна станція, користувацьке обладнання, мобільне обладнання, термінал, віддалений термінал, термінал доступу, станція тощо. Бездротовий пристрій може бути стільниковим телефоном, персональним цифровимпомічником (PDA), бездротовим модемом, пристроєм бездротового зв‟язку, переносним пристроєм, модулем абонента, комп'ютером класу лептоп, тощо. У передавачі 118 процесор 120 передачі (TX) даних приймає та обробляє (наприклад, форматує, кодує і перемежовує) дані і надає закодовані дані. Модулятор 130 виконує модуляцію над закодованими даними і надає модульований сигнал. Модулятор 130 може виконувати гауссівську маніпуляцію з мінімальним частотним зсувом (GMSK) застосовно до GSM, вісімкову фазову маніпуляцію (8-PSK) застосовно до EDGE тощо. GMSK є протоколом безперервної фазової модуляції, тоді як 8-PSK є протоколом цифрової модуляції. Модуль 132 передавача (TMTR) обробляє (наприклад, фільтрує, посилює і перетворює з підвищенням частоти) модульований сигнал і формує радіочастотний (RF) модульований сигнал, який передається через антену 134. 1 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 У приймачі 150 антена 152 приймає модульовані RF сигнали від передавача 110 та інших передавачів. Антена 152 надає прийнятий RF сигнал модулю 154 приймача (RCVR). Модуль 154 приймача обробляє (наприклад, фільтрує, посилює і перетворює із зниженням частоти) прийнятий RF сигнал, відцифровує оброблений сигнал і забезпечує вибірки. Демодулятор 160 обробляє вибірки, як описано нижче, і надає демодульовані дані. Процесор 170 прийому (RX) даних обробляє (наприклад, знімає перемежовування і декодує) демодульовані дані і надає декодовані дані. В цілому, обробка, що виконується демодулятором 160 і процесором 170 RX даних, спряжена з обробкою, що виконується модулятором 130 і процесором 120 TX даних, відповідно, в передавачі 110. Контролери/процесори 140 та 180 безпосередньо керують функціонуванням передавача 118 і приймача 150, відповідно. Пам'ять 142 та 182 зберігає програмні коди у вигляді комп'ютерного програмного забезпечення і дані, що використовуються передавачем 118 і приймачем 150, відповідно. Фіг. 2 показує структурну схему виконання модуля 154 приймача і демодулятора 160 в приймачі 150 на Фіг. 1. Всередині модуля 154 приймача, ланцюг 440 прийому обробляє прийнятий RF сигнал і надає I та Q сигнали базової смуги, які позначені як I bb та Qbb. Ланцюг 440 прийому може виконувати малошумляче посилення, аналогову фільтрацію, квадратурне перетворення із зниженням частоти тощо. Аналого-цифровий перетворювач 442 (ADC) перетворює в цифровий вигляд I та Q сигнали базової смуги з частотою ƒ adc дискретизації і надає I та Q вибірки, які позначені як Iadc та Qadc. В цілому, частота ƒadc дискретизації ADC може співвідноситися із символьною частотою ƒsym через цілочисельний або не цілочисельний коефіцієнт. У демодуляторі 160 препроцесор 420 виконує попередню обробку I та Q вибірок від ADC 442. Наприклад, препроцесор 420 може видаляти зміщення постійного струму (DC), видаляти зміщення частоти тощо. Вхідний фільтр 422 фільтрує вибірки від препроцесора 420, на основі конкретної частотної характеристики, і надає вхідні I та Q вибірки, які позначені як I in та Qin. Фільтр 422 може фільтрувати I та Q вибірки, щоб заглушити дзеркальні копії, що є результатом дискретизації, яка виконується ADC 442, як проте, і генераторами перешкод. Фільтр 422 так само може виконувати перетворення частоти дискретизації, наприклад, з 24-кратної надмірної дискретизації із зниженням до 2-кратної надмірної дискретизації. Фільтр 424 даних фільтрує вхідні I та Q вибірки з вхідного фільтра 422 на основі іншої частотної характеристики і надає вихідні I та Q вибірки, які позначені як Iout та Qout. Фільтри 422 та 424 можуть бути реалізовані з фільтрами кінцевої імпульсної характеристики (FIR), фільтрами нескінченної імпульсної характеристики або фільтрами інших типів. Частотні характеристики фільтрів 422 та 424 можуть вибиратися для одержання хорошої продуктивності. В одному виконанні, частотна характеристика фільтра 422 є фіксованою, а частотна характеристика фільтра 422 є конфігурованою. Модуль 430 виявлення перешкод від сусідніх каналів (ACI) приймає вхідні I та Q вибірки від фільтра 422, виявляє ACI в прийнятому RF сигналі і надає покажчик ACI фільтру 424. Покажчик ACI може вказувати на те, присутні чи ні ACI, і якщо присутні, чи є ACI результатом більш високочастотного RF каналу, центрованого на +200 кГц, і/або більш низькочастотного RF каналу, центрованого на -200 кГц. Частотна характеристика фільтра 424 може настроюватися на основі покажчика ACI, як описано нижче, щоб одержати хорошу продуктивність. Модуль 426 корекції/виявлення приймає I та Q вибірки від фільтра 424 і виконує корекцію, узгоджену фільтрацію, виявлення і/або іншу обробку над цими вибірками. Наприклад, модуль 426 корекції/виявлення може реалізовувати модуль оцінки максимальної правдоподібності послідовності (MLSE), який визначає послідовність символів, які з найбільшою імовірністю були передані заданою послідовністю I та Q вибірок, і здійснювати оцінку каналу. Глобальна Система Зв'язку з Мобільними Об'єктами (GSM) є широко поширеним стандартом у стільниковому, бездротовому зв‟язку. GSM використовує поєднання Множинного Доступу з Часовим Розділенням (TDMA) і Множинного Доступу з Частотним Розділенням (FDMA) з метою спільного використання ресурсу спектра. Як правило, мережі GSM функціонують в деякій кількості смуг частот. Наприклад, застосовно до висхідної лінії зв'язку, GSM-900 загалом використовує радіочастотний спектр в діапазонах 890-915 МГц (від мобільної станції до базової приймально-передавальної станції). Застосовно до низхідної лінії зв'язку GSM-900 використовує діапазони 935-960 МГц (від базової станції до мобільної станції). Крім того, кожна смуга частот розділена на несучі частоти в 200 кГц, що забезпечують 124 RF канали, рознесені один від одного на 200 кГц. GSM-1900 використовує діапазони 1850-1910 МГц для висхідної лінії зв'язку і діапазони 1930-1900 Мгц для низхідної лінії зв'язку. Подібно до GSM900, FDMA розділяє спектр GSM-1900 як для висхідної, так і низхідної лінії зв'язку на несучі 2 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 частоти шириною в 200 кГц. Аналогічно, GSM-850 використовує діапазони 824-849 МГц для висхідної лінії зв'язку і діапазони 869-894 МГц для низхідної лінії зв'язку, в той час як GSM-1800 використовує діапазони 1710-1785 МГц для висхідної лінії зв'язку і діапазони 1805-1880 МГц для низхідної лінії зв'язку. Кожний канал в GSM ідентифікується за допомогою визначеного абсолютного радіочастотного каналу, що ідентифікується Абсолютним Номером Радіочастотного Каналу або ARFCN. Наприклад, ARFCN 1-124 призначені каналам GSM-900, в той час як ARFCN 512-810 призначені каналам GSM-1900. Аналогічним чином, ARFCN 128-251 призначені каналам GSM850, в той час як ARFCN 512-885 призначені каналам GSM-1800. Так само, кожній базовій станції призначена одна або більше несучих частот. Кожна несуча частота розділена на вісім слотів (які позначені як часові слоти з 0 по 7), використовуючи TDMA таким чином, що вісім послідовних часових слотів утворюють один кадр TDMA тривалістю 4,615 мс. Фізичний канал займає один часовий слот всередині кадру TDMA. Кожному активному бездротовому пристрою/користувачу призначені один або більше індексів часових слотів протягом виклику. Користувацькі дані для кожного бездротового пристрою відправляються у часовому слоті(ах), призначеному(их) цьому бездротовому пристрою, і в кадрах TDMA, що використовуються для каналів трафіку. Кожний часовий слот всередині кадру використовується в GSM для передачі «пакету» даних. Іноді поняття часовий слот і пакет можуть використовуватися взаємозамінно. Кожний пакет включає в себе два кінцевих поля, два поля даних, поле навчальної послідовності (або серединної послідовності («мідамбули»)) і захисний проміжок (GP). Кількість символів у кожному полі показана всередині круглих дужок. Пакет включає в себе 148 символів для кінцевих полів, полів даних і полів серединної послідовності символів. У захисному проміжку не передається жоден символ. Кадри TDMA конкретної несучої частоти пронумеровані та об'єднані в групи по 26 або 51 кадру TDMA, що називаються мультикадрами. Фіг. 3 показує приклад форматів кадру і пакету в GSM. Часова шкала передачі розділена на мультикадри. Для каналів трафіку, що використовуються для відправки користувацьких даних, кожний мультикадр в цьому прикладі включає в себе 26 кадрів TDMA, які помічені як кадри TDMA з 0 по 25. Канали трафіку відправляються в кадрах TDMA з 0 по 11 і кадрах TDMA з 13 по 24 кожного мультикадру. Канал керування відправляється в кадрі TDMA 12. Ніякі дані не відправляються в кадрі TDMA 25 режиму очікування, який використовується бездротовим пристроєм для одержання вимірювань відносно сусідніх базових станцій. Фіг. 4 показує приклад спектра в системі GSM. У цьому прикладі, п'ять модульованих RF сигналу передаються по п'яти RF каналах, які відстоять один від одного на 200 кГц. RF канал, що цікавить, показаний із середньою частотою в 0 Гц. Два сусідніх RF канали мають середні частоти, які відстоять на +200 кГц та -200 кГц від середньої частоти необхідного RF каналу. Наступні два найближчих RF канали (які називаються блокувальники або не сусідні RF канали) мають центральні частоти, які відстоять від центральної частоти необхідного RF каналу на +400 кГц та -400 кГц. Вони можуть бути іншими RF каналами в спектрі, які не показані на Фіг. 3 для розуміння. У GSM, модульований RF сигнал формується із символьною швидкістю ƒsym=13000/40=270,8 кіло символів/секунду (Кбод) і має смугу пропускання -3 дБ до ±135 кГц. Таким чином, модульовані RF сигнали по сусідніх RF каналах можуть на межах накладатися один на один, як показано на Фіг. 4. Для передачі інформації, такої як голосова, дані і/або інформація керування, в GSM використовується одна або більше схем модуляції. Приклади схем модуляції можуть включати в себе GMSK (Гауссівську Маніпуляцію з Мінімальним Частотним Зсувом), М-точкову QAM n (Квадратурну Амплітудну Модуляцію) або М-точкову PSK (Фазову Маніпуляцію), де M=2 , при n, яке є кількістю бітів, що кодуються всередині періоду символів для вказаної схеми модуляції. GMSK є схемою двійкової модуляції з постійною обвідною, що дозволяє здійснювати необроблену передачу з максимальною швидкістю в 270,83 Кбіт/с. GSM ефективний застосовно до стандартних голосових послуг. Проте, послуги високоточної передачі аудіо і даних вимагають більш високих швидкостей потоків даних через вимогу, що зросла до пропускної здатності для передачі, як голосових послуг, так і послуг передачі даних. Для збільшення пропускної здатності в системах GSM були прийняті стандарти Пакетного Радіозв'язку Загального Призначення (GPRS), EDGE та UMTS. GPRS є не голосовою послугою. Вона дозволяє здійснювати відправку і прийом інформації по мережі мобільних телефонів. Вона доповнює Передачу Даних з Комутацією Каналів (CSD) і Службу Коротких Повідомлень (SMS). GPRS використовує ті самі схеми модуляції, що і GSM. GPRS дозволяє одній мобільній станції використовувати одночасно цілий кадр (всі вісім часових слотів). Таким чином, досягаються більш високі швидкості потоку даних. 3 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 Стандарт EDGE використовує як GMSK модуляцію, так і 8-PSK модуляцію. Так само, тип модуляції може мінятися від пакету до пакету. 8-PSK модуляція в EDGE є лінійною, 8-рівневою фазовою модуляцією з 3/8 зміною фази, в той час як GMSK є не лінійною, гауссівськоюімпульсною частотною модуляцією. Проте, конкретна GMSK модуляція, що використовується в GSM, може бути апроксимована лінійною модуляцією (тобто, 2-рівневою фазовою модуляцією /2 зміною фази). Імпульс символу апроксимованої GMSK та імпульс символу 8-PSK є ідентичними. У GSM/EDGE, частотні пакети (FB) регулярно відправляються Базовою Станцією (BS), щоб дозволити Мобільним Станціям (MS) синхронізувати їх Локальний Осцилятор (LO) з LO Базової Станції, використовуючи оцінку і корекцію зміщення частоти. Ці пакети містять один тон, який відповідає корисному навантаженню, що складається з «0», і навчальної послідовності. Корисне навантаження частотного пакету, що складається з нулів, є сигналом постійної частоти, або пакетом одного тону. У режимі включення або закріплення, або при першому доступі до мережі, віддалена станція безперервно шукає частотний пакет зі списку несучих. У момент виявлення частотного пакету, MS зробить оцінку зміщення частоти відносно її номінальної частоти, що становить 67,7 кГц від несучої. LO MS буде коректуватися з використанням цього оціненого зміщення частоти. У режимі включення, зміщення частоти може бути в межах 19 кГц. MS буде періодично прокидатися, щоб відстежувати частотний пакет для збереження своєї синхронізації в режимі очікування. У режимі очікування зміщення частоти знаходиться в межах ±2 кГц. Сучасні мобільні телефони здатні забезпечувати звичайні голосові виклики і виклики передачі даних. Продовжує зростати потреба в обох типах викликів, утворюючи зростаючі вимоги до пропускної здатності мережі. Мережні оператори реагують на цю потребу за допомогою збільшення їх пропускної здатності. Це досягається, наприклад, за допомогою розділення або додавання стільників і, отже, додавання більшої кількості базових станцій, що збільшує вартість апаратного забезпечення. Бажано збільшувати пропускну здатність мережі, не збільшуючи понадміру витрати на апаратне забезпечення, зокрема, щоб справитися з рідкими великими піками попиту під час значущих подій, таких як міжнародний футбольний матч або значущий фестиваль, під час якого множина користувачів або абонентів, які розміщуються в невеликій зоні, хочуть одночасно одержати доступ до мережі. Коли першій віддаленій станції виділений канал для зв'язку (канал, що містить частоту каналу і часовий слот), друга віддалена станція може використовувати виділений канал тільки після того, як перша віддалена станція закінчить використання каналу. Максимальна пропускна здатність стільника досягається, коли всі виділені частоти каналів використовуються в стільнику і всі доступні часові слоти так само або використовуються, або виділені. Це означає, що будь-який додатковий користувач віддаленої станції не буде мати можливість одержання послуги. Насправді, існує інше обмеження пропускної здатності, викликане перешкодами спільного каналу (CCI) і перешкодами сусідніх каналів (ACI), що вносяться високочастотною моделлю повторного використання і високим навантаженням на пропускну здатність (такий як 80% завантаження часових слотів і частот каналів). Мережні оператори реагують на цю проблему декількома способами, всі з яких вимагають додаткових ресурсів і додаткових витрат. Наприклад, одним підходом є розділення стільника на сектори за допомогою використання розбитих на сектори або спрямованих антенних решіток. Кожний сектор може забезпечувати зв'язок для підмножини віддалених станцій всередині стільника, а перешкоди між віддаленими станціями в різних секторах менше, ніж якщо б стільник не був розділена на сектори і всі видалені станції знаходилися б в одному і тому ж стільнику. Іншим підходом є розділення стільників на більш дрібні стільники, при цьому кожний новий менший стільник має базову станцію. Обидва цих підходи є дорогими в реалізації, через додаване Мережне обладнання. На додаток, додавання стільників або розбиття стільників на декілька менших стільників може призвести до того, що на віддалених станціях, що знаходяться всередині одного стільника, будуть спостерігатися великі CCI і ACI перешкоди від сусідніх стільників, так як відстань між стільниками скорочено. Зазначимо також підхід, який описаний Rohde і Shchwartz в главах 26.9.7 та 26.9.8 проекту документа 3GPP GP-061 375, де розкривається підтримка передачі пакетів доступу по SACCH (Повільному Суміщеному Каналу Керування) [ROHDE & SCHWARZ: «26.9.7 and 26.9. 8 - Support for transmission of ACCESS BURSTS on the SACCH», 3GPP DRAFT, GP-061 375, 28 червня 2006 (2006-06-28), P050016419]. РОЗКРИТТЯ ВИНАХОДУ У першому варіанті здійснення, дана заявка на патент містить засоби та інструкції для сигналізації віддаленій станції інформації про набір навчальних послідовностей, які містять прийом від віддаленої станції інформації сигналізації, що вказує, чи підтримується новий набір 4 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 навчальних послідовностей, і використання опису каналу для сигналізації набору навчальних послідовностей, який повинен використовуватися віддаленої станцією стосовно встановленого каналу зв'язку. В іншому варіанті здійснення, опис каналу є ідентифікатором елемента інформації опису каналу. В іншому варіанті здійснення, ідентифікатор елемента інформації опису каналу має поле типу каналу і зміщення TDMA. В іншому варіанті здійснення, поле типу каналу і зміщення TDMA кодується як: S0001 TCH/F+ACCH S001T TCH/Н+ACCH S01TT SDCCH/4+SACCH/C4 або CBCH(SDCCH/4) S1TTT SDCCH/8+SACCH/C8 або CBCH(SDCCH/8), при цьому S-біт вказує набір навчальних послідовностей, який треба використовувати, де SDCCH/4 є Автономним Виділеним Каналом Керування/субканалу чверті швидкості, SACCH/C4 є Повільним Суміщеним SDCCH/4 Каналом Керування/субканалу чверті швидкості, SDCCH/8 є Автономним Виділеним Каналом Керування/субканалу восьмої частини швидкості, SACCH/C8 є Повільним Суміщеним SDCCH/8 Каналом Керування/субканалу восьмої частини швидкості, ACCH є Суміщеним Каналом Керування, CBCH є Мовним Каналом Стільника, TCH/F є Каналом Трафіку повної швидкості, і TCH/Н є Каналом Трафіку половинної швидкості. В іншому варіанті здійснення, при необхідності сигналізації віддаленій станції 123-127 альтернативного/нового набору TSC (Кодів Навчальних Послідовностей), поле типу каналу і зміщення TDMA кодується як: 11000 TCH/F+ACCH використовуючи згаданий альтернативний/новий набір навчальних послідовностей 1110T TCH/Н+ACCH використовуючи згаданий альтернативний/новий набір навчальних послідовностей 11111 Зарезервовано, при цьому TCH/F є Каналом Трафіку повної швидкості, TCH/Н є Каналом Трафіку половинної швидкості, і ACCH є Суміщеним Каналом Керування, і при цьому ці три точки кодування сигналізуються віддаленій станції, коли використовується альтернативна/нова навчальна послідовність. В іншому варіанті здійснення, при необхідності сигналізації віддаленій станції альтернативного/нового набору TSC, поле типу каналу і зміщення TDMA кодується як: 00000 TCH/FS+ACCH (версія мовного кодека 1) 1010T TCH/HS+ACCH (версія мовного кодека 1) 10110 TCH/FS+ACCH (версія мовного кодека 2) 10111 TCH/AFS+ACCH (версія мовного кодека 3) 1100T TCH/AFS+ACCH (версія мовного кодека 3) 11010 Зарезервовано 11011 Зарезервовано 11100 Зарезервовано 11101 Зарезервовано 11110 Зарезервовано 11111 Зарезервовано при цьому TCH/AFS є Каналом Трафіку/Адаптивним мовним повної швидкості, TCH/FS є Каналом Трафіку/мовним повної швидкості, TCH/HS є Каналом Трафіку/мовним половинної швидкості, і ACCH є Суміщеним Каналом Керування, і при цьому цей набір кодових точок сигналізуються віддаленій станції, коли використовується альтернативний/новий набір навчальних послідовностей. В іншому варіанті здійснення, S-біт є 0, якщо повинен використовуватися діючий набір навчальних послідовностей, і S-біт є 1, якщо повинен використовуватися новий набір навчальних послідовностей. В іншому варіанті здійснення, бітова позиція 8 є 0, якщо повинен використовуватися діючий набір навчальних послідовностей, і бітова позиція 8 є 1, якщо повинен використовуватися новий набір навчальних послідовностей. В іншому варіанті здійснення, відношення взаємної кореляції між іншим кодом навчальної послідовності і кодом навчальної послідовності існуючого з'єднання низьке. В іншому варіанті здійснення, дана заявка на патент містить пристрій для створення першого і другого сигналів, які спільно використовують канал, що містить: множину джерел даних, відповідно до чого формується множина даних; щонайменше один модуль формування 5 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 послідовності, що має множину виходів, відповідно до чого формується множина навчальних послідовностей; множина модулів об'єднання, кожний з яких має множину входів і щонайменше один вихід, при цьому перший із згаданих входів функціонально з‟єднаний з одним із згаданих джерел даних, а другий із згаданих входів функціонально з‟єднаний з одним із згаданих виходів згаданого модуля формування послідовності, відповідно до чого щонайменше одна навчальна послідовність об'єднується з щонайменше одними даними для створення щонайменше одних об'єднаних даних; і модулятор передавача, що має множину входів і щонайменше один вихід, відповідно до чого модулятор передавача модулює згадані об'єднані дані, використовуючи першу несучу частоту і перший часовий слот, і видає множину модульованих сигналів. В іншому варіанті здійснення, дана заявка на патент містить базову станцію, яка містить процесор контролера, антену, перемикач дуплексора, функціонально з‟єднаний з антеною базової станції, вхідний каскад приймача, функціонально з‟єднаний з перемикачем дуплексора, демодулятор приймача, функціонально з‟єднаний з вхідним каскадом приймача, модуль декодування та оберненого перемежовування каналу, функціонально з‟єднані з демодулятором приймача і процесором контролера, інтерфейс контролера базової станції, функціонально з‟єднаний з процесором контролера, модуль кодування і перемежовування, функціонально з‟єднаний з процесором контролера, модулятор передавача, функціонально з‟єднаний з модулем кодування і перемежовування, модуль вихідного каскаду передавача, функціонально з‟єднаний між згаданим модулятором і перемикачем дуплексора, шину даних, функціонально з‟єднану між процесором контролера і модулем декодування та оберненого перемежовування каналу, демодулятором приймача, вхідним каскадом приймача, модулятором передавача і вхідним каскадом передавача, і програмне забезпечення, що зберігається в пам'яті, при цьому пам'ять містить щонайменше одну таблицю даних, причому дані містять значення параметрів для щонайменше одного набору віддалених станцій, значення коду навчальної послідовності (що відповідають навчальній послідовності), значення номерів часових слотів і значення частот каналів. Додаткова сфера застосування даного способу і пристрою стане очевидною з нижченаведеного докладного опису, формули винаходу і креслень. Проте, повинне бути зрозуміло, що докладний опис і конкретні приклади, незважаючи на те, що описують переважні варіанти здійснення винаходу, дані тільки як ілюстрація, оскільки фахівцеві у відповідній галузі стануть очевидні різні зміни і модифікації в межах суті та обсягу винаходу. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Ознаки, задачі і переваги винаходу стануть більш очевидними з докладного опису здійснення винаходу, викладеного нижче, при розгляді спільно з прикладеними кресленнями. Фіг. 1 показує структурну схему передавача і приймача. Фіг. 2 показує структурну схему модуля приймача і демодулятора. Фіг. 3 показує характерні формати кадру і пакету в GSM. Фіг. 4 показує характерний спектр в системі GSM. Фіг. 5 є спрощеним представленням системи стільникового зв'язку; Фіг. 6 показує компонування стільників, які є частиною стільникової системи; Фіг. 7 показує характерне компонування часових слотів застосовно до системи зв'язку TDMA; Фіг. 8A показує пристрій для функціонування в системі зв'язку з множинним доступом, щоб утворювати перший і другий сигнали, що спільно використовують один канал; Фіг. 8B показує пристрій для функціонування в системі зв'язку з множинним доступом, щоб утворювати перший і другий сигнали, що спільно використовують один канал і використовують модуль об'єднання для об'єднання першого і другого модульованих сигналів; Фіг. 9 прикладених креслень є блок-схемою, що розкриває спосіб для використання пристрою, показаного на будь-якій з Фіг. 8, 10 або 11 прикладених креслень; Фіг. 10A показує характерний варіант здійснення, в якому спосіб за Фіг. 9 буде реалізований в контролері базової станції; Фіг. 10B є блок-схемою послідовності операцій, що розкриває етапи, які виконуються контролером базової станції за Фіг. 10A; Фіг. 11 показує базову станцію в аспектах, що ілюструють потік сигналів у базовій станції; Фіг. 12 показує характерне компонування для зберігання даних в підсистемі пам'яті, яка може розміщуватися всередині контролера базової станції (BSC) системи стільникового зв'язку. Фіг. 13 показує характерну архітектуру приймача застосовно до віддаленої станції, що має можливості DARP, даного способу і пристрою; Фіг. 14 показує частину системи GSM, виконаної з можливістю призначення одного і того самого каналу двом віддаленим станціям; 6 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 15 є блок-схемою послідовності операцій, що розкриває етапи, які виконуються при використанні додаткових навчальних послідовностей даного способу і пристрою; Фіг. 16 показує базову станцію з програмним забезпеченням, що зберігається в пам'яті, яке може виконувати способи, розкриті в цій патентній заявці; Фіг. 17 містить короткі висновки результатів тестування застосовно до 1% FER (Частота Помилок в Кадрі) при об'єднанні в пару діючих навчальних послідовностей з навчальними послідовностями QCOM7 набору TSC; Фіг. 18 містить короткий опис тестових результатів застосовно до 1% FER при об'єднанні в пару діючих TSC з TSC QCOM8; Фіг. 19 є графіком продуктивності при об'єднанні в пару TSC0 QCOM7 з діючим TSC0; Фіг. 20 є графіком продуктивності при об'єднанні в пару TSC1 QCOM7 з діючим TSC1; Фіг. 21 є графіком продуктивності при об'єднанні в пару TSC2 QCOM7 з існуючою TSC2; Фіг. 22 є графіком продуктивності при об'єднанні в пару TSC3 QCOM7 з діючим TSC3; Фіг. 23 є графіком продуктивності при об'єднанні в пару TSC4 QCOM7 з діючим TSC4; Фіг. 24 є графіком продуктивності при об'єднанні в пару TSC5 QCOM7 з діючим TSC5; Фіг. 25 є графіком продуктивності при об'єднанні в пару TSC6 QCOM7 з діючим TSC6; Фіг. 26 є графіком продуктивності при об'єднанні в пару TSC7 QCOM7 з діючим TSC7; Фіг. 27 є графіком продуктивності при об'єднанні в пару TSC0 QCOM8 з діючим TSC0; Фіг. 28 є графіком продуктивності при об'єднанні в пару TSC1 QCOM8 з діючим TSC1; Фіг. 29 є графіком продуктивності при об'єднанні в пару TSC2 QCOM8 з діючим TSC2; Фіг. 30 є графіком продуктивності при об'єднанні в пару TSC3 QCOM8 з діючим TSC3; Фіг. 31 є графіком продуктивності при об'єднанні в пару TSC4 QCOM8 з діючим TSC4; Фіг. 32 є графіком продуктивності при об'єднанні в пару TSC5 QCOM8 з діючим TSC5; Фіг. 33 є графіком продуктивності при об'єднанні в пару TSC6 QCOM8 з діючим TSC6; Фіг. 34 є графіком продуктивності при об'єднанні в пару TSC7 QCOM8 з діючим TSC7; Фіг. 35 є блок-схемою послідовності дій, що представляють етапи, які виконуються базовою станцією для ідентифікації можливості MUROS на віддаленій станції; Фіг. 36 є блок-схемою, послідовності дій, що представляють етапи, які виконуються для сигналізації віддаленій станції інформації про навчальну послідовність; Фіг. 37 - структура Опису Каналу (з 3GPP TS 44.018 розділ 10.5.2.5 та 10.5.2.5 a); Фіг. 38 - структура Опису Каналу (з 3GPP TS 44.018 розділ 10.5.2.14 b); і Фіг. 39 - структура Опису Каналу (з 3GPP TS 44.018 розділ 10.5.2.14 b). ЗДІЙСНЕННЯ ВИНАХОДУ Докладний опис, викладений нижче в зв'язку з прикладеними кресленнями, призначений для опису характерних варіантів здійснення даного винаходу і не призначений представляти єдині варіанти здійснення, в яких даний винахід може бути втілений на практиці. Поняття «характерний», що використовується в цьому описі, означає «такий, що служить як приклад, зразок або ілюстрація» і не обов'язково повинне тлумачитися як найкраще або переважне в порівнянні з іншими варіантами здійснення. Докладний опис включає в себе конкретні подробиці з метою забезпечення вичерпного розуміння даного винаходу. Проте, фахівцеві у відповідній галузі буде очевидно, що даний винахід може бути втілений на практиці без цих конкретних подробиць. У деяких випадках, добре відомі структури і пристрої показані у вигляді структурної схеми для того, щоб уникнути невизначеності відносно концепцій даного винаходу. Перешкоди з боку інших користувачів обмежують продуктивність бездротових мереж. Ці перешкоди можуть мати вигляд або перешкод з боку сусідніх стільників по одній і тій самій частоті, відомі як CCI, розглянуті вище, або перешкод з боку сусідніх частот в одному і тому самому стільнику, відомі як ASI, так само розглянуті вище. Для зменшення Перешкод Спільного Каналу (CCI) використовується заглушення перешкод за допомогою однієї антени (SAIC), і Проект Партнерства 3G (3GPP) стандартизував функціонування SAIC. SAIC є способом, що використовується для боротьби з перешкодами. 3GPP прийняв технологію Поліпшеної Продуктивності Приймача по Низхідній лінії зв'язку (DARP) для опису приймача, який застосовує SAIC. DARP збільшує пропускну здатність мережі за допомогою використання більш низького коефіцієнта повторного використання. Крім того, одночасно заглушуються перешкоди. DARP функціонує в частині смуги частот вихідного сигналу приймача віддаленої станції. Ця технологія заглушує перешкоди сусідніх каналів і перешкоди спільного каналу, які відрізняються від звичайних шумів. DARP доступна в раніше визначених стандартах GSM (починаючи з Rel-6 2004 р.) як можливість, що не залежить від версії і є невід'ємною частиною Rel-6 і більш пізніх специфікацій. Нижченаведене є описом двох способів DARP. Першим є спосіб суміщеного виявлення/демодуляції (JD). JD використовує відомості структури сигналу GSM в сусідніх 7 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 стільниках синхронних мобільних мереж для демодуляції одного з декількох, утворюючих перешкоди сигналів, додатково до необхідного сигналу. Здатність JD до витягання утворюючих перешкоди сигналів дозволяє заглушити конкретні утворюючі перешкоди сигнали сусіднього каналу. Додатково до демодуляції сигналів GMSK, JD так само може використовуватися для демодуляції сигналів EDGE. Сліпе заглушення утворюючих перешкоди сигналів (BIC) є іншим способом, що використовується в DARP для демодуляції сигналу GMSK. За допомогою BIC, приймач не знає структуру викликаючих перешкоди сигналів, які можуть прийматися одночасно з прийомом необхідного сигналу. Оскільки приймач фактично «сліпне» відносно будь-яких сигналів, що викликають перешкоди сусіднього каналу, то спосіб намагається заглушити утворюючий перешкоду компонент цілком. Сигнал GMSK демодулюються з корисної несучої за допомогою способу BIC. BIC найбільш ефективний при використанні відносно модульованих по GMSK послуг передачі мови і даних і може використовуватися в асинхронних мережах. Модуль 426 корекції/виявлення віддаленої станції з можливостями DARP даного способу та пристрою так само виконує заглушення CCI до корекції, виявлення тощо. Модуль 426 корекції/виявлення на Фіг. 2 надає демодульовані дані. Заглушення CCI, як правило, доступне на BS. Так само, віддалені станції можуть бути або можуть не бути з можливостями DARP. Мережа може визначати є чи ні віддалена станція з можливостями DARP на етапі призначення ресурсу, на початку виклику, застосовно до GSM віддаленої станції (наприклад, мобільної станції). Бажано збільшити кількість активних з'єднань з віддаленими станціями, які можуть оброблятися базовою станцією. Фіг. 5 прикладених креслень показує спрощене представлення системи 100 зв'язку. Система містить базові станції 110, 111 та 114 і віддалені станції 123, 124, 125, 126 та 127. Контролери з 141 по 144 базової станції функціонують для маршрутизації сигналів до і від різних віддалених станцій 123-127, під керуванням центрів 151, 152 мобільної комутації. Центри 151, 152 мобільної комутації з‟єднані з телефонною комутованою мережею 162 загального користування (PSTN). Хоча віддалені станції 123-127, як правило, є переносними мобільними пристроями, багато стаціонарних бездротових пристроїв і бездротових пристроїв, здатні обробляти дані, також включені в узагальнене визначення віддаленої станції 123-127. Сигнали, що переносять, наприклад, голосові дані, передаються між кожною з віддалених станцій 123-127 та іншими віддаленими станціями 123-127 за допомогою контролерів 141-144 базових станцій під керуванням центрів 151, 152 мобільної комутації. Як альтернатива, сигнали, що переносять, наприклад, голосові дані, передаються між кожною з віддалених станцій 123127 та іншим обладнанням зв'язку інших мереж зв'язку через телефонну комутовану мережу 162 загального користування. Телефонна комутована мережа 162 загального користування дозволяє здійснювати маршрутизацію викликів між мобільною стільниковою системою 100 та іншими системами зв'язку. Такі інші системи включають в себе системи 100 мобільного стільникового зв'язку інших типів і відповідні іншим стандартам. Кожна з віддалених станцій 123-127 може обслуговуватися будь-якою однією з декількох базових станцій 110, 111, 114. Віддалена станція 124 приймає як сигнал, що передається обслуговуючою базовою станцією 114, так і сигнали, що передаються сусідніми не обслуговуючими базовими станціями 110, 111 і призначеними для обслуговування інших віддалених станцій 125. Рівні сигналів від базових станцій 110, 111, 114 періодично вимірюються віддаленою станцією 124 і повідомляються BSC 144, 141 тощо. Якщо сигнал від сусідньої базової станції 110, 111 стає сильнішим, ніж сигнал обслуговуючої базової станції 114, то центр 152 мобільної комутації виконує функції, щоб сусідня базова станція 110 стала обслуговуючою базовою станцією, і функції, щоб обслуговуюча базова станція 114 стала не обслуговуючою базовою станцією, і організує естафетну передачу обслуговування сигналу до сусідньої базової станції 110. Естафетна передача обслуговування належить до способу перенесення сеансу передачі даних або виклику, що продовжується, з одного каналу, з‟єднаного з базовою мережею до іншого. У системах стільникового мобільного зв'язку, радіо ресурси розділені на деяку кількість каналів. Кожному активному з'єднанню (наприклад, голосовому виклику) виділений конкретний канал, що має конкретну частоту каналу для сигналу низхідної лінії зв'язку (що передається базовою станцією 110, 111, 114 до віддаленої станції 123-127 і приймається віддаленою станцією 123-127), і канал, що має конкретну частоту каналу для сигналу висхідної лінії зв'язку (що передається віддаленою станцією 123-127 до базової станції 110, 111, 114 і що приймається базовою станцією 110, 111, 114). Частоти для сигналів низхідної і висхідної ліній зв'язку часто є різними, щоб забезпечити одночасну передачу і прийом і щоб зменшити взаємні 8 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 перешкоди між сигналами, що передаються, і сигналами, що приймаються, на віддаленій станції 123-127 або на базовій станції 110, 111, 114. Застосовно до стільникових систем, способом забезпечення доступу множини користувачів є повторне використання частоти. Фіг. 6 прикладених креслень показує компонування стільників у системі стільникового зв'язку, яка використовує повторне використання частоти. Цей конкретний приклад має коефіцієнт повторного використання 4:12, що представляє собою 4 стільники і 12 частот. Це означає, що 12 частот, доступних базовій станції, виділені чотирьом ділянкам базової станції, позначеним A-D і проілюстрованим на Фіг. 6. Кожна ділянка розділена на три сектори (або стільники). Іншими словами, одна частота виділяється кожному з трьох секторів кожної з 4 ділянок таким чином, що всі 12 секторів (3 сектори/ділянки для 4 ділянок) мають різні частоти. Структура повторного використання частоти повторюється після четвертого стільника. Фіг. 6 ілюструє структуру 210 повторення стільників системи, відповідно до чого базова станція 110 належить стільнику А, базова станція 114 належить стільнику В, базова станція 111 належить стільнику С тощо. Базова станція 110 має зону 220 обслуговування, яка перетинається із сусідніми зонами 230 та 240 обслуговування сусідніх базових станцій 111 та 114, відповідно. Віддалені станції 124, 125 вільні в переміщенні між зонами обслуговування. Як розглядалося вище, щоб зменшити взаємні перешкоди сигналів між стільниками, кожному стільнику виділений набір частот каналів, при цьому кожна частота може підтримувати один або більше каналів, таким чином, що сусіднім стільникам виділені інші набори частот каналу. Однак два стільника, які не є сусідніми, можуть використовувати один і той самий набір частот. Базова станція 110 може використовувати, наприклад, набір А виділення частот, що містить частоти f1, f2 та f3 для здійснення зв'язку з віддаленими станціями 125 в своїй зоні 220 обслуговування. Аналогічним чином, базова станція 114 може використовувати, наприклад, набір В виділення частот, що містить частоти f4, f5 та f6, для здійснення зв'язку з віддаленими станціями 124 в своїй зоні 240 обслуговування тощо. Зона, визначена жирною межею 250, містить одну структуру повторення з чотирьох ділянок. Структура повторення повторюється в правильному компонуванні для географічної зони, що обслуговується системою 100 зв'язку. Зрозуміло, що, хоча даний приклад повторюється після четвертої ділянки, структура повторення може мати кількість ділянок, відмінну від чотирьох, і загальну кількість частот, відмінну від 12. Як сформульовано вище відносно GSM, кожна несуча частота розділяється з використанням TDMA. TDMA є технологією множинного доступу, направленою на збільшення пропускної здатності. Використовуючи TDMA, кожна несуча частота сегментується на інтервали, які називаються кадрами. Кожний кадр додатково розбивається на часові слоти, що призначаються користувачеві. У GSM кадр розбивається на вісім часових слотів. Таким чином, вісім послідовних часових слотів утворюють один кадр TDMA тривалістю 4,615 мс. Фізичний канал займає один часовий слот в кожному кадрі на конкретній частоті. Кадри TDMA конкретної несучої частоти пронумеровані, і кожному користувачеві призначаються один або більше часових слотів у кожному кадрі. Крім того, структура кадрів повторюється, так що фіксоване TDMA призначення складає один або більше слотів, які періодично з'являються в кожному часовому кадрі. Таким чином, кожна базова станція може здійснювати зв'язок з конкретними віддаленими станціями 123-127, використовуючи різні призначені часові слоти на одній частоті каналу. Як сформульовано вище, часові слоти повторюються періодично. ому Наприклад, перший користувач може здійснювати передачу в 1 слоті кожного кадру частоти ому f1, в той час як другий користувач може здійснювати передачу у 2 слоті кожного кадру частоти f2. Протягом кожного часового слота низхідної лінії зв'язку, віддаленій станції 123-127 надається доступ для прийому сигналу, що передається базовою станцією 110, 111, 114, а протягом кожного часового слота висхідної лінії зв'язку базовій станції 110, 111, 114 надається доступ для прийому сигналу, що передається віддаленою станцією 123-127. Таким чином, канал для зв'язку з мобільною станцією 123-127 містить як частоту, так і часовий слот, застосовно до системи GSM. У рівній мірі, канал для зв'язку з базовою станцією 110, 111, 114 містить як частоту, так і часовий слот. Фіг. 7 показує приклад компонування часових слотів застосовно до системи зв'язку TDMA. Базова станція 114 передає сигнали даних в послідовності 30 пронумерованих часових слотів, при цьому кожний сигнал призначений тільки одній з набору віддалених станцій 123-127, і кожний сигнал приймається антенами всіх віддалених станцій 123-127, що знаходяться в зоні дії сигналу, що передається. Базова станція 114 передає всі сигнали, використовуючи слоти, на виділеній частоті каналу. Наприклад, першій віддаленій станції 124 може бути виділений перший часовий слот 3, а другій віддаленій станції 126 може бути виділений другий часовий слот 5. Базова станція 114, в цьому прикладі, передає сигнал для першої віддаленої станції 124 9 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 протягом часового слота 3 послідовності 30 часових слотів і передає сигнал для другої віддаленої станції 126 протягом часового слота 5 послідовності 30 часових слотів. Перша і друга віддалені станції 124, 126 активні протягом їх відповідних часових слотів 3 та 5 послідовності 30 часових слотів, щоб приймати сигнали від базової станції 114. Віддалені станції 124, 126 передають сигнали базовій станції 114 протягом відповідних часових слотів 3 та 5 послідовності 31 часових слотів по висхідній лінії зв'язку. Можна бачити, що часові слоти 30 для передачі застосовно до базової станції 114 (і віддалених станцій 124, 126 для прийому) зміщені за часом відносно часових слотів 31 для передачі застосовно до віддалених станцій 124, 126 (і базової станції 114 для прийому). Це зміщення за часом часових слотів передачі і прийому відоме як дуплексна передача з часовим розділенням (TDD), яка, серед іншого, дозволяє здійснювати процеси передачі та прийому в різні моменти часу. Сигнали голосових даних не є єдиними сигналами, які повинні передаватися між базовою станцією 110, 111, 114 і віддаленою станцією 123-127. Для передачі даних, які керують різними аспектами зв'язку, між базовою станцією 110, 111, 114 і віддаленою станцією 123-127 використовується канал керування. Серед іншого, базова станція 110, 111, 114 використовує канал керування для відправки віддаленої станції 123-127 коду послідовності або коду навчальної послідовності (TSC), яка вказує, яку з набору послідовностей буде використовувати базова станція 110, 111, 114 для передачі сигналу віддаленій станції 123-127. У GSM для корекції використовується 26-бітова навчальна послідовність. Це відома послідовність передається в сигналі в середині кожного пакету часового слота. Послідовності використовуються віддаленою станцією 123-127 для компенсації зниження якості каналу, яке швидко змінюється у часі; зменшення перешкод з боку інших секторів або стільників; і синхронізації приймача віддаленої станції із сигналом, що приймається. Ці функції виконуються модулем корекції, який є частиною приймача віддаленої станції 123-127. Модуль 426 корекції визначає те, яким чином відомий переданий сигнал навчальної послідовності змінюється внаслідок загасання, зумовленого багатопроменевим поширенням. Корекція може використовувати цю інформацію для витягання необхідного сигналу з небажаних відображень за допомогою побудови зворотного фільтра для витягання частини необхідного сигналу, що залишилася. Різні послідовності (і зв'язані з ними коди послідовностей) передаються різними базовими станціями 110, 111, 114 для того, щоб зменшити перешкоди між послідовностями, що передаються базовими станціями 110, 111, 114, які є найбільш близькими одна до одної. Як сформульовано вище, за допомогою DARP віддалена станція 123-127, згідно з даним способом і пристроєм, має можливість використовувати послідовність, щоб розрізнювати сигнал, що передається їй базовою станцією 110, 111, 114, обслуговуючою віддалену станцію 123-127, від інших небажаних сигналів, що передаються не обслуговуючими базовими станціями 110, 111, 114 інших стільників. Це залишається справедливим доти, доки амплітуди, що приймаються, або рівні потужності небажаних сигналів залишаються нижче порогового значення, що належить до амплітуди небажаного сигналу. Небажані сигнали можуть викликати перешкоди відносно корисних сигналів, якщо вони мають амплітуди вище цього порогового значення. Додатково, порогове значення може змінюватися відповідно до можливостей приймача віддаленої станції 123-127. Утворюючий перешкоди сигнал і необхідний (або корисний) сигнал можуть надходити в приймач віддаленої станції 123-127 одночасно, якщо, наприклад, сигнали від обслуговуючої і не обслуговуючої базових станцій 110, 114, 114 спільно використовують один і той самий часовий слот для передачі. Знову звертаючись до Фіг. 5, на віддаленій станції 124 передачі від базової станції 110 для віддаленої станції 125 можуть утворювати перешкоди відносно передач від базової станції 114 для віддаленої станції 124 (шлях утворюючого перешкоди сигналу показаний штриховою стрілкою 170). Аналогічним чином, на віддаленій станції 125 передачі від базової станції 114 для віддаленої станції 124 можуть викликати перешкоди відносно передач від базової станції 110 для віддаленої станції 125 (шлях утворюючого перешкоди сигналу показаний пунктирною стрілкою 182). 10 UA 101402 C2 Таблиця 1 Рядок 1 2 3 4 5 6 7 5 10 15 20 25 30 35 40 45 123 124 125 Часовий слот (TS) низхідної лінії зв'язку сигналу 5 3 3 Код навчальної послідовності (TSC) сигналу TSC 3 TSC 3 TSC 1 Рівень потужності, що приймається на віддаленій станції 1 -40 дБм -82 дБм -81 дБм Корисний Корисний Перешкода 124 125 3 3 TSC 3 TSC 1 -79 дБм -80 дБм Перешкода Корисний Базова станція, що передає сигнал Віддалена станція 1, що приймає сигнал Частота каналу сигналу Віддалена станція 2, для якої призначений сигнал 114 114 110 123 124 124 41 32 32 114 110 125 125 32 32 Категорія сигналу Таблиця 1 показує приклад значень параметрів сигналу, що передається двома базовими станціями 110 та 114, проілюстрованими на Фіг. 6. Інформація в рядку 3 та 4 Таблиці 1 показує, що віддаленою станцією 124 приймаються як корисний сигнал від першої базової станції 114, так і небажаний, утворюючий перешкоди сигнал від другої базової станції 110 і призначений віддаленій станції 125, і два прийнятих сигнали мають один і той самий канал і схожі рівні потужності (- 82 дБм та -81 дБм, відповідно). Аналогічним чином, інформація в рядках 6 та 7 показує, що віддаленою станцією 125 приймаються як корисний сигнал від другої базової станції 110, так і небажаний викликаючий перешкоди сигнал від першої базової станції 114 і призначений віддаленій станції 124, і два сигнали, що приймаються, мають один і той самий канал і схожі рівні потужності (- 80 дБм та -79 дБм, відповідно). Кожна віддалена станція 124, 125, таким чином, приймає як корисний сигнал, так і небажаний викликаючий перешкоди сигнал, які мають схожі рівні потужності, від інших базових станцій 114, 110, по одному і тому самому каналу (тобто, одночасно). Оскільки два сигнали надходять по одному і тому самому каналу і зі схожими рівнями потужності, вони утворюють взаємні перешкоди. Це може викликати помилки при демодуляції і декодування корисного сигналу. Ці перешкоди є розглянутими вище перешкодами спільного каналу. Перешкоди спільного каналу можуть заглушуватися в більшій мірі, ніж було можливо раніше, за допомогою використання віддалених станцій 123-127 з дозволеною функцією DARP, базових станцій 110, 111, 114 і контролерів 151, 152 базових станцій. Хоча базові станції 110, 111, 114 можуть мати можливість одночасного прийому і демодуляції двох сигналів спільного каналу, що мають схожі рівні потужності, DARP дозволяє віддаленим станціям 123-127 мати, за допомогою DARP, аналогічні можливості. Ця можливість DARP може бути реалізована за допомогою способу, відомого як заглушення перешкод за допомогою однієї антени (SAIC), або за допомогою способу, відомого як заглушення перешкод за допомогою подвійної антени (DAIC). Приймач віддаленої станції 123-127 з можливостями DARP може демодулювати корисний сигнал, при цьому заглушуючи небажаний сигнал спільного каналу, навіть в тому випадку, коли амплітуда небажаного сигналу спільного каналу, що приймається, аналогічна або вище амплітуди корисного сигналу. Функція DARP працює краще, коли амплітуди сигналів співпадаючих каналів, що приймаються, схожі. Така ситуація, як правило, має місце в існуючих системах, таких як GSM, доки не використовується даний спосіб та пристрій, коли кожна з двох віддалених станцій 123-127, що здійснює зв'язок з різними базовими станціями 110, 111, 114, знаходиться на межі стільника, де втрати в тракті передачі від кожної базової станції 110, 111, 114 до кожної віддаленої станції 123-127 схожі. На противагу цьому, віддалена станція 123-127, у якої немає можливостей DARP, може демодулювати корисний сигнал, тільки якщо небажаний викликаючий перешкоди сигнал спільного каналу має амплітуду або рівень потужності нижче амплітуди корисного сигналу. В одному прикладі, він може бути нижче щонайменше на 8 дБ. Віддалена станція 123-127 з можливостями DARP, завдяки цим можливостям, може допускати існування сигналу співпадаючого каналу з більш високою амплітудою в порівнянні з корисним сигналом, ніж віддалені станції 123-127, що не мають можливості DARP. Відношення перешкод спільного каналу (CCI) є відношенням рівнів потужності, або амплітуд, корисного і небажаного сигналів, вираженим в дБ. В одному прикладі відношення перешкод спільного каналу може бути, наприклад, -6 дБ (тобто, рівень потужності корисного 11 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналу на 6 дБ нижче рівня потужності викликаючого перешкоди (або небажаного) сигналу спільного каналу). В іншому прикладі, відношення може становити +6 дБ (тобто, рівень потужності корисного сигналу на 6 дБ вище рівня потужності викликаючого перешкоди (або небажаного) сигналу спільного каналу). Для цих віддалених станцій 123-127, згідно з даним способом та пристроєм, з хорошою продуктивністю DARP, амплітуда викликаючого перешкоди сигналу може бути настільки висока, що може бути на 10 дБ вище, ніж амплітуда корисного сигналу, і при цьому віддалені станції 123-127 все ж будуть обробляти корисний сигнал. Якщо амплітуда утворюючого перешкоди сигналу на 10 дБ вище амплітуди корисного сигналу, то відношення перешкод спільного каналу становить -10 дБ. Можливості DARP, як описано вище, поліпшують прийом віддаленої станції 123-127 сигналу за наявності ACI або CCI. Новий користувач, з можливостями DARP, буде краще заглушувати перешкоди, що виходять від існуючого користувача. Існуючий користувач, так само з можливостями DARP, буде реагувати точно так само, і на нього новий користувач не буде впливати. В одному прикладі, DARP добре працює з CCI в діапазоні від 0 дБ (рівень перешкод спільного каналу такий самий, як і у сигналу) до -6 дБ (перешкоди спільного каналу на 6 дБ сильніше необхідного або корисного сигналу). Таким чином, два користувачі, що використовують один і той самий ARFCN і один і той самий часовий слот, але з різними призначеними TSC, будуть забезпечені хорошою якістю послуги. Можливості DARP дозволяють двом віддаленим станціям 124 та 125, якщо вони обидві мають дозволені можливості DARP, кожній приймати корисні сигнали від двох базових станцій 110 та 114, при цьому корисні сигнали мають схожі рівні потужності, і кожній віддаленій станції 124, 125 демодулювати свій корисний сигнал. Таким чином, віддалені станції 124, 125 з дозволеним DARP, обидві мають можливість одночасно використовувати один і той самий канал для передачі даних або голосу. Описана вище можливість використання одного каналу для підтримки двох одночасних викликів від двох базових станцій 110, 111, 114 до двох віддалених станцій 123-127 є частково обмеженою в своєму застосуванні на відомому рівні техніки. Для використання цієї можливості, дві віддалені станції 124, 125 повинні знаходитися в зоні дії двох базових станцій 114, 110, і кожна повинна приймати два сигнали на схожих рівнях потужності. Для цієї умови, як правило, дві віддалені станції 124, 125 повинні знаходитися біля межі стільника, як відмічалося раніше. Даний спосіб та пристрій дозволяють підтримувати два або більше одночасних виклики по одному і тому самому каналу (що складається з часового слота по несучій частоті), при цьому кожний виклик передбачає здійснення зв'язку між однією базовою станцією 110, 111, 114 і однією з множини віддалених станцій 123-127 за допомогою сигналу, що передається базовою станцією 110, 111, 114, і сигналу, що передається віддаленою станцією 123-127. Даний спосіб та пристрій забезпечують нове і таке, що має ознаками винаходу застосування для DARP. Як сформульовано вище, за допомогою DARP, два сигнали в одному і тому самому часовому слоті на одній і тій самій несучій частоті можуть бути розпізнані за допомогою використання різних навчальних послідовностей при більш високих рівнях перешкод, ніж без участі DARP. Оскільки сигнал, що не використовується, від BS 110, 111, 114 діє як перешкода, то DARP фільтрує/заглушує небажаний сигнал (сигнал, що не використовується, від BS 110, 111, 114) за допомогою використання навчальних послідовностей. Даний спосіб та пристрій дозволяють використати дві і більше навчальні послідовності в одному і тому самому стільнику. У відомому рівні техніки, одна з навчальних послідовностей, не призначена базовій станції 110, 111, 114, буде виступати тільки як перешкода, як в технології множини користувачів в одному слоті (MUROS), застосовно до щонайменше одного приймача мобільної станції 123-127. Однак ключова відмінність полягає в тому, що в одному і тому самому стільнику небажаний сигнал для цієї мобільної станції є корисним для іншої мобільної станції 123-127. У діючих системах небажаний сигнал призначений мобільній станції 123-127 в іншому стільнику. Відповідно до даного способу та пристрою, обидва сигнали навчальної послідовності можуть використовуватися в одному і тому самому часовому слоті на одній і тій самій несучій частоті в одному і тому самому стільнику однією і тією самою базовою станцією 110, 111, 114. Оскільки в стільнику можуть використовуватися дві навчальні послідовності, то в стільнику може використовуватися подвоєну кількість каналів зв'язку. За допомогою використання навчальної послідовності, яка в звичайному випадку буде перешкодою з боку іншого (не сусіднього) стільника або сектора, і дозволяючи базовій станції 110, 111, 114 використовувати її в доповнення до її навчальної послідовності, що вже використовується, кількість каналів зв'язку подвоюється. Таким чином, DARP, при використанні нарівні з даним способом та пристроєм, дозволяє мережі GSM використовувати спільний канал (тобто, ARFCN який вже використовується), що 12 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 вже використовується для обслуговування додаткових користувачів. В одному прикладі, кожний ARFCN може використовуватися для двох користувачів застосовно до мови повної швидкості (FR) і 4 користувачів застосовно до мови половинної швидкості (HR). Також існує можливість обслуговування третього і навіть четвертого користувача, якщо MS мають чудову DARP продуктивність. Для того щоб обслуговувати додаткових користувачів, використовуючи один і той самий AFRCN в одному і тому самому часовому слоті, мережа передає RF сигнал додаткового користувача на тій самій несучій, використовуючи інше фазове зміщення, і призначає той самий канал трафіку (той самий ARFCN і часовий слот, які і використовуються) додатковому користувачеві, використовуючи інший TSC. Відповідно пакети модулюються разом з навчальною послідовністю, відповідною TSC. MS з можливостями DARP може виявити корисний або необхідний сигнал. Існує можливість додати третього і четвертого користувачів таким самим чином, як були додані перший і другий користувачі. Фіг. 8A прикладених креслень показує пристрій для функціонування в системі зв'язку з множинним доступом для створення першого і другого сигналів, що спільно використовують один канал. Перше джерело 401 даних і друге джерело 402 даних (для першої і другої віддаленої станції 123-127) утворюють перші дані 424 і другі дані 425 для передачі. Модуль 403 формування послідовності формує першу послідовність 404 і другу послідовність 405. Перший модуль 406 об'єднання об'єднує першу послідовність 404 з першими даними 424, щоб створити перші об'єднані дані 408. Другий модуль 407 об'єднання об'єднує другу послідовність 405 з другими даними 425, щоб створити другі об'єднані дані 409. Перші та другі об'єднані дані 408, 409 передаються на вхід модулятора 410 передавача для модуляції, як перших, так і других об'єднаних даних 408, 409, використовуючи першу несучу частоту 411 і перший часовий слот 412. У цьому прикладі несуча частота може формуватися осцилятором 421. Модулятор передавача видає перший модульований сигнал 413 і другий модульований сигнал 414 вихідному каскаду 415 RF. Вихідний каскад RF обробляє перший і другий модульовані сигнали 413, 414 за допомогою їх перетворення з підвищенням частоти із смуги частот вихідного сигналу до RF частоти. Перетворені з підвищенням частоти сигнали відправляються антенам 416 та 417, через які вони відповідно передаються. Перший і другий модульовані сигнали можуть об'єднуватися в модулі об'єднання до їх передачі. Модуль 422 об'єднання може бути частиною або модулятора 410 передавача, або вихідного каскаду 415 RF, або окремим пристроєм. Одна антена 416 забезпечує засіб для передачі об'єднаних першого та другого сигналів за допомогою випромінювання. Це ілюструється на Фіг. 8B. Фіг. 9 показує спосіб для використання пристроїв для функціонування в системі зв'язку з множинним доступом, щоб утворювати перший і другий сигнали, які спільно використовують один канал, показані на Фіг. 8A та 8B. Спосіб включає в себе виділення конкретної частоти каналу і конкретного часового слота базової станції 110, 111, 114 для використання при передачі до множини віддалених станцій 123-127, відповідно до чого кожній віддаленій станції 123-127 призначаються різні навчальні послідовності. Таким чином, в одному прикладі цей спосіб може виконуватися в контролері 151, 152 базової станції. В іншому прикладі цей спосіб може виконуватися в базовій станції 110, 111, 114. Дотримуючись початкового етапу 501 способу, на етапі 502 приймається рішення, чи встановити нове з'єднання між базовою станцією 110, 111, 114 і віддаленою станцією 123-127. Якщо відповіддю є НІ, то спосіб повертається до вихідного етапу 501, і описані вище етапи повторюються. Коли відповіддю є ТАК, тоді встановлюється нове з'єднання. Потім на етапі 503 приймається рішення про те, чи існує канал, що не використовується, (тобто, часовий слот, що не використовується, для будь-якої частоти каналу). Якщо часовий слот, що не використовується, існує на частоті каналу, що використовується або не використовується, то на етапі 504 виділяється новий часовий слот. Потім спосіб повертається до вихідного етапу 501, і описані вище етапи повторюються. Коли з часом більше не існує часового слота, що не використовується, (оскільки всі часові слоти використовуються для з'єднань), то відповіддю на питання на етапі 503 є НІ, і спосіб переходить до етапу 505. На етапі 505 для нового з'єднання вибирається часовий слот, що використовується, щоб спільно використовувати його з існуючим з'єднанням, відповідно до набору перших критеріїв. Можуть існувати різноманітні критерії. Наприклад, одним критерієм може бути те, що часовий слот може вибиратися, якщо він має низький трафік. Іншим критерієм може бути те, що часовий слот вже використовується не більш ніж однією віддаленою станцією 123-127. Зрозуміло, що можуть існувати інші можливі критерії, основані на способах планування мережі, що використовуються, і критерії не обмежуються цими двома прикладами. 13 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 Маючи вибраний часовий слот, що використовується, на частоті каналу для нового з'єднання, щоб спільно використовувати його нарівні з існуючим з'єднанням, потім на етапі 506 для нового з'єднання вибирається TSC відповідно до набору других критеріїв. Ці другі критерії можуть включати в себе деякі з критеріїв, що використовуються для вибору часового слота на етапі 505, або інші критерії. Один критерій полягає в тому, що TSC ще не використовується стільником або сектором для каналу, який містить часовий слот, що використовується. Іншим критерієм може бути те, що TSC не використовується по цьому каналу сусіднім стільником або сектором. Потім спосіб повертається до вихідного етапу 501, і описані вище етапи повторюються. Фіг. 10A прикладених креслень показує приклад, в якому спосіб за Фіг. 9 реалізовується в контролері 600 базової станції. У контролері 600 базової станції є процесор 660 контролера і підсистема 650 пам'яті. Етапи способу можуть зберігатися в програмному забезпеченні 680 в пам'яті 685 в підсистемі 650 пам'яті або в програмному забезпеченні 680 в пам'яті 685, що розміщується в процесорі 660 контролера, або в програмному забезпеченні 680 пам'яті 685 в контролері 600 базової станції або в деякому іншому цифровому сигнальному процесорі (DSP) або в інших видах апаратного забезпечення. Контролер 600 базової станції з‟єднаний з центром 610 мобільної комутації, а також з базовими станціями 620, 630 та 640, як показано на Фіг. 10A. У підсистемі 650 пам'яті показані частини трьох таблиць 651, 652, 653 даних. Кожна таблиця даних зберігає значення параметрів для набору віддалених станцій 123, 124, що вказуються стовпцем, позначеним як MS. Таблиця 651 зберігає значення коду навчальної послідовності. Таблиця 652 зберігає значення для номера TS часового слота. Таблиця 653 зберігає значення частоти CHF каналу. Зрозуміло, що таблиці даних можуть, як альтернатива, бути скомпоновані у вигляді багатомірної єдиної таблиці або декількох таблиць розмірності, відмінних від тих, що показані на Фіг. 10A. Процесор 660 контролера здійснює зв'язок через шину 670 даних з підсистемою 650 пам'яті, щоб відправляти і приймати значення параметрів до/від підсистеми 650 пам'яті. У процесорі 660 контролера містяться функції, які включають в себе функцію 661 для формування команди дозволу на доступ, функцію 662 для відправки команди дозволу на доступ базовій станції 620, 630, 640, функцію 663 для формування повідомлення призначення трафіку, і функцію 664 для відправки повідомлення призначення трафіку базовій станції 620, 630 або 640. Ці функції можуть виконуватися, використовуючи програмне забезпечення 680, що зберігається в пам'яті 685. У процесорі 660 контролера або де-небудь ще в контролері 600 базової станції, може існувати функція 665 керування потужністю для керування рівнем потужності сигналу, що передається базовою станцією 620, 630 або 640. Зрозуміло, що функції, показані як такі, що знаходяться в контролері 600 базової станції, а саме в підсистемі 650 пам'яті і процесорі 660 контролера, також можуть розміщуватися в центрі 610 мобільної комутації. Рівнозначно деякі або всі функції, описані як частина контролера 600 базової станції, можуть в рівній мірі розміщуватися в одній або більше базових станціях 620, 630 або 640. Фіг. 10B є блок-схемою послідовності операцій, що розкриває етапи, що виконуються контролером 600 базової станції. При виділенні віддаленої станції 123, 124 (наприклад, віддаленої станції MS 123) каналу, наприклад, коли віддалена базова станція 123 запитує послугу, базова станція 620, 630, 640, бажаюча обслуговувати віддалену станцію 123, 124, відправляє контролеру 600 базової станції повідомлення запиту на призначення каналу. Процесор 600 контролера, по прийому повідомлення запиту на етапі 602 через шину 670 даних, визначає, чи потрібне нове з'єднання. Якщо відповіддю є НІ, то спосіб повертається до вихідного етапу 601, і описані вище етапи повторюються. Якщо відповіддю є ТАК, то ініціюється встановлення нового з'єднання. Потім на етапі 603 приймається рішення про те, чи існує канал, що не використовується, (тобто, часовий слот, що не використовується, для будь-якої частоти каналу). Якщо на частоті каналу, що використовується або не використовується, часовий слот, що не використовується, існує, то потім на етапі 604 виділяється новий часовий слот. Потім спосіб повертається до вихідного етапу 601, і описані вище етапи повторюються. З іншого боку, якщо процесор 660 контролера визначає, що на будь-якій частоті каналу немає часового слота, що не використовується, то він вибирає часовий слот, що використовується. Див. етап 605 на Фіг. 10B. Вибір може основуватися на доступі до підсистеми 650 пам'яті або до іншої пам'яті 685 для одержання інформації по критеріях, таких як поточна завантаженість часових слотів, і чи використовують DARP обидві або тільки одна з віддалених станцій 123, 124. Процесор 660 контролера вибирає часовий слот, що використовується, і вибирає код навчальної послідовності для часового слота. Див. етап 606 на Фіг. 10B. Оскільки 14 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 часовий слот вже використовується, то це буде другою навчальною послідовністю, вибраною для цього часового слота. Для того щоб застосувати критерії до вибору часового слота, процесор 660 контролера одержує доступ до пам'яті 650 через шину 670 даних, або одержує доступ до іншої пам'яті 685, щоб одержати інформацію, наприклад, інформацію про поточне виділення часових слотів або навчальних послідовностей, або обидві інформації, і чи мають віддалені станції 123, 124 можливості DARP. Потім процесор 660 контролера формує команду (661 або 663) і відправляє команду (662 або 664) базовій станції 620, щоб призначити частоти каналу, часовий слот і навчальну послідовність віддаленій станції 123. Потім спосіб повертається до вихідного етапу 601, і описані вище етапи повторюються. Фіг. 11 показує потік сигналів в базовій станції 620, 920. Інтерфейс 921 контролера базової станції здійснює зв'язок через лінію 950 зв'язку з контролером 600 базової станції. Лінія 950 зв'язку може бути, наприклад, кабелем передачі даних або RF лінією. Процесор 960 контролера здійснює зв'язок і керує через шину 970 даних компонентами 922, 923 та 924 приймача і компонентами 927, 928 та 929 передавача. Процесор 960 контролера здійснює зв'язок через шину 980 даних з інтерфейсом 921 BSC. Шина 970 даних може містити тільки одну шину або декілька шин і може бути частково і повністю двонаправленою. Шини 970 та 980 даних можуть бути однією і тією самою шиною. В одному прикладі, повідомлення, що запитує дозвіл на канал, приймається від віддаленої станції 123, 124 в кодованому, модульованому сигналі, що випромінюється антеною 925 базової станції, і передається як вхідні дані в перемикач 926 дуплексора. Цей сигнал проходить через приймальний порт перемикача 926 дуплексора до вхідного каскаду 924 приймача, який обробляє сигнал (наприклад, за допомогою перетворення із зниженням частоти, фільтрації і посилення). Демодулятор 923 приймача демодулює оброблений сигнал і видає демодульований сигнал модулю 922 декодування і де-перемежовування каналу, який декодує і знімає перемежовування з демодульованого сигналу і видає підсумкові дані процесору 960 контролера. Процесор 960 контролера витягує з підсумкових даних повідомлення, що запитує дозвіл на канал. Процесор 960 контролера відправляє повідомлення через інтерфейс 921 контролера базової станції до контролера 600 базової станції. Потім контролер 600 базової станції виконує функції з надання або відхилення дозволу на канал віддаленої станції 123, 124, або незалежно, або спільно з центром 610 мобільної комутації. Контролер 600 базової станції формує і відправляє команди дозволу на доступ та інші сигнали цифрового зв'язку або трафіку віддаленим станціям 123, 124, наприклад, повідомлення призначення, до інтерфейсу 921 BSC через лінію 950 зв'язку. Потім сигнали відправляються через шину 980 даних процесору 960 контролера. Процесор 960 контролера видає сигнали для віддалених станцій 123, 124 модулю 929 кодування і перемежовування, і закодовані і піддані перемежовуванню сигнали потім проходять до модулятора 928 передавача. На Фіг. 11 можна бачити, що існує декілька сигналів, що передаються модулятору 928 передавача, при цьому кожний сигнал призначений віддаленій станції 123, 124. Ці декілька сигналів можуть об'єднуватися в модуляторі 928 передавача, щоб надати об'єднаний модульований сигнал, що має I та Q компоненти, як показано на Фіг. 11. Однак об'єднання декількох сигналів може, як альтернатива, виконуватися після модуляції в модулі 927 вихідного каскаду передавача і або на інших етапах передачі. Модульований об'єднаний сигнал видається з вихідного каскаду 927 передавача і передається до порту передачі перемикача 926 дуплексора. Потім сигнал видається через загальний або антенний порт перемикача 926 дуплексора до антени 925 для передачі. В іншому прикладі, друге повідомлення від другої віддаленої станції 123, 124, що запитує дозвіл на канал, приймається у другому прийнятому сигналі антеною 925 базової станції. Другий прийнятий сигнал обробляється, як описано вище, і запит на дозвіл каналу відправляється в обробленому другому прийнятому сигналі контролеру 600 базової станції. Контролер 600 базової станції формує і відправляє базовій станції 620, 920 друге повідомлення дозволу на доступ, як описувалося вище, і базова станція 620, 920 передає сигнал, що містить друге повідомлення дозволу на доступ, як описано вище, віддаленій станції 123, 124. Фіг. 12 показує приклад компонування для зберігання даних в підсистемі 650 пам'яті, яка може знаходитися в контролері 600 базової станції (BSC) системи 100 стільникового зв'язку. Таблиця 1001 на Фіг. 12 є таблицею значень частот каналів, призначених віддаленим станціям 123-127, при цьому віддалені станції 123-127 пронумеровані. Таблиця 1002 є таблицею значень часових слотів, в якій номери віддалених станцій 123-127 показані навпроти номерів часових слотів. Можна бачити, що номер 3 часового слота призначений віддаленим станціям 123, 124 та 15 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 229. Аналогічним чином, таблиця 1003 показує таблицю даних, що виділяє навчальні послідовності (TSC) віддаленим станціям 123-127. Таблиця 1005 на Фіг. 12 показує збільшену таблицю даних, яка є багатомірний, щоб включати в себе всі параметри, показані у вже описаних таблицях 1001, 1002 та 1103. Зрозуміло, що частина таблиці 1005, показана на Фіг. 12, є невеликою частиною повної таблиці, яка повинна використовуватися. Таблиця 1105 показує виділення наборів виділення частот, причому кожний набір виділення частот відповідає набору частот, що використовується в конкретному секторі стільника або в стільнику. У Таблиці 1005, набір f1 виділення частот призначений всім віддаленим станціям 123-127, показаним в таблиці 1005 на Фіг. 12. Зрозуміло, що інші частини Таблиці 1005, які не показані, будуть показувати набори f2, f3 тощо виділення частот, призначені іншим віддаленим станціям 123-127. Четвертий рядок даних показує відсутність значень, при цьому крапки вказують на те, що існує багато можливих значень, не показаних між рядками 3 та 5 даних в таблиці 1001. Фазовий Зсув Абсолютна фаза модуляції для двох сигналів, що передаються базовою станцією 110, 111, 114, може бути не однаковою. Для того, щоб обслуговувати додаткових користувачів, використовуючи той самий канал (co-TCH), додатково до забезпечення більш ніж одного TSC, мережа може здійснювати фазовий зсув символів RF сигналу нової віддаленої станції спільного каналу (co-TCH) відносно існуючої віддаленої станції(ій) co-TCH. По можливості мережа може керувати ними за допомогою рівномірно розподіленого просторового зсуву фази, тим самим поліпшуючи продуктивність приймача. Наприклад, фазовий зсув несучої частоти (що має конкретний ARFCN) для двох користувачів повинен становити 90 градусів, трьох користувачів 60 градусів. Фазовий зсув несучої (ARFCN) для чотирьох користувачів повинен становити 45 градусів. Як сформульовано вище, користувачі будуть використовувати різні TSC. Кожній додатковій MS 123-127 даного способу та пристрою призначаються різні TSC, і вони використовують свої власні TSC та DARP для одержання своїх власних даних трафіку. Таким чином, застосовно до поліпшеної продуктивності DARP, два сигнали, призначені двом різним мобільним станціям (віддаленим станціям) 123, 124, можуть в ідеалі бути з фазовим зсувом на /2, застосовно до їх імпульсної характеристики каналу, але менше значення також буде забезпечувати адекватну продуктивність. Коли першій і другій віддаленим станціям 123, 124 призначений один і той самий канал (тобто, один і той самий часовий слот по одній і тій самій несучій частоті), переважно, сигнали можуть передаватися двом віддаленим станціям 123, 124 (використовуючи різні навчальні послідовності, як описано раніше) таким чином, що модулятор 928 модулює два сигнали з фазовим зсувом в 90 градусів відносно один одного, тим самим додатково зменшуючи взаємні перешкоди сигналів завдяки фазовому рознесенню. Таким чином, наприклад, I та Q вибірки, що виходять з модулятора 928, можуть являти собою один з двох сигналів, при цьому сигнали розділені по фазі на 90 градусів. Таким чином, модулятор 928 вносить зсув по фазі між сигналами для двох віддалених станцій 123, 124. У випадку, коли спільно використовується один і той самий канал декількох віддалених станцій 123, 124, може формуватися множина наборів I та Q вибірок з різними зміщеннями. Наприклад, якщо існує третій сигнал для третьої віддаленої станції 123, 124 по тому самому каналу, модулятор 928, переважно, вносить фазові зсуви в 60 градусів і 120 градусів для другого і третього сигналів відносно фази першого сигналу, і підсумкові I та Q вибірки являють собою всі три сигнали. Наприклад, I та Q вибірки можуть являти собою векторну суму трьох сигналів. Таким чином, модулятор 928 передавача забезпечує в базовій станції 620, 920 засіб для внесення зсуву по фазі між одночасними сигналами, що використовують один і той самий часовий слот на одній і тій самій частоті і призначені різним віддаленим станціям 123, 124. Такий засіб може забезпечуватися іншими способами. Наприклад, в модуляторі 928 можуть формуватися окремі сигнали, а підсумкові аналогові сигнали можуть об'єднуватися у вихідному каскаді 927 передавача за допомогою проходження одного з них через елемент фазового зсуву і потім простого підсумовування сигналу з фазовим зміщенням і сигналу без фазового зміщення. Аспекти Керування Потужністю Наведена нижче Таблиця 2 показує приклад значень частоти, часового слота, навчальної послідовності і рівня потужності сигналу каналу, що приймається, застосовно до сигналів, які передаються двома базовими станціями 110 та 114, як показано на Фіг. 5, і приймаються віддаленими станціями з 123 по 127. 60 16 UA 101402 C2 Таблиця 2 Рядок 1 10 15 20 25 30 35 40 Віддалена станція 1, що приймає сигнал Базова Станція 1, обслуговуюча Віддалену станцію 1 2 3 4 5 6 7 8 9 10 5 БАЗОВА СТАНЦІЯ, що передає сигнал 114 114 114 114 114 114 110 110 110 126 123 124 123 124 125 124 125 127 114 114 114 114 114 110 114 110 110 Віддалена станція 2, для якої призначений сигнал 126 123 124 124 123 124 125 125 127 Частота Каналу TS Низхідної лінії зв'язку 32 32 32 32 32 32 32 32 32 5 3 3 3 3 3 3 3 3 TSC Рівень потужності сигналу MS, що приймається Категорія сигналу TSC3 TSC2 TSC3 TSC3 TSC2 TSC3 TSC1 TSC1 TSC4 -33 дБм -67 дБм -102 дБм -67 дБм -102 дБм -105 дБм -99 дБм -101 дБм -57 дБм Корисний Корисний Корисний Перешкода Перешкода Перешкода Перешкода Корисний Корисний Рядки 3 та 4 Таблиці 2, виділені жирним прямокутником, показують як віддалену станцію 123, так і віддалену станцію 124, що використовують частоту каналу з індексом 32 і використовують часовий слот 3 для прийому сигналу від базової станції 114, але з різними виділеними навчальними послідовностями TSC2 та TSC3, відповідно. Аналогічним чином, рядки 9 та 10, так само показують одну і ту саму частоту каналу і часовий слот, що використовуються двома віддаленими станціями 125, 127 для прийому сигналів від однієї і тієї самої базової станції 110. Може бути видно, що в кожному випадку рівні потужності корисних сигналів, що приймаються на віддаленій станції 125, 127 по суті різні застосовно до двох віддалених станцій 125, 127. Виділені рядки 3 та 4 Таблиці 2 показують, що базова станція 114 передає сигнал для віддаленої станції 123, а також передає сигнал для віддаленої станції 124. Рівень потужності, що приймається на віддаленій станції 123 становить -67 дБм, тоді як рівень потужності, що приймається, на віддаленій станції 124 становить -102 дБм. Рядки 9 та 10 Таблиці 2 показують, що базова станція 110 передає сигнал для віддаленої станції 125, а також передає сигнал для віддаленої станції 127. Рівень потужності, що приймається, на віддаленій станції 125, становить -101 дБм, тоді як рівень потужності, що приймається, на віддаленій станції 127 становить -57 дБм. Велика різниця в рівні потужності, в кожному випадку, може бути викликана різними відстанями між віддаленими станціями 125, 127 і базовою станцією 110. Як альтернатива, різниця в рівні потужності може бути викликана різними втратами в тракті передачі або різними величинами заглушення корисного сигналу, викликаного багатопроменевим поширенням сигналів, між базовою станцією, що передає сигнали, і віддаленою станцією, що приймає сигнали, для однієї віддаленої станції в порівнянні з іншою віддаленою станцією. Хоча ця різниця в рівні потужності, що приймається, на одній віддаленій станції в порівнянні з іншою віддаленою станцією не є навмисною та ідеальною для планування стільників, вона не компрометує функціонування даного способу та пристрою. Віддалена станція 123-127, яка має можливості DARP, може успішно демодулювати будьякий один з двох одночасно сигналів, що приймаються по спільному каналу, доки амплітуди або рівні потужності двох сигналів є схожими на антені віддаленої станції 123-127. Це є досяжним, якщо сигнали передаються за допомогою однієї і тієї самої базової станції 110, 111, 114 (може мати більш ніж одну антену, наприклад, одну на сигнал) і рівні потужності двох сигналів, що передаються, є по суті одними і тими самими, оскільки при цьому кожна віддалена станція 123127 приймає два сигнали, по суті, на одному і тому самому рівні потужності (в межах, наприклад, 6 дБ). Потужності, що передаються, схожі, якщо або базова станція 110, 111, 114 виконана з можливістю передачі двох сигналів зі схожими рівнями потужності, або базова станція 110, 111, 114 передає обидва сигнали з фіксованим рівнем потужності. Ця ситуація може бути проілюстрована за допомогою додаткового посилання на Таблицю 2 та Таблицю 3. У той час як Таблиця 2 показує віддалені станції 123, 124, що приймають від базової станції 114 сигнали, які мають, по суті, різні рівні потужності, при найближчому розгляді може бути видно що, як показано рядками 3 та 5 Таблиці 2, віддалена станція 123 приймає два сигнали від базової станції 114 на одному і тому самому рівні потужності (- 67 дБм), при цьому один сигнал є корисним сигналом, призначеним віддаленій станції 123, а інший сигнал є небажаним сигналом, який призначений віддаленій станції 124. Таким чином, в цьому прикладі показано, 17 UA 101402 C2 5 10 що критерій для віддаленої станції 123-127 застосовно до прийому сигналів, що мають схожі рівні потужності, задовольняється. Якщо мобільна станція 123 має DARP приймач, то, отже, в цьому прикладі вона може демодулювати корисний сигнал і заглушити небажаний сигнал. Аналогічним чином, за допомогою розгляду рядків 4 та 6 Таблиці 2 (вище) можна бачити, що віддалена станція 124 приймає два сигнали, які спільно використовують один і той самий канал і який має один і той самий рівень потужності (- 102 дБм). Обидва сигнали виходять від базової станції 114. Один з двох сигналів є корисним сигналом для віддаленої станції 124, а інший сигнал є небажаним сигналом, який призначений для використання віддаленою станцією 123. Щоб додатково проілюструвати вищеописані концепції, Таблиця 3 є зміненим варіантом Таблиці 2, в якому рядки Таблиці 2 просто перевпорядковані. Видно, що кожна з віддалених станцій 123 та 124 приймає від базової станції 114 два сигнали, корисний і небажаний сигнал, які мають один і той самий канал і схожі рівні потужності. Так само, віддалена станція 125 приймає від двох різних базових станцій 110, 114 два сигнали, корисний і небажаний сигнал, які мають один і той самий канал і схожі рівні потужності. 15 Таблиця 3 Рядок 1 2 3 4 5 6 7 8 9 10 11 20 25 30 35 40 БАЗОВА СТАНЦІЯ, що передає сигнал Віддалена станція 1, що приймає сигнал 114 114 114 126 123 123 Базова Станція 1, обслуговуюча Віддалену станцію 1 114 114 114 114 114 110 124 124 124 114 110 110 125 125 127 Віддалена станція 2, для якої призначений сигнал Частота Каналу TS Низхідної лінії зв'язку 126 123 124 32 32 32 114 114 114 123 124 125 110 110 110 124 125 127 TSC Рівень потужності сигналу MS, що приймається Категорія сигналу 5 3 3 TSC3 TSC2 TSC3 -33 дБм -67 дБм -67 дБм Корисний Корисний перешкода 32 32 32 3 3 3 TSC2 TSC3 TSC1 -102 дБм -102 дБм -99 дБм Перешкода Корисний Перешкода 32 32 32 3 3 3 TSC3 TSC1 TSC4 -105 дБм -101 дБм -57 дБм Перешкода Корисний Корисний Описані вище пристрій та спосіб були змоделювати, і спосіб показав себе як добре працюючий в системі GSM. Описане вище і показане на Фіг. 8A, 8B, 10A, 11 та 12 пристрій може бути частиною, наприклад, базової станції 110, 111, 114 системи GSM. Відповідно до іншого аспекту даного способу та пристрою застосовно до базової станції 110, 111, 114 можливо встановити виклик з двома віддаленими станціями 123-127, використовуючи один і той самий канал, таким чином, що перша віддалена станція 123-127 має приймач DARP, а друга віддалена станція 123-127 не має приймача DARP. Амплітуди сигналів, що приймаються двома віддаленими станціями 124-127, розрізнюються на величину в діапазоні значень, в одному прикладі вона може бути між 8 дБ та 10 дБ, а також амплітуда сигналу, призначеного для віддаленої станції з DARP, нижче амплітуди сигналу, призначеного віддаленій станції 124-127 без DARP. Мобільна станція з підтримкою MUROS або без MUROS може розглядати свій небажаний сигнал як перешкоду. Однак застосовно до MUROS, обидва сигнали можуть розглядатися в стільнику як корисні сигнали. Перевага мереж з підтримкою MUROS (наприклад, BS або BSC) полягає в тому, що BS 110, 111, 114 може використовувати дві або більше навчальних послідовностей на один часовий слот, замість тільки однієї, так що обидва сигнали можуть розглядатися як корисні сигнали. BS 110, 111, 114 передає сигнали з прийнятними амплітудами, такими, що кожна мобільна станція приймає свій сигнал з достатньо високою амплітудою, і два сигнали підтримують відношення амплітуд таке, що можуть бути виявлені два сигнали, відповідні двом навчальним послідовностям. Ця можливість може бути реалізована, використовуючи програмне забезпечення, що зберігається в пам'яті в BS 110, 111, 114 або BSC 600. Наприклад, MS 123-127 вибираються для створення пари на основі їх втрат в тракті передачі і на основі існуючої наявності каналу трафіку. Однак MUROS може функціонувати, якщо втрати в тракті передачі сильно відрізняються для однієї мобільної станції в порівнянні з 18 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 іншою мобільною станцією 123-127. Це може мати місце, коли одна мобільна станція 123-127 знаходиться набагато далі від BS 110, 111, 114. Відносно керування потужністю, існують різні можливі поєднання об'єднань в пари. Обидві MS 123-127 можуть бути з можливостями DARP, або може бути тільки одна з можливостями DARP. В обох випадках, прийняті амплітуди або рівні потужності на мобільних станціях 123-127 можуть знаходитися в межах 10 дБ по відношенню один до одного, і це також належить і до MS 2. Проте, якщо тільки одна MS має можливості DARP, то додатковим обмеженням є те, що мобільна станція 123-127 без-DARP повинна мати свій корисний перший сигнал, який сильніше, ніж другий сигнал (в одному прикладі щонайменше на 8 дБ сильніше, ніж другий сигнал). Мобільна станція 123-127 з можливостями DARP приймає свій другий сигнал, що знаходиться нижче першого сигналу, на не більш ніж нижнє порогове значення (в одному прикладі, це становить не нижче ніж на 10 дБ). Таким чином, в одному прикладі, відношення амплітуд може складати від 0 дБ до +10 дБ для пари DARP/DARP базових станцій 123-127 або від 8 дБ до 10 дБ більш сильного сигналу для пари без-DARP/DARP на користь мобільної станції без-DARP. Так само переважним для BS 110, 111, 114 є передавати два сигнали таким чином, щоб кожна MS 123-127 приймала свій корисний сигнал з амплітудою вище її порога чутливості. (В одному прикладі, це відповідає рівню щонайменше на 6 дБ вище її порогу чутливості). Таким чином, якщо одна MS 123-127 має більше втрат в тракті передачі, BS 110, 111, 114 передає сигнал MS з відповідною амплітудою, щоб відповідним чином виконати цю умову. Це задає абсолютну амплітуду. Далі, відмінність від іншого сигналу визначає абсолютну амплітуду цього іншого сигналу. Фіг. 13 показує приклад архітектури приймача застосовно до віддаленої станції 123-127 згідно з даним способом і пристроєм, що має можливість DARP. В одному прикладі, приймач виконаний з можливістю використання або модуля 1105 корекції із заглушенням перешкод за допомогою однієї антени (SAIC), або модуля 1106 корекції з оцінкою максимальної правдоподібності послідовності (MLSE). Так само можуть використовуватися інші модулі корекції, що реалізовують інші протоколи. Модуль корекції з SAIC є переважним до використання, при прийомі двох сигналів, що мають схожі амплітуди. Модуль корекції з MLSE, як правило, використовується, коли амплітуди сигналів, що приймаються, не схожі, наприклад, коли корисний сигнал має амплітуду набагато вище, ніж у небажаного сигналу спільного каналу. Фіг. 14 показує спрощене представлення частини системи GSM, виконаної з можливістю призначення одного і того самого каналу двом віддаленим станціям 123-127. Система містить підсистему приймача-передавача базової станції (BTS) або базову станцію 110, і дві віддалені станції, мобільні станції 125 та 127. Мережа може призначити за допомогою підсистеми 110 приймача-передавача базової станції одну і ту саму частоту каналу і одну і той самий часовий слот двом віддаленим станціям 125 та 127. Мережа виділяє різні навчальні послідовності двом віддаленим станціям 125 та 127. Обидві віддалені станції 125 та 127 є мобільними станціями, і обом призначена частота каналу, що має ARFCN, рівний 160, і часовий слот з номером індексу часового слота TS, що дорівнює 3. Відділеній станції 125 призначена навчальна послідовність TSC з номером 5, тоді як станції 127 призначена навчальна послідовність TSC з номером 0. Кожна віддалена станція 125, 127 буде приймати свій власний сигнал (показаний на кресленні суцільними лініями) спільно із сигналом, призначеним іншій віддаленій станції 125, 127 (показаний на фігурі пунктирними лініями). Кожна віддалена станція 125, 127 здатна демодулювати свій власний сигнал, заглушуючи при цьому небажаний сигнал. Як описано вище, відповідно до даного способу та пристрою, одна базова станція 110, 111, 114 може передавати перший і другий сигнал, при цьому сигнали призначені першій і другій віддаленим станціям 123-127, відповідно, і кожний сигнал передається по одному і тому каналу, і кожний сигнал має різну навчальну послідовність. Перша віддалена станція 123-127, що має можливості DARP, здатна використовувати навчальні послідовності, щоб відрізняти перший сигнал від другого сигналу і демодулювати і використовувати перший сигнал, коли амплітуди першого і другого сигналів по суті знаходяться в межах різниці по потужності в 10 дБ один відносно одного. Згідно з Фіг. 14, мережа призначає одні і ті самі фізичні ресурси двом мобільним станціям, але виділяє їм різні навчальні послідовності. Кожна мобільна станція буде приймати свій власний сигнал (показаний на Фіг. 14 суцільною лінією) і той, що призначений іншому користувачеві co-TCH (показаний на Фіг. 14 пунктирною лінією). По низхідній лінії зв'язку, кожна мобільна станція буде розглядати сигнал, призначений іншій мобільній станції, як CCI, і буде заглушувати перешкоди. Таким чином, для заглушення перешкод з боку іншого користувача MUROS можуть використовуватися різні навчальні послідовності. Об'єднання MS в пари 19 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно до того, яким чином реалізовані даний спосіб та пристрій, може бути корисним ідентифікувати те, які з MS, з‟єднані з конкретною BS, що мають можливість MUROS, не відповідаючи на можливість радіодоступу коду категорії обслуговування MUROS (оскільки бажано об'єднати в пару традиційний UE з UE з функцією MUROS). BS може ідентифікувати DARP можливості MS за допомогою запиту коду категорії обслуговування MS. Код категорії обслуговування є декларацією MS про свої можливості для BS. Це описано у 24.008 в TS10.5.1.5-7 в стандартах GERAN. Стандарти визначають код категорії обслуговування, що вказує можливості DARP застосовно до MS, але досі не були визначені код категорії обслуговування MUROS або код категорії обслуговування, підтримуючий нову навчальну послідовність. Таким чином, неможливо ідентифікувати, чи має MS можливості MUROS, використовуючи код категорії обслуговування існуючої MS. Додатково, незважаючи на визначення в стандартах коду категорії обслуговування для DARP, стандарти не вимагають від MS відправляти код категорії обслуговування до BS, інформуючи BS про її можливості. Багато виробників розробляють MS з можливостями DARP без можливості відправки коду категорії обслуговування для DARP до BS під час процедур встановлення виклику, побоюючись, що для MS з боку BS будуть автоматично призначені більш зашумлені канали, тим самим потенційно погіршуючи зв'язок за допомогою цієї MS. З цієї причини на сьогоднішній день неможливо з будь-якою упевненістю ідентифікувати, чи має MS можливості MUROS або навіть можливості DARP. Бажаним є, дозволити діючим MS брати участь в функціонуванні MUROS, якщо вони мають ці можливості. Теоретично для BS можливо ідентифікувати можливості MUROS в MS на основі Міжнародного Ідентифікатора Мобільного Обладнання (IMEI) застосовно до MS. BS може встановити IMEI відносно MS за допомогою його безпосереднього запиту у MS. IMEI є унікальним для MS і може використовуватися як посилання в базу даних, розміщену де-небудь в мережі, тим самим ідентифікуючи модель мобільного телефону, до якої належить MS, і додатково її можливості, такі як DARP та MUROS. Якщо телефон має можливості DARP або MUROS, то він буде розглядатися BS як кандидат для спільного використання слота з іншою прийнятною MS. Однак хоча використання IMEI теоретично можливе, тільки наявність можливостей DARP або MUROS не є достатнім критерієм для визначення того, чи може конкретна MS спільно використовувати TDMA слот з іншою MS. У процесі роботи, BS буде формувати список MS, в даний момент з‟єднаних з BS, які мають можливості DARP або MUROS. Ідентифікація MS, здатних спільно використовувати конкретний слот, враховує інші критерії. По-перше, може бути встановлена здатність MS до заглушення перешкод в заданому зашумленому оточенні. (Див. етап 1610 блок-схеми на Фіг. 35). Ці знання використовуються для виділення MS найбільш прийнятного доступного слота, що спільно використовується. (Див. етап 1620 блок-схеми на Фіг. 35). Вони також використовуються для дозволу об'єднання в найкращу пару з іншою MS кандидатом. (Див. етап 1630 блок-схеми на Фіг. 35). Одним способом визначення здатності MS до заглушення перешкод є відправка 'пакету виявлення'. Це короткий радіо пакет, в якому сигнал, необхідний для одержання MS, має накладені на нього відомим зразком перешкод. Пакет виявлення містить основний мовний сигнал з накладеним CCI сигналом на керованих рівнях потужності. При відправці пакету виявлення відправляється і навчальна послідовність, відмінна від тієї, що використовується для поточного виклику. Це відрізняє пакет виявлення від фактичного голосового сигналу. У конкретному варіанті реалізації даного способу та пристрою, вимірюється Імовірність Бітової Помилки (BEP). (Також можуть використовуватися інші параметри, що відображають здатність віддаленої станції до заглушення перешкод, як розглядається нижче). Цей параметр повертається до BS під час періодичного звіту MS. У стандартах GERAN, BEP являє собою значення 0-31, при цьому значення 0 відповідає імовірності бітової помилки в 25%, а значення 31 відповідає імовірності в 0,025%. Іншими словами, чим вище BEP, тим вища здатність MS до заглушення перешкод. BEP повідомляється як частина «звіту розширених вимірювань». Як тільки пакет відправлений, якщо BEP для MS падає нижче заданого порогового значення в подальшому звіті, то MS розглядається як неприйнятна для функціонування MUROS. При моделюванні, було показано, що сприятливим вибором порогового значення BEP буде значення щонайменше рівне 25. Повинно бути зазначено, що BEP одержується за допомогою відправки пакету по каналу і вимірювання числа помилок в пакеті на боці MS. Проте, BEP по своїй суті може бути недостатньо точною одиницею вимірювання якостей MS і каналу, зокрема, якщо існує істотна зміна частоти помилки протягом пакету. Внаслідок цього переважним може бути основувати рішення про можливість функціонування MUROS на середньому значенні BEP, 20 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 що бере до уваги коваріацію BEP (CVBEP). Ці дві величини передбачені стандартами як такі, що представляються в звіті, який MS відправляє BS. Як альтернатива, рішення може основуватися на параметрі RxQual, що повертається до BS від MS для одного періоду SACCH (0,48 мс). RxQual є значенням між 0 та 7, де кожне значення відповідає оцінному числу бітових помилок в деякому числі пакетів (див. 3GPP TS 05.08). Це є визначеним стандартом одиницею вимірювання якості прийому, що складається з восьми рівнів, і відповідає Частоті Помилкових Бітів (BER) в прийнятому сигналі. Чим вища частота помилок, тим вище RxQual. Моделювання показали, що RxQual, рівне 2 і нижче, буде сприятливим вибором як порогове значення для визначення можливості функціонування MUROS. Альтернативно, як критерій вибору може в рівній мірі використовуватися параметр RxLev. RxLev показує середню силу сигналу, що приймається в дБм. Він також може повідомлятися до MS після пакету виявлення. Як сприятливе значення показало себе значення RxLev щонайменше рівне 100 дБм. Хоча були описані конкретні критерії для об'єднання в пари з MUROS, для фахівця у відповідній галузі повинне бути очевидно, що замість або в поєднанні з вказаними вище критеріями можуть використовуватися інші критерії. Спільне Виявлення по Висхідній лінії зв'язку Даний спосіб та пристрій використовують GMSK і можливості DARP телефонної трубки, щоб уникнути необхідності в забезпеченні нового способу модуляції застосовно до мережі. Мережа може використовувати у висхідній лінії зв'язку існуючі способи для розділення кожного користувача, наприклад, спільне виявлення. Цей спосіб використовує призначення спільного каналу, при якому одні і ті самі фізичні ресурси призначаються двом різним мобільним станціям, але кожній мобільній станції призначається різна навчальна послідовність. У висхідній лінії зв'язку кожна мобільна станція 123-127 даного способу і пристрою може використовувати різну навчальну послідовність. Мережа може використовувати спосіб спільного виявлення для розділення двох користувачів по висхідній лінії зв'язку. Мовний кодек і відстань до нового користувача Для зниження перешкод відносно інших стільників, BS 110, 111, 114 керує потужністю низхідної лінії зв'язку відповідно до відстані від неї до віддаленої або мобільної станції. Коли MS 123-127 знаходиться близько до BS 110, 111, 114 рівень RF потужності BS 110, 111, 114, що передається, до MS 123-127 по низхідній лінії зв'язку може бути нижчим, ніж для віддалених станцій 123-127, які достатньо далекі від BS 110, 111, 114. Рівні потужності для користувачів спільного каналу, коли вони спільно використовують один і той самий ARFCN і часовий слот, достатньо високі застосовно до викликаючих пристроїв, які достатньо віддалені. Вони обидва можуть мати той самий рівень потужності, але це може бути поліпшено, якщо мережа враховує відстань користувачів спільного каналу до базової станції 110, 111, 114. В одному прикладі, потужність може керуватися за допомогою ідентифікації відстані та оцінки потужності низхідної лінії зв'язку, необхідної для нового користувача 123-127. Це може бути виконане за допомогою параметра компенсації часу проходження сигналу (TA) для кожного користувача 123-127. Кожний канал RACH користувача 123-127 надає цю інформацію до BS 110, 111, 114. Схожі Відстані для Користувачів Іншою новою можливістю є вибір нового користувача з відстанню, схожою з відстанню поточного/існуючого користувача. Мережа може ідентифікувати канал трафіку (TCH=ARFCN та TS) існуючого користувача, який знаходиться в тому самому стільнику і на схожій відстані, і вимагає приблизно того самого рівня потужності, який ідентифікований вище. Також іншою новою можливістю є те, що потім мережа може призначити цей TCH новому користувачеві з TSC, відмінним від того, що є у існуючого користувача TCH. Вибір Мовного Кодека Іншим міркуванням є те, що заглушення CCI в мобільній станції з можливостями DARP буде сильно залежати від того, який мовний кодек використовується. Таким чином, мережа (NW) може використовувати цей критерій і призначати різні рівні потужності низхідної лінії зв'язку відповідно до відстані до віддаленої станції 123-127 і кодека, що використовується. Таким чином, кращим варіантом було б, якби мережа виявила користувачів спільного каналу, що знаходяться на схожій відстані до BS 110, 111, 114. Це зумовлено обмеженнями на продуктивність заглушення CCI. Якщо один сигнал дуже сильний в порівнянні з іншим, більш слабкий сигнал може бути не виявлений через перешкоди. Внаслідок цього, мережа може враховувати відстань від BS 110, 111, 114 до нових користувачів, при призначенні спільних каналів і спільних слотів. Нижче описані процедури, які може виконувати мережа для зменшення перешкод відносно інших стільників. 21 UA 101402 C2 5 10 15 20 25 30 35 Стрибкоподібна зміна частоти для Досягнення Рознесення Користувачів і одержання повної переваги DTx Голосові виклики можуть передаватися в режимі DTx (переривчастої передачі). Цей режим полягає в тому, що виділений пакет TCH може бути безшумними протягом періоду відсутності мови (в той час як хтось слухає). Перевага цього полягає в тому, що коли кожний TCH в стільнику використовує DTx, то знижується сумарний рівень потужності обслуговуючого стільника як по UL, так і DL, тим самим може бути знижений вплив перешкод на інші стільники. Це має відчутний ефект, оскільки користувачі звичайно слухають протягом 40% часу. Також можливість DTx може використовуватися в режимі MUROS для досягнення відомої переваги відповідно до того, що сформульовано. Існує додаткова перевага, яка може бути одержана відносно MUROS при використанні стрибкоподібної зміни частоти для створення рознесення користувачів. Коли два користувачі MUROS об'єднуються в пару, може існувати деякий період часу, протягом якого обидва об'єднані в пару користувача MUROS знаходяться в режимі DTx. Незважаючи на те, що це є перевагою для інших стільників, як сформульовано вище, об'єднані в MUROS пару користувачі ніяких переваг по відношенню один до одного не одержують. На підставі цього, коли обидва користувачі знаходяться в режимі DTx, виділені ресурси витрачаються марно. Для того, щоб одержати перевагу цього потенційно корисного DTx періоду, можна використовувати стрибкоподібну зміну частоти, щоб групи користувачів об'єднувалися в пари один з одним динамічно на основі кожного кадру. Цей спосіб вводить рознесення користувачів в функціонування MUROS і знижує імовірність того, що обидва об'єднані в MUROS пару користувача знаходяться в режимі DTx. Це також збільшує імовірність мати один GMSK по TCH. Переваги включають в себе зростання продуктивності мовних викликів і максимальне збільшення загальної пропускної здатності NW. Може бути проілюстрований приклад такого випадку: Припустимо, NW ідентифікувала 8 викликаючих пристроїв MUROS, що використовують мовні кодеки повної швидкості, А, В, С, D, Т, U, V, W, які використовують схожу RF потужність. Викликаючі пристрої А, В, С, D можуть бути без можливості стрибкоподібної зміни частоти. Додатково, викликаючим пристроям А, В, С, D призначений один і той самий часовий слот, скажімо TS3, але вони використовують чотири різних частоти, ARFCN f1, f2, f3 та f4. Викликаючі пристрої Т, U, V, W є з можливістю стрибкоподібної зміни частоти. Додатково, викликаючим пристроям Т, U, V, W призначений один і той самий часовий слот TS3, але вони використовують частоти f1, f2, f3 та f4 (список MA (Призначення Мобільності)). Припустимо, їм задані HSN=0 (Номер Послідовності Стрибкоподібної Зміни Частоти), і відповідно MAIO (Зміщення Індексу Призначення Мобільності) 0, 1, 2 та 3. Це дозволить об'єднати в пари А, В, С, D з Т, U, V, W у вигляді циклу, як показано в Таблиці 4 нижче. Таблиця 4 № Кадру f1 f2 f3 f4 40 45 50 0 1 2 3 4 5 6 7 8 9 10 11 А/Т В/U С/V D/W А/W В/Т С/U D/V А/V В/W С/Т D/U А/U В/V С/W D/Т А/Т В/U С/V D/W А/W В/Т С/U D/V А/V В/W С/Т D/U А/U В/V С/W D/Т А/Т В/U С/V D/W А/W В/Т С/U D/V А/V В/W С/Т D/U А/U В/V С/W D/Т Представлене вище є усього лише прикладом. Ця форма вибрана для ілюстрації роботи способу. Однак він не повинен обмежуватися цим конкретним компонуванням. Він працює навіть краще, якщо вноситься випадковість в об'єднання в пари. Це може бути досягнуте за допомогою розміщення 8 користувачів по стрибкоподібній зміні частоти по чотирьох списках MA, і завдання ним різних HSN (у вищенаведеному прикладі з 0 до 3) і MAIO, передбачаючи двох користувачів по кожному ARFCN. Передача Даних Використовується перший спосіб створення пари по каналу трафіку (TCH). В одному прикладі ця можливість реалізовується на боці мережі з внесенням мінімальних змін або відсутністю змін на боці віддаленої станції 123-127. Мережа виділяє TCH другій віддаленій станції 123-127, який вже використовується першою віддаленою станцією 123-127 з іншим TSC. Наприклад, коли використовуються всі TCH, будь-яка додаткова необхідна послуга(и) буде об'єднана з існуючим TCH, який(і) використовує(ють) схожу потужність. Наприклад, якщо додатковою послугою є 4D1U виклик передачі даних, то потім мережа знаходить чотирьох 22 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 існуючих користувачів голосового виклику, які використовують чотири послідовних часових слота зі схожими вимогами з потужності для додаткової нової віддаленої станції 123-127. Якщо такий збіг відсутній, мережа може переконфігурувати часовий слот і ARFCN, щоб створити збіг. Потім мережа призначає чотири часових слота новому виклику передачі даних, якому потрібно 4D TCH. Новий виклик передачі даних також використовує інший TSC. Додатково, потужність висхідної лінії зв'язку для одного додаткового виклику може бути взята як найбільш близька або рівна потужності висхідної лінії зв'язку віддаленої станції 123-127, що вже використовує часовий слот. Призначення Віддаленій станції 123-127 більше ніж одного TSC При розгляді послуг передачі даних, які використовують більше одного часового слота, всі (якщо вони парні) або всі за винятком одного (коли вони непарні) часові слоти можуть бути об'єднані в пари. Таким чином, збільшена пропускна здатність може бути досягнута за допомогою завдання MS більше одного TSC. За допомогою використання декількох TSC, віддалена станція 123-127 може, в одному прикладі, об'єднувати її спарені часові слоти в один часовий слот таким чином, що фактичне виділення RF ресурсу може бути скорочене наполовину. Наприклад, застосовно до 4DL передачі даних, припустимо, що MS в даний момент має пакети B1, B2, B3 та B4 в TS1, TS2, TS3 та TS4 в кожному кадрі. Використовуючи даний спосіб, для B1 та B2 призначається один TSC, скажімо TSC0, в той час як B3 та B4 мають відмінний TSC, скажімо TSC1. B1 та B2 можуть передаватися по TS1, а B3 та B4 можуть передаватися по TS2 в одному і тому самому кадрі. Таким чином, раніше виконане 4DLпризначення використовує усього лише два часових слота для радіо передачі чотирьох пакетів. SAIC приймач може декодувати B1 та B2 за допомогою TSC0, а B3 та B4 за допомогою TSC1. Конвеєрна обробка при декодування чотирьох пакетів може дозволити безперервну дію цієї функції із звичайними підходами. Об'єднання Часових Слотів Об'єднання парного числа часових слотів одного користувача може скоротити наполовину бездротовий розподіл, зберігаючи енергію батареї. Це так само вивільняє додатковий час для сканування і/або відстеження сусідніх стільників та оновлення системної інформації як для обслуговуючого стільника, так і сусідніх стільників. Існують також деякі додаткові можливості на боці мережі. Мережа може робити додаткове призначення спільного каналу, спільного слота (co-TS) на основі відстані до нового користувача. Початково мережа може використовувати TCH, користувач якого знаходиться на схожій відстані. Це може бути зроблене за допомогою визначення часу TA кожного користувача. Кожний канал RACH користувача надає цю інформацію BS 110, 111, 114. Зміни в мережному призначенні трафіку Вищеописане також означає, що якщо два користувачі спільного каналу, co-TS, переміщаються в різних напрямках, один до BS, а інший від BS, буде існувати точка, в якій один з них переключиться на інший TCH, який має кращий збіг за рівнем потужності. Це не повинно бути проблемою, оскільки мережа може бути виконана з можливістю безперервного нового виділення користувачам різних ARFCN та TS. Може бути корисна деяка додаткова оптимізація, така як оптимізація вибору нового TSC для використання, оскільки це пов'язано зі схемою повторного використання частоти в локальній зоні. Одна перевага цієї можливості полягає в тому, що вона використовує зміни в програмному забезпеченні на боці мережі, наприклад, BS або BSC. Зміни мережного призначення каналу трафіку може збільшити пропускну здатність. Функціонування спільного каналу для голосу і даних Можуть бути зроблені додаткові поліпшення. Спочатку, co-TCH (спільний канал і спільний часовий слот) може використовуватися для голосових викликів, як, проте, і для викликів передачі даних по одному і тому самому TCH для збільшення пропускної здатності-швидкості передачі даних. Ця можливість може застосовуватися до послуг передачі даних модульованих по GMSK, таких як CS1 по 4 і MCS1 по 4.8 PSK. Менша кількість Використовуваних Часових Слотів Ця можливість може застосовуватися до повторного використання спільного каналу (coTCH) застосовно до викликів передачі даних, для досягнення збільшеної пропускної здатності. Два часових слота передачі даних можуть бути об'єднані в пару і передаватися, використовуючи один часовий слот з двома навчальними послідовностями, що використовуються в кожному з відповідних пакетів. Вони призначаються цільовому приймачу. Це означає, що низхідна лінія зв'язку з 4 часових слотів може бути скорочена до низхідної лінії зв'язку з 2 часових слотів, що зберігає енергію і час застосовно до приймача. Зміна з чотирьох часових слотів на 2 часових слоти дає віддаленій станції більше часу для виконання інших 23 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 задач, таких як відстеження NC, що може поліпшити естафетну передачу обслуговування або HO. Можуть бути ослаблені обмеження за призначенням, пов'язані з вимогами конфігурації Мультислотового Класу, такі як відносно часу Tra, Trb, Tta, Ttb - правил Динамічного і Розширеного Динамічного MAC режиму. Це означає, що для мережі існує більше варіантів вибору для обслуговування потреб різних викликаючих пристроїв у стільнику. Це зменшує або зводить до мінімуму кількість запитів на послугу, що відхиляються. З точки зору мережі це збільшує ємність і пропускну здатність. Кожний користувач може використовувати менше ресурсів, не компрометуючи QoS. Може обслуговуватися більша кількість користувачів. В одному прикладі, це може бути реалізоване як зміна в програмному забезпеченні на боці мережі, а віддалена станція 123-127 виконується з можливістю прийому додаткових TSC, крім її можливостей DARP. Зміни відносно мережного призначення каналу трафіку можуть збільшити пропускну здатність і широкосмуговість. Використання мережних ресурсів висхідної лінії зв'язку може зберігатися навіть в той час, коли мережа завантажена. На віддалених станціях 123-127 може зберігатися енергія. Можуть бути досягнуті краща продуктивність естафетної передачі обслуговування і менше обмеження відносно мережного призначення викликів передачі даних, а так само поліпшена продуктивність. Подвійна Несуча Даний спосіб та пристрій можуть використовуватися спільно з подвійною несучою, для поліпшення продуктивності. Для збільшення швидкості передачі даних, існує специфікація 3GPP, яка виділяє подвійні несучі, по яких MS (або UE або віддалена станція) може одержати два ARFCN одночасно, для того щоб збільшити швидкість передачі даних. Таким чином, віддалена станція використовує більше RF ресурсів для одержання додаткової пропускної здатності, яка посилює сформульовані вище результати. Нові TSC Даний спосіб та пристрій є поліпшенням відносно існуючих компонентів з можливостями DARP таких, що мережа здатна використовувати co-TCH, тобто, спільний канал (ARFCN який вже використовується) і спільний часовий слот (часовий слот, який вже використовується), для обслуговування додаткових користувачів і забезпечення додаткових послуг за допомогою призначення різних TSC різним віддаленим станціям 123-127. За допомогою більш сучасного приймача з SAIC (наприклад, eSAIC та eeSAIC від компанії Qualcomm) існує можливість розмістити третього або навіть четвертого користувача/послугу на одному і тому самому ARFCN і часовому слоті. Однією можливістю для збільшення пропускної здатності є використання множини TSC по co-TCH, тобто, якщо два користувачі/послуги спільно використовують один і той самий TCH, то тоді використовуються два TSC; якщо три користувачі/послуги спільно використовують один і той самий TCH, то тоді використовуються три TSC. Розкриті вище способи можуть використовуватися для одержання переваги цієї можливості застосовно до голосових/передач даних викликів у GERAN. При використанні SAIC приймача з можливостями DARP для множини користувачів по одному слоту, згідно з даним способом та пристроєм, використовуються дві різні навчальні послідовності для двох віддалених станцій, що спільно використовують один і той самий канал. Оцінними характеристиками навчальних послідовностей є автокореляція та взаємна кореляція. З них особливо корисною для даного способу та пристрою є взаємна кореляція. Функція DARP добре працює при хорошій взаємній кореляції. Взаємна кореляція двох навчальних послідовностей може оцінюватися як міра взаємної ортогональності. Кажучи простіше, чим вище взаємна ортогональність двох навчальних послідовностей, тим простіше приймачу віддаленої станції 123-127 відрізнити одну навчальну послідовність від іншої навчальної послідовності. Взаємна кореляція вимірюється за допомогою параметра, відомого як відношення взаємної кореляції. Якщо дві навчальні послідовності повністю не корелюють (що є ідеальною умовою недосяжною на практиці), то взаємна кореляція між навчальними послідовностями є нульовою, і відношення взаємної кореляції для двох навчальних послідовностей дорівнює нулю. На противагу, якщо дві навчальні послідовності добре корелюють (що є найгіршою умовою застосовно до функціонування по спільному каналу і для функціонування DARP), то взаємна кореляція між послідовностями максимальна, і відношення кореляції для двох навчальних послідовностей є одиницею, тобто, дорівнює одному. Існує можливість використання двох різних існуючих навчальних послідовностей, показаних в Таблиці 5, щоб розрізнювати користувачів у MUROS виклику. Таблиця 5 розкриває існуючі вісім навчальних послідовностей застосовно до існуючих систем GSM, що ідентифікуються в розділі 5.2.3 технічної специфікації документа 3GPP TS 45.002 V4.8.0 (2003-06), озаглавленого 24 UA 101402 C2 5 10 15 20 25 30 35 40 45 50 55 60 «Technical Specification 3rd Generation Partnership Project; Technical Specification Group GSM/EDGE Radio Access Network; Multiplexing and multiple access on the radio path (Release 4)», опублікованого організацією 3GPP (Проект Партнерства Третього Покоління), що розробляє стандарти. Це може скоротити вісім окремих наборів навчальних послідовностей для частотного планування до чотирьох парних наборів навчальних послідовностей, які можуть бути деякою мірою обмеженими для частотного планування. Внаслідок цього, дана заявка на патент встановлює нижченаведені два нових набори навчальних послідовностей, які можуть працювати з існуючими навчальними послідовностями, визначеними специфікацією GERAN. Нові набори є наборами ортогональних навчальних послідовностей. Існуючі навчальні послідовності можуть використовуватися для діючих віддалених станцій, в той час як новий набір навчальних послідовностей може використовуватися для нових віддалених станцій, здатних реалізувати цю нову можливість. Використовувані нові навчальні послідовності мають конкретні сприятливі властивості кореляції, які роблять їх прийнятними для використання в GSM варіанті здійснення даного способу та пристрою. Нові послідовності були спеціально вибрані для створення пари з існуючими послідовностями, показаними на Таблиці 5. Нові послідовності перелічені в Таблицях 6 та 7 нижче і більш детально описані в нижченаведеному тексті. Незважаючи на те, що даний спосіб та пристрій будуть задовільно функціонувати за умови, де дві послідовності, що використовуються для спільного використання каналу, вибрані з існуючого набору (показаного на Таблиці 5 нижче), було визначено, що краща продуктивність може бути одержана за допомогою визначення і використання нових додаткових послідовностей, як навчальних послідовностей в поєднанні з існуючими навчальними послідовностями. Внаслідок цього, в одному прикладі, застосовуючи даний спосіб та пристрій до системи GSM, базова станція 110, 111, 114 передає як перший сигнал, що має першу навчальну послідовність, так і другий сигнал, що містить другу навчальну послідовність, яка є новою навчальною послідовністю, додатковою до першої навчальної послідовності. Наприклад, базова станція 110, 111, 114 передає перший сигнал, що має першу навчальну послідовність, що ідентифікується кодом TSC0 (з Таблиці 5), і другий сигнал, що містить другу навчальну послідовність, що ідентифікується за допомогою коду TSC0' (з Таблиць 6 або 7), яка є новою навчальною послідовністю, додатковою до першої навчальної послідовності TSC0. Відношення взаємної кореляції між першою навчальною послідовністю і другою, додатковою новою навчальною послідовністю дуже низьке. Як результат цієї низької взаємної кореляції, продуктивність приймача з DARP була визначена як вкрай прийнятна, коли перша і друга навчальні послідовності використовуються для двох сигналів, що одночасно приймаються приймачем з DARP. Приймач з DARP може краще розрізнювати перший і другий сигнали і може краще демодулювати перший сигнал, при цьому заглушуючи другий сигнал, або демодулювати другий сигнал, при цьому заглушуючи перший сигнал, залежно від того, яка з двох навчальних послідовностей була виділена віддаленій станції 123-127 для використання під час зв'язку. Нові послідовності мають відношення взаємної кореляції в межах від 2/16 до 4/16 при кореляції проти відповідних існуючих навчальних послідовностей. Використання додаткових нових послідовностей дає додаткову перевагу, відповідно до якої для використання в кожному стільнику або секторі доступно більша кількість послідовностей, що додає більше гнучкості та утворює менше обмежень при плануванні стільника. Нові навчальні послідовності так само можуть дати переваги в продуктивності при використанні застосовно до сигналів, що передаються віддаленими станціями 123-127 до базової станції 110, 111, 114. Базова станція 110, 111, 114, що має приймач, який має можливості DARP або аналогічне розширене виконання, може краще розпізнавати два сигнали, які вона приймає по одному і тому самому каналу, при цьому кожний сигнал передається різними віддаленими станціями 123-127. Під час виклику, як сигнал низхідної лінії зв'язку для виклику, що передається базовою станцією 110, 111, 114, так і сигнал висхідної лінії зв'язку, що передається віддаленою станцією 123-127, будуть, як правило, мати одну і ту саму послідовність (як існує у випадку GSM). Як сформульовано вище, Таблиця 5 показує набір з восьми існуючих навчальних послідовностей, що використовуються в системі GSM. Навчальні послідовності позначені як з TSC0 по TSC7. Кожна навчальна послідовність складається з 26 бітів (з біт 0 по біт 25). У всіх цих навчальних послідовностях, перші п'ять та останні п'ять бітів навчальної послідовності є повторюваними версіями п'яти бітів, розташованих десь в іншому місці навчальної послідовності. Наприклад, п'ятьма найстаршими бітами навчальної послідовності TSC0 (біти з 21 по 25) є 00100, і ці біти повторюються в бітах з 5 по 9. Наймолодшими бітами навчальної 25 UA 101402 C2 5 10 послідовності TSC0 (біти з 0 по 4) є 10111, і ці біти повторюються в бітах з 16 по 20. Завдяки цьому повторенню, звичайно кожній навчальній послідовності призначають скорочений номер, при цьому скорочений номер визначається як десятеричне значення слова, що утворюється бітами, включаючи з 5 по 20, хоча як альтернатива номер може представлятися і в шістнадцятирічній (hex) системі. Таким чином, серійним номером для TSC0 є 47172 в десятеричній (dec) системі, або B844 в шістнадцятирічній (hex) системі, як показано в таблиці. Показані в Таблиці 5 навчальні послідовності перелічені в розділі 5.2.3 технічної специфікації документа 3GPP TS 45.002 V4.8.0 (2003-06) озаглавленого «Technical Specification 3rd Generation Partnership Project; Technical Specification Group GSM/EDGE Radio Access Network; Multiplexing and multiple access on the radio path (Release 4)», опублікованого 3GPP, і додатково розглянуті в технічній специфікації документа 3GPP TS 45.005 V4.18.0 (2005-11), озаглавленого «Technical Specification 3rd Generation Partnership Project; Technical Specification Group GSM/EDGE Radio Access Network; Radio transmission and reception (Release 4)», також опублікованого 3GPP. 15 Таблиця 5 Код Навчальної Послідовності TSC0 TSC1 TSC2 TSC3 TSC4 TSC5 TSC6 TSC7 20 25 Навчальна послідовність Біт 26.....................0 00100 1011100001000100 10111 00101 1011101111000101 10111 01000 0111011101001000 01110 01000 1111011010001000 11110 00011 0101110010000011 01011 01001 1101011000001001 11010 10100 1111101100010100 11111 11101 1110001001011101 11100 DEC HEX 47172 48069 30536 63112 23683 54793 64276 57949 B844 BBC5 7748 F688 5C83 D609 FB14 E25D Таблиця 6 показує переважний набір нових навчальних послідовностей, додаткових до тих, що показані в Таблиці 5, для використання відповідно до даного способу та пристрою. Кожна нова навчальна послідовність є для використання в поєднанні з однією з існуючих навчальних послідовностей. Нові додаткові навчальні послідовності позначені з TSC0' по TSC7'. TSC0' для використання в поєднанні з TSC0, TSC1' для використання в поєднанні з TSC1 тощо. При застосуванні даного способу та пристрою, базова станція 110, 111, 114 передає по одному і тому самому каналу як перший сигнал, що має першу навчальну послідовність (наприклад TSC0), так і другий сигнал, що містить другу навчальну послідовність (наприклад, TSC0'), яка є додатковою до першої навчальної послідовності. Таблиця 6 Код Навчальної Послідовності TSC0' TSC1' TSC2' TSC3' TSC4' TSC5' TSC6' TSC7' 30 Навчальна послідовність Біт 26.....................0 01111 1100110101001111 11001 01100 1111110010101100 11111 01110 1101111010001110 11011 01101 1110100011101101 11101 11110 1101110001011110 11011 01010 1100111111001010 11001 01101 1100101000001101 11001 11100 1101010011111100 11010 DEC HEX 52559 64684 56974 59629 56414 53194 51725 54524 CD4F FCAC DE8E E8ED DC5E CFCA CA0D D4FC Додатковий набір нових навчальних послідовностей, що мають прийнятні властивості, показані в Таблиці 7. Ці навчальні послідовності є для використання з їх відповідними навчальними послідовностями з Таблиці 5, як пояснено вище. 26 UA 101402 C2 Таблиця 7 Код Навчальної Послідовності TSC0' TSC1' TSC2' TSC3' TSC4' TSC5' TSC6' TSC7' 5 Навчальна послідовність Біт 26.....................0 01111 1100110101001111 11001 01101 1100010111101101 11000 00101 1110110111000101 11101 11110 1101110001011110 11011 01100 1111110010101100 11111 01010 0000110111001010 00001 01000 0101110001001000 01011 11100 1011111011111100 10111 DEC HEX 52559 50669 60869 56414 64684 3530 23624 48892 CD4F C5ED EDC5 DC5E FCAC DCA 5C48 BEFC Поліпшена продуктивність заглушення перешкод спільного каналу досягається, якщо використовується об'єднання в пари для двох сигналів спільного каналу, показане в Таблиці 8. Кожна нова навчальна послідовність, показана в Таблиці 8, може бути або з Таблиці 6, або з Таблиці 7. Таблиця 8 Парне поєднання А В С D Е F G Н 10 15 20 25 30 35 Існуюча навчальна послідовність TSC0 TSC1 TSC2 TSC3 TSC4 TSC5 TSC6 TSC7 Нова навчальна послідовність TSC0' TSC1' TSC2' TSC3' TSC4' TSC5' TSC6' TSC7' Як альтернатива, достатня продуктивність може бути одержана за допомогою використання будь-якого з нижченаведених об'єднань в пари: будь-які дві навчальні послідовності з Таблиці 5; будь-які дві навчальні послідовності з Таблиці 6; будь-які дві навчальні послідовності з Таблиці 7; будь-які дві різні навчальні послідовності з будь-якої з Таблиць з 5 по 7. Таким чином, етапи для використання нових навчальних послідовностей виконуються відповідно до нижченаведеного: Коли режим MUROS дозволений для двох користувачів, то щонайменше один з них є віддаленою станцією 123-127 з можливостями MUROS та DARP, яка обізнана про нові навчальні послідовності. Робочою моделлю може бути вибрана 0-0', 1-1', …, 7-7'. Однак інші комбінації, крім використання навчальної послідовності та її доповнення, також працюють добре. Наприклад, може працювати поєднання 1-2, 1-2'. Проте, кращим вибором може бути використання навчальної послідовності з Таблиці 5 та її доповнення, такі як 1-1' і 2-2'. Це викликано функціонуванням DARP, що повторюється, яке може бути виконане з можливістю зміни коду. Для навчальних послідовностей бажаним є те, щоб вони були різними, так щоб взаємна кореляція була низькою. Використання додаткових навчальних послідовностей приводить до мінімальних, якщо вони є, змін, що реалізовуються на боці віддаленої станції 123-127, за винятком того, що повинні бути визначені додаткові коди навчальних послідовностей. Використання кодів навчальних послідовностей є поліпшенням даного co-TCH способу та пристрою. На сторону віддаленої станції 123-127 впливає наступне: Визначають новий набір незалежних кодів навчальних послідовностей. Існуючі навчальні послідовності можуть використовуватися для діючих віддалених станцій, в той час як новий набір навчальних послідовностей може використовуватися для нових віддалених станцій 123127, здатних на реалізацію цієї нової можливості. Таким чином, додатково до того, що віддалена станція повинна мати можливості DARP, вона повинна підтримувати так само нові коди навчальних послідовностей. На сторону мережі впливає наступне: 27 UA 101402 C2 5 10 15 20 25 30 35 40 45 Мережа призначає дві різні навчальні послідовності користувачам co-TCH. Якщо нові навчальні послідовності визначені, то потім мережа може призначити їх віддаленим станціям 123-127, підтримуючим новий набір навчальних послідовностей, і призначити діючі навчальні послідовності діючим віддаленим станціям 123-127. Фіг. 15 є блок-схемою послідовності операцій, що ілюструє етапи даного способу. Дотримуючись початкового етапу 1501 способу, на етапі 1502 приймається рішення про те, чи встановити нове з'єднання між базовою станцією 110, 111, 114 і віддаленою станцією 123-127. Якщо відповіддю є НІ, то потім спосіб повертається до вихідного етапу 1501, і описані вище етапи повторюються. Якщо відповіддю є ТАК, то встановлюється нове з'єднання. Потім на етапі 1503 приймається рішення про те, чи існує канал, що не використовується, (тобто, часовий слот, що не використовується, для будь-якої частоти каналу). Якщо існує часовий слот, що не використовується, на частоті каналу, що використовується або не використовується, то на етапі 1504 виділяється новий часовий слот. Потім спосіб повертається до вихідного етапу 1501, і описані вище етапи повторюються. Коли з часом більше не існує часових слотів, що не використовуються, (оскільки всі часові слоти використовуються для з'єднань), відповіддю на питання на етапі 1503 буде НІ, і спосіб переходить до етапу 1505. На етапі 1505 для нового з'єднання вибирається часовий слот, що використовується для спільного використання з існуючим з'єднанням. Коли для нового з'єднання вибраний часовий слот, що використовується на частоті каналу, для спільного використання з існуючим з'єднанням, потім на етапі 1506 вибирається додаткова навчальна послідовність (додаткова до навчальної послідовності, що використовується поточним користувачем слота). Потім спосіб повертається до вихідного етапу 1501, і описані вище етапи повторюються. Дані способи, розкриті в цій патентній заявці, можуть зберігатися як інструкції, що виконуються, в програмному забезпеченні 961, яке зберігається в пам'яті 962, яке виконується процесором 960 в BTS, як показано на Фіг. 16. Вони також можуть зберігатися як інструкції, що виконуються в програмному забезпеченні, яке зберігається в пам'яті, яке виконується процесором в BSC. Віддалена станція 123-127 використовує навчальну послідовність, яку їй повідомляють для використання. Нові Набори TSC: QCOM7+QCOM8 Як сформульовано вище, були встановлені два нових набори навчальних послідовностей, QCOM7+QCOM8, які можуть працювати з описаними вище існуючими навчальними послідовностями, встановленими в специфікації GSM. QCOM7 відповідає Таблиці 6, а QCOM8 відповідає Таблиці 7. Два нових набори послідовностей пропонуються для додаткового функціонування MUROS. Утвореними парами є наступні: Навчальні послідовності, встановлені в специфікації GSM/EDGE, спільно з навчальними послідовностями QCOM7, і навчальні послідовності, встановлені в специфікації GSM/EDGE, спільно з навчальними послідовностями QCOM8. Існує деяке повторення бітів навчальної послідовності в двох групах. Обидві групи добре працюють при утворенні пар з навчальними послідовностями, встановленими в специфікації GSM/EDGE. Як розглядалося вище, при дозволеному режимі MUROS для двох користувачів, може бути вибрана робоча модель виду: 0-0', 1-1', …, 7-7'. Таблиця 9 є Коротким Описом Тестової Конфігурації параметрів, що використовуються при тестуванні з використанням нових наборів навчальних послідовностей і діючих навчальних послідовностей. Фіг. 17-18 містять результати тестів, а Фіг. 19-34 є графіками продуктивності. 28
