Конічна зенківка

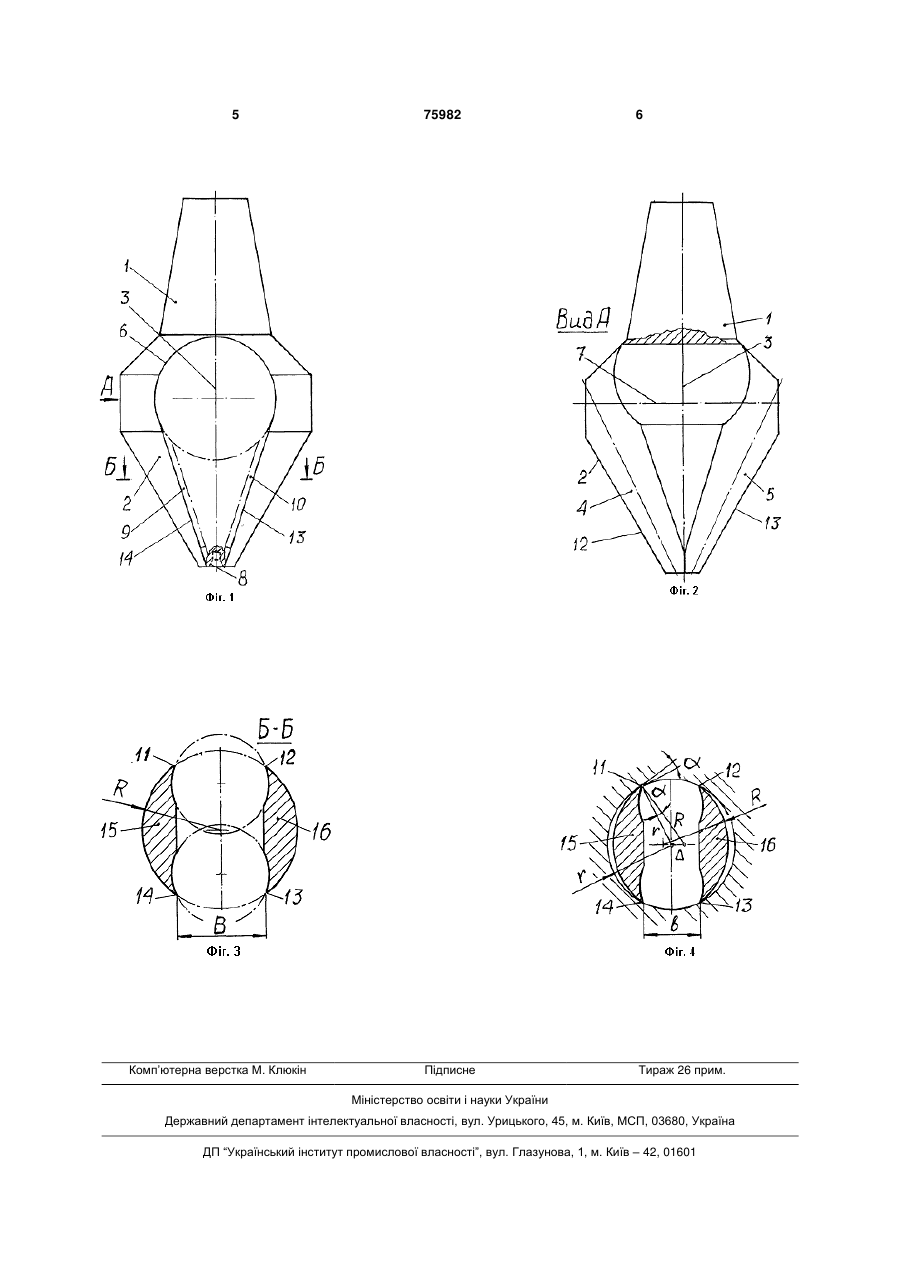

Конічна зенківка, що включає хвостовик та конічну головку, в якій виконано два зміщених відносно осі інструмента отвори, яка відрізняється тим, що отвори виконано конічними з чотирма загальними прямолінійними твірними, які співпадають з поверхнею конічної головки, а між нею і хвостовиком виконано додатковий отвір, вісь якого перпендикулярна осі зенківки і від якого конічна головка розрізана двома пазами зі створенням двох пружних пелюсток. (19) (21) 20040503716 (22) 18.05.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Скочко Євген Вікторович (73) ЖИТОМИРСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) SU 1002100, 07.03.1983 SU 1009644, A, 07.04.1983 SU 156030, 1963 GB 1360173, 17.07.1974 FR 2578461, A1, 12.09.1986 3 75982 4 нею і хвостовиком виконано додатковий отвір, вісь випадку пружні пелюстки 15, 16, маючи більший якого перпендикулярна осі зенківки і від якого радіус R, входять в отвір меншого радіусу r, чим конічна головка розрізана двома пазами зі ствона крайніх точках різальних кромок створюються ренням двох пружних пелюсток. позитивні значення задніх кутів а, які визначаютьЗапропонована конструкція конічної зенківки ся за теоремою косинусів: забезпечує її працездатність при нульових задніх 2 R2 r 2 cos , інструментальних кутах різальних кромок, які ле2R r жать на незатилованій поверхні конічної головки, B b за рахунок створення невеликих задніх кутів при ; де 2 виконанні кінематичної подачі і вимушеному деR - радіус конічної поверхні пружних пелюсток формуванню пружних пелюсток головки з 15, 16 в точці контакту; різальними кромками. Виконання різальних кромок r - радіус отвору; з обох боків кожної з пелюсток дозволяє отримати В - ширина нездеформованого пазу між пружможливість обробки отворів з будь-яким напрямними пелюстками 15, 16; ком обертання конічної зенківки. b - ширина здеформованого пазу між пружниВиконання різальних кромок по всій довжині ми пелюстками 15, 16. конічної зенківки дозволяє виконувати нею обробДостатніми для виконання якісного різання буку отворів від найменшого до найбільшого її дуть величини задніх кутів, рівних =1...2°. Якість діаметра (з діапазоном зміни в 10 і більше разів). оброблених поверхонь отворів завдяки таким маСуть запропонованого винаходу пояснюється лим значенням задніх кутів завжди буде високою, кресленнями. без створення огранки. Перелік креслень: У зв'язку з переважним зношуванням лез кро- на фіг.1 показана конічна зенківка, загальний мок по заднім поверхням, потрібно вести перезавид; гострення теж по заднім поверхням. Його потрібно - на фіг.2 - вид А на фіг. 1; виконувати (крім першого загострення), - на фіг.3 - переріз Б-Б фіг. 1; закріплюючи конічну зенківку хвостовиком 1 і - на фіг.4 показаний переріз конічної зенківки в шліфуючи пелюстки 15, 16 по конічній поверхні її робочому стані. Конічна зенківка має хвостовик 1 (без затилування). Для підвищення жорсткості та конічну головку 2, в котрій виконано два пружних пелюсток 15, 16 бажано встановити між зміщених відносно осі 3 інструмента отвори 4 та 5. ними розпірку. Перпендикулярно осі 3 зенківки виконано додаткоКонічні зенківки можуть виготовлятись з вий отвір 6, що має вісь 7. На торці конічної головконусністю від 10° до 160°. ки 2 виконано центровий отвір 8. Спочатку додатЗавдяки довгим різальним кромкам на пружковий отвір 6 розрізано двома пазами 9 та 10 у них пелюстках 15, 16 конічної головки 2 можливий напрямку центрового отвору 8, не руйнуючи його. діапазон діаметрів оброблюваних отворів може Отвори 4 та 5 виконані конічними, які мають сягати десяти і більше. чотири загальних прямолінійних твірні 11, 12, 13 та Завдяки різальним кромкам конічної зенківки, 14 з поверхнею конічної головки 2. Ці прямолінійні розташованим по обидва боки пружних пелюсток твірні 11, 12, 13 та 14 і будуть різальними кромка15, 16 конічної головки 2, можна виконувати обми. робку отворів, змінюючи напрям обертання при Підготовка до роботи конічної зенківки після її різанні. Це призведе до подвійного підвищення гартування складається з шліфування хвостовика стійкості конічної зенківки, що є додатковим 1 та конічної головки 2 при її установці на центрах технічним результатом винаходу. верстата центровим отвором 8 та центровим отНазвані переваги свідчать про суттєве розшивором (не показаний) хвостовика 1. Далі рення технологічних можливостей конічної вулканітовим абразивним кругом вирізають цензенківки. тровий отвір 8. Після цього пелюстки 15 та 16 стаДжерела інформації: ють нез'єднаними і пружними, закріпленими на 1. Справочник инструментальщика / И.А. Орхвостовику 1. динарцев, Г.В. Филиппов и др.; Под общ. ред. И.А. Робота конічної зенківки відбувається наступОрдинарцева. Л.: Машиностроение. Ленингр. отдним чином. При роботі зенківки, з її осьовою подание, 1987. - С. 402, табл. 10.24. чею, створюється на конічній головці 2, крім 2. Англ. пат. кл. ВЗ С (В 23 В 29/02), осьової, ще й радіальна сила. Остання згинає №1360173, заявл. 11.01.72, опубл. 17.07.74. пружні пелюстки 15, 16 конічної головки 2, зводячи їх один до одного (на фіг. 3 показаний нездеформований стан, на фіг. 4 - здеформований). В цьому 5 Комп’ютерна верстка М. Клюкін 75982 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
