Набір, який містить кільце, фольгу і кришку, набір, який попередньо збирається для них, і спосіб виготовлення набору для ємності

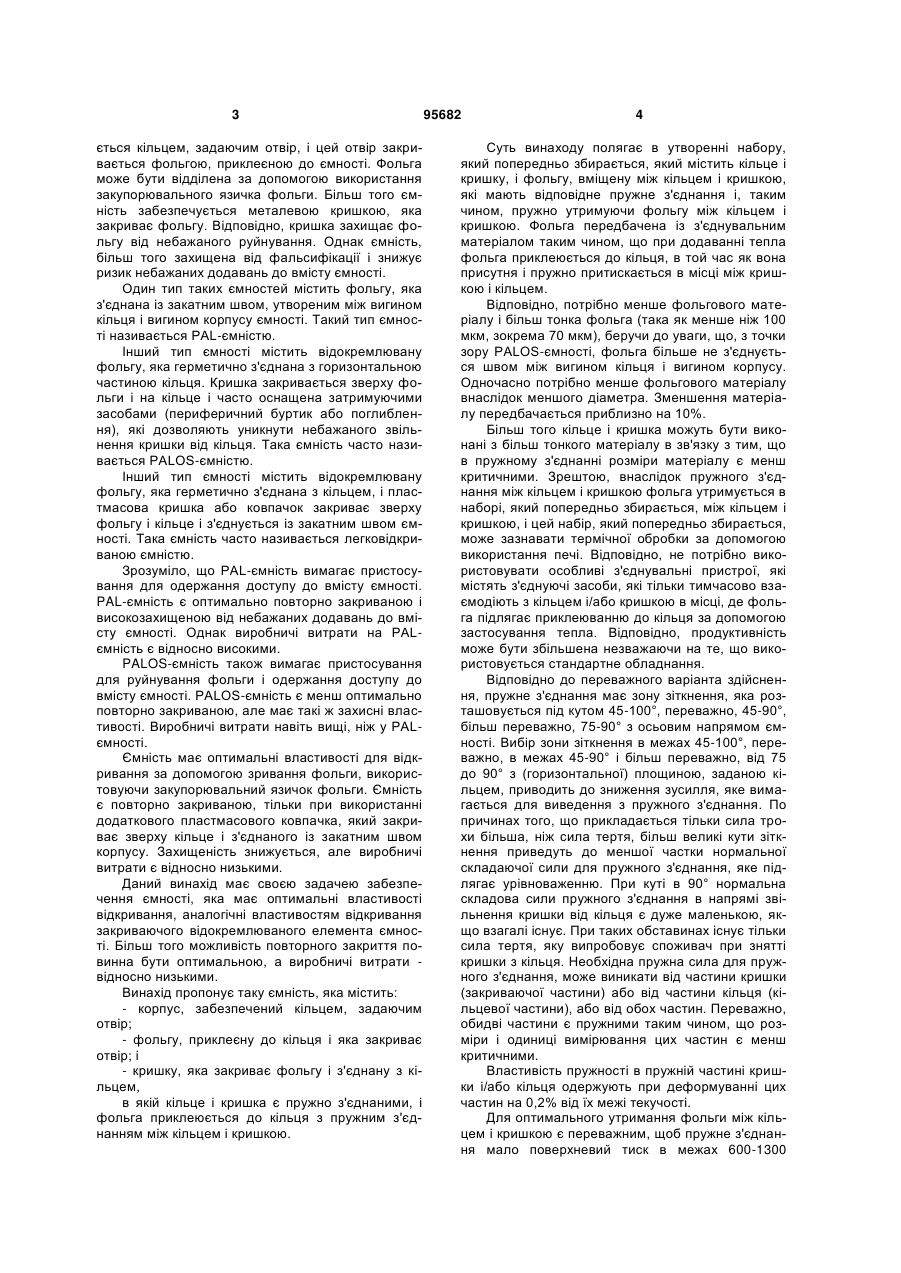

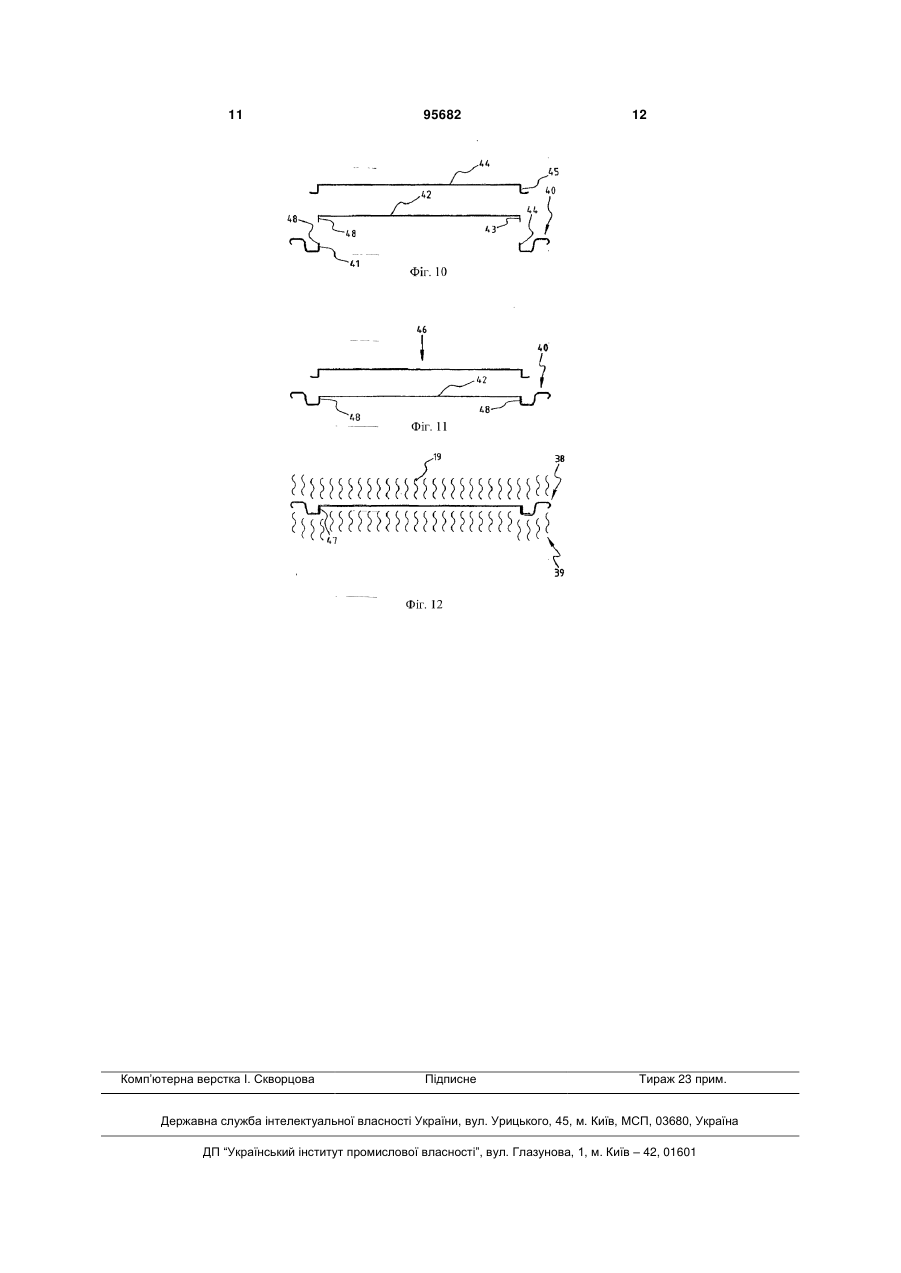

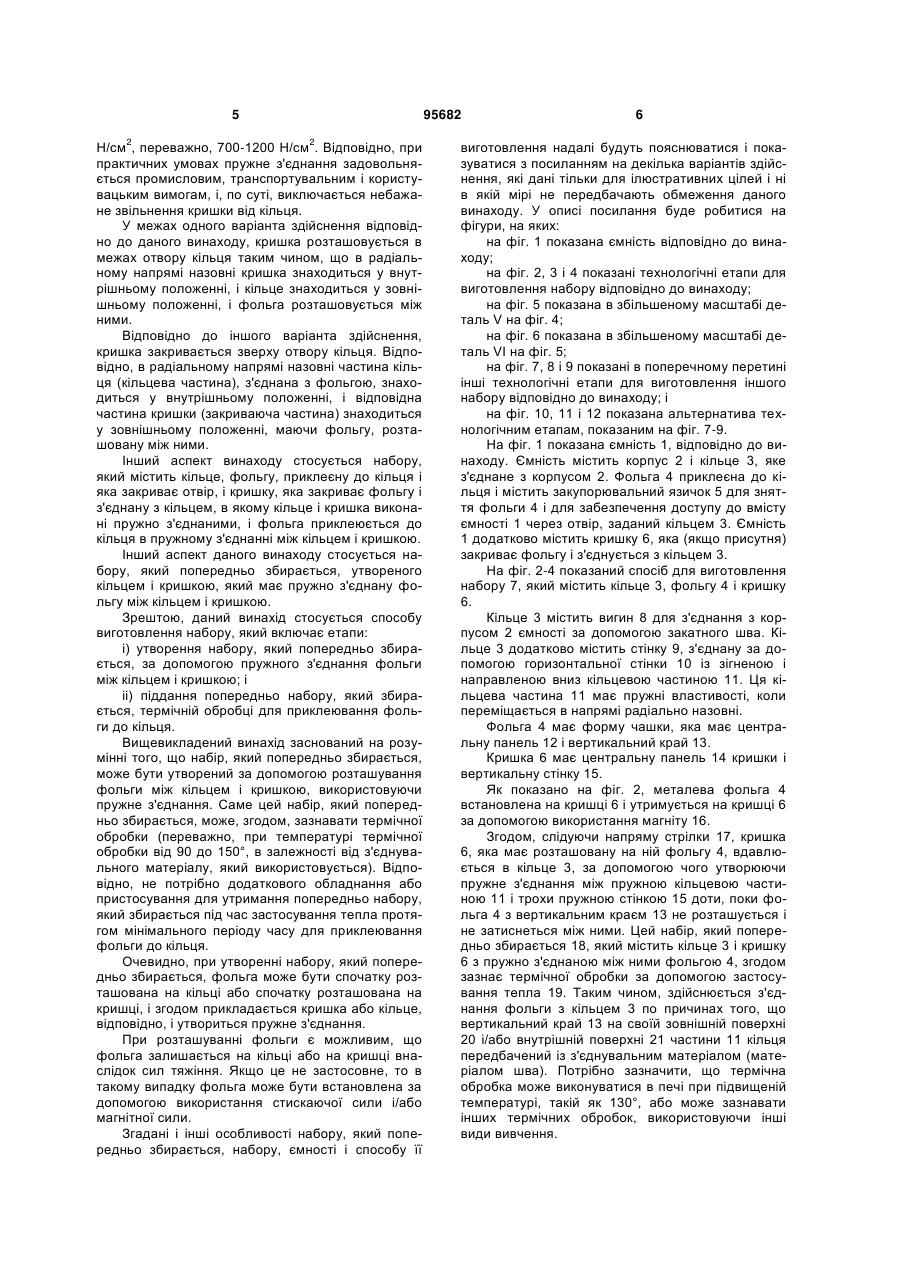

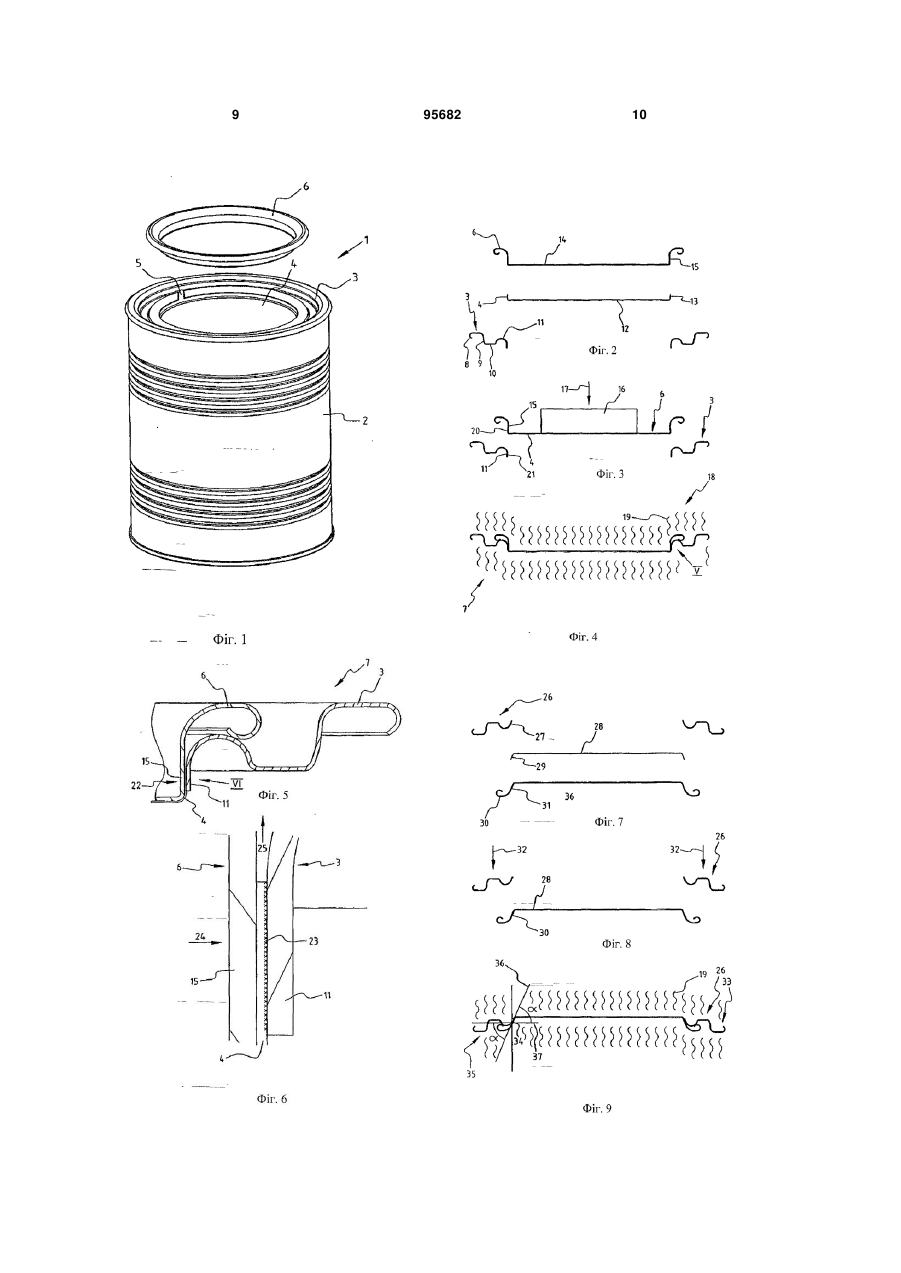

1. Набір для закривання корпуса ємності, який містить кільце, яке задає отвір; фольгу, яка приклеєна до кільця і закриває отвір; і кришку, яка закриває фольгу і з'єднана з кільцем, причому кільце і кришка виконані пружно з'єднаними, який відрізняється тим, що фольга приклеєна до кільця в пружному з'єднанні між кільцем і кришкою. 2. Набір за п. 1, який відрізняється тим, що пружне з'єднання має зону зіткнення, яка розташована під кутом 45-100°, переважно 45-90°, більш переважно 75-90°, з горизонтальною площиною, заданою кільцем. 3. Набір за одним з пп. 1 або 2, який відрізняється тим, що пружне з'єднання утворене за допомогою частини кришки і частини кільця, з яких щонайменше одна частина є пружною. 4. Набір за п. 3, який відрізняється тим, що частина кришки і частина кільця - обидві є пружними. C2 2 (11) 1 3 ється кільцем, задаючим отвір, і цей отвір закривається фольгою, приклеєною до ємності. Фольга може бути відділена за допомогою використання закупорювального язичка фольги. Більш того ємність забезпечується металевою кришкою, яка закриває фольгу. Відповідно, кришка захищає фольгу від небажаного руйнування. Однак ємність, більш того захищена від фальсифікації і знижує ризик небажаних додавань до вмісту ємності. Один тип таких ємностей містить фольгу, яка з'єднана із закатним швом, утвореним між вигином кільця і вигином корпусу ємності. Такий тип ємності називається PAL-ємністю. Інший тип ємності містить відокремлювану фольгу, яка герметично з'єднана з горизонтальною частиною кільця. Кришка закривається зверху фольги і на кільце і часто оснащена затримуючими засобами (периферичний буртик або поглиблення), які дозволяють уникнути небажаного звільнення кришки від кільця. Така ємність часто називається PALOS-ємністю. Інший тип ємності містить відокремлювану фольгу, яка герметично з'єднана з кільцем, і пластмасова кришка або ковпачок закриває зверху фольгу і кільце і з'єднується із закатним швом ємності. Така ємність часто називається легковідкриваною ємністю. Зрозуміло, що PAL-ємність вимагає пристосування для одержання доступу до вмісту ємності. PAL-ємність є оптимально повторно закриваною і високозахищеною від небажаних додавань до вмісту ємності. Однак виробничі витрати на PALємність є відносно високими. PALOS-ємність також вимагає пристосування для руйнування фольги і одержання доступу до вмісту ємності. PALOS-ємність є менш оптимально повторно закриваною, але має такі ж захисні властивості. Виробничі витрати навіть вищі, ніж у PALємності. Ємність має оптимальні властивості для відкривання за допомогою зривання фольги, використовуючи закупорювальний язичок фольги. Ємність є повторно закриваною, тільки при використанні додаткового пластмасового ковпачка, який закриває зверху кільце і з'єднаного із закатним швом корпусу. Захищеність знижується, але виробничі витрати є відносно низькими. Даний винахід має своєю задачею забезпечення ємності, яка має оптимальні властивості відкривання, аналогічні властивостям відкривання закриваючого відокремлюваного елемента ємності. Більш того можливість повторного закриття повинна бути оптимальною, а виробничі витрати відносно низькими. Винахід пропонує таку ємність, яка містить: - корпус, забезпечений кільцем, задаючим отвір; - фольгу, приклеєну до кільця і яка закриває отвір; і - кришку, яка закриває фольгу і з'єднану з кільцем, в якій кільце і кришка є пружно з'єднаними, і фольга приклеюється до кільця з пружним з'єднанням між кільцем і кришкою. 95682 4 Суть винаходу полягає в утворенні набору, який попередньо збирається, який містить кільце і кришку, і фольгу, вміщену між кільцем і кришкою, які мають відповідне пружне з'єднання і, таким чином, пружно утримуючи фольгу між кільцем і кришкою. Фольга передбачена із з'єднувальним матеріалом таким чином, що при додаванні тепла фольга приклеюється до кільця, в той час як вона присутня і пружно притискається в місці між кришкою і кільцем. Відповідно, потрібно менше фольгового матеріалу і більш тонка фольга (така як менше ніж 100 мкм, зокрема 70 мкм), беручи до уваги, що, з точки зору PALOS-ємності, фольга більше не з'єднується швом між вигином кільця і вигином корпусу. Одночасно потрібно менше фольгового матеріалу внаслідок меншого діаметра. Зменшення матеріалу передбачається приблизно на 10%. Більш того кільце і кришка можуть бути виконані з більш тонкого матеріалу в зв'язку з тим, що в пружному з'єднанні розміри матеріалу є менш критичними. Зрештою, внаслідок пружного з'єднання між кільцем і кришкою фольга утримується в наборі, який попередньо збирається, між кільцем і кришкою, і цей набір, який попередньо збирається, може зазнавати термічної обробки за допомогою використання печі. Відповідно, не потрібно використовувати особливі з'єднувальні пристрої, які містять з'єднуючі засоби, які тільки тимчасово взаємодіють з кільцем і/або кришкою в місці, де фольга підлягає приклеюванню до кільця за допомогою застосування тепла. Відповідно, продуктивність може бути збільшена незважаючи на те, що використовується стандартне обладнання. Відповідно до переважного варіанта здійснення, пружне з'єднання має зону зіткнення, яка розташовується під кутом 45-100°, переважно, 45-90°, більш переважно, 75-90° з осьовим напрямом ємності. Вибір зони зіткнення в межах 45-100°, переважно, в межах 45-90° і більш переважно, від 75 до 90° з (горизонтальної) площиною, заданою кільцем, приводить до зниження зусилля, яке вимагається для виведення з пружного з'єднання. По причинах того, що прикладається тільки сила трохи більша, ніж сила тертя, більш великі кути зіткнення приведуть до меншої частки нормальної складаючої сили для пружного з'єднання, яке підлягає урівноваженню. При куті в 90° нормальна складова сили пружного з'єднання в напрямі звільнення кришки від кільця є дуже маленькою, якщо взагалі існує. При таких обставинах існує тільки сила тертя, яку випробовує споживач при знятті кришки з кільця. Необхідна пружна сила для пружного з'єднання, може виникати від частини кришки (закриваючої частини) або від частини кільця (кільцевої частини), або від обох частин. Переважно, обидві частини є пружними таким чином, що розміри і одиниці вимірювання цих частин є менш критичними. Властивість пружності в пружній частині кришки і/або кільця одержують при деформуванні цих частин на 0,2% від їх межі текучості. Для оптимального утримання фольги між кільцем і кришкою є переважним, щоб пружне з'єднання мало поверхневий тиск в межах 600-1300 5 2 95682 2 Н/см , переважно, 700-1200 Н/см . Відповідно, при практичних умовах пружне з'єднання задовольняється промисловим, транспортувальним і користувацьким вимогам, і, по суті, виключається небажане звільнення кришки від кільця. У межах одного варіанта здійснення відповідно до даного винаходу, кришка розташовується в межах отвору кільця таким чином, що в радіальному напрямі назовні кришка знаходиться у внутрішньому положенні, і кільце знаходиться у зовнішньому положенні, і фольга розташовується між ними. Відповідно до іншого варіанта здійснення, кришка закривається зверху отвору кільця. Відповідно, в радіальному напрямі назовні частина кільця (кільцева частина), з'єднана з фольгою, знаходиться у внутрішньому положенні, і відповідна частина кришки (закриваюча частина) знаходиться у зовнішньому положенні, маючи фольгу, розташовану між ними. Інший аспект винаходу стосується набору, який містить кільце, фольгу, приклеєну до кільця і яка закриває отвір, і кришку, яка закриває фольгу і з'єднану з кільцем, в якому кільце і кришка виконані пружно з'єднаними, і фольга приклеюється до кільця в пружному з'єднанні між кільцем і кришкою. Інший аспект даного винаходу стосується набору, який попередньо збирається, утвореного кільцем і кришкою, який має пружно з'єднану фольгу між кільцем і кришкою. Зрештою, даний винахід стосується способу виготовлення набору, який включає етапи: і) утворення набору, який попередньо збирається, за допомогою пружного з'єднання фольги між кільцем і кришкою; і іі) піддання попередньо набору, який збирається, термічній обробці для приклеювання фольги до кільця. Вищевикладений винахід заснований на розумінні того, що набір, який попередньо збирається, може бути утворений за допомогою розташування фольги між кільцем і кришкою, використовуючи пружне з'єднання. Саме цей набір, який попередньо збирається, може, згодом, зазнавати термічної обробки (переважно, при температурі термічної обробки від 90 до 150°, в залежності від з'єднувального матеріалу, який використовується). Відповідно, не потрібно додаткового обладнання або пристосування для утримання попередньо набору, який збирається під час застосування тепла протягом мінімального періоду часу для приклеювання фольги до кільця. Очевидно, при утворенні набору, який попередньо збирається, фольга може бути спочатку розташована на кільці або спочатку розташована на кришці, і згодом прикладається кришка або кільце, відповідно, і утвориться пружне з'єднання. При розташуванні фольги є можливим, що фольга залишається на кільці або на кришці внаслідок сил тяжіння. Якщо це не застосовне, то в такому випадкуфольга може бути встановлена за допомогою використання стискаючої сили і/або магнітної сили. Згадані і інші особливості набору, який попередньо збирається, набору, ємності і способу її 6 виготовлення надалі будуть пояснюватися і показуватися з посиланням на декілька варіантів здійснення, які дані тільки для ілюстративних цілей і ні в якій мірі не передбачають обмеження даного винаходу. У описі посилання буде робитися на фігури, на яких: на фіг. 1 показана ємність відповідно до винаходу; на фіг. 2, 3 і 4 показані технологічні етапи для виготовлення набору відповідно до винаходу; на фіг. 5 показана в збільшеному масштабі деталь V на фіг. 4; на фіг. 6 показана в збільшеному масштабі деталь VI на фіг. 5; на фіг. 7, 8 і 9 показані в поперечному перетині інші технологічні етапи для виготовлення іншого набору відповідно до винаходу; і на фіг. 10, 11 і 12 показана альтернатива технологічним етапам, показаним на фіг. 7-9. На фіг. 1 показана ємність 1, відповідно до винаходу. Ємність містить корпус 2 і кільце 3, яке з'єднане з корпусом 2. Фольга 4 приклеєна до кільця і містить закупорювальний язичок 5 для зняття фольги 4 і для забезпечення доступу до вмісту ємності 1 через отвір, заданий кільцем 3. Ємність 1 додатково містить кришку 6, яка (якщо присутня) закриває фольгу і з'єднується з кільцем 3. На фіг. 2-4 показаний спосіб для виготовлення набору 7, який містить кільце 3, фольгу 4 і кришку 6. Кільце 3 містить вигин 8 для з'єднання з корпусом 2 ємності за допомогою закатного шва. Кільце 3 додатково містить стінку 9, з'єднану за допомогою горизонтальної стінки 10 із зігненою і направленою вниз кільцевою частиною 11. Ця кільцева частина 11 має пружні властивості, коли переміщається в напрямі радіально назовні. Фольга 4 має форму чашки, яка має центральну панель 12 і вертикальний край 13. Кришка 6 має центральну панель 14 кришки і вертикальну стінку 15. Як показано на фіг. 2, металева фольга 4 встановлена на кришці 6 і утримується на кришці 6 за допомогою використання магніту 16. Згодом, слідуючи напряму стрілки 17, кришка 6, яка має розташовану на ній фольгу 4, вдавлюється в кільце 3, за допомогою чого утворюючи пружне з'єднання між пружною кільцевою частиною 11 і трохи пружною стінкою 15 доти, поки фольга 4 з вертикальним краєм 13 не розташується і не затиснеться між ними. Цей набір, який попередньо збирається 18, який містить кільце 3 і кришку 6 з пружно з'єднаною між ними фольгою 4, згодом зазнає термічної обробки за допомогою застосування тепла 19. Таким чином, здійснюється з'єднання фольги з кільцем 3 по причинах того, що вертикальний край 13 на своїй зовнішній поверхні 20 і/або внутрішній поверхні 21 частини 11 кільця передбачений із з'єднувальним матеріалом (матеріалом шва). Потрібно зазначити, що термічна обробка може виконуватися в печі при підвищеній температурі, такій як 130°, або може зазнавати інших термічних обробок, використовуючи інші види вивчення. 7 На фіг. 5 більш детально показаний набір 7, який містить кільце 3, кришку 6 і фольгу 4, яка знаходиться в пружному з'єднанні 22 між частиною 11 кільця і стінкою 15 кришки. Як краще проілюстровано на фіг. 6, показано, що фольга 4 приклеєна до частини 11 кільця за допомогою з'єднувального матеріалу 23. Очевидно, що стискаюча сила діє в напрямі стрілки 24, тоді як напрямом звільнення кришки 6 від кільця 3 є напрям стрілки 25, і цей напрям випробовує тільки силу тертя, а не пружну стискаючу силу. На фіг. 7, 8 і 9 показаний інший спосіб, відповідно до винаходу, для виготовлення набору відповідно до винаходу. На фіг. 7 показане інше кільце 26, яке має пружну і зігнену кільцеву частину 27, яка на фіг. 7 знаходиться в нахиленому положенні. Фольга 28 має край 29, який, аналогічним чином, знаходиться в нахиленому положенні, як і частина 27 кільця. Кришка 30 також містить стінку 31 кришки, яка має аналогічне нахилене розташування. Як показано на фіг. 8, фольга 28 розташовується на кришці 30, при цьому край 29 фольги і стінка 31 кришки щільно прилягають один до одного. Згодом, слідуючи стрілкам 32, кільце 26 вдавлюється в з'єднання кришки 30 і фольги 28. У результаті, це дає набір, який попередньо збирається 33, показаний на фіг. 9. Очевидно, що стінка 31 кришки і частина 27 кільця є пружними, таким чином утворюючи пружне з'єднання між кільцем 26 і кришкою 30, при цьому фольга 28 затиснута між ними. Застосування тепла 19 дає в результаті з'єднання фольги 28 з частиною 27 кільця за допомогою з'єднувального матеріалу (матеріалу шва), нанесеного на контактні поверхні краю 29 фольги і/або частини 27 кільця. Таким чином, утвориться набір 35, який містить кільце 26 з приклеєною на нього фольгою 28, яка закривається кришкою 30, яка знаходиться в пружному з'єднанні з кільцем 26. Край 29, стінка 31 кришки і частина 27 кільця мають відповідне нахилене положення, яке означає, що кут альфа між площиною 36 в зоні зіткнення і горизонтальною площиною кільця 26 становить, приблизно, 60°. 95682 8 На фіг. 10, 11 і 12 показані етапи виготовлення набору, який попередньо збирається 38, який після термічної обробки дає в результаті набір 39, відповідно до винаходу. Кільце 40 містить вертикальну частину 41 для розміщення фольги 42, яка має направлений вниз край 43. Фольга 42 розташована на кільці 40. Набір, який попередньо збирається 38 утвориться за допомогою накладення кришки 44, яка має пружний і зігнений периферичний край 45, на кільце. Кришка 44 розташовується, слідуючи напряму стрілки 46. Кришка 44 закриває зверху фольгу 42 і частину 41 кільця. Утвориться пружне з'єднання 47. У печі застосовується тепло 19, таким чином з'єднуючи фольгу 42 за допомогою з'єднувального матеріалу 48 з кільцем 40. Буде оцінено по достоїнству те, що ємність і кільце, відповідно до винаходу, можуть бути виконані з будь-якого придатного металевого матеріалу, наприклад товстолистової сталі. Фольга може бути виконана з будь-якої придатної металевої фольги, переважно, алюмінієвої фольги, яка покривається традиційним чином і, якщо необхідно, покрита з'єднувальним матеріалом для з'єднання фольги з кільцем. Аналогічним чином, кришка, переважно, може бути виконана з металевого матеріалу, але пластиковий матеріал також є можливим всякий раз, коли пластик не реагує на застосування тепла для утворення з'єднання між фольгою і кільцем. Істотним, відповідно до винаходу, є те, що кришка і кільце, з розташованою між ними фольгою, утворять пружне з'єднання до і, зокрема під час застосування тепла для утворення з'єднання швом між фольгою і кільцем. Потрібно зазначити, що частина 11, 27 і 41 кільця може мати показану форму, яка буде забезпечувати поверхню зіткнення з фольгою і закриваючим елементом. Однак ця кільцева частина може мати форму вигину. Ця форма є більш жорсткою і буде мати, по суті, лінійний контакт з фольгою і закриваючим елементом. Проте, одержане пружне з'єднання і практично доцільний порвітронепроникний закриваючий елемент. Більш того ємність може бути виконана з будьяким традиційним діаметром і формою. 9 95682 10 11 Комп’ютерна верстка І. Скворцова 95682 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
