Курильний виріб і спосіб його виготовлення
Номер патенту: 113523
Опубліковано: 10.02.2017
Автори: Пенроуз Грехем, Річардсон Джон, Патон Девід, Мередіт Патрік, Парк Кі Сєон, Данклі Іан, Кларк Пол, Данлоп Стюарт, Фокус Філіп, Блік Кевін, Калджура Карл
Формула / Реферат
1. Курильний виріб, що включає:
першу частину,
другу частину, що переміщується відносно першої частини,
і механізм дискретного переміщення, що має першу індексуючу поверхню на одній з першої або другої частин, і другу індексуючу поверхню на іншій з першої або другої частин,
при цьому друга індексуюча поверхня виконана з можливістю входження в зачеплення з першою індексуючою поверхнею для управління відносним переміщенням між першою і другою частинами,
і друга індексуюча поверхня включає щонайменше одну собачку, яка має одну або більше виступаючих вгору секцій з листового матеріалу.
2. Курильний виріб за пунктом 1, в якому
перша частина і/або друга частина має щонайменше один прохідний переріз вентиляції, при цьому положення першої частини щодо другої частини дозволяє вибірково керувати вентиляцією через щонайменше один прохідний переріз вентиляції і/або
перша частина має одне або більше вентиляційних отворів, сформованих вирізами лазером, і/або друга частина містить листовий матеріал, в якому попередньо вирізані вентиляційні отвори до його формування в гільзу.
3. Курильний виріб за пунктом 2, в якому щонайменше один перший прохідний переріз вентиляції являє собою такий, що проходить по окружності, проріз або щілину.
4. Курильний виріб за п. 3, в якому щонайменше один другий прохідний переріз вентиляції являє собою такий, що проходить по окружності, проріз або щілину.
5. Курильний виріб за будь-яким із попередніх пунктів, в якому перший і другий перерізи вентиляції мають різні розміри і/або сформовані різними способами.
6. Курильний виріб за будь-яким із попередніх пунктів, в якому
механізм дискретного переміщення виконаний з можливістю формування звуку при переміщенні між дискретними положеннями, і/або
друга індексуюча поверхня включає щонайменше одну собачку, яка виступає в радіальному напрямку і виконана з можливістю пружного деформування при переміщенні між дискретними положеннями першої індексуючої поверхні, і/або
друга індексуюча поверхня містить одну або більше виступаючі вгору по суті шаруваті і/або плоскі секції, і/або
друга індексуюча поверхня має витягнуту кромку, яка зачіплюється, і/або
друга індексуюча поверхня містить першу і другу виступаючі вгору шаруваті секції, при цьому на з'єднанні між першою і другою виступаючими вгору секціями утворена витягнута кромка, яка зачіплюється, і/або
щонайменше одна собачка виступає в радіальному напрямку і має по суті трикутний поперечний переріз, і/або
собачка включає листовий матеріал, що має згин для утворення кромки, яка зачіплюється.
7. Курильний виріб за пунктом 6, в якому щонайменше одна собачка виконана з можливістю пружного деформування в напрямку дискретного переміщення.
8. Курильний виріб за пунктом 6 або 7, в якому собачка стягує кут від 10 до 55 градусів або від 15 до 40 градусів, або від 15 до 30 градусів, або приблизно 20 градусів
9. Курильний виріб за будь-яким із попередніх пунктів, в якому
перша індексуюча поверхня і/або друга індексуюча поверхня містить одну або більше секцій, зовнішня поверхня яких проходить під кутом до радіального напряму, і/або
одна або більше із згаданих індексуючих поверхонь проходять, маючи по суті постійний поперечний переріз, вздовж напрямку, перпендикулярного напрямку дискретного переміщення, і/або
перша індексуюча поверхня і/або друга індексуюча поверхня включає пластичний матеріал, і/або перша індексуюча поверхня і/або друга індексуюча поверхня включає один або більше, або є одним або більше з наступних матеріалів: пластичний матеріал, полімер, полісахарид, лист целюлози, гідрат целюлози, ацетат целюлози, поліетилен, папір, папір, оброблений підсилювачем жорсткості, плівка ацетату целюлози, лита плівка ацетату целюлози, плівка ацетату целюлози, сформована з джгута ацетату целюлози, плівка целюлози або пластичний матеріал, або полімер, і/або
перша індексуюча поверхня і/або друга індексуюча поверхня містить шаруватий матеріал, що має два або більше скріплених один з одним шарів листового матеріалу, що включає один або більше, або що є одним або більше з наступних матеріалів: папір, папір, оброблений підсилювачем жорсткості, пластичний матеріал, полімер, полісахарид, целюлоза, гідрат целюлози, ацетат целюлози, плівка ацетату целюлози, лита плівка ацетату целюлози, плівка ацетату целюлози, сформована з джгута ацетату целюлози, плівка або шар целюлози, поліетилен, або пластичний матеріал, або полімер, що не включає один або більше з таких матеріалів: ацетат целюлози і/або целюлозу, та (або) поліпропілен, і/або папір, і/або
перша і/або друга індексуючі поверхні мають виступаючий вгору шов між кінцями листового матеріалу, що утворює форму циліндра.
10. Курильний виріб за пунктом 9, в якому перша індексуюча поверхня і/або друга індексуюча поверхня містить одну або більше секцій, що проходять під кутом до радіального напряму, які стикаються при переміщенні між дискретними положеннями.
11. Курильний виріб за пунктом 9 або 10, в якому одна або більше з цих індексуючих поверхонь лежать по суті в площині.
12. Курильний виріб за пунктом 9, 10 або 11, в якому перша індексуюча поверхня і/або друга індексуюча поверхня містить лист полімерного матеріалу або гідрат целюлози.
13. Курильний виріб за будь-яким із попередніх пунктів, в якому
друга індексуюча поверхня утворює щонайменше одну собачку, прикріплену до підкладки з однієї або обох сторін виступаючої вгору собачки, і/або
друга індексуюча поверхня утворює щонайменше одну собачку, сформовану як єдине ціле з підкладкою так, що собачка утворена виступаючою в гору секцією підкладки.
14. Курильний виріб за пунктом 13, в якому
підкладка являє собою циліндричну трубку, що має секцію з перекриттям, що перекривається сама з собою, при цьому собачка утворена виступаючою вгору частиною секції з перекриттям, і/або підкладка прорізана для формування одного або більше язичків, і
язички виконані виступаючими вгору з утворенням однієї або більше собачок.
15. Курильний виріб за будь-яким із попередніх пунктів, що включає обмежувальний механізм, виконаний з можливістю обмеження діапазону обертання другої частини щодо першої частини.
16. Курильний виріб за пунктом 15, в якому обмежувальний механізм містить:
першу і другу контактні поверхні, сформовані на першій частині суміжно першої індексуючої поверхні, і перший і другий упори, сформовані на елементі, що утворює другу індексуючу поверхню, при цьому перша контактна поверхня може входити в зачеплення з першим упором, а друга контактна поверхня може входити в зачеплення з другим упором, для обмеження обертання між першою і другою частинами курильного виробу, і/або
циліндричну трубку, що утворить таку, що проходить по окружності щілину на першій частині курильного виробу, при цьому першою і другою контактними поверхнями є кінці щілини; і/або
елемент, який утворює другу індексуючу поверхню, являє собою елемент собачки, формуючий собачку і перший, і другий упори.
17. Курильний виріб за пунктом 16, в якому елемент собачки включає листовий матеріал.
18. Курильний виріб за пунктом 16 або 17, в якому
першим і другим упорами є радіально прохідні виступи поблизу кінців по колу елемента собачки, що утворює виступаючу вгору собачку, і
перший і другий упори рознесені по колу від виступаючої вгору собачки.
19. Курильний виріб за пунктами 16, 17 або 18, в якому
перший і другий упори сформовані одним або більше згинами в листовому матеріалі, що формує елемент собачки, і/або
друга частина містить вузол кріплення собачки, виконаний з можливістю закріплення собачки і забезпечення обертання собачки щодо першої індексуючої поверхні.
20. Курильний виріб за пунктом 19, в якому
вузлом кріплення собачки є циліндрична трубка, яка може обертатися навколо першої індексуючої поверхні, і
елемент собачки прикріплений зсередини до вузла кріплення собачки.
21. Курильний виріб за пунктом 20, в якому друга частина містить гільзу, розташовану навколо першої частини, при цьому гільза оточує вузол кріплення собачки і прикріплена до нього.
22. Курильний виріб за пунктом 21, в якому гільза, вузол кріплення собачки і елемент собачки можуть спільно обертатися навколо першої індексуючої поверхні.
23. Курильний виріб за будь-яким із попередніх пунктів, в якому
першою індексуючою поверхнею і/або другою індексуючою поверхнею є поверхня, що утворює кілька виступів і поглиблень, розташованих з інтервалами в напрямку дискретного переміщення, і/або
перша індексуюча поверхня і/або друга індексуюча поверхня містить поглиблення у формі витягнутих жолобів, що проходять в цілому в поздовжньому напрямку, а сусідні жолоби розділені гребенем, і/або
перша індексуюча поверхня і/або друга індексуюча поверхня містить гребінь між сусідніми заглибленнями, що утворює по суті єдину точку максимального опору переміщенню іншої з першою індексуючої поверхні або другої індексуючої поверхні між сусідніми заглибленнями, і/або
перша індексуюча поверхня і/або друга індексуюча поверхня містить гребінь між сусідніми поглибленнями, протяжність по окружності якого менше, ніж у сусідніх поглиблень.
24. Курильний виріб за будь-яким із попередніх пунктів, в якому перша частина може обертатися щодо другої частини, а механізм дискретного переміщення виконаний з можливістю управління відносним обертанням між першою частиною і другою частиною для вибору одного з декількох дискретних положень.
25. Курильний виріб за будь-яким із попередніх пунктів, в якому перша індексуюча поверхня розташована на зовнішній поверхні фільтра, або прилягає до неї.
26. Курильний виріб за пунктом 25, в якому
фільтр містить фільтруючий матеріал, обгорнутий в один або більше листів матеріалу, і
форма одного або більше листів вибрана так, щоб утворювати першу індексуючу поверхню або слугувати їй основою.
27. Курильний виріб за пунктом 26, в якому
перша індексуюча поверхня сформована на листовому матеріалі, і
листовий матеріал утворює профіль першої індексуючої поверхні і оточує фільтруючий матеріал.
28. Курильний виріб за будь-яким із попередніх пунктів, в якому перша частина містить першу підкладку, друга частина містить другу підкладку, і з'єднання першої і другої підкладок забезпечує їх взаємне обертання,
при цьому першою і другою підкладками є перша і друга секції фільтра, а з'єднання формується серцевиною фільтра, який сформований як єдине ціле першою та другою секціями фільтра.
29. Курильний виріб за будь-яким з попередніх пунктів, що включає щонайменше один фільтр, що містить фільтруючий матеріал, а також адсорбуючу добавку.
30. Курильний виріб за пунктом 29, в якому адсорбуюча добавка розташована всередині вкладиша, оточеного фільтруючим матеріалом, або розподілена всередині фільтруючого матеріалу, або розташована по зовнішній поверхні фільтруючого матеріалу, або всередині камери в курильному виробі, і/або
курильний виріб включає перший фільтр, що містить адсорбуючу добавку, причому перша індексуюча поверхня розташована по зовнішній поверхні першого фільтра, і/або
перша частина містить першу секцію фільтра, а друга частина містить другу секцію фільтра, з'єднану з першою секцією фільтра серцевиною, при цьому друга частина додатково містить третю секцію фільтра.
31. Курильний виріб за пунктом 30, в якому фільтр, що містить вуглець.
32. Курильний виріб за пунктом 31, в якому вуглець розташований всередині першої і/або другої секцій фільтра, з'єднаних серцевиною.
33. Курильний виріб за пунктом 31 або 32, в якому вуглець включає активоване вугілля.
34. Курильний виріб за будь-яким з пп. 30-33, який включає другий фільтр, розташований позаду першого фільтра
35. Курильний виріб за будь-яким із попередніх пунктів, що має обмежувальні засоби, виконані з можливістю обмеження відносного поздовжнього переміщення між першою і другою частинами.
36. Курильний виріб за будь-яким з пунктів 1-8, в якому перша індексуюча поверхня має виступаючий вгору елемент, сформований одним або більше з наступних елементів: тиснений елемент, штампований елемент, один або більше гофр, точка або пляма адгезиву, точка або пляма фарби, або прикріплений відрізок листового матеріалу, і/або
включає першу індексуючу частину, що утворить першу індексуючу поверхню, і другу індексуючу частину, що утворить другу індексуючу поверхню, при цьому щонайменше частина першої індексуючої частини розташована радіально всередині другої індексуючої частини так, що перша і друга індексуючі поверхні входять в зачеплення, і принаймні частина першої індексуючої частини має той же зовнішній діаметр, що й друга індексуюча частина, і/або
друга індексуюча поверхня утворює вільний простір усередині зовнішньої поверхні, і/або
перша індексуюча поверхня і друга індексуюча поверхня розташовані поздовжньо між першим фільтром першої частини і другим фільтром другої частини.
37. Курильний виріб за пунктом 36, в якому всередині першої індексуючої поверхні розташована камера.
38. Спосіб виготовлення курильного виробу, в якому:
підготовляють першу частину,
підготовляють другу частину і прикріплюють другу частину до першої частини так, що друга частина може переміщатися щодо першої частини,
формують в першій і другій частинах механізм дискретного переміщення, що містить першу індексуючу поверхню на одній з першої або другої частин, і другу індексуючу поверхню на іншій з першої або другої частин, причому друга індексуюча поверхня сформована так, щоб входити в зачеплення з першою індексуючою поверхнею для управління відносним обертанням між першою і другою частинами,
при цьому друга індексуюча поверхня включає щонайменше одну собачку, яка містить одну або більше виступаючих вгору секцій листового матеріалу.
39. Спосіб за пунктом 38, в якому
формують першу частину і/або другу частину так, щоб вони включали щонайменше один прохідний переріз вентиляції, при цьому перша і друга частини сформовані так, що розташування першої частини щодо другої частини забезпечує вибіркове управління вентиляцією через щонайменше один прохідний переріз вентиляції, і/або
формують другу індексуючу поверхню, в якій щонайменше одна собачка виступає в радіальному напрямку, і/або
прикріплюють собачку до підкладки з однієї або обох сторін виступаючою вгору собачки, і/або
вводять в зачеплення частини, що містять першу і другу індексуючі поверхні, перед прикріпленням джерела курильного матеріалу, або прикріплюють частину, що містить першу індексуючу поверхню, до джерела курильного матеріалу, перед введенням в зачеплення з другою індексуючою поверхнею.
40. Спосіб за пунктом 39, в якому додатково формують собачку шляхом деформування заготовки з листового матеріалу.
41. Спосіб за пунктом 40, в якому формування собачки шляхом деформування заготовки включає формування собачки шляхом деформування заготовки за допомогою формуючого інструмента для утворення кромки.
42. Спосіб за пунктом 41, в якому додатково формують собачку як єдине ціле з першої і другої виступаючих вгору секцій листового матеріалу і загинанням листового матеріалу для формування ребра, що з'єднує першу і другу виступаючі вгору секції.
43. Спосіб за будь-яким з пунктів 38-42, в якому
формують другу частину у вигляді циліндричного обідка з собачкою і прикріплюють гільзу до зовнішньої поверхні обідка і/або
формують другу частину з листового матеріалу, при цьому в листовому матеріалі попередньо прорізаються вентиляційні отвори перед його формуванням в циліндр.
44. Спосіб за пунктом 43, в якому додатково
формують обідок перед прикріпленням до першої індексуючої поверхні і насувають обідок навколо першої індексуючої поверхні, використовуючи стискаючу втулку для стиснення першої індексуючої поверхні, і/або оправлення для утримування обідка,
або формують обідок закріпленням двох секцій листового матеріалу навколо першої індексуючої поверхні,
або формують обідок, обертаючи листовий матеріал навколо першої індексуючої поверхні.
45. Спосіб за пунктом 44, в якому додатково
намотують листовий матеріал від кромки листового матеріалу або від місця між кромками листового матеріалу.
46. Пристрій для формування першої частини або другої частини курильного виробу за будь-яким з пунктів 1-37, що містить модуль, виконаний з можливістю формування другої індексуючої поверхні і прикріплення другої індексуючої поверхні до аркуша матеріалу, з якого повинна формуватися циліндрична гільза.
47. Пристрій за пунктом 46, в якому згаданий модуль включає:
джерело листового матеріалу для другої індексуючої поверхні,
формуючий механізм, виконаний з можливістю формування листового матеріалу для утворення другої індексуючої поверхні,
джерело листового матеріалу для підкладки, і
засіб кріплення, виконаний з можливістю прикріплення другої індексуючої поверхні до підкладки.
48. Пристрій за пунктом 47, в якому формуючий механізм виконаний з можливістю формування собачки в листовому матеріалі, що стягує кут від 10 до 35 градусів або від 15 до 25 градусів, або від 20 до 30 градусів, або приблизно 20 градусів.
49. Фільтр для курильного виробу, що містить:
першу індексуючу поверхню, виконану з можливістю входження в зачеплення з другою індексуючою поверхнею для формування механізму дискретного переміщення,
причому перша індексуюча поверхня виконана з можливістю входження в зачеплення з другою індексуючою поверхнею для управління відносним переміщенням між першою і другою поверхнями, що індексують, а
друга індексуюча поверхня являє собою щонайменше одну собачку, яка містить одну або більше виступаючих вгору секцій листового матеріалу.
50. Фільтр за пунктом 49, який має щонайменше один прохідний переріз вентиляції, при цьому відносне положення переміщуваної частини, прикріпленої до фільтра, забезпечує вибіркове управління вентиляцією через щонайменше один прохідний переріз вентиляції,
і перша індексуюча поверхня виконана з можливістю формування звуку спільно з другою індексуючою поверхнею, при переміщенні між дискретними положеннями.
51. Фільтр за пунктом 49 або 50 для курильного виробу за будь-яким з пунктів 1-37, що включає першу частину, що утворює першу індексуючу поверхню, і другу частину, що утворює другу індексуючу поверхню, при цьому друга індексуюча поверхня включає щонайменше одну собачку, яка виступає в радіальному напрямку і виконана з можливістю пружного деформування при переміщенні між дискретними положеннями першої індексуючої поверхні.
Текст

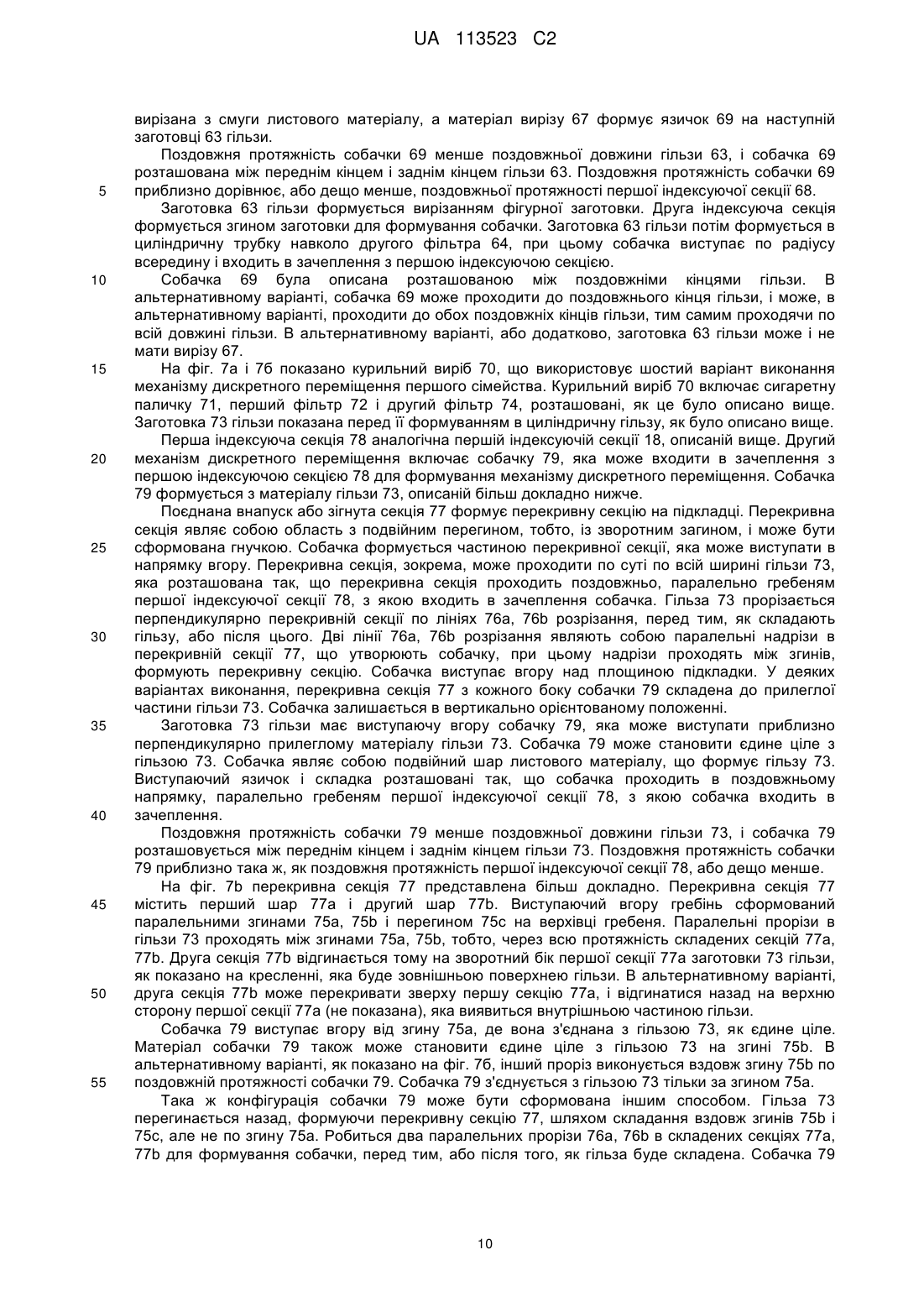

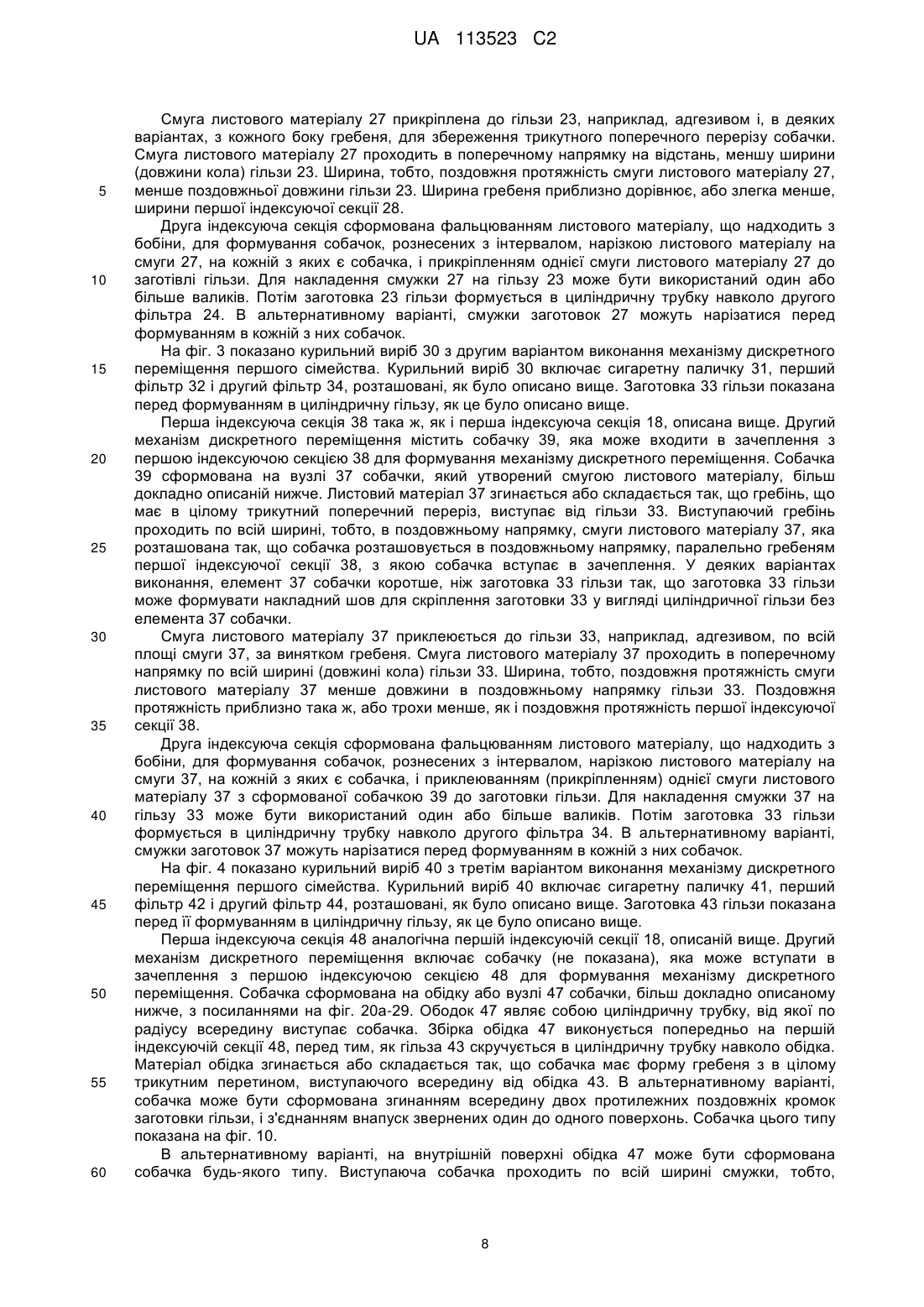

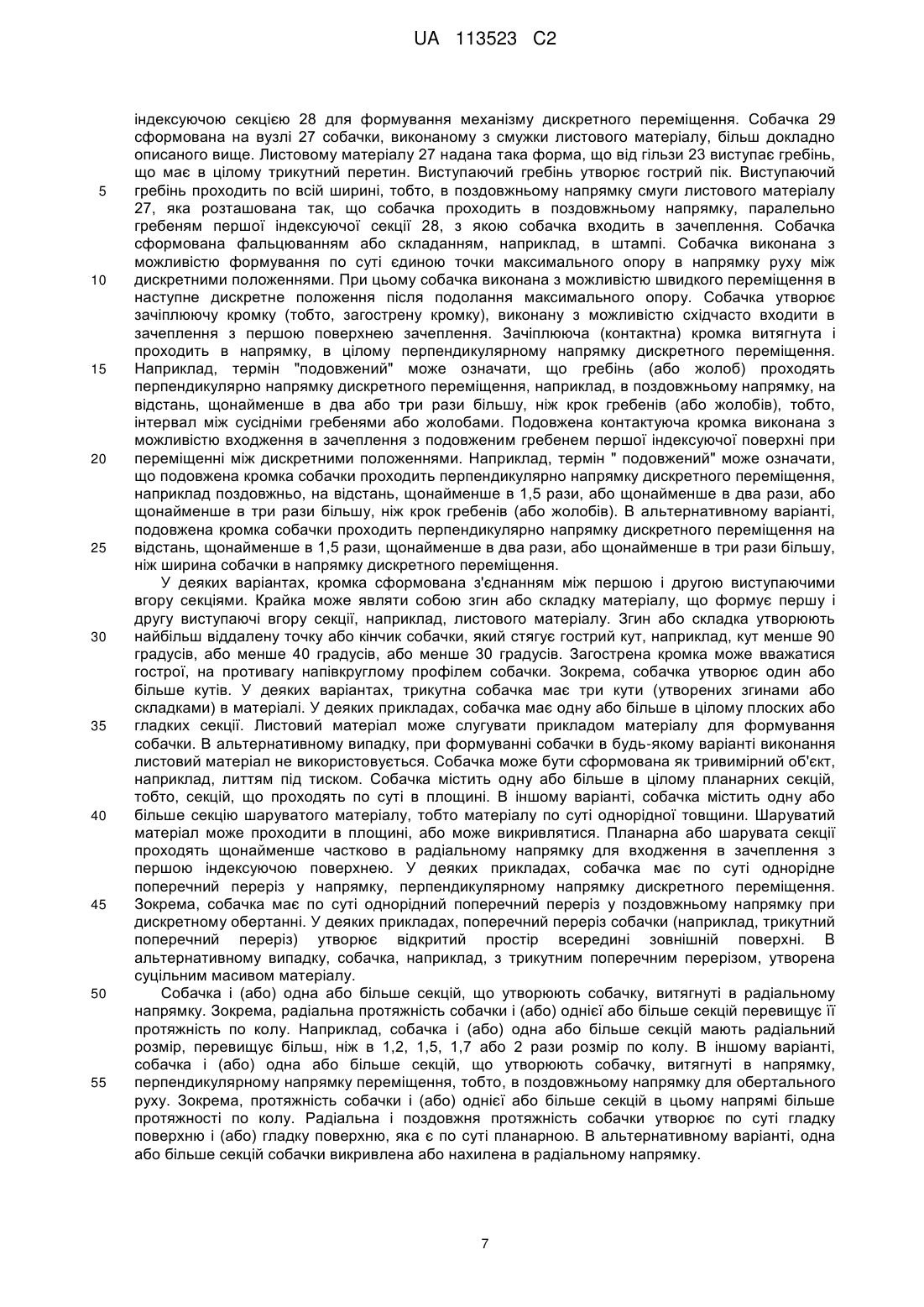

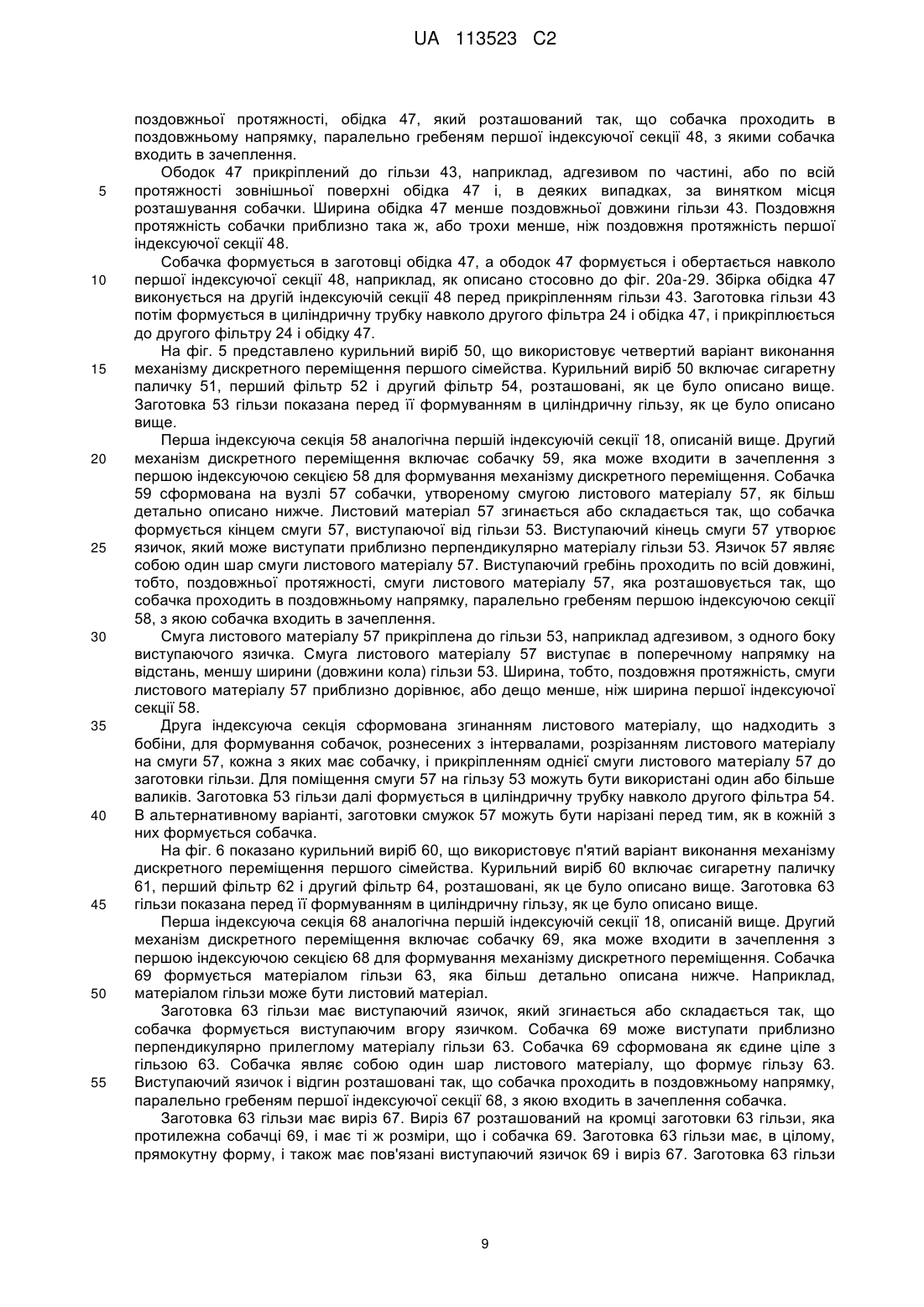

Реферат: У заявці описано курильний виріб і спосіб виготовлення курильного виробу. Курильний виріб (10) включає першу частину і другу частину, переміщувану щодо першої частини. Механізм дискретного переміщення містить першу індексуючу поверхню (18) на одній з першої частини або другої частини, і другу індексуючу поверхню (19) на іншій з першої і другої частин. Друга індексуюча поверхня (19) виконана з можливістю входження в зачеплення з першою індексуючою поверхнею (18) для управління відносним переміщенням між першою частиною і другою частиною. UA 113523 C2 (12) UA 113523 C2 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід загалом належить до пристроїв, систем і способів, що належать до курильних виробів, а також способів виготовлення курильних виробів. Зокрема, винахід належить до пристроїв, систем і способів для курильного виробу, що має керовано змінювану вентиляцію, і способів і пристроїв для виготовлення такого курильного виробу (далі "винахід"). Сигарета може містити тютюн і сигаретний папір. Деякі сигарети та інші курильні вироби можуть включати фільтруючі елементи. Деякі сигарети можуть мати вентиляцію, наприклад, як описано в US 4699158. У даному винаході пропонується, згідно першої його особливості, курильний виріб, що має: першу частину, другу частину, переміщувану щодо першої частини, і також механізм дискретного переміщення, що має першу поверхню, яка індексує, на одній з першої або другої частин, і другу індексуючу поверхню на інший з першої та другої частин, при цьому друга індексуюча поверхня виконана з можливістю входження в зачеплення з першою індексуючою поверхнею для управління відносним переміщенням між першою частиною і другою частиною. У даному винаході пропонується, згідно з другою його особливістю, спосіб виготовлення курильного виробу, при виконанні якого: готують першу частину, готують другу частину і прикріплюють другу частину до першої частини так, що друга частина може переміщатися щодо першої частини, формують в першій і другій частинах також механізм дискретного переміщення, включає першу індексуючу поверхню на одній з першої частини або другої частини, і другу індексуючу поверхню на іншій з першій і другій частинах, при цьому друга індексуюча поверхня сформована так, щоб входити в зачеплення з першою індексуючою поверхнею для управління відносним обертанням між першою частиною і другою частиною. У даному винаході пропонується, відповідно до третьої його особливості, пристрій для формування частини курильного виробу, що містить один або більше валиків і (або) для гнучкі бруси, що містять виріз для проходу других індексуючих засобів без зіткнення з валиком або згинаючим брусом. У даному винаході пропонується, згідно четвертої його особливості, пристрій для формування частини курильного виробу, що містить модуль, виконаний з можливістю формування других індексуючих засобів та прикріплення других індексуючих засобів до листу матеріалу, з якого повинна формуватися циліндрична гільза. У даному винаході пропонується, згідно п'ятої його особливості, фільтр для курильного виробу, що включає: першу індексуючу поверхню, виконану з можливістю входження в зачеплення з другою індексуючою поверхнею для формування механізму дискретного переміщення, при цьому перша індексуюча поверхня виконана з можливістю входження в зачеплення з другою індексуючою поверхнею для управління відносним переміщенням між першою індексуючою поверхнею і другою індексуючою поверхнею. Далі, в якості приватного прикладу, наводиться опис варіантів виконання винаходу з посиланням на докладені креслення, на яких: на фіг. 1 представлений вид збоку курильного виробу з механізмом дискретного переміщення відповідно до першого сімейства даного винаходу; на фіг. 2 представлений в перспективі вид частково сформованого курильного виробу з першим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 3 представлений в перспективі вид частково сформованого курильного виробу з другим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 4 представлений в перспективі вид частково сформованого курильного виробу з третім варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 5 представлений в перспективі вид частково сформованого курильного виробу з четвертим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 6 представлений в перспективі вид частково сформованого курильного виробу з п'ятим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 7а представлений в перспективі вид курильного виробу з шостим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 7б представлений вид збоку частково сформованого курильного виробу з шостим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; 1 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 8а представлений в перспективі вид частково сформованого курильного виробу з сьомим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 8б представлений в перспективі вигляд частини курильного виробу з варіацією сьомого варіанту виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 8в представлений в перспективі вигляд частини курильного виробу з іншого варіацією сьомого варіанту виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 9 представлений в перспективі вид курильного виробу з восьмим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 10 представлений в перспективі вид курильного виробу з дев'ятим варіантом виконання механізму дискретного переміщення відповідно до першого сімейства; на фіг. 11 представлений в перспективі вид курильного виробу відповідно до даного винаходу; на фіг. 12 представлений вид збоку з розрізом курильного виробу для іншого варіанту виконання даного винаходу; на фіг. 13 представлений в перспективі вид курильного виробу в частково сформованому стані для ще одного варіанта виконання даного винаходу; на фіг. 14 представлений в перспективі вид курильного виробу в частково сформованому стані для ще одного варіанта виконання даного винаходу; на фіг. 15 представлений вид збоку курильного виробу в частково сформованому стані для ще одного варіанта виконання даного винаходу; на фіг. 16 представлений схематичний вигляд збоку пристрою для виготовлення частини курильного виробу відповідно до даного винаходу; на фіг. 17а представлений в перспективі вигляд частини технологічного устрою, показаного на фіг. 16; на фіг. 17б представлений в перспективі вид іншої частини технологічного устрою, показаного на фіг. 16; на фіг. 18а представлений в перспективі вигляд частини курильного виробу в частково сформованому стані відповідно до даного винаходу; на фіг. 18б представлений в перспективі вигляд частини курильного виробу в наступній стадії часткового формування відповідно до даного винаходу; на фіг. 19 представлений вид спереду розрізу частини курильного виробу відповідно до даного винаходу; на фіг. 20а представлений вид збоку частини курильного виробу, показаного на фіг. 4, з обідком першого типу, в процесі виготовлення; на фіг. 20б представлений вид спереду частини пристрою, показаного на фіг. 20а; на фіг. 21 представлений в перспективі вид частин для курильних виробів, показаних на фіг. 4, з обідком першого типу, в процесі виготовлення; на фіг. 22 представлений вид збоку частини курильного виробу, показаного на фіг. 4, з обідком другого типу, в процесі виготовлення; на фіг. 23 представлений в перспективі вид частин для курильних виробів, показаних на фіг. 4, з обідком другого типу, в процесі виготовлення; на фіг. 24 представлений вид збоку курильного виробу, показаного на фіг. 4, з обідком третього типу, в процесі виготовлення; на фіг. 25 представлений вид збоку курильного виробу, показаного на фіг. 4, з обідком третього типу, в процесі виготовлення; на фіг. 26а, 26б і 26в представлені види збоку частини курильного виробу, показаного на фіг. 4, з обідком четвертого типу, в процесі виготовлення; на фіг. 27 представлений в перспективі вигляд частини курильного виробу, показаного на фіг. 4, з обідком четвертого типу, в процесі виготовлення; на фіг. 28 представлений вид збоку розрізу курильного виробу, показаного на фіг. 4, з обідком п'ятого типу; на фіг. 29 представлений в перспективі вид розібраного курильного виробу, в частково сформованому стані, ще одного варіанта виконання даного винаходу; на фіг. 30 представлений в перспективі вид курильного виробу з першим варіантом виконання механізму дискретного переміщення другого сімейства; на фіг. 31 представлений в перспективі вигляд частини курильного виробу з першим варіантом виконання механізму дискретного переміщення другого сімейства; 2 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 32 представлений в перспективі вид курильного виробу з другим варіантом виконання механізму дискретного переміщення другого сімейства; на фіг. 33 представлений в перспективі вид курильного виробу з механізмом дискретного переміщення третього сімейства; на фіг. 34 представлений вид спереду частини курильного виробу з механізмом дискретного переміщення третього сімейства; на фіг. 35 представлений в перспективі вид частин курильного виробу з механізмом дискретного переміщення четвертого сімейства; на фіг. 36 представлений в перспективі вид курильного виробу з механізмом дискретного переміщення п'ятого сімейства; на фіг. 37а представлений в перспективі вид курильного виробу з механізмом дискретного переміщення п'ятого сімейства в частково сформованому стані; на фіг. 37б представлений збільшений вигляд в перспективі частини курильного виробу з механізмом дискретного переміщення п'ятого сімейства; на фіг. 38 представлений вид спереду перетину курильного виробу з іншим варіантом виконання механізму дискретного переміщення, належать до першого сімейства; на фіг. 39 представлений в перспективі вигляд частини курильного виробу відповідно до будь-якого варіанту виконання п'ятого сімейства; на фіг. 40 схематично представлений вид збоку частини курильного виробу відповідно до будь-якого варіанту виконання першого сімейства; на фіг. 41а і 41б представлений вид збоку частини курильного виробу відповідно до будьякого варіанту виконання; на фіг. 42 представлений в перспективі вид частково сформованого курильного виробу відповідно до будь-якого варіанту виконання; на фіг. 43 представлений в перспективі вид розібраного курильного виробу відповідно до будь-якого варіанту виконання першого сімейства; на фіг. 44 представлена блок-схема, що ілюструє перший спосіб виготовлення курильного виробу; на фіг. 45 представлена блок-схема, що ілюструє другий спосіб виготовлення курильного виробу. На фіг. 1 представлено курильний виріб у відповідність з деякими варіантами виконання. Курильним виробом може бути виріб, наприклад, сигарета, сигара або сигарильо, на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну чи замінників тютюну, а також продукти, що нагріваються без горіння (тобто, продукти, в яких аромат отримують з курильного матеріалу впливом тепла без горіння матеріалу). Для зручності викладу, такі продукти в даному описі називатимуться "курильними виробами". Курильний виріб 10 має першу частину, що включає джерело курильного матеріалу 11, яким може бути тютюн. Джерело курильного матеріалу 11 представлено формі сигаретної палички, і в деяких варіантах прикріплений перший фільтр 12 прикріплений до сигаретної паличці. Для прикріплення першого фільтра до сигаретної палички тютюнова паличка і перший фільтр 12 з'єднані закриваючим шаром, наприклад, зазвичай сформованим з ободкового паперу. Сигаретна паличка і перший фільтр можуть називатися тютюновим сегментом. Подовжена сигаретна паличка і перший фільтр визначають подовжню вісь курильного виробу. Друга частина курильного виробу включає гільзу 13 у вигляді циліндричної трубки, що проходить навколо зовнішньої поверхні сигаретної палички 11 і (або) першого фільтра 12. Гільза 13 може бути сформована у вигляді трубки, наприклад, циліндра, і в деяких варіантах виконується з паперу. Розміри сигаретної палички і першого фільтра вибрані так, щоб вони могли обертатися як єдине ціле навколо поздовжньої осі всередині гільзи 13. Перша частина і друга частина утримуються у фіксованому поздовжньому розташуванні обмежувальними засобами (не показані), що перешкоджають розсовування курильного виробу. При цьому перша частина не може поздовжньо ковзати щодо другої частини, тобто, гільза не може поздовжньо переміщатися щодо тютюнового сегмента. Друга частина може, опціонально (факультативно), також включати другий фільтр 14 на мундштучному кінці гільзи 13, прилеглий до першого фільтру 12, або поєднаний із ним. Другий фільтр 14 міцно з'єднаний з гільзою і зафіксований всередині неї. Перший і (або) другий фільтри можуть бути виконані зі звичайного фільтруючого матеріалу, наприклад, джгута волокон ацетату целюлози, обгорнутого листовим матеріалом, зокрема папером, наприклад, папером для обгортки фільтра. Сигаретна паличка 11 і прикріплений перший фільтр 12, згідно з описом, з'єднані ободковим папером (не показана). В якості ободкового паперу може можна використовувати стандартний 3 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 ободковий папір, або відносно товстий тиснений ободковий папір, або картонний ободковий папір. В альтернативному варіанті, фільтр може прикріплятися до джерела курильного матеріалу трубкою, виконаною за будь-яким матеріалу. Зокрема, така трубка може бути виконана з пластичного матеріалу, наприклад, пластичного матеріалу на основі кукурудзяного крохмалю. В альтернативному варіанті, трубка може бути виконана з керамічного матеріалу. Трубка також може бути виконана з фольги, металу або металізованого паперу. Курильний виріб має систему вентиляції (не показана), виконану з можливістю регулювання вентиляції курильного виробу. Система вентиляції містить один або більше прохідних перетинів вентиляції, що представляють собою вентиляційні отвори або повітропроникний матеріал, в одній з першої або другої частин або в кожній з них. У деяких випадках, коли вентиляційні отвори в гільзі і шарах листового матеріалу навколо першого і (або) другого фільтрів суміщені, повітря може протікати в корпус першого і (або) другого фільтра. Рівень вентиляції вибирається становищем другої частини щодо першої частини, яке управляється механізмом управління. Механізм управління може виробляти чутний звук, що сигналізує про переміщення до вибраного положення або від нього. Механізм управління має форму механізму дискретного переміщення, виконаного з можливістю керувати обертанням між гільзою 13 і тютюновим сегментом 11, 12. Механізм дискретного переміщення включає першу індексуючу секцію (або поверхню) 18 на тютюновому сегменті, яка входить у зачеплення з другою індексуючою секцією (або поверхнею) 19 на гільзі 13. Тютюновий сегмент 11, 12 має першу індексуючу секцію 18 на своєму задньому кінці, наприклад, навколо першого фільтра 12, і оточений гільзою 13. Гільза 13 може повертатися щодо тютюнового сегмента 11, займаючи кілька заздалегідь встановлених дискретних кутових положень. Дискретні положення розділені невеликими інтервалами, забезпечуючи покрокове переміщення. Механізм дискретного переміщення в даному винаході забезпечує кут повороту, яким можна керувати з високою точністю і який можна фіксувати. Механізм дискретного переміщення забезпечує одержання великої кількості дискретних положень, щонайменше, трьох, або, щонайменше, п'яти, або семи, в межах обмеженого діапазону повороту, наприклад, 90 або 120 градусів. У першому сімействі варіантів винаходу, перша індексуюча секція 18 може мати кілька заглиблень, які можуть входити в зачеплення з виступаючим елементом на другій індексуючій секції. У деяких варіантах, поглиблення можуть формувати хвилясту зовнішню поверхню. Зокрема, перша індексуюча секція 18 має не гладку зовнішню поверхню, і в деяких прикладах включає кілька заглиблень, розділених гребенями. Наприклад, поглиблення можуть являти собою подовжені жолоби, розділені гребенями, що проходять в цілому в поздовжньому напрямку. У деяких варіантах, подовжені жолоби сформовані в зовнішній поверхні фільтруючої секції і, опціонально, проходять по всій довжині фільтруючої секції. Курильний виріб включає одну або більше фільтруючих секцій, з яких одна або більше фільтруючих секцій має поглиблення, аналогічні описаним. Кілька гребенів і жолобів можуть формувати хвилеподібну зовнішню поверхню, яка може плавно коливатися в радіальному напрямку, тобто, не є ступінчастою. Гребінь між сусідніми заглибленнями може мати криволінійний профіль з по суті постійним радіусом кривизни. Гребінь між сусідніми заглибленнями утворює одиночну точку максимального опору руху зачіплюваного елемента між сусідніми заглибленнями на колі. В альтернативному варіанті, жолоби можуть бути сформовані у вигляді гофра, маючи увігнутий профіль. Гребінь між сусідніми заглибленнями може бути загостреним, у вигляді складки, або що звужується, опціонально, може мати по суті загострену точку максимального радіусу. Гребінь між сусідніми заглибленнями утворює одиночну точку максимального опору руху зачіплюваного елемента між сусідніми заглибленнями на колі. У деяких прикладах, гребінь може піддаватися пружній деформації для забезпечення проходження собачки над гребенем. В інших прикладах, протяжність гребеня в напрямку дискретного переміщення менше, ніж протяжність прилеглого поглиблення. Зокрема, протяжність гребеня в напрямку по колу менше протяжності по колу прилеглого поглиблення. У деяких прикладах, гребінь може мати по суті плоску площадку при максимальному радіальному видаленні, тобто, на вершині гребеня. Плоский майданчик на вершині проходить по суті по колу. Плоский майданчик по вершині має протяжність по колу менше протяжності по колу прилеглого поглиблення. У деяких варіантах, по суті плоский майданчик має порівняно невелику протяжність так, що гребінь утворює по суті єдину точку з максимальним опором руху другої індексуючої поверхні. В іншому варіанті, одна або більше сторін гребенів проходить під кутом до радіального напряму. Зокрема, в гребені, який проходить поздовжньо, поздовжньо прохідні сторони гребеня скошені або нахилені під кутом до радіального напряму. 4 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 Така форма забезпечує одержання гучного звуку, коли перша і друга частини обертаються один щодо одного, даючи добре помітний зворотний зв'язок, що рівень вентиляції був змінений. Перша індексуюча секція може бути сформована на будь-якій поверхні першої частини курильного виробу. Зокрема, перша індексуюча поверхня 18 може бути сформована на трубчастому індексуючому елементі, що оточує перший фільтр 12. Трубчастий індексуючий елемент, навколишній фільтр, відділений від фільтруючого матеріалу і обгорткового паперу, що формують фільтр, і можуть, опціонально, з'єднувати фільтр з сигаретною паличкою. Трубчастий індексуючий елемент, який утворює першу індексуючу секцію 18, може являти собою циліндр з плівки ацетату целюлози або паперову гільзу, що має поглиблення і (або) виступи, як це було описано вище, і може бути прикріплений до фільтру адгезивом. Елементи першої індексуючої секції формуються, коли індексуючий елемент знаходиться в стані заготовки перед формуванням трубки, і перед прикріпленням індексуючого елемента до фільтру, фільтруючому матеріалу і (або) сигаретної палички. Посилання на "плівку" по всьому даному опису має сприйматися широко, позначаючи шар будь-якого типу, листовий матеріал і розміри матеріалу. В альтернативному варіанті, трубкою може бути будь-який описаний матеріал. Індексуючі жолоби і гребені можуть проходити навколо всієї зовнішньої окружності тютюнового сегмента або, в іншому варіанті, проходити навколо тільки частини кола. Індексуючі жолоби і гребені можуть проходити по всій довжині або тільки частини довжини індексуючого елемента. В альтернативному варіанті, перша індексуюча секція 18 сформована в зверненій в радіальному напрямку криволінійній зовнішній поверхні фільтра. Фільтр, зовнішня поверхня якого має індексуючу секцію, містить фільтруючий матеріал, наприклад, у формі циліндра, який проходить поздовжньо. Фільтруючий матеріал являє собою будь-який відомий фільтруючий матеріал, зокрема, з джгута волокон ацетату целюлози. Фільтруючий матеріал обгорнутий в один або більше листів гнучкого матеріалу. У деяких варіантах, листовий матеріал являє собою папір або пластичний матеріал, або полімер, полісахарид, наприклад, ацетат целюлози, поліпропілен або поліетилен (ПЕ), целюлозу; гідратцелюлози або будь пластичний матеріал або полімер, що не включає ацетат целюлози, і (або) поліпропілен, і (або) поліетилен (ПЕ), і (або) фарбу і (або) клей, і може називатися обгорткою фільтра. Наприклад, перша індексуюча поверхня містить полімерний матеріал, що не включає ацетат целюлози і (або) поліпропілен. Листовий матеріал проходить навколо криволінійної сторони циліндра фільтруючого матеріалу. Листовий матеріал формує безперервну зовнішню поверхню, що утворить жолоби і гребені першої індексуючої секції, або слугує її основою. Листовий матеріал піддається деформації для формування жолобів і гребенів, і піддається обробці для збереження постійної форми жолобів і гребенів в листовому матеріалі. Листовий матеріал піддається деформації для створення жолобів і гребенів до того, як він обертається навколо фільтруючого матеріалу. У обгортці фільтра з листового матеріалу не робиться надрізів для створення жолобів. Листовий матеріал може бути деформований тисненням, екструзією, обтисканням або впливом тиском в будь-якій формі, зокрема з використанням валиків. Листовий матеріал може бути нагрітий під час формування заглиблень. Листовий матеріал, який обгортає фільтруючий матеріал, опціонально, може бути зверху обгорнутий плівкою. Плівка створює безперервну зовнішню поверхню, що утворює кілька жолобів. Плівка може бути з пластичного матеріалу, зокрема полімеру, наприклад, поліпропілену або поліетилену (ПЕ). Плівка може бути прозорою, або може бути непрозорою. Пластикова або полімерна плівка утворює зовнішню поверхню, яка може бути більш жорсткою і твердою, ніж жолоби і гребені, сформовані просто в паперовій основі. Плівка ускладнює розгладження жолобів і гребенів внаслідок контакту з зачіпляються частиною механізму дискретного переміщення при обертанні. Плівка наноситься на жолоби і гребені, які вже були сформовані в паперовій обгортці фільтра. В альтернативному варіанті, плівка може бути багатошаровою, наприклад, включає непаперовий матеріал, наприклад, целюлозу (гідратцелюлози) або ацетат целюлози. У деяких прикладах, непаперовий матеріал скріплюється з папером, після чого створюються жолоба. В альтернативному варіанті, перша індексуюча поверхня містить порівняно жорсткий або порівняно твердий матеріал, обгорнутий безпосередньо навколо фільтруючого матеріалу, тобто, без паперового шару. Порівняно жорстким або твердим матеріалом може бути будь описаний матеріал, наприклад, пластичний матеріал, біопластичний матеріал, полімерний матеріал, наприклад, ацетат целюлози, целюлозна плівка, плівка гідратцелюлози, полісахарид, або пластичний матеріал, що не включає ацетат целюлози, і (або) не включає целюлозу, і (або) не включає поліпропілен, і (або) не включає фарбу або клей, або полімер, що не включає 5 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 ацетат целюлози, що не включає целюлозу, і (або) не включає поліпропілен, і (або) не включає фарбу або клей, і (або) не включає папір. Листовий матеріал у будь-якому варіанті виконання може бути будь-яким із згаданих матеріалів, що не включають будь-яку іншу групу (-и) матеріалів, наприклад, гідратцелюлози, що не включає ацетат целюлози, або полісахаридом, що не включає ацетат целюлози. Порівняно жорсткий матеріал є більш жорстким, ніж звичайна паперова обгортка для фільтра, і (або) має більш тверду поверхню, ніж фільтр, обгорнутий в звичайну паперову обгортку. Порівняно жорсткий матеріал має форму листа матеріалу, зокрема, обгорненого безпосередньо навколо фільтруючого матеріалу. Жорсткий листовий матеріал утворює першу індексуючу поверхню. Заздалегідь задана висока жорсткість зовнішньої поверхні забезпечує гучний звук, коли механізм дискретного переміщення переходить з одного дискретного стану в наступне положення. Гільза 13 містить другу індексуючу секцію 19. Друга індексуюча секція 19 розташована на внутрішній поверхні гільзи 13 і має один або більше елементів, які можуть входити в зачеплення з першою індексуючою секцією 18. Друга індексуюча секція 19 має один або більше виступів, які можуть входити до зачеплення з першою індексуючою секцією 18. Один або більше виступів мають форму, що забезпечує утворення гучного звуку, коли перша і друга частини повертаються одна щодо одної, створюючи чіткий звуковий зворотний зв'язок, що показує зміну рівня вентиляції. У варіантах виконання першого сімейства, виступами можуть бути одна або більше собачок, сформованих одним або більше шарами листового матеріалу, який згинається, виступаючи по радіусу всередину від гільзи 13. Термін "собачка" припускає виступ будь-якого типу, який може входити в зачеплення з індексуючою секцією для забезпечення дискретного переміщення в обох напрямках. Переміщення першої частини щодо другої частини може бути обертальним так, що механізм дискретного переміщення забезпечує дискретне обертання за годинниковою стрілкою або проти годинникової стрілки. В альтернативному варіанті, рух може бути поздовжнім так, що механізм дискретного переміщення забезпечує ковзне дискретне переміщення вперед і назад. Обертання гільзи 13 супроводжується звуком, наприклад клацанням, в кожному заданому положенні. Звук може бути добре чутним. Механізм дискретного переміщення чинить опір обертанню між першою і другою частинами курильного виробу, поки не прикладена достатня сила, і здебільшого не повернуться в наступне дискретне положення. Механізм дискретного переміщення забезпечує зворотний зв'язок користувачеві, що сигналізує про поворот першої та другої частин, наприклад, у вигляді відчутного перешкоди у переміщенні та (або) звуку при входженні в кожне дискретне положення. Перша і (або) другий індексуючі секції 18, 19, або окремий обмежувальний механізм можуть обмежувати поворот інтервалом від 90 º до 180 º, і зокрема приблизно від 90 º до 120 º. В альтернативному випадку, механізм дискретного переміщення не обмежує обертання заданим діапазоном обертання. Рух гільзи 13 вперед по тютюнового сегменту може бути обмежено. Друга індексуюча секція 19 може бути виконана з можливістю входити в зачеплення з частиною тютюнового сегмента. Гребені другої індексуючої секції 19 виступають тільки по частині довжини гільзи, а передня кромка входить в зачеплення з частиною тютюнового сегмента, радіус якої більше, ніж у жолобів першої індексуючої секції 18. Зокрема, передня кромка другої індексуючої секції 19 входить в зачеплення з частиною тютюнового сегмента, на якій немає жолобів, попереду від першої індексуючої секції 18, і має радіус більше, ніж біля виступу (-ів) другої індексуючої секції 19. В описаному курильному виробі 10 мається перший фільтр 12, прикріплений до сигаретної палички, і другий фільтр 14, прикріплений до гільзи 13. В альтернативному варіанті, курильний виріб може включати тільки перший фільтр, прикріплений до сигаретної палички так, що гільза не містить прикріпленого до неї фільтра. В альтернативному варіанті, курильний виріб може мати тільки другий фільтр, прикріплений до гільзи так, що тютюновий сегмент не містить фільтра. Далі, з посиланням на фіг. 2-10, наводиться опис варіантів виконання першого сімейства механізму управління. Конструкція курильного виробу відповідає описаній вище, якщо не наведено іншого її опису. На фіг. 2 показано курильний виріб 20, що включає перший варіант механізму дискретного переміщення першого сімейства. Курильний виріб 20 включає сигаретну паличку 21, перший фільтр 22 і другий фільтр 24, розташовані, як було описано вище. Показана заготівля 23 гільзи перед її формуванням в циліндричну гільзу, як було описано вище. Перша індексуюча секція 28 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення має собачку 29, яка може вступати в зачеплення з першою 6 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 індексуючою секцією 28 для формування механізму дискретного переміщення. Собачка 29 сформована на вузлі 27 собачки, виконаному з смужки листового матеріалу, більш докладно описаного вище. Листовому матеріалу 27 надана така форма, що від гільзи 23 виступає гребінь, що має в цілому трикутний перетин. Виступаючий гребінь утворює гострий пік. Виступаючий гребінь проходить по всій ширині, тобто, в поздовжньому напрямку смуги листового матеріалу 27, яка розташована так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 28, з якою собачка входить в зачеплення. Собачка сформована фальцюванням або складанням, наприклад, в штампі. Собачка виконана з можливістю формування по суті єдиною точки максимального опору в напрямку руху між дискретними положеннями. При цьому собачка виконана з можливістю швидкого переміщення в наступне дискретне положення після подолання максимального опору. Собачка утворює зачіплюючу кромку (тобто, загострену кромку), виконану з можливістю східчасто входити в зачеплення з першою поверхнею зачеплення. Зачіплююча (контактна) кромка витягнута і проходить в напрямку, в цілому перпендикулярному напрямку дискретного переміщення. Наприклад, термін "подовжений" може означати, що гребінь (або жолоб) проходять перпендикулярно напрямку дискретного переміщення, наприклад, в поздовжньому напрямку, на відстань, щонайменше в два або три рази більшу, ніж крок гребенів (або жолобів), тобто, інтервал між сусідніми гребенями або жолобами. Подовжена контактуюча кромка виконана з можливістю входження в зачеплення з подовженим гребенем першої індексуючої поверхні при переміщенні між дискретними положеннями. Наприклад, термін " подовжений" може означати, що подовжена кромка собачки проходить перпендикулярно напрямку дискретного переміщення, наприклад поздовжньо, на відстань, щонайменше в 1,5 рази, або щонайменше в два рази, або щонайменше в три рази більшу, ніж крок гребенів (або жолобів). В альтернативному варіанті, подовжена кромка собачки проходить перпендикулярно напрямку дискретного переміщення на відстань, щонайменше в 1,5 рази, щонайменше в два рази, або щонайменше в три рази більшу, ніж ширина собачки в напрямку дискретного переміщення. У деяких варіантах, кромка сформована з'єднанням між першою і другою виступаючими вгору секціями. Крайка може являти собою згин або складку матеріалу, що формує першу і другу виступаючі вгору секції, наприклад, листового матеріалу. Згин або складка утворюють найбільш віддалену точку або кінчик собачки, який стягує гострий кут, наприклад, кут менше 90 градусів, або менше 40 градусів, або менше 30 градусів. Загострена кромка може вважатися гострої, на противагу напівкруглому профілем собачки. Зокрема, собачка утворює один або більше кутів. У деяких варіантах, трикутна собачка має три кути (утворених згинами або складками) в матеріалі. У деяких прикладах, собачка має одну або більше в цілому плоских або гладких секції. Листовий матеріал може слугувати прикладом матеріалу для формування собачки. В альтернативному випадку, при формуванні собачки в будь-якому варіанті виконання листовий матеріал не використовується. Собачка може бути сформована як тривимірний об'єкт, наприклад, литтям під тиском. Собачка містить одну або більше в цілому планарних секцій, тобто, секцій, що проходять по суті в площині. В іншому варіанті, собачка містить одну або більше секцію шаруватого матеріалу, тобто матеріалу по суті однорідної товщини. Шаруватий матеріал може проходити в площині, або може викривлятися. Планарна або шарувата секції проходять щонайменше частково в радіальному напрямку для входження в зачеплення з першою індексуючою поверхнею. У деяких прикладах, собачка має по суті однорідне поперечний переріз у напрямку, перпендикулярному напрямку дискретного переміщення. Зокрема, собачка має по суті однорідний поперечний переріз у поздовжньому напрямку при дискретному обертанні. У деяких прикладах, поперечний переріз собачки (наприклад, трикутний поперечний переріз) утворює відкритий простір всередині зовнішній поверхні. В альтернативному випадку, собачка, наприклад, з трикутним поперечним перерізом, утворена суцільним масивом матеріалу. Собачка і (або) одна або більше секцій, що утворюють собачку, витягнуті в радіальному напрямку. Зокрема, радіальна протяжність собачки і (або) однієї або більше секцій перевищує її протяжність по колу. Наприклад, собачка і (або) одна або більше секцій мають радіальний розмір, перевищує більш, ніж в 1,2, 1,5, 1,7 або 2 рази розмір по колу. В іншому варіанті, собачка і (або) одна або більше секцій, що утворюють собачку, витягнуті в напрямку, перпендикулярному напрямку переміщення, тобто, в поздовжньому напрямку для обертального руху. Зокрема, протяжність собачки і (або) однієї або більше секцій в цьому напрямі більше протяжності по колу. Радіальна і поздовжня протяжність собачки утворює по суті гладку поверхню і (або) гладку поверхню, яка є по суті планарною. В альтернативному варіанті, одна або більше секцій собачки викривлена або нахилена в радіальному напрямку. 7 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 Смуга листового матеріалу 27 прикріплена до гільзи 23, наприклад, адгезивом і, в деяких варіантах, з кожного боку гребеня, для збереження трикутного поперечного перерізу собачки. Смуга листового матеріалу 27 проходить в поперечному напрямку на відстань, меншу ширини (довжини кола) гільзи 23. Ширина, тобто, поздовжня протяжність смуги листового матеріалу 27, менше поздовжньої довжини гільзи 23. Ширина гребеня приблизно дорівнює, або злегка менше, ширини першої індексуючої секції 28. Друга індексуюча секція сформована фальцюванням листового матеріалу, що надходить з бобіни, для формування собачок, рознесених з інтервалом, нарізкою листового матеріалу на смуги 27, на кожній з яких є собачка, і прикріпленням однієї смуги листового матеріалу 27 до заготівлі гільзи. Для накладення смужки 27 на гільзу 23 може бути використаний один або більше валиків. Потім заготовка 23 гільзи формується в циліндричну трубку навколо другого фільтра 24. В альтернативному варіанті, смужки заготовок 27 можуть нарізатися перед формуванням в кожній з них собачок. На фіг. 3 показано курильний виріб 30 з другим варіантом виконання механізму дискретного переміщення першого сімейства. Курильний виріб 30 включає сигаретну паличку 31, перший фільтр 32 і другий фільтр 34, розташовані, як було описано вище. Заготовка 33 гільзи показана перед формуванням в циліндричну гільзу, як це було описано вище. Перша індексуюча секція 38 така ж, як і перша індексуюча секція 18, описана вище. Другий механізм дискретного переміщення містить собачку 39, яка може входити в зачеплення з першою індексуючою секцією 38 для формування механізму дискретного переміщення. Собачка 39 сформована на вузлі 37 собачки, який утворений смугою листового матеріалу, більш докладно описаній нижче. Листовий матеріал 37 згинається або складається так, що гребінь, що має в цілому трикутний поперечний переріз, виступає від гільзи 33. Виступаючий гребінь проходить по всій ширині, тобто, в поздовжньому напрямку, смуги листового матеріалу 37, яка розташована так, що собачка розташовується в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 38, з якою собачка вступає в зачеплення. У деяких варіантах виконання, елемент 37 собачки коротше, ніж заготовка 33 гільзи так, що заготовка 33 гільзи може формувати накладний шов для скріплення заготовки 33 у вигляді циліндричної гільзи без елемента 37 собачки. Смуга листового матеріалу 37 приклеюється до гільзи 33, наприклад, адгезивом, по всій площі смуги 37, за винятком гребеня. Смуга листового матеріалу 37 проходить в поперечному напрямку по всій ширині (довжині кола) гільзи 33. Ширина, тобто, поздовжня протяжність смуги листового матеріалу 37 менше довжини в поздовжньому напрямку гільзи 33. Поздовжня протяжність приблизно така ж, або трохи менше, як і поздовжня протяжність першої індексуючої секції 38. Друга індексуюча секція сформована фальцюванням листового матеріалу, що надходить з бобіни, для формування собачок, рознесених з інтервалом, нарізкою листового матеріалу на смуги 37, на кожній з яких є собачка, і приклеюванням (прикріпленням) однієї смуги листового матеріалу 37 з сформованої собачкою 39 до заготовки гільзи. Для накладення смужки 37 на гільзу 33 може бути використаний один або більше валиків. Потім заготовка 33 гільзи формується в циліндричну трубку навколо другого фільтра 34. В альтернативному варіанті, смужки заготовок 37 можуть нарізатися перед формуванням в кожній з них собачок. На фіг. 4 показано курильний виріб 40 з третім варіантом виконання механізму дискретного переміщення першого сімейства. Курильний виріб 40 включає сигаретну паличку 41, перший фільтр 42 і другий фільтр 44, розташовані, як було описано вище. Заготовка 43 гільзи показана перед її формуванням в циліндричну гільзу, як це було описано вище. Перша індексуюча секція 48 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення включає собачку (не показана), яка може вступати в зачеплення з першою індексуючою секцією 48 для формування механізму дискретного переміщення. Собачка сформована на обідку або вузлі 47 собачки, більш докладно описаному нижче, з посиланнями на фіг. 20а-29. Ободок 47 являє собою циліндричну трубку, від якої по радіусу всередину виступає собачка. Збірка обідка 47 виконується попередньо на першій індексуючій секції 48, перед тим, як гільза 43 скручується в циліндричну трубку навколо обідка. Матеріал обідка згинається або складається так, що собачка має форму гребеня з в цілому трикутним перетином, виступаючого всередину від обідка 43. В альтернативному варіанті, собачка може бути сформована згинанням всередину двох протилежних поздовжніх кромок заготовки гільзи, і з'єднанням внапуск звернених один до одного поверхонь. Собачка цього типу показана на фіг. 10. В альтернативному варіанті, на внутрішній поверхні обідка 47 може бути сформована собачка будь-якого типу. Виступаюча собачка проходить по всій ширині смужки, тобто, 8 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 поздовжньої протяжності, обідка 47, який розташований так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 48, з якими собачка входить в зачеплення. Ободок 47 прикріплений до гільзи 43, наприклад, адгезивом по частині, або по всій протяжності зовнішньої поверхні обідка 47 і, в деяких випадках, за винятком місця розташування собачки. Ширина обідка 47 менше поздовжньої довжини гільзи 43. Поздовжня протяжність собачки приблизно така ж, або трохи менше, ніж поздовжня протяжність першої індексуючої секції 48. Собачка формується в заготовці обідка 47, а ободок 47 формується і обертається навколо першої індексуючої секції 48, наприклад, як описано стосовно до фіг. 20а-29. Збірка обідка 47 виконується на другій індексуючій секції 48 перед прикріпленням гільзи 43. Заготовка гільзи 43 потім формується в циліндричну трубку навколо другого фільтра 24 і обідка 47, і прикріплюється до другого фільтру 24 і обідку 47. На фіг. 5 представлено курильний виріб 50, що використовує четвертий варіант виконання механізму дискретного переміщення першого сімейства. Курильний виріб 50 включає сигаретну паличку 51, перший фільтр 52 і другий фільтр 54, розташовані, як це було описано вище. Заготовка 53 гільзи показана перед її формуванням в циліндричну гільзу, як це було описано вище. Перша індексуюча секція 58 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення включає собачку 59, яка може входити в зачеплення з першою індексуючою секцією 58 для формування механізму дискретного переміщення. Собачка 59 сформована на вузлі 57 собачки, утвореному смугою листового матеріалу 57, як більш детально описано нижче. Листовий матеріал 57 згинається або складається так, що собачка формується кінцем смуги 57, виступаючої від гільзи 53. Виступаючий кінець смуги 57 утворює язичок, який може виступати приблизно перпендикулярно матеріалу гільзи 53. Язичок 57 являє собою один шар смуги листового матеріалу 57. Виступаючий гребінь проходить по всій довжині, тобто, поздовжньої протяжності, смуги листового матеріалу 57, яка розташовується так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першою індексуючою секції 58, з якою собачка входить в зачеплення. Смуга листового матеріалу 57 прикріплена до гільзи 53, наприклад адгезивом, з одного боку виступаючого язичка. Смуга листового матеріалу 57 виступає в поперечному напрямку на відстань, меншу ширини (довжини кола) гільзи 53. Ширина, тобто, поздовжня протяжність, смуги листового матеріалу 57 приблизно дорівнює, або дещо менше, ніж ширина першої індексуючої секції 58. Друга індексуюча секція сформована згинанням листового матеріалу, що надходить з бобіни, для формування собачок, рознесених з інтервалами, розрізанням листового матеріалу на смуги 57, кожна з яких має собачку, і прикріпленням однієї смуги листового матеріалу 57 до заготовки гільзи. Для поміщення смуги 57 на гільзу 53 можуть бути використані один або більше валиків. Заготовка 53 гільзи далі формується в циліндричну трубку навколо другого фільтра 54. В альтернативному варіанті, заготовки смужок 57 можуть бути нарізані перед тим, як в кожній з них формується собачка. На фіг. 6 показано курильний виріб 60, що використовує п'ятий варіант виконання механізму дискретного переміщення першого сімейства. Курильний виріб 60 включає сигаретну паличку 61, перший фільтр 62 і другий фільтр 64, розташовані, як це було описано вище. Заготовка 63 гільзи показана перед її формуванням в циліндричну гільзу, як це було описано вище. Перша індексуюча секція 68 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення включає собачку 69, яка може входити в зачеплення з першою індексуючою секцією 68 для формування механізму дискретного переміщення. Собачка 69 формується матеріалом гільзи 63, яка більш детально описана нижче. Наприклад, матеріалом гільзи може бути листовий матеріал. Заготовка 63 гільзи має виступаючий язичок, який згинається або складається так, що собачка формується виступаючим вгору язичком. Собачка 69 може виступати приблизно перпендикулярно прилеглому матеріалу гільзи 63. Собачка 69 сформована як єдине ціле з гільзою 63. Собачка являє собою один шар листового матеріалу, що формує гільзу 63. Виступаючий язичок і відгин розташовані так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 68, з якою входить в зачеплення собачка. Заготовка 63 гільзи має виріз 67. Виріз 67 розташований на кромці заготовки 63 гільзи, яка протилежна собачці 69, і має ті ж розміри, що і собачка 69. Заготовка 63 гільзи має, в цілому, прямокутну форму, і також має пов'язані виступаючий язичок 69 і виріз 67. Заготовка 63 гільзи 9 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 вирізана з смуги листового матеріалу, а матеріал вирізу 67 формує язичок 69 на наступній заготовці 63 гільзи. Поздовжня протяжність собачки 69 менше поздовжньої довжини гільзи 63, і собачка 69 розташована між переднім кінцем і заднім кінцем гільзи 63. Поздовжня протяжність собачки 69 приблизно дорівнює, або дещо менше, поздовжньої протяжності першої індексуючої секції 68. Заготовка 63 гільзи формується вирізанням фігурної заготовки. Друга індексуюча секція формується згином заготовки для формування собачки. Заготовка 63 гільзи потім формується в циліндричну трубку навколо другого фільтра 64, при цьому собачка виступає по радіусу всередину і входить в зачеплення з першою індексуючою секцією. Собачка 69 була описана розташованою між поздовжніми кінцями гільзи. В альтернативному варіанті, собачка 69 може проходити до поздовжнього кінця гільзи, і може, в альтернативному варіанті, проходити до обох поздовжніх кінців гільзи, тим самим проходячи по всій довжині гільзи. В альтернативному варіанті, або додатково, заготовка 63 гільзи може і не мати вирізу 67. На фіг. 7а і 7б показано курильний виріб 70, що використовує шостий варіант виконання механізму дискретного переміщення першого сімейства. Курильний виріб 70 включає сигаретну паличку 71, перший фільтр 72 і другий фільтр 74, розташовані, як це було описано вище. Заготовка 73 гільзи показана перед її формуванням в циліндричну гільзу, як було описано вище. Перша індексуюча секція 78 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення включає собачку 79, яка може входити в зачеплення з першою індексуючою секцією 78 для формування механізму дискретного переміщення. Собачка 79 формується з матеріалу гільзи 73, описаній більш докладно нижче. Поєднана внапуск або зігнута секція 77 формує перекривну секцію на підкладці. Перекривна секція являє собою область з подвійним перегином, тобто, із зворотним загином, і може бути сформована гнучкою. Собачка формується частиною перекривної секції, яка може виступати в напрямку вгору. Перекривна секція, зокрема, може проходити по суті по всій ширині гільзи 73, яка розташована так, що перекривна секція проходить поздовжньо, паралельно гребеням першої індексуючої секції 78, з якою входить в зачеплення собачка. Гільза 73 прорізається перпендикулярно перекривній секції по лініях 76а, 76b розрізання, перед тим, як складають гільзу, або після цього. Дві лінії 76а, 76b розрізання являють собою паралельні надрізи в перекривній секції 77, що утворюють собачку, при цьому надрізи проходять між згинів, формують перекривну секцію. Собачка виступає вгору над площиною підкладки. У деяких варіантах виконання, перекривна секція 77 з кожного боку собачки 79 складена до прилеглої частини гільзи 73. Собачка залишається в вертикально орієнтованому положенні. Заготовка 73 гільзи має виступаючу вгору собачку 79, яка може виступати приблизно перпендикулярно прилеглому матеріалу гільзи 73. Собачка 79 може становити єдине ціле з гільзою 73. Собачка являє собою подвійний шар листового матеріалу, що формує гільзу 73. Виступаючий язичок і складка розташовані так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 78, з якою собачка входить в зачеплення. Поздовжня протяжність собачки 79 менше поздовжньої довжини гільзи 73, і собачка 79 розташовується між переднім кінцем і заднім кінцем гільзи 73. Поздовжня протяжність собачки 79 приблизно така ж, як поздовжня протяжність першої індексуючої секції 78, або дещо менше. На фіг. 7b перекривна секція 77 представлена більш докладно. Перекривна секція 77 містить перший шар 77а і другий шар 77b. Виступаючий вгору гребінь сформований паралельними згинами 75а, 75b і перегином 75с на верхівці гребеня. Паралельні прорізи в гільзи 73 проходять між згинами 75а, 75b, тобто, через всю протяжність складених секцій 77а, 77b. Друга секція 77b відгинається тому на зворотний бік першої секції 77а заготовки 73 гільзи, як показано на кресленні, яка буде зовнішньою поверхнею гільзи. В альтернативному варіанті, друга секція 77b може перекривати зверху першу секцію 77а, і відгинатися назад на верхню сторону першої секції 77а (не показана), яка виявиться внутрішньою частиною гільзи. Собачка 79 виступає вгору від згину 75а, де вона з'єднана з гільзою 73, як єдине ціле. Матеріал собачки 79 також може становити єдине ціле з гільзою 73 на згині 75b. В альтернативному варіанті, як показано на фіг. 7б, інший проріз виконується вздовж згину 75b по поздовжній протяжності собачки 79. Собачка 79 з'єднується з гільзою 73 тільки за згином 75а. Така ж конфігурація собачки 79 може бути сформована іншим способом. Гільза 73 перегинається назад, формуючи перекривну секцію 77, шляхом складання вздовж згинів 75b і 75с, але не по згину 75а. Робиться два паралельних прорізи 76а, 76b в складених секціях 77а, 77b для формування собачки, перед тим, або після того, як гільза буде складена. Собачка 79 10 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 відгинається у вертикальне положення уздовж згину 75а, а перекривна секція 77 з кожного боку собачки 79 утримується у прилеглій частині гільзи 73. Заготовка 73 гільзи розрізається по суті у формі прямокутника. Потім в заготовці гільзи виконуються прорізи, що утворюють собачку 79. Друга індексуюча секція формується фальцюванням заготовки гільзи для формування собачки 79, як описано вище, при цьому інші частини перекривної секції 77 утримуються або залишаються притиснутими до оточуючої їх гільзи. Заготовка 73 гільзи далі формується в циліндричну трубку навколо другого фільтра 74, при цьому собачка виступає по радіусу всередину і входить в зачеплення з першою індексуючою секцією. На фіг. 8а показано курильний виріб 80, що використовує сьомий варіант виконання механізму дискретного переміщення першого сімейства. Курильний виріб 80 включає сигаретну паличку 81, перший фільтр 82 і другий фільтр 84, розташування яких описано вище. Заготовка 83 гільзи показана перед її формуванням в циліндричну гільзу, як це було описано вище. Перша індексуюча секція 88 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення включає одну або більше собачок, які можуть входити в зачеплення з першою індексуючою секцією 88 для формування механізму дискретного переміщення. Собачки 89а, 89b сформовані як єдине ціле з матеріалом гільзи 83, більш докладно описаній нижче. Заготовка 83 гільзи прорізається в одному або більше місцях для формування однієї або більше собачок. У деяких варіантах, гільза має дві рознесених по колу собачки, першу собачку 89а і другу собачку 89b. Перша собачка 89а утворена лінією 86а розрізу у заготовці 83 гільзи. Лінія 86а розрізу утворює язичок у заготовці гільзи, який залишається приєднаним до іншої частини заготовки по одній лінії 87а згину. У деяких прикладах, собачка 89а в цілому прямокутна, а лінія 86а розрізу проходить за трьома сторонами матеріалу для отримання прямокутної собачки 89а. Сторона, яка залишилася, прямокутної собачки утворена лінією 87а згину. Кромка собачки 89а, протилежна лінії 87а згину, виконана з можливістю входити в зачеплення з першою індексуючою секцією, і може бути прямолінійною і проходити в поздовжньому напрямку. Язичок відгинається уздовж лінії 87а так, що собачка формується виступаючим вгору язичком. Друга собачка 89b формується аналогічним чином, і по суті одночасно з першою собачкою 89а. Друга собачка 89b утворюється лінією 86b розрізу у заготівлі 83 гільзи. Лінія 86b розрізу утворює язичок в заготовці гільзи, який залишається приєднаним до іншої частини заготовки по одній лінії 87b згину. У деяких прикладах, собачка 89b має по суті прямокутну форму, і лінія 86b розрізу проходить за трьома сторонами прямокутної собачки 89b. Сторона прямокутної собачки, яка залишилася, утворена лінією 87b згину. Кромка собачки 89b, протилежна лінії 87b згину, виконана з можливістю входити в зачеплення з першою індексуючою секцією, і може бути прямолінійною і проходити в поздовжньому напрямку. Язичок відгинається уздовж лінії 87b так, що собачка формується виступаючим вгору язичком. Собачки 89а, 89b мають однаковий розмір, і розташовані на одному рівні в поздовжньому напрямку один з одним і першою індексуючою секцією. Собачки 89а, 89b відігнуті вгору в протилежних напрямках, оскільки лінії 87а, 87b згину знаходяться з протилежних сторін собачок 89а, 89b. Собачки можуть бути виконані з можливістю допускати обертання тільки в одному напрямку, тобто, однонаправлений рух. Собачки 89а, 89b можуть виступати приблизно перпендикулярно прилеглому матеріалу гільзи 83. Собачки 89а, 89b сформовані як єдине ціле з гільзою 83. Кожна собачка 89а, 89b являє собою один шар листового матеріалу, що формує гільзу 83. Собачки 89а, 89b проходять поздовжньо, паралельно гребеням першої індексуючої секції 88, з якою собачки входять в зачеплення. Поздовжня протяжність собачок 89а, 89b менше поздовжньої протяжності гільзи 83, і собачки 89а, 89b розташовані між переднім кінцем і заднім кінцем гільзи 83. Поздовжня протяжність собачок 89а, 89b приблизно дорівнює або трохи менше, поздовжньої протяжності першої індексуючої секції 88. Формується заготовка 83 гільзи, і в заготовці виконуються прорізи 86а, 86b. Друга індексуюча секція формується відгином язичків, утворених лініями 86а, 86b для формування однієї або більше собачок 89а, 89b. Потім заготовка 83 формується в циліндричну трубку навколо другого фільтра 84, при цьому собачки виступають по радіусу всередину і входять в зачеплення з першою індексуючою секцією. На фіг. 8б показана заготовка 83 'гільзи, яка може бути введена в курильний виріб 80 замість заготовки 83 гільзи, описаної вище. Заготівля 83 'гільзи має одну собачку 89а, утворену лінією 86а розрізання. Собачка 89а і лінія 86а розрізання сформовані аналогічно тому, як це було 11 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 описано вище відносно заготовки 83 гільзи. Одиночна собачка 89а заготовки 83 'гільзи виконана з можливістю входження в зачеплення з гофрованою другою індексуючою секцією, як це було описано вище. Заготовка 83 'гільзи може формувати цілу гільзу, або може бути тільки смугою, прикріпленою до внутрішньої поверхні гільзи. Для прикріплення смуги до гільзи може використовуватися адгезив. Заготовка 83' може бути сформована з плівки ацетату целюлози або, в альтернативному варіанті, з паперу. У папір може додаватися наповнювач, що підвищує жорсткість, наприклад, клей ПВА. На фіг. 8в показаний другий варіант заготовки 83 "гільзи, аналогічний заготовці 83 гільзи, показаної на фіг. 8а. Заготовка 83" гільзи має кілька собачок, виконаних з можливістю входження в зачеплення з першою індексуючою секцією. Заготовка 83 "має кілька собачок, розташованих на одному рівні по колу. У деяких прикладах, щонайменше одна собачка відігнута з гільзи в напрямку, протилежному щонайменше одній іншій з собачок, розташованих з нею на одному рівні по колу. У деяких варіантах, кілька собачок розташовані з інтервалом по колу на гільзі 83". При цьому заготовка 83 "гільзи має кілька собачок, рознесених в поздовжньомунапрямку і в напрямку по колу, і в деяких прикладах, поздовжньо рознесені собачки мають зустрічну орієнтацію. В альтернативному варіанті, зустрічну орієнтацію мають рознесені по колу собаки. На фіг. 8в показані три собачки 89с, 89d, 89e, розташовані на одному рівні по колу і утворюють перший проходящий поздовжньо ряд. Три інші собачки 89f, 89g, 89h розташовані на одному рівні по колу і утворюють другий проходящий поздовжньо ряд, рознесений по колу з першим що поздовжньо проходить поруч. Розташовані на одному рівні в поздовжньому напрямку пари собачок 89c, 89f; 89d, 89g; 89e, 89h відігнуті в однаковому напрямку. Собачка 89d в першому поздовжньо що проходить ряду відігнута в іншому напрямку в порівнянні з собачками 89с, 89Е. Аналогічно, собачка 89g в другому поздовжньому ряду відігнута в напрямку, протилежному напрямку відгину собачок 89f, 89h. Кожна з собачок може бути сформована і розташована так, як це було описано з посиланням на фіг. 8а. Заготовка 83 "може формувати гільзу цілком, або може бути тільки смугою, прикріпленою на внутрішню поверхню гільзи. На фіг. 9 показано курильний виріб 90, що використовує восьмий варіант виконання механізму дискретного переміщення першого сімейства. Курильний виріб 90 включає сигаретну паличку 91, перший фільтр 92 і другий фільтр 94, розташовані згідно з наведеним вище описом. Перша індексуюча секція 98 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення включає собачку 99, яка може входити в зачеплення з першою індексуючою секцією 98 для формування механізму дискретного переміщення. Собачка 99 сформована смугою листового матеріалу 97, як буде більш детально описано нижче. Смуга листового матеріалу 97 приклеюється до гільзи 93, наприклад, адгезивом, і, в деяких прикладах, уздовж всієї поверхні смуги 97, за винятком майданчика навколо собачки. Смуга листового матеріалу може бути прикріплена до гільзи 93 адгезивом. Смуга листового матеріалу 97 може проходити в поперечному напрямку по суті по всій ширині (кола) гільзи 93. У деяких варіантах виконання, елемент 97 собачки коротше заготовки 93 гільзи так, що заготовка 93 гільзи може формувати шов внапуск для закріплення заготовки 93 у вигляді циліндричної гільзи без елемента 97 собачки. Ширина, тобто, поздовжня протяжність, смуги листового матеріалу 97 менше поздовжньої довжини гільзи 93. В якості ламінуючого матеріалу може бути використана плівка ацетату целюлози, що прикріплюється до заготовки гільзи адгезивом. Поздовжня протяжність собачки приблизно дорівнює, або дещо менше, поздовжньої протяжності першої індексуючої секції 98. Для формування собачки 99 в гільзі 93 виконуються прорізи. Наприклад, в матеріалі гільзи виконуються дві паралельні прорізи, що проходять в поперечному напрямку вздовж ліній 96а, 96b розрізання. Розрізи уздовж ліній 96а, 96b розрізання можуть бути виконані до приклеювання смуги 97, або після приклеювання смуги 97, і розташовані зовні смуги 97, або виконані після приклеювання смуги 97 і розташовані всередині смуги 97 так, що прорізи уздовж ліній 96а, 96b розрізання проходять через матеріал гільзи і приклеєну смугу 97. У деяких варіантах виконання, смуга 97 не приклеюються до заготовки 93 гільзи навколо собачки. Між лініями 96а, 96b розрізання утворений язичок 97а. Формуюча головка (не показана) натискає між лініями 96а, 96b розрізання, деформуючи язичок і формуючи собачку 99. Подвійний шар листового матеріалу 93 і приклеєна смуга 97 деформуються так, що формуються лінії 95а, 95b що проходять в поздовжньому напрямку з кожного кінця ліній 96а, 96b розрізання. Собачка 99 містить загин 95С на верхівці гребеня. Язичок 97а зігнутий або складений так, що гребінь, що має в цілому трикутний поперечний переріз, виступає від гільзи 93, формуючи собачку 99. Виступаючий гребінь може проходити здебільшого, або по всій 12 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 ширині, тобто, поздовжньої протяжності смуги листового матеріалу 97, яка розташовується так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 98, з якою входить в зачеплення собачка. Подвійний шар заготовки 93 гільзи і приклеєна смуга 97 утворюють жорстку собачку 99. Друга індексуюча секція формується ламінуванням (наклеюванням) смуги листового матеріалу 97 на заготовку 93 гільзи. Собачка формується тільки в ламінованої секції гільзи. Потім ламінована заготівля 93 гільзи розрізається по лініях 96а, 96b розрізання. Розрізи проходять крізь приклеєну смугу і заготівлю гільзи. Прорізи уздовж ліній 96а, 96b розрізання можуть бути виконані відрізним роликом. Потім заготовка 93 гільзи може бути відрізана від прилеглих заготовок гільзи, що поставляються у вигляді безперервної стрічки на бобіни. Язичок 97а видавлюється формуючою головкою, наприклад, роликом, і виступає від гільзи 93, формуючи собачку 99. Потім заготовка 93 гільзи формується в циліндричну трубку навколо другого фільтра 94. В альтернативному варіанті, заготівля 93 гільзи може не склеюватися з смугою 97. Заготовка гільзи може бути сформована з щільного паперу, наприклад, з питомою вагою 100 2 г/м або більше. Так само як і раніше, виконується прорізування ліній розрізання і видавлювання язичка для формування собачки. В іншому варіанті виконання, собачка і заготовка гільзи формуються з одного шару матеріалу. Один шар матеріалу може бути за будь-яким описаного матеріалу і, зокрема, може бути з листа ацетату целюлози, наприклад, з листа ацетату целюлози, одержаного методом поливу. Собачка і заготовка гільзи сформовані як єдине ціле так, що при обгортанні заготовки гільзи навколо фільтра, виступаюча вгору собачка входить в зачеплення з першого індексується секцією. Собачка може бути сформована штампуванням заготовки гільзи. Собачка може мати виступаючий трикутний профіль. В іншому варіанті, собачка може бути виконана штампуванням заготовки гільзи. У заготовці гільзи спочатку можуть не виконуватися прорізи навколо собачки (тобто, лінії 96а, 96b розрізання). Штампуванням проводиться деформація матеріалу заготовки гільзи (наприклад, з ацетату целюлози) для формування собачки, що утворює подовжній гребінь. Собачка має в цілому трикутний поперечний переріз, тобто, на вигляді збоку. Що проходять по колу сторони виступаючої собачки залишаються з'єднаними з прилеглим матеріалом заготовки гільзи. Зокрема, матеріал заготовки гільзи виступає з площини гільзи, з'єднуючи гільзу і трикутний профіль собачки, по всій протяжності собачки уздовж окружності. Перевагою такої конструкції є наявність опори для виступаючої трикутної собачки. Цей з'єднувальний матеріал розташований в цілому на майданчику, позначеному лініями 96а, 96b розрізання, в іншому варіанті виконання, показаному на фіг. 9. Для формування виступаючої собачки матеріал гільзи може бути підданий пластичній деформації за допомогою штампування. На фіг. 10 показана частина курильного виробу, що використовує дев'ятий варіант виконання механізму дискретного переміщення першого сімейства. Курильний виріб включає сигаретну паличку, перший фільтр і другий фільтр, розташовані, як це було описано вище. Показана гільза 103, сформована в циліндричну трубку, в цілому, як було описано вище. Курильний виріб містить першу індексуючу секцію, аналогічну першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення містить собачку 109, яка може входити в зачеплення з першою індексуючою секцією, для формування механізму дискретного переміщення. Собачка 109 виступає по радіусу всередину від гільзи 103. Собачка 109 проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції, з якою входить в зачеплення собачка. Гільза 103 формується з заготовки. Поздовжньо прохідні секції 109а, 109b заготовки, прилеглі до двох поздовжніх крайок, відгинаються в одному напрямку, перед тим, як заготовка згортається в циліндр. Коли заготовка згорнута в циліндр, секції 109а, 109b впираються одна в одну і виступають по радіусу всередину для формування собачки 109. Поверхні 109а, 109b формують з'єднання "внапуск" і можуть бути скріплені адгезивом. Собачка 109 сформована з двох шарів листового матеріалу, що формує гільзу, і тому має порівняно високу жорсткість. Поздовжня протяжність собачки приблизно дорівнює, або дещо менше, поздовжній протяжності першої індексуючої секції. Собачка 109 виступає по радіусу всередину по частині довжини гільзи 103, і може бути відігнута врівень з внутрішньою поверхнею гільзи по решті її частини. Другий фільтр може бути прикріплений на тій частині, де собачка 109 зігнута врівень з внутрішньою поверхнею. Кордон між виступає секцією собачки і секцією собачки, відігнутою урівень, формується надрізом (не показаний). В альтернативному варіанті, собачка 109 може виступати по радіусу всередину 13 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 практично по всій довжині гільзи. У деяких варіантах виконання, фільтр розташовується усередині гільзи. Фільтр може бути закріплений тільки на мундштучному кінці. Матеріал гільзи може бути сформований з одного шару листового матеріалу, або може бути сформований двома (або більше) шарами одного або різних листових матеріалів, скріплених один з одним. Собачка 109 може бути сформована всіма верствами листового матеріалу, що формує гільзу, або може бути сформована тільки одним або більше з внутрішніх шарів листового матеріалу. У цьому випадку, один або більше зовнішніх шарів можуть бути закріплені у вигляді циліндра навколо таких, що упираються одна в одну секцій 109а, 109b, і незалежно від них. Зовнішній шар може закривати згин у внутрішньому шарі, роблячи його невидимим зовні. Друга індексуюча секція сформована загином в одному напрямку заготовки 103 гільзи поблизу її поздовжньо проходять крайок. Потім заготовка гільзи формується в циліндричну трубку, в деяких випадках, навколо другого фільтра. Відігнуті поздовжні секції 109а, 109b склеюються один з одним для скріплення заготовки у вигляді циліндра, і формують виступаючу по радіусу всередину собачку 109. На фіг. 11 показано курильний виріб 10 згідно з цим винаходом. Елементи курильного виробу 10 можуть використовуватися в комбінації з будь-яким варіантом виконання механізму дискретного переміщення. Курильний виріб 10 включає сигаретну паличку 11, перший фільтр 12 і другий фільтр 14, розташовані так, як було описано вище. Заготовка 13 гільзи показана перед її формуванням в циліндричну гільзу, як було описано вище. Перша індексуюча секція (не показана) може бути такою ж, як будь описаний варіант виконання першої індексуючої секції. Другий механізм дискретного переміщення (не показаний) може бути таким же, як і будь описаний варіант виконання першої індексуючої секції для формування механізму дискретного переміщення. Подовжньому переміщенню гільзи 13 по тютюнового сегменту перешкоджають обмежувальні засоби. Обмежувальні засоби містять першу і другу поверхні 17а, 17b зачеплення, що запобігають рух назад гільзи 13 щодо тютюнового сегмента 11, 12. Перша поверхня 17а зачеплення може бути сформована на тютюновому сегменті, на секції збільшеного діаметру. Перша поверхню 17а зачеплення сформована на ступінчастій зміні діаметра від передньої секції тютюнового сегмента. Звернена вперед перша поверхня 17а зачеплення може бути сформована листовим матеріалом (наприклад, папером), загорнутим навколо тютюнового сегмента і формує секцію збільшеного діаметру. Перша поверхня 17а зачеплення може бути сформована листом матеріалу, приєднує джерело курильного матеріалу до першого фільтру 12, наприклад, ободковим папером, або іншим листовим матеріалом, загорнутим навколо тютюнового сегмента. Друга поверхня 17b зачеплення знаходиться всередині внутрішньої поверхні циліндричної трубки, що формує гільзу. Друга поверхня 17b зачеплення сформована між переднім і заднім кінцями гільзи, на внутрішній поверхні гільзи. Друга поверхня 17b зачеплення знаходиться на загнутій всередину секції гільзи 13, сформованої загином передньої кромки заготовки для формування гільзи. Передня кромка заготовки загинається приблизно на 180 градусів так, що друга поверхня 17b зачеплення звернена тому. Друга поверхня 17b зачеплення не проходить по всій ширині заготовки гільзи. Заготовка гільзи має виріз на одному рівні з загнутою секцією, що формує другу поверхню 17b зачеплення. Виріз виконаний так, щоб друга така, що зачіпляється поверхня проходила по всьому колу сформованої гільзи 13. Гільза скріплюється у формі циліндра шляхом накладення протилежних поздовжніх крайок. Виріз виконаний так, що зігнута секція, що утворює другу поверхню 17b зачеплення, не перекривається із протилежною поздовжньою кромкою. Обмежувальні засоби 17а, 17b забезпечують вільне обертання, запобігаючи при цьому зняття або поздовжнє переміщення назад гільзи 13 щодо тютюнового сегмента 11, 12. Гільза 13 має одне або більше вентиляційних отворів 16а. У деяких варіантах, гільза 13 має одне перше вентиляційний отвір 16а, що проходить по колу тільки по частині кола, і може займати одне поздовжнє положення. У деяких прикладах, перший вентиляційний отвір 16а має вигляд вузького прорізу, що проходить по колу. Тютюновий сегмент 11, 12 містить один або більше других вентиляційних отворів 16b. У деяких варіантах, тютюновий сегмент 11, 12 містить один другий вентиляційний отвір 16b, що проходить по колу по частині кола, яке може займати єдине поздовжнє положення. У деяких прикладах, другий вентиляційний отвір 16b має вигляд вузького прорізу, що проходить по колу. Другий вентиляційний отвір 16b дозволяє вступати повітрю в тютюновий сегмент, наприклад, в перший фільтр 12, і (або) в сигаретну паличку 11, що містить джерело курильного матеріалу. Другий вентиляційний отвір 16b являє собою отвір або повітропроникну область, що забезпечує проходження повітря у фільтруючий матеріал першого фільтра 12 крізь шари листового матеріалу, що оточує фільтруючий матеріал. 14 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вентиляційні отвори в гільзі і (або) тютюновому сегменті можуть бути сформовані лазером. Зокрема, лазер може одночасно створити суміщені вентиляційні отвори в гільзі і тютюновому сегменті. В альтернативному варіанті, вентиляційні отвори можуть бути сформовані у вигляді щілини механічним ріжучим інструментом. В іншому варіанті, вентиляційні отвори можуть бути сформовані як прорізана область. В іншому варіанті, вентиляційні отвори можуть бути сформовані повітропроникним матеріалом, який або виготовлений як проникний матеріал, або зроблений проникним додаванням отворів або обробкою. Перший і другий фільтри можуть бути окремими фільтрами, що не мають безпосереднього з'єднання. В альтернативному варіанті, перший і другий фільтри можуть бути сформовані як єдиний інтегральний фільтр. Перший фільтр 12 частково відділений від другого фільтра 14 поперечним розрізом. Поперечний розріз проходить по радіально зовнішній частині першого і другого фільтрів 12, 14. Така, що знаходиться всередині, серцевина з'єднує перший і другий фільтри 12, 14. Серцевина з фільтруючого матеріалу забезпечує з'єднання першого фільтра з другим фільтром. Перший і другий фільтри 12, 14 можуть повертатися один щодо одного, при цьому серцевина скручується навколо поздовжньої осі. Серцевина забезпечує з'єднання першого фільтра з другим фільтром в скрученому стані. На фіг. 12 показаний інший варіант виконання курильного виробу 120, в цілому, аналогічного описаному вище. У курильному виробі 120 може використовуватися будь-який варіант виконання механізму дискретного переміщення, описаний вище. Курильний виріб включає сигаретну паличку 121 і перший фільтр 122, що примикає до сигаретної паличці 121. Другий фільтр 124 розташований позаду першого фільтра 122. Сигаретна паличка 121 містить стрижень тютюнового матеріалу 121а, оточений обгорткою 121b. Курильний виріб 120 містить адсорбуючу добавку. У деяких варіантах, адсорбуючою добавкою може бути вуглець, наприклад, активоване вугілля. В альтернативному варіанті, адсорбуючою добавкою може бути смола. Смолою може бути, наприклад, іонно-обмінна смола з поліаміновою групою, така, як хелатоутворюючий ліганд, закріплений на матриці сітчастого полістиролу, наприклад, Dianon (RTM) CR20. Адсорбує добавка може знаходитися тільки в першому фільтрі 122 так, щоб дим далі проходив через другий фільтр 124, який не містить адсорбуючої добавки. Курильний виріб 120 містить вкладиш 128, наприклад, цілком розташований у першому фільтрі 122. Вкладиш 128 розташовується по центру всередині першого фільтра 122 і оточений фільтруючим матеріалом. Вкладиш 128 має практично таку ж довжину, що і перший фільтр 122. Вкладиш 128 має проникні стінки, містять адсорбуючу добавку, наприклад, вуглець, зокрема у формі деревного вугілля. Стінки перешкоджають переміщенню добавки всередині курильного виробу, дозволяючи при цьому диму стикатися з адсорбуючою добавкою. Перевага використання вкладиша 128 полягає в тому, що адсорбуюча добавка може бути розташована в межах відносно короткого поздовжнього відрізка. Вкладиш 128 може розташовуватися тільки в межах першого фільтра, або може проходити з першого фільтра у другій фільтр так, що вкладиш 128 буде розташовуватися як у першому, так і в другому фільтрах. В альтернативному варіанті, адсорбуюча добавка може бути розташована в порожнині (не показана). Порожнина може бути утворена між першим і другим фільтрами 122, 124. Адсорбує добавкою можуть бути гранули вуглецю, наприклад, у формі деревного вугілля, або будь-яка адсорбуюча добавка. В альтернативному варіанті, адсорбуюча добавка може бути розподілена всередині фільтруючого матеріалу першого фільтра 122. Адсорбує добавка може бути по суті однорідно розподілена в фільтруючому матеріалі, наприклад, джгуті волокон ацетату целюлози. В альтернативному варіанті, адсорбуюча добавка розташовується в окремій фільтрує секції, що містить тільки адсорбуючу добавку. Адсорбуючою добавкою можуть бути гранули вуглецю, або будь-яка інша адсорбуюча добавка. Адсорбуюча добавка будь-якого варіанту виконання може бути розташована в секції, що фільтрує, яка містить першу індексуючу поверхню. В альтернативному варіанті, адсорбуюча добавка може бути розміщена по периферії першої секції, що фільтрує. Адсорбуюча добавка може бути прикріплена до внутрішньої поверхні обгортки листового матеріалу, що оточує фільтруючий матеріал. Адсорбуюча добавка може бути прикріплена до внутрішньої поверхні адгезивом. Обгортка може являти собою пористий папір, наприклад, папір для обгортання фільтра. Курильний виріб 120 включає гільзу 123, яка може обертатися щодо сигаретної палички 121. Гільза 123 має першу область 123а, прикріплену до другого фільтру 124. У деяких варіантах, адгезив в першій області 123а прикріплює гільзу до другого фільтру для забезпечення їх спільного обертання. Гільза 123 містить адгезив в першій області 123 попереду щодо другого 15 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 фільтра 124 з тим, щоб скріпити разом протилежні подовжні сторони заготовки гільзи для формування циліндра. У другій області 123b адгезив в гільзі 123 відсутня. Друга область 123b може вільно обертатися навколо першого фільтра 122. У гільзі 123 є одне або більше перших вентиляційних отворів 126а. У деяких прикладах, гільза 123 має один перший вентиляційний отвір 126а, що проходить по колу по частині кола, яке може перебувати в одному положенні в поздовжньому напрямку. У деяких варіантах, перший вентиляційний отвір 126а має форму вузького прорізу, що проходить по колу. Тютюновий сегмент 121, 122 містить один або більше других вентиляційних отворів (не показані). У деяких прикладах, перший фільтр 122 містить один другий вентиляційний отвір, що проходить по колу по частині кола, яке може займати єдине поздовжнє положення. Наприклад, другий вентиляційний отвір має вигляд вузького прорізу, що проходить по колу. Другий вентиляційний отвір дозволяє вступати повітрю в тютюновий сегмент, наприклад, в першому фільтр 122, і, зокрема у фільтруючий матеріал першого фільтра 122 через листовий матеріал, що оточує фільтруючий матеріал. Рівень вентиляції через отвори залежить від суміщення отворів, яке визначається кутовим положенням тютюнового сегмента 121, 122 (перша частина курильного виробу) щодо гільзи 123 (друга частина курильного виробу). Гільза може мати один або більше додаткових вентиляційних отворів 126b. Вентиляційні отвори 126b забезпечують вентиляцію, не залежну від кутового положення тютюнового сегмента 121, 122 (перша частина курильного виробу) щодо гільзи 123 (друга частина курильного виробу). Вентиляційні отвори 126b забезпечують базовий рівень, або мінімум, вентиляції курильного виробу. Вентиляційні отвори 126b забезпечують проходження повітря через гільзу у другий фільтр 124, наприклад, поблизу переднього кінця другого фільтра 124. Другий фільтр 124 містить фільтруючий матеріал, оточений пористою паперовою обгорткою (наприклад, обгорткою для фільтра), що забезпечує проходження повітря, що вентилює у фільтруючий матеріал другого фільтра 124. Гільза 123 має роздільну лінію 127, що проходить в цілому по колу. Гільза виконана з можливістю легкого розривання уздовж розділової лінії 127 на передню частину і задню частину. Задня частина прикріплена до другого фільтру 124. Передня частина прикріплена до першого фільтру 122 і сигаретної палички 121, наприклад, адгезивом, по передній частині області 123а. У деяких варіантах, передня частина гільзи 123 з'єднує сигаретну паличку 121 і перший фільтр 122. Розділова лінія 127 може бути утворена декількома перфораціями крізь листовий матеріал (наприклад, папір) гільзи 123. При використанні, передня і задня частини гільзи спочатку з'єднані. Курильний виріб має певну вихідну вентиляцію, що задається вентиляційними отворами 126b, і заздалегідь встановлене вихідне суміщення першого і другого вентиляційних отворів. Гільза не може вільно повертатися (або ковзати) щодо тютюнового сегмента. Вплив обертальної сили на задню частину гільзи 123 щодо тютюнового сегмента розриває гільзу по розділовій лінії 127. В результаті гільза 123 може вільно обертатися під управлінням механізму 129 дискретного переміщення, для зміни рівня вентиляції суміщенням першого і другого вентиляційних отворів. Вентиляційний отвір в гільзі може мати одне або більше прохідних перетинів вентиляції. Прохідні перетини вентиляції можуть бути сформовані електроперфорацією (ЕР - від англ. Electrostatic perforation) або вбудованим в технологічну установку лазером (OML - від англ. On machine laser). Пористість прохідного перетину вентиляції, сформованого електроперфорацією, може бути зменшена заклеюванням отворів від електроперфорації адгезивом. Курильний виріб може містити внутрішню обгортку з листового матеріалу, наприклад, ободкового паперу, в якої сформовані вентиляційні отвори для створення змінного рівня вентиляції та базового рівня вентиляції. Внутрішня обгортка також може з'єднувати перший фільтр з сигаретною паличкою, і також може утворювати першу індексуючу секцію. Внутрішню обгортку може перекривати зовнішня обгортка, яка містить описану гільзу 123. Гільза 123 може обертатися навколо внутрішньої обгортки. На фіг. 13 представлено курильний виріб 130 відповідно до даного винаходу. Елементи курильного виробу 130 можуть бути використані в комбінації з будь-яким варіантом виконання механізму дискретного переміщення. Курильний виріб 130 включає сигаретну паличку 131, перший фільтр 132 і другий фільтр 134, розташовані так, як було описано вище. Заготовка 133 гільзи показана перед її формуванням в циліндричну гільзу, як було описано вище. Перший фільтр 132 може, зокрема, містити адсорбуючу добавку, наприклад, вуглець (наприклад, активоване деревне вугілля), розподілений в фільтруючому матеріалі. Перший і другий фільтри є роздільними, що впираються один в одного без прямого з'єднання. Перша індексуюча секція 138 може бути такою ж, що і в будь-якому описаному варіанті виконання першої індексуючої секції. Наприклад, перша індексуюча секція сформована, як 16 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 трубчастий індексуючий елемент, навколишній перший фільтр 132, і відділений від фільтруючого матеріалу і обгортки, що утворюють фільтр. Індексуючий елемент може бути сформований із згорнутого шматка плівки ацетату целюлози, в якому сформовані поздовжні жолоби. В альтернативному випадку, листовий матеріал, який утворює першу індексуючу поверхню, може безпосередньо оточувати і утримувати фільтруючий матеріал (тобто, виконувати функцію обгортки фільтра). Другий механізм 139 дискретного переміщення може бути таким же, як і в будь описаному варіанті виконання першої індексуючої секції для формування механізму дискретного переміщення. Подовжньому переміщенню гільзи 133 по тютюновому сегменту перешкоджають обмежувальні засоби. Обмежувальні засоби містять першу і другу поверхні 137а, 137b зачеплення, що запобігають рух назад гільзи 133 щодо тютюнового сегмента 131, 132. Перша поверхня 137а зачеплення може бути сформована на тютюновому сегменті, на секції збільшеного діаметру. Перша поверхня 137а зачеплення сформована на ступінчастому зміні діаметра від передньої секції тютюнового сегмента. Звернена вперед перша поверхня 137а зачеплення може бути сформована листовим матеріалом 135а (наприклад, папером), загорнутим навколо тютюнового сегмента і формує секцію збільшеного діаметру. Перша поверхня 137а зачеплення може бути сформована листом матеріалу 135а, що приєднує джерело курильного матеріалу до фільтру, наприклад, ободковим папером, або іншим листовим матеріалом, загорнутим навколо тютюнового сегмента. Перша поверхня 137а зачеплення по суті аналогічна першій поверхні 17а зачеплення, описаній з посиланням на фіг. 11. Друга поверхня 137b зачеплення знаходиться всередині внутрішньої поверхні циліндричної трубки, формує гільзу. Друга поверхня 137b зачеплення сформована між переднім і заднім кінцями гільзи, на внутрішній поверхні гільзи. Друга поверхня 137b зачеплення знаходиться на загорнутій всередину секції гільзи 133, сформованій загином передньої кромки заготовки для формування гільзи. Друга поверхня 137b зачеплення в цілому аналогічна другій поверхні 137b зачеплення, описаної з посиланням на фіг. 11. Обмежувальні засоби 137а, 137b забезпечують вільне обертання, запобігаючи при цьому зняття або поздовжній рух назад гільзи 133 щодо тютюнового сегмента 131, 132. У гільзі 133 є одне або більше перших вентиляційних отворів 136а. У деяких прикладах, гільза 133 має один перший вентиляційний отвір 136а, що проходить по колу тільки по частині кола, яке може розташовуватися в одному поздовжньому положенні. У деяких варіантах, перший вентиляційний отвір 136а має форму вузького прорізу, що проходить по колу. Тютюновий сегмент 131 містить один або більше других вентиляційних отворів 136b. У деяких прикладах, тютюновий сегмент 131 містить один другий вентиляційний отвір 136b, що проходить по колу тільки по частині кола, яке може займати єдине поздовжнє положення. У деяких варіантах, другі вентиляційний отвір 136b має вигляд вузького прорізу, що проходить по колу. Другий вентиляційний отвір 136b дозволяє вступати повітрю в тютюновий сегмент, наприклад, в перший фільтр 132, і (або), в сигаретну паличку 131, що містить джерело курильного матеріалу. Другий вентиляційний отвір 136b являє собою отвір або повітропроникну область, забезпечує проходження повітря у фільтруючий матеріал першого фільтра 132 через шари листового матеріалу, що оточує фільтруючий матеріал. Другий вентиляційний отвір 136b може бути, зокрема, сформовано в непроникному листовому матеріалі 135b, наприклад, ободковим папері. Листовий матеріал 135b розташований позаду перший індексуючих коштів 138 і виступає над першим фільтром 132. Листовий матеріал 135b в радіальному напрямку прилягає до гільзи 133 для запобігання надходження повітря через перший вентиляційний отвір 136а, коли він не поєднаний з другим вентиляційним отвором 136b. Рівень вентиляції через отвори 136а, 136b залежить від суміщення отворів 136а, 136b, що визначається кутовим положенням тютюнового сегмента 131, 132 (перша частина курильного виробу) щодо гільзи 133 (друга частина курильного виробу). Гільза 133 може, опціонально, мати одне або більше додаткових вентиляційних отворів 136с. Вентиляційні отвори 136с забезпечують вентиляцію, не залежну від кутового положення тютюнового сегмента 131, 132 (перша частина курильного виробу) щодо гільзи 133 (друга частина курильного виробу). Вентиляційні отвори 136с забезпечують базовий або мінімальний рівень вентиляції курильного виробу. Вентиляційні отвори 136с забезпечують проходження повітря через гільзу у другий фільтр 134, наприклад, поблизу переднього кінця другого фільтра 134. Другий фільтр 134 містить фільтруючий матеріал, оточений пористою паперовою обгорткою (наприклад, обгорткою для фільтра), що забезпечує проходження повітря, що вентилює у фільтруючий матеріал другого фільтра 134. 17 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 Гільза 133 містить першу область 133а, прикріплену до другого фільтру 134. У деяких варіантах, адгезив в першій області 133а прикріплює гільзу до другого фільтру 134 для їх спільного обертання. Крім того, адгезив в першій області 133а, що знаходиться попереду від другого фільтра 134, скріплює разом протилежні подовжні сторони заготовки гільзи для формування циліндра. Гільза 133 не має адгезива у другий області 133b. Друга область 133b може вільно обертатися над першим фільтром 132 і сигаретною паличкою 131. Перша індексуюча секція 138 аналогічна першій індексуючій секції 18, описаній вище. Другий механізм дискретного переміщення містить собачку 139, яка може входити в зачеплення з першою індексуючою секцією 138 для формування механізму дискретного переміщення. Собачка сформована смугою листового матеріалу 139, наприклад, як описано з посиланням на фіг. 2. Листовий матеріал 139 зігнутий або складний так, що від гільзи 133 виступає гребінь, який має по суті трикутний поперечний переріз. Виступаючий гребінь проходить по всій ширині, тобто, поздовжньої протяжності смуги листового матеріалу 139, який розташований так, що собачка проходить в поздовжньому напрямку, паралельно гребеням першої індексуючої секції 138, з якою входить в зачеплення собачка. На фіг. 14 показано курильний виріб 140 відповідно до даного винаходу. Елементи курильного виробу 140 можуть бути використані в комбінації з будь-яким варіантом виконання механізму дискретного переміщення. Курильний виріб 140 включає сигаретну паличку 141, перший фільтр 142 і другий фільтр 144, розташовані так, як було описано вище. Заготовка 143 гільзи показана перед її формуванням в циліндричну гільзу, як було описано вище. Перший фільтр 142 може, опціонально, містити адсорбуючу добавку, наприклад, вуглець у вигляді деревного вугілля, розподіленого в фільтруючому матеріалі. Другий фільтр 144 може, опціонально, включати передню секцію 144а і окрему задню секцію 144b. Передня секція 144а і задня секція 144b можуть бути сформовані як єдиний інтегральний фільтр, і розрізані на окремі фільтруючі секції в процесі виготовлення курильного виробу. Перша фільтруюча секція 148 може бути аналогічна будь-якому описаному варіанту виконання першої фільтруючої секції. Другий механізм 149 дискретного переміщення може бути аналогічний будь-якому описаному варіанту виконання другої індексуючої секції для формування механізму дискретного переміщення. Листовий матеріал 145 з'єднує перший фільтр 142 і сигаретну паличку 141. Листовим матеріалом 145 може бути папір, наприклад, ободковий папір, загорнутий навколо першого фільтра і сигаретної палички. Листовий матеріал 145 може проходити практично по всій довжині сигаретної палички. Сигаретна паличка 141 може містити тютюновий матеріал, закритий обгорткою. Таким чином, тютюновий матеріал закритий двома шарами. Внутрішньої обгорткою може бути тютюновий лист. Гільза 143 може мати один або більше перших вентиляційних отворів 146а, по суті, аналогічних описаним з посиланням на фіг. 13 або будь-який варіант виконання. Тютюновий сегмент 141 містить один або більше вентиляційних отворів (не показані), по суті, аналогічних описаним з посиланням на фіг. 13 або будь-який варіант виконання. Гільза 143 може мати одне або більше додаткових вентиляційних отворів 146с, по суті, аналогічних описаним з посиланням на фіг. 13 або будь-який варіант виконання. Гільза 143 містить адгезив в першій області 143 попереду від задньої секції 144b другого фільтра 144, для скріплення один з одним протилежних поздовжніх сторін заготовки гільзи, для формування циліндра. У другій області 143b в гільзі 143 адгезива немає. Друга область 143b може вільно обертатися поверх першого фільтра 142. Гільза 143 має роздільну лінію 147, що проходить в цілому по колу. Гільза виконана з можливістю легкого розриву уздовж розділювальної лінії 147 на передню частину і задню частину. Задня частина прикріплена до задньої секції 144b другого фільтра 144. Передня частина прикріплена до передньої секції 144а другого фільтра, перший фільтру 142 і, опціонально, також до сигаретної палички 141, наприклад, адгезивом, по передній частині області 143b. Гільза 143 з'єднує передню секцію 144а другого фільтра і перший фільтр 142. Розділова лінія 147 може бути, наприклад, утворена декількома перфораціями крізь листовий матеріал (наприклад, папір) гільзи 143. При використанні, передня і задня частини гільзи спочатку з'єднані. Курильний виріб має певну вихідну вентиляцію, що задається вентиляційними отворами 146с, і заздалегідь встановлене вихідне суміщення першого і другого вентиляційних отворів. Гільза не може вільно повертатися (або ковзати) щодо тютюнового сегмента. Впливом обертальної сили на задню частину гільзи 143 щодо тютюнового сегмента розривають гільзу по розділовій лінії 147. В результаті гільза 143 може вільно обертатися під управлінням механізму 148, 149 дискретного переміщення, для зміни рівня вентиляції суміщенням першого і другого вентиляційних отворів. Гільза 143 і тютюновий сегмент 141, 142 можуть залишатися з'єднаними, 18 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 оскільки перший і другий фільтри мають поєднану серцевину, або перший і другий фільтри можуть бути окремими, і собачка 149, що входить в зачеплення з першою індексуючою секцією 148, запобігає поздовжнє переміщення між першою і другою частинами курильного виробу. На фіг. 15 показано курильний виріб 150 відповідно до даного винаходу. Елементи курильного виробу 150 можуть бути використані в комбінації з будь-яким варіантом виконання механізму дискретного переміщення. Курильний виріб 150 включає сигаретну паличку 151, перший фільтр 152 і другий фільтр 154, розташовані так, як було описано вище. Заготовка 153 гільзи показана перед її формуванням в циліндричну гільзу, як було описано вище. Перший фільтр 152 може, опціонально, містити адсорбуючу добавку, наприклад, вуглець у вигляді деревного вугілля, розподіленого в фільтруючому матеріалі. Перший фільтр 152 може, опціонально, включати передню секцію 152а і задню секцію 152b. Передня секція 152а і задня секція 152b можуть бути сформовані як єдиний інтегральний фільтр. Передня секція 152а частково відокремлена від задньої секції 152b поперечним надрізом 155. Поперечний надріз 155 проходить по радіально зовнішній частині першого фільтра 152. Радіально внутрішня серцевина 155а з'єднує передню секцію 152а і задню секцію 152b. Серцевина з фільтруючого матеріалу забезпечує скріплення передньої секції 152а із задньою секцією 152b. Передня секція 152а і задня секція 152b можуть повертатися один щодо одного, при цьому серцевина закручується навколо поздовжньої осі. Скручуючись, серцевина забезпечує скріплення передньої секції 152а і задньої секції 152b. Гільза 153 прикріплена до задньої секції 152b по майданчику 153а, наприклад, покритої адгезивом. Тим самим, з'єднання між фільтруючими секціями 152а, 152b приєднує гільзу 153 до сигаретної палички 151. Перша індексуюча секція 158 може бути такою ж, як в будь-якому описаному варіанті виконання першої індексуючої секції. Друга індексуюча секція 159 може бути такою ж, як будь описаний варіант першої індексуючої секції для формування механізму дискретного переміщення. Гільза 153 має одне або більше перших вентиляційних отворів (не показані), в цілому аналогічних описаним з посиланням на фіг. 13 або будь-який варіант виконання. Тютюновий сегмент 151 має одне або більше других вентиляційних отворів (не показані), в цілому аналогічних описаним з посиланням на фіг. 13 або будь-який варіант виконання. Гільза 153 може, опціонально, мати одне або більше додаткових вентиляційних отворів (не показаний), в цілому аналогічних отворам 136с на фіг. 13 або в будь-якому варіанті виконання. Гільза 153 містить адгезив в першій області 153а попереду від задньої секції 152b другого фільтра 154, для скріплення один з одним протилежних поздовжніх сторін заготовки гільзи, для формування циліндра. У другій області 153b в гільзі 153 адгезива немає. Друга область 153b може вільно обертатися поверх першого фільтра 152. Гільза 153 з'єднує другий фільтр і задню секцію 152b першого фільтра 152 допомогою першої області 153а гільзи. Окремим з'єднанням (не показано), наприклад, паперовою обгорткою, з'єднується передня секція 152а першого фільтра 152 з сигаретної паличкою 151. У процесі використання, передня і задня секції першого фільтра 152 з'єднані без скручування. Курильний виріб має певну вихідну вентиляцію, що задається заздалегідь встановленим вихідним суміщенням першого і другого вентиляційних отворів. При цьому гільза 153 може вільно обертатися під управлінням механізму 158, 159 дискретного переміщення для зміни рівня вентиляції суміщенням першого і другого вентиляційних отворів. Гільза 153 і тютюновий сегмент 151, 152b залишаються з'єднаними, оскільки секції першого фільтра мають поєднану серцевину. На фіг. 16, 17а і 17б показані частини технологічного устрою, виконаного з можливістю виготовлення курильних виробів відповідно до будь-яким варіантом виконання даного винаходу. Зокрема, відоме технологічне пристрій піддано модифікації, або має доданий до нього модуль, для виготовлення другого механізму дискретного переміщення, показаного на фіг. 2, і курильного виробу, що має другий механізм дискретного переміщення, показаний на фіг. 2. При необхідності, в інших варіантах виконання може бути проведена інша модифікація. На фіг. 16 представлено схематичне креслення технологічного устрою 160, що утворює частина технологічної системи та чинного як бобінний стрічковий подаючий пристрій або живильник. Пристрій 160 може являти собою модифікацію бобіни HAUNI (RTM) BOB ME. Пристрій 160 являє собою модуль, виконаний з можливістю формувати і видавати собачку 169, прикріплену до матеріалу 163 гільзи для формування гільзи, в основному, як це описано з посиланням на фіг. 2. Матеріал 163 гільзи являє собою листовий матеріал, наприклад, папір, наприклад ободковий папір. Матеріал 163 гільзи з прикріпленою собачкою 169 подається далі в інший пристрій (не показано) для формування в курильний виріб, наприклад, як це здебільшого описано з посиланням на фіг. 2. Як іншого пристрою може бути (модифіковане) HAUNI (RTM) 19 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 M5. Інший пристрій може включати два вузла для накладення ободкового паперу. Перший вузол може наносити внутрішню обгортку, на якій формується перша індексуюча поверхня. Другий вузол може наносити зовнішню обгортку, формуючу гільзу, до якої прикріплюється друга індексуюча поверхня. Пристрій 160 включає джерело 161 матеріалу собачки, для формування собачок 169. Матеріал 164 собачки являє собою листовий матеріал, наприклад, папір, плівку ацетату целюлози, ламіновану папір з плівкою ацетату целюлози, або будь описаний матеріал. Матеріал 164 собачки зберігається на щонайменше одній бобіні 162а. У деяких варіантах, безперервна стрічка матеріалу 164 собачки зберігається на першої бобіні 162а і на другий бобіні 162b, з яких може по черзі подаватися матеріал собачки для забезпечення безперервності потоку матеріалу 164 собачки. Матеріал 164 собачки нарізається ріжучим механізмом 165 на окремі секції або смуги 167 матеріалу собачки, які можуть бути названі елементом 167 собачки. З кожної смуги 167 формується одна собачка 169. Ріжучий механізм 165 може представляти собою обертовий відрізний ролик або ніж, відрубували матеріал 164, притиснутий до валика. Окремі смуги 167 подаються в формуючий механізм 166 для формування ліній згину в смузі 167 для освіти собачки 169. Формуючий механізм 166 може бути утворений обертовим валиком, виконаним з можливістю деформування планарної смуги 167, притиснутої до прилеглого валика. Смуга 167 складається таким чином, що формується постійно виступаючий гребінь. Потім смуги 167 подаються в пристрій 168 кріплення. Механізм приклеювання виконаний з можливістю нанесення адгезиву на смуги 167 допомогою валика. Адгезів наноситься на сторону смуги 167, протилежну виступаючому гребеню, що утворює собачку 169. Пристрій кріплення також виконано з можливістю приміщення смуг 167 на безперервну стрічку матеріалу 163 гільзи. Матеріал 163 гільзи подається з джерела 181 матеріалу гільзи. Матеріал 163 гільзи зберігається щонайменше на одній бобіні 182а. У деяких прикладах, безперервна стрічка 163 матеріалу гільзи зберігається на першій бобіні 182а і другий бобіні 182b для забезпечення безперервності потоку матеріалу 163 гільзи. Матеріал 163 гільзи маже бути розмічений для точного розрізанняматеріалу 163 гільзи на окремі секції для формування окремих гільз або пар гільз. Мітки (не показані) також можуть бути використані для точного розташування смуг 167 на безперервній стрічці матеріалу 163 гільзи. Наприклад, відеокамера (не показана) може виявляти надруковані, такі, що поєднують, мітки на матеріалі 163 гільзи. Смуга 167 розташовується на заданій відстані від такої, що поєднує, мітки. Після прикріплення смуги 167 до матеріалу 163 гільзи, матеріал 163 гільзи подається першим валиком 170 і друга валиком 174 для подальшого формування курильного виробу. Перший валик 170 знаходиться на стороні матеріалу 163 гільзи, зверненої до собачки 169. Звичайний циліндричний валик натискав би на собачку 169 і, тому, не підходить для роботи з матеріалом гільзи з прикріпленою собачкою. Більш докладно перший валик 170 показаний на фіг. 17а. Другий валик 174 розташований на протилежній від собачки 169 стороні матеріалу гільзи. Другий валик 174 може бути звичайним циліндричним валиком. Для нанесення адгезиву на матеріал 163 гільзи між першим і другим валиками 170, 174 може бути використано клеемазальний пристрій (не показано). Клеемазальний пристрій виконано з можливістю нанесення адгезиву по певному малюнку, для формування курильного виробу відповідно з будь-яким варіантом виконання, наприклад, нанесення адгезиву тільки на частину матеріалу 163 гільзи. Клеемазальний пристрій може включати два валика, а саме, валик з трафаретом, на який адгезив наноситься за заданим малюнком, відповідним малюнку, що наноситься на матеріал гільзи. Валик з трафаретом переносить адгезив на простий валик, який переносить малюнок адгезива на матеріал гільзи. Адгезів прикріплює матеріал 163 гільзи на фільтр і (або) сигаретну паличку в основному технологічному пристрої. На фіг. 17а показаний перший валик 170 з матеріалом 163 гільзи, або підкладкою, до якого прикріплена смуга 167, що утворює собачку 169. Валик 170 має одну або більше перших секцій 171, наприклад, дві перші секції 171, які можуть мати циліндричну форму. Перші секції мають першу поперечну протяжність, зокрема перший діаметр, і виконані з можливістю зіткнення з матеріалом, на якому закріплена собачка, тобто, матеріалом 163 гільзи. Валик 170 також має другу секцію 172, що має другу поперечну протяжність. Друга секція 172 може являти собою циліндр, що має другий діаметр. Друга секція 172 примикає до першим секціям 172 і може розташовуватися між ними. Другий діаметр менше першого діаметра. Друга секція 172 виконана так, щоб не вступати а зіткнення з матеріалом 163 гільзи або собачки 169. Друга секція 172 утворює область валика 170, що дозволяє собачці 169 проходити по валику без натискання на собачку 169. Друга секція 172 може бути циліндричною, або може мати будь-який поперечний переріз з поверхнею, що не що стикається із собачкою 169. 20 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 Використання валиків 170, 174 дозволяє з'єднувати смугу 167 з матеріалом 163 гільзи до його надходження в основний технологічний пристрій. Тому, основний технологічний пристрій не вимагає серйозних переробок для роботи з матеріалом 163 гільзи з прикріпленою до нього собачкою. Прикріплення собачки 169 в окремому пристрої з валиками дає додатковий час для підсихання адгезива, що з'єднує смугу 167 і матеріал 163 гільзи, при цьому, опціонально, може бути використаний сушильний апарат (нагрівач), що впливає на матеріал 163 гільзи після другого валика 174. Матеріал 163 з прикріпленою собачкою подається в основний технологічний пристрій після другого валика. Після проходження другого валика 174, матеріал гільзи входить в контакт зі згинаючим брусом 175, модифікованим так, як показано на фіг. 17б. На фіг. 17б показаний гнучий брус 175. Гнучкий брус 175 виконаний з можливістю згинання матеріалу 163 гільзи для підготовки його для закручування в циліндричну гільзу. Звичайний гнучий брус з безперервною кромкою м'яв б собачку 169 і тому не підходить для роботи з матеріалом гільзи з прикріпленою собачкою. Гнучкий брус 175 включає перші гнучкі секції 176, кромки яких проходять в одній площині і виконані з можливістю торкання матеріалу 163 гільзи. Гнучкий брус 175 також включає другу секцію 177, що утворить кромку, яка рознесена з площиною перших секцій 176. Друга секція 177 виконана так, щоб не входити в зіткнення з матеріалом 163 гільзи або собачкою 169. Друга секція 177 утворює область гнучкого бруса 170, що дозволяє собачці 169 проходити через брус, без зминання собачки 169. Друга секція 177 може мати будь-який поперечний переріз, при якому забезпечується відсутність дотику з собачкою 169. В альтернативному варіанті, гнучий брус (не показаний) може бути розташований так, щоб згинати матеріал 163 гільзи перед прикріпленням смуги 167. Гнучкий брус може бути розташований між джерелом 181 матеріалу гільзи і пристроєм 168 кріплення, пов'язаним з валиками, призначеними для протягування матеріалу 163 гільзи навколо гнучкого бруса. Згинаючим брусом може бути звичайний гнучий брус, оскільки собачка 169 ще прикріплена. На фіг. 18а і 18б ілюструються два етапи виготовлення собачки 209, що утворює другу індексуючу секцію, що входить в зачеплення з першою індексуючою секцією для формування механізму дискретного переміщення, в цілому відповідно до будь-якого варіанту виконання даного винаходу. Наприклад, собачка 209 може бути пов'язана з другою індексуючою секцією, в цілому як це було описано з посиланням на фіг. 2. На фіг. 18а показаний перший крок формування собачки 209. На першому кроці, смуга 207 листового матеріалу для формування собачки була деформована формуючим інструментом (не показаний). Формуючий інструмент має штамп, ребро якого вдавлює смугу 207 в матрицю для деформування смуги і створення виступаючого гребеня. У деяких прикладах, штамп має однорідний трикутний поперечний переріз. Матриця має сполучену форму з однорідним трикутним поперечним перерізом. Штамп може мати кут від 10 до 35 градусів, опціонально від 15 до 25 градусів, і, зокрема приблизно 20 градусів. Формована штампом собачка стягує такий же кут, тобто, від 10 до 35 градусів, зокрема від 15 до 25 градусів, або від 20 до 30 градусів, або від 10 до 55 градусів, і, зокрема від 15 до 40 градусів, або від 15 до 30 градусів, або менше 5, 10, 15, 20, 25, 30, 35 градусів, або більше 5, 10, 15, 20, 25, 30, 35 градусів, або від і до будьякого згаданого кута і, зокрема приблизно 20 градусів. Собачка може мати кут в цьому ж діапазоні кутів, при її формуванні будь-якими відповідними засобами. При виборі собачки, що має кут від 10 до 35 градусів, або від 15 до 25 градусів, виходить добре сформований гребінь з тим же кутом, і при цьому не відбувається розрив або розріз смуги 207. Кут, утворений собачкою, може змінюватися, коли собачка встановлюється на криволінійну підкладку. У деяких варіантах, утворений собачкою кут не змінюється або змінюється несильно при прикріпленні до підкладки. В альтернативному варіанті, собачка може бути стиснута і буде утворювати менший кут, будучи прикріпленою до підкладки. Виступаючий вгору гребінь формується паралельними згинами 205а, 205b і згином 205с на верхівці гребеня, або загостреного піку. Згини 205а, 205b, 205с утворюють в цілому трикутний перетин і, як показано, по суті рівносторонній трикутний перетин. Згини 205а, 205b розведені при формуванні гребеня. Собачка в будь-якому варіанті виконання може виступати в радіальному напрямку на відстань від 0,5 до 1,5 мм, або від 0,5 до 1 мм, або приблизно на 0,7 мм. Собачка в будь-якому варіанті виконання може мати довжину, наприклад подовжню протяжність, на вибір в будь-якому інтервалі від 1 мм до 8 мм, від 2 мм до 7 мм, 3 мм до 6 мм, або 3 мм до 5 мм. Зокрема, подовжена кромка собачки має довжину, яка вибирається з одного з цих інтервалів. Будь-який розмір з якого-небудь інтервалу може бути вибраний в комбінації з будь-яким іншим розміром в якому-небудь інтервалі. 21 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 18б показаний другий крок формування собачки 209. Трикутний гребінь стискається в напрямку поперек довжини гребеня. Згини 205а, 205b зрушуються один до одного так, що розташовуються практично поряд. Відстань від згинів 205а, 205b до згину 205с гребеня істотно більше, ніж відстань між згинами 205а, 205b. Собачка 209 являє собою виступаючий гребінь, який має по суті мінімальний поперечний переріз у площині смуги 207 так, що собачка 209 утворює в перетині замкнутий трикутник, на відміну від попереднього рівностороннього трикутника. У деяких варіантах виконання, штамп (охоплювана частина) всувається для часткового формування собачки. Потім матриця (що охоплює частину) може бути притиснута до штампу для завершення формування профілю собачки. Стисла смуга 207 прикріплюється до матеріалу 203 гільзи для формування гільзи відповідно до будь-якого варіанту виконання. Стисла смуга 207 прикріплюється адгезивом в першій області 208а і другий області 208b. Перша і друга області 208а, 208b розташовуються з кожної бічної сторони собачки 209 в поперечному напрямку і запобігають розширення стислої смуги 207. Перша і друга області 208а, 208b рознесені з виступаючим гребенем собачки 209, і не простягаються під собачку 209. Відсутність адгезива на собачці 209 може сприяти формуванню добре чутного звуку. Собачка такого типу в будь-якому варіанті виконання може бути сформована з листового матеріалу, що утворює загострений пік. У деяких варіантах, собачка містить такі, що становлять єдине ціле першу і другу виступаючі вгору секції листового матеріалу, що сходяться на гребені. Собачка може утворювати загострений пік, сформований згином листового матеріалу для формування гребеня. Собачка може бути утворена листовим матеріалом, що має кілька згинів для формування загостреного піку. У деяких варіантах виконання, собачка і гребені, що формують першу і другу індексуючі поверхні, виконані з можливістю виробляти чутний звук при повороті один щодо одного. Зокрема, собачка виконана з можливістю входити в зачеплення і затримуватися першим гребенем так, що вона піддається пружній деформації при обертанні навколо поздовжньої осі. Поворот і деформація собачки відбувається, поки перший гребінь не перестає її затримувати. Потім собачка пружно повертається до своєї вихідної форми і, в деяких варіантах виконання, вдаряє у другий, сусідній, гребінь. У деяких прикладах, собачка може піддаватися пружній деформації в напрямку дискретного переміщення, наприклад, по суті в напрямку по колу. Зокрема, кінчик або вершина собачки, віддалена від підкладки, розташована так, щоб пружно зміщуватися відносно підкладки собачки, наприклад, в напрямку дискретного переміщення (в цілому, по колу). Наприклад, собачка може пружно повертатися щодо свого заснування, тобто, точки прикріплення. В альтернативному варіанті, або додатково, виступаюча вгору секція (-ії) собачки можуть бути пружно деформовані вигином. У деяких прикладах, кінчик собачки виконаний з можливістю пружного переміщення по криволінійній дузі навколо його основи на підкладці. Переміщення по дузі є рухом по колу, що призводить до радіального відхилення кінчика собачки, що забезпечує перехід між дискретними положеннями. Зокрема, собачка виконана з можливістю відхилятися під дією тангенціальної сили, прикладеної до кінчика собачки при зіткненні з гребенем, з яким собачка формує дискретне положення. В альтернативному варіанті, собачка може переміщатися по суті в радіальному напрямку завдяки зіткненню з індексуючою поверхнею. Підкладка собачки і (або) індексуюча поверхню (і (або) собачка) можуть піддаватися пружній деформації або зсуву в радіальному напрямку під дією сили, спрямованої в радіальному напрямку. Індексуюча поверхня, з якою входить в зіткнення собачка, розташована під кутом до радіального напряму (тобто, під кутом менше 90 градусів), тобто, нахилена. Собачка має одну або більше секцій, розташованих під кутом до радіального напряму, тобто, нахилених. У деяких прикладах, первинним механізмом, за допомогою якого собачка переміщається над гребенем першої індексуючої поверхні, є пружна деформація собачки, наприклад, поворот або вигин собачки. Деформація собачки відбувається переважно в напрямку дискретного переміщення, тобто, в напрямку по колу. Напрямок дискретного переміщення задає вісь або траєкторію, уздовж якої розміщені дискретні положення (тобто, по колу), і не має на увазі напрямки вздовж траєкторії. Зокрема, собачка пружно деформується в напрямку, протилежному напрямку руху підкладки собачки, коли собачка спочатку утримується завдяки зіткненню з другою індексуючою поверхнею. Менший внесок у рух собачки через гребінь може давати зсув усієї собачки назовні в радіальному напрямку, наприклад, за рахунок руху підкладки собачки. Ще менший внесок очікується від деформації першої індексуючої поверхні. Дискретне переміщення собачки щодо індексуючої поверхні призводить до зіткнення між двома нахиленими поверхнями, що створює радіальну силу, що забезпечує пружне радіальне 22 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 переміщення (наприклад, собачки) через гребінь в сусіднє поглиблення. При раптовому звільнення собачки виробляється звук, наприклад, від однієї точки максимального опору гребеня. Як тільки відбулося звільнення собачки від гребеня, собачка повертається до своєї вихідної форми з пружно деформованої форми. Цей зворотний рух забезпечує швидке переміщення собачки. Гребінь виконаний з можливістю стикатися з собачкою і звільняти її по суті в одній точці, що забезпечує швидке повернення собачки до вихідної форми без подальшого контакту з піком гребеня. Жолоб може бути виконаний істотно ширшим у напрямку дискретного переміщення (наприклад, по колу), ніж зачіпляються кромка собачки, наприклад, ширше в 1,2 рази або більше, в 1,5 рази або більше, в 1,7 рази або більше, в два рази або більше, або в три рази або більше. Ширина жолоба може бути визначена протяжністю паза в напрямку дискретного переміщення (тобто, по колу) в радіальному положенні далекого кінця (тобто, кінчика) собачки. В альтернативному варіанті, ширина жолоба може бути визначена як відстань між гребенями, або між плоскими майданчиками в жолобах, або між точками на половині радіальної протяжності гребенів. При цьому ширина жолоба більше ширини собачки так, що собачка може переміщатися всередині жолоби для створення звуку. Ширина такої, що зачіпляється, кромки собачки, що представляє собою складену кромку листового матеріалу, може вважатися рівною приблизно подвоєній товщині листового матеріалу. В альтернативному випадку, ширина такої, що зачіпляється, кромки собачки в напрямку дискретного переміщення становить менше одного з: 1 мм, 0,9 мм, 0,8 мм, 0,7 мм, 0,6 мм, 0,5 мм, 0,4 мм, 0,3 мм, 0,2 мм або 0,1 мм. Наприклад, ширина такої, що зачіпляється, кромки становить менше 0,6 мм, або від 0,3 до 0,6 мм, або в інтервалі між будь-якими двома згаданими величинами. У деяких випадках, жолоб виконаний так, щоб забезпечити вільний рух без зіткнення з дном жолоба. Собачка і паз виконані так, щоб зворотне переміщення призводило собачку в зіткнення з першою індексуючою поверхнею, наприклад, прилеглим гребенем. Таке раптове звільнення собачки з пружно деформованого стану з зіткненням з відносно твердою поверхнею сприяє виробленню звуку дискретного переміщення. Форма гребеня і собачки забезпечують швидке переміщення собачки для зіткнення з відносно твердою поверхнею сусіднього поглиблення або гребеня. Зовнішня поверхня сусіднього поглиблення / гребеня твердіше поверхні звичайного паперу обгортки фільтра. Наприклад, твердість забезпечується за рахунок того, що перша індексуюча поверхня й (або) друга індексуюча поверхня містять пластичний матеріал. Наприклад, таким матеріалом може бути або такий матеріал може включати один або більше матеріалів з групи, що включає полімер, полісахарид, лист целюлози, гідратцелюлози, ацетат целюлози або пластичний матеріал або полімер, що не включає одне або більше з ацетату целюлози і (або) целюлози, і (або) поліпропілену, і (або) фарби, і (або) клею; або добавку в папір. Пружна деформація, необхідна для переміщення між дискретними положеннями, здебільшого, визначається переміщенням (основним рухом по колу) собачки. Прикріплена до собачки підкладка деформується менше собачки, і в деяких випадках практично не рухається, відхиляється або деформується при русі між дискретними положеннями. В альтернативному варіанті, підкладка може скручуватися навколо поздовжньої осі при деформації собачки. Зокрема, основа (підкладка) не піддається суттєвій деформації по радіусу назовні, при русі між дискретними положеннями. Крім того, конструкція собачки не передбачає її деформації тільки в радіальному напрямку. В альтернативному варіанті, гребені першої індексуючої поверхні і (або) підкладка, на якій закріплена собачка, виконані з можливістю пружно деформуватися на додачу до деформації собачки, або замість неї. Пружна деформація собачки і, опціонально, удар об сусідній гребінь створюють чутний звук. У деяких варіантах виконання, чутний звук може, щонайменше, частково формуватися початковим рухом собачки при її звільненні від першого гребеня. У різних варіантах виконання, пружна деформація собачки забезпечується використанням вибраного листового матеріалу. Опціонально, властивості пружної деформації забезпечуються в цілому трикутним профілем собачки, зокрема, першою і другою виступаючими вгору секціями листового матеріалу, мають загострений пік на верхівці і рознесене з'єднання з підкладкою. Опціонально, загострений пік і (або) з'єднання з підкладкою формуються згинами в листовому матеріалі. Гучність звуку, створюваного собачкою, може бути визначена розмірами і матеріалами собачки. Зокрема, звук може залежати від вибору однієї або більше з таких характеристик, необхідних для одержання чутного звуку необхідної гучності. Амплітуда переміщення собачки може визначатися силою удару собачки об фільтр. Збільшена жорсткість собачки потребують збільшення сили для її відхилення, що призводить до більшої швидкості собачки при ударі, що створює більш гучний звук або 'клацання'. Розмір звучного тіла може впливати на вироблений звук, при цьому, чим більше площа поверхні, тим більше тіло, яке звучить. Це означає, що 23 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть коливатися великі обсяги повітря з одержанням більш інтенсивного і гучного звуку. Таким чином, собачка більшого розміру має збільшену площу коливної поверхні, і збільшену гучність звуку. Крім того, зменшення масиву або середовища, що поглинає звук (наприклад, фільтруючого матеріалу) поблизу собачки сприятиме збільшенню гучності. Людське вухо має більшу чутливість в середній частині діапазону чутного звуку. Тому, собачка може бути виконана з можливістю генерувати звукові частоти в середній частині (наприклад, середньої третини) діапазону чутного звуку. Твердість собачки і (або) щільність матеріалу собачки, також можуть бути збільшені для підвищення інтенсивності і гучності звуку собачки. У деяких варіантах, собачку можна розглядати як важіль, що відхиляється, закріплений на одному кінці. При моделюванні собачки як консольної балки або важеля з зосередженим навантаженням на вільному кінці, можуть бути одержані стандартні рівняння, що дають коефіцієнт подовження, вигин в будь-якій точці і максимальне відхилення. Сила, прикладена до важеля / собачки, визначається зусиллям, створюваним користувачем при обертанні фільтра, і не є змінним параметром собачки. Чим більше довжина собачки / важеля, тим більше відхилення і більше швидкість, з якою собачка вдаряє храповик (гребені) і голосніше звук. Довжина обмежується необхідністю проходження кожного такого, що зачіпляється гребеня. Матеріал собачки повинен бути пружним (таким, що пружно деформується). Матеріал вибирається з жорсткістю, досить низькою, щоб уникнути надмірної твердості і ламкості, і досить високою, щоб уникнути надмірної еластичності. Момент інерції площі важеля / собачки визначається шириною і товщиною собачки. Товщина входить в третьому ступені в одне або більше стандартних виразів, що визначають максимальне відхилення, тому є головним чинником. При використанні цих характеристик собачки і курильного виробу, можна отримати конструкцію собачки, що забезпечує при русі покращений звук. У деяких варіантах, модуль Юнга листового матеріалу, що формує першу і (або) другу індексуючу поверхні, може бути вибраний більше однієї з наступних величин: 2 ГПа, 3 ГПа, 4 ГПа, 5 ГПа, 6 ГПа, 7 ГПа, 8 ГПа, 9 ГПа, 10 ГПа. Міцність на розрив для листового матеріалу, що формує першу і (або) другу індексуючу поверхню, може бути встановлена більш одну з таких величин: 50 МПа, 100 МПа, 150 МПа, 200 МПа, 250 МПа. Наприклад, плівка гідратцелюлози товщиною 45 мкм, наприклад, NATUREFLEX ™ має модуль Юнга приблизно в інтервалі від 6,5 ГПа до 7,5 ГПа при інтенсивності деформації від 50 % / хв до 200 % / хв в машинному напрямку. Міцність на розрив для цього матеріалу складає від 140 до 180 МПа при інтенсивності деформації від 50 % / хв до 200 % / хв в машинному напрямку. У деяких варіантах, жорсткість на вигин листового матеріалу, що формує першу і (або) другу індексуючу поверхню, може бути визначена з використанням приладу для випробування листових матеріалів Handle-o-meter компанії Thwing-Albert ™. Наприклад, жорсткість на вигин листового матеріалу, виміряна на Handle-o-meter, може бути більше, ніж величина, обрана із значень: 30 г, 40 г, 45 г, 50 г, 55 г, 60 г, 65 г, 70 г, 80 г, 90 г, 100 г. наприклад, жорсткість на вигин може становити від 40 г до 60 г. жорсткість на вигин плівки гідратцелюлози товщиною 45 мкм, наприклад, NATUREFLEX ™, знаходиться в межах від 50 г до 55 г за цією шкалою, складаючи приблизно 55 г. Поліетиленова (ПЕ) плівка товщиною 85 мкм має жорсткість 50 г за цією шкалою. Наведені значення можуть бути застосовні тільки до полімерному шару, тільки до полімерному шару в складі шаруватого матеріалу, або до шаруватому матеріалу в цілому. Параметри першої та (або) другої індексуючої поверхні можуть перебувати в інтервалі між будьякими двома зазначеними вище величинами. У деяких прикладах, курильний виріб виробляє звук з максимальною гучністю щонайменше 33 децибели (дБ) на відстані 750 мм. Зокрема, курильний виріб виробляє звук з максимальною гучністю щонайменше 35 дБ, або щонайменше 37 дБ, або щонайменше 40 дБ, або щонайменше 41 дБ, або щонайменше 43 дБ, або щонайменше 46 дБ на відстані 750 мм. Наприклад, максимальне значення гучності звуку складає від 40 дБ до 46 дБ, або від 41 дБ до 45 дБ. Листовий матеріал, описаний в будь-якому варіанті виконання, який утворює першу індексуючу поверхню й (або) другу індексуючу поверхню, може бути вибраний з одного або більше можливих матеріалів, наведених нижче або вище, в будь-якій комбінації. 2 Листовим матеріалом може бути папір, що має поверхневу щільність більш 40 г/м , більш 60 2 2 2 г/м , більш 80 г/м або більш 100 г/м . Опціонально, папір може бути піддана обробці добавкою або речовиною, що підвищує жорсткість, для досягнення більшої жорсткості, наприклад, крохмалем, адгезивом (наприклад, клеєм ПВА) або щеллаком. Листовим матеріалом може бути лита плівка з ацетату целюлози, наприклад, плівка, відома під назвою CLARIFOIL, виготовлена компанією Deutche-Benkert. Плівка може мати товщину, 24 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 приблизно рівну або більше 20 мкм, 50 мкм або 100 мкм. У деяких прикладах, плівка має товщину від 20 до 50 мкм. У деяких прикладах, будь-який описаний листовий матеріал має будь-яку товщину, вибрану в інтервалах: від 5 мкм до 200 мкм, 10 мкм - 100 мкм, або 20 мкм - 80 мкм, або 30 мкм - 70 мкм. Ці значення застосовні, зокрема до полімерних матеріалів. У деяких прикладах, повна товщина шаруватого матеріалу (наприклад, включає шар паперу) може становити від 0,1 мм до 0,5 мм, 0,1 мм до 0,3 мм, або від 0,15 мм до 0,25 мм. Листовим матеріалом може бути плівка ацетату целюлози, сформована з джгута волокон ацетату целюлози. Джгут обробляється щонайменше одним із способів, що включають обробку парою, теплом і тиском, і простягається через отвір. Опціонально, далі ацетат целюлози може бути підданий вальцюванню для отримання плівки, товщина якої може бути, як описано вище. Плівка ацетату целюлози будь-якого типу може вважатися плівкою гідратцелюлози, або, узагальнено, полісахаридною або полімерною плівкою. Листовим матеріалом може бути целюлозна плівка або лист, наприклад, відома целюлозна плівка NATUREFLEX компанії Innovia Films. Товщина цієї плівки може бути як в будь-якому із згаданих вище варіантах виконання. Ця плівка може бути прозорою. Лист целюлози виконаний з гідратцелюлози. Лист целюлози є полімерним матеріалом. Наприклад, целюлозною плівкою може бути листовий матеріал, відомий як целофан (Cellophane ™). Лист целюлози являє собою практично чисту целюлозу. Лист целюлози не є папером. Такий лист являє собою полімер, зокрема полімер глюкози. Для опису цього матеріалу може бути використана будь-яка загальна властивість цього матеріалу. В одному прикладі, целюлоза з дерева або іншого походження розчиняється в лузі та сірковуглеці для одержання розчину, званого віскозою, який потім екструдується крізь щілину в ванну з розбавленою сірчаною кислотою і сульфату натрію для зворотного перетворення віскози в целюлозу. Далі плівка проходить ще кілька ванн, в одній з яких видаляється сірка, в інший провадиться вилужування плівки, і в одній додається гліцерин для запобігання розвитку ламкості плівки. Листовим матеріалом може бути шаруватий матеріал з будь-яких двох листових матеріалів. Зокрема, листовим матеріалом може бути шаруватий матеріал з паперу і листа пластика, або паперу і листа полімеру, або паперу і плівки ацетату целюлози (сформованої будь-яким способом), або паперу і целюлозної плівки. Листові матеріали можуть бути скріплені один з одним, наприклад, адгезивом, або можуть бути тільки суміщені без скріплення один з одним. Полімерний (пластиковий) шар може мати будь-яку товщину, згадану з посиланням на будьякий інший варіант виконання. Полімерний або пластиковий матеріал відрізняється за типом від паперу. Зокрема, листовий матеріал, що формує першу індексуючу секцію і елемент собачки (другу індексуючу секцію), може містити плівку ацетату целюлози сам по собі, або як шаруватий матеріал. Листовим матеріалом може бути папір, ламінований плівкою ацетату целюлози. В альтернативному варіанті, приміром листового матеріалу, що формує першу індексуючу секцію, є шаруватий матеріал з листа целюлози товщиною від 20 до 80 мкм, прикріпленого до паперу з 2 щільністю щонайменше 50 г/м . Пластичний матеріал або полімерний матеріал утворює зовнішню поверхню. Приватним прикладом матеріалу для собачки є лист гідратцелюлози. Полімерний матеріал за будь-яким варіанту виконання може бути в альтернативному випадку утворений як біополімер, одержаний з біологічної сировини, вуглеводню, крохмалю, протеїну, полімеру органічної кислоти, альгінату або будь-якого відповідного полімеру. Будь-який із згаданих вище матеріалів, наприклад, полімерних матеріалів або шаруватих листових матеріалів, може бути використаний для першої та другої індексуючих поверхонь, як окремо, так і разом, тобто, для формування собачки і (або) зовнішній частині фільтра. Будьякий з цих матеріалів також може бути використаний для гільзи, або іншої другої частини курильного виробу. Перша і друга індексуюча поверхні можуть бути сформовані з одного і того ж матеріалу або з різних матеріалів. Наприклад, собачка може бути сформована з паперу з наповнювачем, що підвищує жорсткість, або шаруватого матеріалу з паперу і плівки ацетату целюлози, а відповідна перша індексуюча поверхня з жолобами може бути з плівки ацетату целюлози або шаруватого матеріалу з паперу і плівки ацетату целюлози. Поглиблення і гребені першої індексуючої поверхні можуть бути сформовані в листовому матеріалі перед обмотуванням фільтруючого матеріалу, або сформовані після прикріплення до фільтруючого матеріалу. У деяких прикладах, матеріали, що утворюють першу індексуючу поверхню й (або) другу індексуючу поверхню, виконуються з можливістю забезпечення достатньої твердості або жорсткості з тим, щоб не відбувалося значної деформації при дискретному переміщенні другої 25 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 індексуючої поверхні. В одному методі вимірювання твердості, 3 мм закруглений зразок прикладається до планарного листа матеріалу для обгортання навколо фільтруючого матеріалу для утворення першої індексуючої поверхні. У деяких прикладах, для відхилення на 1 мм або більше потрібна сила, величина якої щонайменше дорівнює одному зі значень: 0,5 Н (Ньютон) , 0,8 Н, 1 Н, 1,5 Н, 2 Н, 3 Н, 4 Н, 5 Н, 6 Н, 7 Н, 8 Н, 9 Н, 10 Н. Може бути, однак використаний і інший тест на твердість або жорсткість, і представлені значення не повинні сприйматися як такі, що обмежують. У деяких прикладах, типом матеріалу і (або) товщині матеріалу відповідають інші критерії жорсткості. На фіг. 19 представлений приклад першої індексуючої поверхні за будь-яким варіанту виконання, сформованої на зовнішній поверхні тютюнового сегмента. Фільтр 212 має першу індексуючу поверхню 218 на своїй зовнішній поверхні, як це було описано вище. Перша індексуюча поверхню 218 містить кілька поздовжньо проходячих жолобів 217, розділених такими, що поздовжньо проходять гребенями 216. Кілька гребенів 216 і жолобів 217 можуть утворювати в цілому безперервну поверхню, і можуть утворювати хвилеподібну зовнішню поверхню, яка плавно коливається в радіальному напрямку або утворює в цілому прямокутні уступи. Гребені між сусідніми заглибленнями можуть мати криволінійний профіль з в цілому однаковим радіусом кривизни. Гребінь між сусідніми заглибленнями утворює по колу єдину точку максимального опору переміщенню такого, що зачіпляється елемента між сусідніми заглибленнями. Розміри жолобів 217 вибрані так, щоб у них входила собачка, як це було описано в будь-яких варіантах виконання. Собачка 217 має протяжність по колу, що забезпечує її вібрації, завдяки яким собачка генерує помітний звук при її повороті у жолоб. Фільтр 212 має зовнішній шар листового матеріалу 214, який утворює жолоби і гребені. Листовий матеріал 214 укладає фільтруючий матеріал 215, в якості якого може використовуватися звичайний джгут волокон ацетату целюлози. Листовим матеріалом 214 є відносно жорсткий листовий матеріал, який може бути сформований папером або ацетатом целюлози, або являти собою шаруватий матеріал з паперу і ацетату целюлози. Папір може бути оброблена однієї або більше добавок для підвищення жорсткості. В альтернативному варіанті, перша індексуюча секція може бути сформована на трубчастому елементі з ацетату целюлози або паперу, закріпленому навколо фільтра або сигаретної палички. Зовнішня поверхня першої індексуючої секції аналогічна описаним вище. На фіг. 20а-29 представлено п'ять варіантів виконання і способи виготовлення ободка 47, описаного з посиланням на фіг. 4. Курильний виріб у кожному з п'яти варіантів виконання в цілому аналогічно описаному з посиланням на фіг. 4, якщо не вказано інше, і однакові елементи мають однакові цифрові позначення. На фіг. 20а, 20б і 21 показаний ободок 247 першого типу. Ободок 247 включає собачку (не показана), що становить з ним єдине ціле і що представляє собою гребінь, який виступає радіально всередину. Ободок 247 може бути сформований з ацетату целюлози. Ободок 247 з собачкою може бути сформований екструзією. Безліч обідків 247 формуються екструзією у вигляді безупинної трубки, що потім нарізається на відрізки потрібної довжини (кожен ободок 247 приблизно по 5 мм). Ободок 247, зокрема, може бути розташований в першій індексуючій секції 48 після того, як перша індексуюча секція 48 була сформована навколо фільтра 42. Ободок 247 з собачкою утворює внутрішній радіальний простір, розміри якого менше розміру фільтра 42, оскільки собачка виконана з можливістю зачеплення з першою індексуючою секцією 48. Сформований ободок 247 насувається на фільтр 42 при стисненні фільтра 42 допомогою стискає втулки 248, поки не виявиться розташованим навколо першої індексуючої секції 48. Стискаюча втулка 248 простягається в поздовжньому напрямку з кожного боку ободка 247 і виконана з можливістю стискання фільтра тільки навколо ободка 247. На фіг. 20б представлено вид спереду стискаючої втулки 248. Стискаюча втулка 248 сформована з трьох однакових частин 248а, 248b, 248с, між якими утворюється простір з по суті круговим перерізом. Три частини 248а, 248b, 248с можуть зміщуватися в радіальному напрямку, зменшуючи діаметр утвореного між ними простору і стискати фільтр, і збільшуючи діаметр для легкого зняття стискаючої втулки 248. На фіг. 21 показано введення двох обідків 247 у фільтр 42 'подвійної довжини, що має дві перших індексуючих секції 48. Гільза 43 також показана перед її обгортанням навколо фільтра 42' подвійної довжини. На фіг. 22 і 23 представлено ободок 257 другого типу. Ободок 257 сформований з двох окремих частин 257а, 257b, які з'єднуються один з одним навколо першої індексуючої секції. Дві частини 257а, 257b являють собою смуги листового матеріалу, наприклад, ацетату целюлози. Дві частини 257а, 257b являють собою смуги матеріалу, що проходять поперек поздовжньої осі 26 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 фільтра і з'єднані поздовжніми швами 255А, 255b. Частини 257а, 257b можуть перекриватися, а такі, що перекриваються секції з'єднуються, наприклад, адгезивом, термозваркою або іншим відповідним способом. Шви 255А, 255b можуть являти собою зварений шов і виступати радіально назовні. Шви можуть бути виконані термозваркою. Одна з частин 257а має такий, що проходить радіально всередину гребінь, який утворює собачку 259. Собачка 259 може бути сформована валиками перед з'єднанням смуги з фільтром. Ободок 257 формується розміщенням двох смуг листового матеріалу навколо першої індексуючої секції. Кожна смуга має довжину більше, ніж це необхідно для формування двох частин 257а, 257b. Перший кінець смуг з'єднують для формування шва 255а. Смуги оточують першу індексуючу секцію і з'єднуються в діаметрально протилежній точці для формування шва 255b. Смуги відрізаються ріжучим пристроєм 252 з рухомими назустріч один одному лезами, для видалення надлишків матеріалу 256а, 256b з кожної смуги. На фіг. 23 показані кілька обідків 257 в процесі їх формування навколо подовженою фільтрпалички 42 'для створення декількох курильних виробів, наприклад, чотирьох. Дві смуги листового матеріалу для формування кожного ободка були розташовані навколо перших індексуючих секцій. Був виконаний перший шов 255А на кожному обідку. У деяких варіантах, перший шов 255А виконувався перед тим, як фільтр 42 'був вставлений між смугами 255А, 255b. Другий шов 255b ще не зроблений, і надлишок матеріалу 256а, 256b ще не був видалений. На фіг. 24 і 25 показано виготовлення ободка третього типу, сформованого з заготовки ободка. Ободок сформований з однієї смуги листового матеріалу 267, наприклад, ацетату целюлози. На заготовці 267 ободка сформована собачка 269 перед прикріпленням до першої індексуючої секції 48 курильного виробу. Перша індексуюча секція 48 може бути сформована на фільтрі, або іншої частини курильного виробу, як це описано з посиланням на будь-які варіанти виконання, і тому в якості узагальненої посилання на цю частину курильного виробу буде використовуватися перша індексуюча секція 48. Ободок являє собою смугу листового матеріалу, що охоплює першу індексуючу секцію 48, протилежні поздовжні сторони якої перекриваються і скріплюються перманентним адгезивом. Ободок формується з використанням наступного способу виготовлення. Заготовку 267 ободка тимчасово прикріплюють до частини курильного виробу, яку буде оточувати ободок. Заготовку 267 листового матеріалу для формування ободка прикріплюють адгезивом для тимчасового приклеювання до першої індексуючої секції 48. У деяких прикладах, заготівля 267 ободка прикріплена поблизу кромки або на ній. Прикріплена кромка проходить в поздовжньому напрямку, паралельно поздовжній осі першої індексуючої секції 48 і курильного виробу. Адгезів для тимчасового приклеювання дозволяє закріплювати заготовку 267 ободка в потрібному місці при виготовленні циліндричного ободка, після чого від'єднати для забезпечення обертання між обідком і першою індексуючої секцією 48. На фіг. 25 показано обгортання заготовки 267 ободка навколо першої індексуючої секції 48, до якої тимчасово приклеєна заготівля 267 ободка. Перша індексуюча секція 48 і заготівля 267 ободка стикаються із зовнішньою поверхнею першого валика 261. Перша індексуюча секція 48 додатково стикається з поверхнею другого валка 262. Валики 261 виконані з можливістю торкання з першою індексуючою секцією 48 по діаметрально протилежним сторонам. Валики 261, 262 виконані з можливістю обертання. Області валиків 261, 262, дотичні з першою індексуючою секцією 48, виконані з можливістю руху в протилежних напрямках. Як показано, майданчик контакту першого валика 261 рухається вправо, а майданчик контакту другого валика 262 рухається вліво. Цей протилежний рух досягається тим, що обидва валика 261, 262 обертаються в одному напрямку, тобто, за годинниковою стрілкою. У деяких прикладах, лінійне переміщення кожного з валиків 261, 262 однаково і направлено в протилежні сторони. Перша індексуюча секція 48 під впливом валиків 261, 262 обертається навколо своєї поздовжньої осі в напрямку проти годинникової стрілки. Заготовка 267 ободка виконана з можливістю спочатку відстояти від першої індексуючої секції 48 для обгортання навколо першої індексуючої секції 48 при її обертанні. Тимчасове прикріплення заготовки 267 обідка до першої індексуючої секції 48 означає, що заготовка 267 ободка натягується навколо першої індексуючої секції 48, замість простого прокатування першої індексуючої секції 48 по заготовці 267 ободка, без обгортання на неї. Однакові і протилежно спрямовані лінійні переміщення валиків 261, 262 означають, що абсолютне положення першої індексуючої секції не змінюється при її обертанні. На заготовку 267 ободка може бути завдано перманентний адгезив так, щоб при перекритті протилежних поздовжніх сторін вони прикріплялися один в одному перманентним адгезивом, для скріплення заготовки 267 ободка у формі циліндра. 27 UA 113523 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перша індексуюча секція 48 може стосуватися області 264 другого валика 262, на якій його діаметр менше, ніж у навколишніх областей другого валика 262. Область 264 має протяжність по колу, достатню для того, щоб заготовка 267 ободка обмоталася навколо першої індексуючої секції 48. Проходящий в радіальному напрямку уступ 264а утворює край області 264 по колу. Перший валик 261 має область меншого діаметру (не показана), яка, в процесі роботи, відповідає області 264, що прилягає до уступу 264а. Область меншого діаметру першого валика 261, в комбінації з краєм 264а, виштовхує першу індексуючу секцію 48, або дозволяє їй виходити з контакту з першим і другим валиками з тим, щоб перша індексуюча секція 48 з прикріпленим обідком могла бути піддана подальшій обробці. На фіг. 26а-26в і 27 показаний ободок четвертого типу, сформований з заготовки 277 ободка. Ободок сформований з єдиної смуги листового матеріалу 277, наприклад, з ацетату целюлози. На заготовці 277 ободка перед її прикріпленням до першої індексуючої секції 48 курильного виробу формується собачка 279. Перша індексуюча секція 48 може бути сформована на фільтрі або іншій частині курильного виробу, як це описано з посиланням на будь-які варіанти виконання, і тому в якості узагальненої посилання на цю частину курильного виробу буде використовуватися перша індексуюча секція 48. Заготовка 277 ободка розташована на першій індексуючій секції 48 так, що спочатку тільки частину заготовки 277 ободка стикається з першою індексуючою секцією 48. У деяких варіантах, з першою індексуючою секцією 48 стикається поперечно центральна частина заготовки 277 ободка. З однієї сторони першої індексуючої секції 48 відходить перша частина 277а заготовки 277 ободка, а з іншого боку першої індексуючої секції 48 відходить друга частина 277b заготовки 277 ободка. Заготовка 277 ободка може перебувати у контакті з нижньою частиною першою індексуючої секції. Перша частина 277а обгорнута навколо першої індексуючої секції 48. Після того, як перша частина 277а була загнута навколо першої індексуючої секції 48, друга частина 277b накручується на першу індексуючу секцію 48. Перша і друга частини 277а, 277b, таким чином, намотуються по черзі. На другій частині 277b може бути завдано адгезив, що забезпечує прикріплення другій частині 277b до першої частини 277а та скріплення заготовки 277 у вигляді циліндра. На фіг. 27 наведено схематичний вид можливого пристрою для формування кількох перших індексуючих секцій 48, кожна з яких має ободок. З бобіни 272 подається безперервна стрічка листового матеріалу 278, на якій формується безперервний гребінь, який утворює собачку 279. Листовий матеріал 278 нарізається на безліч заготовок 277 ободка. Заготовка 277 ободка далі частково складається навколо своєї поперечно середньої точки для додання їй U-подібної форми, і обертається навколо подовженого стрижня 48 ', що утворює декілька перших індексуючих секцій 48. Заготовки 277 ободка розташовуються навколо перших індексуючих секцій 48, а кінці 277а, 277b послідовно загортаються і скріплюються один з одним. На фіг. 28 показаний ободок 287 п'ятого типу в курильному виробі 280. Курильний виріб включає сигаретну паличку 41, перший фільтр 42 і другий фільтр 44. Перший фільтр 42 і другий фільтр 44 можуть бути з'єднані один з одним серцевиною, що допускає взаємний поворот, як це було описано вище. В альтернативному варіанті, перший і другий фільтри можуть бути окремими фільтруючими секціями, що не мають серцевини, яка з'єднує їх. Перший і другий фільтри з'єднані оточуючими шарами листового матеріалу. Курильний виріб 280 включає першу індексуючу секцію 48, аналогічну описаній вище, сформовану в зовнішній поверхні першого фільтра 42. Перший фільтр 42 містить фільтруючий матеріал (і, опціонально адсорбуючу добавку), оточену листовим матеріалом. Листовий матеріал утворює зовнішню поверхню фільтра 42 і може бути підданий деформації для формування жолобів і гребенів першої індексуючої секції 48, перед обмотуванням навколо фільтруючого матеріалу. Листовим матеріалом може бути плівка ацетату целюлози, або інший листовий матеріал, що має відносно високу жорсткість, наприклад, оброблений папір, або шаруватий матеріал з паперу з плівкою целюлози або ацетату целюлози. Перший і другий фільтри 42, 44 оточені обідком 287. Ободок сформований з єдиної смуги листового матеріалу, наприклад, ацетату целюлози. На заготовці 287 ободка перед його прикріпленням до першої індексуючої секції 48 курильного виробу сформована собачка 289. Ободок 287 прикріплений тільки до другого фільтру 44, і не прикріплений до першого фільтру 42. Ободок 287 проходить по всій довжині першого і другого фільтрів 42, 44, і може бути сформований способом, аналогічним відомому способу закріплення обгорткового паперу навколо фільтруючого матеріалу. Ободок 287 оточений гільзою 283. Гільза 283 сформована з листового матеріалу, обмотаного навколо першого і другого фільтрів 42, 44 і сигаретної палички 41. Гільза 283 28
ДивитисяДодаткова інформація
Назва патенту англійськоюSmoking article and method of manufacturing a smoking article
Автори англійськоюKaljura, Karl, Clarke, Paul, Dunckley, Ian, Fawcus, Philip, Blick, Kevin, Paton, David, Richardson, John, Park, Kie Seon, Dunlop, Stuart, Meredith, Patrick, Penrose, Graham
Автори російськоюКалджура Карл, Кларк Пол, Данкли Иан, Фокус Филип, Блик Кэвин, Патон Дэвид, Ричардсон Джон, Парк Ки Сеон, Данлоп Стюарт, Мередит Патрик, Пенроуз Грэхэм
МПК / Мітки
МПК: A24D 3/04
Мітки: виріб, виготовлення, курильний, спосіб
