Окуляри з механізмом регулювання доступу зорової інформації
Номер патенту: 100880
Опубліковано: 11.02.2013
Формула / Реферат

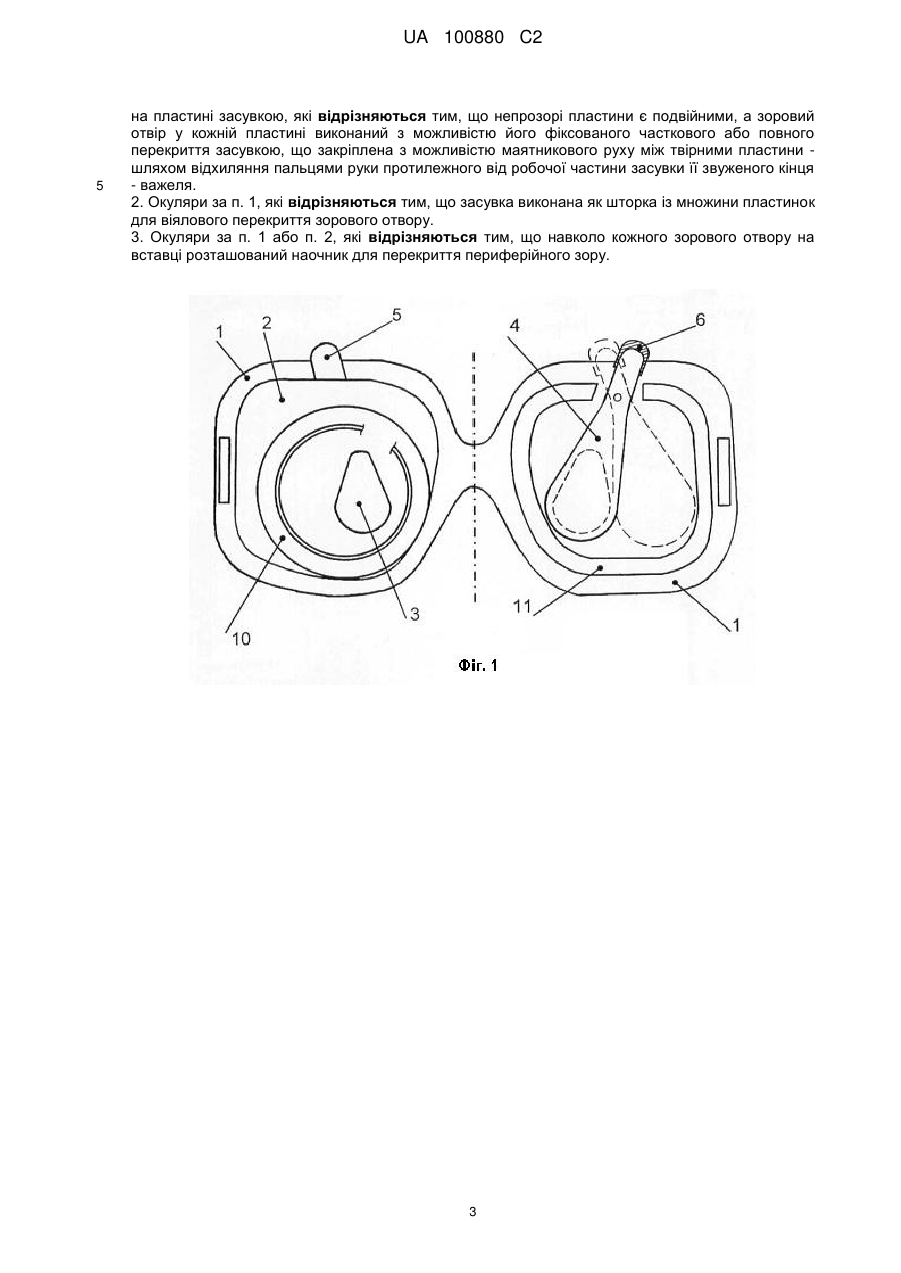

1. Окуляри з механізмом регулювання доступу зорової інформації, оснащені механізмом перекриття зорових отворів, що містять вставлені в оправу окулярів дві непрозорі пластини, у кожній з яких виконано один зоровий отвір з можливістю його перекриття шарнірно закріпленою на пластині засувкою, які відрізняються тим, що непрозорі пластини є подвійними, а зоровий отвір у кожній пластині виконаний з можливістю його фіксованого часткового або повного перекриття засувкою, що закріплена з можливістю маятникового руху між твірними пластини - шляхом відхиляння пальцями руки протилежного від робочої частини засувки її звуженого кінця - важеля.

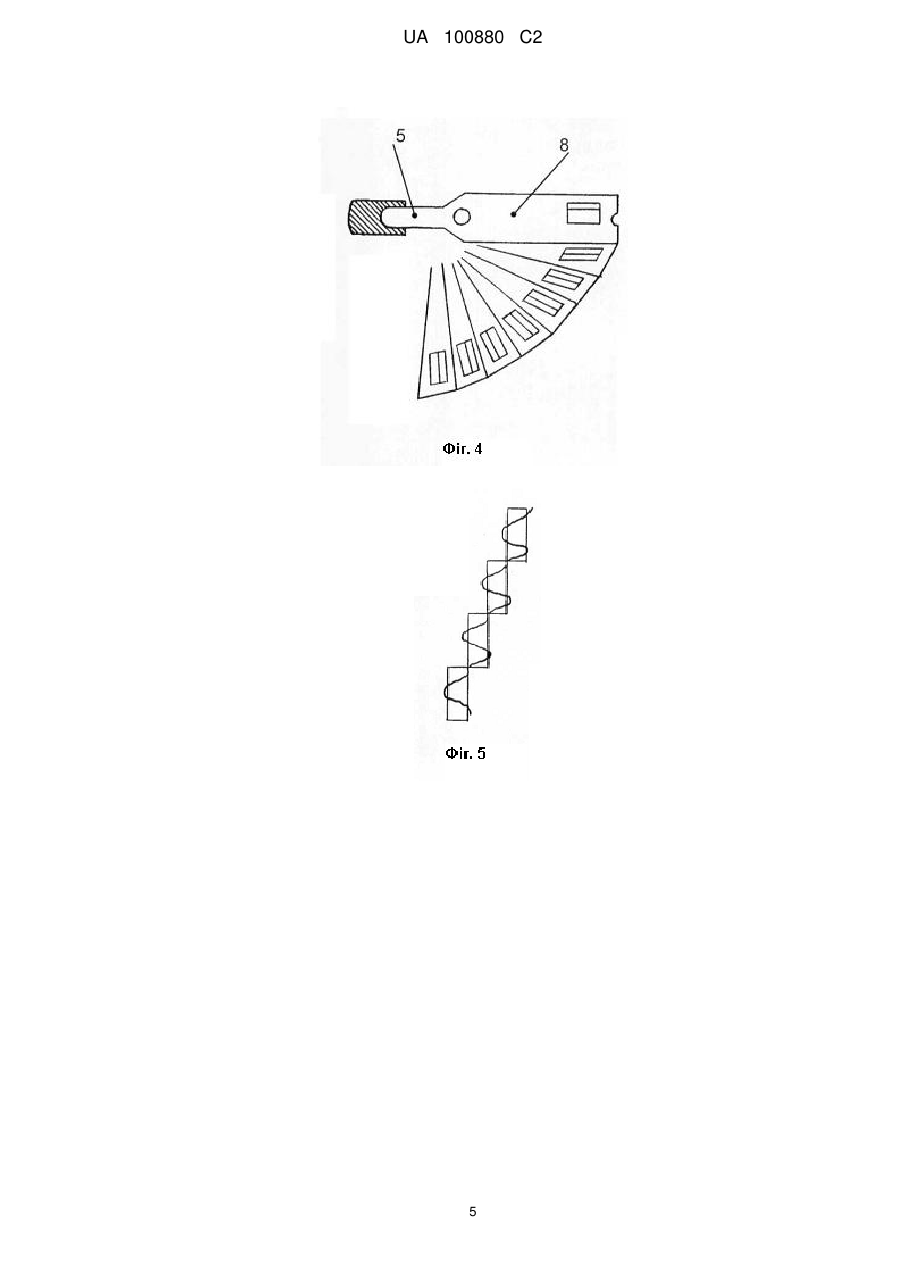

2. Окуляри за п. 1, які відрізняються тим, що засувка виконана як шторка із множини пластинок для віялового перекриття зорового отвору.
3. Окуляри за п. 1 або п. 2, які відрізняються тим, що навколо кожного зорового отвору на вставці розташований наочник для перекриття периферійного зору.
Текст

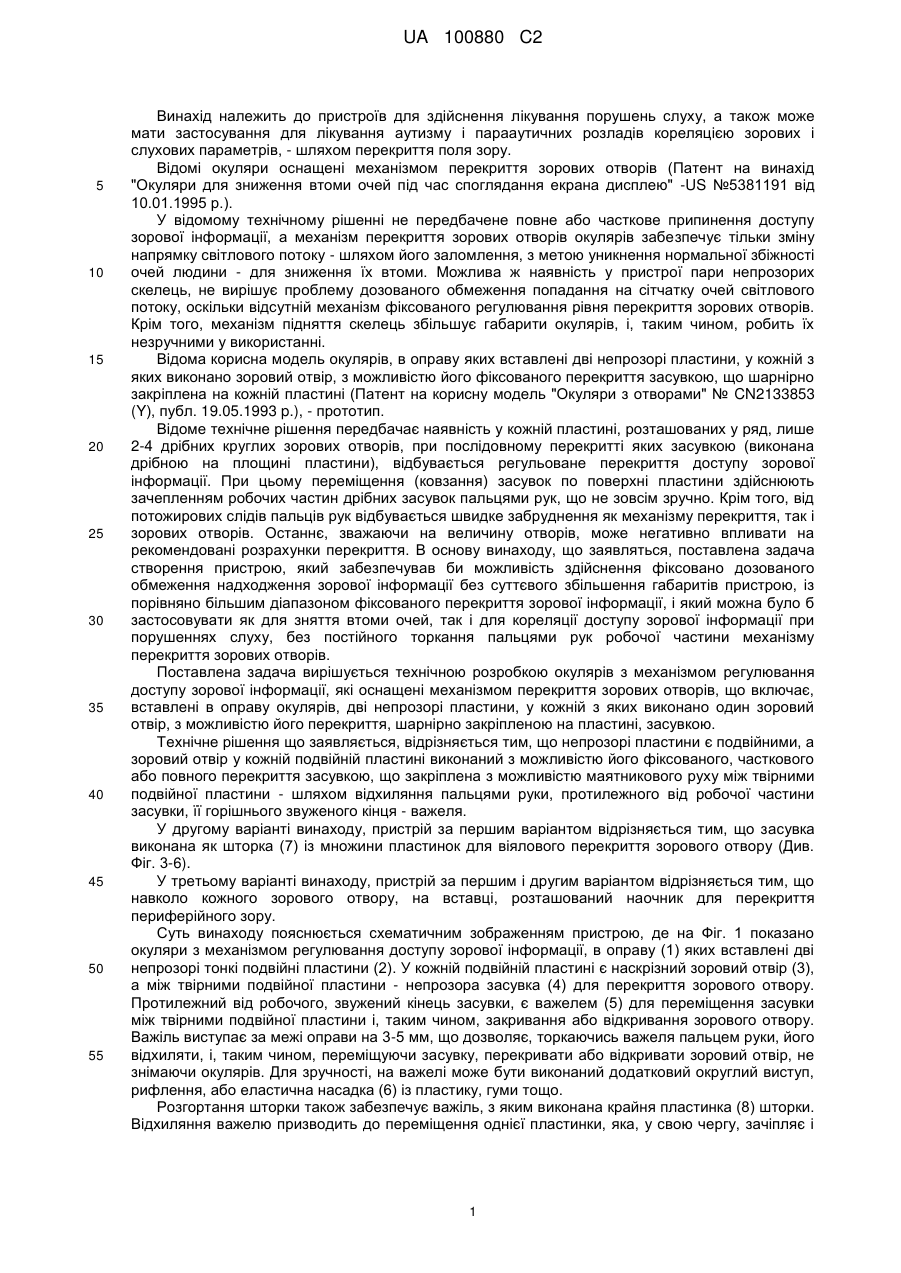

Реферат: Винахід належить до пристроїв для лікування порушень слуху, аутизму та парааутичних розладів. Окуляри з механізмом регулювання доступу зорової інформації, оснащені механізмом перекриття зорових отворів, що містять вставлені в оправу окулярів дві непрозорі пластини, у кожній з яких виконано один зоровий отвір з можливістю його перекриття шарнірно закріпленою на пластині засувкою. Згідно з винаходом, непрозорі пластини є подвійними, а зоровий отвір у кожній пластині виконаний з можливістю його фіксованого часткового або повного перекриття засувкою, що закріплена з можливістю маятникового руху між твірними пластини. Винахід забезпечує можливість зняття втоми з очей та кореляцію доступу зорової інформації шляхом фіксованого дозованого обмеження надходження зорової інформації. UA 100880 C2 (12) UA 100880 C2 UA 100880 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристроїв для здійснення лікування порушень слуху, а також може мати застосування для лікування аутизму і парааутичних розладів кореляцією зорових і слухових параметрів, - шляхом перекриття поля зору. Відомі окуляри оснащені механізмом перекриття зорових отворів (Патент на винахід "Окуляри для зниження втоми очей під час споглядання екрана дисплею" -US №5381191 від 10.01.1995 р.). У відомому технічному рішенні не передбачене повне або часткове припинення доступу зорової інформації, а механізм перекриття зорових отворів окулярів забезпечує тільки зміну напрямку світлового потоку - шляхом його заломлення, з метою уникнення нормальної збіжності очей людини - для зниження їх втоми. Можлива ж наявність у пристрої пари непрозорих скелець, не вирішує проблему дозованого обмеження попадання на сітчатку очей світлового потоку, оскільки відсутній механізм фіксованого регулювання рівня перекриття зорових отворів. Крім того, механізм підняття скелець збільшує габарити окулярів, і, таким чином, робить їх незручними у використанні. Відома корисна модель окулярів, в оправу яких вставлені дві непрозорі пластини, у кожній з яких виконано зоровий отвір, з можливістю його фіксованого перекриття засувкою, що шарнірно закріплена на кожній пластині (Патент на корисну модель "Окуляри з отворами" № CN2133853 (Y), публ. 19.05.1993 p.), - прототип. Відоме технічне рішення передбачає наявність у кожній пластині, розташованих у ряд, лише 2-4 дрібних круглих зорових отворів, при послідовному перекритті яких засувкою (виконана дрібною на площині пластини), відбувається регульоване перекриття доступу зорової інформації. При цьому переміщення (ковзання) засувок по поверхні пластини здійснюють зачепленням робочих частин дрібних засувок пальцями рук, що не зовсім зручно. Крім того, від потожирових слідів пальців рук відбувається швидке забруднення як механізму перекриття, так і зорових отворів. Останнє, зважаючи на величину отворів, може негативно впливати на рекомендовані розрахунки перекриття. В основу винаходу, що заявляться, поставлена задача створення пристрою, який забезпечував би можливість здійснення фіксовано дозованого обмеження надходження зорової інформації без суттєвого збільшення габаритів пристрою, із порівняно більшим діапазоном фіксованого перекриття зорової інформації, і який можна було б застосовувати як для зняття втоми очей, так і для кореляції доступу зорової інформації при порушеннях слуху, без постійного торкання пальцями рук робочої частини механізму перекриття зорових отворів. Поставлена задача вирішується технічною розробкою окулярів з механізмом регулювання доступу зорової інформації, які оснащені механізмом перекриття зорових отворів, що включає, вставлені в оправу окулярів, дві непрозорі пластини, у кожній з яких виконано один зоровий отвір, з можливістю його перекриття, шарнірно закріпленою на пластині, засувкою. Технічне рішення що заявляється, відрізняється тим, що непрозорі пластини є подвійними, а зоровий отвір у кожній подвійній пластині виконаний з можливістю його фіксованого, часткового або повного перекриття засувкою, що закріплена з можливістю маятникового руху між твірними подвійної пластини - шляхом відхиляння пальцями руки, протилежного від робочої частини засувки, її горішнього звуженого кінця - важеля. У другому варіанті винаходу, пристрій за першим варіантом відрізняється тим, що засувка виконана як шторка (7) із множини пластинок для віялового перекриття зорового отвору (Див. Фіг. 3-6). У третьому варіанті винаходу, пристрій за першим і другим варіантом відрізняється тим, що навколо кожного зорового отвору,на вставці, розташований наочник для перекриття периферійного зору. Суть винаходу пояснюється схематичним зображенням пристрою, де на Фіг. 1 показано окуляри з механізмом регулювання доступу зорової інформації, в оправу (1) яких вставлені дві непрозорі тонкі подвійні пластини (2). У кожній подвійній пластині є наскрізний зоровий отвір (3), а між твірними подвійної пластини - непрозора засувка (4) для перекриття зорового отвору. Протилежний від робочого, звужений кінець засувки, є важелем (5) для переміщення засувки між твірними подвійної пластини і, таким чином, закривання або відкривання зорового отвору. Важіль виступає за межі оправи на 3-5 мм, що дозволяє, торкаючись важеля пальцем руки, його відхиляти, і, таким чином, переміщуючи засувку, перекривати або відкривати зоровий отвір, не знімаючи окулярів. Для зручності, на важелі може бути виконаний додатковий округлий виступ, рифлення, або еластична насадка (6) із пластику, гуми тощо. Розгортання шторки також забезпечує важіль, з яким виконана крайня пластинка (8) шторки. Відхиляння важелю призводить до переміщення однієї пластинки, яка, у свою чергу, зачіпляє і 1 UA 100880 C2 5 10 15 20 25 30 35 40 45 50 тягне за собою іншу і т.д. - допоки шторка не розгорнеться або не загорнеться повністю, закриваючи або відкриваючи при цьому зоровий отвір. Як пристосування для рухомого з'єднання між собою пластинок шторки, на пластинках можуть бути виконані виступи і пройми, або вирізи (Див. Фіг. 4). Також, рухоме з'єднання пластинок шторки може бути виконане їх сполученням ниткою або гнучкою стрічкою (Див. Фіг. 5). Для забезпечення фіксованого положення шторки та запобігання її пошкодженню, краї пластинок розташовуються і, при розгортанні шторки, переміщуються у, виконаному в оправі (або між твірними непрозорої пластини), жолобі (9), - див на фігурах 3, 6 і 7, де на Фіг. 6 жолоб схематично показаний із, розміщеними у ньому, пластинками шторки, а на Фіг. 7 показане схематичне зображення розташування жолоба. Наочник для перекриття периферійного зору, може бути виконаний круглим (10) або багатокутним (11), з округленими кутами із твердого або еластичного матеріалу: пластику, гуми тощо, і мати закруглені вінця - для кращого прилягання наочника до обличчя. Фігури креслення: Фіг. 1. Схематичне зображення окулярів з механізмом регулювання доступу зорової інформації з використанням засувки, де лівий і правий окуляр показані у різних варіантах виконання. Фіг. 2. Схематичне зображення окулярів з механізмом регулювання доступу зорової інформації у вигляді зверху і збоку. Фіг. 3. Схематичне зображення механізму регулювання доступу зорової інформації з використанням шторки. Фіг. 4. Схематичне зображення шторки. Фіг. 5. Схематичне зображення рухомого з'єднання пластинок шторки. Фіг. 6. Схематичне зображення жолоба із, розміщеними у ньому, пластинками шторки. Фіг. 7. Схематичне зображення розташування жолоба. 1 - оправа; 2 - непрозора подвійна пластина; 3 - зоровий отвір; 4 - засувка; 5 - важіль; 6 еластична насадка; 7 - шторка; 8 - крайня пластинка; 9 - жолоб; 10 - наочник круглий; 11 наочник багатокутний. Можливість контрольованого зменшення та збільшення перекриття зорових отворів окулярів, з фіксацією рівнів такого перекриття у широкому діапазоні, дозволяє діагностувати вплив потоку зорової інформації на людину, залежно від його величини, і застосовувати пристрій для лікування хворих із сенсоневральними порушеннями слуху методом кореляції слухових і зорових параметрів, зокрема, - хворих на аутизм і парааутичні розлади, а також хворих із невротичними соматоформними розладами. Оскільки ж в окулярах, за технічним рішенням що заявляється, функція перекриття не обмежена наявністю лише 2-4 дрібних зорових отворів - як це є у прототипі, а регульовано здійснюється у порівняно більшому діапазоні фіксацій перекриття у рази крупнішого, ніж у прототипі, зорового отвору, що забезпечує більший вибір варіантів можливого доступу зорової інформації, з урахуванням індивідуальних особливостей і стану зорового апарата, а крім того, повне відкриття зорових отворів дає можливість споглядати довкілля майже безперешкодно, що часто буває важливо при лікуванні хворих із невротичними соматоформними розладами. Крім іншого, застосування механізму, оснащеного важелем для маятникового переміщення засувки між твірними пластини, убезпечує робочий механізм перекриття зорових отворів від потожирових слідів пальців рук, і, внаслідок цього, від налипання бруду. Окуляри з механізмом регулювання доступу зорової інформації суттєво полегшують концентрацію уваги на об'єктах споглядання. При цьому, завдяки перекриттю більшої частини очей пластинами, а також і перекриттю периферійного зору наочниками, очі перебувають у розслабленому стані, що запобігає перевтомленню як очей, так і організму в цілому. Механізм регулювання доступу зорової інформації може бути виготовлений із пластику, металу або їх поєднань, разом із, спеціально призначеними для цього механізму, окулярами, а також і окремо - з можливістю пристосування для будь-яких окулярів із прозорими скельцями або лінзами. Циліндр для перекриття периферійного зору може бути виготовлений з еластичного пластику, гуми тощо. 55 ФОРМУЛА ВИНАХОДУ 60 1. Окуляри з механізмом регулювання доступу зорової інформації, оснащені механізмом перекриття зорових отворів, що містять вставлені в оправу окулярів дві непрозорі пластини, у кожній з яких виконано один зоровий отвір з можливістю його перекриття шарнірно закріпленою 2 UA 100880 C2 5 на пластині засувкою, які відрізняються тим, що непрозорі пластини є подвійними, а зоровий отвір у кожній пластині виконаний з можливістю його фіксованого часткового або повного перекриття засувкою, що закріплена з можливістю маятникового руху між твірними пластини шляхом відхиляння пальцями руки протилежного від робочої частини засувки її звуженого кінця - важеля. 2. Окуляри за п. 1, які відрізняються тим, що засувка виконана як шторка із множини пластинок для віялового перекриття зорового отвору. 3. Окуляри за п. 1 або п. 2, які відрізняються тим, що навколо кожного зорового отвору на вставці розташований наочник для перекриття периферійного зору. 3 UA 100880 C2 4 UA 100880 C2 5 UA 100880 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Назва патенту англійськоюGlasses with mechanism of visual information entry control
Автори англійськоюRakhmanov Vagif Mamed Ohly, Rakhmanov Vahif Mamed ohly, Rakhmanov Rahif Vahifovych
Назва патенту російськоюОчки с механизмом регулирования доступа зрительной информации
Автори російськоюРахманов Вагиф Мамед Оглы, Рахманов Рагиф Вагифович
МПК / Мітки
МПК: A61F 9/02, G02C 7/16, G02B 7/00
Мітки: інформації, окуляри, доступу, механізмом, зорової, регулювання
