Риштак конвеєра зі змінним жолобом і змінний жолоб

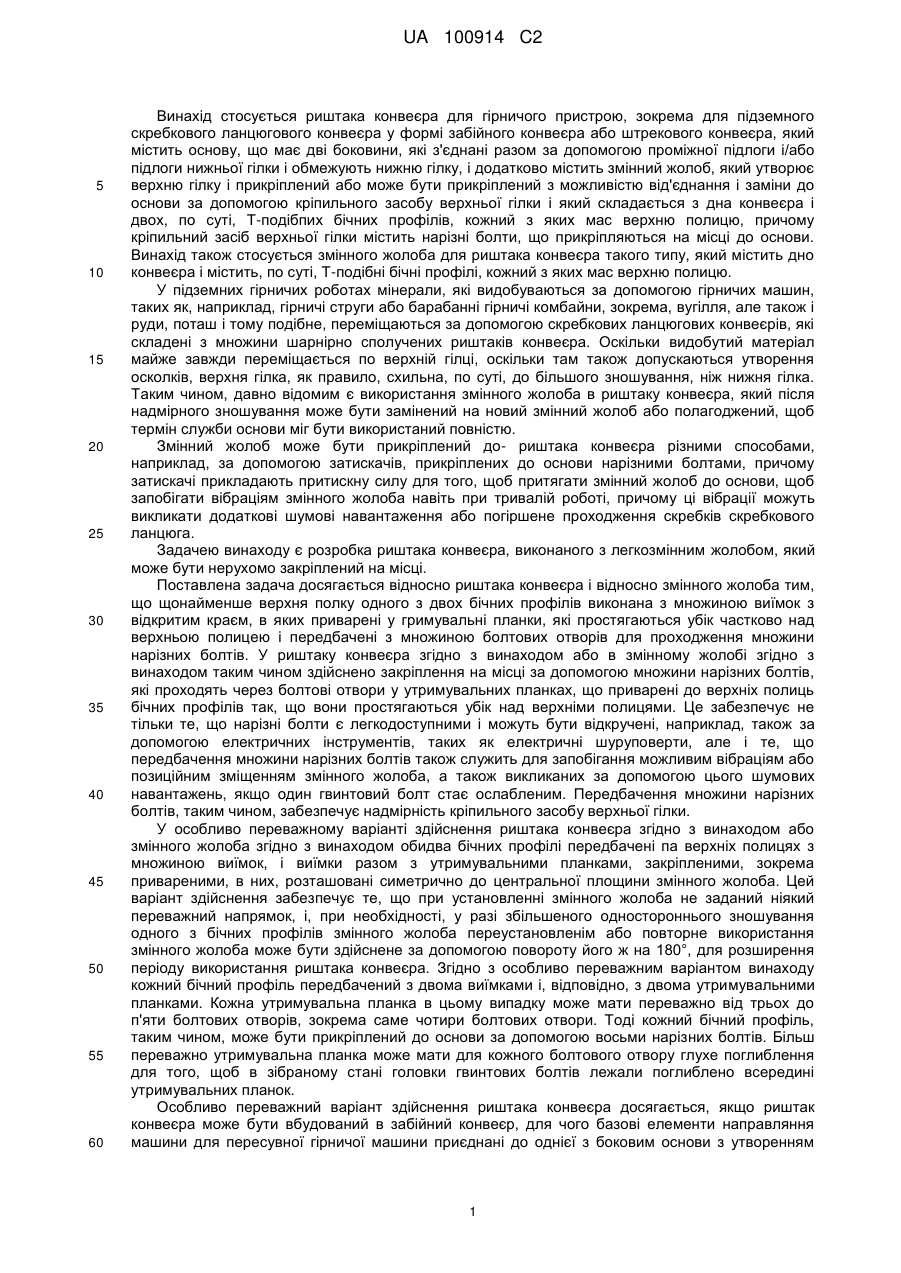

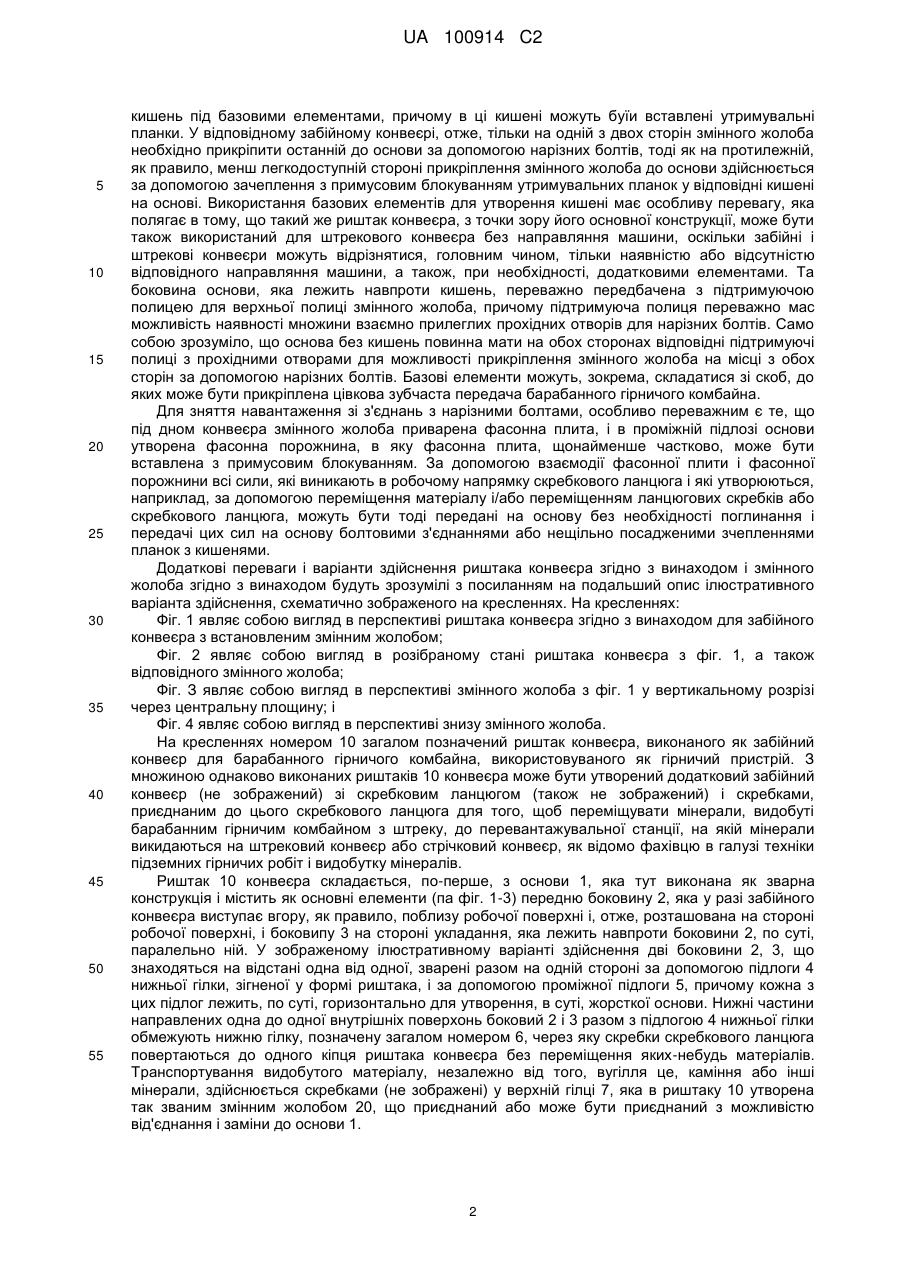

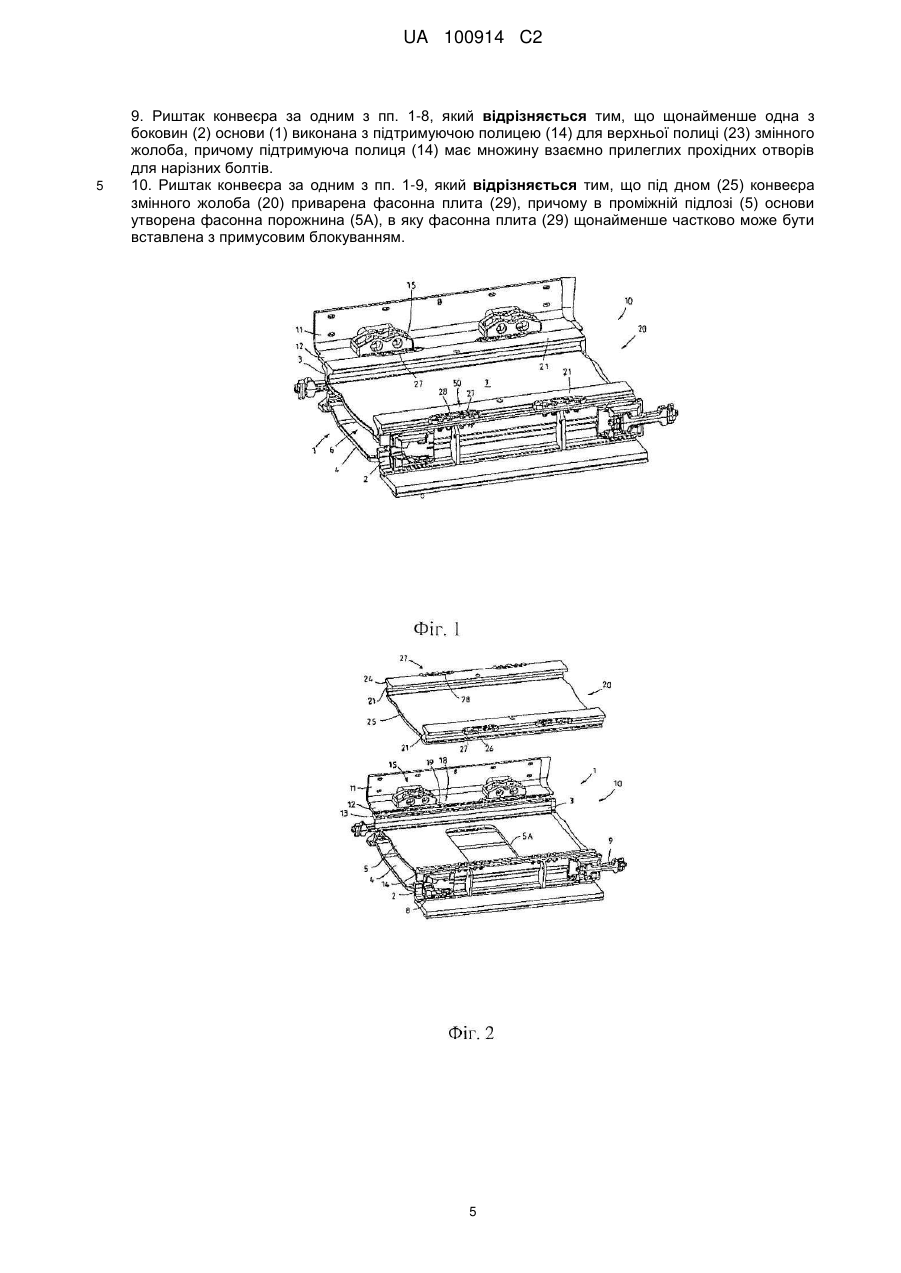

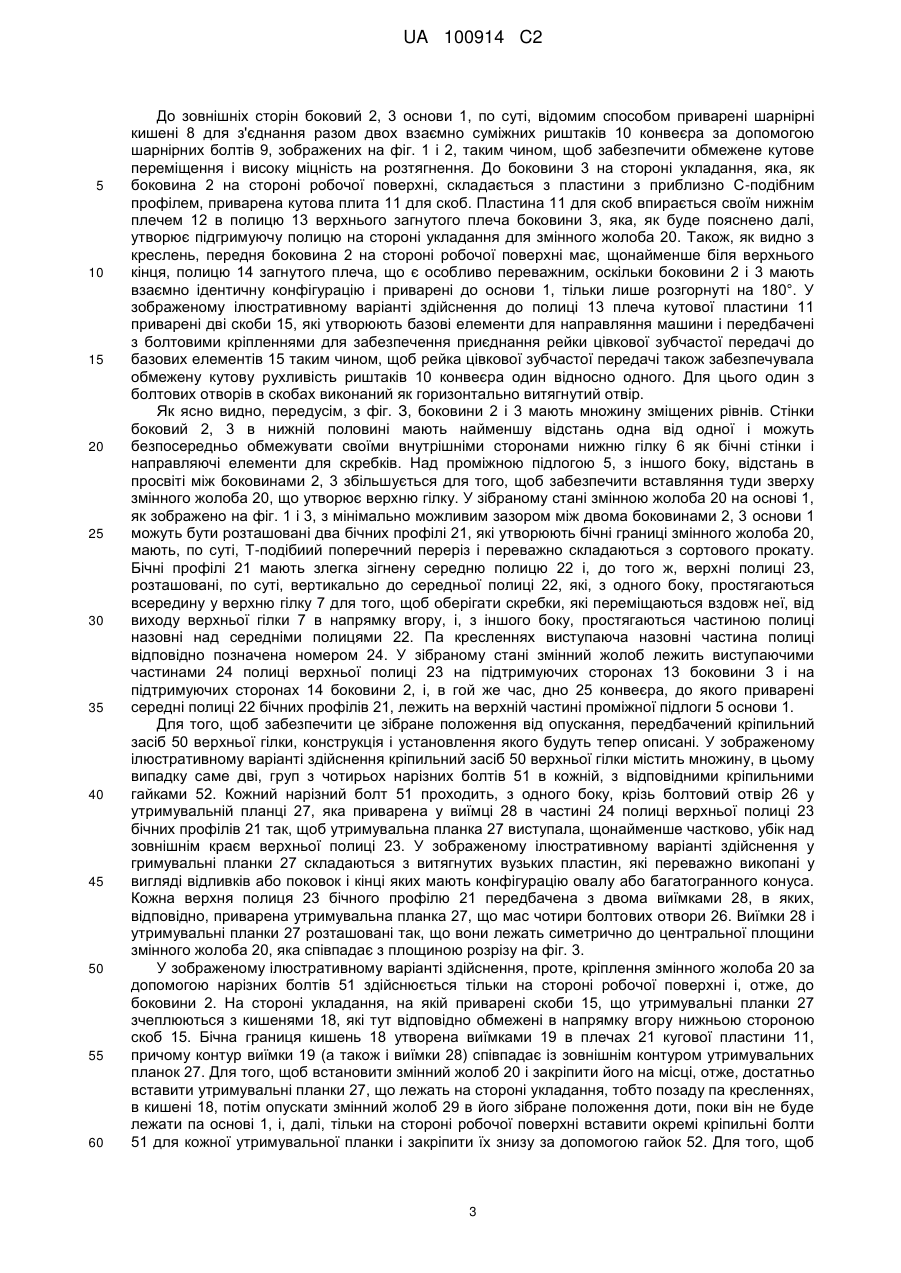

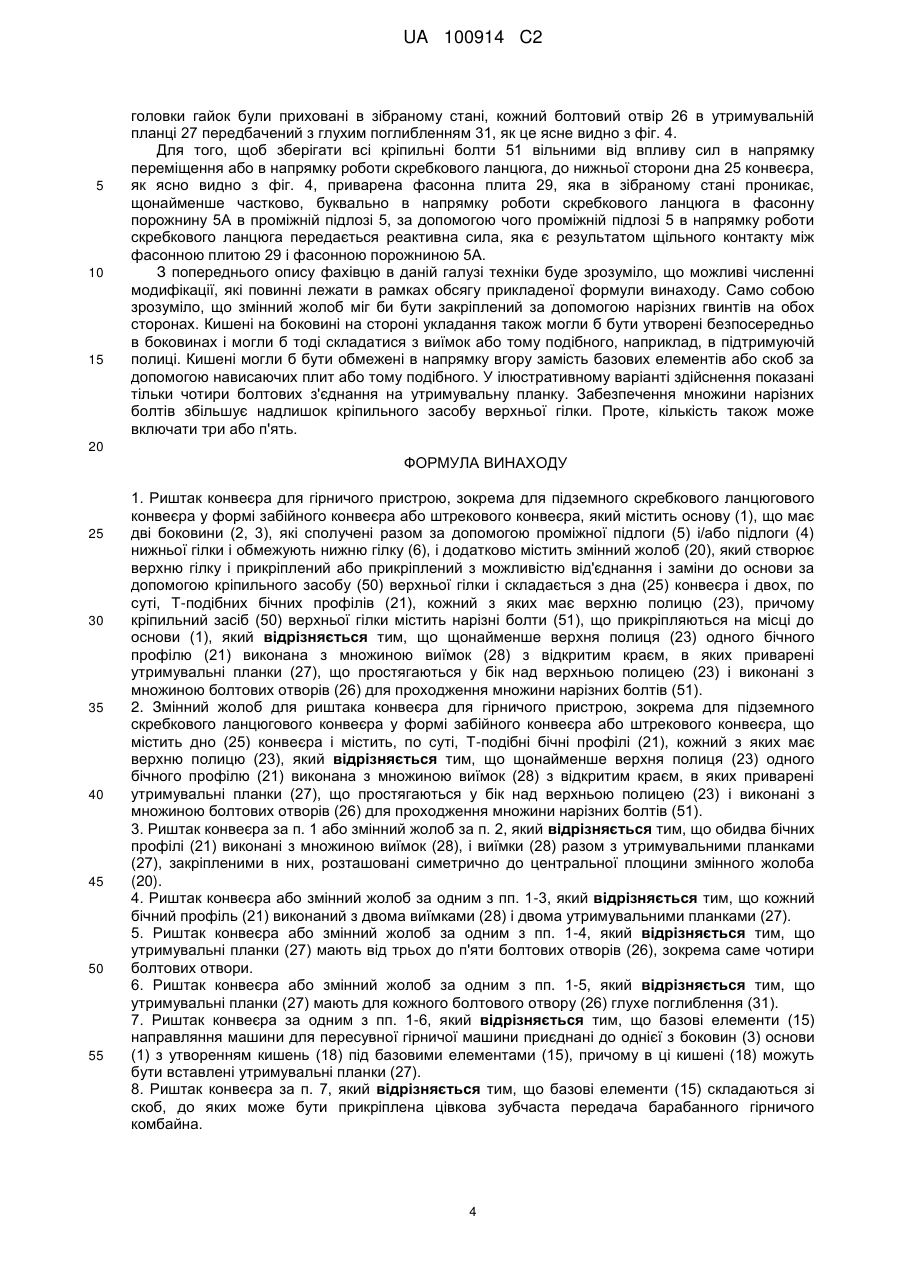

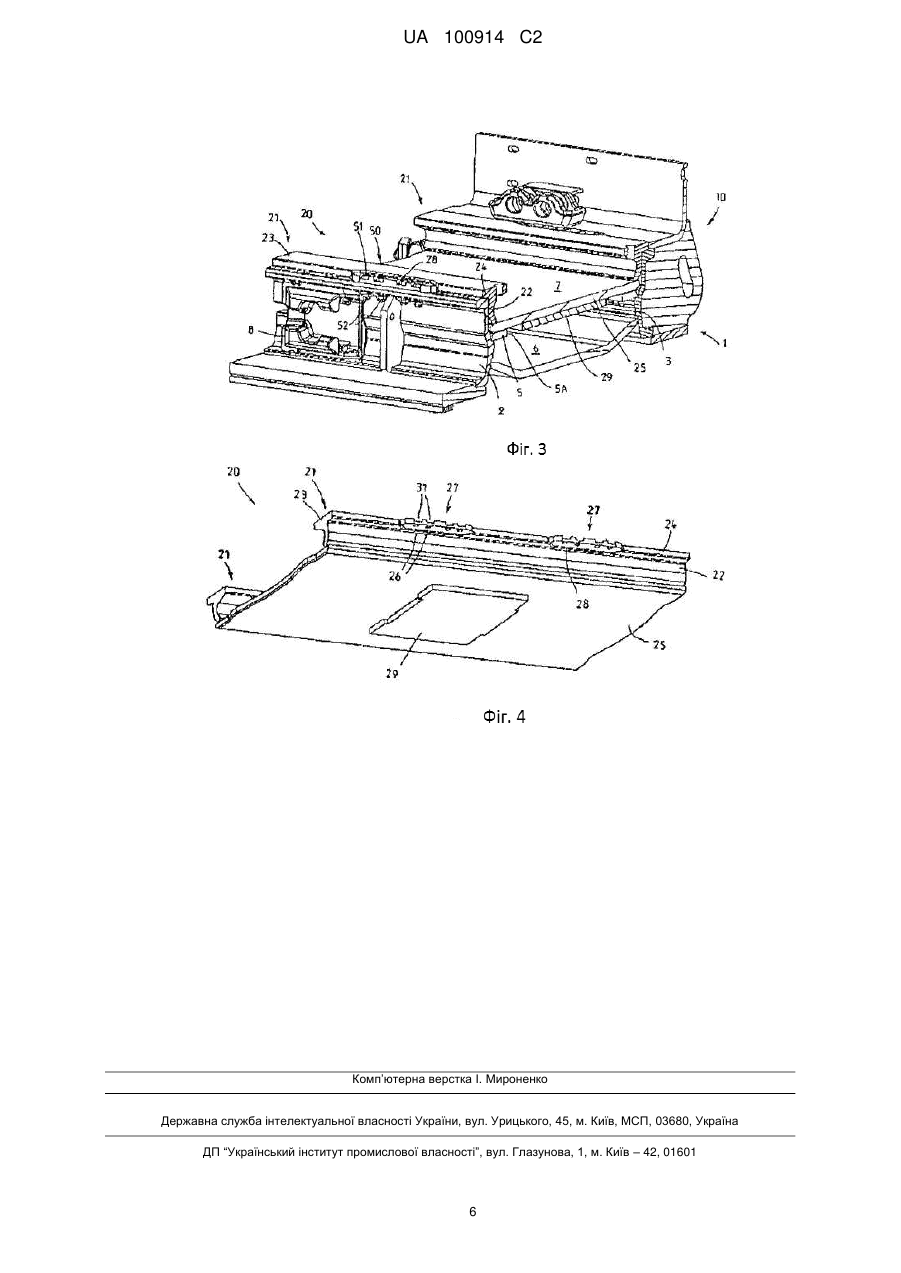

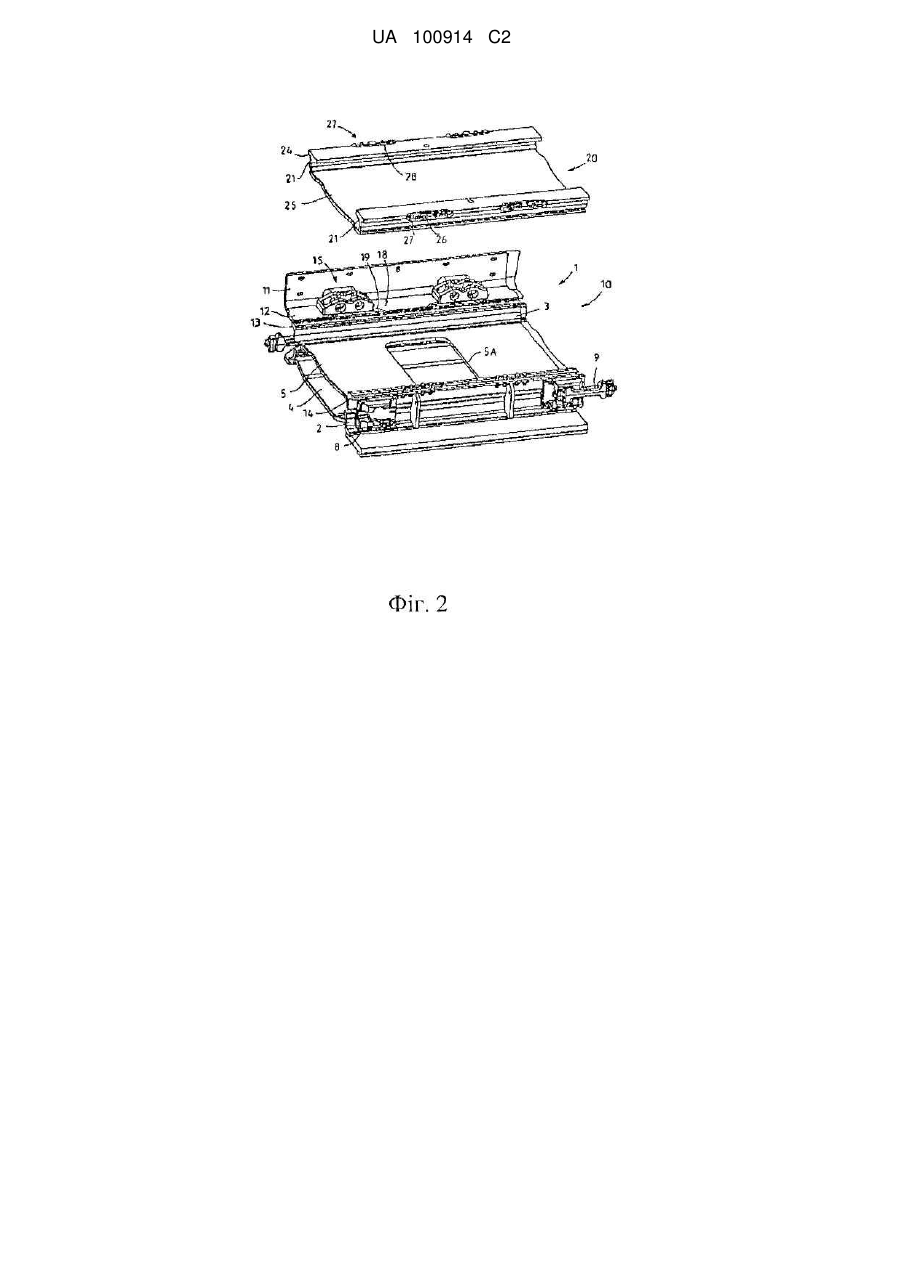

Реферат: Винахід стосується риштака конвеєра для гірничого конвеєра. Риштак конвеєра містить основу (1) з двома боковинами (2, 3) і проміжну підлогу (5), а також змінний жолоб (20), який утворює верхню гілку і може бути прикріплений з можливістю від'єднання і заміни до основи (1). Жолоб (20) містить бічні профілі (21), кожний з яких має верхню полицю (23), і кріпильний засіб верхньої гілки, що містить нарізні болти, які прикріпляються на місці до основи (1). Для полегшення заміни жолоба (20) щонайменше верхня полиця (23) одного бічного профілю (21) передбачена з множиною виїмок (28) з відкритим краєм, в яких приварені утримувальні планки (27), що простягаються у бік над верхньою полицею (23) і передбачені з множиною болтових отворів (26) для проходження множини нарізних болтів. UA 100914 C2 (12) UA 100914 C2 UA 100914 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується риштака конвеєра для гірничого пристрою, зокрема для підземного скребкового ланцюгового конвеєра у формі забійного конвеєра або штрекового конвеєра, який містить основу, що має дві боковини, які з'єднані разом за допомогою проміжної підлоги і/або підлоги нижньої гілки і обмежують нижню гілку, і додатково містить змінний жолоб, який утворює верхню гілку і прикріплений або може бути прикріплений з можливістю від'єднання і заміни до основи за допомогою кріпильного засобу верхньої гілки і який складається з дна конвеєра і двох, по суті, Т-подібпих бічних профілів, кожний з яких мас верхню полицю, причому кріпильний засіб верхньої гілки містить нарізні болти, що прикріпляються на місці до основи. Винахід також стосується змінного жолоба для риштака конвеєра такого типу, який містить дно конвеєра і містить, по суті, Т-подібні бічні профілі, кожний з яких мас верхню полицю. У підземних гірничих роботах мінерали, які видобуваються за допомогою гірничих машин, таких як, наприклад, гірничі струги або барабанні гірничі комбайни, зокрема, вугілля, але також і руди, поташ і тому подібне, переміщаються за допомогою скребкових ланцюгових конвеєрів, які складені з множини шарнірно сполучених риштаків конвеєра. Оскільки видобутий матеріал майже завжди переміщається по верхній гілці, оскільки там також допускаються утворення осколків, верхня гілка, як правило, схильна, по суті, до більшого зношування, ніж нижня гілка. Таким чином, давно відомим є використання змінного жолоба в риштаку конвеєра, який після надмірного зношування може бути замінений на новий змінний жолоб або полагоджений, щоб термін служби основи міг бути використаний повністю. Змінний жолоб може бути прикріплений до- риштака конвеєра різними способами, наприклад, за допомогою затискачів, прикріплених до основи нарізними болтами, причому затискачі прикладають притискну силу для того, щоб притягати змінний жолоб до основи, щоб запобігати вібраціям змінного жолоба навіть при тривалій роботі, причому ці вібрації можуть викликати додаткові шумові навантаження або погіршене проходження скребків скребкового ланцюга. Задачею винаходу є розробка риштака конвеєра, виконаного з легкозмінним жолобом, який може бути нерухомо закріплений на місці. Поставлена задача досягається відносно риштака конвеєра і відносно змінного жолоба тим, що щонайменше верхня полку одного з двох бічних профілів виконана з множиною виїмок з відкритим краєм, в яких приварені у гримувальні планки, які простягаються убік частково над верхньою полицею і передбачені з множиною болтових отворів для проходження множини нарізних болтів. У риштаку конвеєра згідно з винаходом або в змінному жолобі згідно з винаходом таким чином здійснено закріплення на місці за допомогою множини нарізних болтів, які проходять через болтові отвори у утримувальних планках, що приварені до верхніх полиць бічних профілів так, що вони простягаються убік над верхніми полицями. Це забезпечує не тільки те, що нарізні болти є легкодоступними і можуть бути відкручені, наприклад, також за допомогою електричних інструментів, таких як електричні шуруповерти, але і те, що передбачення множини нарізних болтів також служить для запобігання можливим вібраціям або позиційним зміщенням змінного жолоба, а також викликаних за допомогою цього шумових навантажень, якщо один гвинтовий болт стає ослабленим. Передбачення множини нарізних болтів, таким чином, забезпечує надмірність кріпильного засобу верхньої гілки. У особливо переважному варіанті здійснення риштака конвеєра згідно з винаходом або змінного жолоба згідно з винаходом обидва бічних профілі передбачені па верхніх полицях з множиною виїмок, і виїмки разом з утримувальними планками, закріпленими, зокрема привареними, в них, розташовані симетрично до центральної площини змінного жолоба. Цей варіант здійснення забезпечує те, що при установленні змінного жолоба не заданий ніякий переважний напрямок, і, при необхідності, у разі збільшеного одностороннього зношування одного з бічних профілів змінного жолоба переустановленім або повторне використання змінного жолоба може бути здійснене за допомогою повороту його ж на 180°, для розширення періоду використання риштака конвеєра. Згідно з особливо переважним варіантом винаходу кожний бічний профіль передбачений з двома виїмками і, відповідно, з двома утримувальними планками. Кожна утримувальна планка в цьому випадку може мати переважно від трьох до п'яти болтових отворів, зокрема саме чотири болтових отвори. Тоді кожний бічний профіль, таким чином, може бути прикріплений до основи за допомогою восьми нарізних болтів. Більш переважно утримувальна планка може мати для кожного болтового отвору глухе поглиблення для того, щоб в зібраному стані головки гвинтових болтів лежали поглиблено всередині утримувальних планок. Особливо переважний варіант здійснення риштака конвеєра досягається, якщо риштак конвеєра може бути вбудований в забійний конвеєр, для чого базові елементи направляння машини для пересувної гірничої машини приєднані до однієї з боковим основи з утворенням 1 UA 100914 C2 5 10 15 20 25 30 35 40 45 50 55 кишень під базовими елементами, причому в ці кишені можуть буїи вставлені утримувальні планки. У відповідному забійному конвеєрі, отже, тільки на одній з двох сторін змінного жолоба необхідно прикріпити останній до основи за допомогою нарізних болтів, тоді як на протилежній, як правило, менш легкодоступній стороні прикріплення змінного жолоба до основи здійснюється за допомогою зачеплення з примусовим блокуванням утримувальних планок у відповідні кишені на основі. Використання базових елементів для утворення кишені має особливу перевагу, яка полягає в тому, що такий же риштак конвеєра, з точки зору його основної конструкції, може бути також використаний для штрекового конвеєра без направляння машини, оскільки забійні і штрекові конвеєри можуть відрізнятися, головним чином, тільки наявністю або відсутністю відповідного направляння машини, а також, при необхідності, додатковими елементами. Та боковина основи, яка лежить навпроти кишень, переважно передбачена з підтримуючою полицею для верхньої полиці змінного жолоба, причому підтримуюча полиця переважно мас можливість наявності множини взаємно прилеглих прохідних отворів для нарізних болтів. Само собою зрозуміло, що основа без кишень повинна мати на обох сторонах відповідні підтримуючі полиці з прохідними отворами для можливості прикріплення змінного жолоба на місці з обох сторін за допомогою нарізних болтів. Базові елементи можуть, зокрема, складатися зі скоб, до яких може бути прикріплена цівкова зубчаста передача барабанного гірничого комбайна. Для зняття навантаження зі з'єднань з нарізними болтами, особливо переважним є те, що під дном конвеєра змінного жолоба приварена фасонна плита, і в проміжній підлозі основи утворена фасонна порожнина, в яку фасонна плита, щонайменше частково, може бути вставлена з примусовим блокуванням. За допомогою взаємодії фасонної плити і фасонної порожнини всі сили, які виникають в робочому напрямку скребкового ланцюга і які утворюються, наприклад, за допомогою переміщення матеріалу і/або переміщенням ланцюгових скребків або скребкового ланцюга, можуть бути тоді передані на основу без необхідності поглинання і передачі цих сил на основу болтовими з'єднаннями або нещільно посадженими зчепленнями планок з кишенями. Додаткові переваги і варіанти здійснення риштака конвеєра згідно з винаходом і змінного жолоба згідно з винаходом будуть зрозумілі з посиланням на подальший опис ілюстративного варіанта здійснення, схематично зображеного на кресленнях. На кресленнях: Фіг. 1 являє собою вигляд в перспективі риштака конвеєра згідно з винаходом для забійного конвеєра з встановленим змінним жолобом; Фіг. 2 являє собою вигляд в розібраному стані риштака конвеєра з фіг. 1, а також відповідного змінного жолоба; Фіг. З являє собою вигляд в перспективі змінного жолоба з фіг. 1 у вертикальному розрізі через центральну площину; і Фіг. 4 являє собою вигляд в перспективі знизу змінного жолоба. На кресленнях номером 10 загалом позначений риштак конвеєра, виконаного як забійний конвеєр для барабанного гірничого комбайна, використовуваного як гірничий пристрій. З множиною однаково виконаних риштаків 10 конвеєра може бути утворений додатковий забійний конвеєр (не зображений) зі скребковим ланцюгом (також не зображений) і скребками, приєднаним до цього скребкового ланцюга для того, щоб переміщувати мінерали, видобуті барабанним гірничим комбайном з штреку, до перевантажувальної станції, на якій мінерали викидаються на штрековий конвеєр або стрічковий конвеєр, як відомо фахівцю в галузі техніки підземних гірничих робіт і видобутку мінералів. Риштак 10 конвеєра складається, по-перше, з основи 1, яка тут виконана як зварна конструкція і містить як основні елементи (па фіг. 1-3) передню боковину 2, яка у разі забійного конвеєра виступає вгору, як правило, поблизу робочої поверхні і, отже, розташована на стороні робочої поверхні, і боковипу 3 на стороні укладання, яка лежить навпроти боковини 2, по суті, паралельно ній. У зображеному ілюстративному варіанті здійснення дві боковини 2, 3, що знаходяться на відстані одна від одної, зварені разом на одній стороні за допомогою підлоги 4 нижньої гілки, зігненої у формі риштака, і за допомогою проміжної підлоги 5, причому кожна з цих підлог лежить, по суті, горизонтально для утворення, в суті, жорсткої основи. Нижні частини направлених одна до одної внутрішніх поверхонь боковий 2 і 3 разом з підлогою 4 нижньої гілки обмежують нижню гілку, позначену загалом номером 6, через яку скребки скребкового ланцюга повертаються до одного кіпця риштака конвеєра без переміщення яких-небудь матеріалів. Транспортування видобутого матеріалу, незалежно від того, вугілля це, каміння або інші мінерали, здійснюється скребками (не зображені) у верхній гілці 7, яка в риштаку 10 утворена так званим змінним жолобом 20, що приєднаний або може бути приєднаний з можливістю від'єднання і заміни до основи 1. 2 UA 100914 C2 5 10 15 20 25 30 35 40 45 50 55 60 До зовнішніх сторін боковий 2, 3 основи 1, по суті, відомим способом приварені шарнірні кишені 8 для з'єднання разом двох взаємно суміжних риштаків 10 конвеєра за допомогою шарнірних болтів 9, зображених на фіг. 1 і 2, таким чином, щоб забезпечити обмежене кутове переміщення і високу міцність на розтягнення. До боковини 3 на стороні укладання, яка, як боковина 2 на стороні робочої поверхні, складається з пластини з приблизно С-подібним профілем, приварена кутова плита 11 для скоб. Пластина 11 для скоб впирається своїм нижнім плечем 12 в полицю 13 верхнього загнутого плеча боковини 3, яка, як буде пояснено далі, утворює підгримуючу полицю на стороні укладання для змінного жолоба 20. Також, як видно з креслень, передня боковина 2 на стороні робочої поверхні має, щонайменше біля верхнього кінця, полицю 14 загнутого плеча, що є особливо переважним, оскільки боковини 2 і 3 мають взаємно ідентичну конфігурацію і приварені до основи 1, тільки лише розгорнуті на 180°. У зображеному ілюстративному варіанті здійснення до полиці 13 плеча кутової пластини 11 приварені дві скоби 15, які утворюють базові елементи для направляння машини і передбачені з болтовими кріпленнями для забезпечення приєднання рейки цівкової зубчастої передачі до базових елементів 15 таким чином, щоб рейка цівкової зубчастої передачі також забезпечувала обмежену кутову рухливість риштаків 10 конвеєра один відносно одного. Для цього один з болтових отворів в скобах виконаний як горизонтально витягнутий отвір. Як ясно видно, передусім, з фіг. З, боковини 2 і 3 мають множину зміщених рівнів. Стінки боковий 2, 3 в нижній половині мають найменшу відстань одна від одної і можуть безпосередньо обмежувати своїми внутрішніми сторонами нижню гілку 6 як бічні стінки і направляючі елементи для скребків. Над проміжною підлогою 5, з іншого боку, відстань в просвіті між боковинами 2, 3 збільшується для того, щоб забезпечити вставляння туди зверху змінного жолоба 20, що утворює верхню гілку. У зібраному стані змінною жолоба 20 на основі 1, як зображено на фіг. 1 і 3, з мінімально можливим зазором між двома боковинами 2, 3 основи 1 можуть бути розташовані два бічних профілі 21, які утворюють бічні границі змінного жолоба 20, мають, по суті, Т-подібиий поперечний переріз і переважно складаються з сортового прокату. Бічні профілі 21 мають злегка зігнену середню полицю 22 і, до того ж, верхні полиці 23, розташовані, по суті, вертикально до середньої полиці 22, які, з одного боку, простягаються всередину у верхню гілку 7 для того, щоб оберігати скребки, які переміщаються вздовж неї, від виходу верхньої гілки 7 в напрямку вгору, і, з іншого боку, простягаються частиною полиці назовні над середніми полицями 22. Па кресленнях виступаюча назовні частина полиці відповідно позначена номером 24. У зібраному стані змінний жолоб лежить виступаючими частинами 24 полиці верхньої полиці 23 на підтримуючих сторонах 13 боковини 3 і на підтримуючих сторонах 14 боковини 2, і, в гой же час, дно 25 конвеєра, до якого приварені середні полиці 22 бічних профілів 21, лежить на верхній частині проміжної підлоги 5 основи 1. Для того, щоб забезпечити це зібране положення від опускання, передбачений кріпильний засіб 50 верхньої гілки, конструкція і установлення якого будуть тепер описані. У зображеному ілюстративному варіанті здійснення кріпильний засіб 50 верхньої гілки містить множину, в цьому випадку саме дві, груп з чотирьох нарізних болтів 51 в кожній, з відповідними кріпильними гайками 52. Кожний нарізний болт 51 проходить, з одного боку, крізь болтовий отвір 26 у утримувальній планці 27, яка приварена у виїмці 28 в частині 24 полиці верхньої полиці 23 бічних профілів 21 так, щоб утримувальна планка 27 виступала, щонайменше частково, убік над зовнішнім краєм верхньої полиці 23. У зображеному ілюстративному варіанті здійснення у гримувальні планки 27 складаються з витягнутих вузьких пластин, які переважно викопані у вигляді відливків або поковок і кінці яких мають конфігурацію овалу або багатогранного конуса. Кожна верхня полиця 23 бічного профілю 21 передбачена з двома виїмками 28, в яких, відповідно, приварена утримувальна планка 27, що мас чотири болтових отвори 26. Виїмки 28 і утримувальні планки 27 розташовані так, що вони лежать симетрично до центральної площини змінного жолоба 20, яка співпадає з площиною розрізу на фіг. 3. У зображеному ілюстративному варіанті здійснення, проте, кріплення змінного жолоба 20 за допомогою нарізних болтів 51 здійснюється тільки на стороні робочої поверхні і, отже, до боковини 2. На стороні укладання, на якій приварені скоби 15, що утримувальні планки 27 зчеплюються з кишенями 18, які тут відповідно обмежені в напрямку вгору нижньою стороною скоб 15. Бічна границя кишень 18 утворена виїмками 19 в плечах 21 кугової пластини 11, причому контур виїмки 19 (а також і виїмки 28) співпадає із зовнішнім контуром утримувальних планок 27. Для того, щоб встановити змінний жолоб 20 і закріпити його на місці, отже, достатньо вставити утримувальні планки 27, що лежать на стороні укладання, тобто позаду па кресленнях, в кишені 18, потім опускати змінний жолоб 29 в його зібране положення доти, поки він не буде лежати па основі 1, і, далі, тільки на стороні робочої поверхні вставити окремі кріпильні болти 51 для кожної утримувальної планки і закріпити їх знизу за допомогою гайок 52. Для того, щоб 3 UA 100914 C2 5 10 15 головки гайок були приховані в зібраному стані, кожний болтовий отвір 26 в утримувальній планці 27 передбачений з глухим поглибленням 31, як це ясне видно з фіг. 4. Для того, щоб зберігати всі кріпильні болти 51 вільними від впливу сил в напрямку переміщення або в напрямку роботи скребкового ланцюга, до нижньої сторони дна 25 конвеєра, як ясно видно з фіг. 4, приварена фасонна плита 29, яка в зібраному стані проникає, щонайменше частково, буквально в напрямку роботи скребкового ланцюга в фасонну порожнину 5А в проміжній підлозі 5, за допомогою чого проміжній підлозі 5 в напрямку роботи скребкового ланцюга передається реактивна сила, яка є результатом щільного контакту між фасонною плитою 29 і фасонною порожниною 5А. З попереднього опису фахівцю в даній галузі техніки буде зрозуміло, що можливі численні модифікації, які повинні лежати в рамках обсягу прикладеної формули винаходу. Само собою зрозуміло, що змінний жолоб міг би бути закріплений за допомогою нарізних гвинтів на обох сторонах. Кишені на боковині на стороні укладання також могли б бути утворені безпосередньо в боковинах і могли б тоді складатися з виїмок або тому подібного, наприклад, в підтримуючій полиці. Кишені могли б бути обмежені в напрямку вгору замість базових елементів або скоб за допомогою нависаючих плит або тому подібного. У ілюстративному варіанті здійснення показані тільки чотири болтових з'єднання на утримувальну планку. Забезпечення множини нарізних болтів збільшує надлишок кріпильного засобу верхньої гілки. Проте, кількість також може включати три або п'ять. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Риштак конвеєра для гірничого пристрою, зокрема для підземного скребкового ланцюгового конвеєра у формі забійного конвеєра або штрекового конвеєра, який містить основу (1), що має дві боковини (2, 3), які сполучені разом за допомогою проміжної підлоги (5) і/або підлоги (4) нижньої гілки і обмежують нижню гілку (6), і додатково містить змінний жолоб (20), який створює верхню гілку і прикріплений або прикріплений з можливістю від'єднання і заміни до основи за допомогою кріпильного засобу (50) верхньої гілки і складається з дна (25) конвеєра і двох, по суті, Т-подібних бічних профілів (21), кожний з яких має верхню полицю (23), причому кріпильний засіб (50) верхньої гілки містить нарізні болти (51), що прикріпляються на місці до основи (1), який відрізняється тим, що щонайменше верхня полиця (23) одного бічного профілю (21) виконана з множиною виїмок (28) з відкритим краєм, в яких приварені утримувальні планки (27), що простягаються у бік над верхньою полицею (23) і виконані з множиною болтових отворів (26) для проходження множини нарізних болтів (51). 2. Змінний жолоб для риштака конвеєра для гірничого пристрою, зокрема для підземного скребкового ланцюгового конвеєра у формі забійного конвеєра або штрекового конвеєра, що містить дно (25) конвеєра і містить, по суті, Т-подібні бічні профілі (21), кожний з яких має верхню полицю (23), який відрізняється тим, що щонайменше верхня полиця (23) одного бічного профілю (21) виконана з множиною виїмок (28) з відкритим краєм, в яких приварені утримувальні планки (27), що простягаються у бік над верхньою полицею (23) і виконані з множиною болтових отворів (26) для проходження множини нарізних болтів (51). 3. Риштак конвеєра за п. 1 або змінний жолоб за п. 2, який відрізняється тим, що обидва бічних профілі (21) виконані з множиною виїмок (28), і виїмки (28) разом з утримувальними планками (27), закріпленими в них, розташовані симетрично до центральної площини змінного жолоба (20). 4. Риштак конвеєра або змінний жолоб за одним з пп. 1-3, який відрізняється тим, що кожний бічний профіль (21) виконаний з двома виїмками (28) і двома утримувальними планками (27). 5. Риштак конвеєра або змінний жолоб за одним з пп. 1-4, який відрізняється тим, що утримувальні планки (27) мають від трьох до п'яти болтових отворів (26), зокрема саме чотири болтових отвори. 6. Риштак конвеєра або змінний жолоб за одним з пп. 1-5, який відрізняється тим, що утримувальні планки (27) мають для кожного болтового отвору (26) глухе поглиблення (31). 7. Риштак конвеєра за одним з пп. 1-6, який відрізняється тим, що базові елементи (15) направляння машини для пересувної гірничої машини приєднані до однієї з боковин (3) основи (1) з утворенням кишень (18) під базовими елементами (15), причому в ці кишені (18) можуть бути вставлені утримувальні планки (27). 8. Риштак конвеєра за п. 7, який відрізняється тим, що базові елементи (15) складаються зі скоб, до яких може бути прикріплена цівкова зубчаста передача барабанного гірничого комбайна. 4 UA 100914 C2 5 9. Риштак конвеєра за одним з пп. 1-8, який відрізняється тим, що щонайменше одна з боковин (2) основи (1) виконана з підтримуючою полицею (14) для верхньої полиці (23) змінного жолоба, причому підтримуюча полиця (14) має множину взаємно прилеглих прохідних отворів для нарізних болтів. 10. Риштак конвеєра за одним з пп. 1-9, який відрізняється тим, що під дном (25) конвеєра змінного жолоба (20) приварена фасонна плита (29), причому в проміжній підлозі (5) основи утворена фасонна порожнина (5А), в яку фасонна плита (29) щонайменше частково може бути вставлена з примусовим блокуванням. 5 UA 100914 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
