Струнний щипковий музичний інструмент

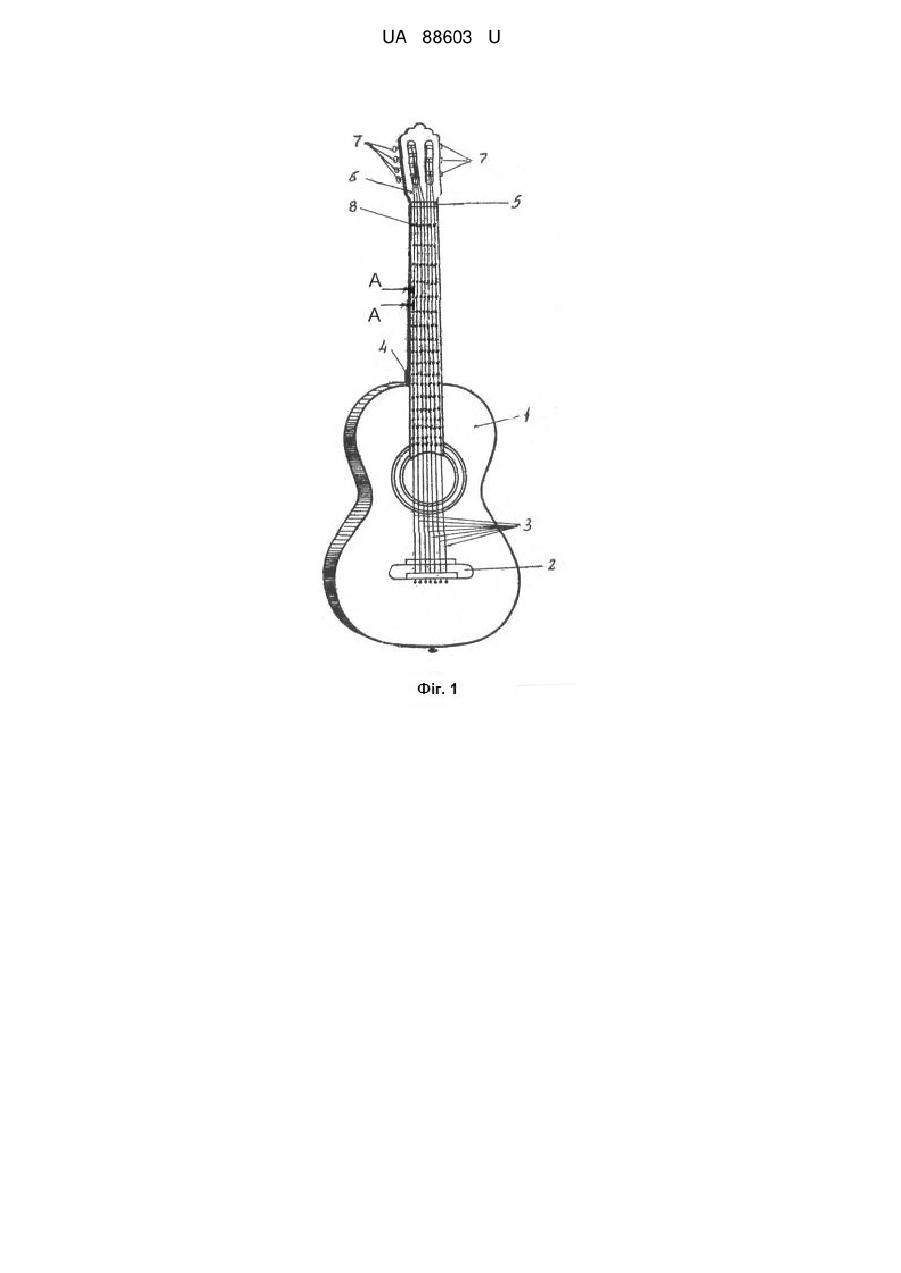

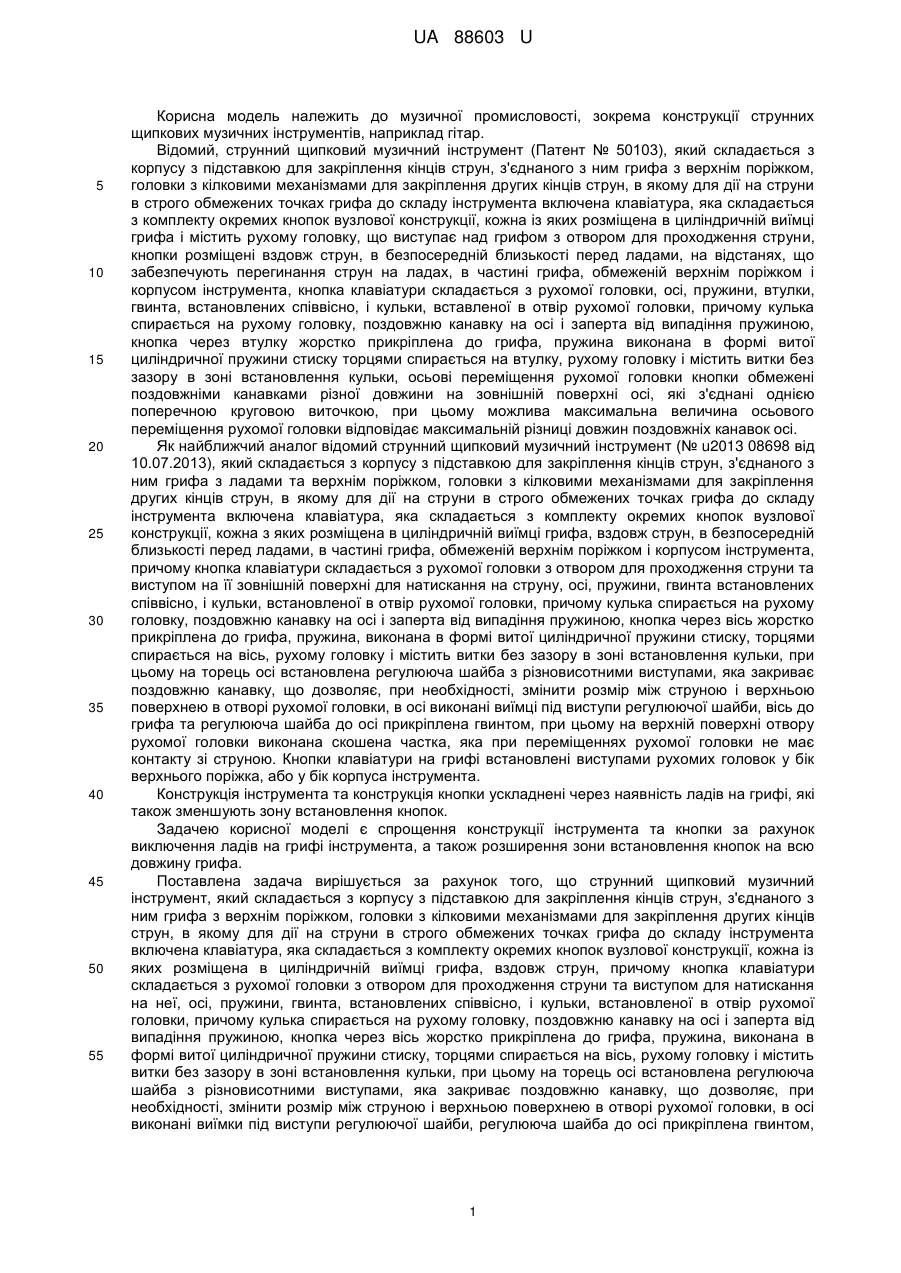

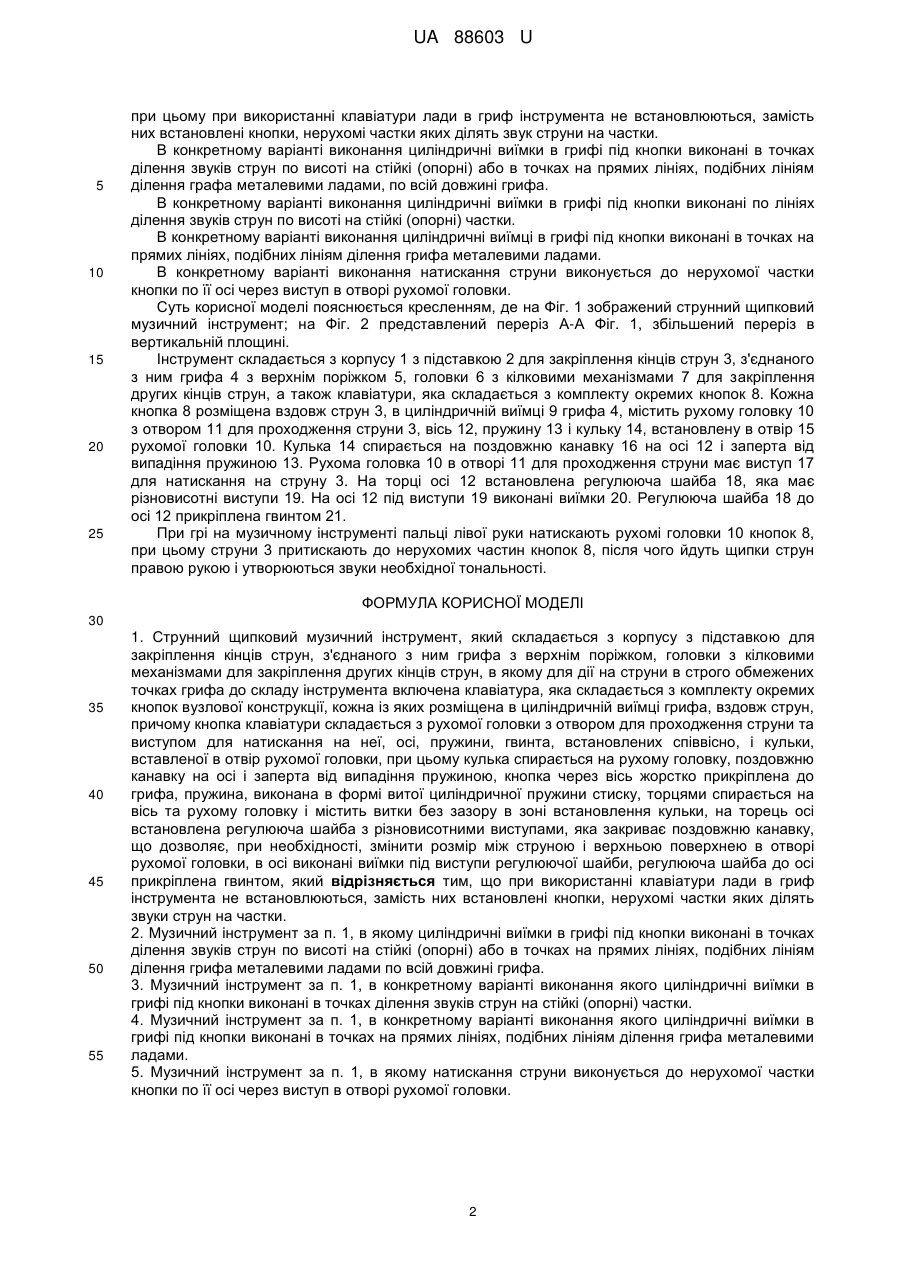

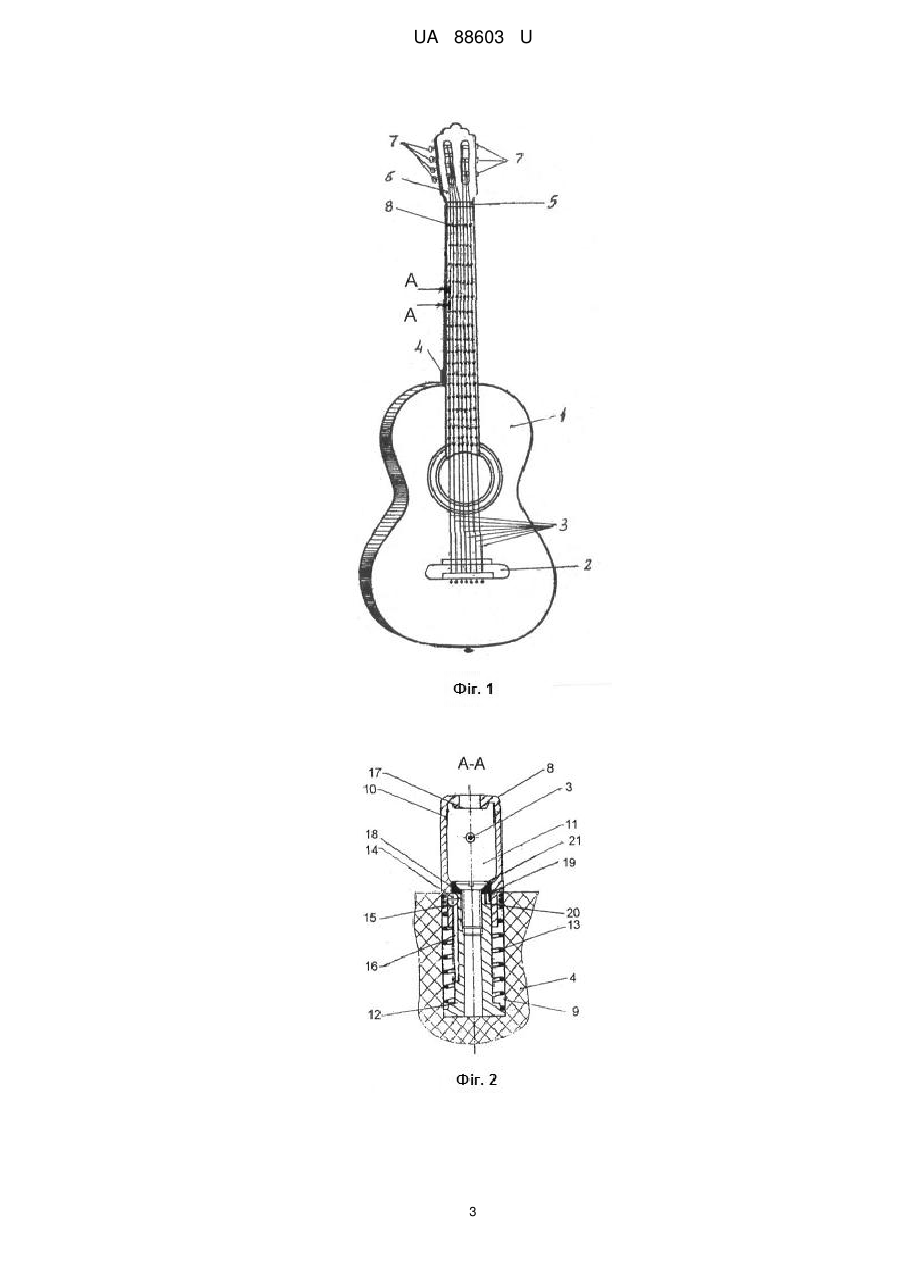

Реферат: UA 88603 U UA 88603 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до музичної промисловості, зокрема конструкції струнних щипкових музичних інструментів, наприклад гітар. Відомий, струнний щипковий музичний інструмент (Патент № 50103), який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа і містить рухому головку, що виступає над грифом з отвором для проходження струни, кнопки розміщені вздовж струн, в безпосередній близькості перед ладами, на відстанях, що забезпечують перегинання струн на ладах, в частині грифа, обмеженій верхнім поріжком і корпусом інструмента, кнопка клавіатури складається з рухомої головки, осі, пружини, втулки, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через втулку жорстко прикріплена до грифа, пружина виконана в формі витої циліндричної пружини стиску торцями спирається на втулку, рухому головку і містить витки без зазору в зоні встановлення кульки, осьові переміщення рухомої головки кнопки обмежені поздовжніми канавками різної довжини на зовнішній поверхні осі, які з'єднані однією поперечною круговою виточкою, при цьому можлива максимальна величина осьового переміщення рухомої головки відповідає максимальній різниці довжин поздовжніх канавок осі. Як найближчий аналог відомий струнний щипковий музичний інструмент (№ u2013 08698 від 10.07.2013), який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з ладами та верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна з яких розміщена в циліндричній виїмці грифа, вздовж струн, в безпосередній близькості перед ладами, в частині грифа, обмеженій верхнім поріжком і корпусом інструмента, причому кнопка клавіатури складається з рухомої головки з отвором для проходження струни та виступом на її зовнішній поверхні для натискання на струну, осі, пружини, гвинта встановлених співвісно, і кульки, встановленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь, рухому головку і містить витки без зазору в зоні встановлення кульки, при цьому на торець осі встановлена регулююча шайба з різновисотними виступами, яка закриває поздовжню канавку, що дозволяє, при необхідності, змінити розмір між струною і верхньою поверхнею в отворі рухомої головки, в осі виконані виїмці під виступи регулюючої шайби, вісь до грифа та регулююча шайба до осі прикріплена гвинтом, при цьому на верхній поверхні отвору рухомої головки виконана скошена частка, яка при переміщеннях рухомої головки не має контакту зі струною. Кнопки клавіатури на грифі встановлені виступами рухомих головок у бік верхнього поріжка, або у бік корпуса інструмента. Конструкція інструмента та конструкція кнопки ускладнені через наявність ладів на грифі, які також зменшують зону встановлення кнопок. Задачею корисної моделі є спрощення конструкції інструмента та кнопки за рахунок виключення ладів на грифі інструмента, а також розширення зони встановлення кнопок на всю довжину грифа. Поставлена задача вирішується за рахунок того, що струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа, вздовж струн, причому кнопка клавіатури складається з рухомої головки з отвором для проходження струни та виступом для натискання на неї, осі, пружини, гвинта, встановлених співвісно, і кульки, встановленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь, рухому головку і містить витки без зазору в зоні встановлення кульки, при цьому на торець осі встановлена регулююча шайба з різновисотними виступами, яка закриває поздовжню канавку, що дозволяє, при необхідності, змінити розмір між струною і верхньою поверхнею в отворі рухомої головки, в осі виконані виїмки під виступи регулюючої шайби, регулююча шайба до осі прикріплена гвинтом, 1 UA 88603 U 5 10 15 20 25 при цьому при використанні клавіатури лади в гриф інструмента не встановлюються, замість них встановлені кнопки, нерухомі частки яких ділять звук струни на частки. В конкретному варіанті виконання циліндричні виїмки в грифі під кнопки виконані в точках ділення звуків струн по висоті на стійкі (опорні) або в точках на прямих лініях, подібних лініям ділення графа металевими ладами, по всій довжині грифа. В конкретному варіанті виконання циліндричні виїмки в грифі під кнопки виконані по лініях ділення звуків струн по висоті на стійкі (опорні) частки. В конкретному варіанті виконання циліндричні виїмці в грифі під кнопки виконані в точках на прямих лініях, подібних лініям ділення грифа металевими ладами. В конкретному варіанті виконання натискання струни виконується до нерухомої частки кнопки по її осі через виступ в отворі рухомої головки. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений струнний щипковий музичний інструмент; на Фіг. 2 представлений переріз А-А Фіг. 1, збільшений переріз в вертикальній площині. Інструмент складається з корпусу 1 з підставкою 2 для закріплення кінців струн 3, з'єднаного з ним грифа 4 з верхнім поріжком 5, головки 6 з кілковими механізмами 7 для закріплення других кінців струн, а також клавіатури, яка складається з комплекту окремих кнопок 8. Кожна кнопка 8 розміщена вздовж струн 3, в циліндричній виїмці 9 грифа 4, містить рухому головку 10 з отвором 11 для проходження струни 3, вісь 12, пружину 13 і кульку 14, встановлену в отвір 15 рухомої головки 10. Кулька 14 спирається на поздовжню канавку 16 на осі 12 і заперта від випадіння пружиною 13. Рухома головка 10 в отворі 11 для проходження струни має виступ 17 для натискання на струну 3. На торці осі 12 встановлена регулююча шайба 18, яка має різновисотні виступи 19. На осі 12 під виступи 19 виконані виїмки 20. Регулююча шайба 18 до осі 12 прикріплена гвинтом 21. При грі на музичному інструменті пальці лівої руки натискають рухомі головки 10 кнопок 8, при цьому струни 3 притискають до нерухомих частин кнопок 8, після чого йдуть щипки струн правою рукою і утворюються звуки необхідної тональності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа, вздовж струн, причому кнопка клавіатури складається з рухомої головки з отвором для проходження струни та виступом для натискання на неї, осі, пружини, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, при цьому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку і містить витки без зазору в зоні встановлення кульки, на торець осі встановлена регулююча шайба з різновисотними виступами, яка закриває поздовжню канавку, що дозволяє, при необхідності, змінити розмір між струною і верхньою поверхнею в отворі рухомої головки, в осі виконані виїмки під виступи регулюючої шайби, регулююча шайба до осі прикріплена гвинтом, який відрізняється тим, що при використанні клавіатури лади в гриф інструмента не встановлюються, замість них встановлені кнопки, нерухомі частки яких ділять звуки струн на частки. 2. Музичний інструмент за п. 1, в якому циліндричні виїмки в грифі під кнопки виконані в точках ділення звуків струн по висоті на стійкі (опорні) або в точках на прямих лініях, подібних лініям ділення грифа металевими ладами по всій довжині грифа. 3. Музичний інструмент за п. 1, в конкретному варіанті виконання якого циліндричні виїмки в грифі під кнопки виконані в точках ділення звуків струн на стійкі (опорні) частки. 4. Музичний інструмент за п. 1, в конкретному варіанті виконання якого циліндричні виїмки в грифі під кнопки виконані в точках на прямих лініях, подібних лініям ділення грифа металевими ладами. 5. Музичний інструмент за п. 1, в якому натискання струни виконується до нерухомої частки кнопки по її осі через виступ в отворі рухомої головки. 2 UA 88603 U 3 UA 88603 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
