Струнний щипковий музичний інструмент

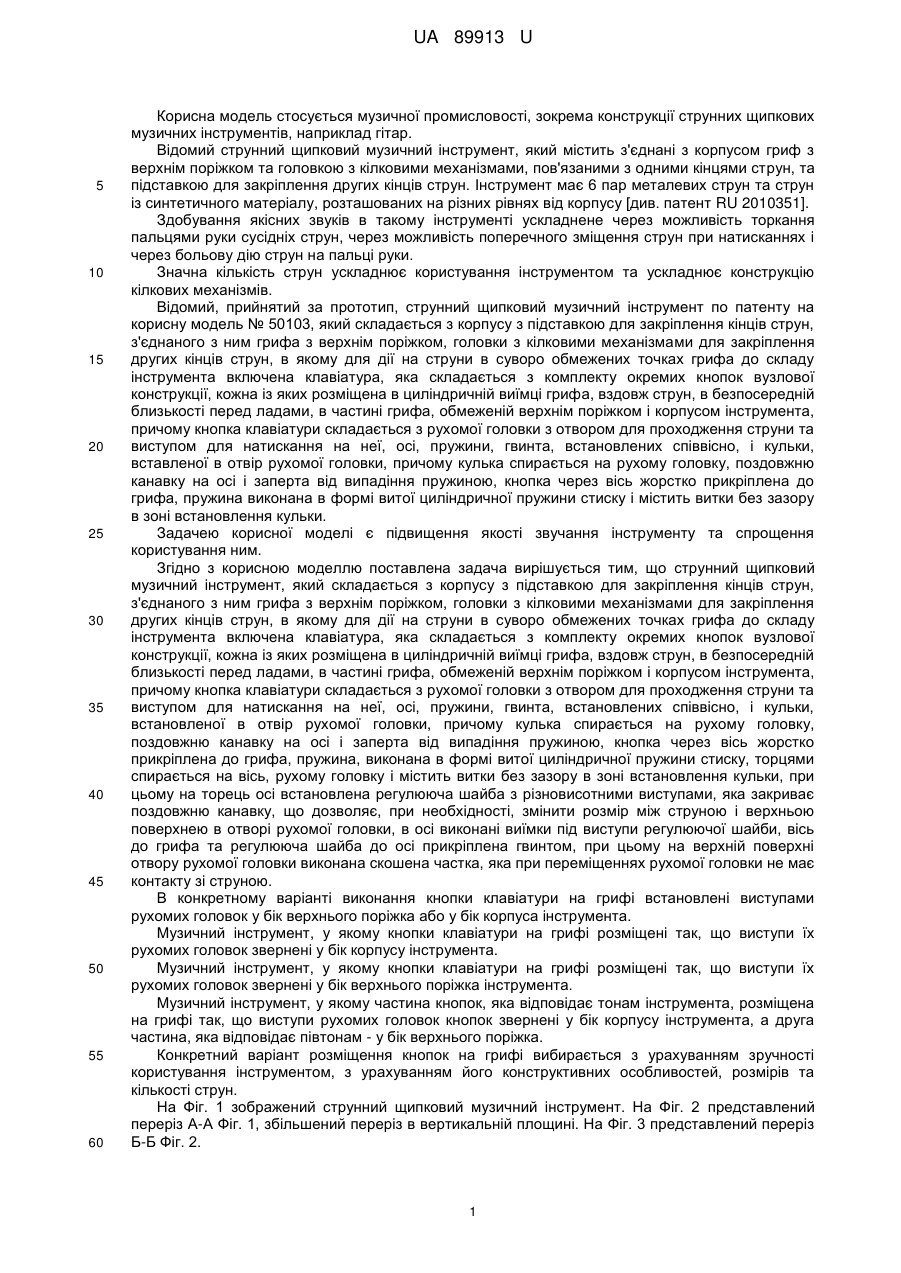

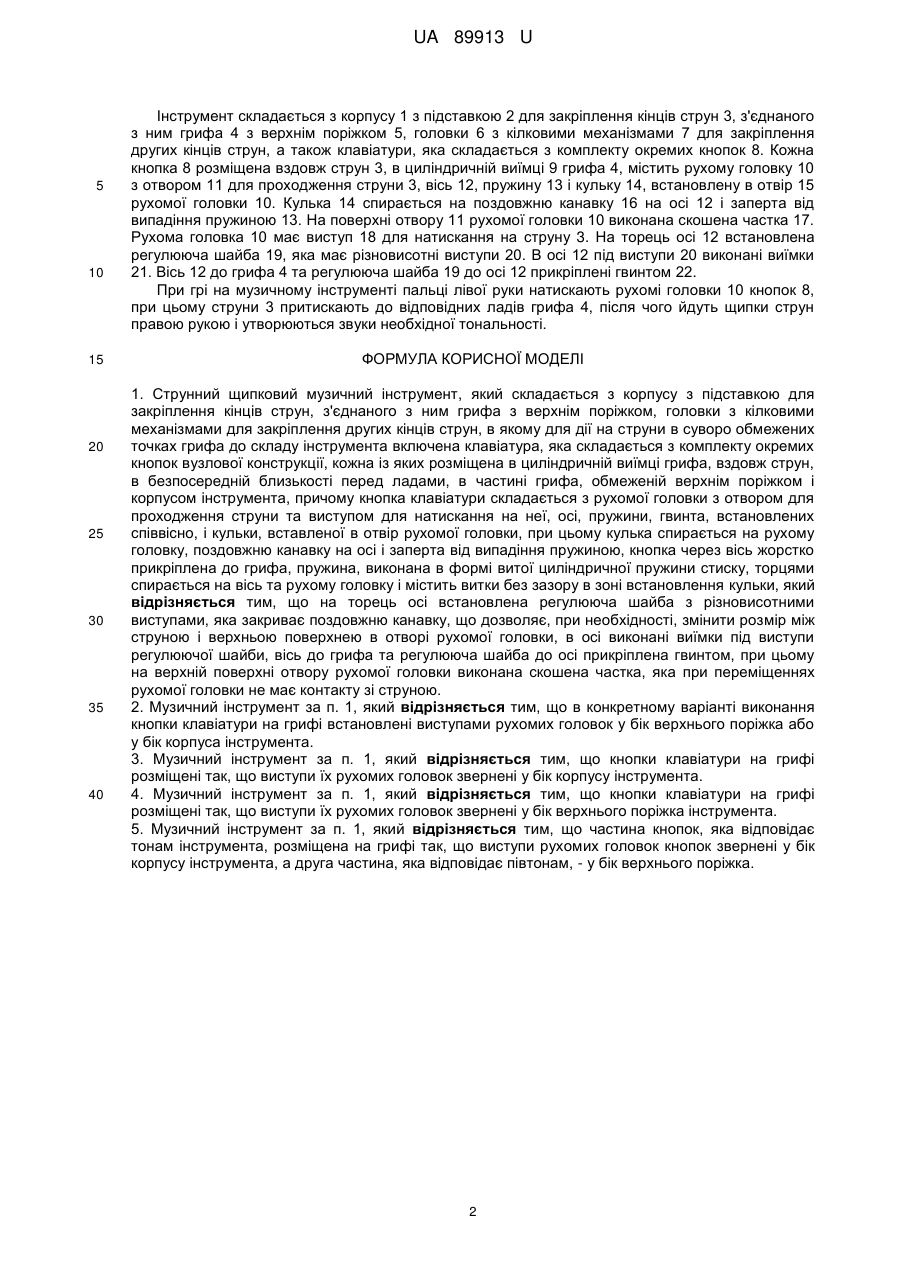

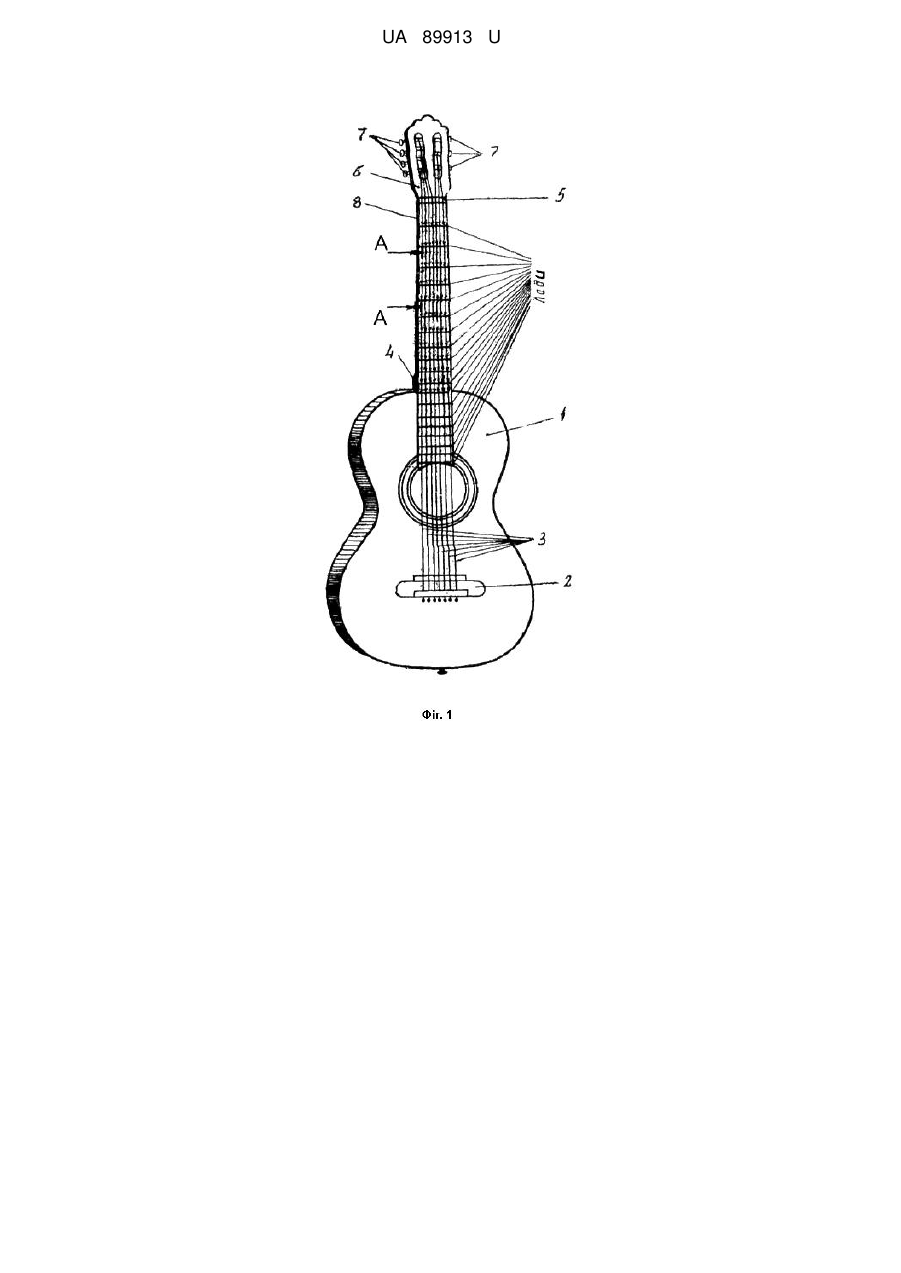

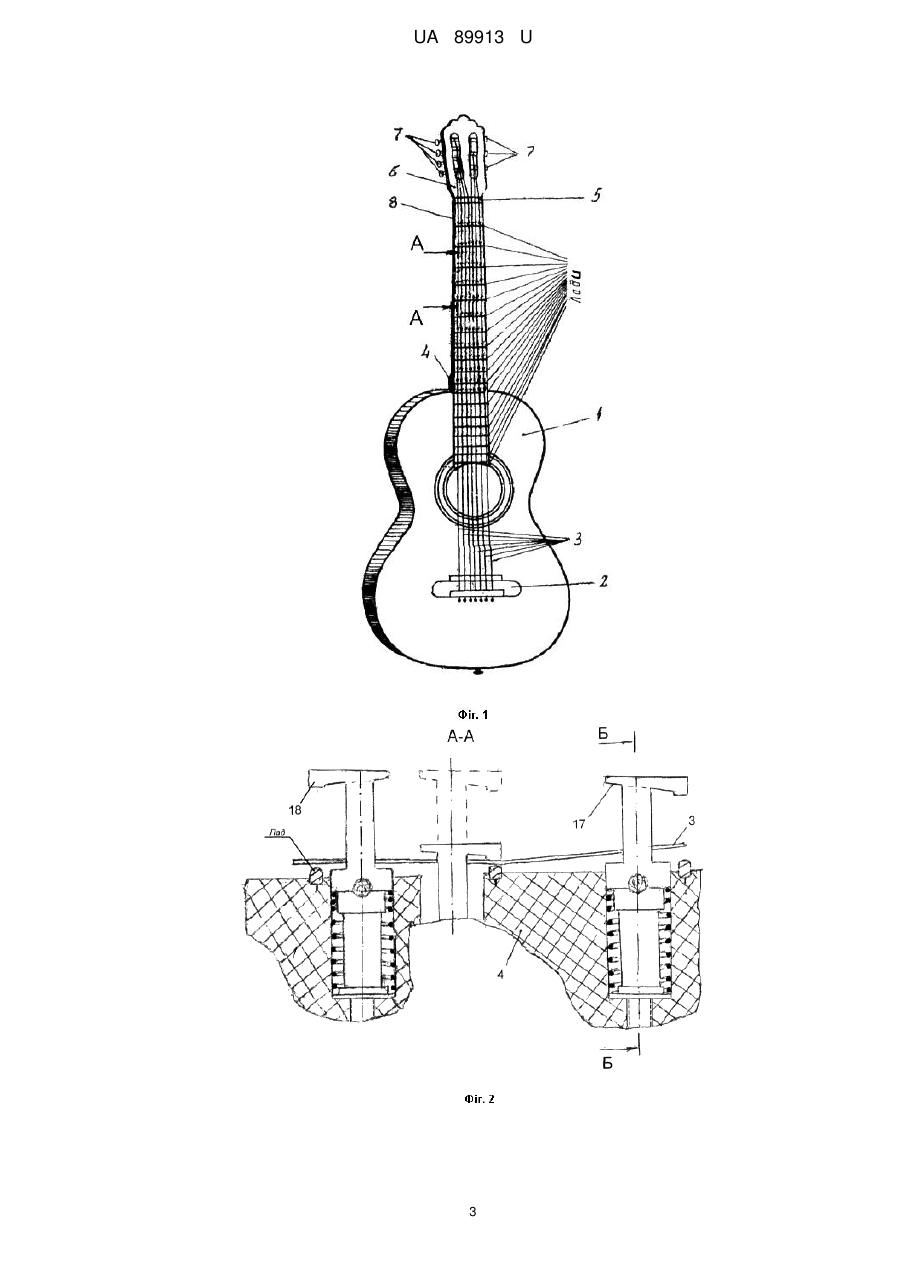

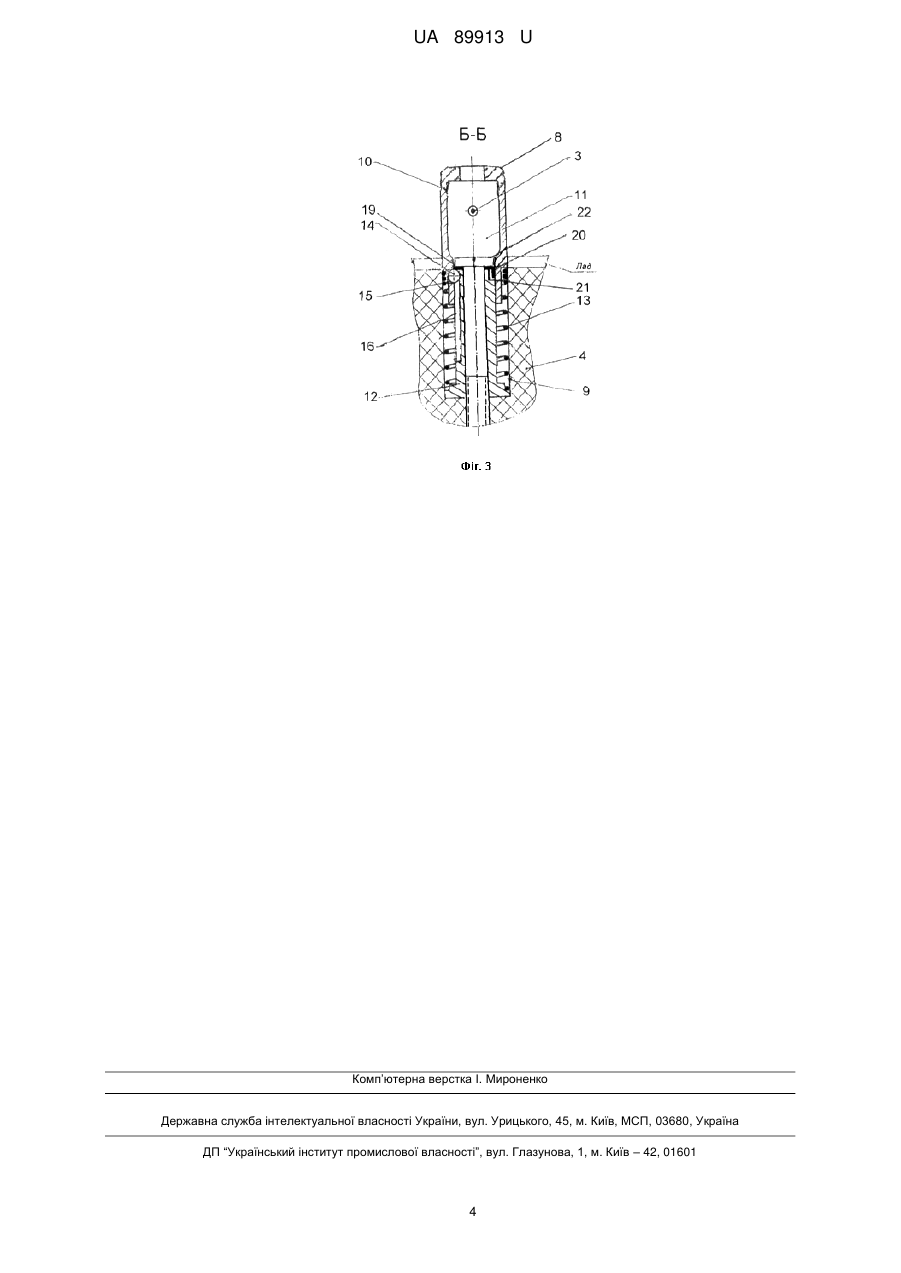

Реферат: UA 89913 U UA 89913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується музичної промисловості, зокрема конструкції струнних щипкових музичних інструментів, наприклад гітар. Відомий струнний щипковий музичний інструмент, який містить з'єднані з корпусом гриф з верхнім поріжком та головкою з кілковими механізмами, пов'язаними з одними кінцями струн, та підставкою для закріплення других кінців струн. Інструмент має 6 пар металевих струн та струн із синтетичного матеріалу, розташованих на різних рівнях від корпусу [див. патент RU 2010351]. Здобування якісних звуків в такому інструменті ускладнене через можливість торкання пальцями руки сусідніх струн, через можливість поперечного зміщення струн при натисканнях і через больову дію струн на пальці руки. Значна кількість струн ускладнює користування інструментом та ускладнює конструкцію кілкових механізмів. Відомий, прийнятий за прототип, струнний щипковий музичний інструмент по патенту на корисну модель № 50103, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в суворо обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа, вздовж струн, в безпосередній близькості перед ладами, в частині грифа, обмеженій верхнім поріжком і корпусом інструмента, причому кнопка клавіатури складається з рухомої головки з отвором для проходження струни та виступом для натискання на неї, осі, пружини, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина виконана в формі витої циліндричної пружини стиску і містить витки без зазору в зоні встановлення кульки. Задачею корисної моделі є підвищення якості звучання інструменту та спрощення користування ним. Згідно з корисною моделлю поставлена задача вирішується тим, що струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в суворо обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа, вздовж струн, в безпосередній близькості перед ладами, в частині грифа, обмеженій верхнім поріжком і корпусом інструмента, причому кнопка клавіатури складається з рухомої головки з отвором для проходження струни та виступом для натискання на неї, осі, пружини, гвинта, встановлених співвісно, і кульки, встановленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь, рухому головку і містить витки без зазору в зоні встановлення кульки, при цьому на торець осі встановлена регулююча шайба з різновисотними виступами, яка закриває поздовжню канавку, що дозволяє, при необхідності, змінити розмір між струною і верхньою поверхнею в отворі рухомої головки, в осі виконані виїмки під виступи регулюючої шайби, вісь до грифа та регулююча шайба до осі прикріплена гвинтом, при цьому на верхній поверхні отвору рухомої головки виконана скошена частка, яка при переміщеннях рухомої головки не має контакту зі струною. В конкретному варіанті виконання кнопки клавіатури на грифі встановлені виступами рухомих головок у бік верхнього поріжка або у бік корпуса інструмента. Музичний інструмент, у якому кнопки клавіатури на грифі розміщені так, що виступи їх рухомих головок звернені у бік корпусу інструмента. Музичний інструмент, у якому кнопки клавіатури на грифі розміщені так, що виступи їх рухомих головок звернені у бік верхнього поріжка інструмента. Музичний інструмент, у якому частина кнопок, яка відповідає тонам інструмента, розміщена на грифі так, що виступи рухомих головок кнопок звернені у бік корпусу інструмента, а друга частина, яка відповідає півтонам - у бік верхнього поріжка. Конкретний варіант розміщення кнопок на грифі вибирається з урахуванням зручності користування інструментом, з урахуванням його конструктивних особливостей, розмірів та кількості струн. На Фіг. 1 зображений струнний щипковий музичний інструмент. На Фіг. 2 представлений переріз А-А Фіг. 1, збільшений переріз в вертикальній площині. На Фіг. 3 представлений переріз Б-Б Фіг. 2. 1 UA 89913 U 5 10 15 20 25 30 35 40 Інструмент складається з корпусу 1 з підставкою 2 для закріплення кінців струн 3, з'єднаного з ним грифа 4 з верхнім поріжком 5, головки 6 з кілковими механізмами 7 для закріплення других кінців струн, а також клавіатури, яка складається з комплекту окремих кнопок 8. Кожна кнопка 8 розміщена вздовж струн 3, в циліндричній виїмці 9 грифа 4, містить рухому головку 10 з отвором 11 для проходження струни 3, вісь 12, пружину 13 і кульку 14, встановлену в отвір 15 рухомої головки 10. Кулька 14 спирається на поздовжню канавку 16 на осі 12 і заперта від випадіння пружиною 13. На поверхні отвору 11 рухомої головки 10 виконана скошена частка 17. Рухома головка 10 має виступ 18 для натискання на струну 3. На торець осі 12 встановлена регулююча шайба 19, яка має різновисотні виступи 20. В осі 12 під виступи 20 виконані виїмки 21. Вісь 12 до грифа 4 та регулююча шайба 19 до осі 12 прикріплені гвинтом 22. При грі на музичному інструменті пальці лівої руки натискають рухомі головки 10 кнопок 8, при цьому струни 3 притискають до відповідних ладів грифа 4, після чого йдуть щипки струн правою рукою і утворюються звуки необхідної тональності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в суворо обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа, вздовж струн, в безпосередній близькості перед ладами, в частині грифа, обмеженій верхнім поріжком і корпусом інструмента, причому кнопка клавіатури складається з рухомої головки з отвором для проходження струни та виступом для натискання на неї, осі, пружини, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, при цьому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку і містить витки без зазору в зоні встановлення кульки, який відрізняється тим, що на торець осі встановлена регулююча шайба з різновисотними виступами, яка закриває поздовжню канавку, що дозволяє, при необхідності, змінити розмір між струною і верхньою поверхнею в отворі рухомої головки, в осі виконані виїмки під виступи регулюючої шайби, вісь до грифа та регулююча шайба до осі прикріплена гвинтом, при цьому на верхній поверхні отвору рухомої головки виконана скошена частка, яка при переміщеннях рухомої головки не має контакту зі струною. 2. Музичний інструмент за п. 1, який відрізняється тим, що в конкретному варіанті виконання кнопки клавіатури на грифі встановлені виступами рухомих головок у бік верхнього поріжка або у бік корпуса інструмента. 3. Музичний інструмент за п. 1, який відрізняється тим, що кнопки клавіатури на грифі розміщені так, що виступи їх рухомих головок звернені у бік корпусу інструмента. 4. Музичний інструмент за п. 1, який відрізняється тим, що кнопки клавіатури на грифі розміщені так, що виступи їх рухомих головок звернені у бік верхнього поріжка інструмента. 5. Музичний інструмент за п. 1, який відрізняється тим, що частина кнопок, яка відповідає тонам інструмента, розміщена на грифі так, що виступи рухомих головок кнопок звернені у бік корпусу інструмента, а друга частина, яка відповідає півтонам, - у бік верхнього поріжка. 2 UA 89913 U 3 UA 89913 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
