Татуювально-татуажна машинка

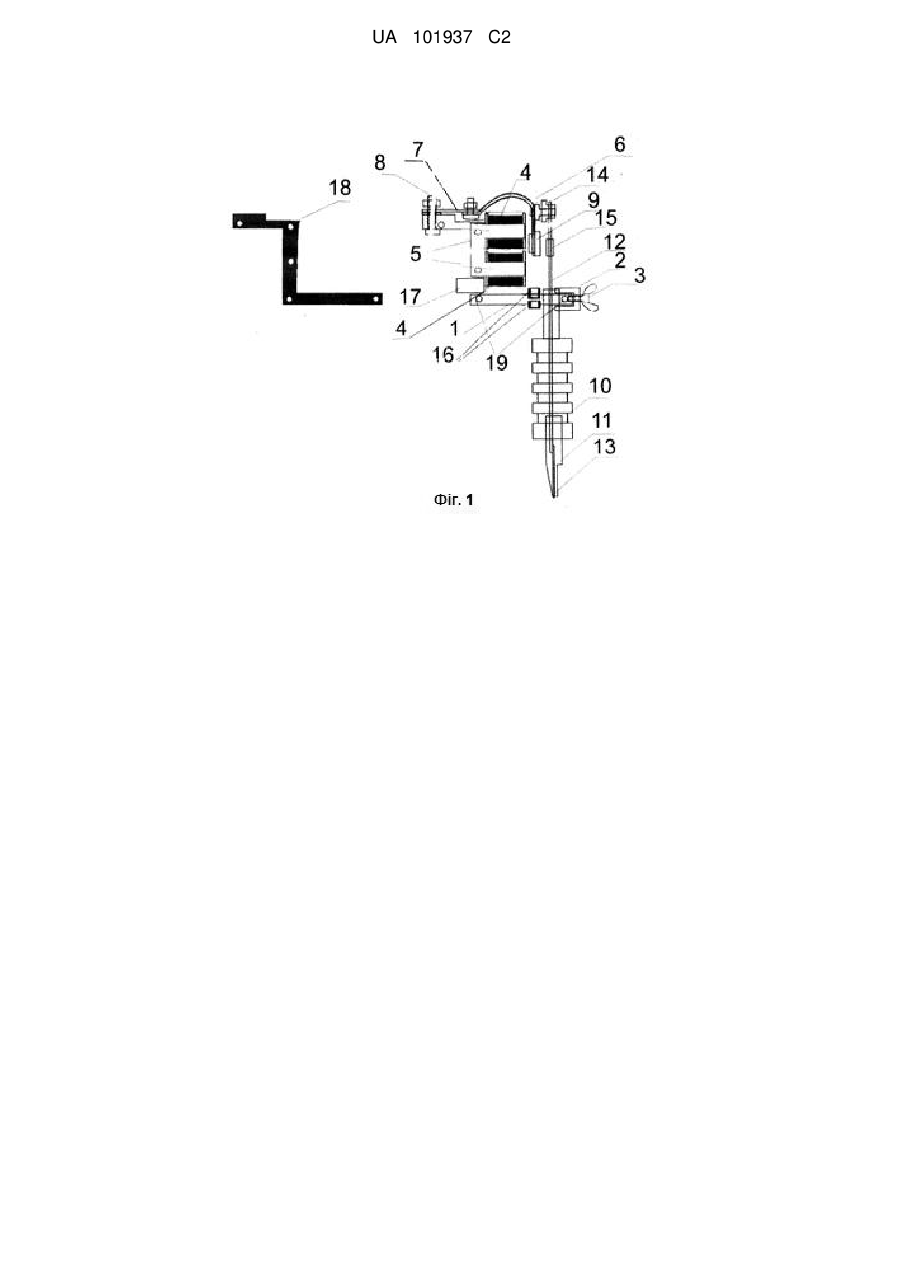

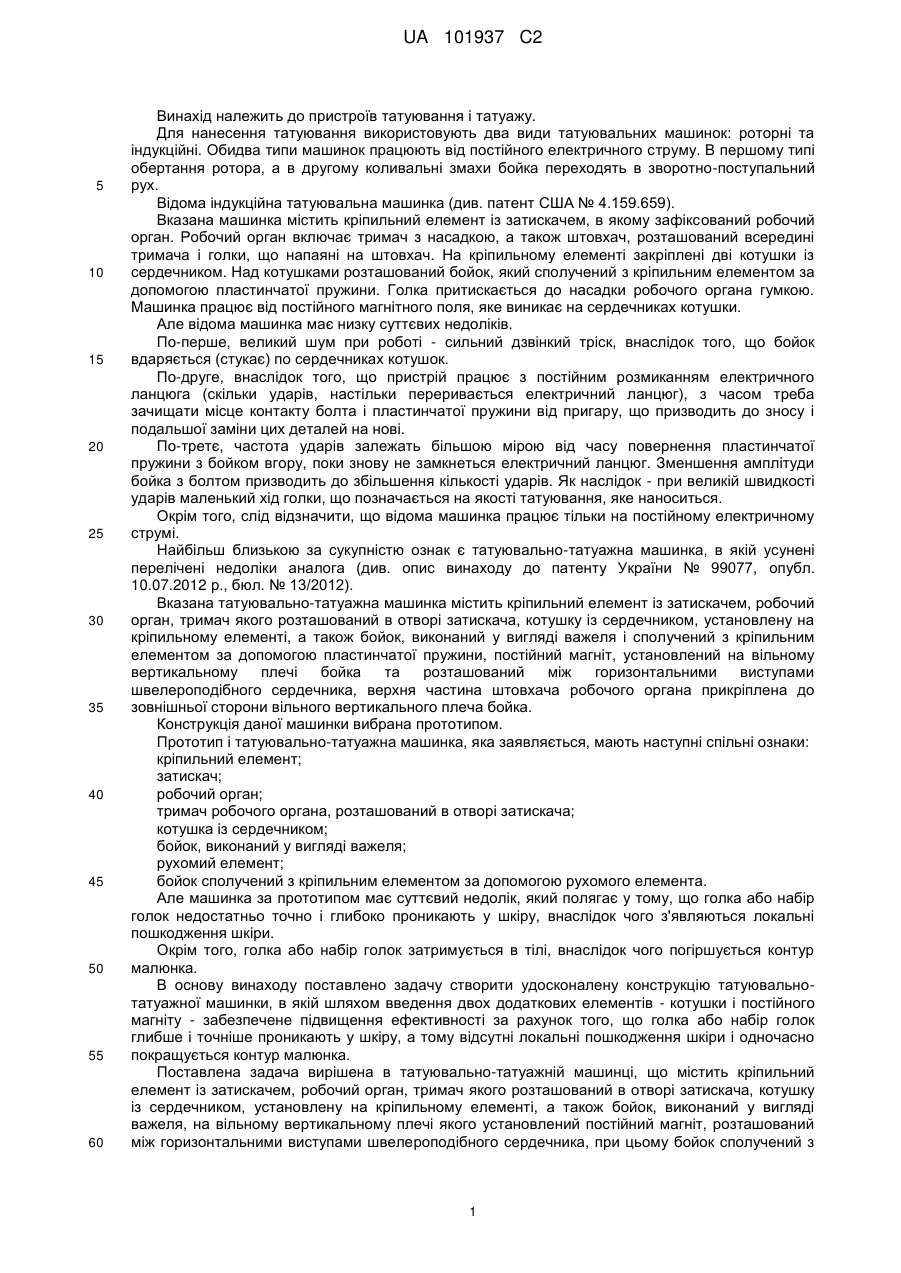

Реферат: Татуювально-татуажна машинка містить кріпильний елемент із затискачем, робочий орган, тримач якого розташований в отворі затискача, одну або декілька котушок із сердечником, установлених на кріпильному елементі, а також бойок, виконаний у вигляді важеля. Бойок сполучений з кріпильним елементом за допомогою рухомого елемента, а на його вільному вертикальному плечі установлений постійний магніт, розташований між горизонтальними виступами швелероподібного сердечника. До зовнішньої сторони вільного вертикального плеча бойка прикріплена верхня частина робочого органа. На кріпильному eлементі установлений другий постійний магніт. Рухомий елемент виконаний з можливістю вертикального переміщення. Винахід забезпечує підвищення ефективності, за рахунок того, що голка або набір голок глибше і точніше проникають у шкіру, а тому відсутні локальні пошкодження шкіри і одночасно покращується контур малюнка. UA 101937 C2 (12) UA 101937 C2 UA 101937 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв татуювання і татуажу. Для нанесення татуювання використовують два види татуювальних машинок: роторні та індукційні. Обидва типи машинок працюють від постійного електричного струму. В першому типі обертання ротора, а в другому коливальні змахи бойка переходять в зворотно-поступальний рух. Відома індукційна татуювальна машинка (див. патент США № 4.159.659). Вказана машинка містить кріпильний елемент із затискачем, в якому зафіксований робочий орган. Робочий орган включає тримач з насадкою, а також штовхач, розташований всередині тримача і голки, що напаяні на штовхач. На кріпильному елементі закріплені дві котушки із сердечником. Над котушками розташований бойок, який сполучений з кріпильним елементом за допомогою пластинчатої пружини. Голка притискається до насадки робочого органа гумкою. Машинка працює від постійного магнітного поля, яке виникає на сердечниках котушки. Але відома машинка має низку суттєвих недоліків. По-перше, великий шум при роботі - сильний дзвінкий тріск, внаслідок того, що бойок вдаряється (стукає) по сердечниках котушок. По-друге, внаслідок того, що пристрій працює з постійним розмиканням електричного ланцюга (скільки ударів, настільки переривається електричний ланцюг), з часом треба зачищати місце контакту болта і пластинчатої пружини від пригару, що призводить до зносу і подальшої заміни цих деталей на нові. По-третє, частота ударів залежать більшою мірою від часу повернення пластинчатої пружини з бойком вгору, поки знову не замкнеться електричний ланцюг. Зменшення амплітуди бойка з болтом призводить до збільшення кількості ударів. Як наслідок - при великій швидкості ударів маленький хід голки, що позначається на якості татуювання, яке наноситься. Окрім того, слід відзначити, що відома машинка працює тільки на постійному електричному струмі. Найбільш близькою за сукупністю ознак є татуювально-татуажна машинка, в якій усунені перелічені недоліки аналога (див. опис винаходу до патенту України № 99077, опубл. 10.07.2012 р., бюл. № 13/2012). Вказана татуювально-татуажна машинка містить кріпильний елемент із затискачем, робочий орган, тримач якого розташований в отворі затискача, котушку із сердечником, установлену на кріпильному елементі, а також бойок, виконаний у вигляді важеля і сполучений з кріпильним елементом за допомогою пластинчатої пружини, постійний магніт, установлений на вільному вертикальному плечі бойка та розташований між горизонтальними виступами швелероподібного сердечника, верхня частина штовхача робочого органа прикріплена до зовнішньої сторони вільного вертикального плеча бойка. Конструкція даної машинки вибрана прототипом. Прототип і татуювально-татуажна машинка, яка заявляється, мають наступні спільні ознаки: кріпильний елемент; затискач; робочий орган; тримач робочого органа, розташований в отворі затискача; котушка із сердечником; бойок, виконаний у вигляді важеля; рухомий елемент; бойок сполучений з кріпильним елементом за допомогою рухомого елемента. Але машинка за прототипом має суттєвий недолік, який полягає у тому, що голка або набір голок недостатньо точно і глибоко проникають у шкіру, внаслідок чого з'являються локальні пошкодження шкіри. Окрім того, голка або набір голок затримується в тілі, внаслідок чого погіршується контур малюнка. В основу винаходу поставлено задачу створити удосконалену конструкцію татуювальнотатуажної машинки, в якій шляхом введення двох додаткових елементів - котушки і постійного магніту - забезпечене підвищення ефективності за рахунок того, що голка або набір голок глибше і точніше проникають у шкіру, а тому відсутні локальні пошкодження шкіри і одночасно покращується контур малюнка. Поставлена задача вирішена в татуювально-татуажній машинці, що містить кріпильний елемент із затискачем, робочий орган, тримач якого розташований в отворі затискача, котушку із сердечником, установлену на кріпильному елементі, а також бойок, виконаний у вигляді важеля, на вільному вертикальному плечі якого установлений постійний магніт, розташований між горизонтальними виступами швелероподібного сердечника, при цьому бойок сполучений з 1 UA 101937 C2 5 10 15 20 25 30 35 40 45 50 55 60 кріпильним елементом за допомогою рухомого елемента, а верхня частина штовхача робочого органа прикріплена до зовнішньої сторони вільного вертикального плеча бойка, тим, що вона додатково містить одну або декілька котушок і постійний магніт, установлений на кріпильному елементі, а рухомий елемент виконаний з можливістю вертикального переміщення. Новим у винаході, що заявляється, є наявність додаткової одної або декількох котушок і постійного магніту, установленого на кріпильному елементі, а також виконання рухомого елемента з можливістю вертикального переміщання. Наявність цих ознак дозволяє підвищити ефективність машинки за рахунок того, що голка, або набір гаток, точніше і глибше проникає в шкіру. Завдяки цьому шкіра менше пошкоджується (менше проколів, глибше проникнення голки (набору голок) в шкіру, відсутність локальних пошкоджень шкіри). Татуювально-татуажна машинка, що заявляється, зображена на кресленні, де: фіг. 1 - вид збоку машинки, в якій рухомий елемент виконаний у вигляді пластинчатої пружини; фіг. 2 - деталізація машинки, в якій рухомий елемент виконаний у вигляді пластинчатої пружини; фіг. 3 - вид збоку машинки, в якій рухомий елемент виконаний у вигляді пружин; фіг. 4 - деталізація машинки, в якій рухомий елемент виконаний у вигляді пружин; фіг. 5 - вид збоку машинки, в якій рухомий елемент виконаний у вигляді гумок; фіг. 6 - деталізація машинки, в якій рухомий елемент виконаний у вигляді гумок; фіг. 7 - вид тримача з пружинами. Татуювально-татуажна машинка містить кріпильний елемент 1 з отвором, затискач 2 з гвинтом 3. На кріпильному елементі 1 установлено дві котушки 4 з сердечником 5, який має швелероподібну форму. На верхній частині кріпильного елемента 1 розташований бойок 6, сполучений з рухомим елементом, виконаним у вигляді, наприклад, пластинчастої пружини 7 (фіг. 1, 2) або у вигляді пружин (фіг. 3, 4), або у вигляді гумок (фіг. 5, 6). В свою чергу пластинчаста пружина 7 за допомогою болта 8 з'єднана з кріпильним елементом 1. Бойок 6 виконаний у вигляді важеля. На вільному вертикальному плечі бойка 6 установлений постійний магніт 9, розташований між горизонтальними виступами швелероподібного сердечника 5. Татуювально-татуажна машинка містить також робочий орган (окремою позицією не показано), до складу якого входять тримач 10 з насадкою 11. В тримачі 10 розташований штовхач 12 на нижній частині якого напаяна голка (або набір голок) 13. Тримач 10 робочого органа зафіксований в отворі кріпильного елемента 1 за допомогою затискача 2 і гвинта 3. Верхня частина штовхача 12 сполучена з вертикальним плечем бойка 6 за допомогою ущільнювача 14. На верхній частині штовхача 12 зафіксована металева пластинка 15 для притискання штовхача 12 з голкою (або набором голок) 13 до одного (умовно заднього) краю насадки 11. В нижній частині кріпильного елемента 1, напроти затискача 2, закріплений додатковий постійний магніт 16. Електричний струм подається в татуювально-татуажну машинку через роз'єм 17. З обох сторін машинка закрита за допомогою двох рамок 18, які з'єднані між собою і з кріпильним елементом 1 за допомогою болтів 19. Тримач 10 забезпечений пружинами 20, які закріплені на трубці 21 за допомогою фіксуючих елементів 22,23. Татуювально-татуажна машинка працює у наступному порядку. Змінний електричний струму подається через роз'єм 17. На верхньому виступі швелероподібного сердечника 5, всередині котушок 4 (на кресленні в даному варіанті виконання їх дві, в іншому варіанті виконання їх може бути більше), створюється магнітне поле з одною полярністю, а на нижньому виступі - з протилежною полярністю. Внаслідок цього швелероподібний сердечник 5 на бойку 6 одним полем притягується, а другим відштовхується, а штовхач 12, сполучений з бойком 6, рухається уверх-униз. Резонансний поступальний рух співпадає з частотою змінного струму. Кількість ударів можна змінити частотним перетворювачем, а амплітуду - напругою струму, що дозволяє налагодити машинку під будь-які голки, як для контуру, так і для тіней та затушовування. Кількість ударів пропорційно дорівнює частоті змінного струму. Точно так можна повільно змінювати амплітуду ходу голки (або набору голок) 13 і налагоджувати на м'який, або жорсткий 2 UA 101937 C2 5 10 15 удар. Постійний магніт 9 розташований між виступами швелероподібного сердечника 5 на такій відстані, що при зворотно-поступальних рухах він не торкатиметься котушки 4 і швелероподібного сердечника 5. Завдяки цьому забезпечена робота машинки без шуму. Металева пластинка 15, яка розташована на штовхачі 12, напроти постійного магніту 9, притягається магнітним полем і притискає голку (або набір голок) 13 до одного (умовно заднього) краю насадки 11. Це забезпечує точність і менш травматичний прокол. Наявність пружин 20, закріплених на трубці 21 пом'якшує вібрацію, яка передається на руку татуювальника. Використання другої котушки сприяє більш ефективній роботі швелероподібного сердечника 5, що дозволяє подавати меншу напругу на машинку при тому ж самому ході голки (або набору голок) 13. Розміщення додаткового постійного магніту 16 на кріпильному елементі 1 дозволяє в поєднанні із штовхачем 12, який намагнічується, більш точно стабілізувати хід голки (або набору голок) 13 у вертикальному положенні, внаслідок чого менше пошкоджується покрив шкіри. До того ж додатковий постійний магніт 16 розміщено так, щоб бойок 6 з постійним магнітом 9 відштовхувався за рахунок однакової полярності, при цьому збільшується хід голки (або набору голок) 13 і вона швидке виходить із шкіри, завдяки чому фарба не встигає розтектися під шкірою і контури малюнка мають чіткі краї. 20 ФОРМУЛА ВИНАХОДУ 25 30 Татуювально-татуажна машинка, що містить кріпильний елемент із затискачем, робочий орган, тримач якого розташований в отворі затискача, котушку із сердечником, установлену на кріпильному елементі, а також бойок, виконаний у вигляді важеля, на вільному вертикальному плечі якого установлений постійний магніт, розташований між горизонтальними виступам швелероподібного сердечника, при цьому бойок сполучений з кріпильним елементом за допомогою рухомого елемента, а верхня частина штовхача робочого органа прикріплена до зовнішньої сторони вільного вертикального плеча бойка, яка відрізняється тим, що додатково містить щонайменше одну котушку і постійний магніт, установлений на кріпильному елементі, а рухомий елемент виконаний з можливістю вертикального переміщення. 3 UA 101937 C2 4 UA 101937 C2 5 UA 101937 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
