Машинка для стрижки тварин

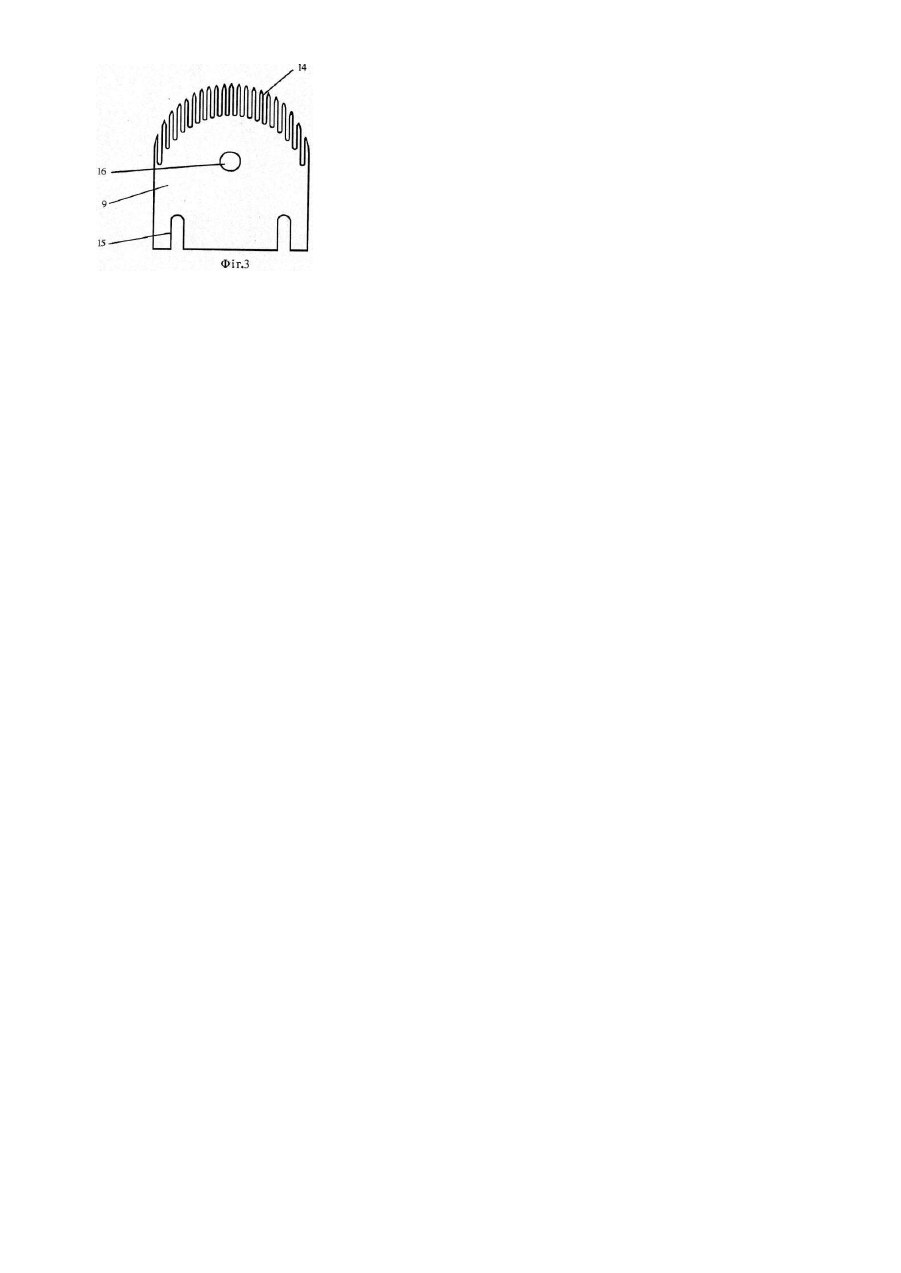

Винахід відноситься до сільськогосподарського виробництва і може бути використаний для стрижки вовни у тварин , зокрема, овець. Відома стригальна машинка [пат. СРСР №1838092 A3, кл. В26В19/24, 1990), робочим органом якої є різальний апарат, що складається з дискового ножа і круглої гребінки. Привод ножа здійснюється за допомогою фрикційного ролика. Проте дисковий ніж з прямолінійним лезом не забезпечує надійності защемлення вовни, що знижує ефективність різання. При підвищенні навантаження (опору різання) можливе пробуксовування фрикційного ролика по поверхні ножа, що порушує стабільність роботи машинки. Крім того, механізм регулювання притискання приводного ролика має складну конструкцію і потребує помітних затрат часу на виконання цієї операції. Винаходом ставиться завдання - підвищення ефективності та надійності роботи і спрощення конструкції стригальної машинки. Поставлене завдання вирішується тим, що в машинці для стрижки тварин, яка включає дисковий різальний апарат, механізм передачі і вмонтований у корпус електродвигун, згідно винаходу різальні кромки зубців дискового ножа виконано криволінійними, наприклад, за формою дуги ексцентричного кола чи логарифмічної спіралі, привід ножа здійснено за допомогою конічної передачі, ведуча шестірня якої встановлена на приводному валу, а ведена жорстко з'єднана з ножем і вільно насаджена на нерухомій осі, пристрій же притискання ножа до гребінки виконано у вигляді притискної головки з пружиною, встановленою на вісь обертання ножа, причому вер хнім кінцем пружина упирається в дно головки, а нижнім в шайбу на веденій шестірні. Криволінійна форма лез ножа забезпечує надійне защемлення вовни різальними лезами та ковзне зрізання вовни, що, в свою чергу, сприяє зменшенню енерговитрат на процес стрижки. Зубчастий привід ножа виключає можливість буксування і забезпечує надійну роботу машинки, а притискний пристрій у вигляді головки з пружиною спрощує конструкцію, дозволяє швидко в процесі роботи здійснювати регулювання зазору між ножем та гребінкою. Запропонована стригальна машинка схематично подана на Фіг.1; форма ножа показана на Фіг.2, а гребінки - на Фіг.3. Стригальна машинка складається з корпуса 1, в якому розміщені електродвигун 2 з понижуючим редуктором 3, вал 4 з ведучою конічною шестернею 5. Ведена шестірня 6 конічної передачі жорстко зв'язана з ножем 7 і вільно посаджена на нерухому вісь 8, яка нижнім кінцем з'єднана з гребінкою 9, жорстко закріпленої на корпусі 1, а верхнім кінцем заходить в притискну головку 10. Ніж 7 виконаний у вигляді диска з зубами 11 і центральним отвором 12 для жорсткого з'єднання з конічною шестірнею 6. Ріжучі кромки 13 зубів 11 ножа 7 мають криволінійну форму (наприклад, по дузі ексцентричного кола чи логарифмічної спіралі). Гребінка 9 являє собою пластину з зубами 14, розташованими напівколом. Вона має поперечні пази 15 для кріплення до корпуса 1 і гніздо 16 під нижній кінець осі. Машинка працює таким чином. Крутний момент від валу електродвигуна 2 через понижуючий редуктор 3, валик 4 та конічну передачу 5, 6 передається на дисковий ніж 7. Ріжучі кромки 13 зубів 11 ножа 7 взаємодіють із зубцями 14 гребінки 9 і зрізають вовну при ручному переміщенні машинки по тілу тварини. Регулювання притискання ножа до гребінки здійснюється зміною зусилля пружини 17 за допомогою притискної головки 10, причому верхнім кінцем пружина упирається в дно головки, а нижнім - в шайбу 18 на веденій шестірні.
