Швейна машинка

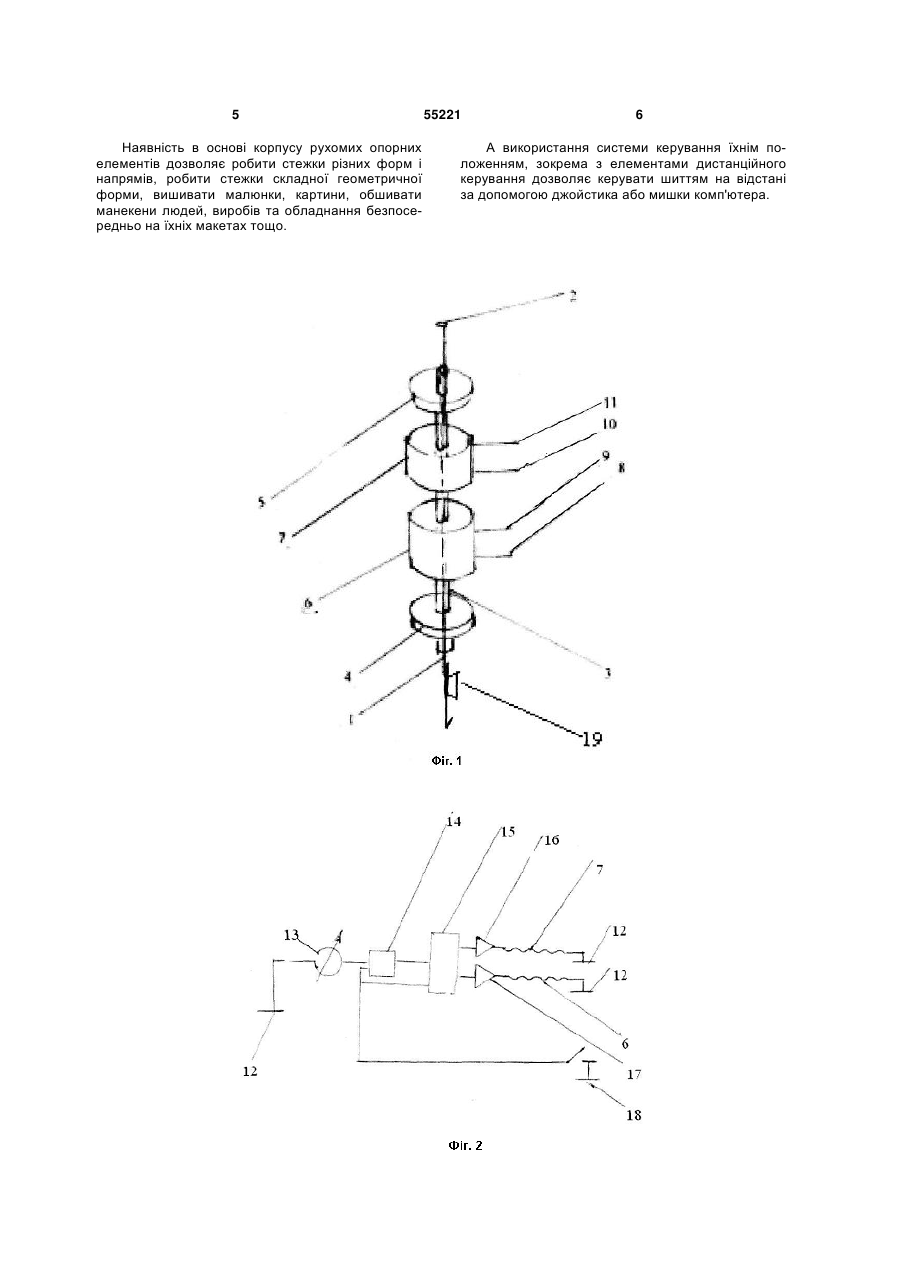

1. Швейна машинка, що містить корпус, механізм руху голки, електричний двигун лінійного типу, що містить статор, який виконано в вигляді магнітопроводу-котушки, та якір двигуна, а також систему керування, що містить джерело електричної U 2 (19) 1 3 Причина недоліку - наявність якоря, який вимагає збільшення витрат електроенергії, та використання пружин для повернення якоря в початкове положення. Для усунення цих недоліків в швейній машинці, що має корпус, механізм руху голки, електричний двигун лінійного типу, що містить статор, який виконано в вигляді магнітопроводу-котушки, та якір двигуна, а також систему керування, що містить джерело електричної енергії, дроти, вимикач та механічний обмежник ходу якоря, для забезпечення зменшення розмірів електродвигуна та витрат електроенергії на його роботу було розв'язано задачу щодо усунення якоря та пружин. Для цього швейна машинка має додатковий магнітопровід-котушку, розміщену вище основної котушки, а також напрямну голки, немагнітну і діелектричну, а голку розміщено в напрямній, що розміщена в отворах котушок, а два постійних магніти розміщені на напрямній нижче і вище основної і додаткової котушок, при цьому система керування додатково має генератор імпульсів - п'єзоелемент, тригер, два підсилювачі, 2 котушки, герконові реле. У ланцюзі послідовно розміщені педаль регулювання швидкості, генератор імпульсів, тригер, два паралельних підсилювача, магнітопровідкотушку і додатковий магнітопровід-котушку, геркон та постійний магніт, закріплений внизу голки, засоби регулювання сили проникнення голки, виконані в вигляді потенціометру. Крім того, для фіксації початкового положення голки і усунення її випадання голка має шляпку, розміри якої в попереку більше відповідних розмірів напрямної в 1,1-1,4 рази. Також для керування шиттям на відстані та керуванням кількома машинками водночас в основу корпусу вмонтовано рухомі опорні елементи, зокрема з системою керування положенням рухомих опорних елементів з можливістю дистанційного керування. Суть корисної моделі пояснюється кресленнями, де на фігурі 1 зображено електричний лінійний двигун з напрямною і голкою, а на фігурі 2 - система керування. Швейна машинка має корпус (не зображений), голку 1, голка має шляпку 2, яка має поперечні розміри, більші поперечних розмірів напрямної в 1,1-1,4 рази. Голка розміщена в напрямній 3, яка є діелектричною і немагнітною. Зверху і знизу на напрямній 3 розміщено постійні магніти 4 і 5 з отворами в середині кожний. Механізм руху швейної машинки складається з електричного двигуна лінійного типу, який містить статор, що виконаний в вигляді магнітопроводу-котушки 6 та додаткового магнітопроводу-котушки 7, розміщеного вище основної котушки 6. Котушки дротами 8, 9, 10, 11 приєднані до системи керування швейної машинки. В якості якіра двигуна використано голку 1. Система керування швейної машинки містить джерело постійного електричного струму 12, потенціометр 13, генератор імульсів - п'єзоелектрик 14, тригер 15, два підсилювачі 16 і 17, герконове реле 18 і розміщений в нижній частині голки 1 постійний магніт 19 - засоби регулювання проникнення голки в тканину. В електричному ланцюзі послідовно розміщені джерело електричної енергії 12, потен 55221 4 ціометр 13, генератор імпульсів 14, тригер 15, два паралельних підсилювача 16 і 17, з яких підсилювач 16 підключений до додаткового магнітопроводу-котушки 7, а підсилювач 17 - до магнітопроводу-котушки 6, герконове реле 18. В основу корпусу вмонтовано рухомі опорні елементи, що мають систему керування їхнім положенням, зокрема з елементами дистанційного керування (не зображені). Опорні елементи можуть бути кулькоподібними (не наведені). Пересування корпусу можливе вручну або за допомогою лінійного двигуна (не наведений). При цьому конфігурація магнітного поля двигуна може бути обрана такою, що забезпечить пересування в горизонтальній, вертикальній та фронтальній площині. Для виробів певної форми і розмірів її слід визначати та забезпечувати заздалегідь. Швейна машинка працює так. На початку роботи голка 1 розміщена в напрямній 3 і утримується постійними магнітами 4 і 5. В її вушко (не наведене) просовують верхню нитку (не наведена). При виведенні потенціометра 13 з нульового положення струм від джерела постійного електричного струму 12 надходить на п'єзоелектрик 14, який генерує імпульс «1» на тригер 15, який передає його на додаткового магнітопроводу-котушки 7, який втягує голку 1. Голка 1, опускаючись, прокалує тканину (не зображена) і постійним магнітом 19 відключає герконове реле 18. При цьому верхня нитка (не наведена) просувається голкою 1 в зроблений отвір і залишається в ньому. В петлю верхньої голки, яка при цьому виникла, входить нижня нитка від човника (не наведені). Електричний ланцюг розмикається, і додатковий магнітопровід-котушка 7 знеструмлюється. У цей час генератор імпульсів 14 генерує імпульс «0», і тригер 15 подає його на магнітопровідкотушку 6. Він спрацьовує і втягує голку 1 вгору. Шляпка 2 утримує голку 1 від просування нижче ніж потрібно, а напрямна 3 не дає їй відхилятись вбік. Процес повторюється. І кожного разу нижня нитка човником просувається в нову петлю верхньої нитки. Під час цього процесу верхня і нижня нитки утворюють стежки. По закінченні шиття вимикач вимикають і голка повертається в початкову позицію. При необхідності збільшення швидкості шиття потенціометр 13 переводять у відповідне положення, і електричний струм більш потужно спрямовується на магнітопровід-котушку 6, яка знову втягує голку 1 і проколює тканину з більшою силою. Така конструкція дозволяє не тільки значно зменшити вагу за рахунок відмови від складної механічної системи перетворення обертальної енергії електричного двигуна в рух голки, або зменшити розміри лінійного електродвигуна, в заодно і розміри та матеріалоємність корпусу, а й зробити швейну машинку значно менших розмірів, рухомою дистанційно. Кулькоподібність опорних елементів дозволяє легко переміщувати корпус швейної машинки по поверхні, на якій вона знаходиться, залишаючи тканину нерухомою. 5 Наявність в основі корпусу рухомих опорних елементів дозволяє робити стежки різних форм і напрямів, робити стежки складної геометричної форми, вишивати малюнки, картини, обшивати манекени людей, виробів та обладнання безпосередньо на їхніх макетах тощо. 55221 6 А використання системи керування їхнім положенням, зокрема з елементами дистанційного керування дозволяє керувати шиттям на відстані за допомогою джойстика або мишки комп'ютера. 7 Комп’ютерна верстка М. Ломалова 55221 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
