Спосіб вдавлювання паль

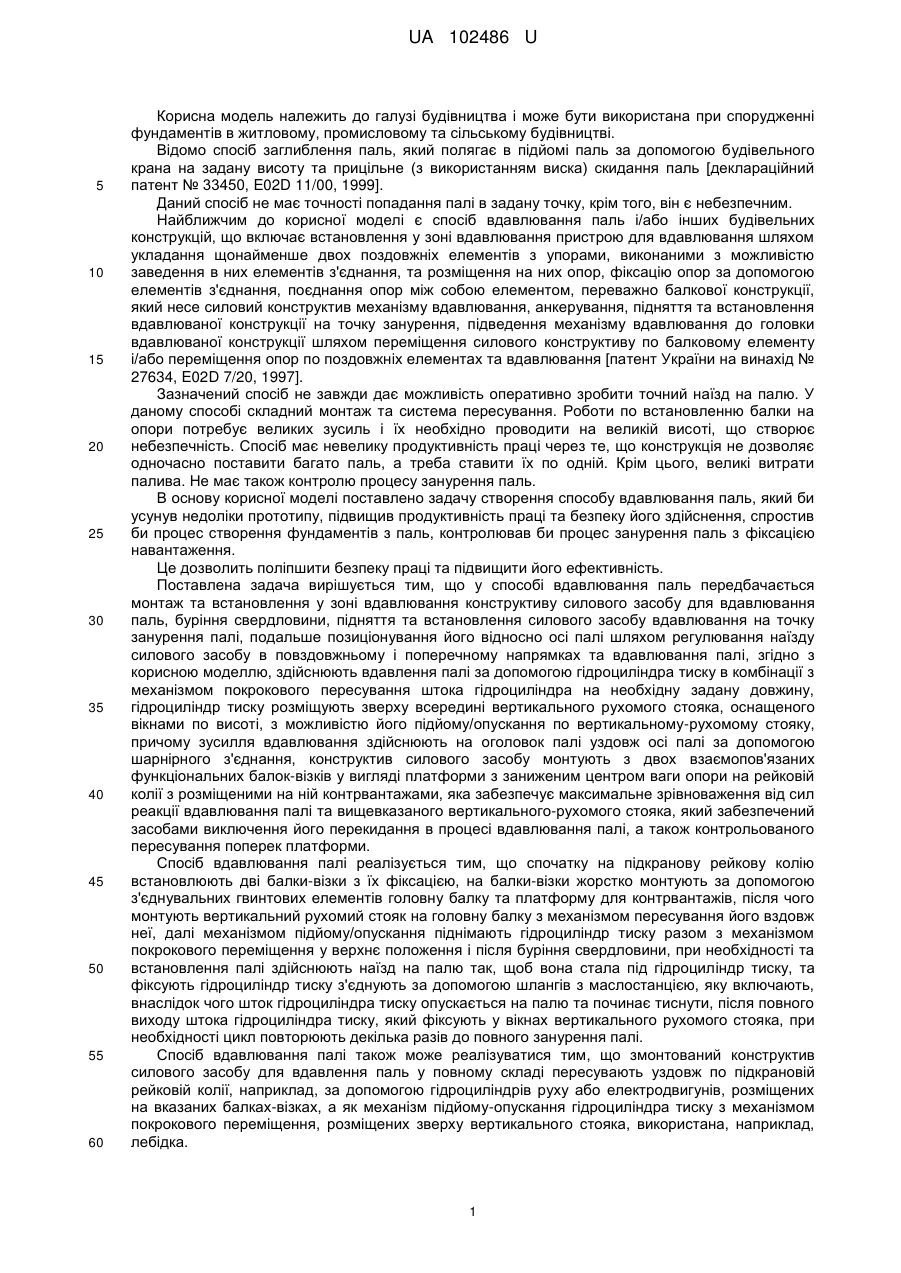

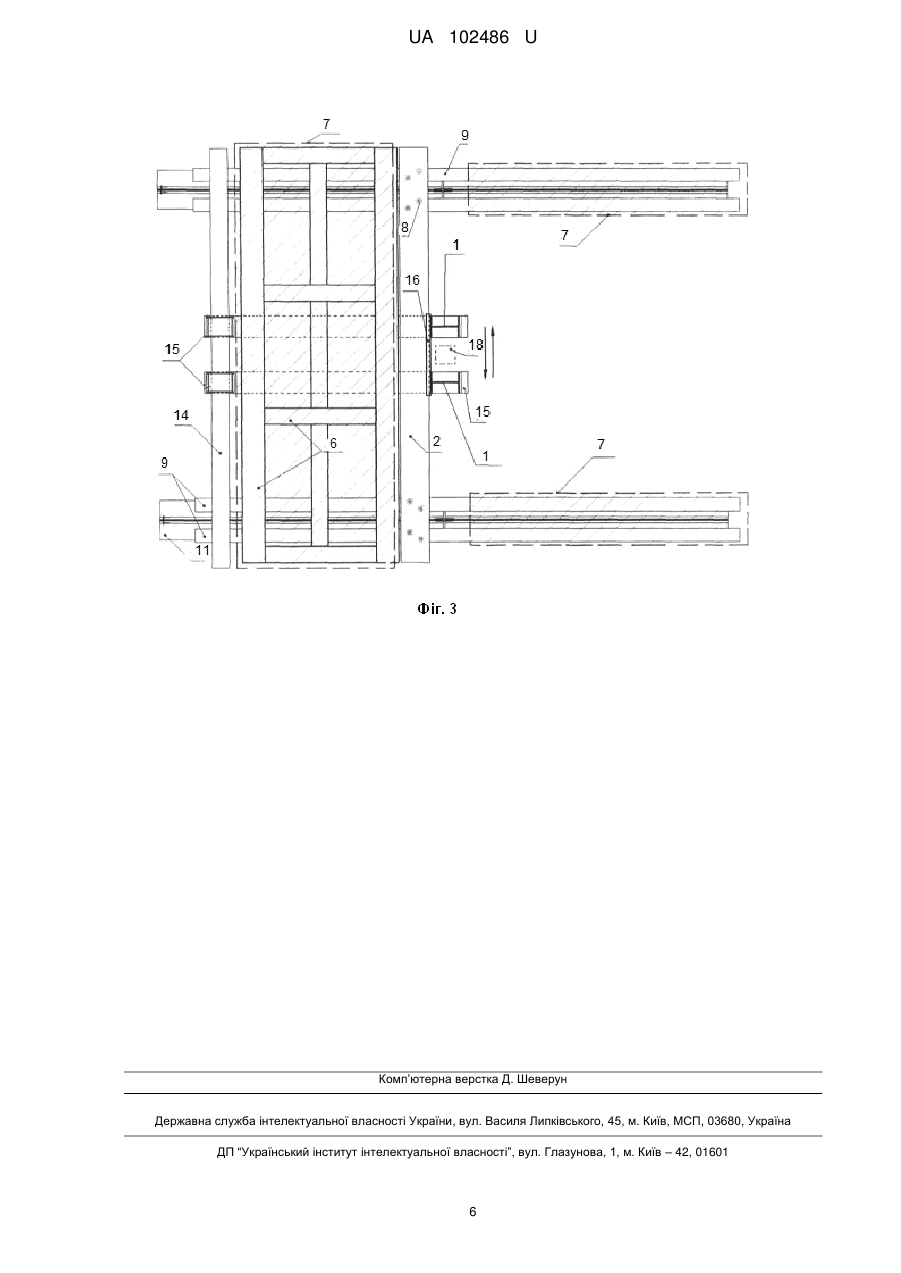

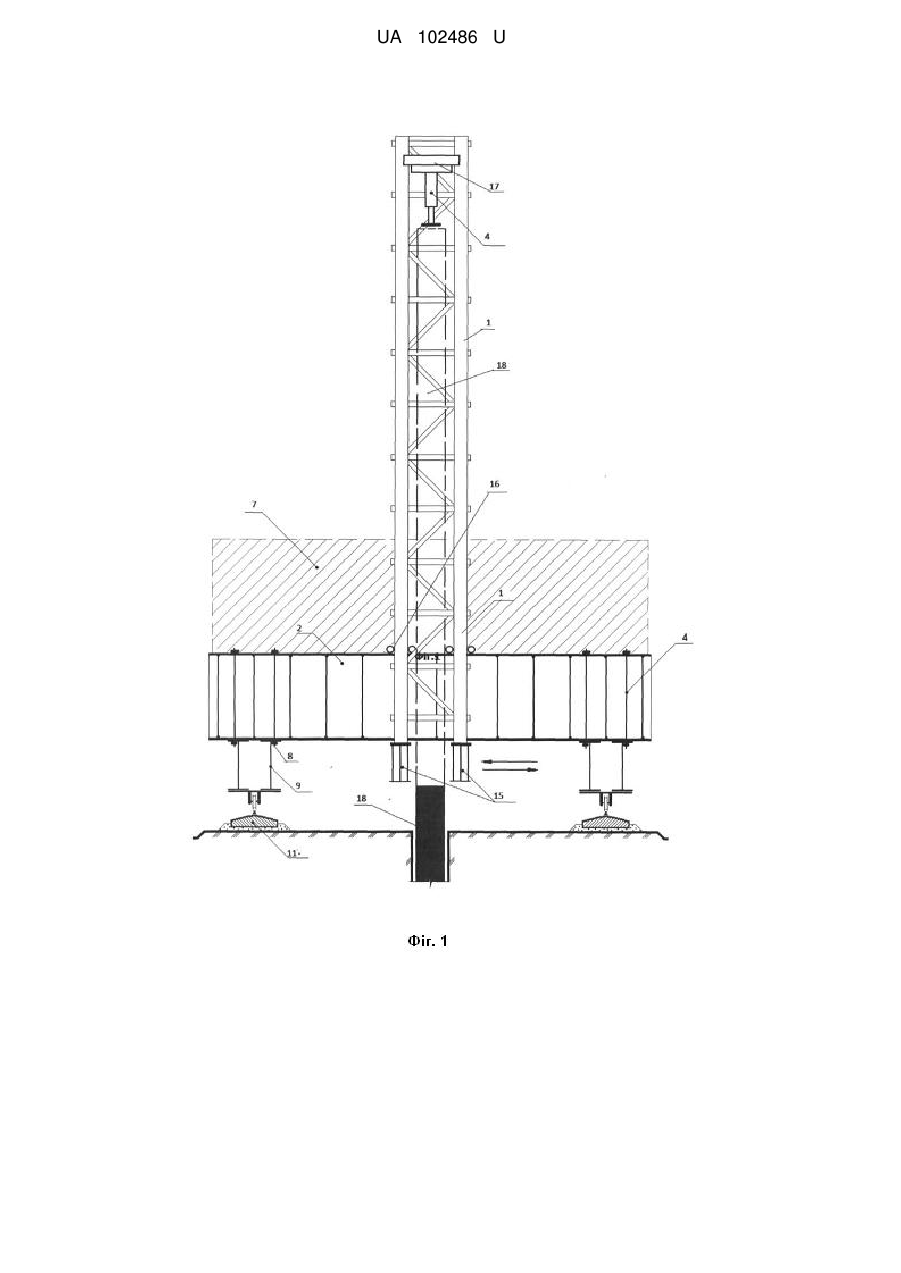

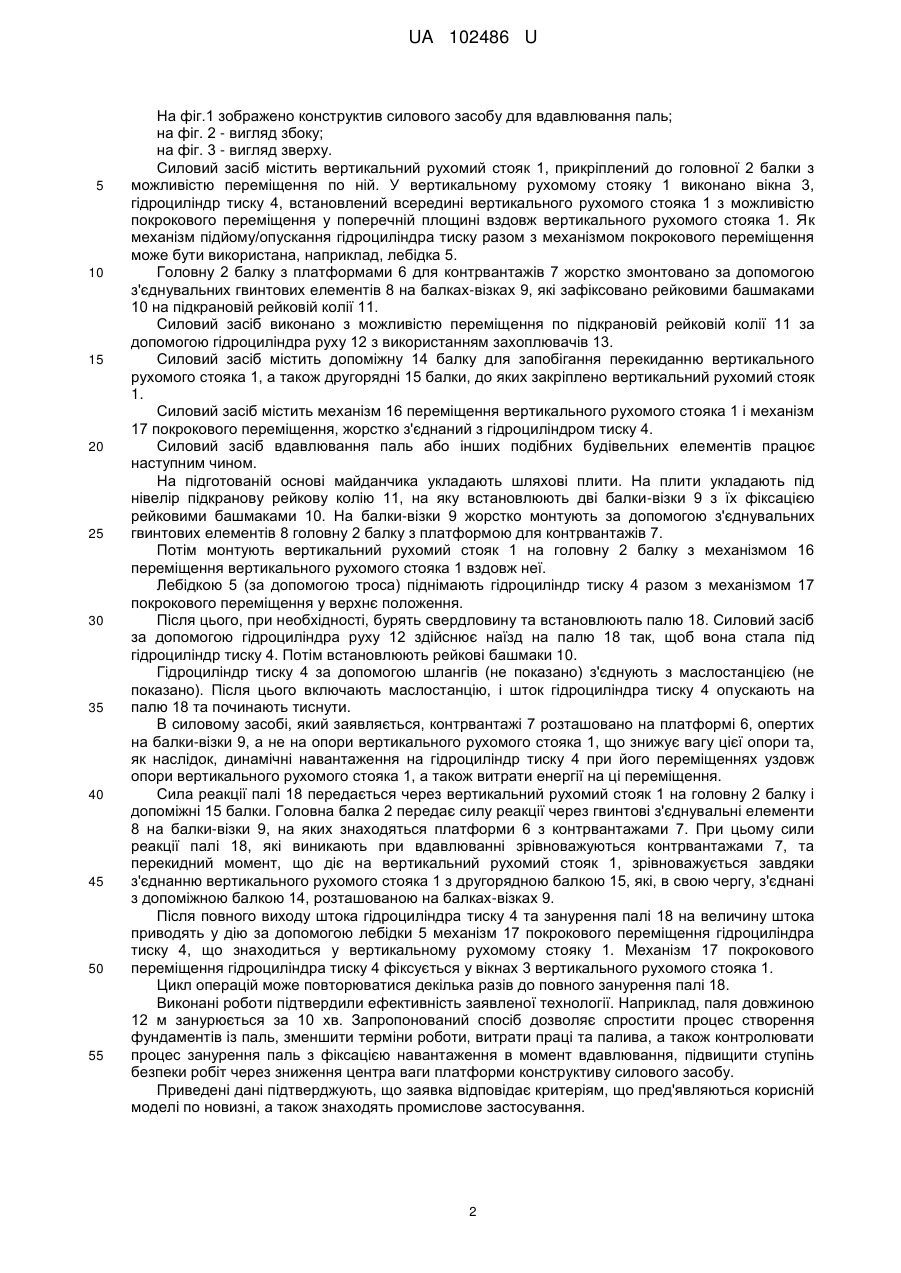

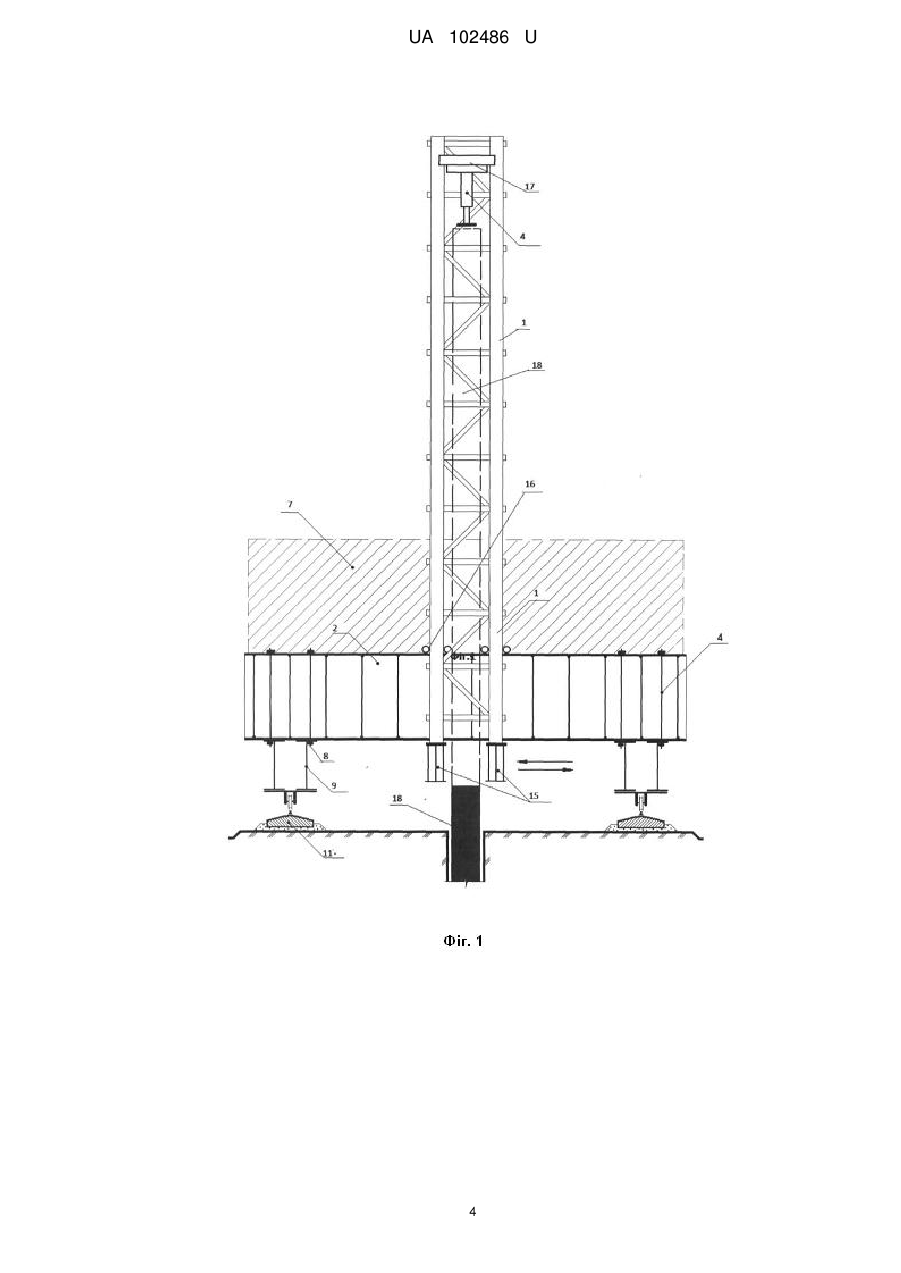

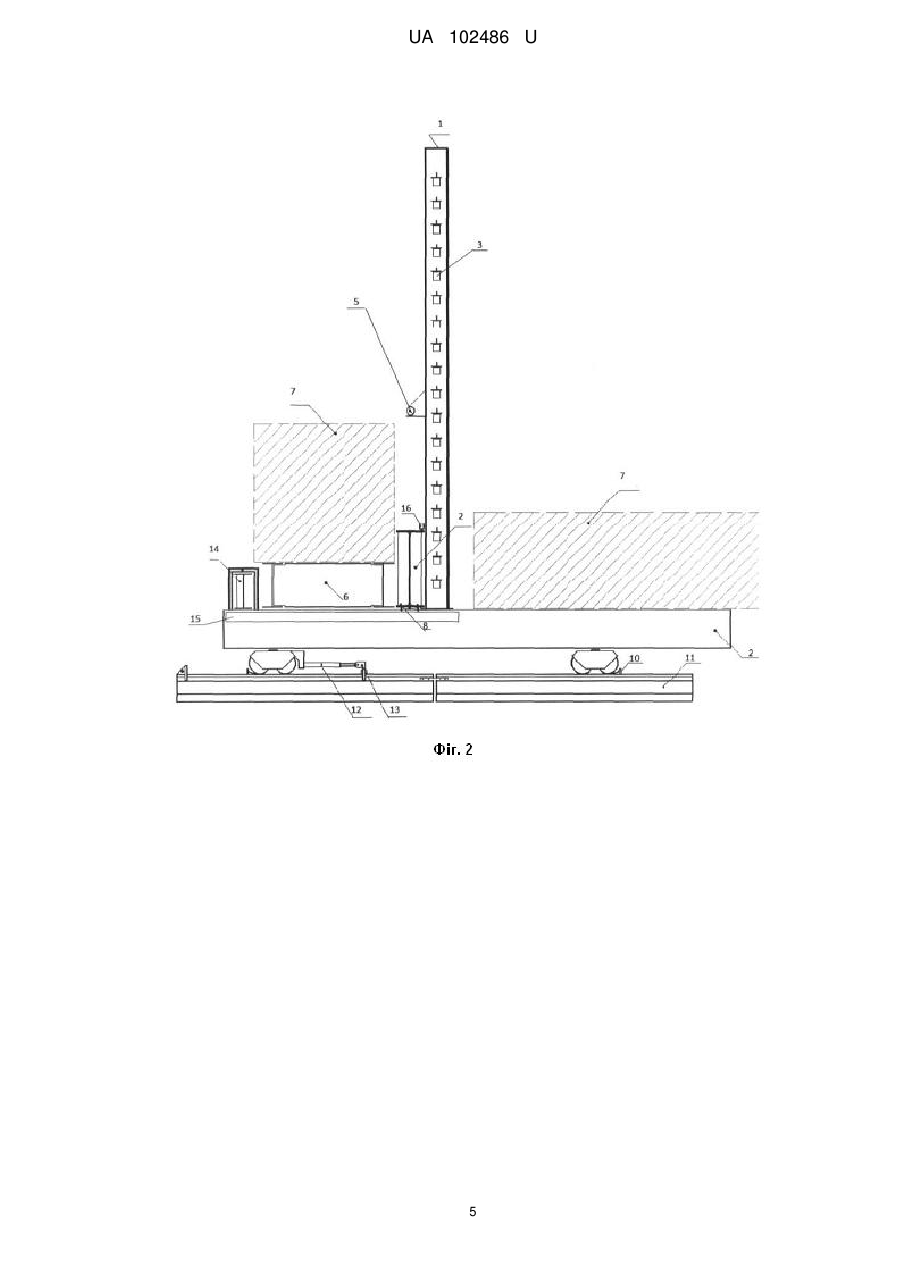

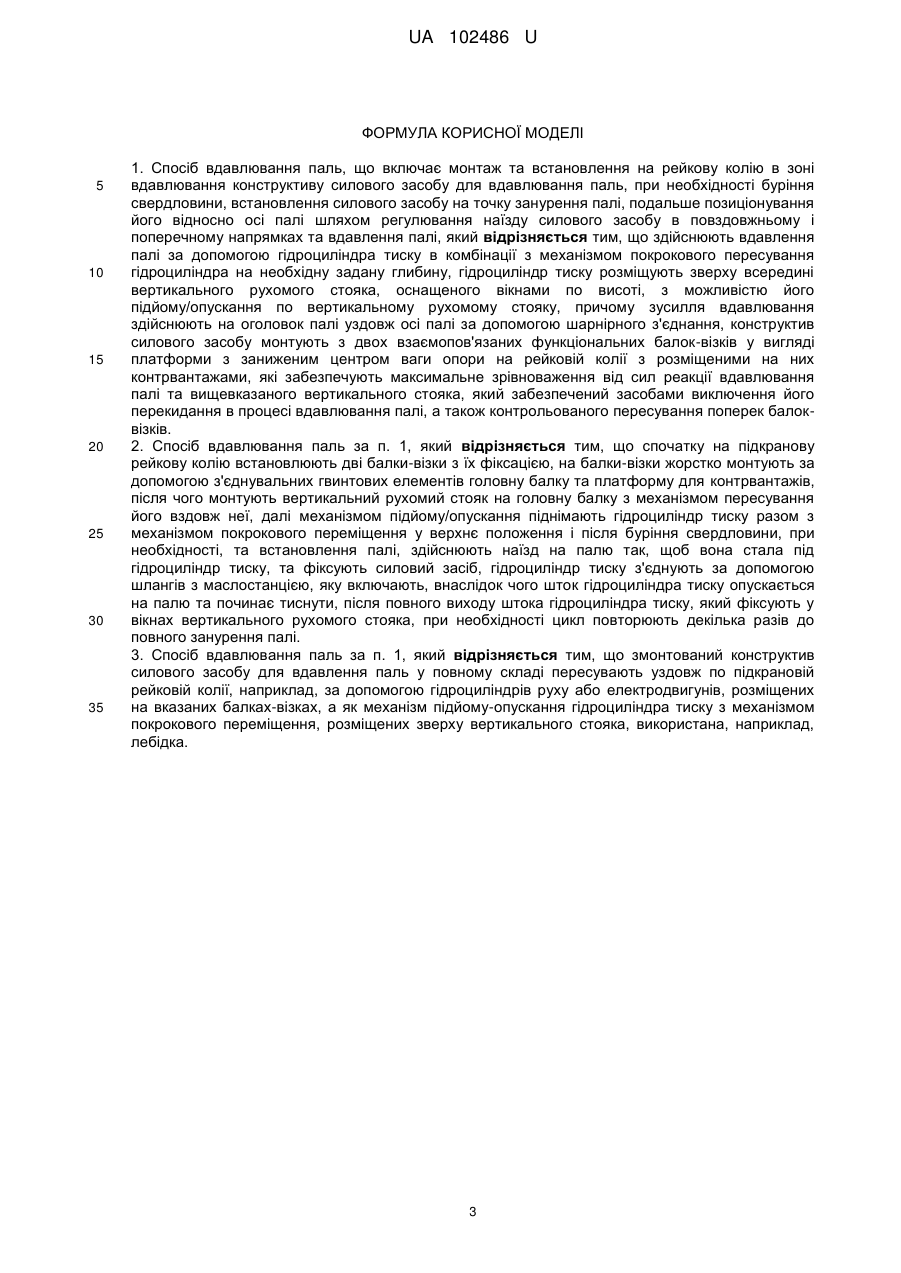

Реферат: Спосіб вдавлювання паль полягає у тому, що здійснюють вдавлення палі за допомогою гідроциліндра тиску в комбінації з механізмом покрокового пересування гідроциліндра на необхідну задану глибину. Гідроциліндр тиску розміщують зверху всередині вертикального рухомого стояка, оснащеного вікнами по висоті, з можливістю його підйому/опускання по вертикальному рухомому стояку. При цьому зусилля вдавлювання здійснюють на оголовок палі уздовж осі палі за допомогою шарнірного з'єднання. Конструктив силового засобу монтують з двох взаємопов'язаних функціональних балок-візків у вигляді платформи з заниженим центром ваги опори на рейковій колії з розміщеними на них контрвантажами, які забезпечують максимальне зрівноваження від сил реакції вдавлювання палі та вищевказаного вертикального стояка, який забезпечений засобами виключення його перекидання в процесі вдавлювання палі, а також контрольованого пересування поперек балок-візків. UA 102486 U (12) UA 102486 U UA 102486 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при спорудженні фундаментів в житловому, промисловому та сільському будівництві. Відомо спосіб заглиблення паль, який полягає в підйомі паль за допомогою будівельного крана на задану висоту та прицільне (з використанням виска) скидання паль [деклараційний патент № 33450, E02D 11/00, 1999]. Даний спосіб не має точності попадання палі в задану точку, крім того, він є небезпечним. Найближчим до корисної моделі є спосіб вдавлювання паль і/або інших будівельних конструкцій, що включає встановлення у зоні вдавлювання пристрою для вдавлювання шляхом укладання щонайменше двох поздовжніх елементів з упорами, виконаними з можливістю заведення в них елементів з'єднання, та розміщення на них опор, фіксацію опор за допомогою елементів з'єднання, поєднання опор між собою елементом, переважно балкової конструкції, який несе силовий конструктив механізму вдавлювання, анкерування, підняття та встановлення вдавлюваної конструкції на точку занурення, підведення механізму вдавлювання до головки вдавлюваної конструкції шляхом переміщення силового конструктиву по балковому елементу і/або переміщення опор по поздовжніх елементах та вдавлювання [патент України на винахід № 27634, E02D 7/20, 1997]. Зазначений спосіб не завжди дає можливість оперативно зробити точний наїзд на палю. У даному способі складний монтаж та система пересування. Роботи по встановленню балки на опори потребує великих зусиль і їх необхідно проводити на великій висоті, що створює небезпечність. Спосіб має невелику продуктивність праці через те, що конструкція не дозволяє одночасно поставити багато паль, а треба ставити їх по одній. Крім цього, великі витрати палива. Не має також контролю процесу занурення паль. В основу корисної моделі поставлено задачу створення способу вдавлювання паль, який би усунув недоліки прототипу, підвищив продуктивність праці та безпеку його здійснення, спростив би процес створення фундаментів з паль, контролював би процес занурення паль з фіксацією навантаження. Це дозволить поліпшити безпеку праці та підвищити його ефективність. Поставлена задача вирішується тим, що у способі вдавлювання паль передбачається монтаж та встановлення у зоні вдавлювання конструктиву силового засобу для вдавлювання паль, буріння свердловини, підняття та встановлення силового засобу вдавлювання на точку занурення палі, подальше позиціонування його відносно осі палі шляхом регулювання наїзду силового засобу в повздовжньому і поперечному напрямках та вдавлювання палі, згідно з корисною моделлю, здійснюють вдавлення палі за допомогою гідроциліндра тиску в комбінації з механізмом покрокового пересування штока гідроциліндра на необхідну задану довжину, гідроциліндр тиску розміщують зверху всередині вертикального рухомого стояка, оснащеного вікнами по висоті, з можливістю його підйому/опускання по вертикальному-рухомому стояку, причому зусилля вдавлювання здійснюють на оголовок палі уздовж осі палі за допомогою шарнірного з'єднання, конструктив силового засобу монтують з двох взаємопов'язаних функціональних балок-візків у вигляді платформи з заниженим центром ваги опори на рейковій колії з розміщеними на ній контрвантажами, яка забезпечує максимальне зрівноваження від сил реакції вдавлювання палі та вищевказаного вертикального-рухомого стояка, який забезпечений засобами виключення його перекидання в процесі вдавлювання палі, а також контрольованого пересування поперек платформи. Спосіб вдавлювання палі реалізується тим, що спочатку на підкранову рейкову колію встановлюють дві балки-візки з їх фіксацією, на балки-візки жорстко монтують за допомогою з'єднувальних гвинтових елементів головну балку та платформу для контрвантажів, після чого монтують вертикальний рухомий стояк на головну балку з механізмом пересування його вздовж неї, далі механізмом підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення і після буріння свердловини, при необхідності та встановлення палі здійснюють наїзд на палю так, щоб вона стала під гідроциліндр тиску, та фіксують гідроциліндр тиску з'єднують за допомогою шлангів з маслостанцією, яку включають, внаслідок чого шток гідроциліндра тиску опускається на палю та починає тиснути, після повного виходу штока гідроциліндра тиску, який фіксують у вікнах вертикального рухомого стояка, при необхідності цикл повторюють декілька разів до повного занурення палі. Спосіб вдавлювання палі також може реалізуватися тим, що змонтований конструктив силового засобу для вдавлення паль у повному складі пересувають уздовж по підкрановій рейковій колії, наприклад, за допомогою гідроциліндрів руху або електродвигунів, розміщених на вказаних балках-візках, а як механізм підйому-опускання гідроциліндра тиску з механізмом покрокового переміщення, розміщених зверху вертикального стояка, використана, наприклад, лебідка. 1 UA 102486 U 5 10 15 20 25 30 35 40 45 50 55 На фіг.1 зображено конструктив силового засобу для вдавлювання паль; на фіг. 2 - вигляд збоку; на фіг. 3 - вигляд зверху. Силовий засіб містить вертикальний рухомий стояк 1, прикріплений до головної 2 балки з можливістю переміщення по ній. У вертикальному рухомому стояку 1 виконано вікна 3, гідроциліндр тиску 4, встановлений всередині вертикального рухомого стояка 1 з можливістю покрокового переміщення у поперечній площині вздовж вертикального рухомого стояка 1. Як механізм підйому/опускання гідроциліндра тиску разом з механізмом покрокового переміщення може бути використана, наприклад, лебідка 5. Головну 2 балку з платформами 6 для контрвантажів 7 жорстко змонтовано за допомогою з'єднувальних гвинтових елементів 8 на балках-візках 9, які зафіксовано рейковими башмаками 10 на підкрановій рейковій колії 11. Силовий засіб виконано з можливістю переміщення по підкрановій рейковій колії 11 за допомогою гідроциліндра руху 12 з використанням захоплювачів 13. Силовий засіб містить допоміжну 14 балку для запобігання перекиданню вертикального рухомого стояка 1, а також другорядні 15 балки, до яких закріплено вертикальний рухомий стояк 1. Силовий засіб містить механізм 16 переміщення вертикального рухомого стояка 1 і механізм 17 покрокового переміщення, жорстко з'єднаний з гідроциліндром тиску 4. Силовий засіб вдавлювання паль або інших подібних будівельних елементів працює наступним чином. На підготованій основі майданчика укладають шляхові плити. На плити укладають під нівелір підкранову рейкову колію 11, на яку встановлюють дві балки-візки 9 з їх фіксацією рейковими башмаками 10. На балки-візки 9 жорстко монтують за допомогою з'єднувальних гвинтових елементів 8 головну 2 балку з платформою для контрвантажів 7. Потім монтують вертикальний рухомий стояк 1 на головну 2 балку з механізмом 16 переміщення вертикального рухомого стояка 1 вздовж неї. Лебідкою 5 (за допомогою троса) піднімають гідроциліндр тиску 4 разом з механізмом 17 покрокового переміщення у верхнє положення. Після цього, при необхідності, бурять свердловину та встановлюють палю 18. Силовий засіб за допомогою гідроциліндра руху 12 здійснює наїзд на палю 18 так, щоб вона стала під гідроциліндр тиску 4. Потім встановлюють рейкові башмаки 10. Гідроциліндр тиску 4 за допомогою шлангів (не показано) з'єднують з маслостанцією (не показано). Після цього включають маслостанцію, і шток гідроциліндра тиску 4 опускають на палю 18 та починають тиснути. В силовому засобі, який заявляється, контрвантажі 7 розташовано на платформі 6, опертих на балки-візки 9, а не на опори вертикального рухомого стояка 1, що знижує вагу цієї опори та, як наслідок, динамічні навантаження на гідроциліндр тиску 4 при його переміщеннях уздовж опори вертикального рухомого стояка 1, а також витрати енергії на ці переміщення. Сила реакції палі 18 передається через вертикальний рухомий стояк 1 на головну 2 балку і допоміжні 15 балки. Головна балка 2 передає силу реакції через гвинтові з'єднувальні елементи 8 на балки-візки 9, на яких знаходяться платформи 6 з контрвантажами 7. При цьому сили реакції палі 18, які виникають при вдавлюванні зрівноважуються контрвантажами 7, та перекидний момент, що діє на вертикальний рухомий стояк 1, зрівноважується завдяки з'єднанню вертикального рухомого стояка 1 з другорядною балкою 15, які, в свою чергу, з'єднані з допоміжною балкою 14, розташованою на балках-візках 9. Після повного виходу штока гідроциліндра тиску 4 та занурення палі 18 на величину штока приводять у дію за допомогою лебідки 5 механізм 17 покрокового переміщення гідроциліндра тиску 4, що знаходиться у вертикальному рухомому стояку 1. Механізм 17 покрокового переміщення гідроциліндра тиску 4 фіксується у вікнах 3 вертикального рухомого стояка 1. Цикл операцій може повторюватися декілька разів до повного занурення палі 18. Виконані роботи підтвердили ефективність заявленої технології. Наприклад, паля довжиною 12 м занурюється за 10 хв. Запропонований спосіб дозволяє спростити процес створення фундаментів із паль, зменшити терміни роботи, витрати праці та палива, а також контролювати процес занурення паль з фіксацією навантаження в момент вдавлювання, підвищити ступінь безпеки робіт через зниження центра ваги платформи конструктиву силового засобу. Приведені дані підтверджують, що заявка відповідає критеріям, що пред'являються корисній моделі по новизні, а також знаходять промислове застосування. 2 UA 102486 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Спосіб вдавлювання паль, що включає монтаж та встановлення на рейкову колію в зоні вдавлювання конструктиву силового засобу для вдавлювання паль, при необхідності буріння свердловини, встановлення силового засобу на точку занурення палі, подальше позиціонування його відносно осі палі шляхом регулювання наїзду силового засобу в повздовжньому і поперечному напрямках та вдавлення палі, який відрізняється тим, що здійснюють вдавлення палі за допомогою гідроциліндра тиску в комбінації з механізмом покрокового пересування гідроциліндра на необхідну задану глибину, гідроциліндр тиску розміщують зверху всередині вертикального рухомого стояка, оснащеного вікнами по висоті, з можливістю його підйому/опускання по вертикальному рухомому стояку, причому зусилля вдавлювання здійснюють на оголовок палі уздовж осі палі за допомогою шарнірного з'єднання, конструктив силового засобу монтують з двох взаємопов'язаних функціональних балок-візків у вигляді платформи з заниженим центром ваги опори на рейковій колії з розміщеними на них контрвантажами, які забезпечують максимальне зрівноваження від сил реакції вдавлювання палі та вищевказаного вертикального стояка, який забезпечений засобами виключення його перекидання в процесі вдавлювання палі, а також контрольованого пересування поперек балоквізків. 2. Спосіб вдавлювання паль за п. 1, який відрізняється тим, що спочатку на підкранову рейкову колію встановлюють дві балки-візки з їх фіксацією, на балки-візки жорстко монтують за допомогою з'єднувальних гвинтових елементів головну балку та платформу для контрвантажів, після чого монтують вертикальний рухомий стояк на головну балку з механізмом пересування його вздовж неї, далі механізмом підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення і після буріння свердловини, при необхідності, та встановлення палі, здійснюють наїзд на палю так, щоб вона стала під гідроциліндр тиску, та фіксують силовий засіб, гідроциліндр тиску з'єднують за допомогою шлангів з маслостанцією, яку включають, внаслідок чого шток гідроциліндра тиску опускається на палю та починає тиснути, після повного виходу штока гідроциліндра тиску, який фіксують у вікнах вертикального рухомого стояка, при необхідності цикл повторюють декілька разів до повного занурення палі. 3. Спосіб вдавлювання паль за п. 1, який відрізняється тим, що змонтований конструктив силового засобу для вдавлення паль у повному складі пересувають уздовж по підкрановій рейковій колії, наприклад, за допомогою гідроциліндрів руху або електродвигунів, розміщених на вказаних балках-візках, а як механізм підйому-опускання гідроциліндра тиску з механізмом покрокового переміщення, розміщених зверху вертикального стояка, використана, наприклад, лебідка. 3 UA 102486 U 4 UA 102486 U 5 UA 102486 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
