Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла

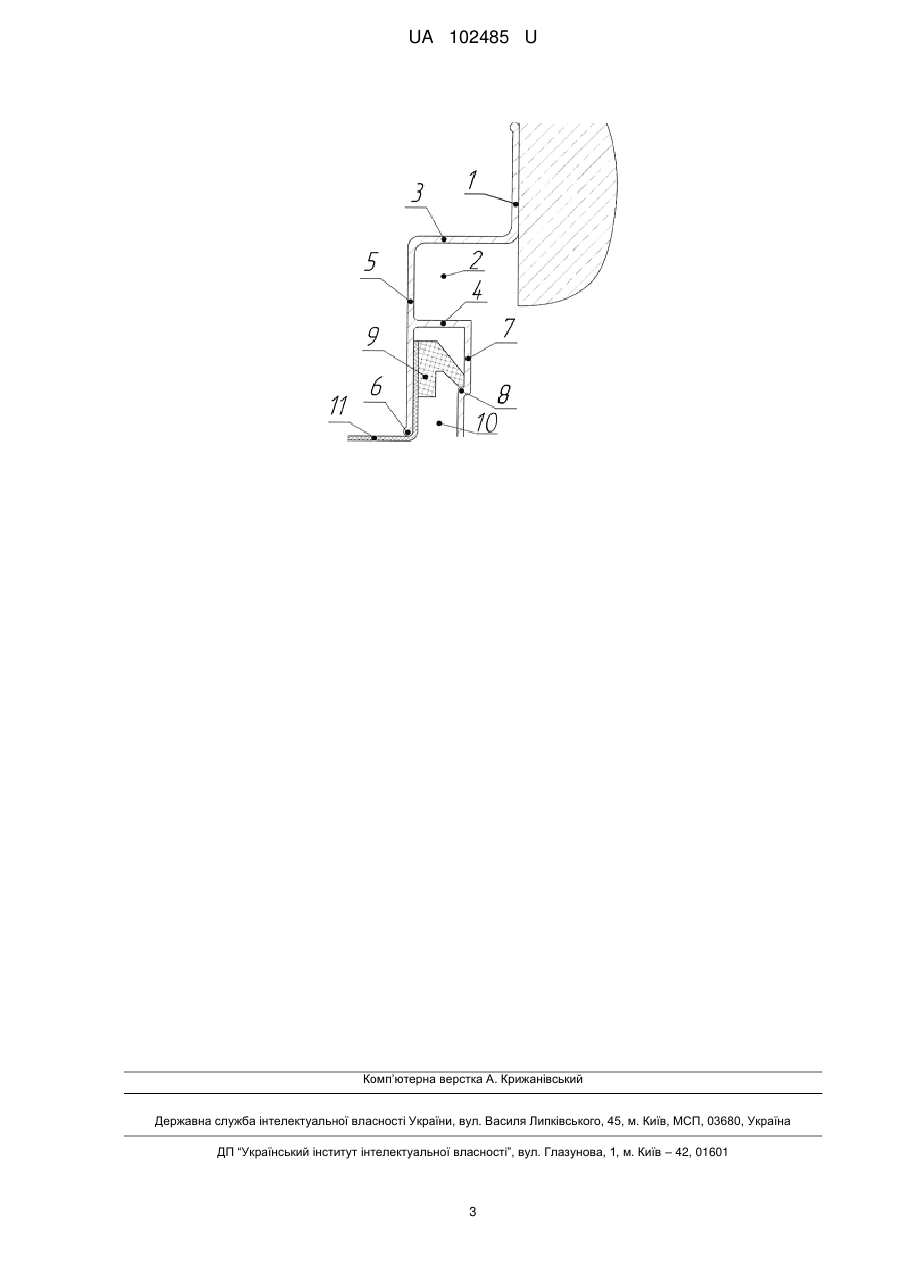

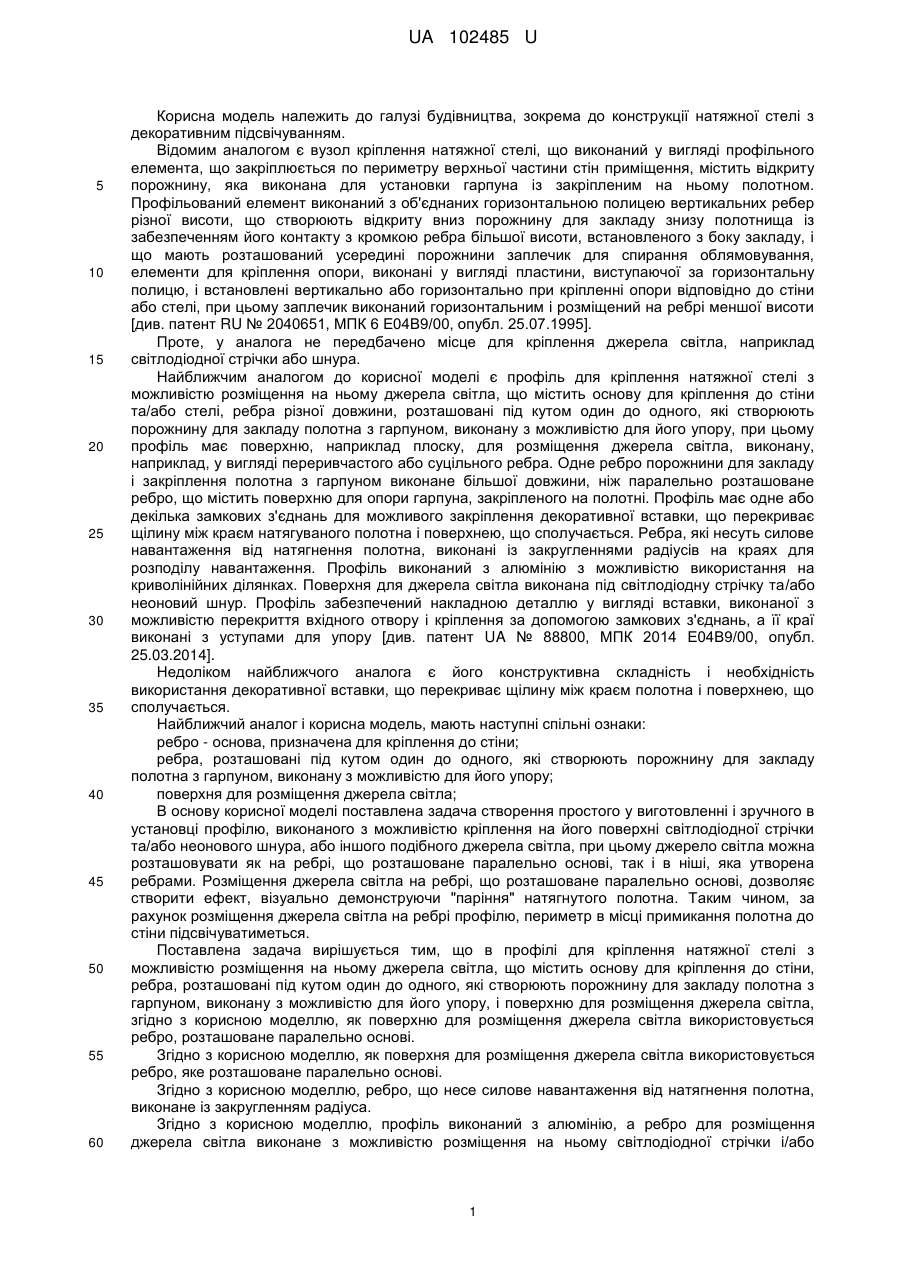

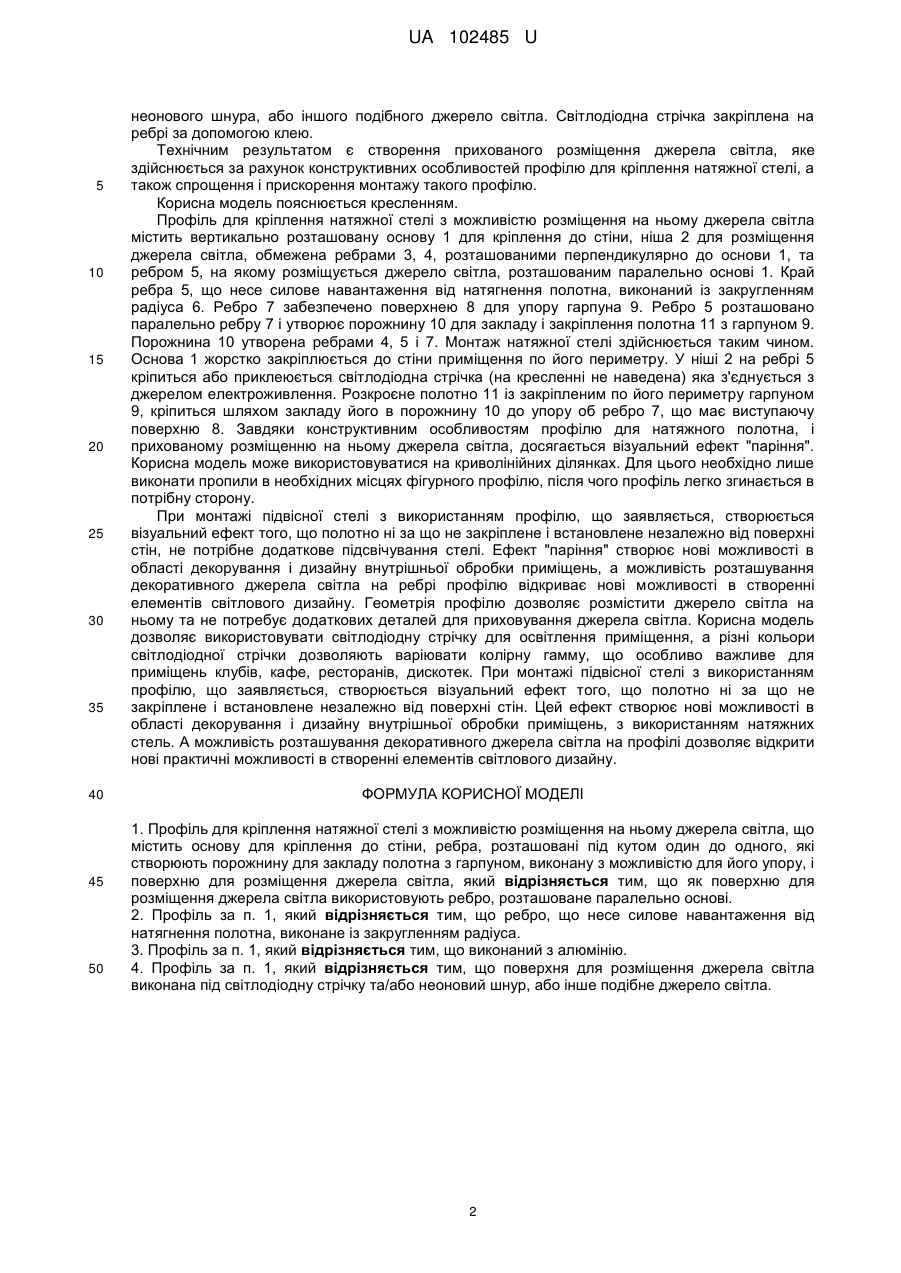

Реферат: Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела містить основу для кріплення до стіни, ребра, розташовані під кутом один до одного. створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його і поверхню для розміщення джерела світла. Як поверхню для розміщення джерела використовують ребро, розташоване паралельно основі. світла Ребра упору, світла UA 102485 U (12) UA 102485 U UA 102485 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до конструкції натяжної стелі з декоративним підсвічуванням. Відомим аналогом є вузол кріплення натяжної стелі, що виконаний у вигляді профільного елемента, що закріплюється по периметру верхньої частини стін приміщення, містить відкриту порожнину, яка виконана для установки гарпуна із закріпленим на ньому полотном. Профільований елемент виконаний з об'єднаних горизонтальною полицею вертикальних ребер різної висоти, що створюють відкриту вниз порожнину для закладу знизу полотнища із забезпеченням його контакту з кромкою ребра більшої висоти, встановленого з боку закладу, і що мають розташований усередині порожнини заплечик для спирання облямовування, елементи для кріплення опори, виконані у вигляді пластини, виступаючої за горизонтальну полицю, і встановлені вертикально або горизонтально при кріпленні опори відповідно до стіни або стелі, при цьому заплечик виконаний горизонтальним і розміщений на ребрі меншої висоти [див. патент RU № 2040651, МПК 6 Е04В9/00, опубл. 25.07.1995]. Проте, у аналога не передбачено місце для кріплення джерела світла, наприклад світлодіодної стрічки або шнура. Найближчим аналогом до корисної моделі є профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла, що містить основу для кріплення до стіни та/або стелі, ребра різної довжини, розташовані під кутом один до одного, які створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його упору, при цьому профіль має поверхню, наприклад плоску, для розміщення джерела світла, виконану, наприклад, у вигляді переривчастого або суцільного ребра. Одне ребро порожнини для закладу і закріплення полотна з гарпуном виконане більшої довжини, ніж паралельно розташоване ребро, що містить поверхню для опори гарпуна, закріпленого на полотні. Профіль має одне або декілька замкових з'єднань для можливого закріплення декоративної вставки, що перекриває щілину між краєм натягуваного полотна і поверхнею, що сполучається. Ребра, які несуть силове навантаження від натягнення полотна, виконані із закругленнями радіусів на краях для розподілу навантаження. Профіль виконаний з алюмінію з можливістю використання на криволінійних ділянках. Поверхня для джерела світла виконана під світлодіодну стрічку та/або неоновий шнур. Профіль забезпечений накладною деталлю у вигляді вставки, виконаної з можливістю перекриття вхідного отвору і кріплення за допомогою замкових з'єднань, а її краї виконані з уступами для упору [див. патент UA № 88800, МПК 2014 Е04В9/00, опубл. 25.03.2014]. Недоліком найближчого аналога є його конструктивна складність і необхідність використання декоративної вставки, що перекриває щілину між краєм полотна і поверхнею, що сполучається. Найближчий аналог і корисна модель, мають наступні спільні ознаки: ребро - основа, призначена для кріплення до стіни; ребра, розташовані під кутом один до одного, які створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його упору; поверхня для розміщення джерела світла; В основу корисної моделі поставлена задача створення простого у виготовленні і зручного в установці профілю, виконаного з можливістю кріплення на його поверхні світлодіодної стрічки та/або неонового шнура, або іншого подібного джерела світла, при цьому джерело світла можна розташовувати як на ребрі, що розташоване паралельно основі, так і в ніші, яка утворена ребрами. Розміщення джерела світла на ребрі, що розташоване паралельно основі, дозволяє створити ефект, візуально демонструючи "паріння" натягнутого полотна. Таким чином, за рахунок розміщення джерела світла на ребрі профілю, периметр в місці примикання полотна до стіни підсвічуватиметься. Поставлена задача вирішується тим, що в профілі для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла, що містить основу для кріплення до стіни, ребра, розташовані під кутом один до одного, які створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його упору, і поверхню для розміщення джерела світла, згідно з корисною моделлю, як поверхню для розміщення джерела світла використовується ребро, розташоване паралельно основі. Згідно з корисною моделлю, як поверхня для розміщення джерела світла використовується ребро, яке розташоване паралельно основі. Згідно з корисною моделлю, ребро, що несе силове навантаження від натягнення полотна, виконане із закругленням радіуса. Згідно з корисною моделлю, профіль виконаний з алюмінію, а ребро для розміщення джерела світла виконане з можливістю розміщення на ньому світлодіодної стрічки і/або 1 UA 102485 U 5 10 15 20 25 30 35 40 45 50 неонового шнура, або іншого подібного джерело світла. Світлодіодна стрічка закріплена на ребрі за допомогою клею. Технічним результатом є створення прихованого розміщення джерела світла, яке здійснюється за рахунок конструктивних особливостей профілю для кріплення натяжної стелі, а також спрощення і прискорення монтажу такого профілю. Корисна модель пояснюється кресленням. Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла містить вертикально розташовану основу 1 для кріплення до стіни, ніша 2 для розміщення джерела світла, обмежена ребрами 3, 4, розташованими перпендикулярно до основи 1, та ребром 5, на якому розміщується джерело світла, розташованим паралельно основі 1. Край ребра 5, що несе силове навантаження від натягнення полотна, виконаний із закругленням радіуса 6. Ребро 7 забезпечено поверхнею 8 для упору гарпуна 9. Ребро 5 розташовано паралельно ребру 7 і утворює порожнину 10 для закладу і закріплення полотна 11 з гарпуном 9. Порожнина 10 утворена ребрами 4, 5 і 7. Монтаж натяжної стелі здійснюється таким чином. Основа 1 жорстко закріплюється до стіни приміщення по його периметру. У ніші 2 на ребрі 5 кріпиться або приклеюється світлодіодна стрічка (на кресленні не наведена) яка з'єднується з джерелом електроживлення. Розкроєне полотно 11 із закріпленим по його периметру гарпуном 9, кріпиться шляхом закладу його в порожнину 10 до упору об ребро 7, що має виступаючу поверхню 8. Завдяки конструктивним особливостям профілю для натяжного полотна, і прихованому розміщенню на ньому джерела світла, досягається візуальний ефект "паріння". Корисна модель може використовуватися на криволінійних ділянках. Для цього необхідно лише виконати пропили в необхідних місцях фігурного профілю, після чого профіль легко згинається в потрібну сторону. При монтажі підвісної стелі з використанням профілю, що заявляється, створюється візуальний ефект того, що полотно ні за що не закріплене і встановлене незалежно від поверхні стін, не потрібне додаткове підсвічування стелі. Ефект "паріння" створює нові можливості в області декорування і дизайну внутрішньої обробки приміщень, а можливість розташування декоративного джерела світла на ребрі профілю відкриває нові можливості в створенні елементів світлового дизайну. Геометрія профілю дозволяє розмістити джерело світла на ньому та не потребує додаткових деталей для приховування джерела світла. Корисна модель дозволяє використовувати світлодіодну стрічку для освітлення приміщення, а різні кольори світлодіодної стрічки дозволяють варіювати колірну гамму, що особливо важливе для приміщень клубів, кафе, ресторанів, дискотек. При монтажі підвісної стелі з використанням профілю, що заявляється, створюється візуальний ефект того, що полотно ні за що не закріплене і встановлене незалежно від поверхні стін. Цей ефект створює нові можливості в області декорування і дизайну внутрішньої обробки приміщень, з використанням натяжних стель. А можливість розташування декоративного джерела світла на профілі дозволяє відкрити нові практичні можливості в створенні елементів світлового дизайну. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Профіль для кріплення натяжної стелі з можливістю розміщення на ньому джерела світла, що містить основу для кріплення до стіни, ребра, розташовані під кутом один до одного, які створюють порожнину для закладу полотна з гарпуном, виконану з можливістю для його упору, і поверхню для розміщення джерела світла, який відрізняється тим, що як поверхню для розміщення джерела світла використовують ребро, розташоване паралельно основі. 2. Профіль за п. 1, який відрізняється тим, що ребро, що несе силове навантаження від натягнення полотна, виконане із закругленням радіуса. 3. Профіль за п. 1, який відрізняється тим, що виконаний з алюмінію. 4. Профіль за п. 1, який відрізняється тим, що поверхня для розміщення джерела світла виконана під світлодіодну стрічку та/або неоновий шнур, або інше подібне джерело світла. 2 UA 102485 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
