Протипожежне засклення

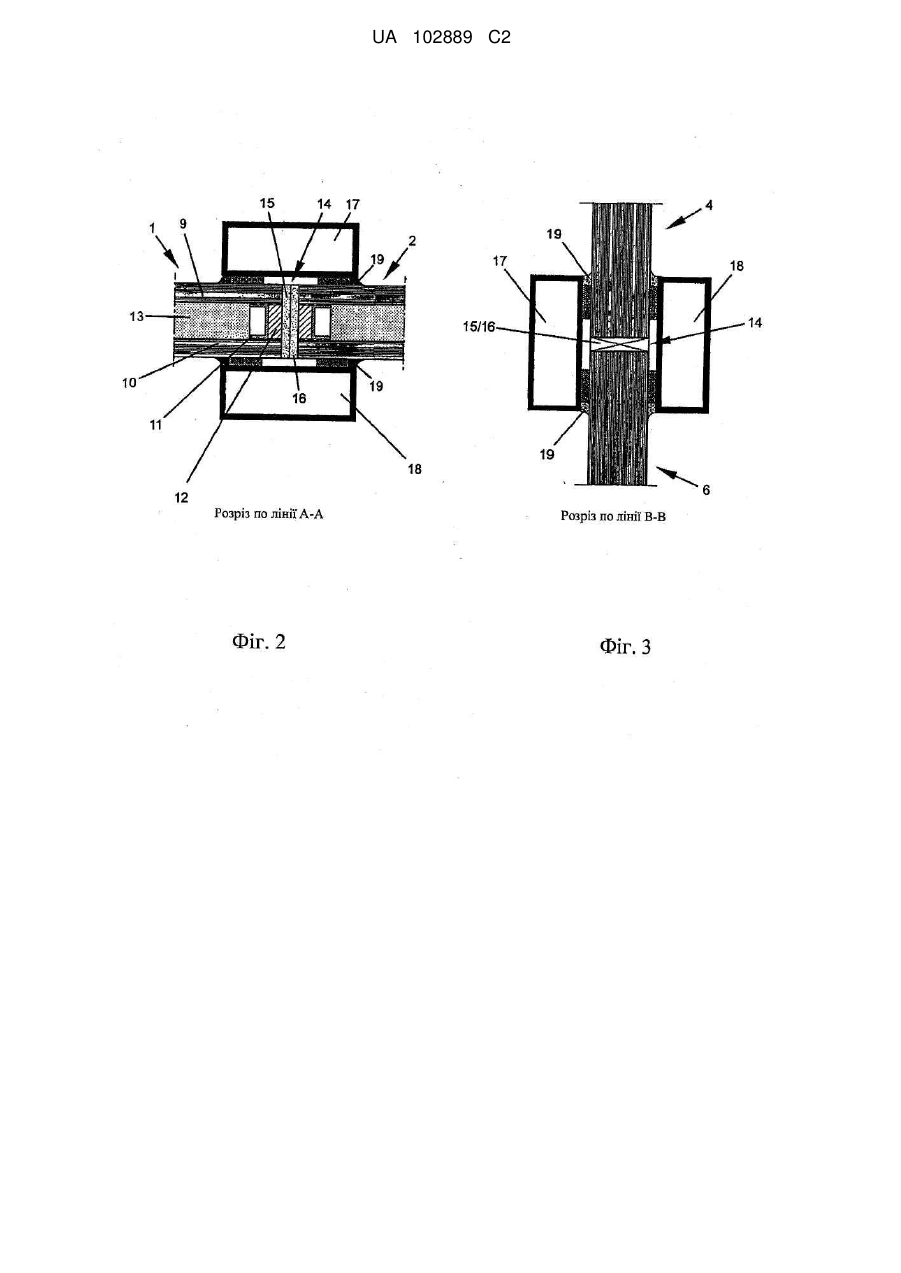

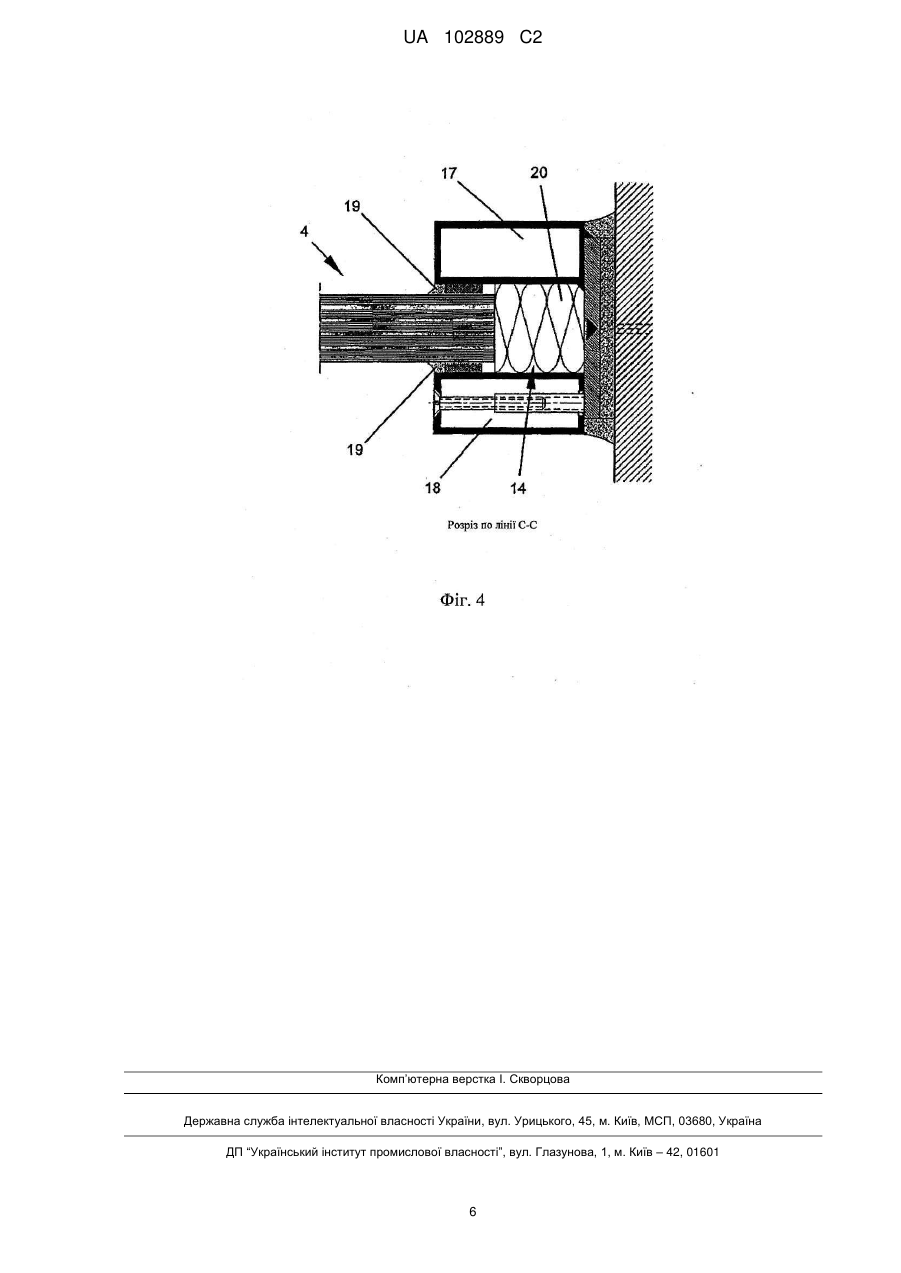

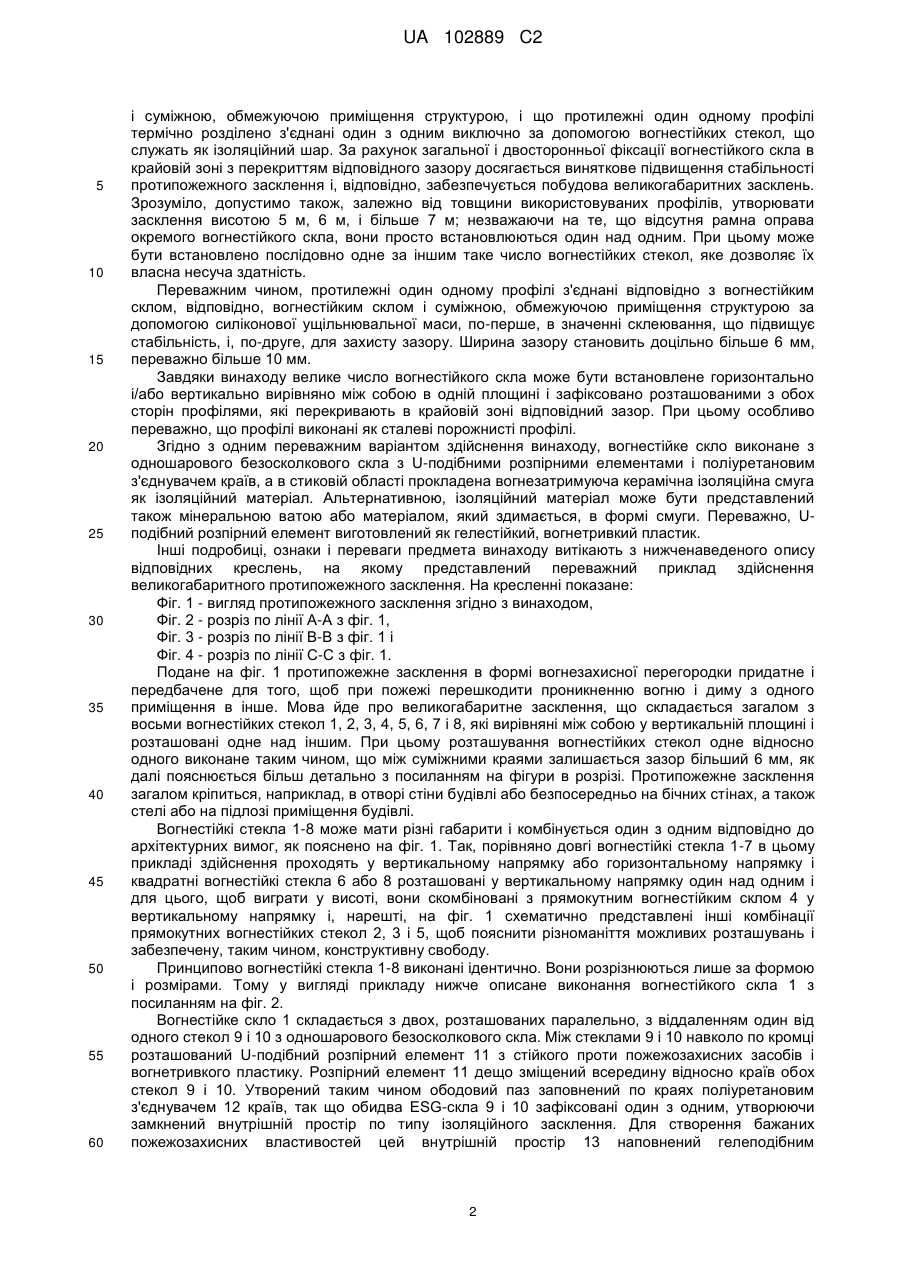

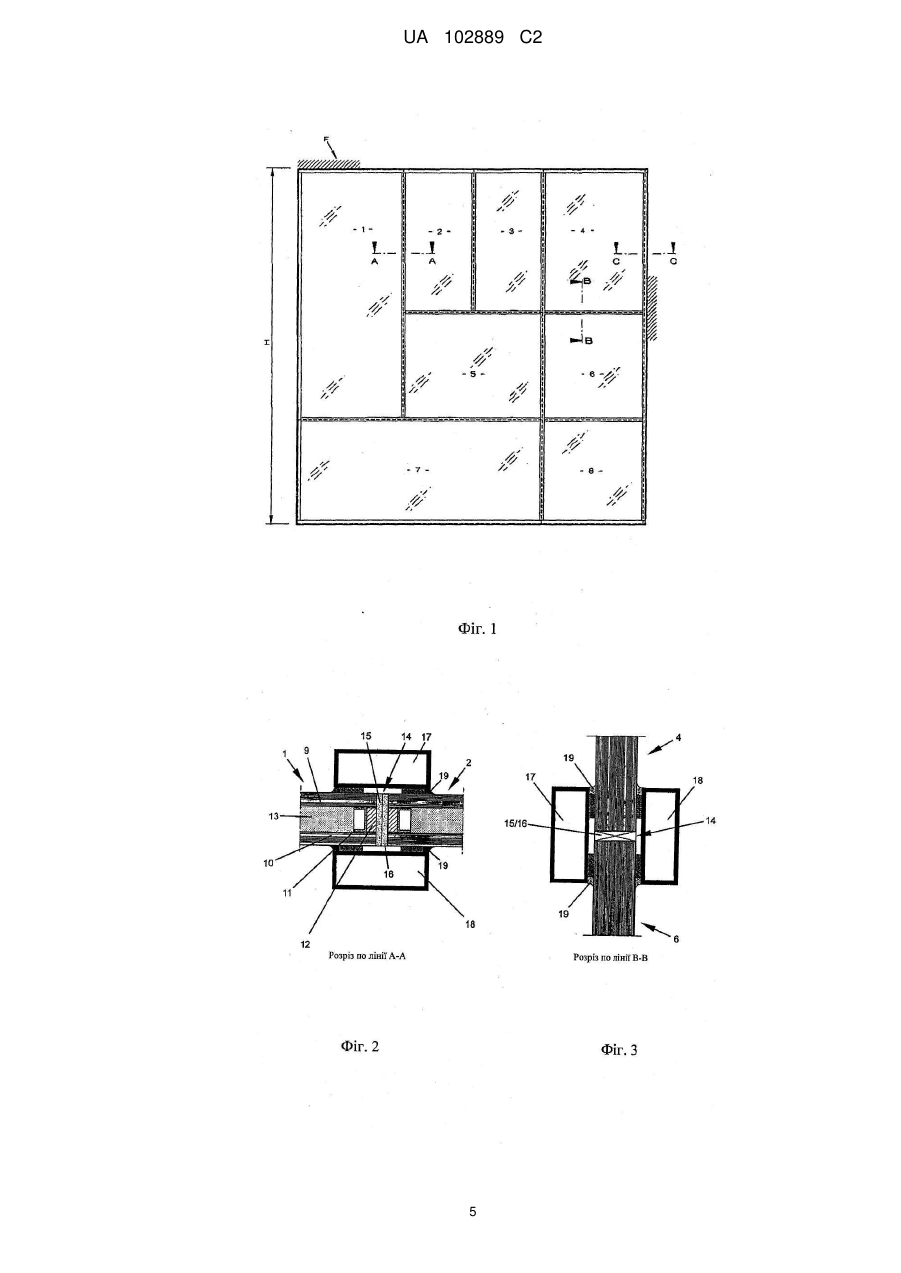

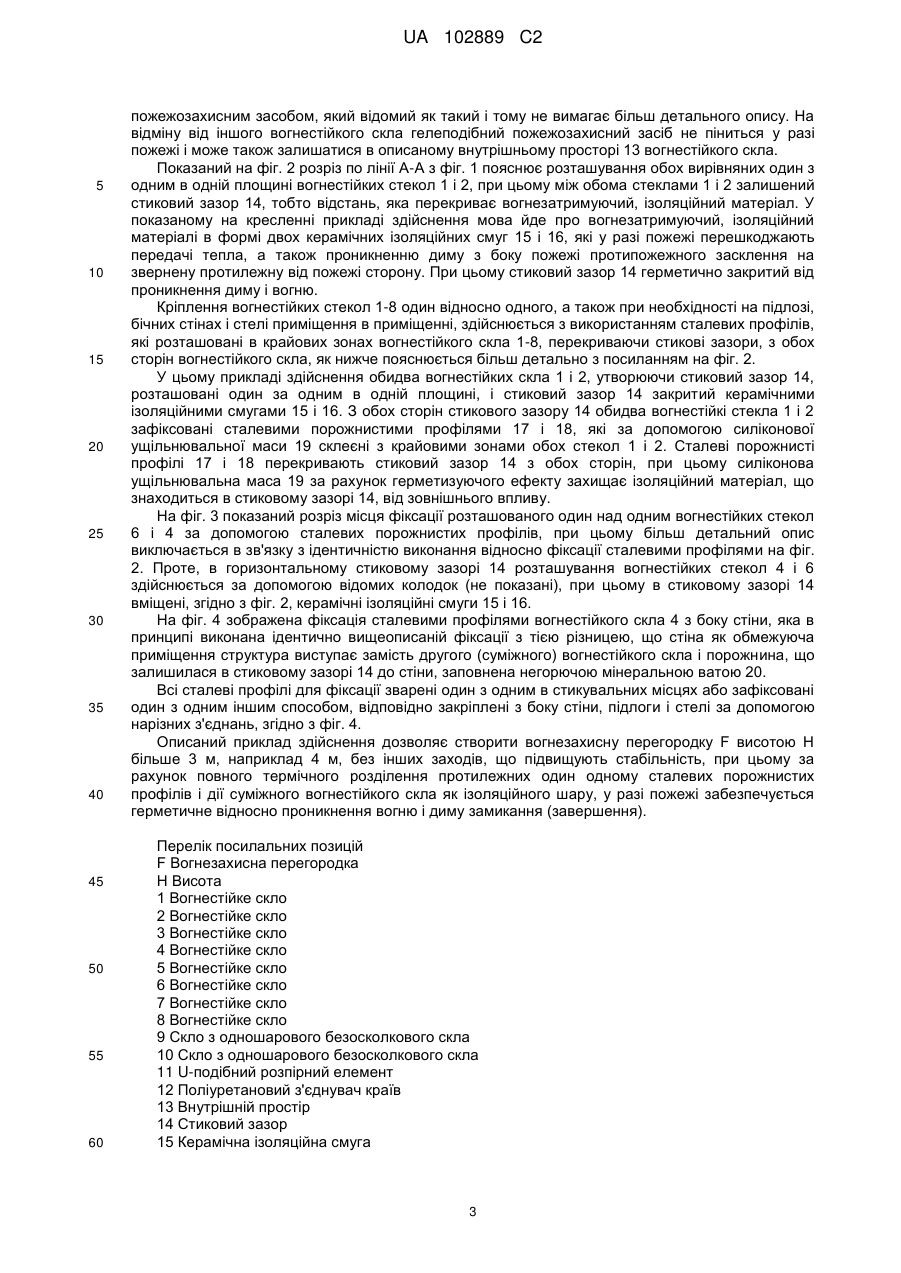

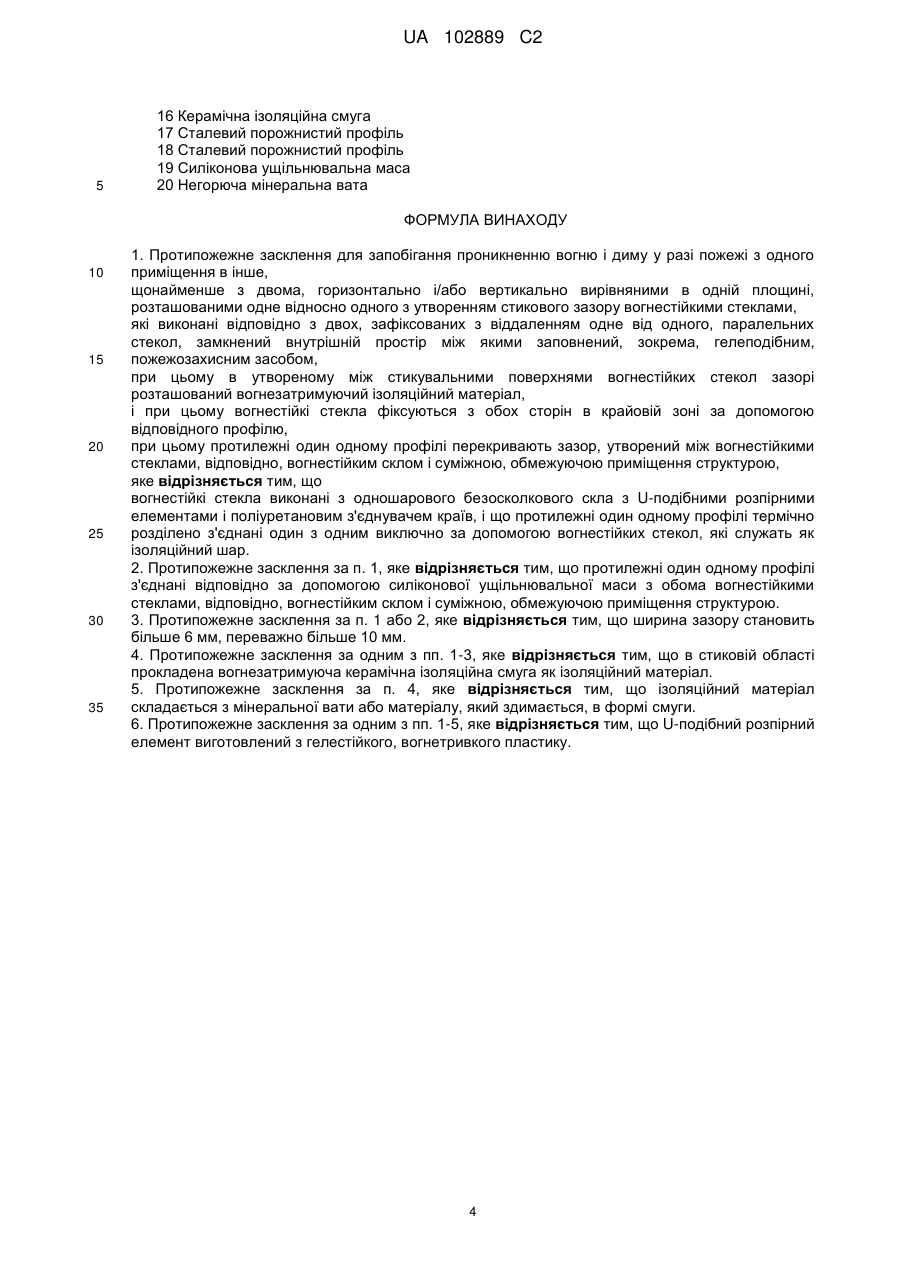

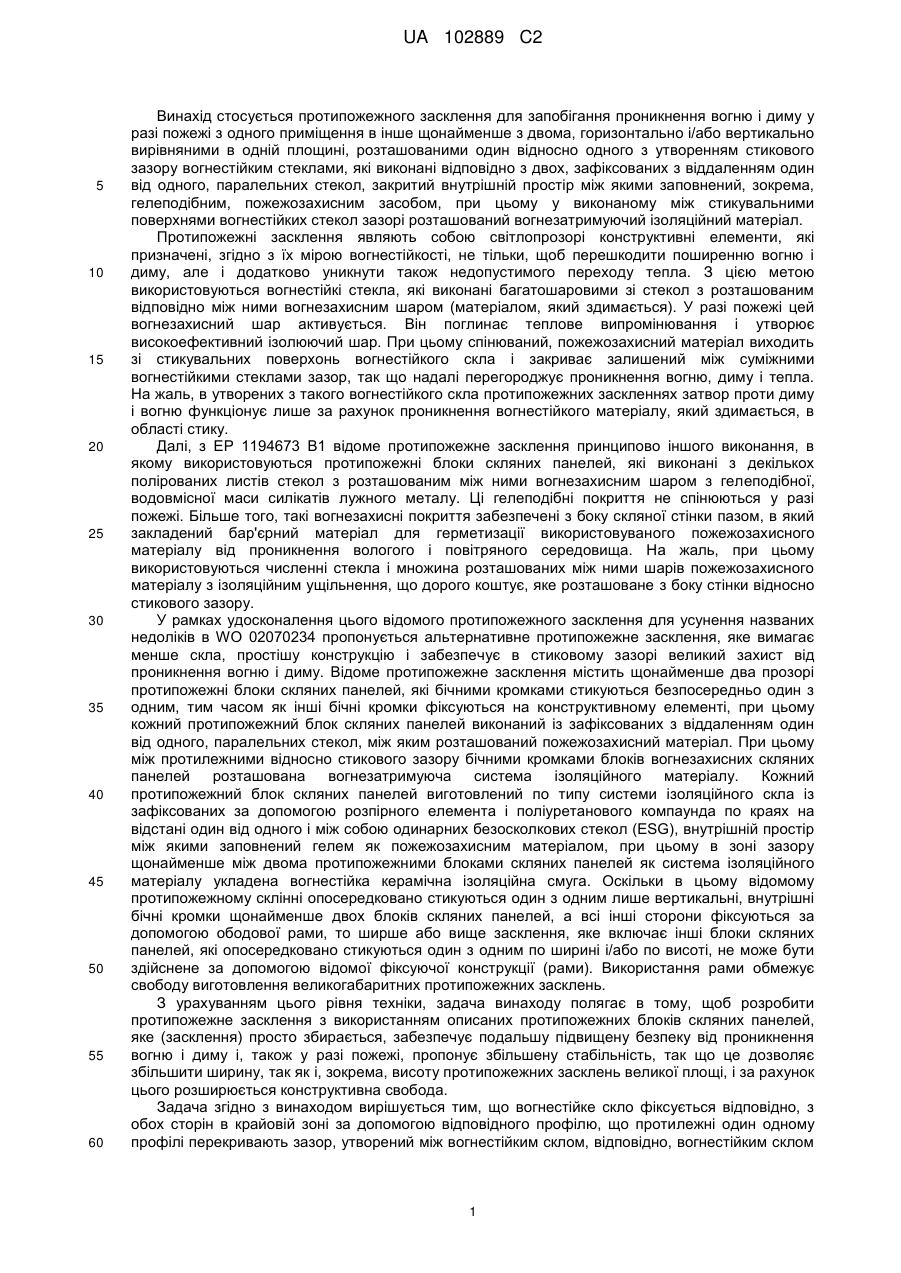

Реферат: Винахід стосується протипожежного засклення для усунення проникнення вогню і диму у разі пожежі з одного приміщення в інше щонайменше з двома, горизонтально і/або вертикально вирівняними в одній площині, розташованими один відносно одного з утворенням стикового зазору вогнестійкими стеклами, які виконані відповідно з двох, зафіксованих з віддаленням один від одного, паралельних стекол, замкнений внутрішній простір між якими заповнений, зокрема, гелеподібним, пожежозахисним засобом, при цьому у виконаному між стикувальними поверхнями вогнестійких стекол зазорі розташований вогнезатримуючий ізоляційний матеріал. Вогнестійкі стекла фіксуються відповідно з обох сторін в крайовій зоні за допомогою профілю, протилежні один одному профілі перекривають зазор, утворений між вогнестійкими стеклами, відповідно вогнестійким склом і суміжною, обмежуючою приміщення структурою. При цьому вогнестійкі стекла виконані з одношарового безосколкового скла з U-подібними розпірними елементами і поліуретановим з'єднувачем країв, а протилежні один одному профілі термічно розділено з'єднані один з одним виключно за допомогою вогнестійких стекол, які служать як ізоляційний шар. UA 102889 C2 (12) UA 102889 C2 UA 102889 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується протипожежного засклення для запобігання проникнення вогню і диму у разі пожежі з одного приміщення в інше щонайменше з двома, горизонтально і/або вертикально вирівняними в одній площині, розташованими один відносно одного з утворенням стикового зазору вогнестійким стеклами, які виконані відповідно з двох, зафіксованих з віддаленням один від одного, паралельних стекол, закритий внутрішній простір між якими заповнений, зокрема, гелеподібним, пожежозахисним засобом, при цьому у виконаному між стикувальними поверхнями вогнестійких стекол зазорі розташований вогнезатримуючий ізоляційний матеріал. Протипожежні засклення являють собою світлопрозорі конструктивні елементи, які призначені, згідно з їх мірою вогнестійкості, не тільки, щоб перешкодити поширенню вогню і диму, але і додатково уникнути також недопустимого переходу тепла. З цією метою використовуються вогнестійкі стекла, які виконані багатошаровими зі стекол з розташованим відповідно між ними вогнезахисним шаром (матеріалом, який здимається). У разі пожежі цей вогнезахисний шар активується. Він поглинає теплове випромінювання і утворює високоефективний ізолюючий шар. При цьому спінюваний, пожежозахисний матеріал виходить зі стикувальних поверхонь вогнестійкого скла і закриває залишений між суміжними вогнестійкими стеклами зазор, так що надалі перегороджує проникнення вогню, диму і тепла. На жаль, в утворених з такого вогнестійкого скла протипожежних заскленнях затвор проти диму і вогню функціонує лише за рахунок проникнення вогнестійкого матеріалу, який здимається, в області стику. Далі, з ЕР 1194673 В1 відоме протипожежне засклення принципово іншого виконання, в якому використовуються протипожежні блоки скляних панелей, які виконані з декількох полірованих листів стекол з розташованим між ними вогнезахисним шаром з гелеподібної, водовмісної маси силікатів лужного металу. Ці гелеподібні покриття не спінюються у разі пожежі. Більше того, такі вогнезахисні покриття забезпечені з боку скляної стінки пазом, в який закладений бар'єрний матеріал для герметизації використовуваного пожежозахисного матеріалу від проникнення вологого і повітряного середовища. На жаль, при цьому використовуються численні стекла і множина розташованих між ними шарів пожежозахисного матеріалу з ізоляційним ущільнення, що дорого коштує, яке розташоване з боку стінки відносно стикового зазору. У рамках удосконалення цього відомого протипожежного засклення для усунення названих недоліків в WO 02070234 пропонується альтернативне протипожежне засклення, яке вимагає менше скла, простішу конструкцію і забезпечує в стиковому зазорі великий захист від проникнення вогню і диму. Відоме протипожежне засклення містить щонайменше два прозорі протипожежні блоки скляних панелей, які бічними кромками стикуються безпосередньо один з одним, тим часом як інші бічні кромки фіксуються на конструктивному елементі, при цьому кожний протипожежний блок скляних панелей виконаний із зафіксованих з віддаленням один від одного, паралельних стекол, між яким розташований пожежозахисний матеріал. При цьому між протилежними відносно стикового зазору бічними кромками блоків вогнезахисних скляних панелей розташована вогнезатримуюча система ізоляційного матеріалу. Кожний протипожежний блок скляних панелей виготовлений по типу системи ізоляційного скла із зафіксованих за допомогою розпірного елемента і поліуретанового компаунда по краях на відстані один від одного і між собою одинарних безосколкових стекол (ESG), внутрішній простір між якими заповнений гелем як пожежозахисним матеріалом, при цьому в зоні зазору щонайменше між двома протипожежними блоками скляних панелей як система ізоляційного матеріалу укладена вогнестійка керамічна ізоляційна смуга. Оскільки в цьому відомому протипожежному склінні опосередковано стикуються один з одним лише вертикальні, внутрішні бічні кромки щонайменше двох блоків скляних панелей, а всі інші сторони фіксуються за допомогою ободової рами, то ширше або вище засклення, яке включає інші блоки скляних панелей, які опосередковано стикуються один з одним по ширині і/або по висоті, не може бути здійснене за допомогою відомої фіксуючої конструкції (рами). Використання рами обмежує свободу виготовлення великогабаритних протипожежних засклень. З урахуванням цього рівня техніки, задача винаходу полягає в тому, щоб розробити протипожежне засклення з використанням описаних протипожежних блоків скляних панелей, яке (засклення) просто збирається, забезпечує подальшу підвищену безпеку від проникнення вогню і диму і, також у разі пожежі, пропонує збільшену стабільність, так що це дозволяє збільшити ширину, так як і, зокрема, висоту протипожежних засклень великої площі, і за рахунок цього розширюється конструктивна свобода. Задача згідно з винаходом вирішується тим, що вогнестійке скло фіксується відповідно, з обох сторін в крайовій зоні за допомогою відповідного профілю, що протилежні один одному профілі перекривають зазор, утворений між вогнестійким склом, відповідно, вогнестійким склом 1 UA 102889 C2 5 10 15 20 25 30 35 40 45 50 55 60 і суміжною, обмежуючою приміщення структурою, і що протилежні один одному профілі термічно розділено з'єднані один з одним виключно за допомогою вогнестійких стекол, що служать як ізоляційний шар. За рахунок загальної і двосторонньої фіксації вогнестійкого скла в крайовій зоні з перекриттям відповідного зазору досягається виняткове підвищення стабільності протипожежного засклення і, відповідно, забезпечується побудова великогабаритних засклень. Зрозуміло, допустимо також, залежно від товщини використовуваних профілів, утворювати засклення висотою 5 м, 6 м, і більше 7 м; незважаючи на те, що відсутня рамна оправа окремого вогнестійкого скла, вони просто встановлюються один над одним. При цьому може бути встановлено послідовно одне за іншим таке число вогнестійких стекол, яке дозволяє їх власна несуча здатність. Переважним чином, протилежні один одному профілі з'єднані відповідно з вогнестійким склом, відповідно, вогнестійким склом і суміжною, обмежуючою приміщення структурою за допомогою силіконової ущільнювальної маси, по-перше, в значенні склеювання, що підвищує стабільність, і, по-друге, для захисту зазору. Ширина зазору становить доцільно більше 6 мм, переважно більше 10 мм. Завдяки винаходу велике число вогнестійкого скла може бути встановлене горизонтально і/або вертикально вирівняно між собою в одній площині і зафіксовано розташованими з обох сторін профілями, які перекривають в крайовій зоні відповідний зазор. При цьому особливо переважно, що профілі виконані як сталеві порожнисті профілі. Згідно з одним переважним варіантом здійснення винаходу, вогнестійке скло виконане з одношарового безосколкового скла з U-подібними розпірними елементами і поліуретановим з'єднувачем країв, а в стиковій області прокладена вогнезатримуюча керамічна ізоляційна смуга як ізоляційний матеріал. Альтернативною, ізоляційний матеріал може бути представлений також мінеральною ватою або матеріалом, який здимається, в формі смуги. Переважно, Uподібний розпірний елемент виготовлений як гелестійкий, вогнетривкий пластик. Інші подробиці, ознаки і переваги предмета винаходу витікають з нижченаведеного опису відповідних креслень, на якому представлений переважний приклад здійснення великогабаритного протипожежного засклення. На кресленні показане: Фіг. 1 - вигляд протипожежного засклення згідно з винаходом, Фіг. 2 - розріз по лінії А-А з фіг. 1, Фіг. 3 - розріз по лінії В-В з фіг. 1 і Фіг. 4 - розріз по лінії С-С з фіг. 1. Подане на фіг. 1 протипожежне засклення в формі вогнезахисної перегородки придатне і передбачене для того, щоб при пожежі перешкодити проникненню вогню і диму з одного приміщення в інше. Мова йде про великогабаритне засклення, що складається загалом з восьми вогнестійких стекол 1, 2, 3, 4, 5, 6, 7 і 8, які вирівняні між собою у вертикальній площині і розташовані одне над іншим. При цьому розташування вогнестійких стекол одне відносно одного виконане таким чином, що між суміжними краями залишається зазор більший 6 мм, як далі пояснюється більш детально з посиланням на фігури в розрізі. Протипожежне засклення загалом кріпиться, наприклад, в отворі стіни будівлі або безпосередньо на бічних стінах, а також стелі або на підлозі приміщення будівлі. Вогнестійкі стекла 1-8 може мати різні габарити і комбінується один з одним відповідно до архітектурних вимог, як пояснено на фіг. 1. Так, порівняно довгі вогнестійкі стекла 1-7 в цьому прикладі здійснення проходять у вертикальному напрямку або горизонтальному напрямку і квадратні вогнестійкі стекла 6 або 8 розташовані у вертикальному напрямку один над одним і для цього, щоб виграти у висоті, вони скомбіновані з прямокутним вогнестійким склом 4 у вертикальному напрямку і, нарешті, на фіг. 1 схематично представлені інші комбінації прямокутних вогнестійких стекол 2, 3 і 5, щоб пояснити різноманіття можливих розташувань і забезпечену, таким чином, конструктивну свободу. Принципово вогнестійкі стекла 1-8 виконані ідентично. Вони розрізнюються лише за формою і розмірами. Тому у вигляді прикладу нижче описане виконання вогнестійкого скла 1 з посиланням на фіг. 2. Вогнестійке скло 1 складається з двох, розташованих паралельно, з віддаленням один від одного стекол 9 і 10 з одношарового безосколкового скла. Між стеклами 9 і 10 навколо по кромці розташований U-подібний розпірний елемент 11 з стійкого проти пожежозахисних засобів і вогнетривкого пластику. Розпірний елемент 11 дещо зміщений всередину відносно країв обох стекол 9 і 10. Утворений таким чином ободовий паз заповнений по краях поліуретановим з'єднувачем 12 країв, так що обидва ESG-скла 9 і 10 зафіксовані один з одним, утворюючи замкнений внутрішній простір по типу ізоляційного засклення. Для створення бажаних пожежозахисних властивостей цей внутрішній простір 13 наповнений гелеподібним 2 UA 102889 C2 5 10 15 20 25 30 35 40 45 50 55 60 пожежозахисним засобом, який відомий як такий і тому не вимагає більш детального опису. На відміну від іншого вогнестійкого скла гелеподібний пожежозахисний засіб не піниться у разі пожежі і може також залишатися в описаному внутрішньому просторі 13 вогнестійкого скла. Показаний на фіг. 2 розріз по лінії А-А з фіг. 1 пояснює розташування обох вирівняних один з одним в одній площині вогнестійких стекол 1 і 2, при цьому між обома стеклами 1 і 2 залишений стиковий зазор 14, тобто відстань, яка перекриває вогнезатримуючий, ізоляційний матеріал. У показаному на кресленні прикладі здійснення мова йде про вогнезатримуючий, ізоляційний матеріалі в формі двох керамічних ізоляційних смуг 15 і 16, які у разі пожежі перешкоджають передачі тепла, а також проникненню диму з боку пожежі протипожежного засклення на звернену протилежну від пожежі сторону. При цьому стиковий зазор 14 герметично закритий від проникнення диму і вогню. Кріплення вогнестійких стекол 1-8 один відносно одного, а також при необхідності на підлозі, бічних стінах і стелі приміщення в приміщенні, здійснюється з використанням сталевих профілів, які розташовані в крайових зонах вогнестійкого скла 1-8, перекриваючи стикові зазори, з обох сторін вогнестійкого скла, як нижче пояснюється більш детально з посиланням на фіг. 2. У цьому прикладі здійснення обидва вогнестійких скла 1 і 2, утворюючи стиковий зазор 14, розташовані один за одним в одній площині, і стиковий зазор 14 закритий керамічними ізоляційними смугами 15 і 16. З обох сторін стикового зазору 14 обидва вогнестійкі стекла 1 і 2 зафіксовані сталевими порожнистими профілями 17 і 18, які за допомогою силіконової ущільнювальної маси 19 склеєні з крайовими зонами обох стекол 1 і 2. Сталеві порожнисті профілі 17 і 18 перекривають стиковий зазор 14 з обох сторін, при цьому силіконова ущільнювальна маса 19 за рахунок герметизуючого ефекту захищає ізоляційний матеріал, що знаходиться в стиковому зазорі 14, від зовнішнього впливу. На фіг. 3 показаний розріз місця фіксації розташованого один над одним вогнестійких стекол 6 і 4 за допомогою сталевих порожнистих профілів, при цьому більш детальний опис виключається в зв'язку з ідентичністю виконання відносно фіксації сталевими профілями на фіг. 2. Проте, в горизонтальному стиковому зазорі 14 розташування вогнестійких стекол 4 і 6 здійснюється за допомогою відомих колодок (не показані), при цьому в стиковому зазорі 14 вміщені, згідно з фіг. 2, керамічні ізоляційні смуги 15 і 16. На фіг. 4 зображена фіксація сталевими профілями вогнестійкого скла 4 з боку стіни, яка в принципі виконана ідентично вищеописаній фіксації з тією різницею, що стіна як обмежуюча приміщення структура виступає замість другого (суміжного) вогнестійкого скла і порожнина, що залишилася в стиковому зазорі 14 до стіни, заповнена негорючою мінеральною ватою 20. Всі сталеві профілі для фіксації зварені один з одним в стикувальних місцях або зафіксовані один з одним іншим способом, відповідно закріплені з боку стіни, підлоги і стелі за допомогою нарізних з'єднань, згідно з фіг. 4. Описаний приклад здійснення дозволяє створити вогнезахисну перегородку F висотою Н більше 3 м, наприклад 4 м, без інших заходів, що підвищують стабільність, при цьому за рахунок повного термічного розділення протилежних один одному сталевих порожнистих профілів і дії суміжного вогнестійкого скла як ізоляційного шару, у разі пожежі забезпечується герметичне відносно проникнення вогню і диму замикання (завершення). Перелік посилальних позицій F Вогнезахисна перегородка Н Висота 1 Вогнестійке скло 2 Вогнестійке скло 3 Вогнестійке скло 4 Вогнестійке скло 5 Вогнестійке скло 6 Вогнестійке скло 7 Вогнестійке скло 8 Вогнестійке скло 9 Скло з одношарового безосколкового скла 10 Скло з одношарового безосколкового скла 11 U-подібний розпірний елемент 12 Поліуретановий з'єднувач країв 13 Внутрішній простір 14 Стиковий зазор 15 Керамічна ізоляційна смуга 3 UA 102889 C2 5 16 Керамічна ізоляційна смуга 17 Сталевий порожнистий профіль 18 Сталевий порожнистий профіль 19 Силіконова ущільнювальна маса 20 Негорюча мінеральна вата ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 1. Протипожежне засклення для запобігання проникненню вогню і диму у разі пожежі з одного приміщення в інше, щонайменше з двома, горизонтально і/або вертикально вирівняними в одній площині, розташованими одне відносно одного з утворенням стикового зазору вогнестійкими стеклами, які виконані відповідно з двох, зафіксованих з віддаленням одне від одного, паралельних стекол, замкнений внутрішній простір між якими заповнений, зокрема, гелеподібним, пожежозахисним засобом, при цьому в утвореному між стикувальними поверхнями вогнестійких стекол зазорі розташований вогнезатримуючий ізоляційний матеріал, і при цьому вогнестійкі стекла фіксуються з обох сторін в крайовій зоні за допомогою відповідного профілю, при цьому протилежні один одному профілі перекривають зазор, утворений між вогнестійкими стеклами, відповідно, вогнестійким склом і суміжною, обмежуючою приміщення структурою, яке відрізняється тим, що вогнестійкі стекла виконані з одношарового безосколкового скла з U-подібними розпірними елементами і поліуретановим з'єднувачем країв, і що протилежні один одному профілі термічно розділено з'єднані один з одним виключно за допомогою вогнестійких стекол, які служать як ізоляційний шар. 2. Протипожежне засклення за п. 1, яке відрізняється тим, що протилежні один одному профілі з'єднані відповідно за допомогою силіконової ущільнювальної маси з обома вогнестійкими стеклами, відповідно, вогнестійким склом і суміжною, обмежуючою приміщення структурою. 3. Протипожежне засклення за п. 1 або 2, яке відрізняється тим, що ширина зазору становить більше 6 мм, переважно більше 10 мм. 4. Протипожежне засклення за одним з пп. 1-3, яке відрізняється тим, що в стиковій області прокладена вогнезатримуюча керамічна ізоляційна смуга як ізоляційний матеріал. 5. Протипожежне засклення за п. 4, яке відрізняється тим, що ізоляційний матеріал складається з мінеральної вати або матеріалу, який здимається, в формі смуги. 6. Протипожежне засклення за одним з пп. 1-5, яке відрізняється тим, що U-подібний розпірний елемент виготовлений з гелестійкого, вогнетривкого пластику. 4 UA 102889 C2 5 UA 102889 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
