Охолоджувач агломерату зі змінним ущільненням
Формула / Реферат

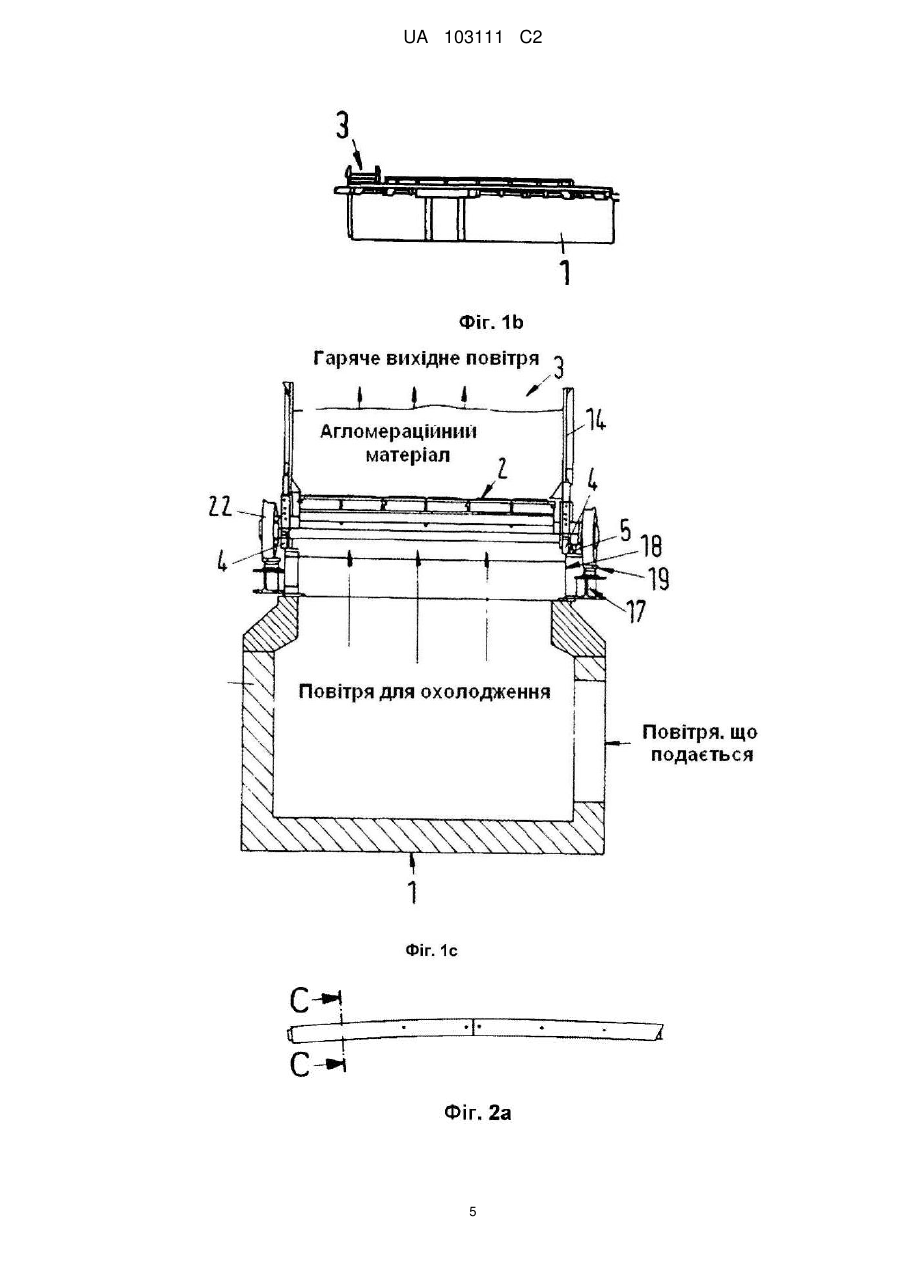

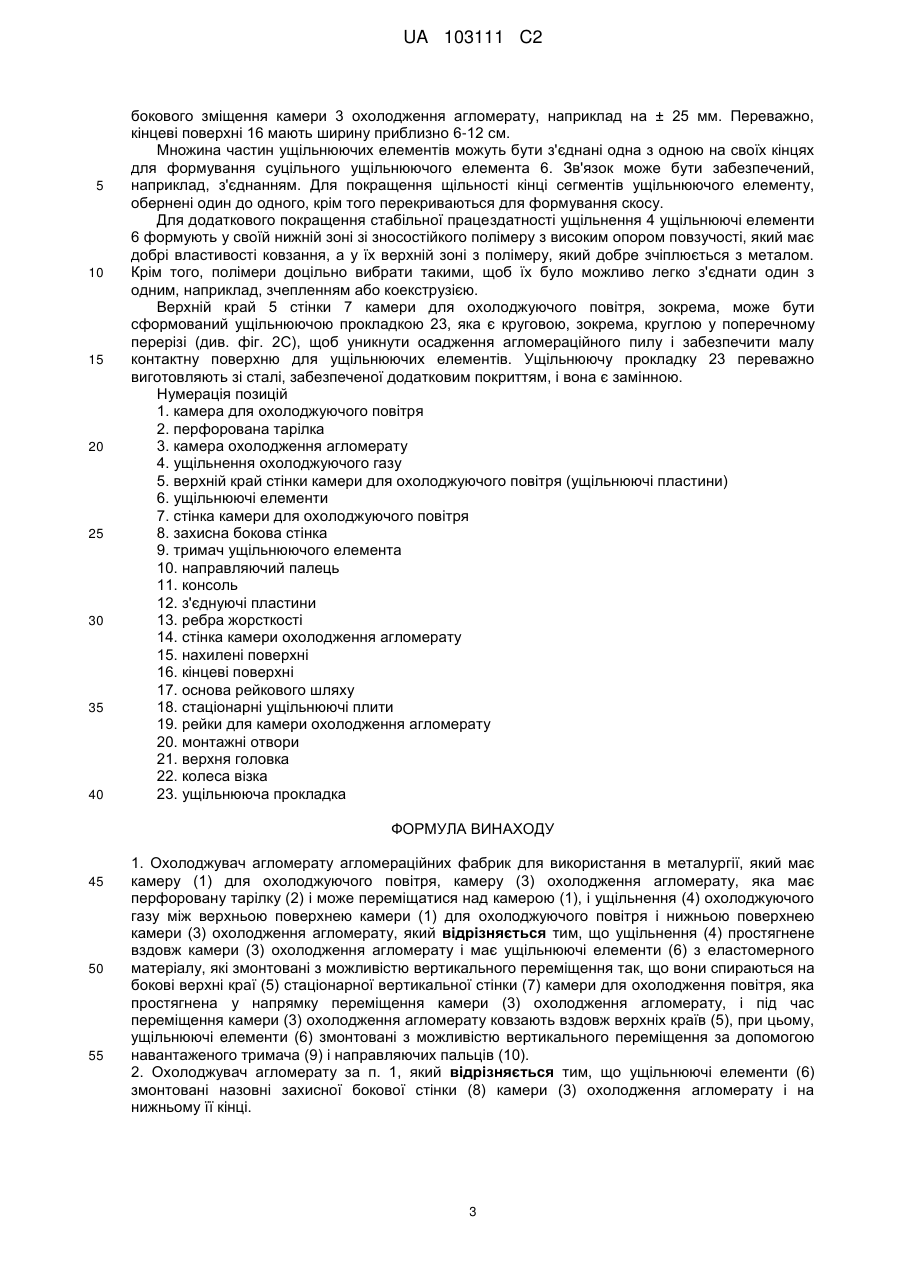

1. Охолоджувач агломерату агломераційних фабрик для використання в металургії, який має камеру (1) для охолоджуючого повітря, камеру (3) охолодження агломерату, яка має перфоровану тарілку (2) і може переміщатися над камерою (1), і ущільнення (4) охолоджуючого газу між верхньою поверхнею камери (1) для охолоджуючого повітря і нижньою поверхнею камери (3) охолодження агломерату, який відрізняється тим, що ущільнення (4) простягнене вздовж камери (3) охолодження агломерату і має ущільнюючі елементи (6) з еластомерного матеріалу, які змонтовані з можливістю вертикального переміщення так, що вони спираються на бокові верхні краї (5) стаціонарної вертикальної стінки (7) камери для охолодження повітря, яка простягнена у напрямку переміщення камери (3) охолодження агломерату, і під час переміщення камери (3) охолодження агломерату ковзають вздовж верхніх країв (5), при цьому, ущільнюючі елементи (6) змонтовані з можливістю вертикального переміщення за допомогою навантаженого тримача (9) і направляючих пальців (10).
2. Охолоджувач агломерату за п. 1, який відрізняється тим, що ущільнюючі елементи (6) змонтовані назовні захисної бокової стінки (8) камери (3) охолодження агломерату і на нижньому її кінці.
3. Охолоджувач агломерату за п. 1 або 2, який відрізняється тим, що ущільнюючі елементи (6) розміщені у внутрішній зоні, наприклад, кільцевої основи (17) для рейок камери (1) для охолоджуючого повітря.

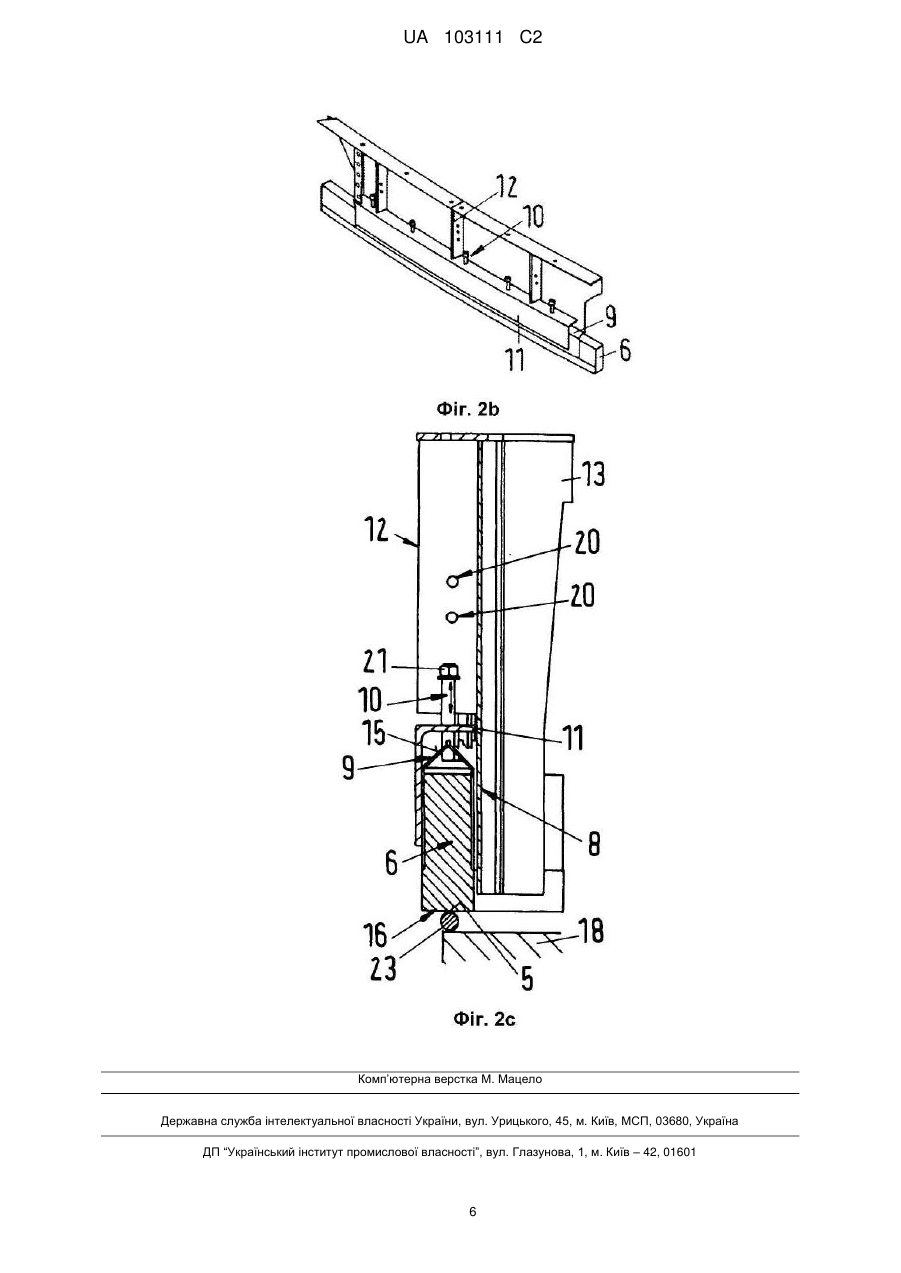

4. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що направляючі пальці (10) встановлені у, можливо, кутових консолях (11), які в свою чергу прикріплені до з'єднуючих пластин (12), які знаходяться внизу стінки (14) камери охолодження агломерату.
5. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що тримач (9) відповідного ущільнюючого елемента перекриває пов'язаний ущільнюючий елемент (6) подібно даху з відповідними нахиленими поверхнями (15).
6. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що кінцеві поверхні (16) відповідних ущільнюючих елементів (6) виконані такої ширини, що вони будуть завжди спиратися на верхній край (5) стінки (7) камери для охолоджуючого повітря, навіть у випадку бокового зміщення камери (3) охолодження агломерату, яка рухається.
7. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що множина частин ущільнюючих елементів з'єднані одна з одною на їх кінцях для формування суцільного ущільнюючого елемента (6), наприклад, зчепленням одна з одною.
8. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що кінці сегментів ущільнюючих елементів обернені один до одного з перекриттям, утворюючи скіс.
9. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що нижня зона ущільнюючих елементів (6) виконана з зносостійкого полімеру з високим опором повзучості, який має хороші ковзні властивості, зокрема з поліетилену.
10. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що у своїй верхній зоні ущільнюючі елементи (6) виконані з полімеру, який добре зчіплюється з металом, зокрема з поліетилену.
11. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що дві ділянки ущільнюючого елементу є зчепленими одна з одною або є коекструдованими.

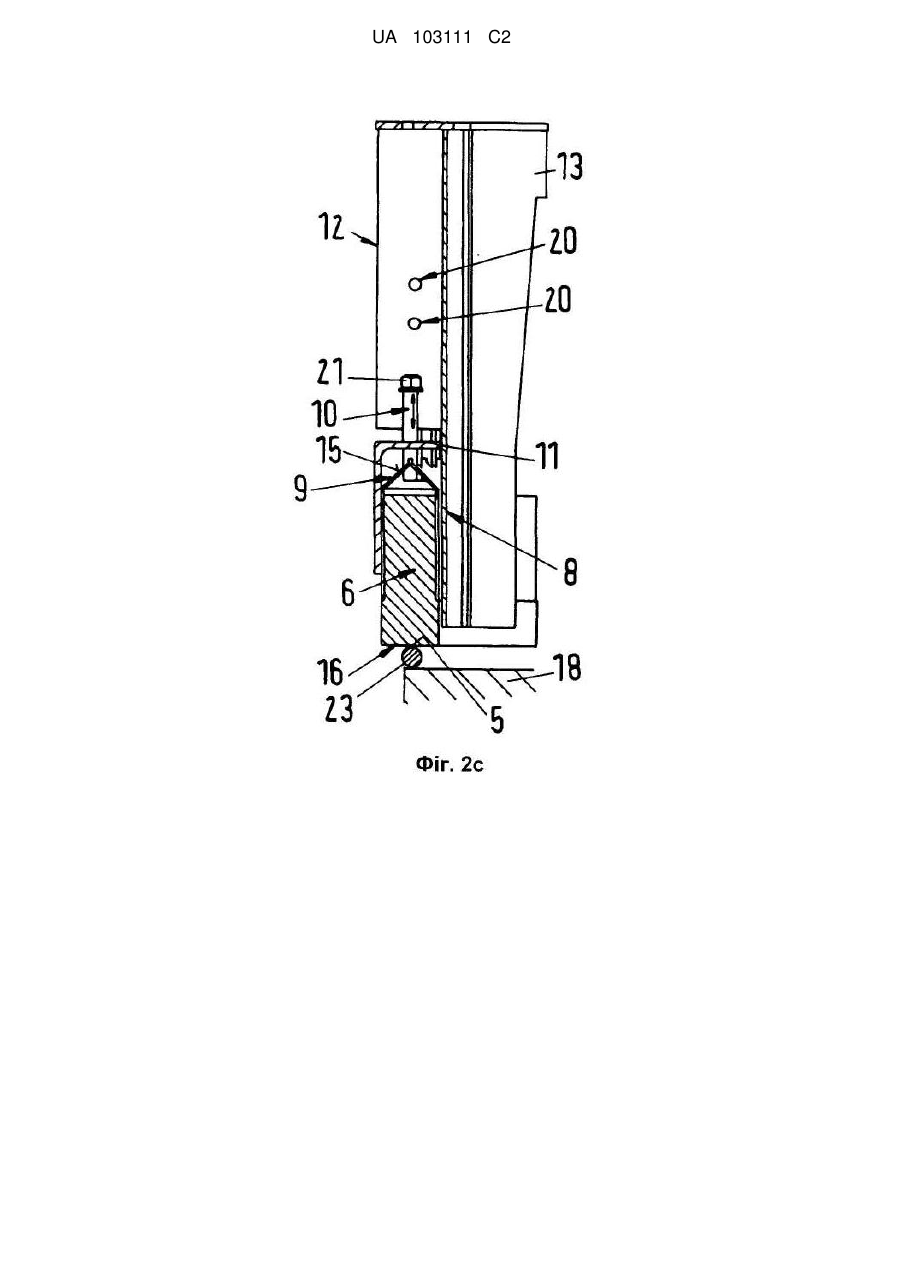

12. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що верхній край (5) стінки (7) камери для охолоджуючого повітря сформований стаціонарною ущільнюючою підкладкою (23) кругового, переважно, круглого поперечного перерізу.
Текст

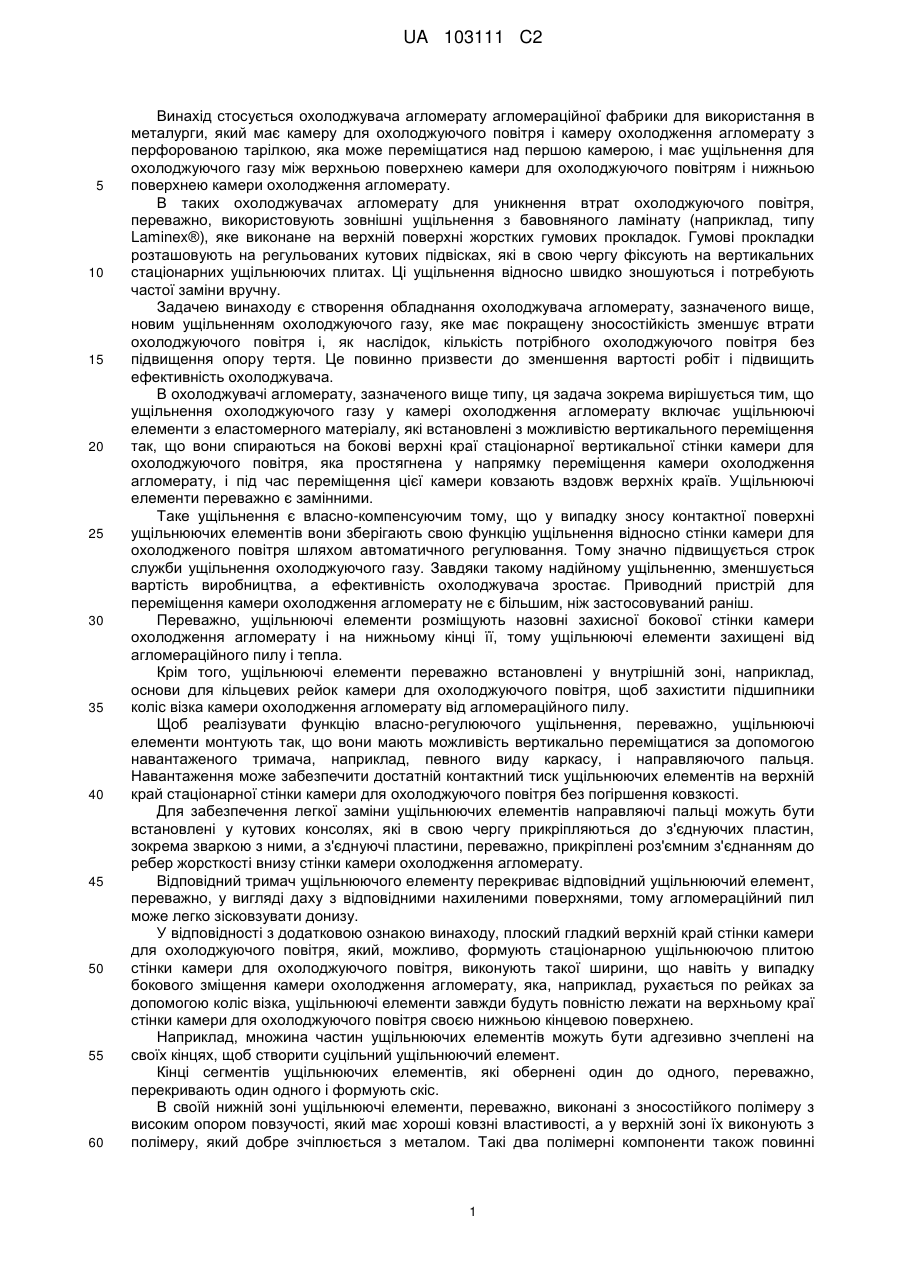

Реферат: Винахід стосується охолоджувача агломерату агломераційних фабрик для використання в металургії, який має камеру (1) для охолоджуючого повітря, камеру (3) охолодження агломерату, яка має перфоровану тарілку (2) і може переміщатися над камерою (1), і ущільнення (4) охолоджуючого газу між верхньою поверхнею камери (1) для охолоджуючого повітря і нижньою поверхнею камери (3) охолодження агломерату. За винаходом ущільнення (4) охолоджуючого газу, яке простягнене вздовж камери (3) охолодження агломерату, має ущільнюючі елементи (6) з еластомерного матеріалу, які змонтовані з можливістю вертикального переміщення так, що вони спираються на бокові верхні краї (5) стаціонарної вертикальної стінки (7) камери для охолодження повітря, які простягнені у напрямку переміщення камери (3) охолодження агломерату, і під час переміщення камери (3) охолодження агломерату ковзають вздовж верхніх країв (5). UA 103111 C2 (12) UA 103111 C2 UA 103111 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується охолоджувача агломерату агломераційної фабрики для використання в металурги, який має камеру для охолоджуючого повітря і камеру охолодження агломерату з перфорованою тарілкою, яка може переміщатися над першою камерою, і має ущільнення для охолоджуючого газу між верхньою поверхнею камери для охолоджуючого повітрям і нижньою поверхнею камери охолодження агломерату. В таких охолоджувачах агломерату для уникнення втрат охолоджуючого повітря, переважно, використовують зовнішні ущільнення з бавовняного ламінату (наприклад, типу Laminex®), яке виконане на верхній поверхні жорстких гумових прокладок. Гумові прокладки розташовують на регульованих кутових підвісках, які в свою чергу фіксують на вертикальних стаціонарних ущільнюючих плитах. Ці ущільнення відносно швидко зношуються і потребують частої заміни вручну. Задачею винаходу є створення обладнання охолоджувача агломерату, зазначеного вище, новим ущільненням охолоджуючого газу, яке має покращену зносостійкість зменшує втрати охолоджуючого повітря і, як наслідок, кількість потрібного охолоджуючого повітря без підвищення опору тертя. Це повинно призвести до зменшення вартості робіт і підвищить ефективність охолоджувача. В охолоджувачі агломерату, зазначеного вище типу, ця задача зокрема вирішується тим, що ущільнення охолоджуючого газу у камері охолодження агломерату включає ущільнюючі елементи з еластомерного матеріалу, які встановлені з можливістю вертикального переміщення так, що вони спираються на бокові верхні краї стаціонарної вертикальної стінки камери для охолоджуючого повітря, яка простягнена у напрямку переміщення камери охолодження агломерату, і під час переміщення цієї камери ковзають вздовж верхніх країв. Ущільнюючі елементи переважно є замінними. Таке ущільнення є власно-компенсуючим тому, що у випадку зносу контактної поверхні ущільнюючих елементів вони зберігають свою функцію ущільнення відносно стінки камери для охолодженого повітря шляхом автоматичного регулювання. Тому значно підвищується строк служби ущільнення охолоджуючого газу. Завдяки такому надійному ущільненню, зменшується вартість виробництва, а ефективність охолоджувача зростає. Приводний пристрій для переміщення камери охолодження агломерату не є більшим, ніж застосовуваний раніш. Переважно, ущільнюючі елементи розміщують назовні захисної бокової стінки камери охолодження агломерату і на нижньому кінці її, тому ущільнюючі елементи захищені від агломераційного пилу і тепла. Крім того, ущільнюючі елементи переважно встановлені у внутрішній зоні, наприклад, основи для кільцевих рейок камери для охолоджуючого повітря, щоб захистити підшипники коліс візка камери охолодження агломерату від агломераційного пилу. Щоб реалізувати функцію власно-регулюючого ущільнення, переважно, ущільнюючі елементи монтують так, що вони мають можливість вертикально переміщатися за допомогою навантаженого тримача, наприклад, певного виду каркасу, і направляючого пальця. Навантаження може забезпечити достатній контактний тиск ущільнюючих елементів на верхній край стаціонарної стінки камери для охолоджуючого повітря без погіршення ковзкості. Для забезпечення легкої заміни ущільнюючих елементів направляючі пальці можуть бути встановлені у кутових консолях, які в свою чергу прикріпляються до з'єднуючих пластин, зокрема зваркою з ними, а з'єднуючі пластини, переважно, прикріплені роз'ємним з'єднанням до ребер жорсткості внизу стінки камери охолодження агломерату. Відповідний тримач ущільнюючого елементу перекриває відповідний ущільнюючий елемент, переважно, у вигляді даху з відповідними нахиленими поверхнями, тому агломераційний пил може легко зісковзувати донизу. У відповідності з додатковою ознакою винаходу, плоский гладкий верхній край стінки камери для охолоджуючого повітря, який, можливо, формують стаціонарною ущільнюючою плитою стінки камери для охолоджуючого повітря, виконують такої ширини, що навіть у випадку бокового зміщення камери охолодження агломерату, яка, наприклад, рухається по рейках за допомогою коліс візка, ущільнюючі елементи завжди будуть повністю лежати на верхньому краї стінки камери для охолоджуючого повітря своєю нижньою кінцевою поверхнею. Наприклад, множина частин ущільнюючих елементів можуть бути адгезивно зчеплені на своїх кінцях, щоб створити суцільний ущільнюючий елемент. Кінці сегментів ущільнюючих елементів, які обернені один до одного, переважно, перекривають один одного і формують скіс. В своїй нижній зоні ущільнюючі елементи, переважно, виконані з зносостійкого полімеру з високим опором повзучості, який має хороші ковзні властивості, а у верхній зоні їх виконують з полімеру, який добре зчіплюється з металом. Такі два полімерні компоненти також повинні 1 UA 103111 C2 5 10 15 20 25 30 35 40 45 50 55 60 добре зчіплюватися один з одним, наприклад, за рахунок адгезії або коекструзії. Але, менш дорого використовувати один єдиний матеріал для ущільнюючих елементів. Згідно переважного аспекту винаходу ущільнюючі елементи, зокрема, виготовляють з поліетилену з надвисокою молекулярною вагою (PE-UHMW). Переважно, верхній край стінки камери для охолоджуючого повітря сформований стаціонарною ущільнюючою прокладкою з круговим, переважно, круглим поперечним перерізом, щоб уникнути накопичення агломераційного пилу і забезпечити малу контактну поверхню для ущільнюючих елементів. Додаткові вдосконалення, переваги і можливості заявки на винахід можна побачити з наступного опису втілення і прикладених креслень. Всі характеристики, описані і/або проілюстровані, формують об'єкт винаходу по суті, що наведено у формулі винаходу, яка складена з окремих пунктів. На фіг. 1А показаний вигляд зверху охолоджувача агломерату за винаходом. На фіг. 1В показаний вигляд збоку охолоджувача агломерату за винаходом по стрільці В на фіг. 1А. На фіг. 1С показаний переріз по С-С на фіг. 1А. На фіг. 2А показаний вигляд зверху бокової стінки охолоджувача агломерату за винаходом. На фіг. 2В показана частина ущільнення охолоджуючого газу за винаходом у вигляді під кутом. На фіг. 2С показаний переріз по С-С на фіг. 2А ущільнення з спеціальною стаціонарною ущільнюючою прокладкою. Втілення охолоджувача агломерату за винаходом, як показано на фігурах є частиною обладнання агломераційної фабрики для використання в металургії. Воно слугує для охолодження великокускової агломерованої руди, яку подають у доменну піч, за допомогою охолоджуючого повітря і для подачі теплової енергії гарячого відпрацьованого повітря, яке регенерують, наприклад, для іншого застосування. Охолоджувач агломерату має камеру 1 для охолодженого повітря і камеру 3 охолодження агломерату для вміщення в ній агломерованого матеріалу, яка, наприклад, за допомогою коліс 22 візка, може переміщатися по рейковому шляху 17, 19 і має перфоровану тарілку 2 для подачі охолоджуючого повітря. Для мінімізації втрати охолоджуючого повітря між верхнім краєм 5 камери 1 для охолоджуючого повітря і нижньою поверхнею камери 3 охолодження агломерату встановлене ущільнення 4 охолоджуючого газу. Верхня частина стінки 7 камери для охолоджуючого повітря сформована стаціонарними, зокрема, металевими герметизуючими плитами 18. Ущільнення 4 охолоджуючого газу, яке розміщене на камері 3 охолодження агломерату має замінні ущільнюючі елементи 6 з еластомерного матеріалу. Ці ущільнюючі елементи 6 змонтовані з можливістю вертикального вільного ходу так, що вони ущільнюють гладкий верхній край 5 герметизуючих плит 18 стаціонарної вертикальної стінки 7 камери для охолоджуючого повітря і під час переміщення камери 3 охолодження агломерату ковзають вздовж верхнього краю 5. Ущільнюючі елементи 6 розміщені назовні захисної бокової стінки 8 камери 3 охолодження агломерату і на нижньому кінці її так, що ущільнюючі елементи є захищеними від агломераційного пилу і тепла. Ущільнюючі елементи 6 змонтовані так, що мають можливість вертикального переміщення за допомогою, можливо, навантаженого тримача 9 і направляючого пальця 10 так, що вони можуть компенсувати можливий знос автоматичним повторним регулюванням. Верхня головка 21 направляючого пальця 10 утворює стопор, коли ущільнюючі елементи 6 досягли свого максимально допустимого зносу. В показаному втіленні направляючі пальці 10 розміщені в кутових консолях 11 з можливістю вертикального переміщення, в яких є наскрізні отвори, крізь які проходять направляючі пальці 10 і які є достатньо великими для забезпечення вільного переміщення ущільнюючих елементів 6 відносно герметизуючих плит 18. Консолі 11 з'єднані з з'єднуючими пластинами 12, наприклад, шляхом зварювання. Для швидкої заміни використаних ущільнюючих елементів 6 з'єднуючі пластини 12 в свою чергу з'єднані за допомогою роз’ємного з'єднання з ребрами жорсткості 13 внизу стінки 14 камери охолодження агломерату. Тримачі 9 частково охоплюють ущільнюючий елемент 6 так, що утворюється щось подібне криши з відповідними нахиленими поверхнями 15, тому отриманий агломераційний пил легко розвантажується донизу, досягаючи зони розвантаження. Тримачі 9 також можуть бути сформовані з двох частин і бути закріплені на ущільнюючих елементах 6 збоку для легкої збирання і розбирання. Кінцеві поверхні 16 ущільнюючих елементів 6 виконані такої ширини, що вони завжди будуть вільно спиратися на верхній край 5 стінки 7 камери для охолодження повітря, навіть у випадку 2 UA 103111 C2 5 10 15 20 25 30 35 40 бокового зміщення камери 3 охолодження агломерату, наприклад на ± 25 мм. Переважно, кінцеві поверхні 16 мають ширину приблизно 6-12 см. Множина частин ущільнюючих елементів можуть бути з'єднані одна з одною на своїх кінцях для формування суцільного ущільнюючого елемента 6. Зв'язок може бути забезпечений, наприклад, з'єднанням. Для покращення щільності кінці сегментів ущільнюючого елементу, обернені один до одного, крім того перекриваються для формування скосу. Для додаткового покращення стабільної працездатності ущільнення 4 ущільнюючі елементи 6 формують у своїй нижній зоні зі зносостійкого полімеру з високим опором повзучості, який має добрі властивості ковзання, а у їх верхній зоні з полімеру, який добре зчіплюється з металом. Крім того, полімери доцільно вибрати такими, щоб їх було можливо легко з'єднати один з одним, наприклад, зчепленням або коекструзією. Верхній край 5 стінки 7 камери для охолоджуючого повітря, зокрема, може бути сформований ущільнюючою прокладкою 23, яка є круговою, зокрема, круглою у поперечному перерізі (див. фіг. 2С), щоб уникнути осадження агломераційного пилу і забезпечити малу контактну поверхню для ущільнюючих елементів. Ущільнюючу прокладку 23 переважно виготовляють зі сталі, забезпеченої додатковим покриттям, і вона є замінною. Нумерація позицій 1. камера для охолоджуючого повітря 2. перфорована тарілка 3. камера охолодження агломерату 4. ущільнення охолоджуючого газу 5. верхній край стінки камери для охолоджуючого повітря (ущільнюючі пластини) 6. ущільнюючі елементи 7. стінка камери для охолоджуючого повітря 8. захисна бокова стінка 9. тримач ущільнюючого елемента 10. направляючий палець 11. консоль 12. з'єднуючі пластини 13. ребра жорсткості 14. стінка камери охолодження агломерату 15. нахилені поверхні 16. кінцеві поверхні 17. основа рейкового шляху 18. стаціонарні ущільнюючі плити 19. рейки для камери охолодження агломерату 20. монтажні отвори 21. верхня головка 22. колеса візка 23. ущільнююча прокладка ФОРМУЛА ВИНАХОДУ 45 50 55 1. Охолоджувач агломерату агломераційних фабрик для використання в металургії, який має камеру (1) для охолоджуючого повітря, камеру (3) охолодження агломерату, яка має перфоровану тарілку (2) і може переміщатися над камерою (1), і ущільнення (4) охолоджуючого газу між верхньою поверхнею камери (1) для охолоджуючого повітря і нижньою поверхнею камери (3) охолодження агломерату, який відрізняється тим, що ущільнення (4) простягнене вздовж камери (3) охолодження агломерату і має ущільнюючі елементи (6) з еластомерного матеріалу, які змонтовані з можливістю вертикального переміщення так, що вони спираються на бокові верхні краї (5) стаціонарної вертикальної стінки (7) камери для охолодження повітря, яка простягнена у напрямку переміщення камери (3) охолодження агломерату, і під час переміщення камери (3) охолодження агломерату ковзають вздовж верхніх країв (5), при цьому, ущільнюючі елементи (6) змонтовані з можливістю вертикального переміщення за допомогою навантаженого тримача (9) і направляючих пальців (10). 2. Охолоджувач агломерату за п. 1, який відрізняється тим, що ущільнюючі елементи (6) змонтовані назовні захисної бокової стінки (8) камери (3) охолодження агломерату і на нижньому її кінці. 3 UA 103111 C2 5 10 15 20 25 30 3. Охолоджувач агломерату за п. 1 або 2, який відрізняється тим, що ущільнюючі елементи (6) розміщені у внутрішній зоні, наприклад, кільцевої основи (17) для рейок камери (1) для охолоджуючого повітря. 4. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що направляючі пальці (10) встановлені у, можливо, кутових консолях (11), які в свою чергу прикріплені до з'єднуючих пластин (12), які знаходяться внизу стінки (14) камери охолодження агломерату. 5. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що тримач (9) відповідного ущільнюючого елемента перекриває пов'язаний ущільнюючий елемент (6) подібно даху з відповідними нахиленими поверхнями (15). 6. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що кінцеві поверхні (16) відповідних ущільнюючих елементів (6) виконані такої ширини, що вони будуть завжди спиратися на верхній край (5) стінки (7) камери для охолоджуючого повітря, навіть у випадку бокового зміщення камери (3) охолодження агломерату, яка рухається. 7. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що множина частин ущільнюючих елементів з'єднані одна з одною на їх кінцях для формування суцільного ущільнюючого елемента (6), наприклад, зчепленням одна з одною. 8. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що кінці сегментів ущільнюючих елементів обернені один до одного з перекриттям, утворюючи скіс. 9. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що нижня зона ущільнюючих елементів (6) виконана з зносостійкого полімеру з високим опором повзучості, який має хороші ковзні властивості, зокрема з поліетилену. 10. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що у своїй верхній зоні ущільнюючі елементи (6) виконані з полімеру, який добре зчіплюється з металом, зокрема з поліетилену. 11. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що дві ділянки ущільнюючого елементу є зчепленими одна з одною або є коекструдованими. 12. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що верхній край (5) стінки (7) камери для охолоджуючого повітря сформований стаціонарною ущільнюючою підкладкою (23) кругового, переважно, круглого поперечного перерізу. 4 UA 103111 C2 5 UA 103111 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Назва патенту англійськоюSinter cooler with exchangeable seal
Автори англійськоюChambers, Alan
Автори російськоюЧемберс Алан
МПК / Мітки
МПК: C22B 1/26, F27B 21/02, F27D 15/00
Мітки: агломерату, охолоджувач, змінним, ущільненням
