Охолоджувач агломерату з регульованим ущільненням для охолоджуючого газу

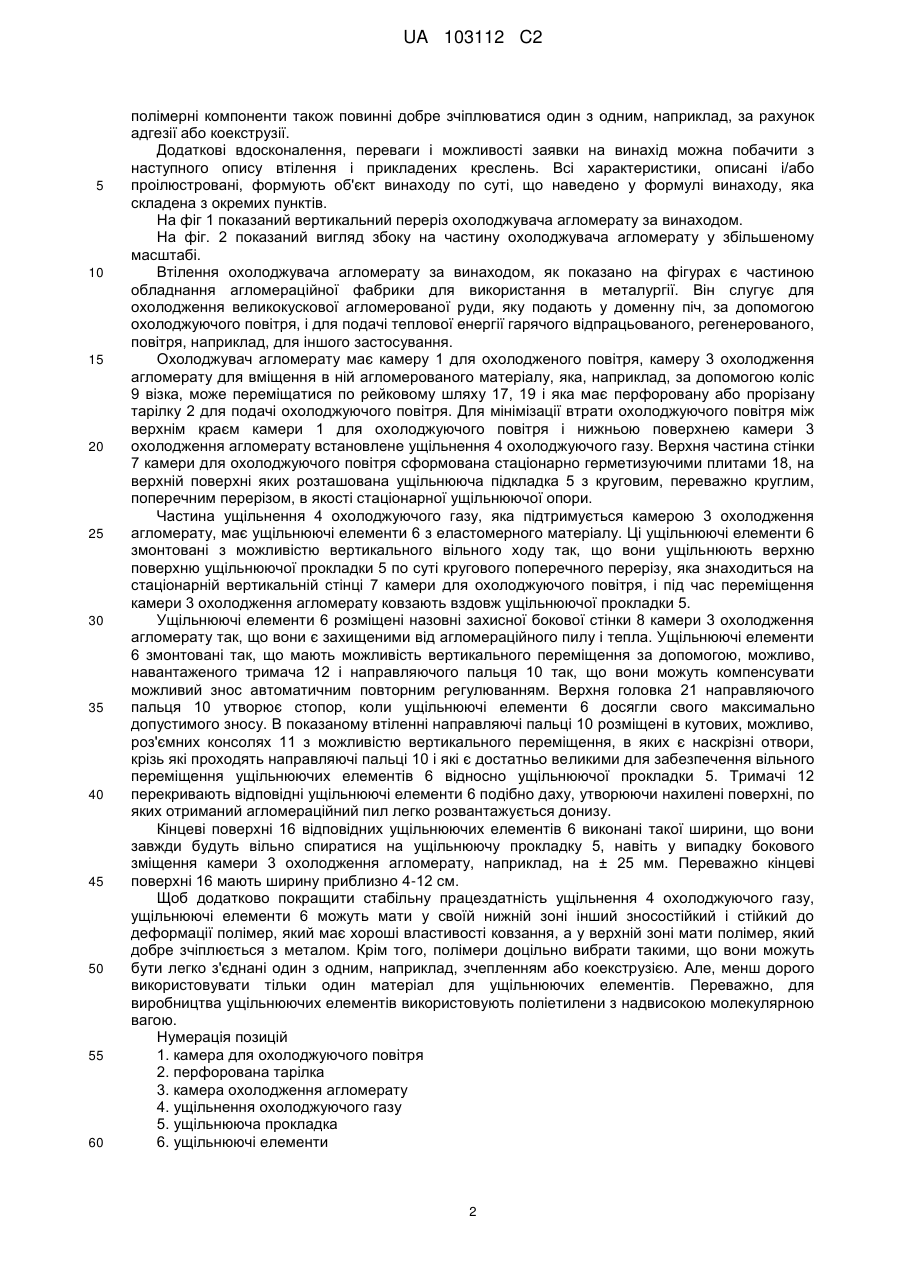

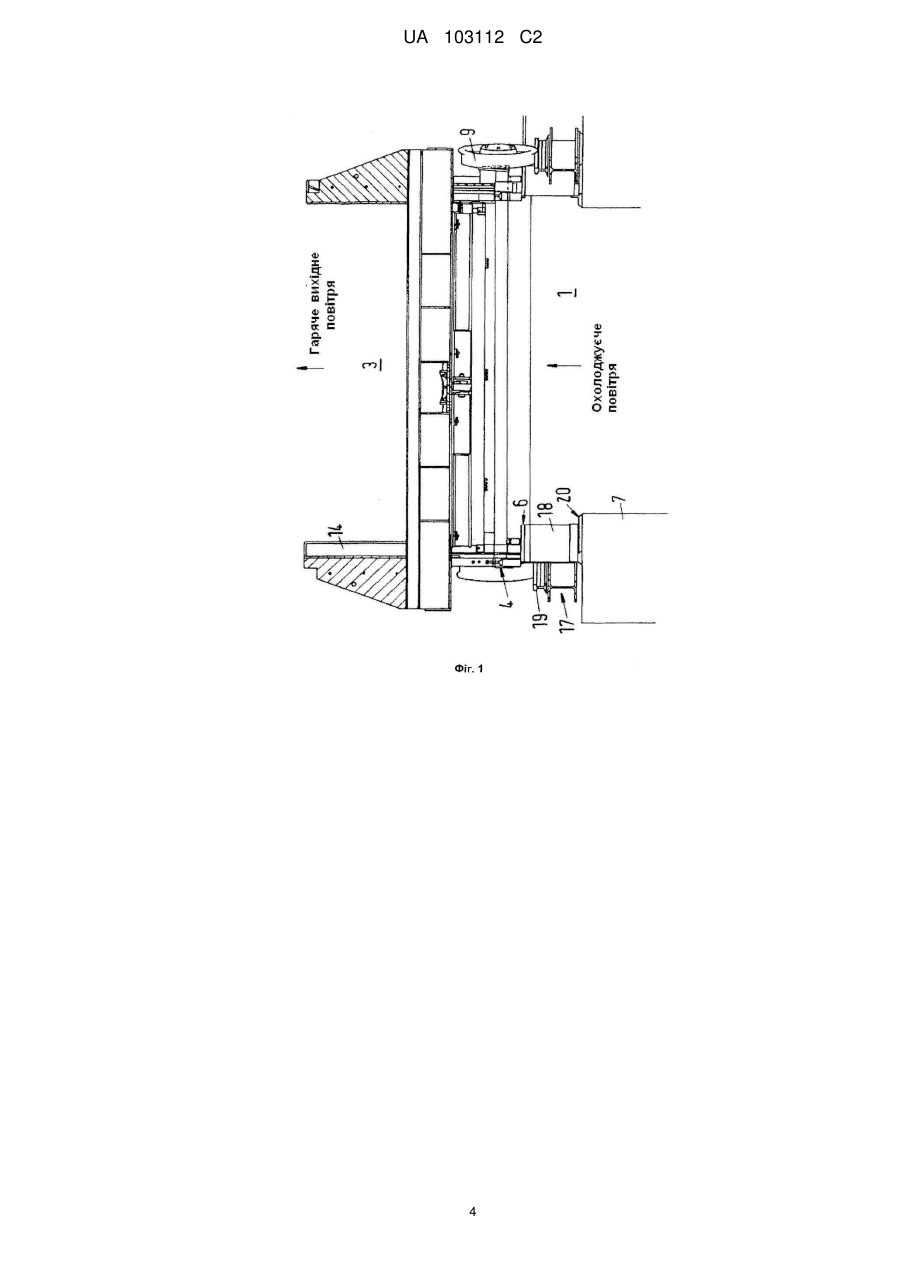

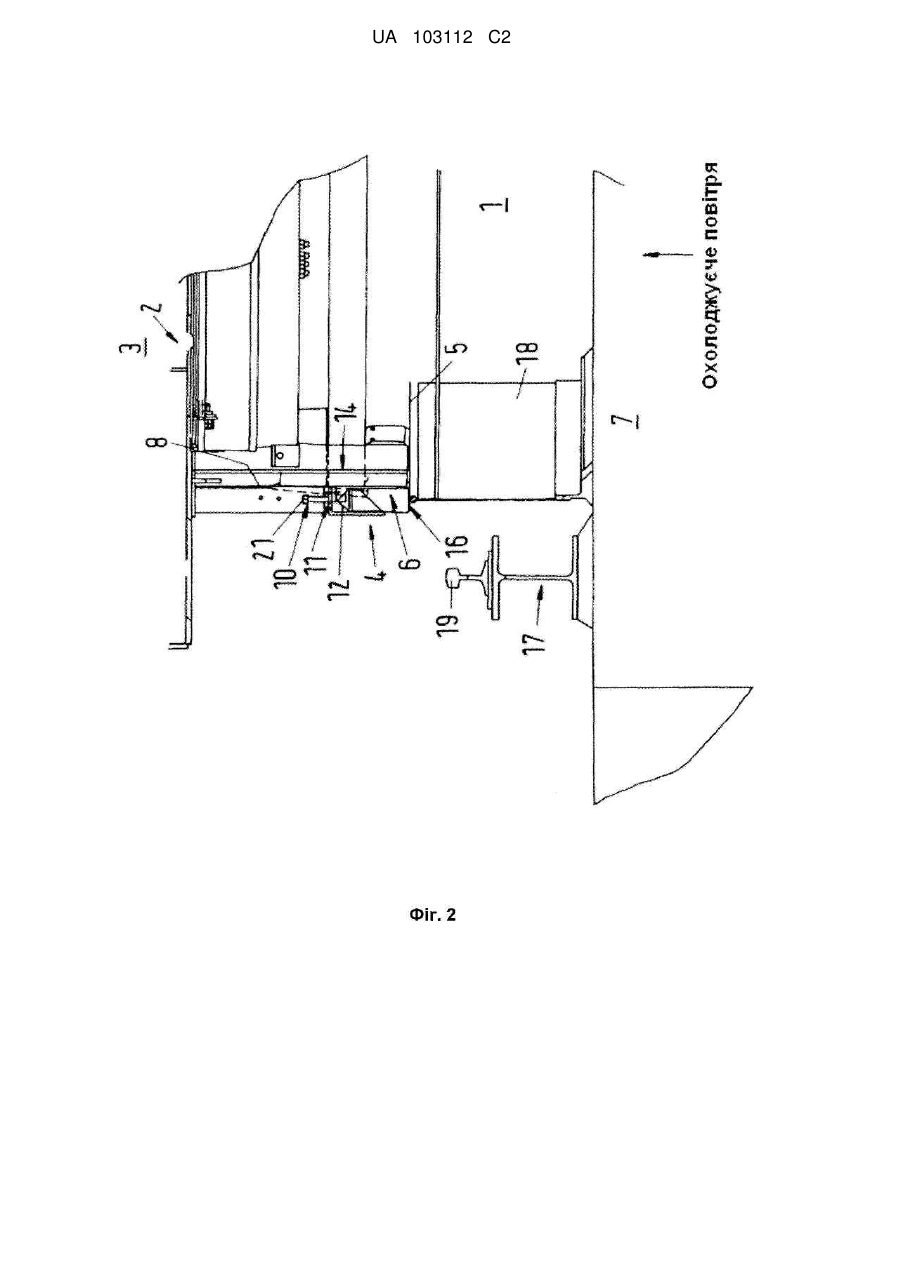

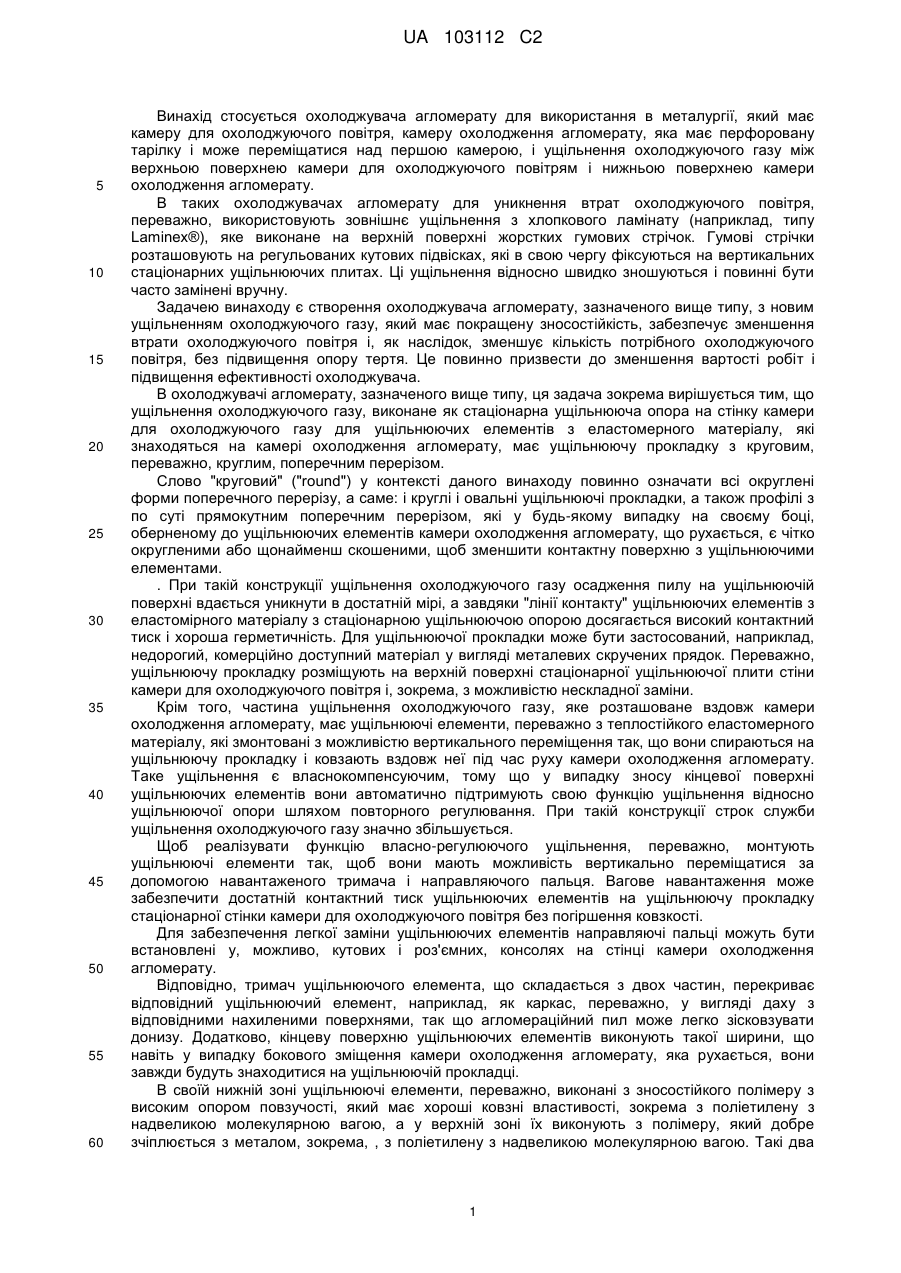

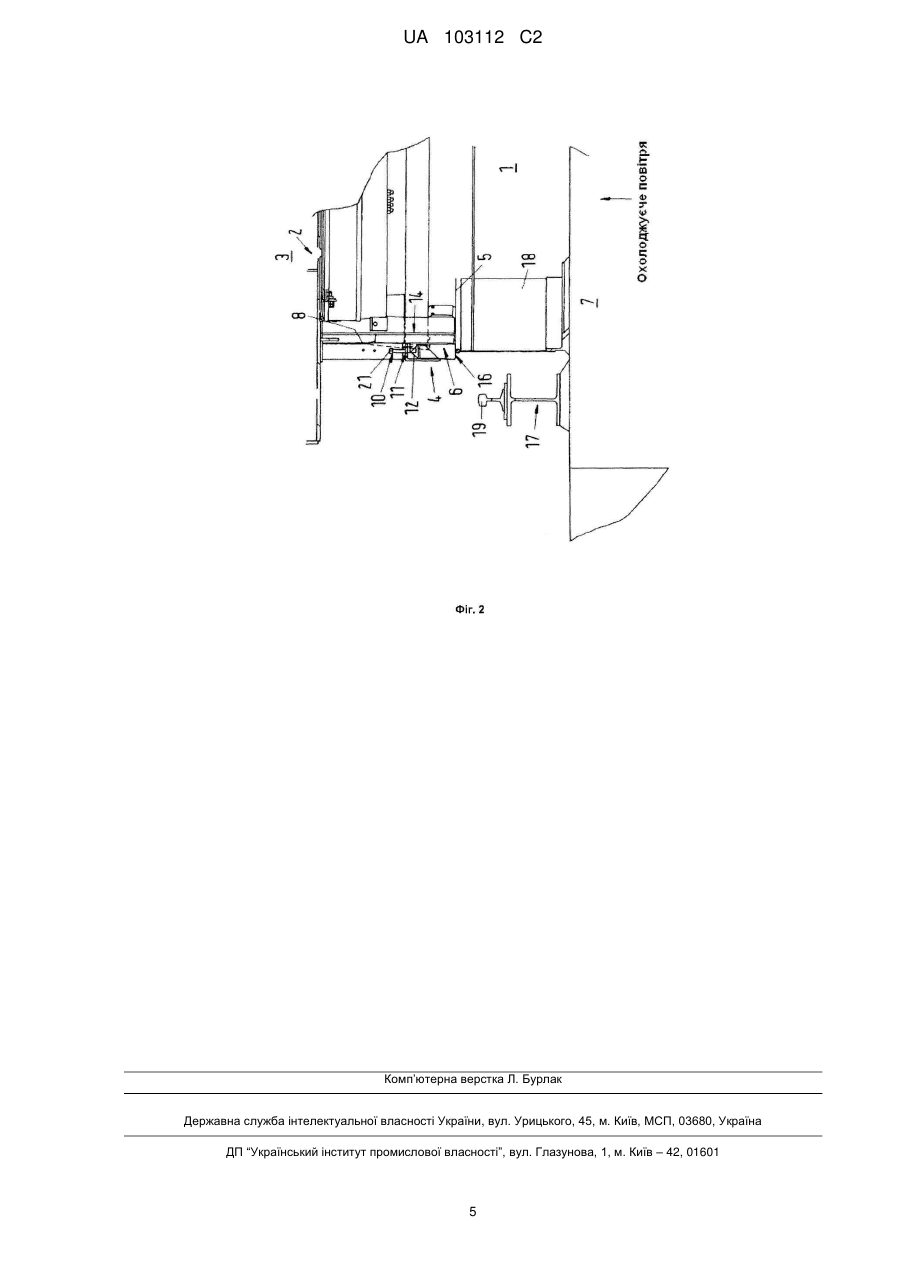

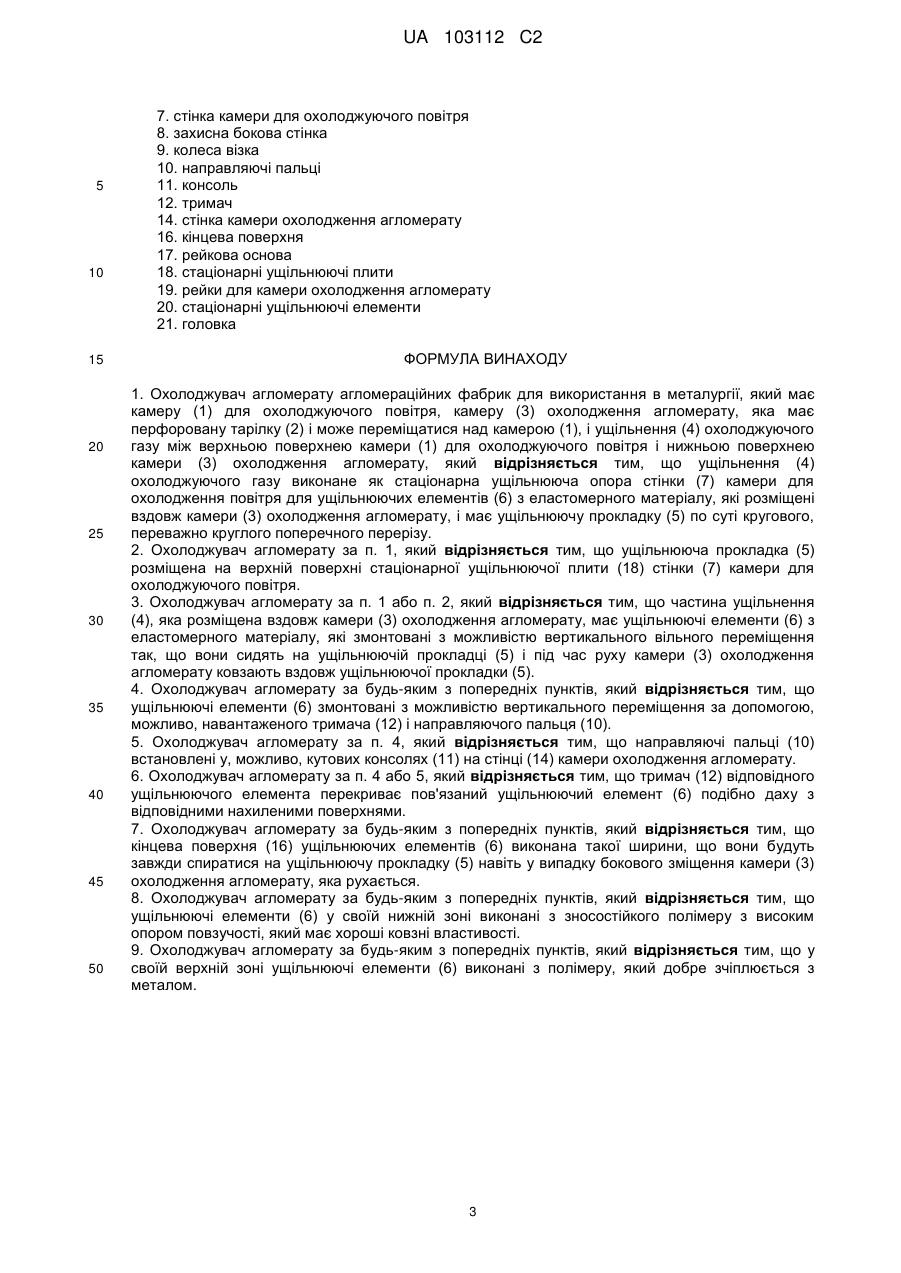

Реферат: Винахід стосується охолоджувача агломерату агломераційних фабрик для використання в металургії, який має камеру (1) для охолоджуючого повітря, камеру (3) охолодження агломерату, яка має перфоровану тарілку (2) і може переміщатися над камерою (1), і ущільнення (4) охолоджуючого газу між верхньою поверхнею камери (1) для охолоджуючого повітря і нижньою поверхнею камери (3) охолодження агломерату, де ущільнення (4) охолоджуючого газу, виконане як стаціонарна ущільнююча опора на стінку (7) камери для охолодження повітря для ущільнюючих елементів (6) з еластомерного матеріалу, які розміщені вздовж камери (3) охолодження агломерату, і має ущільнюючу прокладку (5) по суті кругового, переважно круглого поперечного перерізу. UA 103112 C2 (12) UA 103112 C2 UA 103112 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується охолоджувача агломерату для використання в металургії, який має камеру для охолоджуючого повітря, камеру охолодження агломерату, яка має перфоровану тарілку і може переміщатися над першою камерою, і ущільнення охолоджуючого газу між верхньою поверхнею камери для охолоджуючого повітрям і нижньою поверхнею камери охолодження агломерату. В таких охолоджувачах агломерату для уникнення втрат охолоджуючого повітря, переважно, використовують зовнішнє ущільнення з хлопкового ламінату (наприклад, типу Laminex®), яке виконане на верхній поверхні жорстких гумових стрічок. Гумові стрічки розташовують на регульованих кутових підвісках, які в свою чергу фіксуються на вертикальних стаціонарних ущільнюючих плитах. Ці ущільнення відносно швидко зношуються і повинні бути часто замінені вручну. Задачею винаходу є створення охолоджувача агломерату, зазначеного вище типу, з новим ущільненням охолоджуючого газу, який має покращену зносостійкість, забезпечує зменшення втрати охолоджуючого повітря і, як наслідок, зменшує кількість потрібного охолоджуючого повітря, без підвищення опору тертя. Це повинно призвести до зменшення вартості робіт і підвищення ефективності охолоджувача. В охолоджувачі агломерату, зазначеного вище типу, ця задача зокрема вирішується тим, що ущільнення охолоджуючого газу, виконане як стаціонарна ущільнююча опора на стінку камери для охолоджуючого газу для ущільнюючих елементів з еластомерного матеріалу, які знаходяться на камері охолодження агломерату, має ущільнюючу прокладку з круговим, переважно, круглим, поперечним перерізом. Слово "круговий" ("round") у контексті даного винаходу повинно означати всі округлені форми поперечного перерізу, а саме: і круглі і овальні ущільнюючі прокладки, а також профілі з по суті прямокутним поперечним перерізом, які у будь-якому випадку на своєму боці, оберненому до ущільнюючих елементів камери охолодження агломерату, що рухається, є чітко округленими або щонайменш скошеними, щоб зменшити контактну поверхню з ущільнюючими елементами. . При такій конструкції ущільнення охолоджуючого газу осадження пилу на ущільнюючій поверхні вдається уникнути в достатній мірі, а завдяки "лінії контакту" ущільнюючих елементів з еластомірного матеріалу з стаціонарною ущільнюючою опорою досягається високий контактний тиск і хороша герметичність. Для ущільнюючої прокладки може бути застосований, наприклад, недорогий, комерційно доступний матеріал у вигляді металевих скручених прядок. Переважно, ущільнюючу прокладку розміщують на верхній поверхні стаціонарної ущільнюючої плити стіни камери для охолоджуючого повітря і, зокрема, з можливістю нескладної заміни. Крім того, частина ущільнення охолоджуючого газу, яке розташоване вздовж камери охолодження агломерату, має ущільнюючі елементи, переважно з теплостійкого еластомерного матеріалу, які змонтовані з можливістю вертикального переміщення так, що вони спираються на ущільнюючу прокладку і ковзають вздовж неї під час руху камери охолодження агломерату. Таке ущільнення є власнокомпенсуючим, тому що у випадку зносу кінцевої поверхні ущільнюючих елементів вони автоматично підтримують свою функцію ущільнення відносно ущільнюючої опори шляхом повторного регулювання. При такій конструкції строк служби ущільнення охолоджуючого газу значно збільшується. Щоб реалізувати функцію власно-регулюючого ущільнення, переважно, монтують ущільнюючі елементи так, щоб вони мають можливість вертикально переміщатися за допомогою навантаженого тримача і направляючого пальця. Вагове навантаження може забезпечити достатній контактний тиск ущільнюючих елементів на ущільнюючу прокладку стаціонарної стінки камери для охолоджуючого повітря без погіршення ковзкості. Для забезпечення легкої заміни ущільнюючих елементів направляючі пальці можуть бути встановлені у, можливо, кутових і роз'ємних, консолях на стінці камери охолодження агломерату. Відповідно, тримач ущільнюючого елемента, що складається з двох частин, перекриває відповідний ущільнюючий елемент, наприклад, як каркас, переважно, у вигляді даху з відповідними нахиленими поверхнями, так що агломераційний пил може легко зісковзувати донизу. Додатково, кінцеву поверхню ущільнюючих елементів виконують такої ширини, що навіть у випадку бокового зміщення камери охолодження агломерату, яка рухається, вони завжди будуть знаходитися на ущільнюючій прокладці. В своїй нижній зоні ущільнюючі елементи, переважно, виконані з зносостійкого полімеру з високим опором повзучості, який має хороші ковзні властивості, зокрема з поліетилену з надвеликою молекулярною вагою, а у верхній зоні їх виконують з полімеру, який добре зчіплюється з металом, зокрема, , з поліетилену з надвеликою молекулярною вагою. Такі два 1 UA 103112 C2 5 10 15 20 25 30 35 40 45 50 55 60 полімерні компоненти також повинні добре зчіплюватися один з одним, наприклад, за рахунок адгезії або коекструзії. Додаткові вдосконалення, переваги і можливості заявки на винахід можна побачити з наступного опису втілення і прикладених креслень. Всі характеристики, описані і/або проілюстровані, формують об'єкт винаходу по суті, що наведено у формулі винаходу, яка складена з окремих пунктів. На фіг 1 показаний вертикальний переріз охолоджувача агломерату за винаходом. На фіг. 2 показаний вигляд збоку на частину охолоджувача агломерату у збільшеному масштабі. Втілення охолоджувача агломерату за винаходом, як показано на фігурах є частиною обладнання агломераційної фабрики для використання в металургії. Він слугує для охолодження великокускової агломерованої руди, яку подають у доменну піч, за допомогою охолоджуючого повітря, і для подачі теплової енергії гарячого відпрацьованого, регенерованого, повітря, наприклад, для іншого застосування. Охолоджувач агломерату має камеру 1 для охолодженого повітря, камеру 3 охолодження агломерату для вміщення в ній агломерованого матеріалу, яка, наприклад, за допомогою коліс 9 візка, може переміщатися по рейковому шляху 17, 19 і яка має перфоровану або прорізану тарілку 2 для подачі охолоджуючого повітря. Для мінімізації втрати охолоджуючого повітря між верхнім краєм камери 1 для охолоджуючого повітря і нижньою поверхнею камери 3 охолодження агломерату встановлене ущільнення 4 охолоджуючого газу. Верхня частина стінки 7 камери для охолоджуючого повітря сформована стаціонарно герметизуючими плитами 18, на верхній поверхні яких розташована ущільнююча підкладка 5 з круговим, переважно круглим, поперечним перерізом, в якості стаціонарної ущільнюючої опори. Частина ущільнення 4 охолоджуючого газу, яка підтримується камерою 3 охолодження агломерату, має ущільнюючі елементи 6 з еластомерного матеріалу. Ці ущільнюючі елементи 6 змонтовані з можливістю вертикального вільного ходу так, що вони ущільнюють верхню поверхню ущільнюючої прокладки 5 по суті кругового поперечного перерізу, яка знаходиться на стаціонарній вертикальній стінці 7 камери для охолоджуючого повітря, і під час переміщення камери 3 охолодження агломерату ковзають вздовж ущільнюючої прокладки 5. Ущільнюючі елементи 6 розміщені назовні захисної бокової стінки 8 камери 3 охолодження агломерату так, що вони є захищеними від агломераційного пилу і тепла. Ущільнюючі елементи 6 змонтовані так, що мають можливість вертикального переміщення за допомогою, можливо, навантаженого тримача 12 і направляючого пальця 10 так, що вони можуть компенсувати можливий знос автоматичним повторним регулюванням. Верхня головка 21 направляючого пальця 10 утворює стопор, коли ущільнюючі елементи 6 досягли свого максимально допустимого зносу. В показаному втіленні направляючі пальці 10 розміщені в кутових, можливо, роз'ємних консолях 11 з можливістю вертикального переміщення, в яких є наскрізні отвори, крізь які проходять направляючі пальці 10 і які є достатньо великими для забезпечення вільного переміщення ущільнюючих елементів 6 відносно ущільнюючої прокладки 5. Тримачі 12 перекривають відповідні ущільнюючі елементи 6 подібно даху, утворюючи нахилені поверхні, по яких отриманий агломераційний пил легко розвантажується донизу. Кінцеві поверхні 16 відповідних ущільнюючих елементів 6 виконані такої ширини, що вони завжди будуть вільно спиратися на ущільнюючу прокладку 5, навіть у випадку бокового зміщення камери 3 охолодження агломерату, наприклад, на ± 25 мм. Переважно кінцеві поверхні 16 мають ширину приблизно 4-12 см. Щоб додатково покращити стабільну працездатність ущільнення 4 охолоджуючого газу, ущільнюючі елементи 6 можуть мати у своїй нижній зоні інший зносостійкий і стійкий до деформації полімер, який має хороші властивості ковзання, а у верхній зоні мати полімер, який добре зчіплюється з металом. Крім того, полімери доцільно вибрати такими, що вони можуть бути легко з'єднані один з одним, наприклад, зчепленням або коекструзією. Але, менш дорого використовувати тільки один матеріал для ущільнюючих елементів. Переважно, для виробництва ущільнюючих елементів використовують поліетилени з надвисокою молекулярною вагою. Нумерація позицій 1. камера для охолоджуючого повітря 2. перфорована тарілка 3. камера охолодження агломерату 4. ущільнення охолоджуючого газу 5. ущільнююча прокладка 6. ущільнюючі елементи 2 UA 103112 C2 5 10 15 20 25 30 35 40 45 50 7. стінка камери для охолоджуючого повітря 8. захисна бокова стінка 9. колеса візка 10. направляючі пальці 11. консоль 12. тримач 14. стінка камери охолодження агломерату 16. кінцева поверхня 17. рейкова основа 18. стаціонарні ущільнюючі плити 19. рейки для камери охолодження агломерату 20. стаціонарні ущільнюючі елементи 21. головка ФОРМУЛА ВИНАХОДУ 1. Охолоджувач агломерату агломераційних фабрик для використання в металургії, який має камеру (1) для охолоджуючого повітря, камеру (3) охолодження агломерату, яка має перфоровану тарілку (2) і може переміщатися над камерою (1), і ущільнення (4) охолоджуючого газу між верхньою поверхнею камери (1) для охолоджуючого повітря і нижньою поверхнею камери (3) охолодження агломерату, який відрізняється тим, що ущільнення (4) охолоджуючого газу виконане як стаціонарна ущільнююча опора стінки (7) камери для охолодження повітря для ущільнюючих елементів (6) з еластомерного матеріалу, які розміщені вздовж камери (3) охолодження агломерату, і має ущільнюючу прокладку (5) по суті кругового, переважно круглого поперечного перерізу. 2. Охолоджувач агломерату за п. 1, який відрізняється тим, що ущільнююча прокладка (5) розміщена на верхній поверхні стаціонарної ущільнюючої плити (18) стінки (7) камери для охолоджуючого повітря. 3. Охолоджувач агломерату за п. 1 або п. 2, який відрізняється тим, що частина ущільнення (4), яка розміщена вздовж камери (3) охолодження агломерату, має ущільнюючі елементи (6) з еластомерного матеріалу, які змонтовані з можливістю вертикального вільного переміщення так, що вони сидять на ущільнюючій прокладці (5) і під час руху камери (3) охолодження агломерату ковзають вздовж ущільнюючої прокладки (5). 4. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що ущільнюючі елементи (6) змонтовані з можливістю вертикального переміщення за допомогою, можливо, навантаженого тримача (12) і направляючого пальця (10). 5. Охолоджувач агломерату за п. 4, який відрізняється тим, що направляючі пальці (10) встановлені у, можливо, кутових консолях (11) на стінці (14) камери охолодження агломерату. 6. Охолоджувач агломерату за п. 4 або 5, який відрізняється тим, що тримач (12) відповідного ущільнюючого елемента перекриває пов'язаний ущільнюючий елемент (6) подібно даху з відповідними нахиленими поверхнями. 7. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що кінцева поверхня (16) ущільнюючих елементів (6) виконана такої ширини, що вони будуть завжди спиратися на ущільнюючу прокладку (5) навіть у випадку бокового зміщення камери (3) охолодження агломерату, яка рухається. 8. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що ущільнюючі елементи (6) у своїй нижній зоні виконані з зносостійкого полімеру з високим опором повзучості, який має хороші ковзні властивості. 9. Охолоджувач агломерату за будь-яким з попередніх пунктів, який відрізняється тим, що у своїй верхній зоні ущільнюючі елементи (6) виконані з полімеру, який добре зчіплюється з металом. 3 UA 103112 C2 4 UA 103112 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
