Легкоустановлюваний замковий пристрій

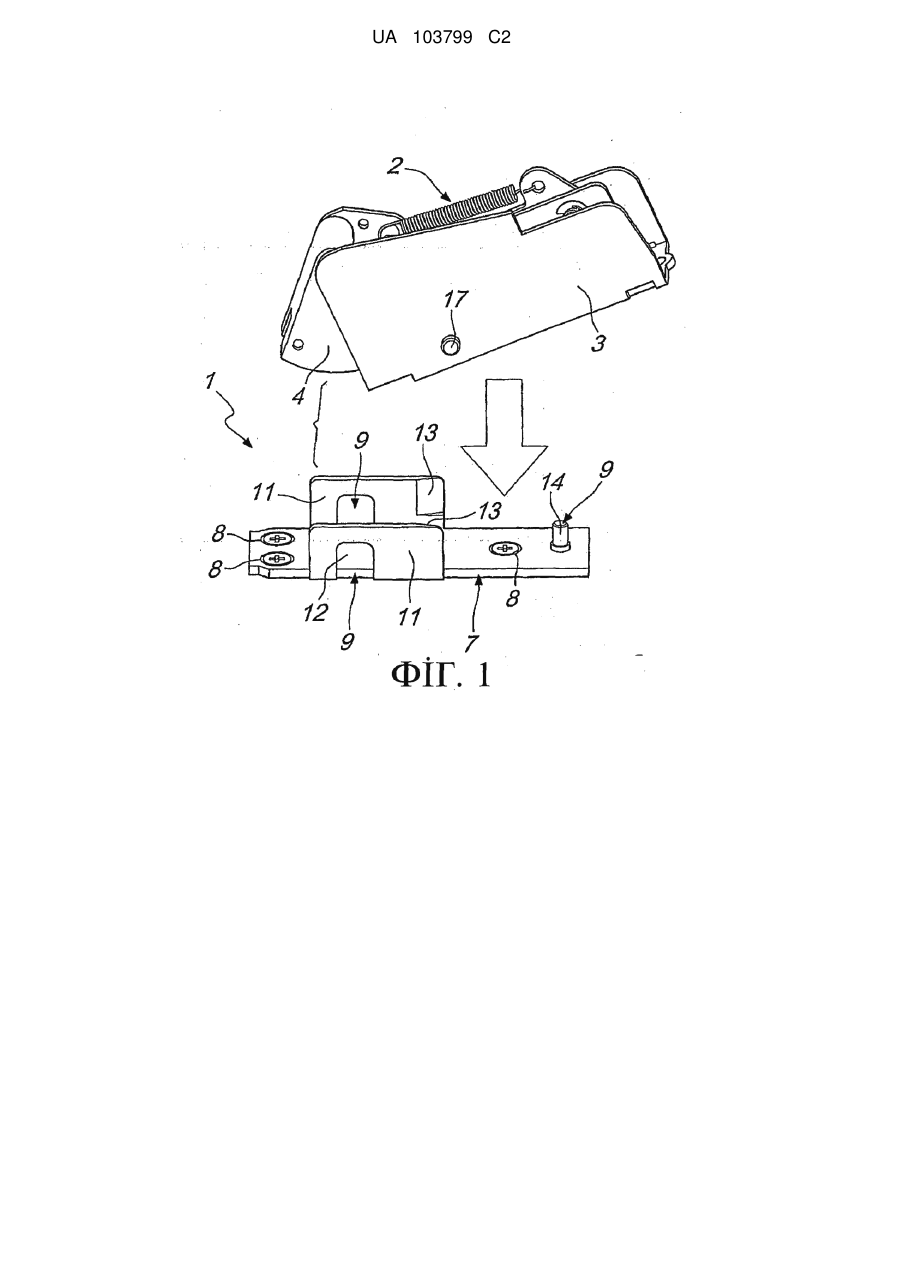

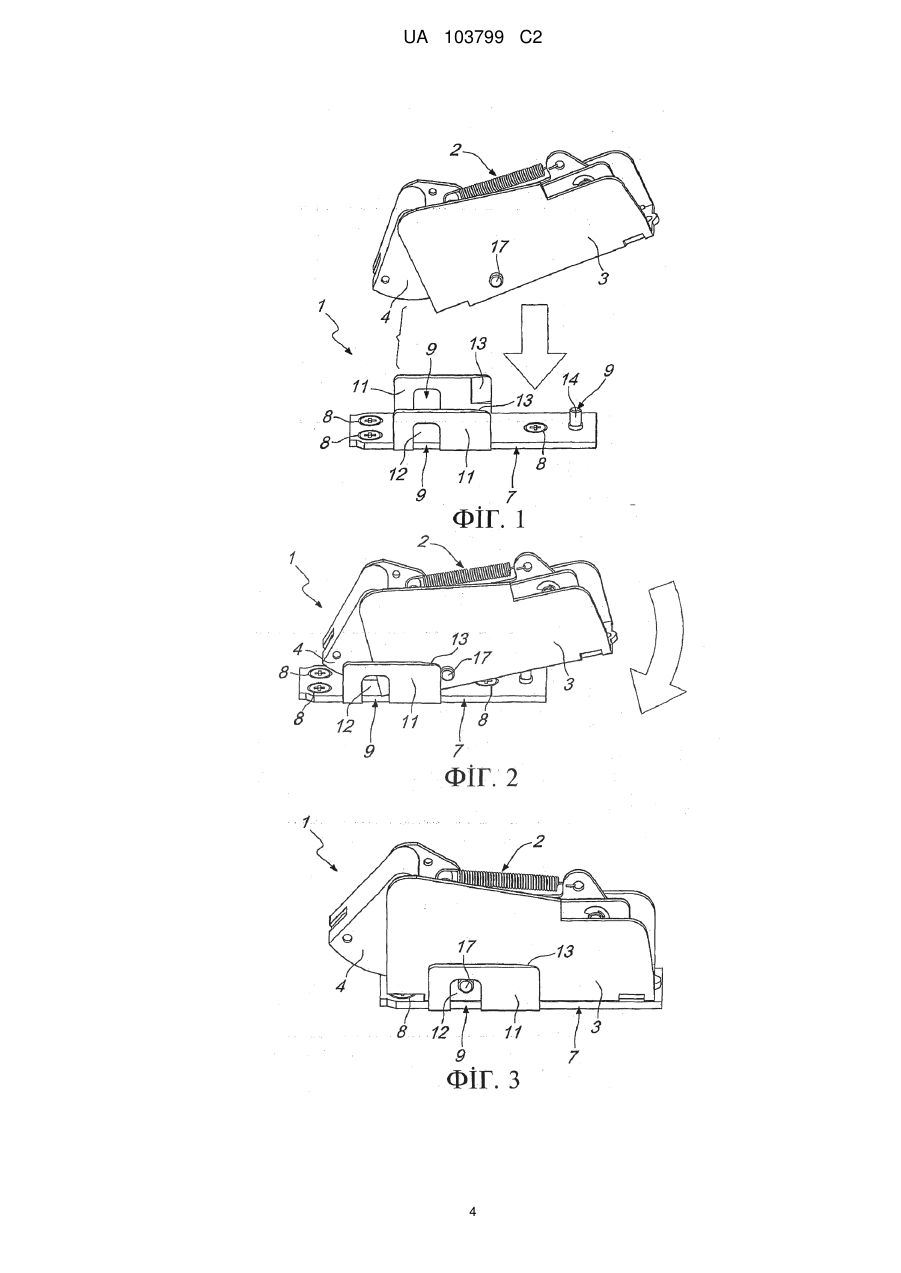

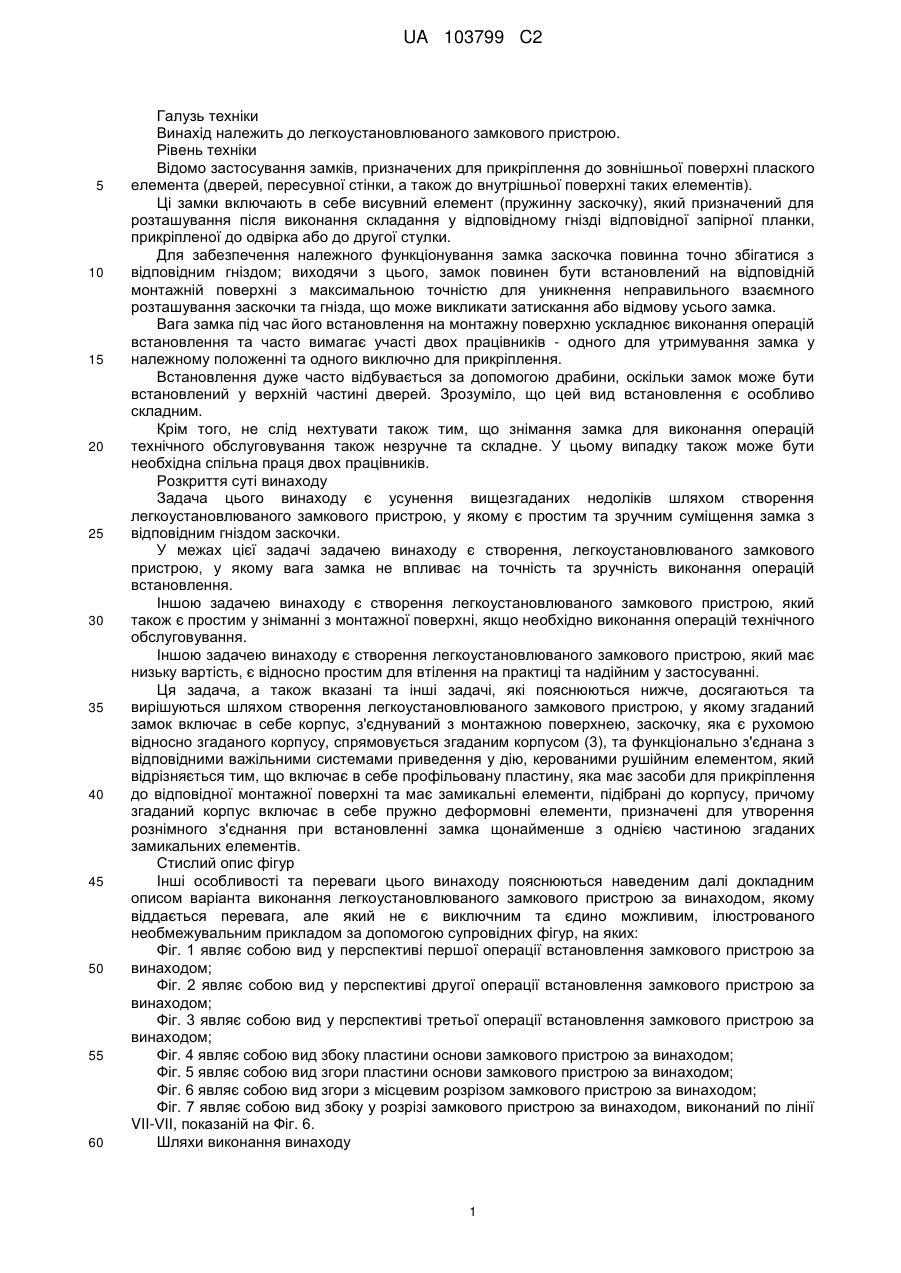

Реферат: Легкоустановлюваний замковий пристрій (1), у якому замок (2) містить корпус (3), який прикріплюють до монтажної поверхні. Заскочка (4) є рухомою відносно корпусу (3) та спрямовується згаданим корпусом (3), причому заскочка (4) функціонально з'єднана з відповідними важільними системами (5) приведення у дію, керованими рушійним елементом. Замковий пристрій (1) включає в себе профільовану пластину (7), яка має засоби (8) для прикріплення до відповідної монтажної поверхні та має замикальні елементи (9), підібрані для корпусу (3). Корпус (3) містить пружно деформовні елементи (10), призначені для утворення рознімного з'єднання при встановленні замка щонайменше з однією частиною замикальних елементів (9). UA 103799 C2 (12) UA 103799 C2 UA 103799 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід належить до легкоустановлюваного замкового пристрою. Рівень техніки Відомо застосування замків, призначених для прикріплення до зовнішньої поверхні плаского елемента (дверей, пересувної стінки, а також до внутрішньої поверхні таких елементів). Ці замки включають в себе висувний елемент (пружинну заскочку), який призначений для розташування після виконання складання у відповідному гнізді відповідної запірної планки, прикріпленої до одвірка або до другої стулки. Для забезпечення належного функціонування замка заскочка повинна точно збігатися з відповідним гніздом; виходячи з цього, замок повинен бути встановлений на відповідній монтажній поверхні з максимальною точністю для уникнення неправильного взаємного розташування заскочки та гнізда, що може викликати затискання або відмову усього замка. Вага замка під час його встановлення на монтажну поверхню ускладнює виконання операцій встановлення та часто вимагає участі двох працівників - одного для утримування замка у належному положенні та одного виключно для прикріплення. Встановлення дуже часто відбувається за допомогою драбини, оскільки замок може бути встановлений у верхній частині дверей. Зрозуміло, що цей вид встановлення є особливо складним. Крім того, не слід нехтувати також тим, що знімання замка для виконання операцій технічного обслуговування також незручне та складне. У цьому випадку також може бути необхідна спільна праця двох працівників. Розкриття суті винаходу Задача цього винаходу є усунення вищезгаданих недоліків шляхом створення легкоустановлюваного замкового пристрою, у якому є простим та зручним суміщення замка з відповідним гніздом заскочки. У межах цієї задачі задачею винаходу є створення, легкоустановлюваного замкового пристрою, у якому вага замка не впливає на точність та зручність виконання операцій встановлення. Іншою задачею винаходу є створення легкоустановлюваного замкового пристрою, який також є простим у зніманні з монтажної поверхні, якщо необхідно виконання операцій технічного обслуговування. Іншою задачею винаходу є створення легкоустановлюваного замкового пристрою, який має низьку вартість, є відносно простим для втілення на практиці та надійним у застосуванні. Ця задача, а також вказані та інші задачі, які пояснюються нижче, досягаються та вирішуються шляхом створення легкоустановлюваного замкового пристрою, у якому згаданий замок включає в себе корпус, з'єднуваний з монтажною поверхнею, заскочку, яка є рухомою відносно згаданого корпусу, спрямовується згаданим корпусом (3), та функціонально з'єднана з відповідними важільними системами приведення у дію, керованими рушійним елементом, який відрізняється тим, що включає в себе профільовану пластину, яка має засоби для прикріплення до відповідної монтажної поверхні та має замикальні елементи, підібрані до корпусу, причому згаданий корпус включає в себе пружно деформовні елементи, призначені для утворення рознімного з'єднання при встановленні замка щонайменше з однією частиною згаданих замикальних елементів. Стислий опис фігур Інші особливості та переваги цього винаходу пояснюються наведеним далі докладним описом варіанта виконання легкоустановлюваного замкового пристрою за винаходом, якому віддається перевага, але який не є виключним та єдино можливим, ілюстрованого необмежувальним прикладом за допомогою супровідних фігур, на яких: Фіг. 1 являє собою вид у перспективі першої операції встановлення замкового пристрою за винаходом; Фіг. 2 являє собою вид у перспективі другої операції встановлення замкового пристрою за винаходом; Фіг. 3 являє собою вид у перспективі третьої операції встановлення замкового пристрою за винаходом; Фіг. 4 являє собою вид збоку пластини основи замкового пристрою за винаходом; Фіг. 5 являє собою вид згори пластини основи замкового пристрою за винаходом; Фіг. 6 являє собою вид згори з місцевим розрізом замкового пристрою за винаходом; Фіг. 7 являє собою вид збоку у розрізі замкового пристрою за винаходом, виконаний по лінії VII-VII, показаній на Фіг. 6. Шляхи виконання винаходу 1 UA 103799 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фігурах позицією 1 в цілому позначений легкоустановлюваний замковий пристрій. Замки 2 замкового пристрою 1 за винаходом включають в себе корпус 3, з'єднуваний з монтажною поверхнею. Заскочка 4 є рухомою відносно корпусу 3 та функціонально зв'язана з відповідними важільними системами 5 приведення у дію, керованими рушійним елементом (не показаним на фігурі, таким як наприклад ручка або "антипанічна" штанга). Слід зазначити, що заскочка 4 може пересуватися відносно корпусу 3 із застосуванням його як напрямної: як детально показано на супровідних фігурах, заскочка 4 може повертатися відносно осі 6, з'єднаної з корпусом 3, з висунутого стану до схованого стану. Замковий пристрій 1 включає в себе профільовану пластину 7, що має спеціальні засоби 8 для прикріплення до відповідної монтажної поверхні та має замикальні елементи 9, підібрані для корпусу 3. Корпус 3 у свою чергу включає в себе пружно деформовні елементи 10, призначені для утворення рознімного з'єднання при встановленні замка щонайменше з однією частиною замикальних елементів 9. Профільована пластина 7 має бічні пласкі ділянки 11 з відповідними гніздами 12, призначеними для розташування пружно деформовних елементів 10 корпусу 3. Таким чином, гнізда 12 фактично утворюють один із замикальних елементів 9. За одним з варіантів виконання, який являє безумовний інтерес на практиці та при застосуванні, згадані бічні пласкі ділянки 11 мають нахилені кінцеві пласкі поверхні 13. Ці нахилені пласкі поверхні 13 сприяють спрощенню вставляння пружно деформовних елементів 10 між ділянками 11 (під час встановлення замкового пристрою 1). Операція вставляння закінчена, коли елементи 10 зафіксовані всередині гнізд 12. Для забезпечення оптимальної фіксації на пластині 7 замка 2 замикальні елементи 9 включають в себе елемент 14, який виступає догори з профільованої пластини 7; цей елемент 14 призначений для міцного прикріплення нижньої частини 15 замка 2. Зокрема, елемент 14 може бути утворений нарізним стрижнем, з'єднаним з пластиною 7 (безпосередньо приварений до неї або з'єднаний з нею у будь-який інший спосіб). У цьому випадку замок 2 має у нижній частині 15 отвір для вставляння цього стрижня. Міцність з'єднання між стрижнем та отвором у нижній частині замка забезпечена шляхом затягування відповідно виконаного нарізного елемента 16, відповідного стрижневі, на самому стрижні, затискаючи нижню частину 15 замка. На практиці нарізна гайка, затягнута на стрижні, з'єднує нижню частину 15 замка з пластиною 7. Пружно деформовний елемент 10 корпусу 3 за варіантом, якому віддається перевага, утворений щонайменше однією по суті, поперечною віссю 17, яка пружно розсувається відносно контуру корпусу 3 вздовж відповідної по суті трубчастої порожнини; це пружне розсування відбувається за допомогою пружини 18, яка діє в осьовому напрямку та розташована у цій порожнині. За варіантом виконання, якому віддається перевага, але який не є виключним та єдино можливим, кріпильні засоби 8 включають в себе щонайменше один наскрізний отвір, призначений для утворення міцного з'єднання з кріпильним елементом 19, який закріплюють у згаданій монтажній поверхні під пластиною 7. Слід зазначити, що за варіантом виконання, який являє особливий інтерес для практичного застосування, форма цього щонайменше одного наскрізного отвору за варіантом, якому віддається перевага, вибрана з подібної до щілини - для регульованого встановлення - та подібної до круглої. Принцип дії замкового пристрою 1 за цим винаходом такий. Оскільки пластина 7 прикріплена до монтажної поверхні, її прикріплення спрощено завдяки невеликій вазі пластини 7, і можливо "начеплення" на неї замка 2 шляхом простого встановлення пружно деформовних елементів 10 безпосередньо до нахилених пласких поверхонь 13 таким чином, що нахилені пласкі поверхні 13 сприяють заглибленню цих елементів у межах контуру корпусу 3. При виконанні ковзного пересування замка 2 пружно деформовні елементи 10 стають навпроти гнізд 12 і висуваються з поперечної порожнини замка 2 під дією пружини 18. У цьому положенні достатньо опустити замок 2 таким чином, щоб елемент 14 потрапив в отвір нижньої частини 15 замка: встановлення нарізного елемента 16 з наступним затягуванням забезпечує фіксацію замка 2 в пластині 7. Таким чином, операції встановлення значно спрощені. Знімання замка у випадку необхідності технічного обслуговування або заміни також вимагає лише - знімання елемента 16 (шляхом його простого відгвинчування) та одночасного натискання на два пружно деформовні елементи 10 з пересуванням замка 2. 2 UA 103799 C2 5 10 15 У випадку заміни замка 2 немає необхідності також у зніманні пластини 7, яка на практиці є універсальною. Цей винахід, таким чином описаний, припускає численні модифікації та варіанти, що не виходять за межі обсягу наведеної формули винаходу; усі його елементи також можуть бути заміненими іншими технічно еквівалентними елементами. У наведених варіантах виконання винаходу окремі особливості, наведені для конкретних прикладів, у дійсності можуть бути замінені іншими особливостями, наявними у інших прикладах варіантів виконання винаходу: Крім того, слід зазначити, що нічого з того, що стало відомим під час процедури патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. На практиці застосовані матеріали, а також розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Там, де технічні елементи, вказані у будь-якому з наведених нижче пунктів формули винаходу, позначені номерами позицій, ці номери позицій наведені виключно з метою поліпшення зрозумілості цих пунктів формули винаходу, тобто такі номери позицій не мають жодної обмежувальної дії щодо тлумачення усіх елементів, позначених цими номерами позицій лише у вигляді прикладів. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 1. Легкоустановлюваний замковий пристрій (1), у якому замок (2) включає в себе корпус (3), виконаний з можливістю з'єднування з монтажною поверхнею, заскочку (4), яка є рухомою відносно згаданого корпусу (3), спрямовується згаданим корпусом (3) та функціонально пов'язана з відповідними важільними системами (5) приведення у дію, керованими рушійним елементом; та профільовану пластину (7), яка має засоби (8) для прикріплення до відповідної монтажної поверхні та має замикальні елементи (9), підібрані для згаданого корпусу (3), і згаданий корпус (3) включає в себе пружно деформовні елементи (10), призначені для утворення при встановленні замка рознімного з'єднання із щонайменше однією частиною згаданих замикальних елементів (9), так що прикріплення корпусу (3) до профільованої пластини (7) та знімання з неї є простим та зручним, при цьому згадані замикальні елементи (9) включають в себе елемент (14), який виступає догори зі згаданої профільованої пластини (7) та виконаний з можливістю утворення міцного з'єднання з нижньою частиною (15) згаданого замка (2), який відрізняється тим, що згаданий елемент (14) утворений нарізним стрижнем, з'єднаним з пластиною (7), згаданий замок (2) має у згаданій нижній частині (15) отвір для вставляння згаданого стрижня, і міцність з'єднання забезпечена шляхом затягування нарізного елемента (16), форма якого відповідає згаданому стрижневі, з закріпленням нижньої частини (15) на згаданому стрижні. 2. Замковий пристрій за п. 1, який відрізняється тим, що згадана профільована пластина (7) має бічні пласкі ділянки (11) з гніздами (12) для згаданих пружно деформовних елементів (10) корпусу (3), де згадані гнізда (12) утворюють один зі згаданих замикальних елементів (9). 3. Замковий пристрій за п. 2, який відрізняється тим, що згадані бічні пласкі ділянки (11) мають скісні кінцеві пласкі поверхні (13), призначені для спрощення вставляння згаданих пружно деформовних елементів (10) між згаданими ділянками (11) до потрапляння у згадані гнізда (12). 4. Замковий пристрій за п. 1, який відрізняється тим, що згаданий пружно деформовний елемент (10) утворений щонайменше однією загалом поперечною віссю (17), яка виконана з можливістю пружно розсуватися відносно контуру згаданого корпусу (3) у відповідній загалом трубчастій порожнині, причому це пружне розсування відбувається за допомогою розташованої у згаданій порожнині пружини (18), яка діє в осьовому напрямку. 5. Замковий пристрій за п. 1, який відрізняється тим, що згадані засоби (8) для прикріплення включають в себе щонайменше один наскрізний отвір, призначений для утворення міцного з'єднання з кріпильним елементом (19), який закріплюють у згаданій монтажній поверхні. 6. Замковий пристрій за п. 5, який відрізняється тим, що форма згаданого щонайменше одного наскрізного отвору вибрана з подібних до щілин отворів - для регульованого встановлення у неперервній множині положень - та отворів подібної до круглої форми. 3 UA 103799 C2 4 UA 103799 C2 5 UA 103799 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
