Спосіб переведення роботи печі по виплавці кремнієвих феросплавів з карборундового методу на безкарборундовий

Завантажити PDF файл.

Формула / Реферат

Спосіб переведення роботи печі по виплавці кремнієвих феросплавів з карборундового методу на безкарборундовий, що включає регулювання шихтового, електричного і електродного режимів її роботи, а також зміни кількості вуглецю в шихті, який відрізняється тим, що здійснюють одночасно наступні операції: випалювання подового гарнісажу шляхом занурення у ванну печі електродів з робочими тиглями до навколоподового простору, при зменшенні подачі надлишкового вуглецю в шихту до досягнення його стехіометричної кількості і ліквідації шихтової електропровідності при нарощуванні дугової електропровідності до 100 %, при одночасному здійсненні контролю всіх згаданих режимів, у тому числі випуску металу з печі.

Текст

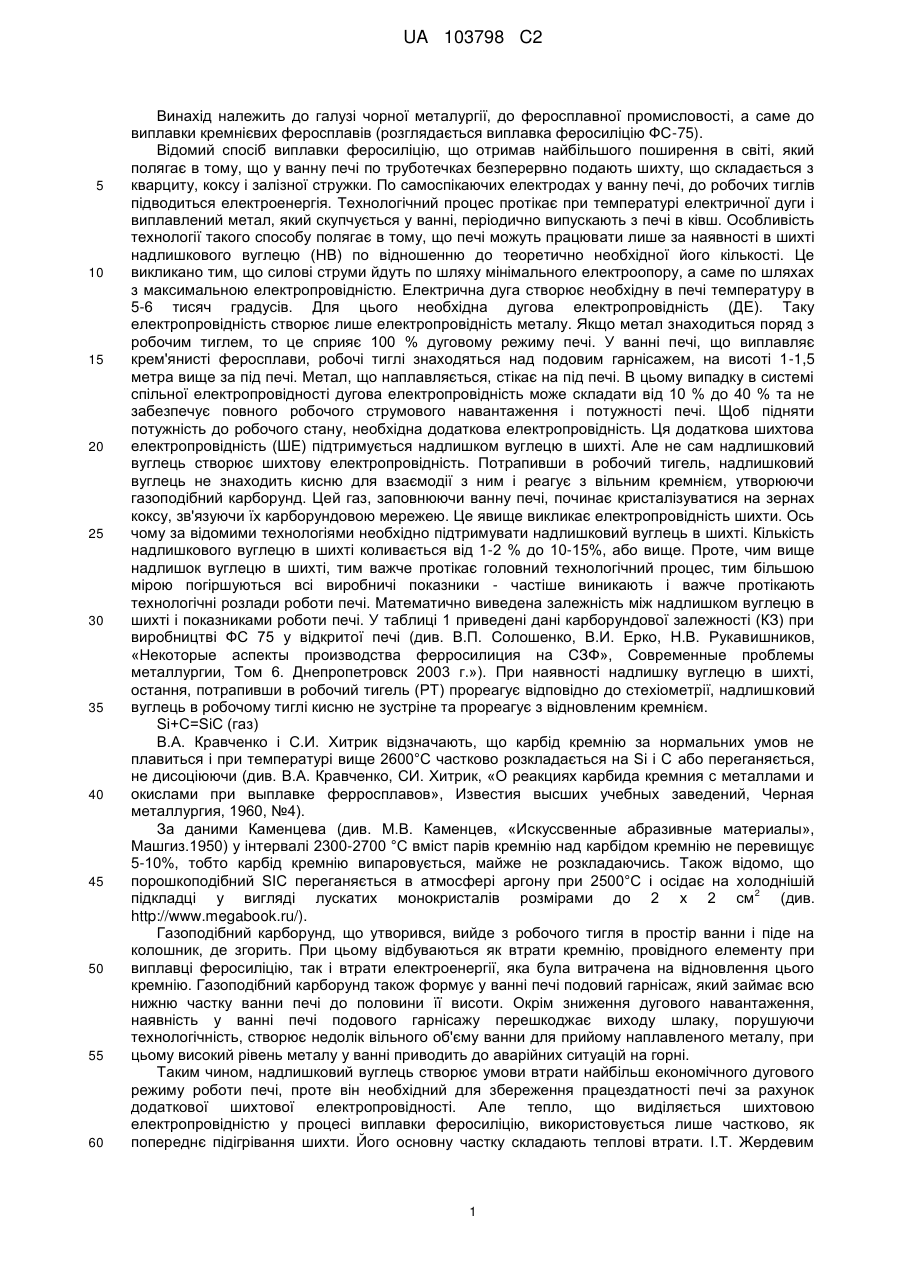

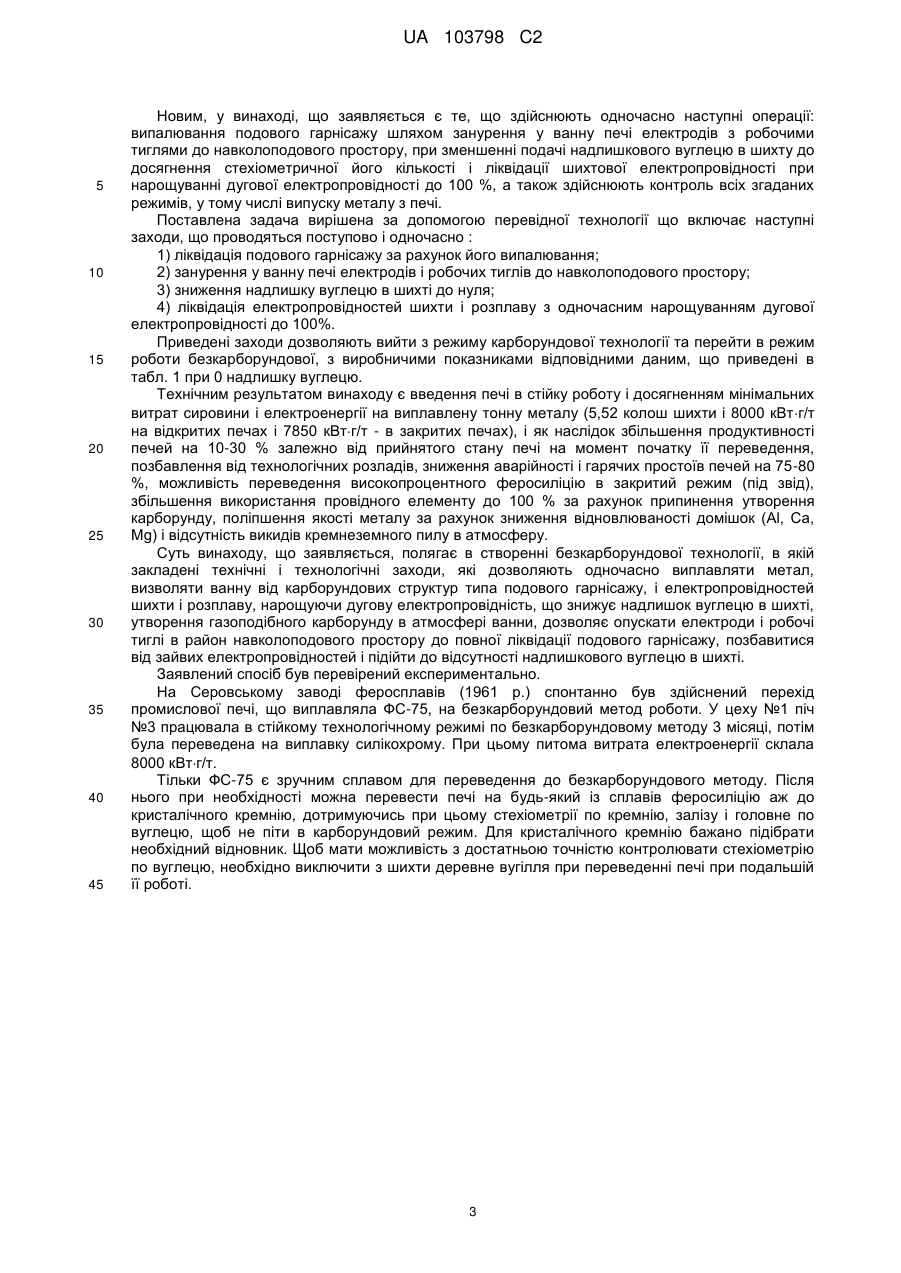

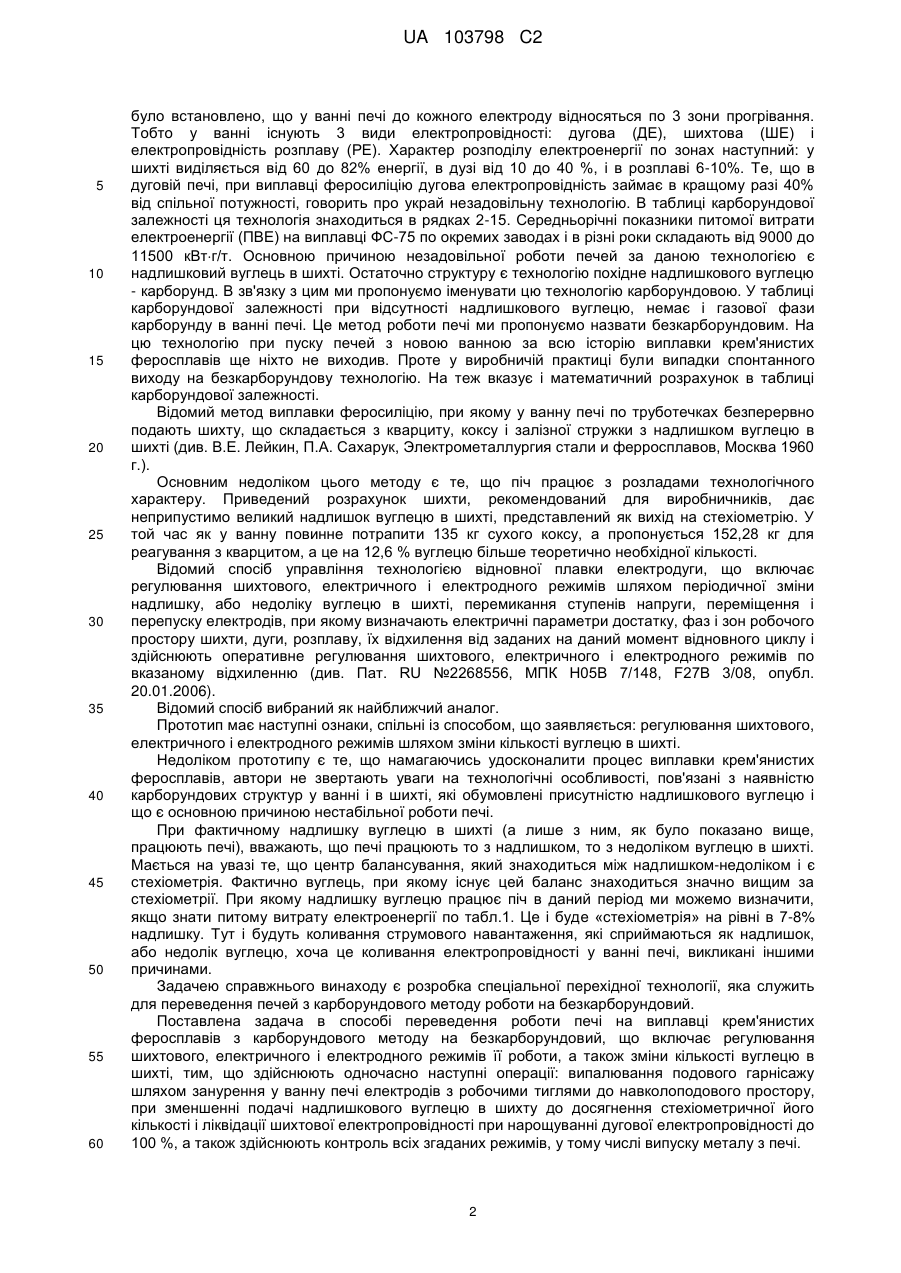

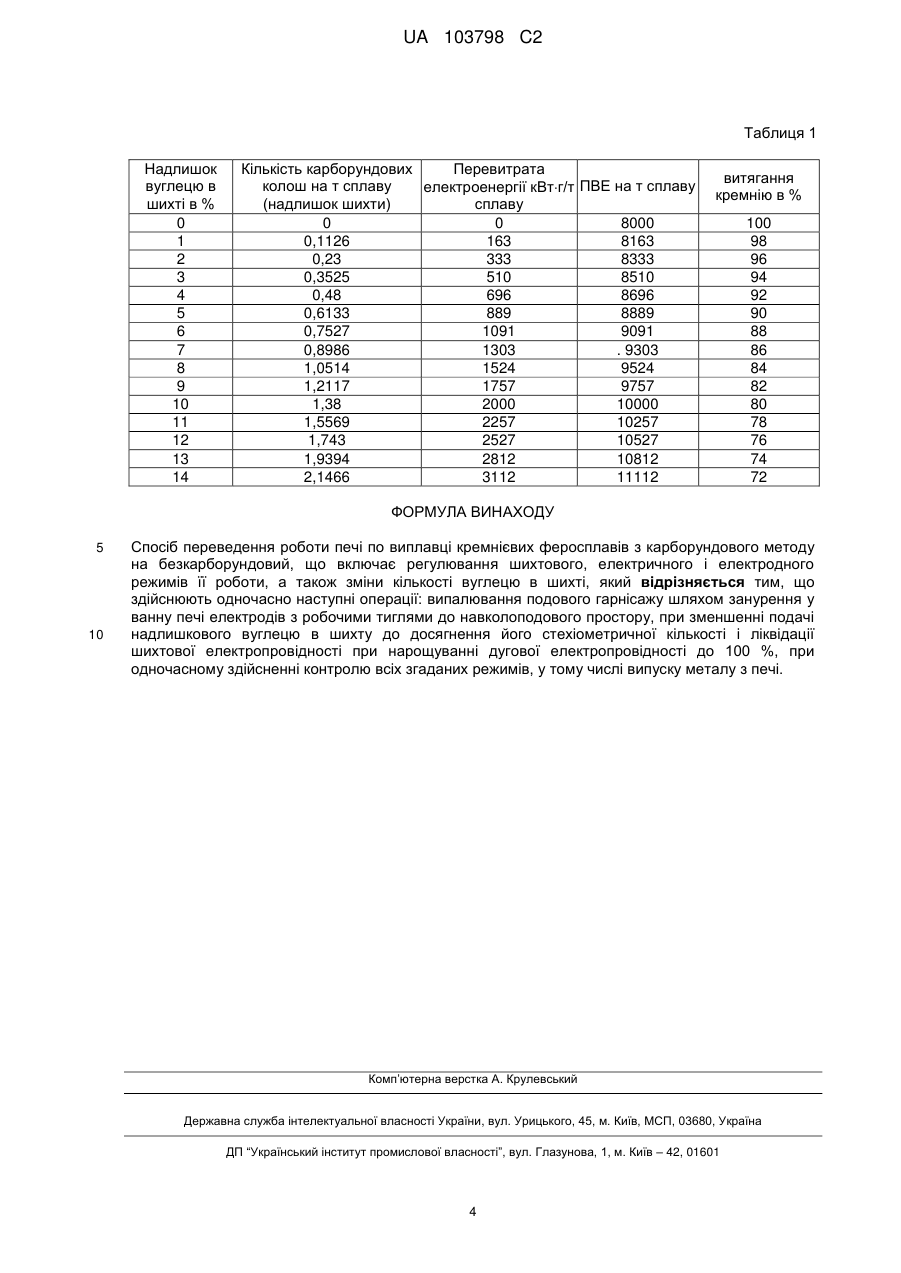

Реферат: Винахід належить до галузі чорної металургії. Спосіб переведення роботи печі по виплавці кремнієвих феросплавів з карборундового методу на безкарборундовий, що включає регулювання шихтового, електричного і електродного режимів її роботи, а також зміни кількості вуглецю в шихті, при цьому здійснюють одночасно наступні операції: випалювання подового гарнісажу шляхом занурення у ванну печі електродів з робочими тиглями до навколоподового простору, при зменшенні подачі надлишкового вуглецю в шихту до досягнення стехіометричної його кількості і ліквідації шихтової електропровідності при нарощуванні дугової електропровідності до 100 %, при одночасному здійсненні контролю всіх згаданих режимів, у тому числі випуску металу з печі. Запропонований спосіб дозволяє повністю очистити ванну печі від подового гарнісажу і запобігти осадженню карборундових структур в шихті. UA 103798 C2 (12) UA 103798 C2 UA 103798 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі чорної металургії, до феросплавної промисловості, а саме до виплавки кремнієвих феросплавів (розглядається виплавка феросиліцію ФС-75). Відомий спосіб виплавки феросиліцію, що отримав найбільшого поширення в світі, який полягає в тому, що у ванну печі по труботечках безперервно подають шихту, що складається з кварциту, коксу і залізної стружки. По самоспікаючих електродах у ванну печі, до робочих тиглів підводиться електроенергія. Технологічний процес протікає при температурі електричної дуги і виплавлений метал, який скупчується у ванні, періодично випускають з печі в ківш. Особливість технології такого способу полягає в тому, що печі можуть працювати лише за наявності в шихті надлишкового вуглецю (НВ) по відношенню до теоретично необхідної його кількості. Це викликано тим, що силові струми йдуть по шляху мінімального електроопору, а саме по шляхах з максимальною електропровідністю. Електрична дуга створює необхідну в печі температуру в 5-6 тисяч градусів. Для цього необхідна дугова електропровідність (ДЕ). Таку електропровідність створює лише електропровідність металу. Якщо метал знаходиться поряд з робочим тиглем, то це сприяє 100 % дуговому режиму печі. У ванні печі, що виплавляє крем'янисті феросплави, робочі тиглі знаходяться над подовим гарнісажем, на висоті 1-1,5 метра вище за під печі. Метал, що наплавляється, стікає на під печі. В цьому випадку в системі спільної електропровідності дугова електропровідність може складати від 10 % до 40 % та не забезпечує повного робочого струмового навантаження і потужності печі. Щоб підняти потужність до робочого стану, необхідна додаткова електропровідність. Ця додаткова шихтова електропровідність (ШЕ) підтримується надлишком вуглецю в шихті. Але не сам надлишковий вуглець створює шихтову електропровідність. Потрапивши в робочий тигель, надлишковий вуглець не знаходить кисню для взаємодії з ним і реагує з вільним кремнієм, утворюючи газоподібний карборунд. Цей газ, заповнюючи ванну печі, починає кристалізуватися на зернах коксу, зв'язуючи їх карборундовою мережею. Це явище викликає електропровідність шихти. Ось чому за відомими технологіями необхідно підтримувати надлишковий вуглець в шихті. Кількість надлишкового вуглецю в шихті коливається від 1-2 % до 10-15%, або вище. Проте, чим вище надлишок вуглецю в шихті, тим важче протікає головний технологічний процес, тим більшою мірою погіршуються всі виробничі показники - частіше виникають і важче протікають технологічні розлади роботи печі. Математично виведена залежність між надлишком вуглецю в шихті і показниками роботи печі. У таблиці 1 приведені дані карборундової залежності (КЗ) при виробництві ФС 75 у відкритої печі (див. В.П. Солошенко, В.И. Ерко, Н.В. Рукавишников, «Некоторые аспекты производства ферросилиция на СЗФ», Современные проблемы металлургии, Том 6. Днепропетровск 2003 г.»). При наявності надлишку вуглецю в шихті, остання, потрапивши в робочий тигель (РТ) прореагує відповідно до стехіометрії, надлишковий вуглець в робочому тиглі кисню не зустріне та прореагує з відновленим кремнієм. Si+C=SiC (газ) В.А. Кравченко і С.И. Хитрик відзначають, що карбід кремнію за нормальних умов не плавиться і при температурі вище 2600°С частково розкладається на Si і С або переганяється, не дисоціюючи (див. В.А. Кравченко, СИ. Хитрик, «О реакциях карбида кремния с металлами и окислами при выплавке ферросплавов», Известия высших учебных заведений, Черная металлургия, 1960, №4). За даними Каменцева (див. М.В. Каменцев, «Искуссвенные абразивные материалы», Машгиз.1950) у інтервалі 2300-2700 °С вміст парів кремнію над карбідом кремнію не перевищує 5-10%, тобто карбід кремнію випаровується, майже не розкладаючись. Також відомо, що порошкоподібний SIC переганяється в атмосфері аргону при 2500°С і осідає на холоднішій 2 підкладці у вигляді лускатих монокристалів розмірами до 2 х 2 см (див. http://www.megabook.ru/). Газоподібний карборунд, що утворився, вийде з робочого тигля в простір ванни і піде на колошник, де згорить. При цьому відбуваються як втрати кремнію, провідного елементу при виплавці феросиліцію, так і втрати електроенергії, яка була витрачена на відновлення цього кремнію. Газоподібний карборунд також формує у ванні печі подовий гарнісаж, який займає всю нижню частку ванни печі до половини її висоти. Окрім зниження дугового навантаження, наявність у ванні печі подового гарнісажу перешкоджає виходу шлаку, порушуючи технологічність, створює недолік вільного об'єму ванни для прийому наплавленого металу, при цьому високий рівень металу у ванні приводить до аварійних ситуацій на горні. Таким чином, надлишковий вуглець створює умови втрати найбільш економічного дугового режиму роботи печі, проте він необхідний для збереження працездатності печі за рахунок додаткової шихтової електропровідності. Але тепло, що виділяється шихтовою електропровідністю у процесі виплавки феросиліцію, використовується лише частково, як попереднє підігрівання шихти. Його основну частку складають теплові втрати. І.Т. Жердевим 1 UA 103798 C2 5 10 15 20 25 30 35 40 45 50 55 60 було встановлено, що у ванні печі до кожного електроду відносяться по 3 зони прогрівання. Тобто у ванні існують 3 види електропровідності: дугова (ДЕ), шихтова (ШЕ) і електропровідність розплаву (РЕ). Характер розподілу електроенергії по зонах наступний: у шихті виділяється від 60 до 82% енергії, в дузі від 10 до 40 %, і в розплаві 6-10%. Те, що в дуговій печі, при виплавці феросиліцію дугова електропровідність займає в кращому разі 40% від спільної потужності, говорить про украй незадовільну технологію. В таблиці карборундової залежності ця технологія знаходиться в рядках 2-15. Середньорічні показники питомої витрати електроенергії (ПВЕ) на виплавці ФС-75 по окремих заводах і в різні роки складають від 9000 до 11500 кВтг/т. Основною причиною незадовільної роботи печей за даною технологією є надлишковий вуглець в шихті. Остаточно структуру є технологію похідне надлишкового вуглецю - карборунд. В зв'язку з цим ми пропонуємо іменувати цю технологію карборундовою. У таблиці карборундової залежності при відсутності надлишкового вуглецю, немає і газової фази карборунду в ванні печі. Це метод роботи печі ми пропонуємо назвати безкарборундовим. На цю технологію при пуску печей з новою ванною за всю історію виплавки крем'янистих феросплавів ще ніхто не виходив. Проте у виробничій практиці були випадки спонтанного виходу на безкарборундову технологію. На теж вказує і математичний розрахунок в таблиці карборундової залежності. Відомий метод виплавки феросиліцію, при якому у ванну печі по труботечках безперервно подають шихту, що складається з кварциту, коксу і залізної стружки з надлишком вуглецю в шихті (див. В.Е. Лейкин, П.А. Сахарук, Электрометаллургия стали и ферросплавов, Москва 1960 г.). Основним недоліком цього методу є те, що піч працює з розладами технологічного характеру. Приведений розрахунок шихти, рекомендований для виробничників, дає неприпустимо великий надлишок вуглецю в шихті, представлений як вихід на стехіометрію. У той час як у ванну повинне потрапити 135 кг сухого коксу, а пропонується 152,28 кг для реагування з кварцитом, а це на 12,6 % вуглецю більше теоретично необхідної кількості. Відомий спосіб управління технологією відновної плавки електродуги, що включає регулювання шихтового, електричного і електродного режимів шляхом періодичної зміни надлишку, або недоліку вуглецю в шихті, перемикання ступенів напруги, переміщення і перепуску електродів, при якому визначають електричні параметри достатку, фаз і зон робочого простору шихти, дуги, розплаву, їх відхилення від заданих на даний момент відновного циклу і здійснюють оперативне регулювання шихтового, електричного і електродного режимів по вказаному відхиленню (див. Пат. RU №2268556, МПК Η05Β 7/148, F27B 3/08, опубл. 20.01.2006). Відомий спосіб вибраний як найближчий аналог. Прототип має наступні ознаки, спільні із способом, що заявляється: регулювання шихтового, електричного і електродного режимів шляхом зміни кількості вуглецю в шихті. Недоліком прототипу є те, що намагаючись удосконалити процес виплавки крем'янистих феросплавів, автори не звертають уваги на технологічні особливості, пов'язані з наявністю карборундових структур у ванні і в шихті, які обумовлені присутністю надлишкового вуглецю і що є основною причиною нестабільної роботи печі. При фактичному надлишку вуглецю в шихті (а лише з ним, як було показано вище, працюють печі), вважають, що печі працюють то з надлишком, то з недоліком вуглецю в шихті. Мається на увазі те, що центр балансування, який знаходиться між надлишком-недоліком і є стехіометрія. Фактично вуглець, при якому існує цей баланс знаходиться значно вищим за стехіометрії. При якому надлишку вуглецю працює піч в даний період ми можемо визначити, якщо знати питому витрату електроенергії по табл.1. Це і буде «стехіометрія» на рівні в 7-8% надлишку. Тут і будуть коливання струмового навантаження, які сприймаються як надлишок, або недолік вуглецю, хоча це коливання електропровідності у ванні печі, викликані іншими причинами. Задачею справжнього винаходу є розробка спеціальної перехідної технології, яка служить для переведення печей з карборундового методу роботи на безкарборундовий. Поставлена задача в способі переведення роботи печі на виплавці крем'янистих феросплавів з карборундового методу на безкарборундовий, що включає регулювання шихтового, електричного і електродного режимів її роботи, а також зміни кількості вуглецю в шихті, тим, що здійснюють одночасно наступні операції: випалювання подового гарнісажу шляхом занурення у ванну печі електродів з робочими тиглями до навколоподового простору, при зменшенні подачі надлишкового вуглецю в шихту до досягнення стехіометричної його кількості і ліквідації шихтової електропровідності при нарощуванні дугової електропровідності до 100 %, а також здійснюють контроль всіх згаданих режимів, у тому числі випуску металу з печі. 2 UA 103798 C2 5 10 15 20 25 30 35 40 45 Новим, у винаході, що заявляється є те, що здійснюють одночасно наступні операції: випалювання подового гарнісажу шляхом занурення у ванну печі електродів з робочими тиглями до навколоподового простору, при зменшенні подачі надлишкового вуглецю в шихту до досягнення стехіометричної його кількості і ліквідації шихтової електропровідності при нарощуванні дугової електропровідності до 100 %, а також здійснюють контроль всіх згаданих режимів, у тому числі випуску металу з печі. Поставлена задача вирішена за допомогою перевідної технології що включає наступні заходи, що проводяться поступово і одночасно : 1) ліквідація подового гарнісажу за рахунок його випалювання; 2) занурення у ванну печі електродів і робочих тиглів до навколоподового простору; 3) зниження надлишку вуглецю в шихті до нуля; 4) ліквідація електропровідностей шихти і розплаву з одночасним нарощуванням дугової електропровідності до 100%. Приведені заходи дозволяють вийти з режиму карборундової технології та перейти в режим роботи безкарборундової, з виробничими показниками відповідними даним, що приведені в табл. 1 при 0 надлишку вуглецю. Технічним результатом винаходу є введення печі в стійку роботу і досягненням мінімальних витрат сировини і електроенергії на виплавлену тонну металу (5,52 колош шихти і 8000 кВтг/т на відкритих печах і 7850 кВтг/т - в закритих печах), і як наслідок збільшення продуктивності печей на 10-30 % залежно від прийнятого стану печі на момент початку її переведення, позбавлення від технологічних розладів, зниження аварійності і гарячих простоїв печей на 75-80 %, можливість переведення високопроцентного феросиліцію в закритий режим (під звід), збільшення використання провідного елементу до 100 % за рахунок припинення утворення карборунду, поліпшення якості металу за рахунок зниження відновлюваності домішок (Аl, Са, Mg) і відсутність викидів кремнеземного пилу в атмосферу. Суть винаходу, що заявляється, полягає в створенні безкарборундової технології, в якій закладені технічні і технологічні заходи, які дозволяють одночасно виплавляти метал, визволяти ванну від карборундових структур типа подового гарнісажу, і електропровідностей шихти і розплаву, нарощуючи дугову електропровідність, що знижує надлишок вуглецю в шихті, утворення газоподібного карборунду в атмосфері ванни, дозволяє опускати електроди і робочі тиглі в район навколоподового простору до повної ліквідації подового гарнісажу, позбавитися від зайвих електропровідностей і підійти до відсутності надлишкового вуглецю в шихті. Заявлений спосіб був перевірений експериментально. На Серовському заводі феросплавів (1961 р.) спонтанно був здійснений перехід промислової печі, що виплавляла ФС-75, на безкарборундовий метод роботи. У цеху №1 піч №3 працювала в стійкому технологічному режимі по безкарборундовому методу 3 місяці, потім була переведена на виплавку силікохрому. При цьому питома витрата електроенергії склала 8000 кВтг/т. Тільки ФС-75 є зручним сплавом для переведення до безкарборундового методу. Після нього при необхідності можна перевести печі на будь-який із сплавів феросиліцію аж до кристалічного кремнію, дотримуючись при цьому стехіометрії по кремнію, залізу і головне по вуглецю, щоб не піти в карборундовий режим. Для кристалічного кремнію бажано підібрати необхідний відновник. Щоб мати можливість з достатньою точністю контролювати стехіометрію по вуглецю, необхідно виключити з шихти деревне вугілля при переведенні печі при подальшій її роботі. 3 UA 103798 C2 Таблиця 1 Надлишок вуглецю в шихті в % 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Перевитрата Кількість карборундових колош на т сплаву електроенергії кВтг/т ПВЕ на т сплаву (надлишок шихти) сплаву 0 0 8000 0,1126 163 8163 0,23 333 8333 0,3525 510 8510 0,48 696 8696 0,6133 889 8889 0,7527 1091 9091 0,8986 1303 . 9303 1,0514 1524 9524 1,2117 1757 9757 1,38 2000 10000 1,5569 2257 10257 1,743 2527 10527 1,9394 2812 10812 2,1466 3112 11112 витягання кремнію в % 100 98 96 94 92 90 88 86 84 82 80 78 76 74 72 ФОРМУЛА ВИНАХОДУ 5 10 Спосіб переведення роботи печі по виплавці кремнієвих феросплавів з карборундового методу на безкарборундовий, що включає регулювання шихтового, електричного і електродного режимів її роботи, а також зміни кількості вуглецю в шихті, який відрізняється тим, що здійснюють одночасно наступні операції: випалювання подового гарнісажу шляхом занурення у ванну печі електродів з робочими тиглями до навколоподового простору, при зменшенні подачі надлишкового вуглецю в шихту до досягнення його стехіометричної кількості і ліквідації шихтової електропровідності при нарощуванні дугової електропровідності до 100 %, при одночасному здійсненні контролю всіх згаданих режимів, у тому числі випуску металу з печі. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: C22C 33/04, C22B 9/20, C22C 38/02, C22C 19/03, F27B 3/08

Мітки: печі, спосіб, карборундового, кремнієвих, феросплавів, переведення, виплавці, безкарборундовий, методу, роботи
