Розсувана система дверей

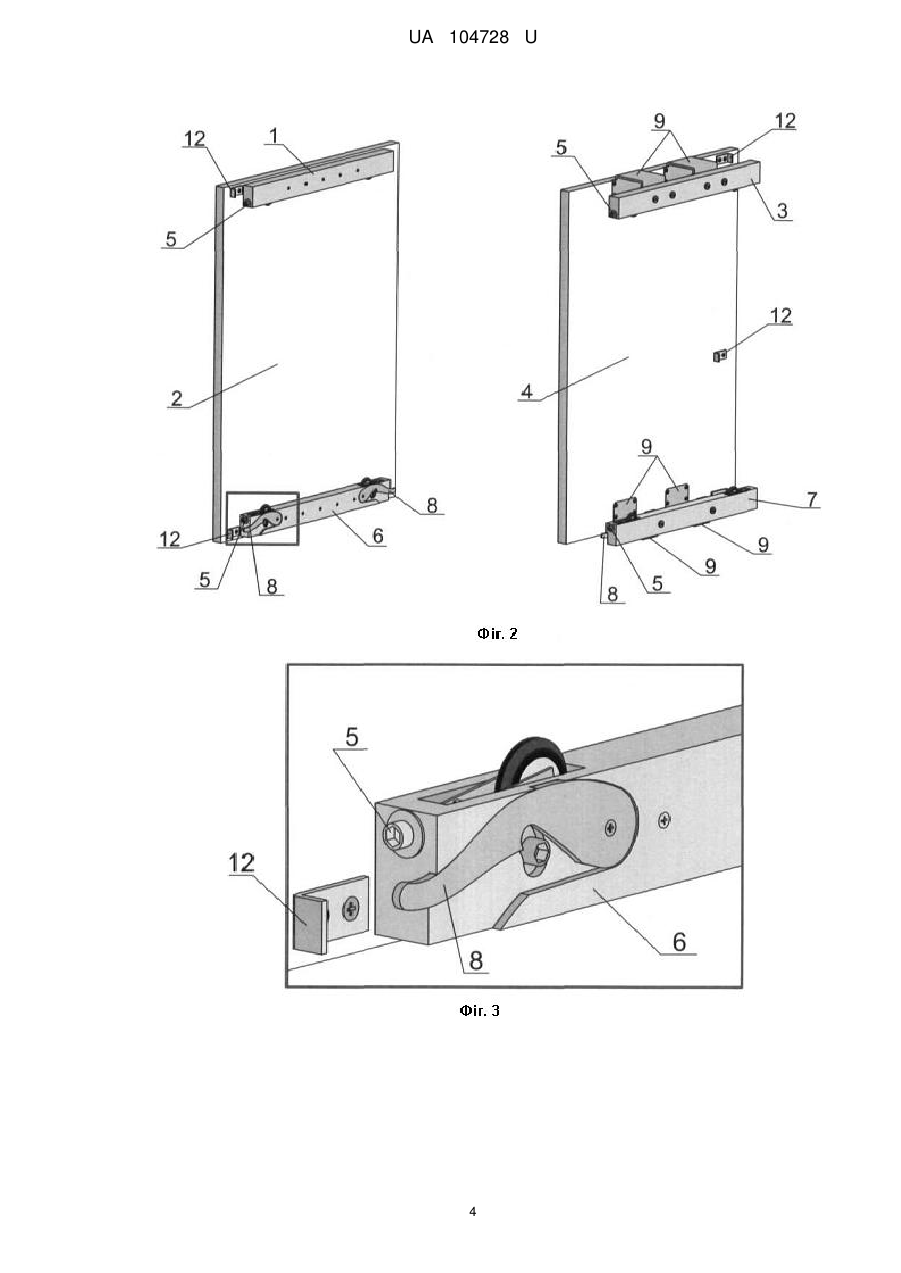

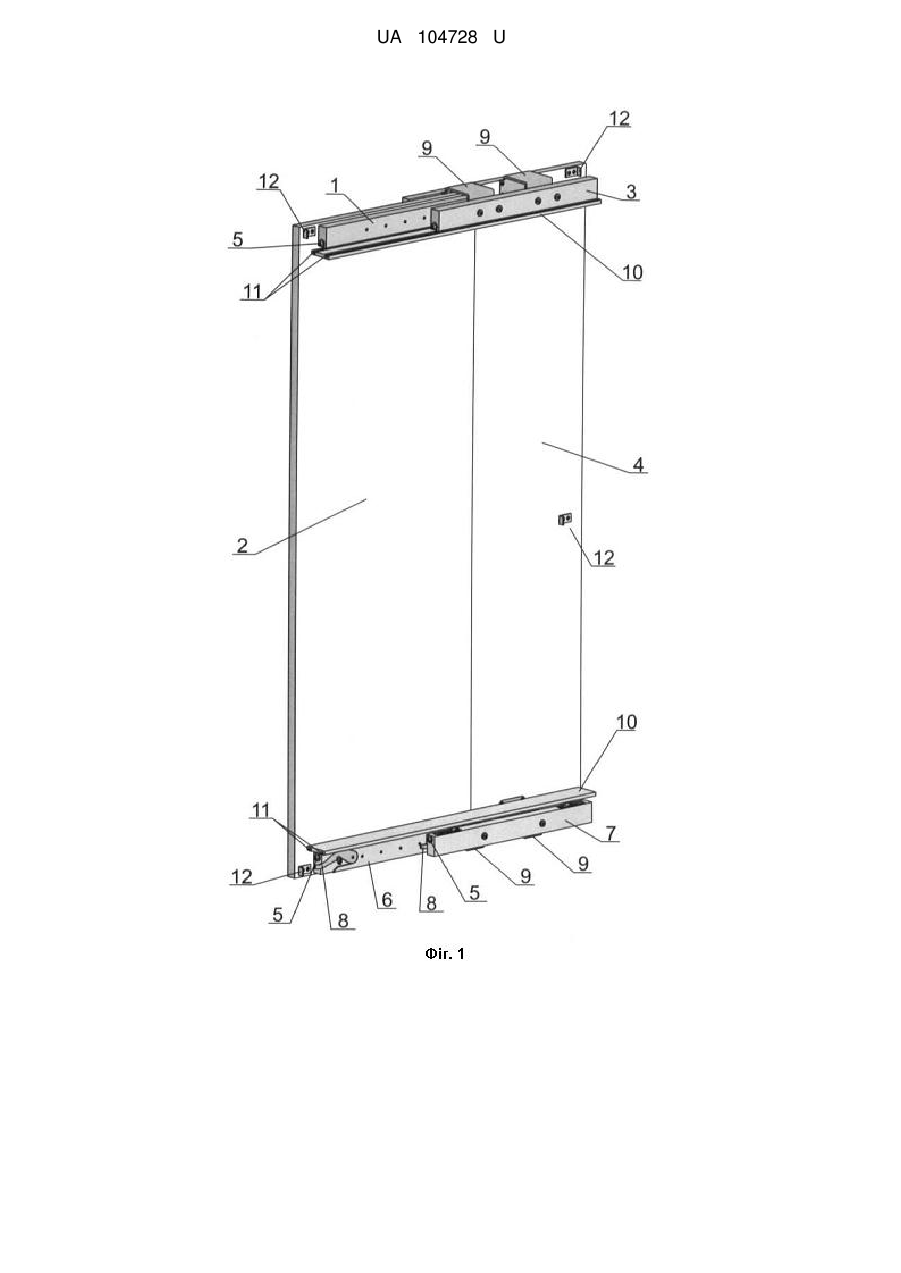

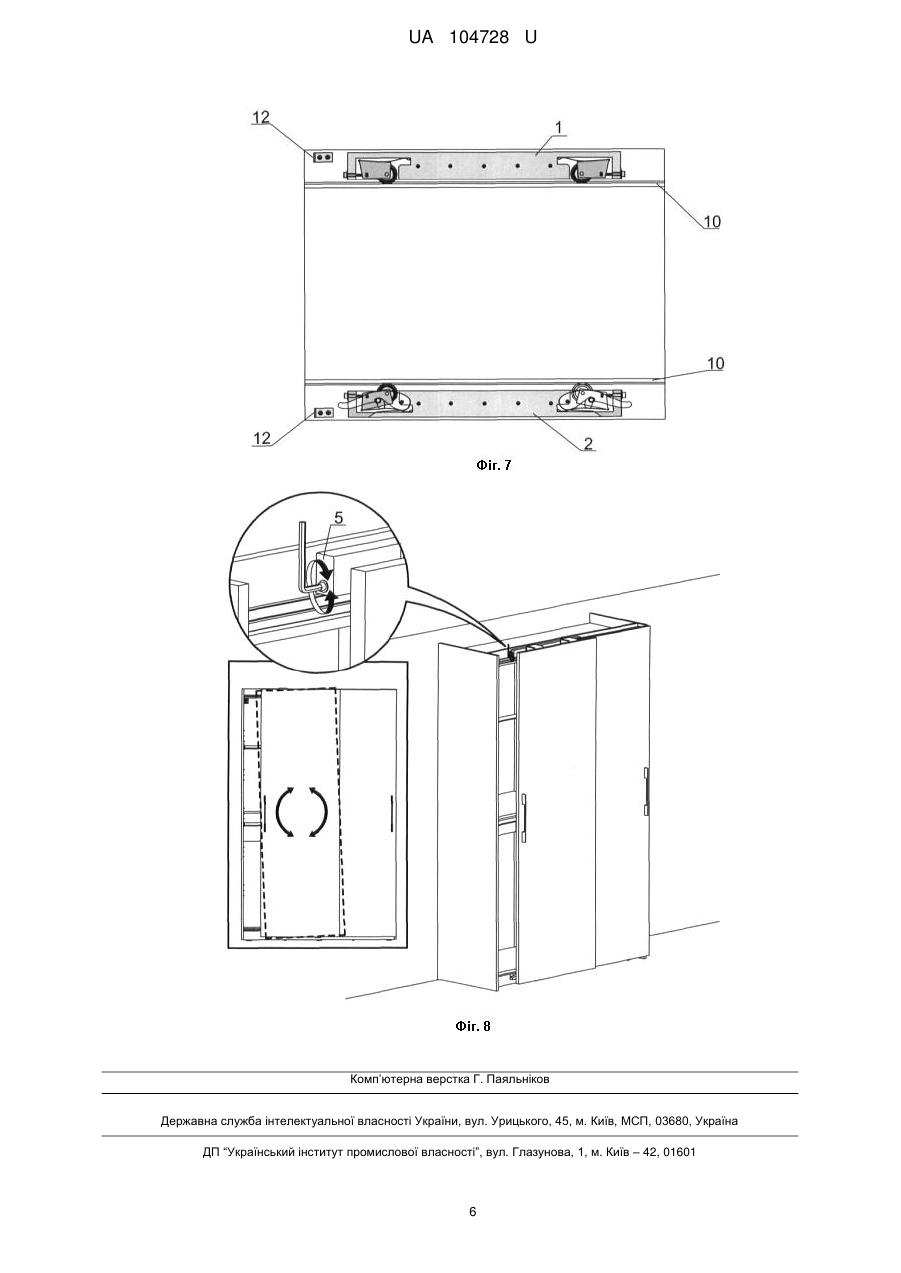

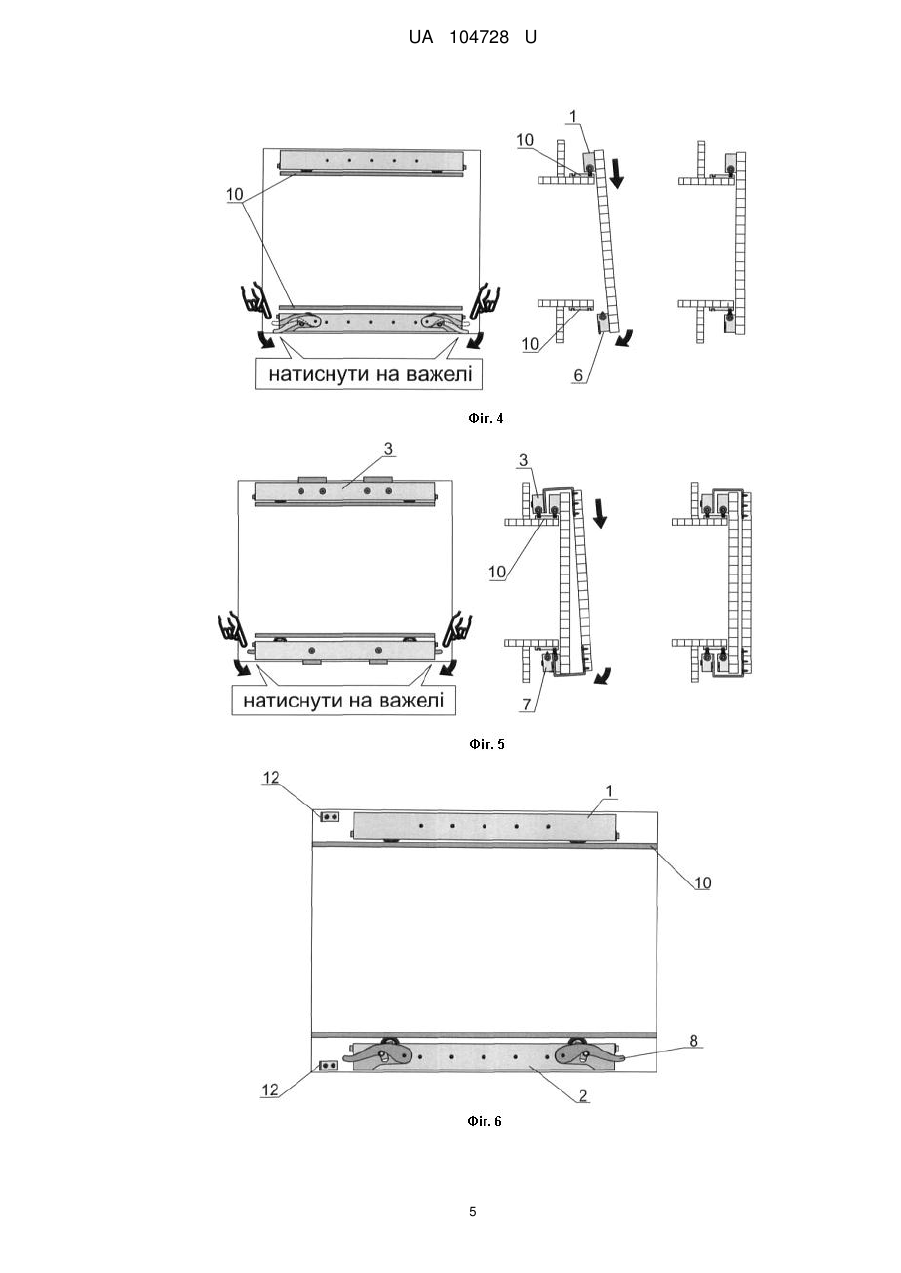

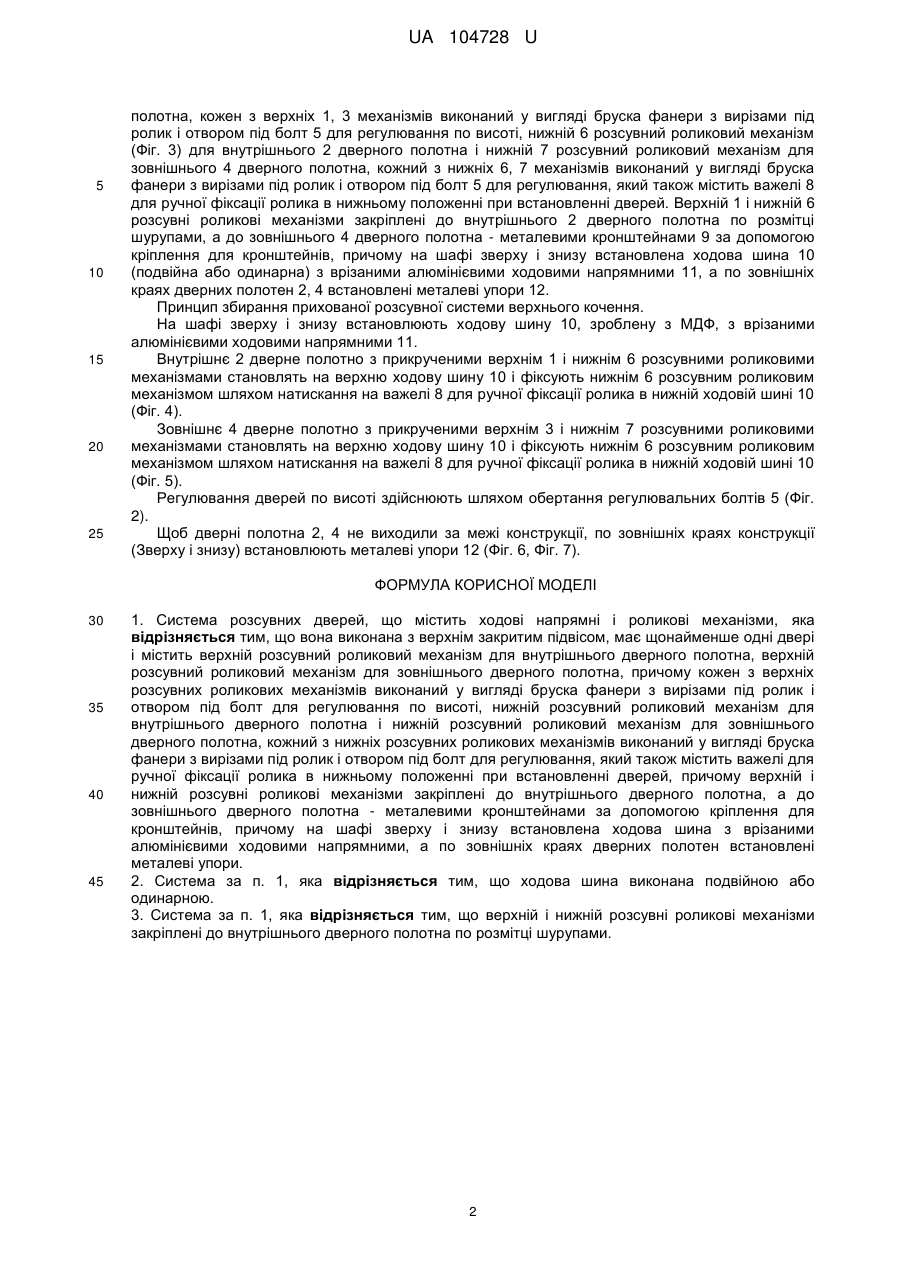

Реферат: Система розсувних дверей містить ходові напрямні і роликові механізми. Виконана система з верхнім закритим підвісом має принаймні одні двері і містить верхній розсувний роликовий механізм для внутрішнього дверного полотна, верхній розсувний роликовий механізм для зовнішнього дверного полотна. Кожен з верхніх розсувних роликових механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт для регулювання по висоті, нижній розсувний роликовий механізм для внутрішнього дверного полотна і нижній розсувний роликовий механізм для зовнішнього дверного полотна. Кожний з нижніх розсувних роликових механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт для регулювання, який також містить важелі для ручної фіксації ролика в нижньому положенні при встановленні дверей. Верхній і нижній розсувні роликові механізми закріплені до внутрішнього дверного полотна, а до зовнішнього дверного полотна - металевими кронштейнами за допомогою кріплення для кронштейнів. На шафі зверху і знизу встановлена ходова шина з врізаними алюмінієвими ходовими напрямними, а по зовнішніх краях дверних полотен встановлені металеві упори. UA 104728 U (12) UA 104728 U UA 104728 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до меблів, а саме, до механізмів, що дозволяють здійснювати відчинення і зачинення дверей, і може бути використана у шафах, нішах, гардеробних внутрішніх приміщень тощо. Відомо розсувні двері, що містять верхню напрямну, нижню напрямну з пазами та демпфірувальними елементами, фасадне заповнення, верхній профіль, виконаний принаймні з одним поздовжнім каналом, нижній профіль, бічні профілі, верхній та нижній ролики, причому колесо нижнього ролика виконано у вигляді підшипника, закріпленого у корпусі, а нижній ролик обладнано регулювальним гвинтом та механізмом для запобігання зіскакуванню колеса з нижньої напрямної, виконаним у вигляді пластмасового трикутника з двома зачепленнями, а всередині верхньої напрямної розміщено стопор для фіксації розсувних дверей, в якому виконано паз та отвори [UA № 2059, Е06В 3/00, 2003]. Відомо механізм розсувних дверей для установки з можливістю переміщення на опорній конструкції, наприклад на корпусі меблів, що складається принаймні з двох розсувних дверей, які переміщаються в двох паралельних один до одного площинах, і містить принаймні дві ходові доріжки, на яких встановлені ролики розсувних дверей, при цьому всі ролики і ходові доріжки розміщені з одного загальної боку розсувних дверей в площинах, розташованих паралельно розсувним дверям на деякій відстані від них, причому ролики принаймні однієї з двох розсувних дверей встановлені на різних ходових доріжках [RU № 2458222 С2, E05F1/00, 2012]. Недоліками зазначених аналогів є невисока довговічність через ненадійне кріплення нижнього ролика з віссю, висока вартість і підвищена шумність механізму. Найближчим до корисної моделі, що заявляється, є двостороння двоходова система для розсувних дверей з верхнім ходовим механізмом з роликами, демпфером [Каталог німецької компанії Hettich, модель Top Line, c. 286-303 http://www.hettich.com/blaetterkataloge/TА_2014/ru_KSPA/blaetterkatalog/]. Завдяки демпферу система працює безшумно. Проте вона має досить складну конструкцію і високу вартість, через що вона не може використовуватися у масовому виробництві. В основу корисної моделі поставлена задача створення системи розсувних дверей, яка мала би невисоку вартість, просту конструкцію і була би зручною у використанні. Поставлену задачу вирішують тим, що система розсувних дверей, яка містить ходові напрямні з роликами, згідно з корисною моделлю, виконана з верхнім закритим підвісом, має принаймні одні двері і містить верхній розсувний роликовий механізм для внутрішнього дверного полотна, верхній розсувний роликовий механізм для зовнішнього дверного полотна, при цьому кожен з верхніх розсувних роликових механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт для регулювання по висоті, нижній розсувний роликовий механізм для внутрішнього дверного полотна і нижній розсувний роликовий механізм для зовнішнього дверного полотна, кожний з нижніх розсувних роликових механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт для регулювання, який також містить важелі для ручної фіксації ролика в нижньому положенні при встановленні дверей, при цьому верхній і нижній розсувні роликові механізми закріплені до внутрішнього дверного полотна,а до зовнішнього дверного полотна - металевими кронштейнами за допомогою кріплення для кронштейнів, причому на шафі зверху і знизу встановлена ходова шина з врізаними алюмінієвими ходовими напрямними, а по зовнішніх краях дверних полотен встановлені металеві упори. Ходова шина може бути виконана подвійною або одинарною. Верхній і нижній розсувні роликові механізми закріплені до внутрішнього дверного полотна по розмітці шурупами. Система, що заявляється суттєво знижує собівартість при її серійному виробництві, вона має у порівнянні з прототипом простішу конструкцію і зручніша у використанні. Корисна модель пояснюється кресленнями. На Фіг. 1 і Фіг. 2 зображена система розсувних дверей з верхнім і нижнім розсувними роликовими механізмами; на Фіг. 3 - нижній роликовий механізм; на Фіг. 4 - монтаж внутрішнього дверного полотна; на Фіг. 5 - монтаж зовнішнього дверного полотна; на Фіг. 6 - механізм внутрішнього дверного полотна; на Фіг. 7 - механізм внутрішнього дверного полотна у розрізі; на Фіг. 8 - регулювання дверних полотен по висоті. Система розсувних дверей виконана з верхнім закритим підвісом і має принаймні одні двері. Система містить (Фіг. 1, Фіг. 2) верхній 1 розсувний роликовий механізм для внутрішнього 2 дверного полотна, верхній 3 розсувний роликовий механізм для зовнішнього 4 дверного 1 UA 104728 U 5 10 15 20 25 полотна, кожен з верхніх 1, 3 механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт 5 для регулювання по висоті, нижній 6 розсувний роликовий механізм (Фіг. 3) для внутрішнього 2 дверного полотна і нижній 7 розсувний роликовий механізм для зовнішнього 4 дверного полотна, кожний з нижніх 6, 7 механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт 5 для регулювання, який також містить важелі 8 для ручної фіксації ролика в нижньому положенні при встановленні дверей. Верхній 1 і нижній 6 розсувні роликові механізми закріплені до внутрішнього 2 дверного полотна по розмітці шурупами, а до зовнішнього 4 дверного полотна - металевими кронштейнами 9 за допомогою кріплення для кронштейнів, причому на шафі зверху і знизу встановлена ходова шина 10 (подвійна або одинарна) з врізаними алюмінієвими ходовими напрямними 11, а по зовнішніх краях дверних полотен 2, 4 встановлені металеві упори 12. Принцип збирання прихованої розсувної системи верхнього кочення. На шафі зверху і знизу встановлюють ходову шину 10, зроблену з МДФ, з врізаними алюмінієвими ходовими напрямними 11. Внутрішнє 2 дверне полотно з прикрученими верхнім 1 і нижнім 6 розсувними роликовими механізмами становлять на верхню ходову шину 10 і фіксують нижнім 6 розсувним роликовим механізмом шляхом натискання на важелі 8 для ручної фіксації ролика в нижній ходовій шині 10 (Фіг. 4). Зовнішнє 4 дверне полотно з прикрученими верхнім 3 і нижнім 7 розсувними роликовими механізмами становлять на верхню ходову шину 10 і фіксують нижнім 6 розсувним роликовим механізмом шляхом натискання на важелі 8 для ручної фіксації ролика в нижній ходовій шині 10 (Фіг. 5). Регулювання дверей по висоті здійснюють шляхом обертання регулювальних болтів 5 (Фіг. 2). Щоб дверні полотна 2, 4 не виходили за межі конструкції, по зовнішніх краях конструкції (Зверху і знизу) встановлюють металеві упори 12 (Фіг. 6, Фіг. 7). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Система розсувних дверей, що містить ходові напрямні і роликові механізми, яка відрізняється тим, що вона виконана з верхнім закритим підвісом, має щонайменше одні двері і містить верхній розсувний роликовий механізм для внутрішнього дверного полотна, верхній розсувний роликовий механізм для зовнішнього дверного полотна, причому кожен з верхніх розсувних роликових механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт для регулювання по висоті, нижній розсувний роликовий механізм для внутрішнього дверного полотна і нижній розсувний роликовий механізм для зовнішнього дверного полотна, кожний з нижніх розсувних роликових механізмів виконаний у вигляді бруска фанери з вирізами під ролик і отвором під болт для регулювання, який також містить важелі для ручної фіксації ролика в нижньому положенні при встановленні дверей, причому верхній і нижній розсувні роликові механізми закріплені до внутрішнього дверного полотна, а до зовнішнього дверного полотна - металевими кронштейнами за допомогою кріплення для кронштейнів, причому на шафі зверху і знизу встановлена ходова шина з врізаними алюмінієвими ходовими напрямними, а по зовнішніх краях дверних полотен встановлені металеві упори. 2. Система за п. 1, яка відрізняється тим, що ходова шина виконана подвійною або одинарною. 3. Система за п. 1, яка відрізняється тим, що верхній і нижній розсувні роликові механізми закріплені до внутрішнього дверного полотна по розмітці шурупами. 2 UA 104728 U 3 UA 104728 U 4 UA 104728 U 5 UA 104728 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
