Пристрій для автоматичного контролю точності вимірювання кутів теодолітами і тахеометрами

Завантажити PDF файл.

Формула / Реферат

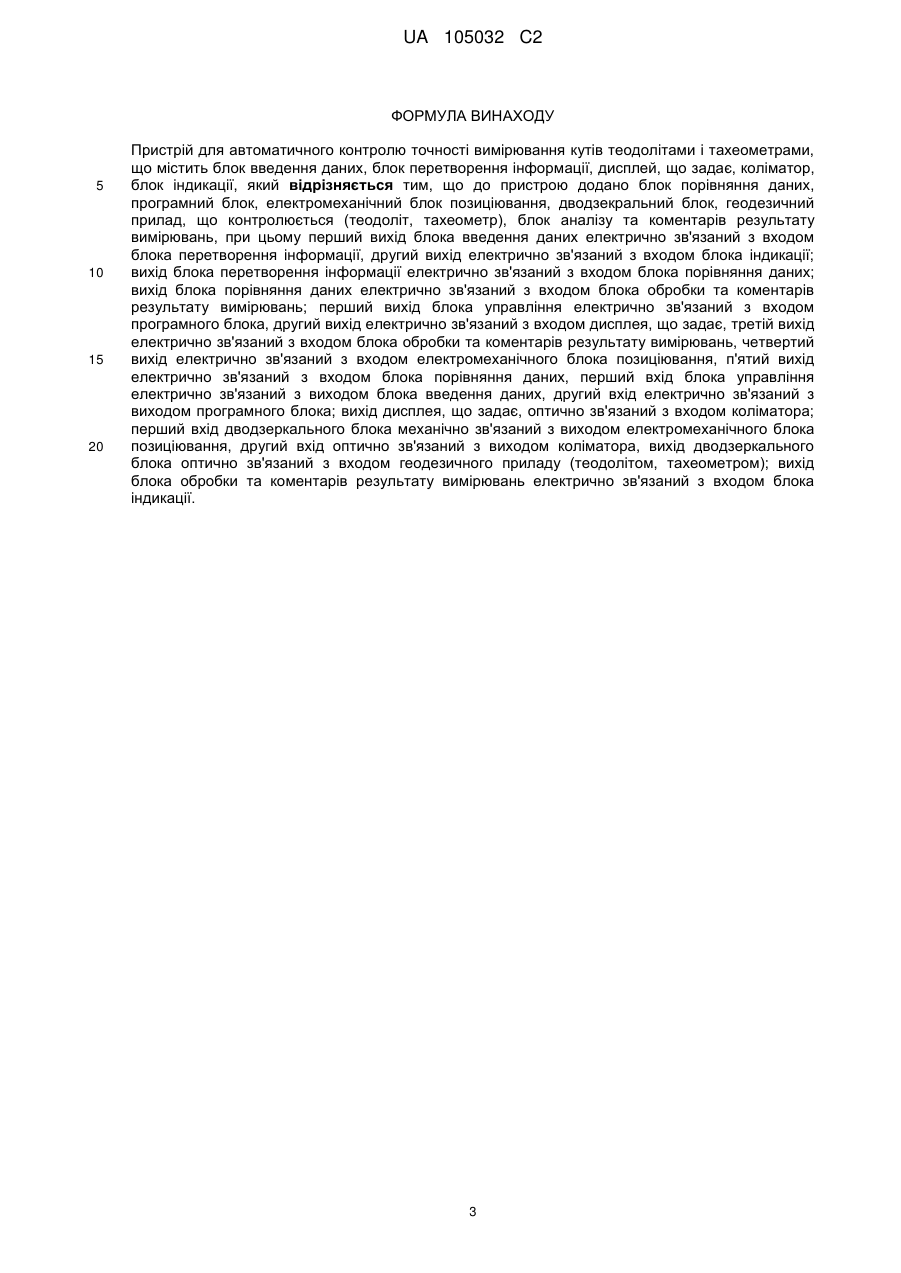

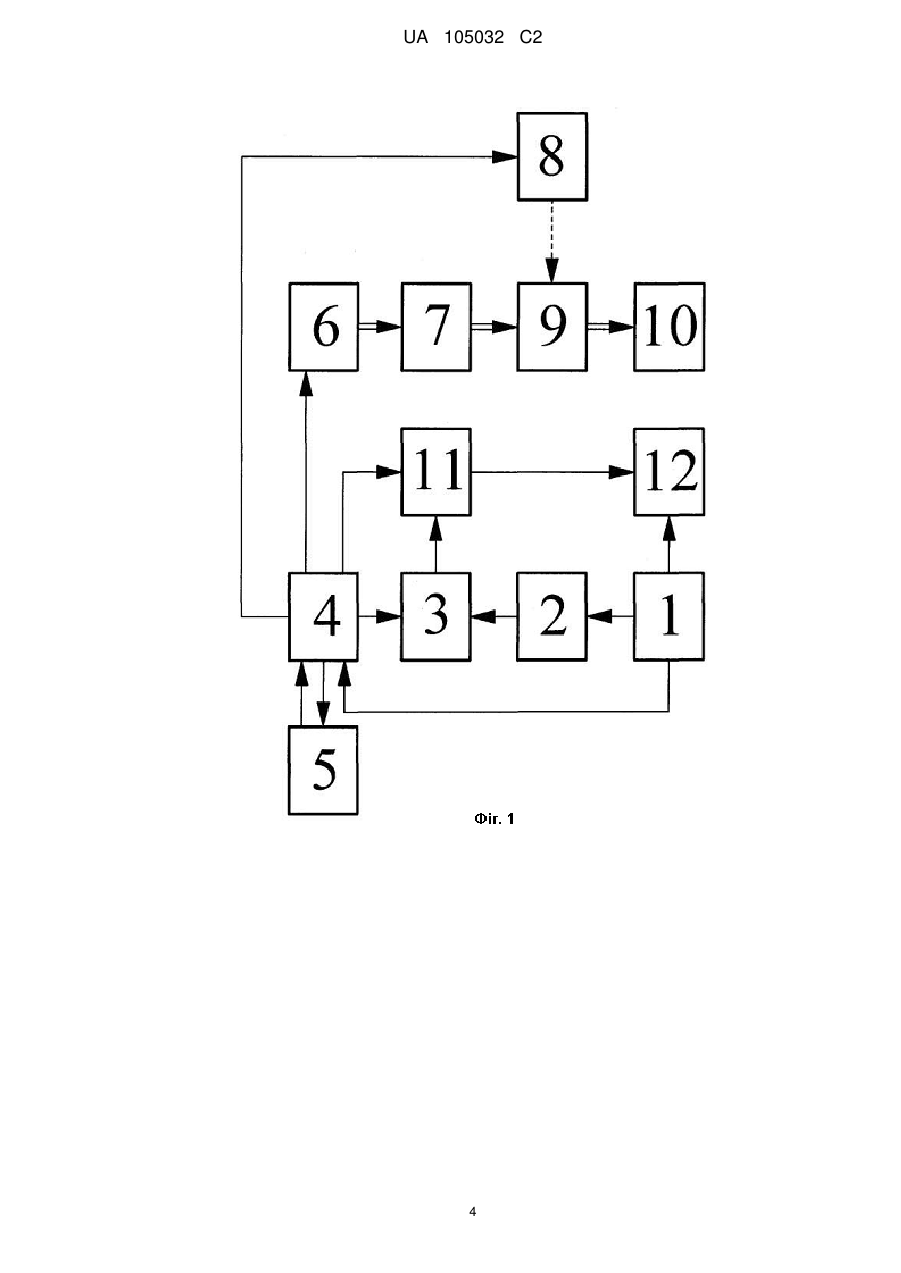

Пристрій для автоматичного контролю точності вимірювання кутів теодолітами і тахеометрами, що містить блок введення даних, блок перетворення інформації, дисплей, що задає, коліматор, блок індикації, який відрізняється тим, що до пристрою додано блок порівняння даних, програмний блок, електромеханічний блок позиціювання, дводзекральний блок, геодезичний прилад, що контролюється (теодоліт, тахеометр), блок аналізу та коментарів результату вимірювань, при цьому перший вихід блока введення даних електрично зв'язаний з входом блока перетворення інформації, другий вихід електрично зв'язаний з входом блока індикації; вихід блока перетворення інформації електрично зв'язаний з входом блока порівняння даних; вихід блока порівняння даних електрично зв'язаний з входом блока обробки та коментарів результату вимірювань; перший вихід блока управління електрично зв'язаний з входом програмного блока, другий вихід електрично зв'язаний з входом дисплею, що задає, третій вихід електрично зв'язаний з входом блока обробки та коментарів результату вимірювань, четвертий вихід електрично зв'язаний з входом електромеханічного блока позиціювання, п'ятий вихід електрично зв'язаний з входом блока порівняння даних, перший вхід блока управління електрично зв'язаний з виходом блока введення даних, другий вхід електрично зв'язаний з виходом програмного блока; вихід дисплею, що задає, оптично зв'язаний з входом коліматора; перший вхід дводзеркального блока механічно зв'язаний з виходом електромеханічного блока позиціювання, другий вхід оптично зв'язаний з виходом коліматор, вихід дводзеркального блока оптично зв'язаний з входом геодезичного приладу (теодолітом, тахеометром); вихід блока обробки та коментарів результату вимірювань електрично зв'язаний з входом блока індикації.

Текст

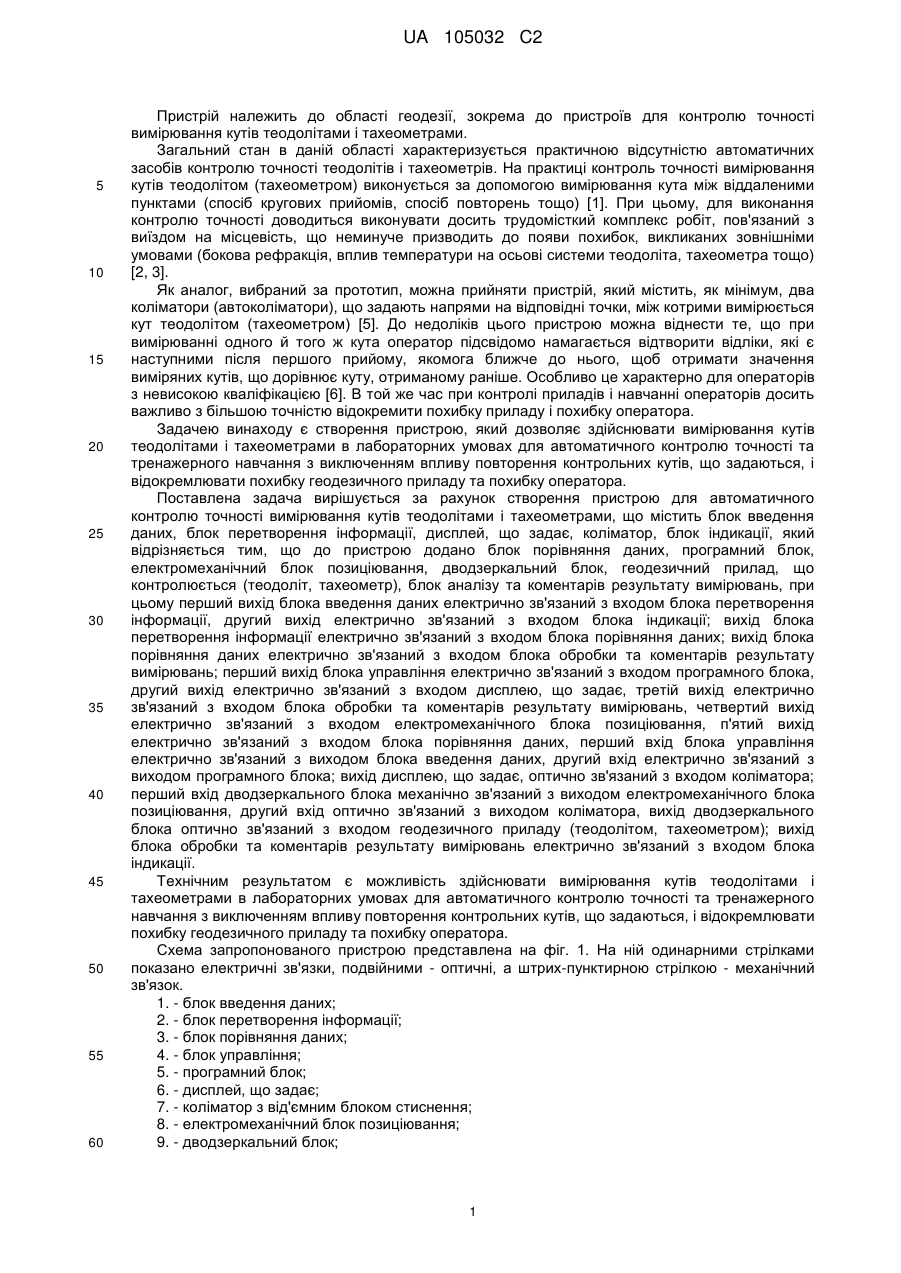

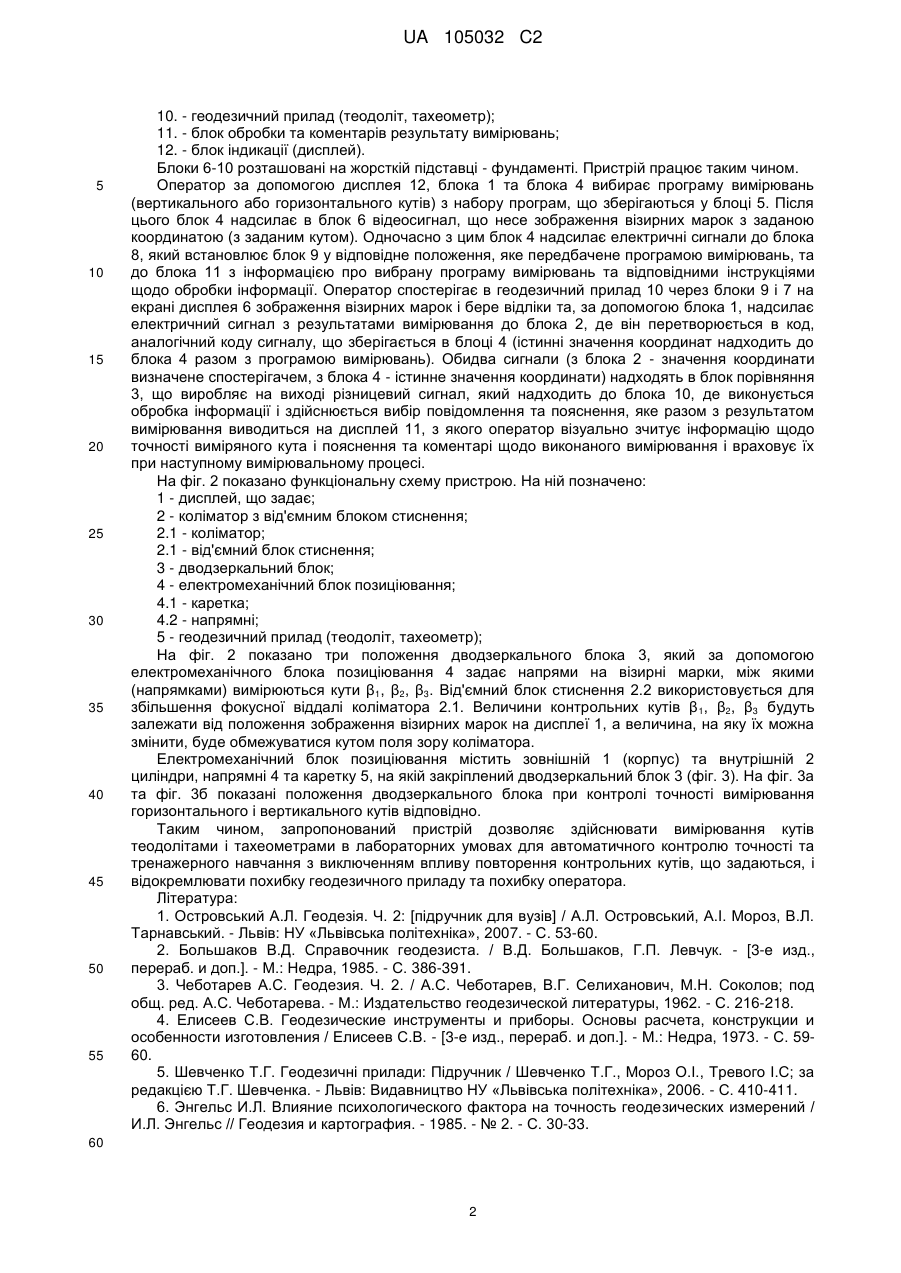

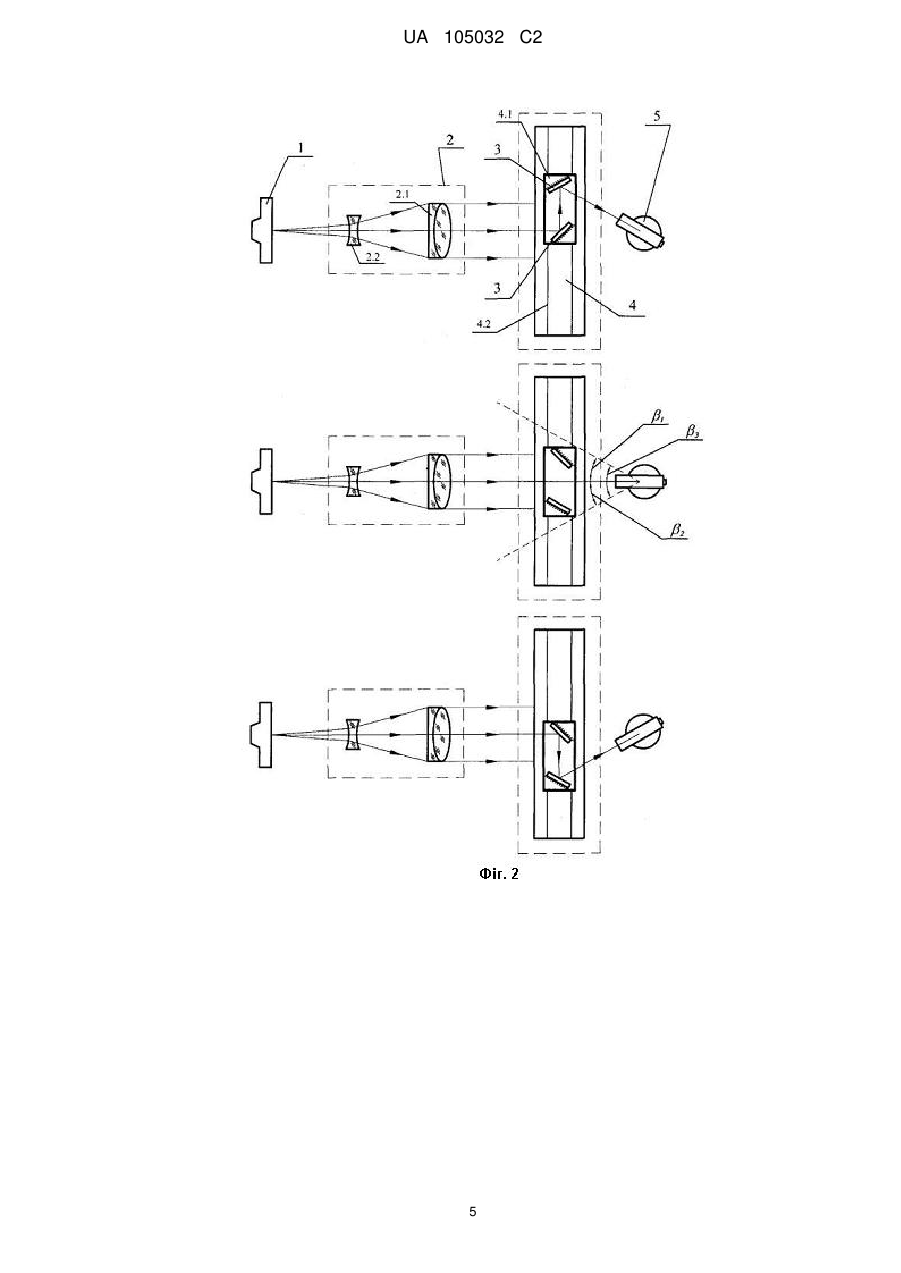

Реферат: Пристрій належить до області геодезії, зокрема до пристроїв для контролю точності вимірювання кутів теодолітами і тахеометрами. Пристрій для автоматичного контролю точності вимірювання кутів теодолітами і тахеометрами містить блок введення даних, блок перетворення інформації, дисплей, що задає, коліматор, блок індикації. До пристрою додано блок порівняння даних, програмний блок, електромеханічний блок позиціювання, дводзекральний блок, геодезичний прилад, що контролюється (теодоліт, тахеометр), блок аналізу та коментарів результату вимірювань. Винахід дозволяє здійснювати вимірювання кутів теодолітами і тахеометрами в лабораторних умовах для автоматичного контролю точності та тренажерного навчання з виключенням впливу повторення контрольних кутів, що задаються, і відокремлювати похибку геодезичного приладу та похибку оператора. UA 105032 C2 (12) UA 105032 C2 UA 105032 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до області геодезії, зокрема до пристроїв для контролю точності вимірювання кутів теодолітами і тахеометрами. Загальний стан в даній області характеризується практичною відсутністю автоматичних засобів контролю точності теодолітів і тахеометрів. На практиці контроль точності вимірювання кутів теодолітом (тахеометром) виконується за допомогою вимірювання кута між віддаленими пунктами (спосіб кругових прийомів, спосіб повторень тощо) [1]. При цьому, для виконання контролю точності доводиться виконувати досить трудомісткий комплекс робіт, пов'язаний з виїздом на місцевість, що неминуче призводить до появи похибок, викликаних зовнішніми умовами (бокова рефракція, вплив температури на осьові системи теодоліта, тахеометра тощо) [2, 3]. Як аналог, вибраний за прототип, можна прийняти пристрій, який містить, як мінімум, два коліматори (автоколіматори), що задають напрями на відповідні точки, між котрими вимірюється кут теодолітом (тахеометром) [5]. До недоліків цього пристрою можна віднести те, що при вимірюванні одного й того ж кута оператор підсвідомо намагається відтворити відліки, які є наступними після першого прийому, якомога ближче до нього, щоб отримати значення виміряних кутів, що дорівнює куту, отриманому раніше. Особливо це характерно для операторів з невисокою кваліфікацією [6]. В той же час при контролі приладів і навчанні операторів досить важливо з більшою точністю відокремити похибку приладу і похибку оператора. Задачею винаходу є створення пристрою, який дозволяє здійснювати вимірювання кутів теодолітами і тахеометрами в лабораторних умовах для автоматичного контролю точності та тренажерного навчання з виключенням впливу повторення контрольних кутів, що задаються, і відокремлювати похибку геодезичного приладу та похибку оператора. Поставлена задача вирішується за рахунок створення пристрою для автоматичного контролю точності вимірювання кутів теодолітами і тахеометрами, що містить блок введення даних, блок перетворення інформації, дисплей, що задає, коліматор, блок індикації, який відрізняється тим, що до пристрою додано блок порівняння даних, програмний блок, електромеханічний блок позиціювання, дводзеркальний блок, геодезичний прилад, що контролюється (теодоліт, тахеометр), блок аналізу та коментарів результату вимірювань, при цьому перший вихід блока введення даних електрично зв'язаний з входом блока перетворення інформації, другий вихід електрично зв'язаний з входом блока індикації; вихід блока перетворення інформації електрично зв'язаний з входом блока порівняння даних; вихід блока порівняння даних електрично зв'язаний з входом блока обробки та коментарів результату вимірювань; перший вихід блока управління електрично зв'язаний з входом програмного блока, другий вихід електрично зв'язаний з входом дисплею, що задає, третій вихід електрично зв'язаний з входом блока обробки та коментарів результату вимірювань, четвертий вихід електрично зв'язаний з входом електромеханічного блока позиціювання, п'ятий вихід електрично зв'язаний з входом блока порівняння даних, перший вхід блока управління електрично зв'язаний з виходом блока введення даних, другий вхід електрично зв'язаний з виходом програмного блока; вихід дисплею, що задає, оптично зв'язаний з входом коліматора; перший вхід дводзеркального блока механічно зв'язаний з виходом електромеханічного блока позиціювання, другий вхід оптично зв'язаний з виходом коліматора, вихід дводзеркального блока оптично зв'язаний з входом геодезичного приладу (теодолітом, тахеометром); вихід блока обробки та коментарів результату вимірювань електрично зв'язаний з входом блока індикації. Технічним результатом є можливість здійснювати вимірювання кутів теодолітами і тахеометрами в лабораторних умовах для автоматичного контролю точності та тренажерного навчання з виключенням впливу повторення контрольних кутів, що задаються, і відокремлювати похибку геодезичного приладу та похибку оператора. Схема запропонованого пристрою представлена на фіг. 1. На ній одинарними стрілками показано електричні зв'язки, подвійними - оптичні, а штрих-пунктирною стрілкою - механічний зв'язок. 1. - блок введення даних; 2. - блок перетворення інформації; 3. - блок порівняння даних; 4. - блок управління; 5. - програмний блок; 6. - дисплей, що задає; 7. - коліматор з від'ємним блоком стиснення; 8. - електромеханічний блок позиціювання; 9. - дводзеркальний блок; 1 UA 105032 C2 5 10 15 20 25 30 35 40 45 50 55 10. - геодезичний прилад (теодоліт, тахеометр); 11. - блок обробки та коментарів результату вимірювань; 12. - блок індикації (дисплей). Блоки 6-10 розташовані на жорсткій підставці - фундаменті. Пристрій працює таким чином. Оператор за допомогою дисплея 12, блока 1 та блока 4 вибирає програму вимірювань (вертикального або горизонтального кутів) з набору програм, що зберігаються у блоці 5. Після цього блок 4 надсилає в блок 6 відеосигнал, що несе зображення візирних марок з заданою координатою (з заданим кутом). Одночасно з цим блок 4 надсилає електричні сигнали до блока 8, який встановлює блок 9 у відповідне положення, яке передбачене програмою вимірювань, та до блока 11 з інформацією про вибрану програму вимірювань та відповідними інструкціями щодо обробки інформації. Оператор спостерігає в геодезичний прилад 10 через блоки 9 і 7 на екрані дисплея 6 зображення візирних марок і бере відліки та, за допомогою блока 1, надсилає електричний сигнал з результатами вимірювання до блока 2, де він перетворюється в код, аналогічний коду сигналу, що зберігається в блоці 4 (істинні значення координат надходить до блока 4 разом з програмою вимірювань). Обидва сигнали (з блока 2 - значення координати визначене спостерігачем, з блока 4 - істинне значення координати) надходять в блок порівняння 3, що виробляє на виході різницевий сигнал, який надходить до блока 10, де виконується обробка інформації і здійснюється вибір повідомлення та пояснення, яке разом з результатом вимірювання виводиться на дисплей 11, з якого оператор візуально зчитує інформацію щодо точності виміряного кута і пояснення та коментарі щодо виконаного вимірювання і враховує їх при наступному вимірювальному процесі. На фіг. 2 показано функціональну схему пристрою. На ній позначено: 1 - дисплей, що задає; 2 - коліматор з від'ємним блоком стиснення; 2.1 - коліматор; 2.1 - від'ємний блок стиснення; 3 - дводзеркальний блок; 4 - електромеханічний блок позиціювання; 4.1 - каретка; 4.2 - напрямні; 5 - геодезичний прилад (теодоліт, тахеометр); На фіг. 2 показано три положення дводзеркального блока 3, який за допомогою електромеханічного блока позиціювання 4 задає напрями на візирні марки, між якими (напрямками) вимірюються кути β1, β2, β3. Від'ємний блок стиснення 2.2 використовується для збільшення фокусної віддалі коліматора 2.1. Величини контрольних кутів β 1, β2, β3 будуть залежати від положення зображення візирних марок на дисплеї 1, а величина, на яку їх можна змінити, буде обмежуватися кутом поля зору коліматора. Електромеханічний блок позиціювання містить зовнішній 1 (корпус) та внутрішній 2 циліндри, напрямні 4 та каретку 5, на якій закріплений дводзеркальний блок 3 (фіг. 3). На фіг. 3а та фіг. 3б показані положення дводзеркального блока при контролі точності вимірювання горизонтального і вертикального кутів відповідно. Таким чином, запропонований пристрій дозволяє здійснювати вимірювання кутів теодолітами і тахеометрами в лабораторних умовах для автоматичного контролю точності та тренажерного навчання з виключенням впливу повторення контрольних кутів, що задаються, і відокремлювати похибку геодезичного приладу та похибку оператора. Література: 1. Островський А.Л. Геодезія. Ч. 2: [підручник для вузів] / А.Л. Островський, А.І. Мороз, В.Л. Тарнавський. - Львів: НУ «Львівська політехніка», 2007. - С. 53-60. 2. Большаков В.Д. Справочник геодезиста. / В.Д. Большаков, Г.П. Левчук. - [3-е изд., перераб. и доп.]. - М.: Недра, 1985. - С. 386-391. 3. Чеботарев А.С. Геодезия. Ч. 2. / А.С. Чеботарев, В.Г. Селиханович, М.Н. Соколов; под общ. ред. А.С. Чеботарева. - М.: Издательство геодезической литературы, 1962. - С. 216-218. 4. Елисеев С.В. Геодезические инструменты и приборы. Основы расчета, конструкции и особенности изготовления / Елисеев С.В. - [3-е изд., перераб. и доп.]. - М.: Недра, 1973. - С. 5960. 5. Шевченко Т.Г. Геодезичні прилади: Підручник / Шевченко Т.Г., Мороз О.I., Тревого I.С; за редакцією Т.Г. Шевченка. - Львів: Видавництво НУ «Львівська політехніка», 2006. - С. 410-411. 6. Энгельс И.Л. Влияние психологического фактора на точность геодезических измерений / И.Л. Энгельс // Геодезия и картография. - 1985. - № 2. - С. 30-33. 60 2 UA 105032 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 Пристрій для автоматичного контролю точності вимірювання кутів теодолітами і тахеометрами, що містить блок введення даних, блок перетворення інформації, дисплей, що задає, коліматор, блок індикації, який відрізняється тим, що до пристрою додано блок порівняння даних, програмний блок, електромеханічний блок позиціювання, дводзекральний блок, геодезичний прилад, що контролюється (теодоліт, тахеометр), блок аналізу та коментарів результату вимірювань, при цьому перший вихід блока введення даних електрично зв'язаний з входом блока перетворення інформації, другий вихід електрично зв'язаний з входом блока індикації; вихід блока перетворення інформації електрично зв'язаний з входом блока порівняння даних; вихід блока порівняння даних електрично зв'язаний з входом блока обробки та коментарів результату вимірювань; перший вихід блока управління електрично зв'язаний з входом програмного блока, другий вихід електрично зв'язаний з входом дисплея, що задає, третій вихід електрично зв'язаний з входом блока обробки та коментарів результату вимірювань, четвертий вихід електрично зв'язаний з входом електромеханічного блока позиціювання, п'ятий вихід електрично зв'язаний з входом блока порівняння даних, перший вхід блока управління електрично зв'язаний з виходом блока введення даних, другий вхід електрично зв'язаний з виходом програмного блока; вихід дисплея, що задає, оптично зв'язаний з входом коліматора; перший вхід дводзеркального блока механічно зв'язаний з виходом електромеханічного блока позиціювання, другий вхід оптично зв'язаний з виходом коліматора, вихід дводзеркального блока оптично зв'язаний з входом геодезичного приладу (теодолітом, тахеометром); вихід блока обробки та коментарів результату вимірювань електрично зв'язаний з входом блока індикації. 3 UA 105032 C2 4 UA 105032 C2 5 UA 105032 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Автори англійською

Burachek Vsevolod Hermanovych, Khomushko Dmytro Valeriiovych

Автори російською

Бурачек Всеволод Германович, Хомушко Дмитрий Валериевич

МПК / Мітки

МПК: G01C 1/00

Мітки: кутів, тахеометрами, автоматичного, вимірювання, точності, пристрій, теодолітами, контролю
