Пристрій для розміщення кабелю живлення між нерухомою основою кар’єрного обладнання та верхньою частиною конструкції, що повертається на ній

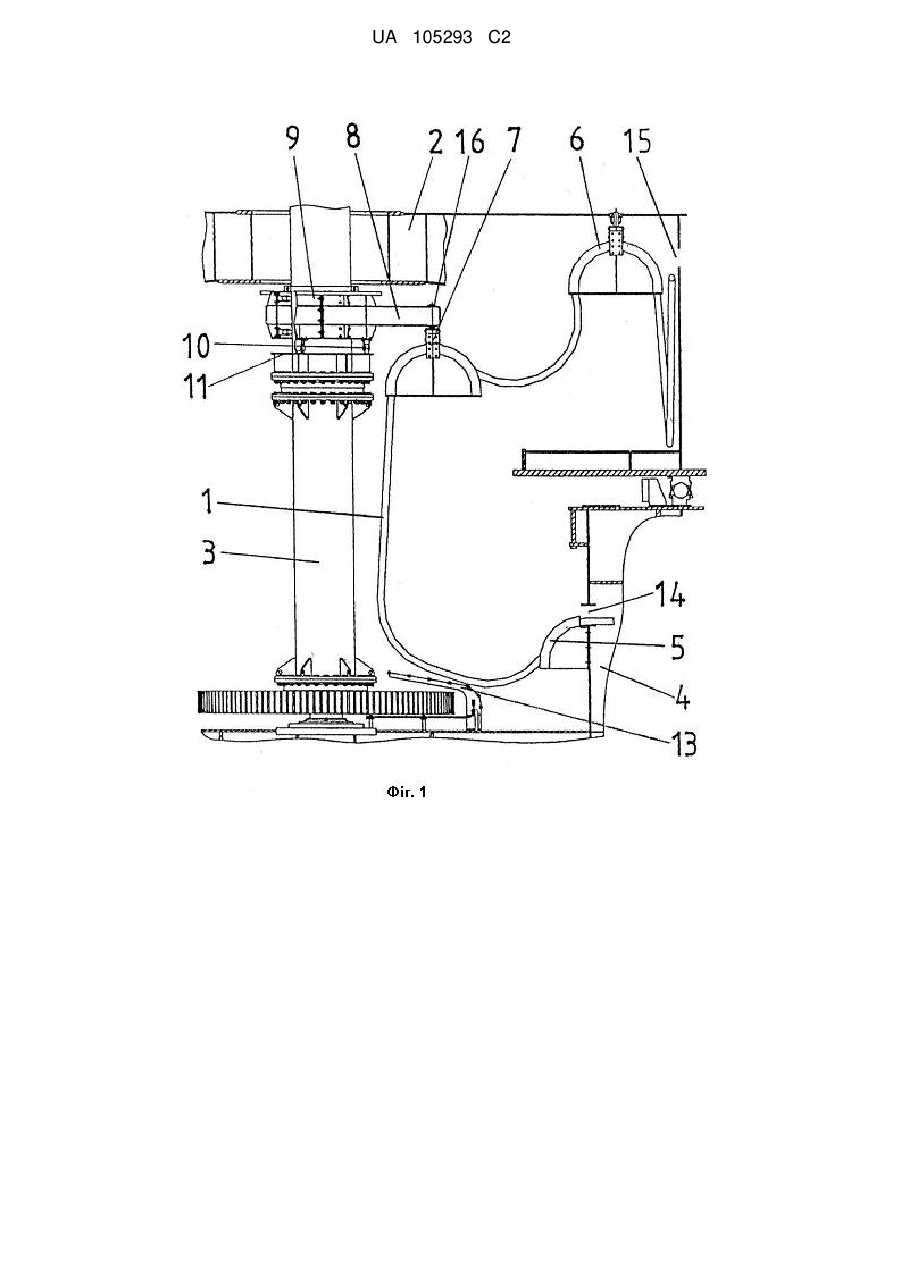

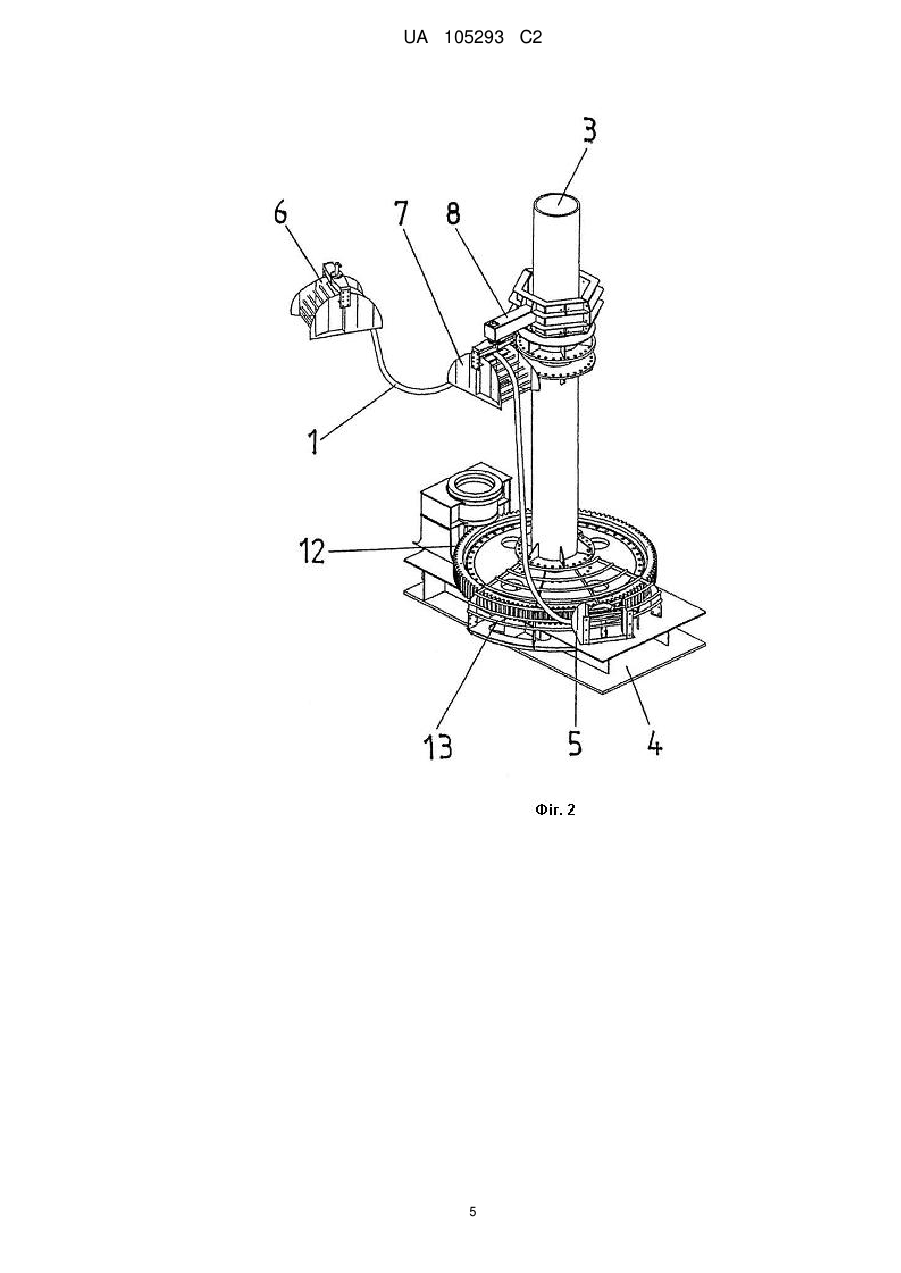

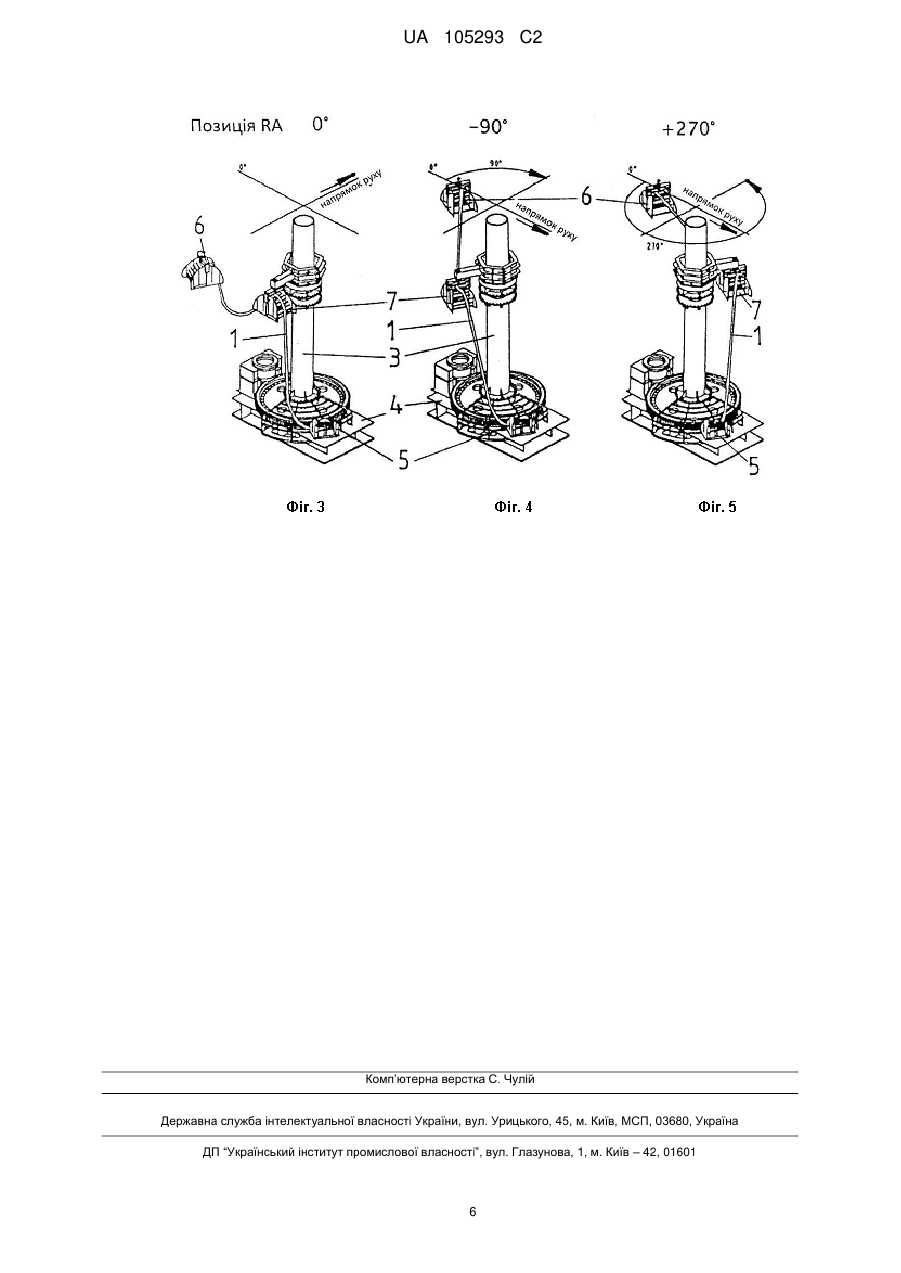

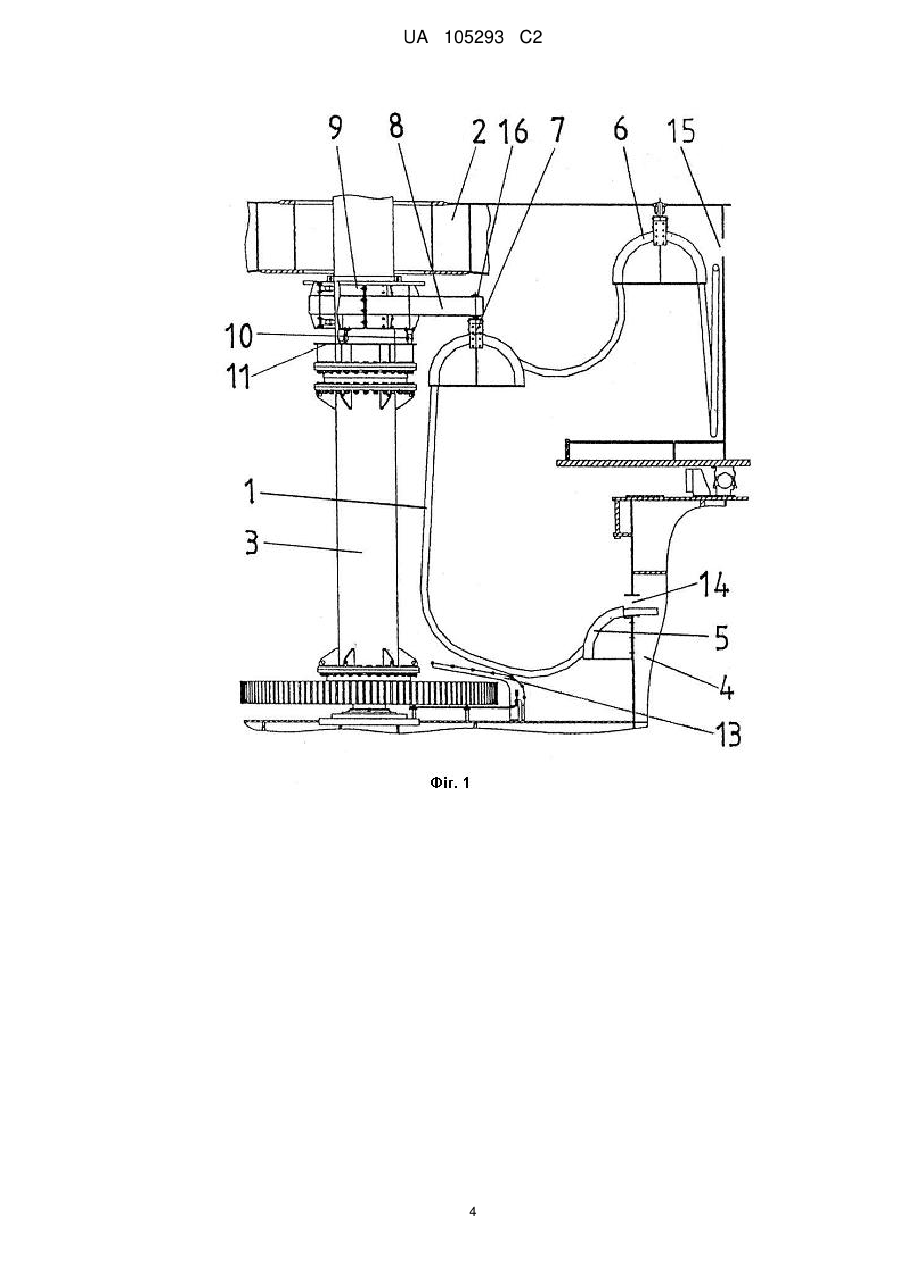

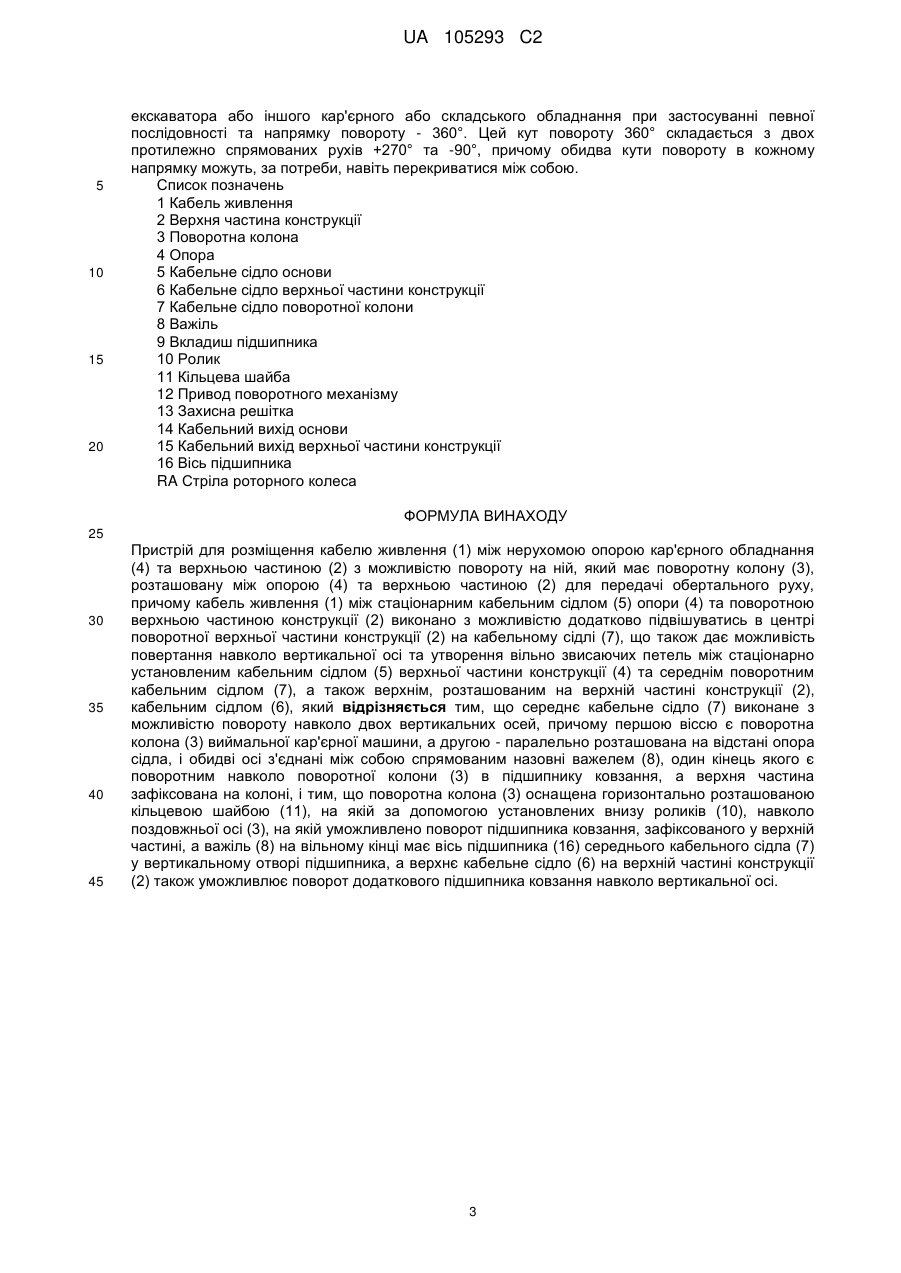

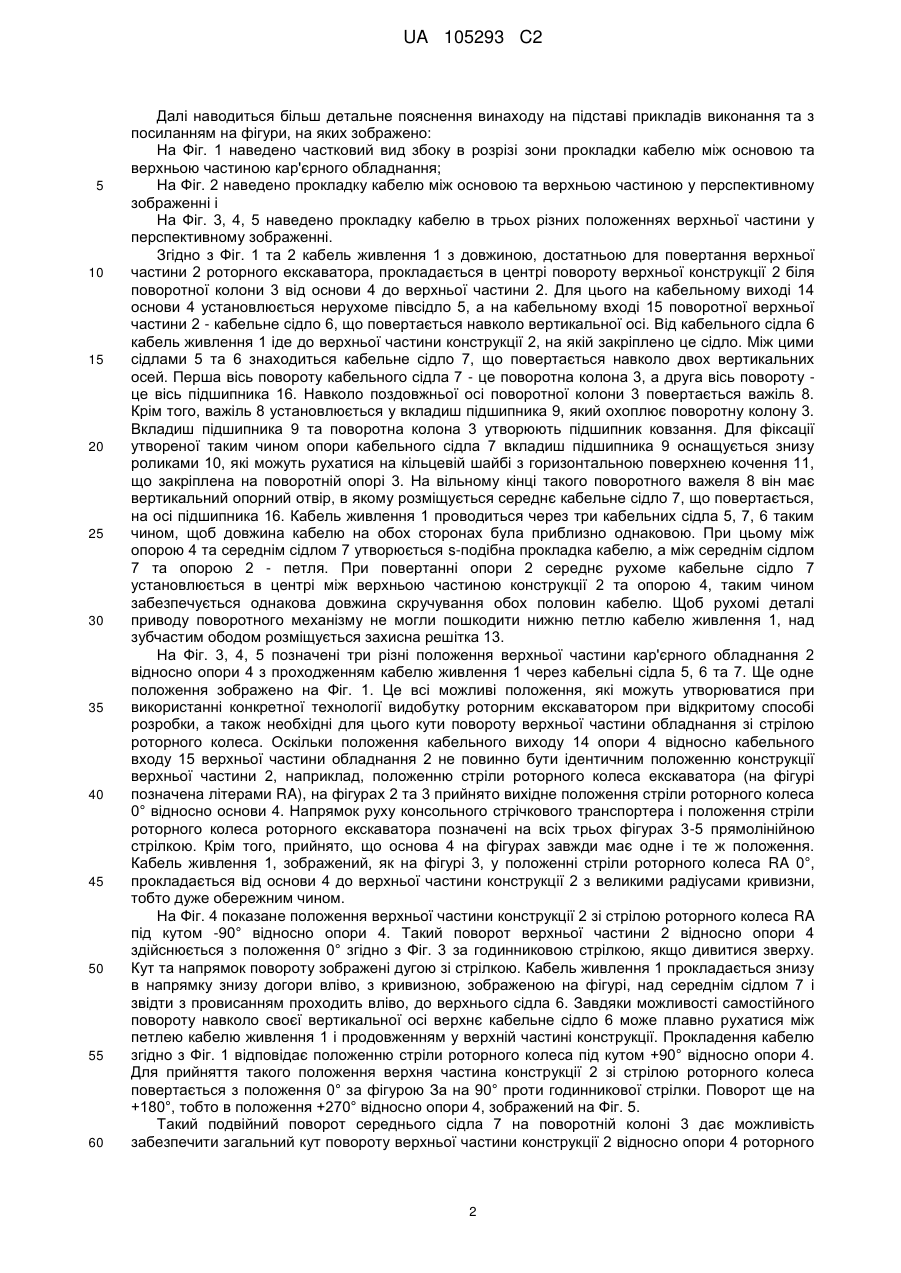

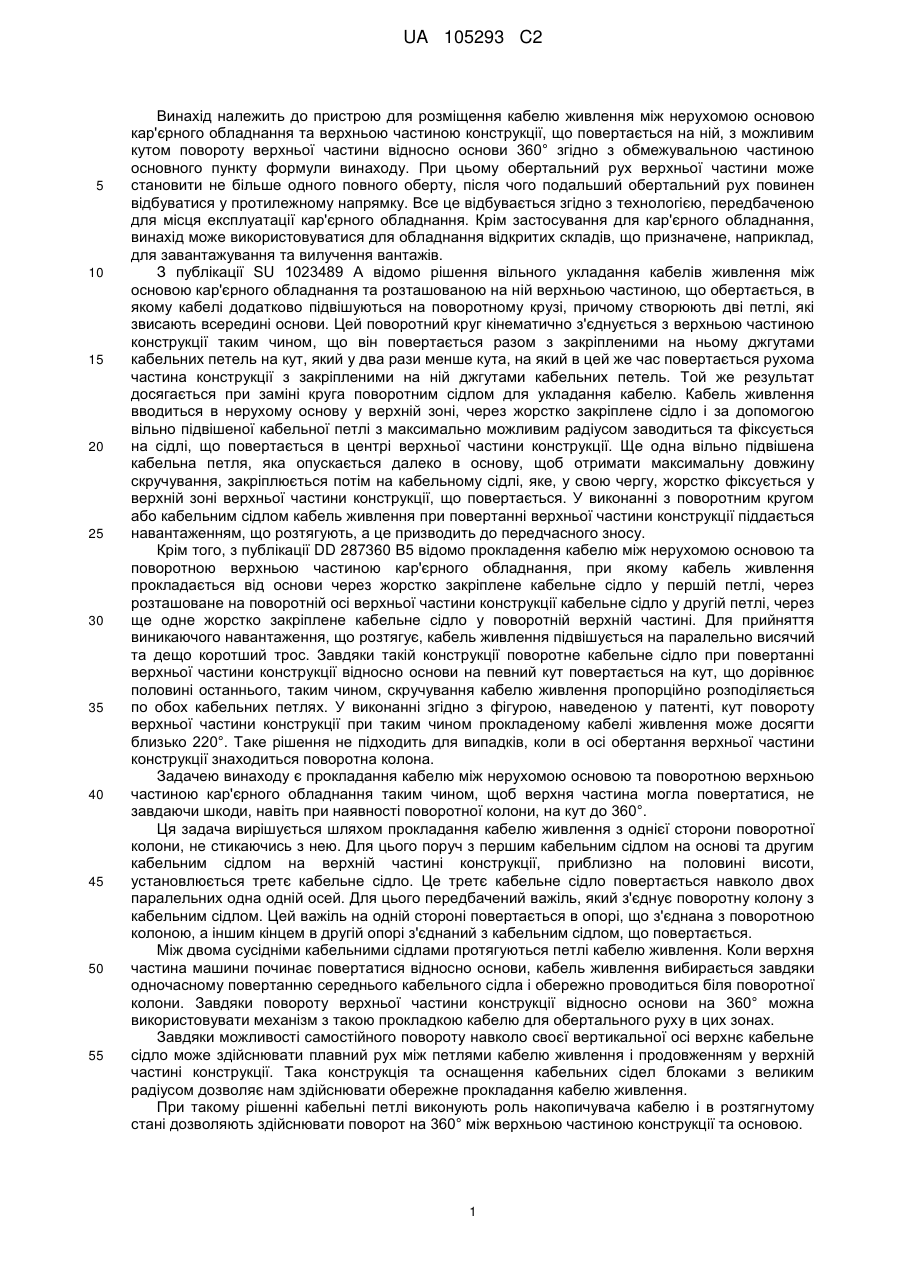

Реферат: Пристрій для розміщення кабелю живлення (1) між нерухомою опорою кар'єрного обладнання (4) та верхньою частиною (2) з можливістю повороту на ній, з поворотною колоною (3), кабель живлення (1) додатково підвішується в центрі поворотної верхньої частини конструкції (2) на кабельному сідлі (7), що може також повертатися навколо вертикальної осі, і може утворювати вільно звисаючі петлі між стаціонарно установленим кабельним сідлом (5) верхньої частини конструкції (4) та середнім поворотним кабельним сідлом (7), а також верхнім, розташованим на верхній частині конструкції (2), кабельним сідлом (6). Для забезпечення повороту верхньої частини на кут до 360º середнє кабельне сідло (7) повертається навколо двох вертикальних осей, причому першою віссю є поворотна колона (3) виймальної кар'єрної машини, а другою паралельно розташована на відстані опора сідла, і обидві осі з'єднані між собою спрямованим назовні важелем (8), один кінець якого повертається навколо поворотної колони (3) в підшипнику ковзання, а верхня частина зафіксована на колоні, і тим, що поворотна колона (3) оснащена горизонтально розташованою кільцевою шайбою (11), на якій за допомогою установлених внизу роликів (10), навколо поздовжньої осі (3), повертається підшипник ковзання, зафіксований у верхній частині, і важіль (8) на вільному кінці має вісь підшипника (16) середнього кабельного сідла (7) у вертикальному отворі підшипника, а верхнє кабельне сідло (6) на верхній частині конструкції (2) у додатковому підшипнику ковзання повертається навколо вертикальної осі. UA 105293 C2 (12) UA 105293 C2 UA 105293 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристрою для розміщення кабелю живлення між нерухомою основою кар'єрного обладнання та верхньою частиною конструкції, що повертається на ній, з можливим кутом повороту верхньої частини відносно основи 360° згідно з обмежувальною частиною основного пункту формули винаходу. При цьому обертальний рух верхньої частини може становити не більше одного повного оберту, після чого подальший обертальний рух повинен відбуватися у протилежному напрямку. Все це відбувається згідно з технологією, передбаченою для місця експлуатації кар'єрного обладнання. Крім застосування для кар'єрного обладнання, винахід може використовуватися для обладнання відкритих складів, що призначене, наприклад, для завантажування та вилучення вантажів. З публікації SU 1023489 А відомо рішення вільного укладання кабелів живлення між основою кар'єрного обладнання та розташованою на ній верхньою частиною, що обертається, в якому кабелі додатково підвішуються на поворотному крузі, причому створюють дві петлі, які звисають всередині основи. Цей поворотний круг кінематично з'єднується з верхньою частиною конструкції таким чином, що він повертається разом з закріпленими на ньому джгутами кабельних петель на кут, який у два рази менше кута, на який в цей же час повертається рухома частина конструкції з закріпленими на ній джгутами кабельних петель. Той же результат досягається при заміні круга поворотним сідлом для укладання кабелю. Кабель живлення вводиться в нерухому основу у верхній зоні, через жорстко закріплене сідло і за допомогою вільно підвішеної кабельної петлі з максимально можливим радіусом заводиться та фіксується на сідлі, що повертається в центрі верхньої частини конструкції. Ще одна вільно підвішена кабельна петля, яка опускається далеко в основу, щоб отримати максимальну довжину скручування, закріплюється потім на кабельному сідлі, яке, у свою чергу, жорстко фіксується у верхній зоні верхньої частини конструкції, що повертається. У виконанні з поворотним кругом або кабельним сідлом кабель живлення при повертанні верхньої частини конструкції піддається навантаженням, що розтягують, а це призводить до передчасного зносу. Крім того, з публікації DD 287360 В5 відомо прокладення кабелю між нерухомою основою та поворотною верхньою частиною кар'єрного обладнання, при якому кабель живлення прокладається від основи через жорстко закріплене кабельне сідло у першій петлі, через розташоване на поворотній осі верхньої частини конструкції кабельне сідло у другій петлі, через ще одне жорстко закріплене кабельне сідло у поворотній верхній частині. Для прийняття виникаючого навантаження, що розтягує, кабель живлення підвішується на паралельно висячий та дещо коротший трос. Завдяки такій конструкції поворотне кабельне сідло при повертанні верхньої частини конструкції відносно основи на певний кут повертається на кут, що дорівнює половині останнього, таким чином, скручування кабелю живлення пропорційно розподіляється по обох кабельних петлях. У виконанні згідно з фігурою, наведеною у патенті, кут повороту верхньої частини конструкції при таким чином прокладеному кабелі живлення може досягти близько 220°. Таке рішення не підходить для випадків, коли в осі обертання верхньої частини конструкції знаходиться поворотна колона. Задачею винаходу є прокладання кабелю між нерухомою основою та поворотною верхньою частиною кар'єрного обладнання таким чином, щоб верхня частина могла повертатися, не завдаючи шкоди, навіть при наявності поворотної колони, на кут до 360°. Ця задача вирішується шляхом прокладання кабелю живлення з однієї сторони поворотної колони, не стикаючись з нею. Для цього поруч з першим кабельним сідлом на основі та другим кабельним сідлом на верхній частині конструкції, приблизно на половині висоти, установлюється третє кабельне сідло. Це третє кабельне сідло повертається навколо двох паралельних одна одній осей. Для цього передбачений важіль, який з'єднує поворотну колону з кабельним сідлом. Цей важіль на одній стороні повертається в опорі, що з'єднана з поворотною колоною, а іншим кінцем в другій опорі з'єднаний з кабельним сідлом, що повертається. Між двома сусідніми кабельними сідлами протягуються петлі кабелю живлення. Коли верхня частина машини починає повертатися відносно основи, кабель живлення вибирається завдяки одночасному повертанню середнього кабельного сідла і обережно проводиться біля поворотної колони. Завдяки повороту верхньої частини конструкції відносно основи на 360° можна використовувати механізм з такою прокладкою кабелю для обертального руху в цих зонах. Завдяки можливості самостійного повороту навколо своєї вертикальної осі верхнє кабельне сідло може здійснювати плавний рух між петлями кабелю живлення і продовженням у верхній частині конструкції. Така конструкція та оснащення кабельних сідел блоками з великим радіусом дозволяє нам здійснювати обережне прокладання кабелю живлення. При такому рішенні кабельні петлі виконують роль накопичувача кабелю і в розтягнутому стані дозволяють здійснювати поворот на 360° між верхньою частиною конструкції та основою. 1 UA 105293 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі наводиться більш детальне пояснення винаходу на підставі прикладів виконання та з посиланням на фігури, на яких зображено: На Фіг. 1 наведено частковий вид збоку в розрізі зони прокладки кабелю між основою та верхньою частиною кар'єрного обладнання; На Фіг. 2 наведено прокладку кабелю між основою та верхньою частиною у перспективному зображенні і На Фіг. 3, 4, 5 наведено прокладку кабелю в трьох різних положеннях верхньої частини у перспективному зображенні. Згідно з Фіг. 1 та 2 кабель живлення 1 з довжиною, достатньою для повертання верхньої частини 2 роторного екскаватора, прокладається в центрі повороту верхньої конструкції 2 біля поворотної колони 3 від основи 4 до верхньої частини 2. Для цього на кабельному виході 14 основи 4 установлюється нерухоме півсідло 5, а на кабельному вході 15 поворотної верхньої частини 2 - кабельне сідло 6, що повертається навколо вертикальної осі. Від кабельного сідла 6 кабель живлення 1 іде до верхньої частини конструкції 2, на якій закріплено це сідло. Між цими сідлами 5 та 6 знаходиться кабельне сідло 7, що повертається навколо двох вертикальних осей. Перша вісь повороту кабельного сідла 7 - це поворотна колона 3, а друга вісь повороту це вісь підшипника 16. Навколо поздовжньої осі поворотної колони 3 повертається важіль 8. Крім того, важіль 8 установлюється у вкладиш підшипника 9, який охоплює поворотну колону 3. Вкладиш підшипника 9 та поворотна колона 3 утворюють підшипник ковзання. Для фіксації утвореної таким чином опори кабельного сідла 7 вкладиш підшипника 9 оснащується знизу роликами 10, які можуть рухатися на кільцевій шайбі з горизонтальною поверхнею кочення 11, що закріплена на поворотній опорі 3. На вільному кінці такого поворотного важеля 8 він має вертикальний опорний отвір, в якому розміщується середнє кабельне сідло 7, що повертається, на осі підшипника 16. Кабель живлення 1 проводиться через три кабельних сідла 5, 7, 6 таким чином, щоб довжина кабелю на обох сторонах була приблизно однаковою. При цьому між опорою 4 та середнім сідлом 7 утворюється s-подібна прокладка кабелю, а між середнім сідлом 7 та опорою 2 - петля. При повертанні опори 2 середнє рухоме кабельне сідло 7 установлюється в центрі між верхньою частиною конструкції 2 та опорою 4, таким чином забезпечується однакова довжина скручування обох половин кабелю. Щоб рухомі деталі приводу поворотного механізму не могли пошкодити нижню петлю кабелю живлення 1, над зубчастим ободом розміщується захисна решітка 13. На Фіг. 3, 4, 5 позначені три різні положення верхньої частини кар'єрного обладнання 2 відносно опори 4 з проходженням кабелю живлення 1 через кабельні сідла 5, 6 та 7. Ще одне положення зображено на Фіг. 1. Це всі можливі положення, які можуть утворюватися при використанні конкретної технології видобутку роторним екскаватором при відкритому способі розробки, а також необхідні для цього кути повороту верхньої частини обладнання зі стрілою роторного колеса. Оскільки положення кабельного виходу 14 опори 4 відносно кабельного входу 15 верхньої частини обладнання 2 не повинно бути ідентичним положенню конструкції верхньої частини 2, наприклад, положенню стріли роторного колеса екскаватора (на фігурі позначена літерами RA), на фігурах 2 та 3 прийнято вихідне положення стріли роторного колеса 0° відносно основи 4. Напрямок руху консольного стрічкового транспортера і положення стріли роторного колеса роторного екскаватора позначені на всіх трьох фігурах 3-5 прямолінійною стрілкою. Крім того, прийнято, що основа 4 на фігурах завжди має одне і те ж положення. Кабель живлення 1, зображений, як на фігурі 3, у положенні стріли роторного колеса RA 0°, прокладається від основи 4 до верхньої частини конструкції 2 з великими радіусами кривизни, тобто дуже обережним чином. На Фіг. 4 показане положення верхньої частини конструкції 2 зі стрілою роторного колеса RA під кутом -90° відносно опори 4. Такий поворот верхньої частини 2 відносно опори 4 здійснюється з положення 0° згідно з Фіг. 3 за годинниковою стрілкою, якщо дивитися зверху. Кут та напрямок повороту зображені дугою зі стрілкою. Кабель живлення 1 прокладається знизу в напрямку знизу догори вліво, з кривизною, зображеною на фігурі, над середнім сідлом 7 і звідти з провисанням проходить вліво, до верхнього сідла 6. Завдяки можливості самостійного повороту навколо своєї вертикальної осі верхнє кабельне сідло 6 може плавно рухатися між петлею кабелю живлення 1 і продовженням у верхній частині конструкції. Прокладення кабелю згідно з Фіг. 1 відповідає положенню стріли роторного колеса під кутом +90° відносно опори 4. Для прийняття такого положення верхня частина конструкції 2 зі стрілою роторного колеса повертається з положення 0° за фігурою За на 90° проти годинникової стрілки. Поворот ще на +180°, тобто в положення +270° відносно опори 4, зображений на Фіг. 5. Такий подвійний поворот середнього сідла 7 на поворотній колоні 3 дає можливість забезпечити загальний кут повороту верхньої частини конструкції 2 відносно опори 4 роторного 2 UA 105293 C2 5 10 15 20 екскаватора або іншого кар'єрного або складського обладнання при застосуванні певної послідовності та напрямку повороту - 360°. Цей кут повороту 360° складається з двох протилежно спрямованих рухів +270° та -90°, причому обидва кути повороту в кожному напрямку можуть, за потреби, навіть перекриватися між собою. Список позначень 1 Кабель живлення 2 Верхня частина конструкції 3 Поворотна колона 4 Опора 5 Кабельне сідло основи 6 Кабельне сідло верхньої частини конструкції 7 Кабельне сідло поворотної колони 8 Важіль 9 Вкладиш підшипника 10 Ролик 11 Кільцева шайба 12 Привод поворотного механізму 13 Захисна решітка 14 Кабельний вихід основи 15 Кабельний вихід верхньої частини конструкції 16 Вісь підшипника RA Стріла роторного колеса ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 Пристрій для розміщення кабелю живлення (1) між нерухомою опорою кар'єрного обладнання (4) та верхньою частиною (2) з можливістю повороту на ній, який має поворотну колону (3), розташовану між опорою (4) та верхньою частиною (2) для передачі обертального руху, причому кабель живлення (1) між стаціонарним кабельним сідлом (5) опори (4) та поворотною верхньою частиною конструкції (2) виконано з можливістю додатково підвішуватись в центрі поворотної верхньої частини конструкції (2) на кабельному сідлі (7), що також дає можливість повертання навколо вертикальної осі та утворення вільно звисаючих петель між стаціонарно установленим кабельним сідлом (5) верхньої частини конструкції (4) та середнім поворотним кабельним сідлом (7), а також верхнім, розташованим на верхній частині конструкції (2), кабельним сідлом (6), який відрізняється тим, що середнє кабельне сідло (7) виконане з можливістю повороту навколо двох вертикальних осей, причому першою віссю є поворотна колона (3) виймальної кар'єрної машини, а другою - паралельно розташована навідстані опора сідла, і обидві осі з'єднані між собою спрямованим назовні важелем (8), один кінець якого є поворотним навколо поворотної колони (3) в підшипнику ковзання, а верхня частина зафіксована на колоні, і тим, що поворотна колона (3) оснащена горизонтально розташованою кільцевою шайбою (11), на якій за допомогою установлених внизу роликів (10), навколо поздовжньої осі (3), на якій уможливлено поворот підшипника ковзання, зафіксованого у верхній частині, а важіль (8) на вільному кінці має вісь підшипника (16) середнього кабельного сідла (7) у вертикальному отворі підшипника, а верхнє кабельне сідло (6) на верхній частині конструкції (2) також уможливлює поворот додаткового підшипника ковзання навколо вертикальної осі. 3 UA 105293 C2 4 UA 105293 C2 5 UA 105293 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
