Спосіб відновлення симетричного температурного профілю в живильнику на виході з вигину і живильник для здійснення цього способу

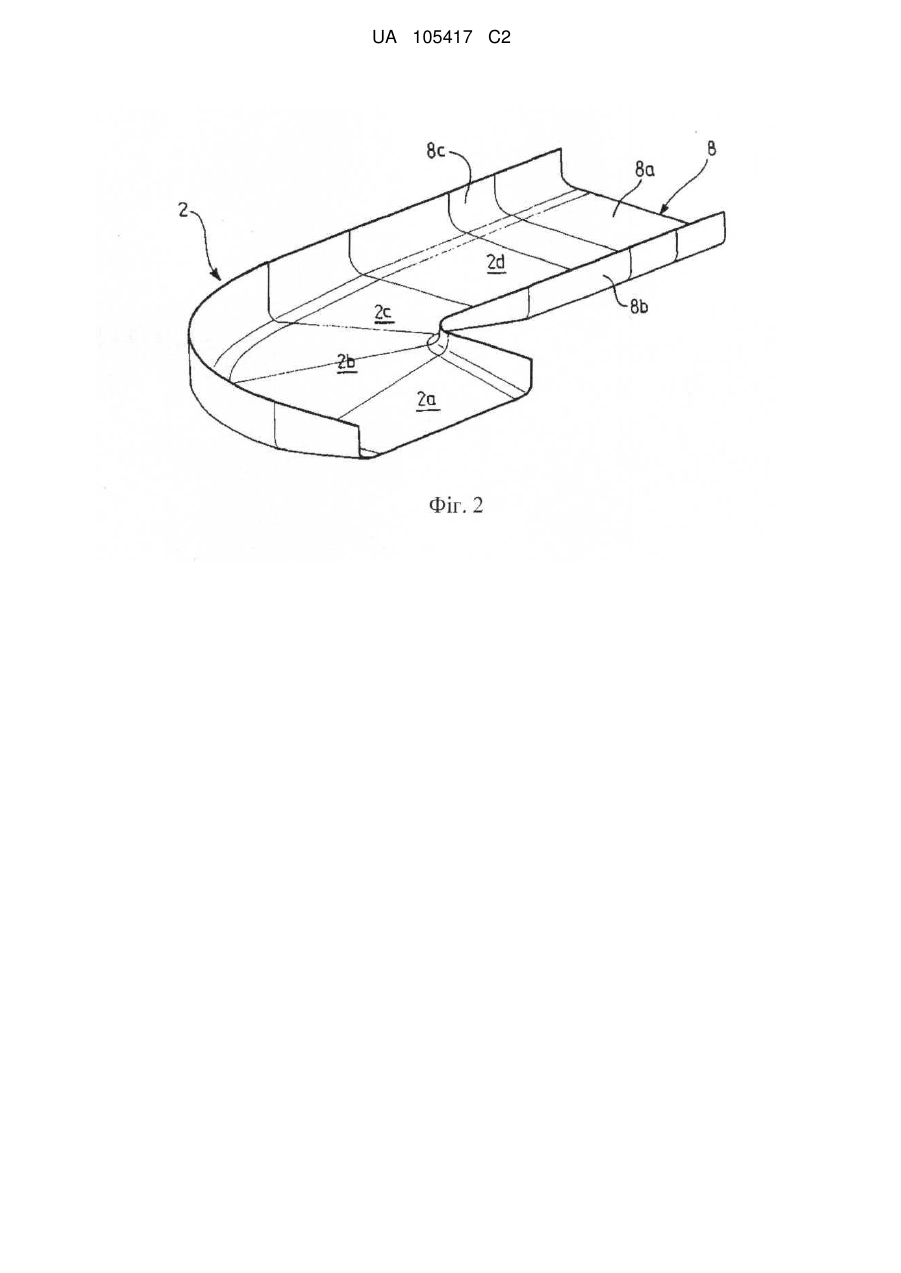

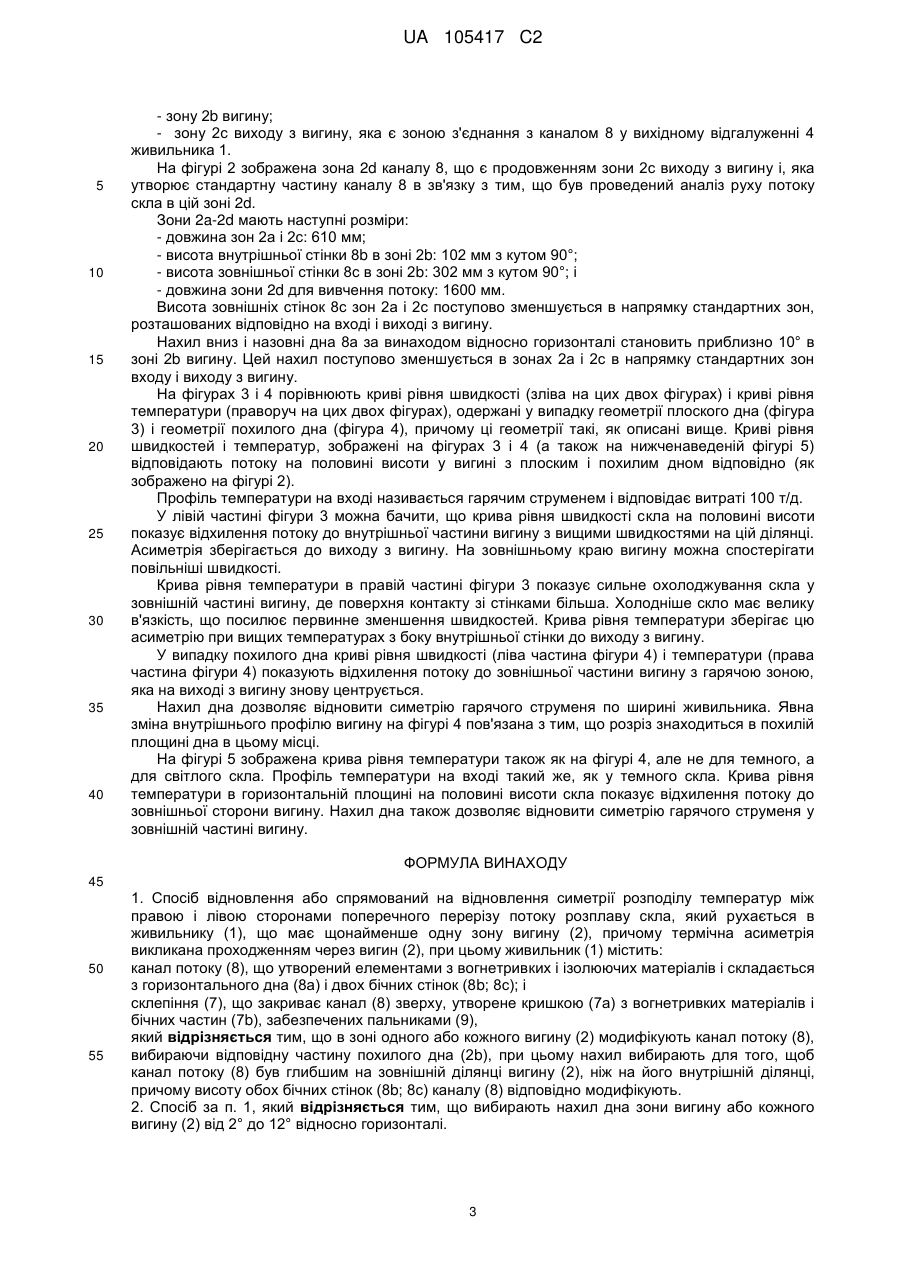

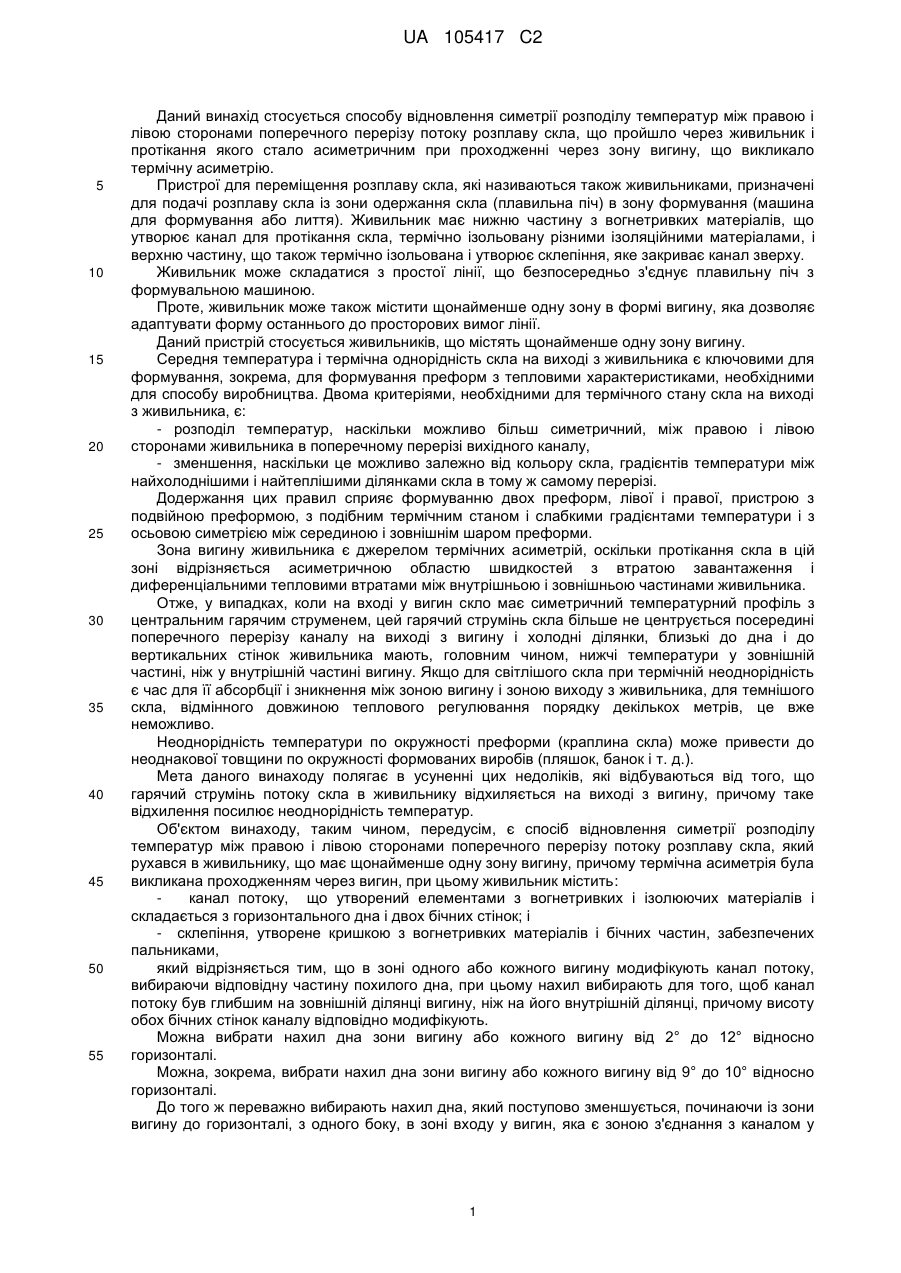

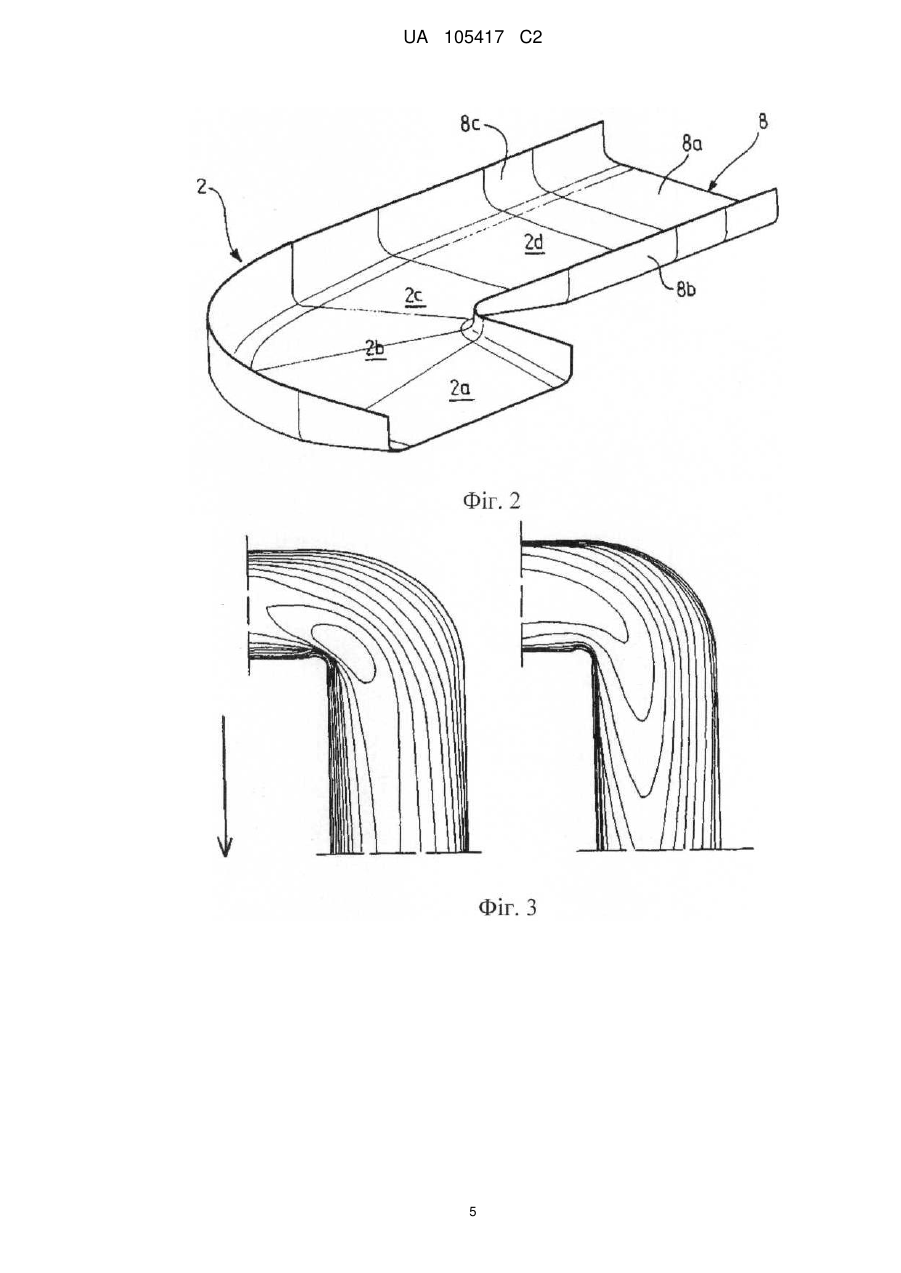

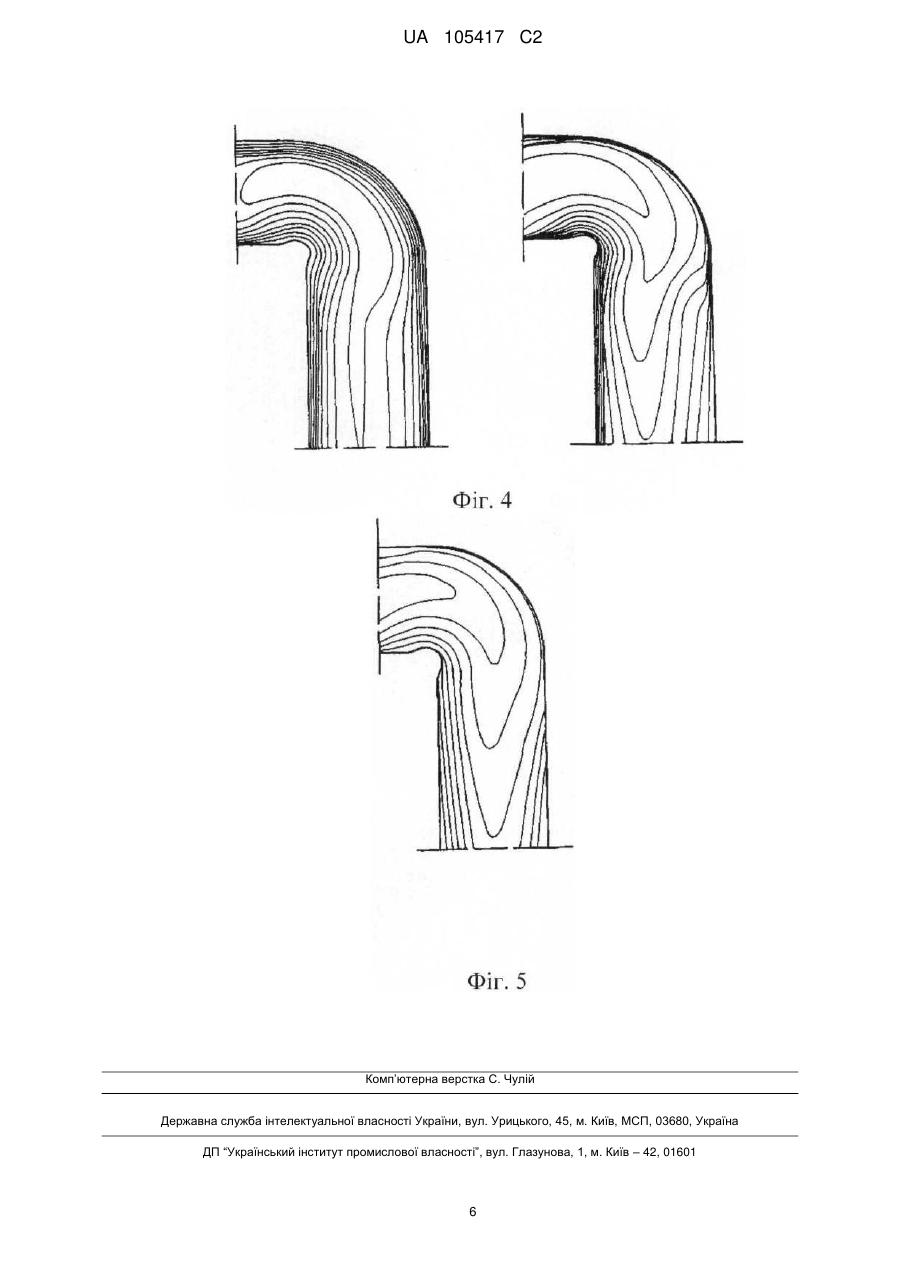

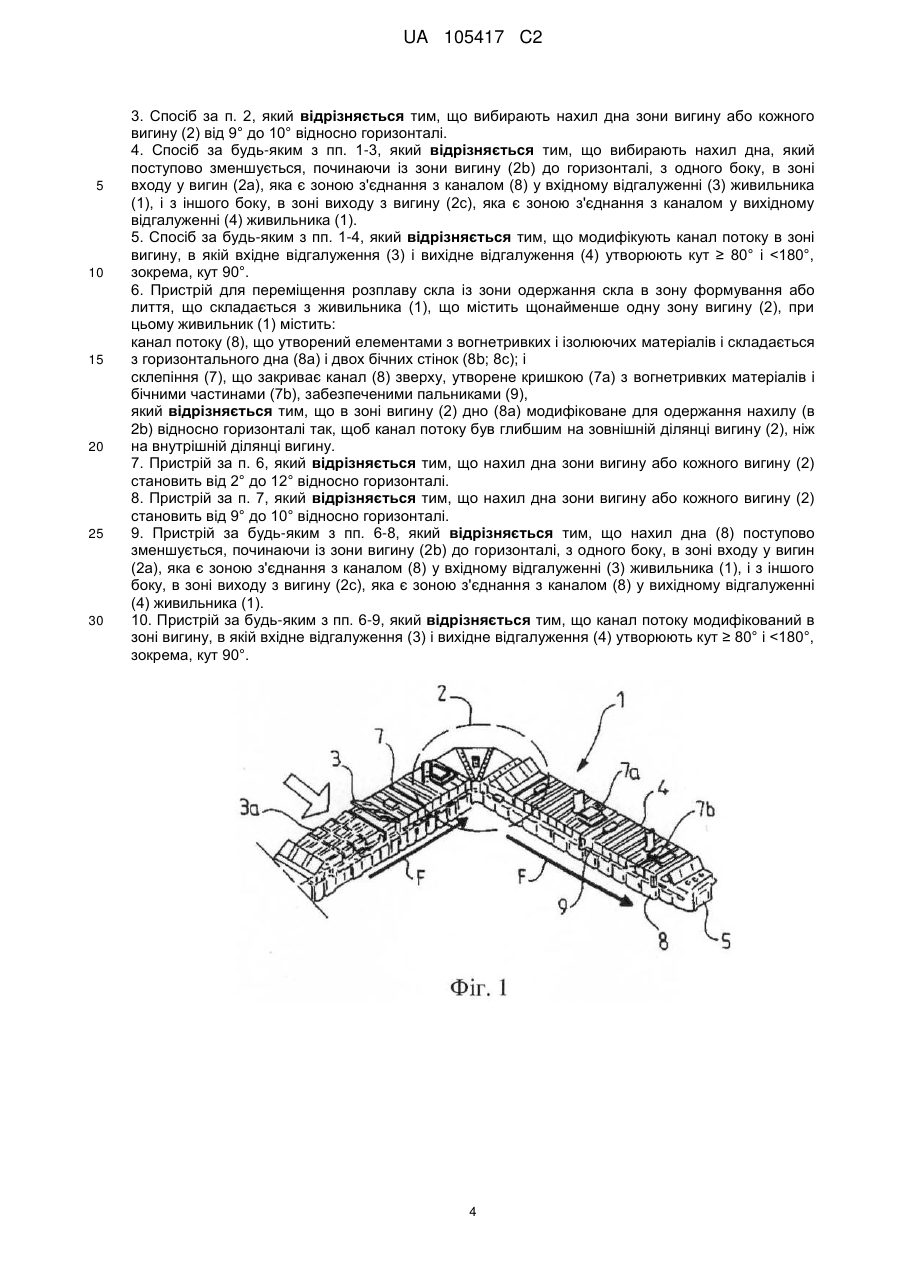

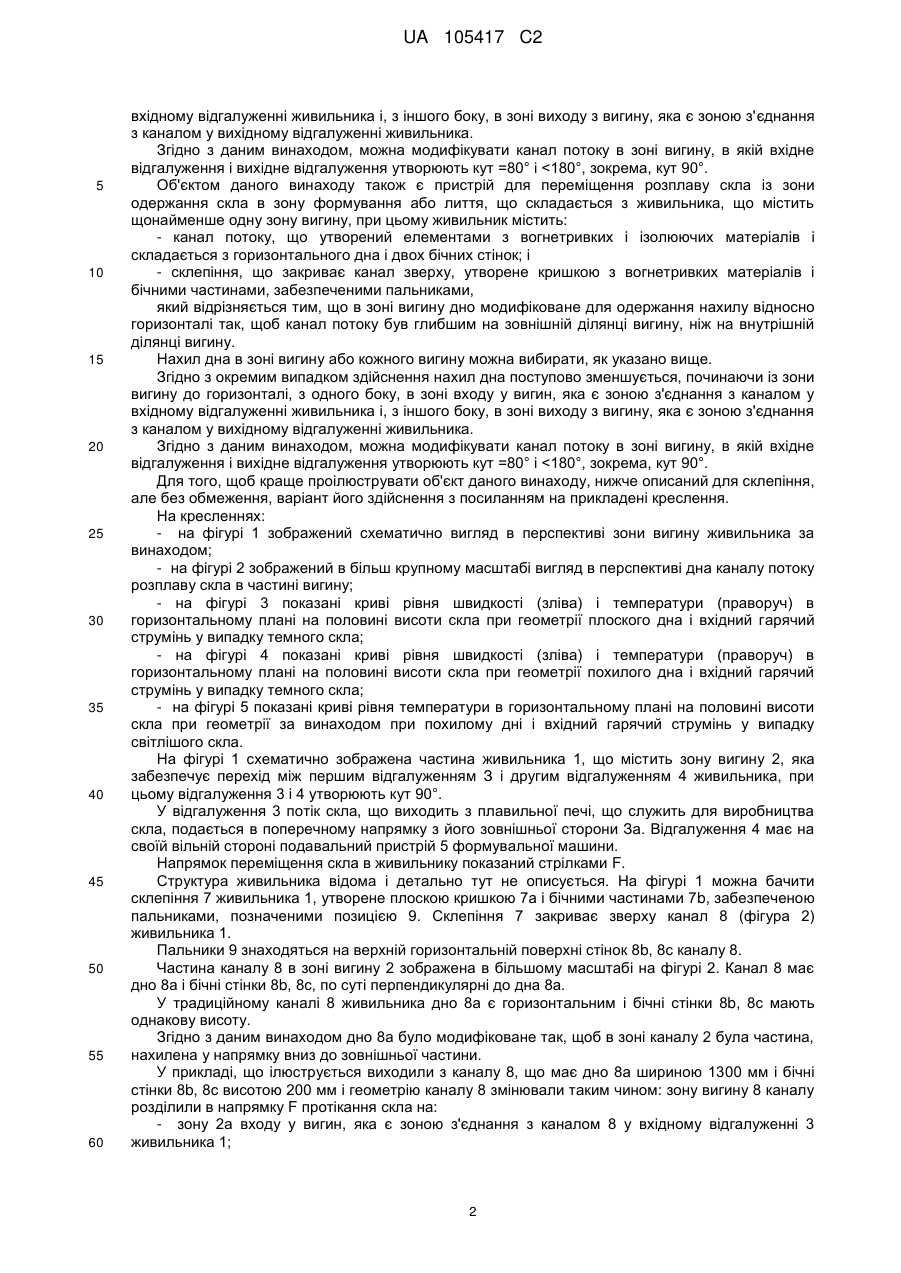

Реферат: Об'єктом даного винаходу є спосіб відновлення або спрямований на відновлення симетрії розподілу температур між правою і лівою сторонами поперечного перерізу потоку розплаву скла, який рухався в живильнику, що має щонайменше одну зону вигину (2), причому термічна асиметрія була викликана проходженням через вигин (2), при цьому живильник містить: канал потоку (8), що утворений елементами з вогнетривких і ізолюючих матеріалів і складається з горизонтального дна (8а) і двох бічних стінок (8b; 8с); і склепіння, що закриває канал (8) зверху, утворене кришкою з вогнетривких матеріалів і бічних частин, забезпечених пальниками. Згідно з винаходом, в зоні одного або кожного вигину (2) модифікують канал потоку (8), вибираючи відповідну частину похилого дна (2b), при цьому нахил вибирають для того, щоб кожний канал потоку (8) був глибшим на зовнішній ділянці вигину (2), ніж на його внутрішній ділянці, причому висоту обох бічних стінок (8b; 8с) каналу (8) відповідно модифікують. UA 105417 C2 (12) UA 105417 C2 UA 105417 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується способу відновлення симетрії розподілу температур між правою і лівою сторонами поперечного перерізу потоку розплаву скла, що пройшло через живильник і протікання якого стало асиметричним при проходженні через зону вигину, що викликало термічну асиметрію. Пристрої для переміщення розплаву скла, які називаються також живильниками, призначені для подачі розплаву скла із зони одержання скла (плавильна піч) в зону формування (машина для формування або лиття). Живильник має нижню частину з вогнетривких матеріалів, що утворює канал для протікання скла, термічно ізольовану різними ізоляційними матеріалами, і верхню частину, що також термічно ізольована і утворює склепіння, яке закриває канал зверху. Живильник може складатися з простої лінії, що безпосередньо з'єднує плавильну піч з формувальною машиною. Проте, живильник може також містити щонайменше одну зону в формі вигину, яка дозволяє адаптувати форму останнього до просторових вимог лінії. Даний пристрій стосується живильників, що містять щонайменше одну зону вигину. Середня температура і термічна однорідність скла на виході з живильника є ключовими для формування, зокрема, для формування преформ з тепловими характеристиками, необхідними для способу виробництва. Двома критеріями, необхідними для термічного стану скла на виході з живильника, є: - розподіл температур, наскільки можливо більш симетричний, між правою і лівою сторонами живильника в поперечному перерізі вихідного каналу, - зменшення, наскільки це можливо залежно від кольору скла, градієнтів температури між найхолоднішими і найтеплішими ділянками скла в тому ж самому перерізі. Додержання цих правил сприяє формуванню двох преформ, лівої і правої, пристрою з подвійною преформою, з подібним термічним станом і слабкими градієнтами температури і з осьовою симетрією між серединою і зовнішнім шаром преформи. Зона вигину живильника є джерелом термічних асиметрій, оскільки протікання скла в цій зоні відрізняється асиметричною областю швидкостей з втратою завантаження і диференціальними тепловими втратами між внутрішньою і зовнішньою частинами живильника. Отже, у випадках, коли на вході у вигин скло має симетричний температурний профіль з центральним гарячим струменем, цей гарячий струмінь скла більше не центрується посередині поперечного перерізу каналу на виході з вигину і холодні ділянки, близькі до дна і до вертикальних стінок живильника мають, головним чином, нижчі температури у зовнішній частині, ніж у внутрішній частині вигину. Якщо для світлішого скла при термічній неоднорідність є час для її абсорбції і зникнення між зоною вигину і зоною виходу з живильника, для темнішого скла, відмінного довжиною теплового регулювання порядку декількох метрів, це вже неможливо. Неоднорідність температури по окружності преформи (краплина скла) може привести до неоднакової товщини по окружності формованих виробів (пляшок, банок і т. д.). Мета даного винаходу полягає в усуненні цих недоліків, які відбуваються від того, що гарячий струмінь потоку скла в живильнику відхиляється на виході з вигину, причому таке відхилення посилює неоднорідність температур. Об'єктом винаходу, таким чином, передусім, є спосіб відновлення симетрії розподілу температур між правою і лівою сторонами поперечного перерізу потоку розплаву скла, який рухався в живильнику, що має щонайменше одну зону вигину, причому термічна асиметрія була викликана проходженням через вигин, при цьому живильник містить: канал потоку, що утворений елементами з вогнетривких і ізолюючих матеріалів і складається з горизонтального дна і двох бічних стінок; і - склепіння, утворене кришкою з вогнетривких матеріалів і бічних частин, забезпечених пальниками, який відрізняється тим, що в зоні одного або кожного вигину модифікують канал потоку, вибираючи відповідну частину похилого дна, при цьому нахил вибирають для того, щоб канал потоку був глибшим на зовнішній ділянці вигину, ніж на його внутрішній ділянці, причому висоту обох бічних стінок каналу відповідно модифікують. Можна вибрати нахил дна зони вигину або кожного вигину від 2° до 12° відносно горизонталі. Можна, зокрема, вибрати нахил дна зони вигину або кожного вигину від 9° до 10° відносно горизонталі. До того ж переважно вибирають нахил дна, який поступово зменшується, починаючи із зони вигину до горизонталі, з одного боку, в зоні входу у вигин, яка є зоною з'єднання з каналом у 1 UA 105417 C2 5 10 15 20 25 30 35 40 45 50 55 60 вхідному відгалуженні живильника і, з іншого боку, в зоні виходу з вигину, яка є зоною з'єднання з каналом у вихідному відгалуженні живильника. Згідно з даним винаходом, можна модифікувати канал потоку в зоні вигину, в якій вхідне відгалуження і вихідне відгалуження утворюють кут =80° і
