Універсальна будівельна ізоляційна панель

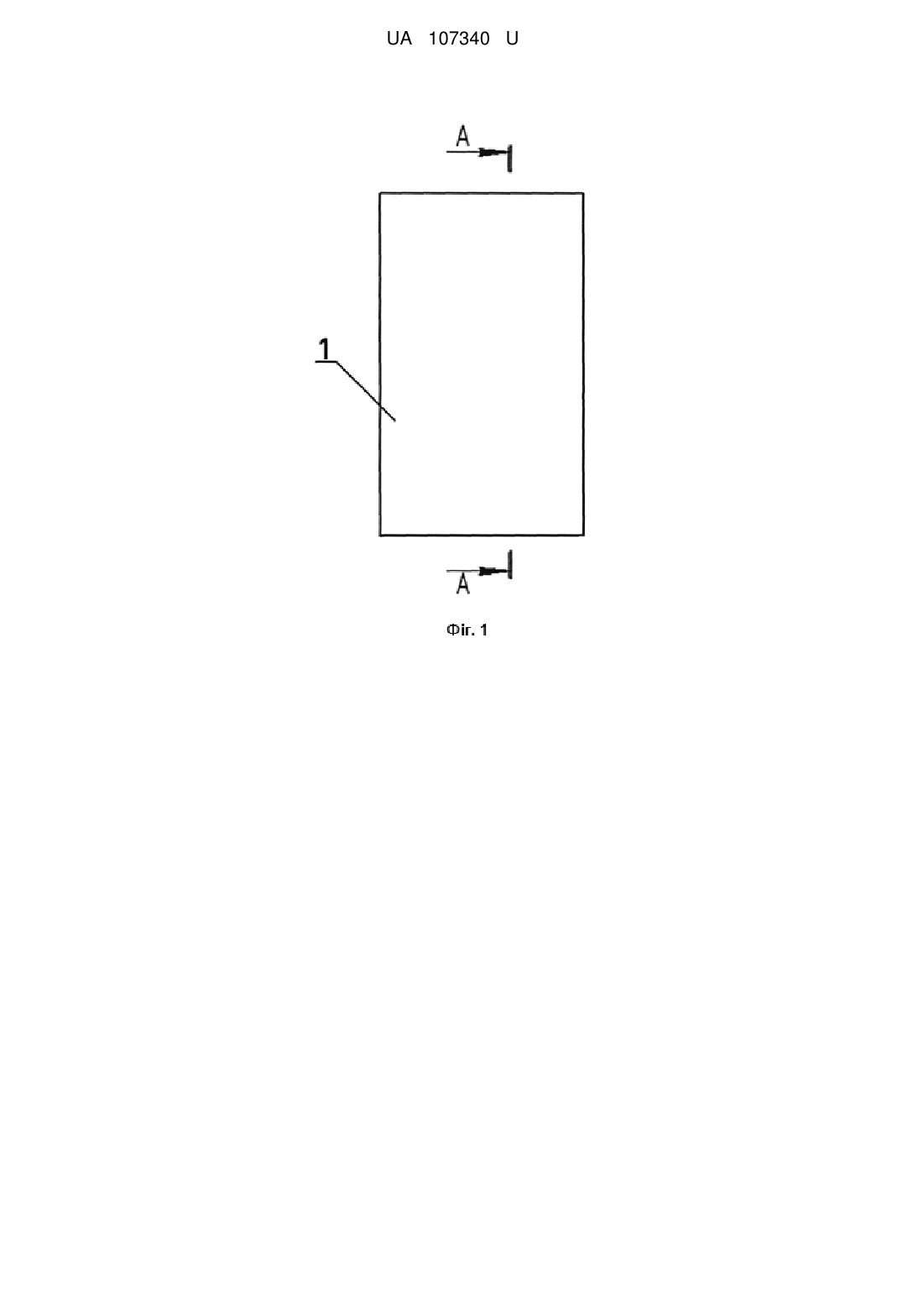

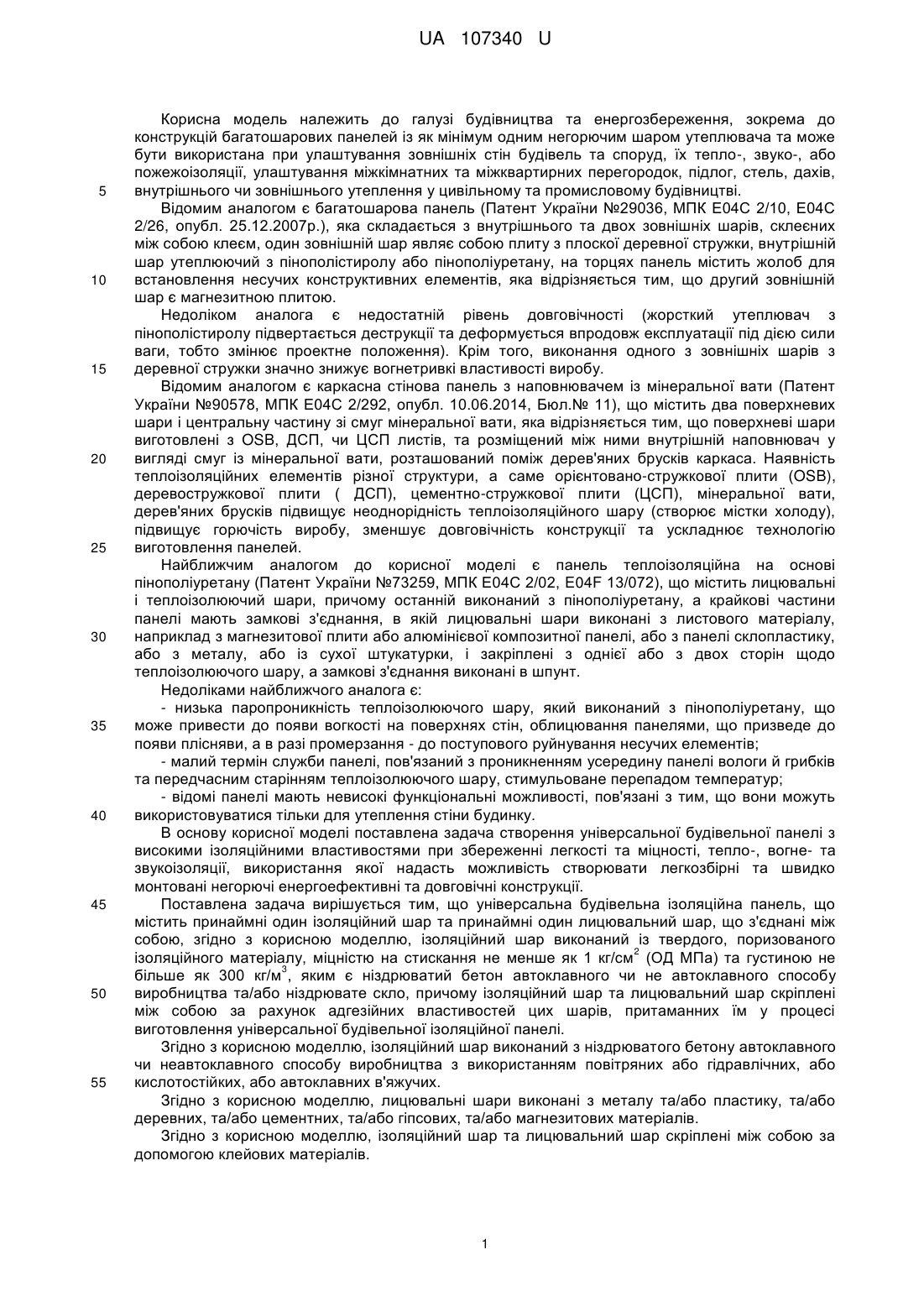

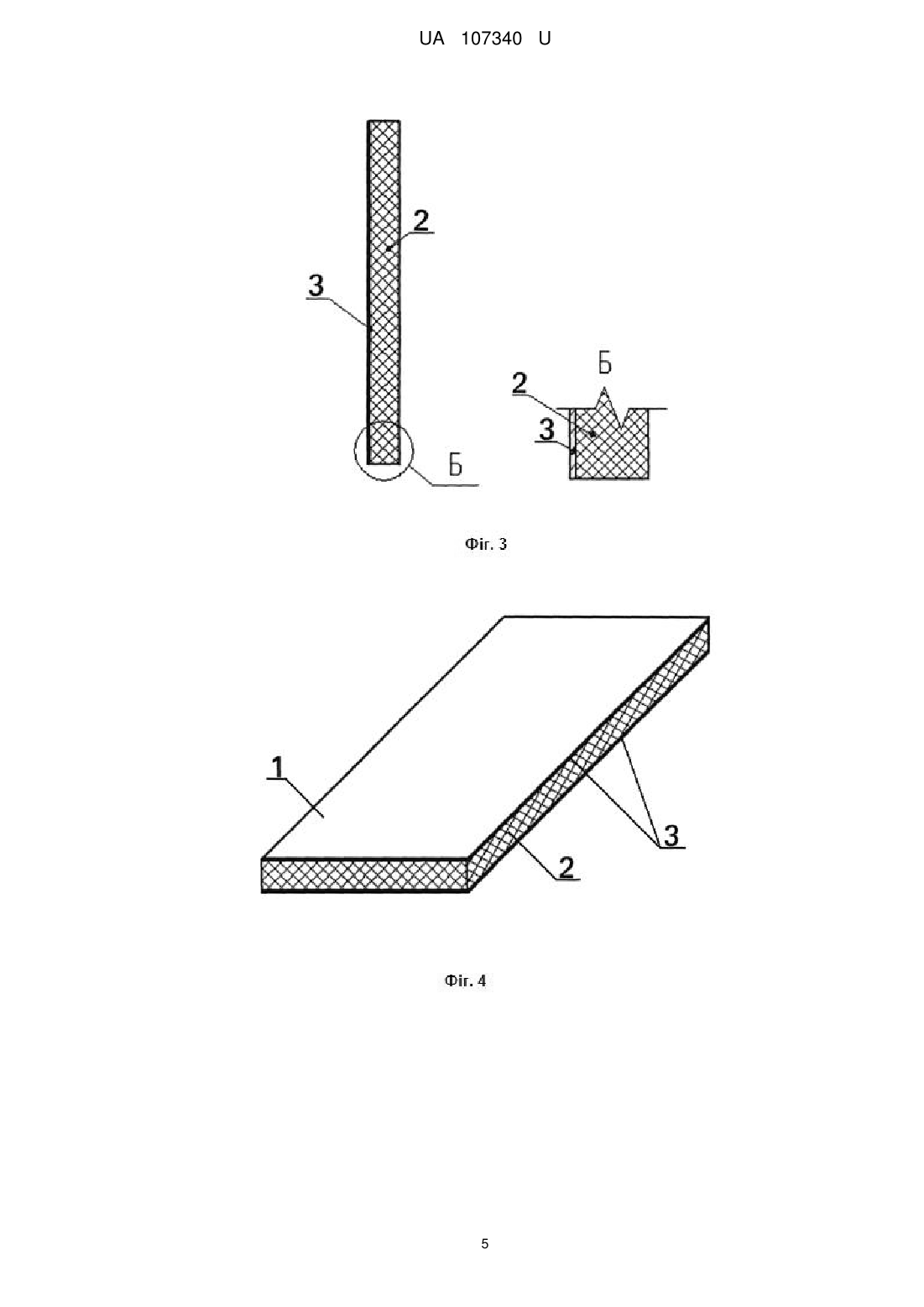

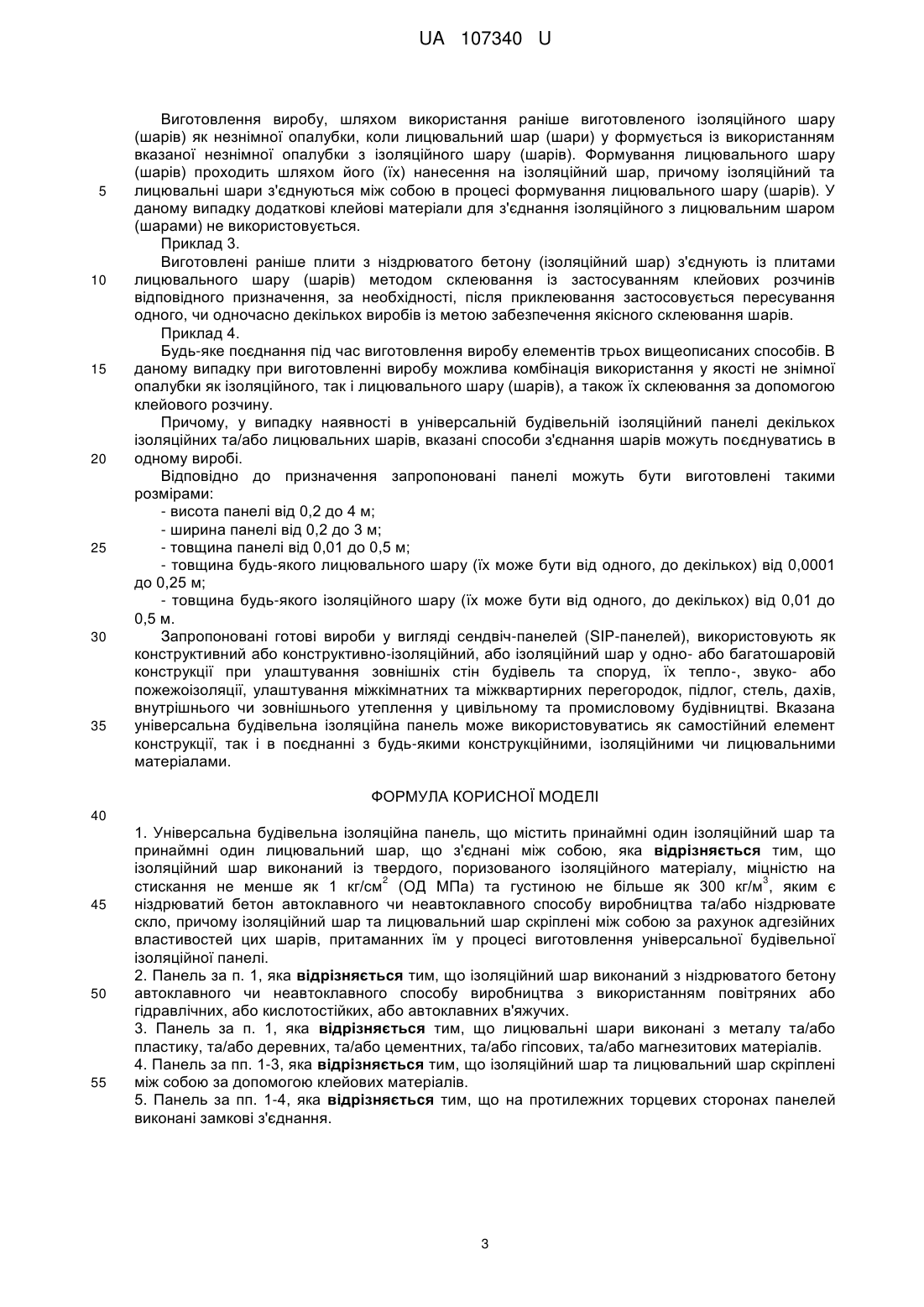

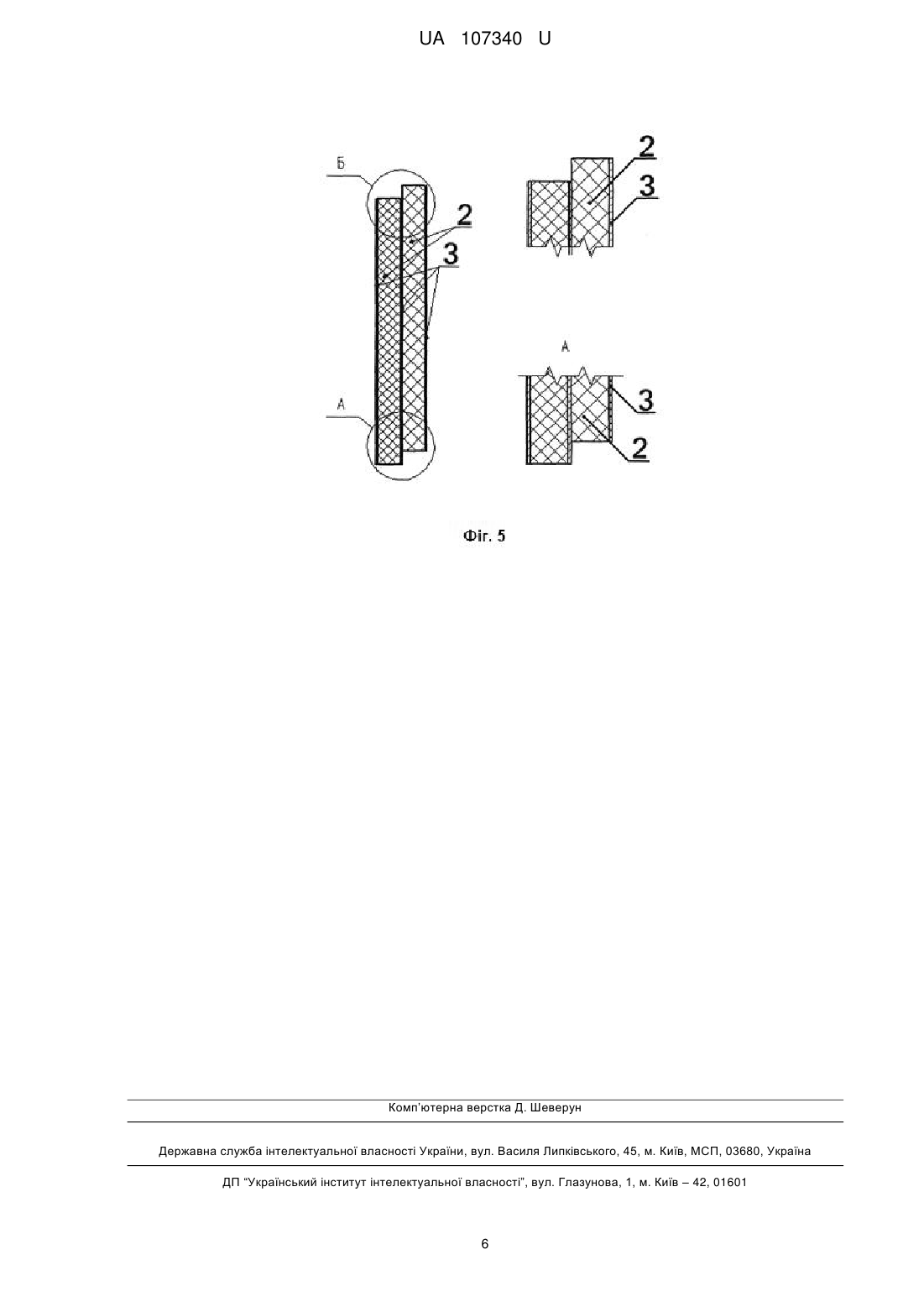

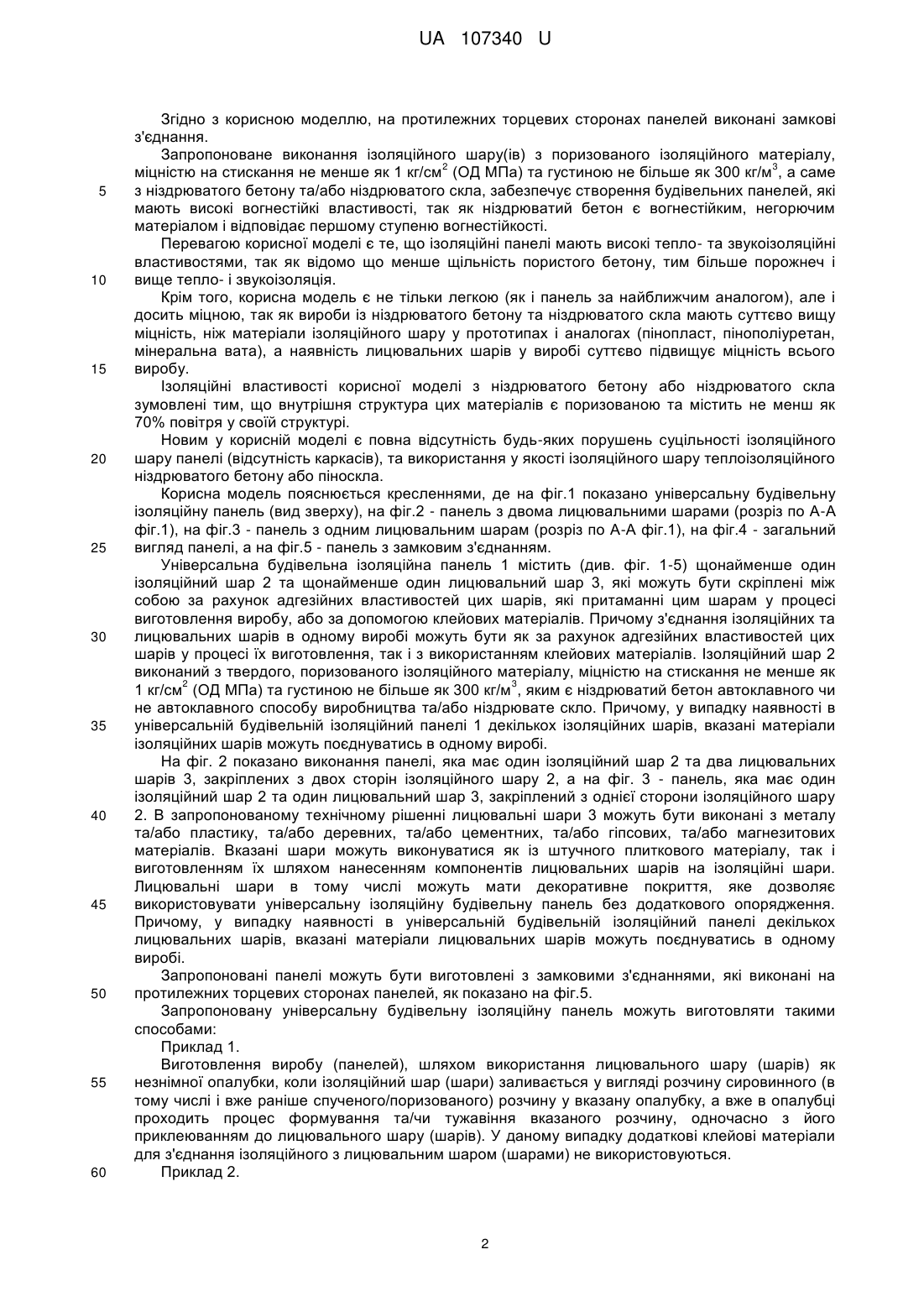

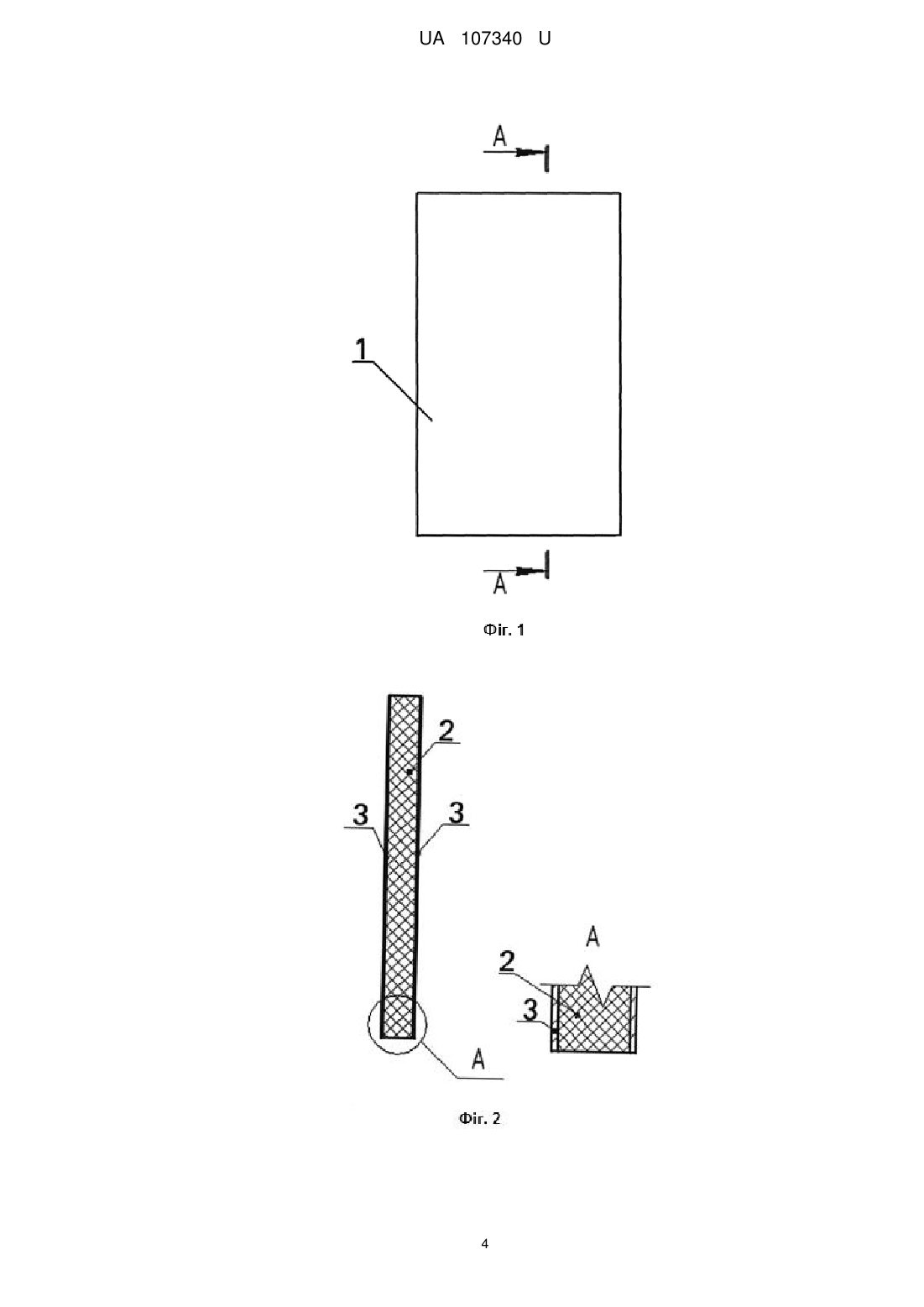

Реферат: Універсальна будівельна ізоляційна панель містить принаймні один ізоляційний шар та принаймні один лицювальний шар, що з'єднані між собою. Ізоляційний шар виконаний із 2 твердого, поризованого ізоляційного матеріалу, міцністю на стискання не менше як 1 кг/см (ОД 3 МПа) та густиною не більше як 300 кг/м , яким є ніздрюватий бетон автоклавного чи неавтоклавного способу виробництва та/або ніздрювате скло. Ізоляційний шар та лицювальний шар скріплені між собою за рахунок адгезійних властивостей цих шарів, притаманних їм у процесі виготовлення універсальної будівельної ізоляційної панелі. UA 107340 U (54) УНІВЕРСАЛЬНА БУДІВЕЛЬНА ІЗОЛЯЦІЙНА ПАНЕЛЬ UA 107340 U UA 107340 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва та енергозбереження, зокрема до конструкцій багатошарових панелей із як мінімум одним негорючим шаром утеплювача та може бути використана при улаштування зовнішніх стін будівель та споруд, їх тепло-, звуко-, або пожежоізоляції, улаштування міжкімнатних та міжквартирних перегородок, підлог, стель, дахів, внутрішнього чи зовнішнього утеплення у цивільному та промисловому будівництві. Відомим аналогом є багатошарова панель (Патент України №29036, МПК Е04С 2/10, Е04С 2/26, опубл. 25.12.2007р.), яка складається з внутрішнього та двох зовнішніх шарів, склеєних між собою клеєм, один зовнішній шар являє собою плиту з плоскої деревної стружки, внутрішній шар утеплюючий з пінополістиролу або пінополіуретану, на торцях панель містить жолоб для встановлення несучих конструктивних елементів, яка відрізняється тим, що другий зовнішній шар є магнезитною плитою. Недоліком аналога є недостатній рівень довговічності (жорсткий утеплювач з пінополістиролу підвертається деструкції та деформується впродовж експлуатації під дією сили ваги, тобто змінює проектне положення). Крім того, виконання одного з зовнішніх шарів з деревної стружки значно знижує вогнетривкі властивості виробу. Відомим аналогом є каркасна стінова панель з наповнювачем із мінеральної вати (Патент України №90578, МПК Е04С 2/292, опубл. 10.06.2014, Бюл.№ 11), що містить два поверхневих шари і центральну частину зі смуг мінеральної вати, яка відрізняється тим, що поверхневі шари виготовлені з OSB, ДСП, чи ЦСП листів, та розміщений між ними внутрішній наповнювач у вигляді смуг із мінеральної вати, розташований поміж дерев'яних брусків каркаса. Наявність теплоізоляційних елементів різної структури, а саме орієнтовано-стружкової плити (OSB), деревостружкової плити ( ДСП), цементно-стружкової плити (ЦСП), мінеральної вати, дерев'яних брусків підвищує неоднорідність теплоізоляційного шару (створює містки холоду), підвищує горючість виробу, зменшує довговічність конструкції та ускладнює технологію виготовлення панелей. Найближчим аналогом до корисної моделі є панель теплоізоляційна на основі пінополіуретану (Патент України №73259, МПК Е04С 2/02, E04F 13/072), що містить лицювальні і теплоізолюючий шари, причому останній виконаний з пінополіуретану, а крайкові частини панелі мають замкові з'єднання, в якій лицювальні шари виконані з листового матеріалу, наприклад з магнезитової плити або алюмінієвої композитної панелі, або з панелі склопластику, або з металу, або із сухої штукатурки, і закріплені з однієї або з двох сторін щодо теплоізолюючого шару, а замкові з'єднання виконані в шпунт. Недоліками найближчого аналога є: - низька паропроникність теплоізолюючого шару, який виконаний з пінополіуретану, що може привести до появи вогкості на поверхнях стін, облицювання панелями, що призведе до появи плісняви, а в разі промерзання - до поступового руйнування несучих елементів; - малий термін служби панелі, пов'язаний з проникненням усередину панелі вологи й грибків та передчасним старінням теплоізолюючого шару, стимульоване перепадом температур; - відомі панелі мають невисокі функціональні можливості, пов'язані з тим, що вони можуть використовуватися тільки для утеплення стіни будинку. В основу корисної моделі поставлена задача створення універсальної будівельної панелі з високими ізоляційними властивостями при збереженні легкості та міцності, тепло-, вогне- та звукоізоляції, використання якої надасть можливість створювати легкозбірні та швидко монтовані негорючі енергоефективні та довговічні конструкції. Поставлена задача вирішується тим, що універсальна будівельна ізоляційна панель, що містить принаймні один ізоляційний шар та принаймні один лицювальний шар, що з'єднані між собою, згідно з корисною моделлю, ізоляційний шар виконаний із твердого, поризованого 2 ізоляційного матеріалу, міцністю на стискання не менше як 1 кг/см (ОД МПа) та густиною не 3 більше як 300 кг/м , яким є ніздрюватий бетон автоклавного чи не автоклавного способу виробництва та/або ніздрювате скло, причому ізоляційний шар та лицювальний шар скріплені між собою за рахунок адгезійних властивостей цих шарів, притаманних їм у процесі виготовлення універсальної будівельної ізоляційної панелі. Згідно з корисною моделлю, ізоляційний шар виконаний з ніздрюватого бетону автоклавного чи неавтоклавного способу виробництва з використанням повітряних або гідравлічних, або кислотостійких, або автоклавних в'яжучих. Згідно з корисною моделлю, лицювальні шари виконані з металу та/або пластику, та/або деревних, та/або цементних, та/або гіпсових, та/або магнезитових матеріалів. Згідно з корисною моделлю, ізоляційний шар та лицювальний шар скріплені між собою за допомогою клейових матеріалів. 1 UA 107340 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з корисною моделлю, на протилежних торцевих сторонах панелей виконані замкові з'єднання. Запропоноване виконання ізоляційного шару(ів) з поризованого ізоляційного матеріалу, 2 3 міцністю на стискання не менше як 1 кг/см (ОД МПа) та густиною не більше як 300 кг/м , а саме з ніздрюватого бетону та/або ніздрюватого скла, забезпечує створення будівельних панелей, які мають високі вогнестійкі властивості, так як ніздрюватий бетон є вогнестійким, негорючим матеріалом і відповідає першому ступеню вогнестійкості. Перевагою корисної моделі є те, що ізоляційні панелі мають високі тепло- та звукоізоляційні властивостями, так як відомо що менше щільність пористого бетону, тим більше порожнеч і вище тепло- і звукоізоляція. Крім того, корисна модель є не тільки легкою (як і панель за найближчим аналогом), але і досить міцною, так як вироби із ніздрюватого бетону та ніздрюватого скла мають суттєво вищу міцність, ніж матеріали ізоляційного шару у прототипах і аналогах (пінопласт, пінополіуретан, мінеральна вата), а наявність лицювальних шарів у виробі суттєво підвищує міцність всього виробу. Ізоляційні властивості корисної моделі з ніздрюватого бетону або ніздрюватого скла зумовлені тим, що внутрішня структура цих матеріалів є поризованою та містить не менш як 70% повітря у своїй структурі. Новим у корисній моделі є повна відсутність будь-яких порушень суцільності ізоляційного шару панелі (відсутність каркасів), та використання у якості ізоляційного шару теплоізоляційного ніздрюватого бетону або піноскла. Корисна модель пояснюється кресленнями, де на фіг.1 показано універсальну будівельну ізоляційну панель (вид зверху), на фіг.2 - панель з двома лицювальними шарами (розріз по А-А фіг.1), на фіг.3 - панель з одним лицювальним шарам (розріз по А-А фіг.1), на фіг.4 - загальний вигляд панелі, а на фіг.5 - панель з замковим з'єднанням. Універсальна будівельна ізоляційна панель 1 містить (див. фіг. 1-5) щонайменше один ізоляційний шар 2 та щонайменше один лицювальний шар 3, які можуть бути скріплені між собою за рахунок адгезійних властивостей цих шарів, які притаманні цим шарам у процесі виготовлення виробу, або за допомогою клейових матеріалів. Причому з'єднання ізоляційних та лицювальних шарів в одному виробі можуть бути як за рахунок адгезійних властивостей цих шарів у процесі їх виготовлення, так і з використанням клейових матеріалів. Ізоляційний шар 2 виконаний з твердого, поризованого ізоляційного матеріалу, міцністю на стискання не менше як 2 3 1 кг/см (ОД МПа) та густиною не більше як 300 кг/м , яким є ніздрюватий бетон автоклавного чи не автоклавного способу виробництва та/або ніздрювате скло. Причому, у випадку наявності в універсальній будівельній ізоляційний панелі 1 декількох ізоляційних шарів, вказані матеріали ізоляційних шарів можуть поєднуватись в одному виробі. На фіг. 2 показано виконання панелі, яка має один ізоляційний шар 2 та два лицювальних шарів 3, закріплених з двох сторін ізоляційного шару 2, а на фіг. 3 - панель, яка має один ізоляційний шар 2 та один лицювальний шар 3, закріплений з однієї сторони ізоляційного шару 2. В запропонованому технічному рішенні лицювальні шари 3 можуть бути виконані з металу та/або пластику, та/або деревних, та/або цементних, та/або гіпсових, та/або магнезитових матеріалів. Вказані шари можуть виконуватися як із штучного плиткового матеріалу, так і виготовленням їх шляхом нанесенням компонентів лицювальних шарів на ізоляційні шари. Лицювальні шари в тому числі можуть мати декоративне покриття, яке дозволяє використовувати універсальну ізоляційну будівельну панель без додаткового опорядження. Причому, у випадку наявності в універсальній будівельній ізоляційний панелі декількох лицювальних шарів, вказані матеріали лицювальних шарів можуть поєднуватись в одному виробі. Запропоновані панелі можуть бути виготовлені з замковими з'єднаннями, які виконані на протилежних торцевих сторонах панелей, як показано на фіг.5. Запропоновану універсальну будівельну ізоляційну панель можуть виготовляти такими способами: Приклад 1. Виготовлення виробу (панелей), шляхом використання лицювального шару (шарів) як незнімної опалубки, коли ізоляційний шар (шари) заливається у вигляді розчину сировинного (в тому числі і вже раніше спученого/поризованого) розчину у вказану опалубку, а вже в опалубці проходить процес формування та/чи тужавіння вказаного розчину, одночасно з його приклеюванням до лицювального шару (шарів). У даному випадку додаткові клейові матеріали для з'єднання ізоляційного з лицювальним шаром (шарами) не використовуються. Приклад 2. 2 UA 107340 U 5 10 15 20 25 30 35 Виготовлення виробу, шляхом використання раніше виготовленого ізоляційного шару (шарів) як незнімної опалубки, коли лицювальний шар (шари) у формується із використанням вказаної незнімної опалубки з ізоляційного шару (шарів). Формування лицювального шару (шарів) проходить шляхом його (їх) нанесення на ізоляційний шар, причому ізоляційний та лицювальні шари з'єднуються між собою в процесі формування лицювального шару (шарів). У даному випадку додаткові клейові матеріали для з'єднання ізоляційного з лицювальним шаром (шарами) не використовується. Приклад 3. Виготовлені раніше плити з ніздрюватого бетону (ізоляційний шар) з'єднують із плитами лицювального шару (шарів) методом склеювання із застосуванням клейових розчинів відповідного призначення, за необхідності, після приклеювання застосовується пересування одного, чи одночасно декількох виробів із метою забезпечення якісного склеювання шарів. Приклад 4. Будь-яке поєднання під час виготовлення виробу елементів трьох вищеописаних способів. В даному випадку при виготовленні виробу можлива комбінація використання у якості не знімної опалубки як ізоляційного, так і лицювального шару (шарів), а також їх склеювання за допомогою клейового розчину. Причому, у випадку наявності в універсальній будівельній ізоляційний панелі декількох ізоляційних та/або лицювальних шарів, вказані способи з'єднання шарів можуть поєднуватись в одному виробі. Відповідно до призначення запропоновані панелі можуть бути виготовлені такими розмірами: - висота панелі від 0,2 до 4 м; - ширина панелі від 0,2 до 3 м; - товщина панелі від 0,01 до 0,5 м; - товщина будь-якого лицювального шару (їх може бути від одного, до декількох) від 0,0001 до 0,25 м; - товщина будь-якого ізоляційного шару (їх може бути від одного, до декількох) від 0,01 до 0,5 м. Запропоновані готові вироби у вигляді сендвіч-панелей (SIP-панелей), використовують як конструктивний або конструктивно-ізоляційний, або ізоляційний шар у одно- або багатошаровій конструкції при улаштування зовнішніх стін будівель та споруд, їх тепло-, звуко- або пожежоізоляції, улаштування міжкімнатних та міжквартирних перегородок, підлог, стель, дахів, внутрішнього чи зовнішнього утеплення у цивільному та промисловому будівництві. Вказана універсальна будівельна ізоляційна панель може використовуватись як самостійний елемент конструкції, так і в поєднанні з будь-якими конструкційними, ізоляційними чи лицювальними матеріалами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Універсальна будівельна ізоляційна панель, що містить принаймні один ізоляційний шар та принаймні один лицювальний шар, що з'єднані між собою, яка відрізняється тим, що ізоляційний шар виконаний із твердого, поризованого ізоляційного матеріалу, міцністю на 2 3 стискання не менше як 1 кг/см (ОД МПа) та густиною не більше як 300 кг/м , яким є ніздрюватий бетон автоклавного чи неавтоклавного способу виробництва та/або ніздрювате скло, причому ізоляційний шар та лицювальний шар скріплені між собою за рахунок адгезійних властивостей цих шарів, притаманних їм у процесі виготовлення універсальної будівельної ізоляційної панелі. 2. Панель за п. 1, яка відрізняється тим, що ізоляційний шар виконаний з ніздрюватого бетону автоклавного чи неавтоклавного способу виробництва з використанням повітряних або гідравлічних, або кислотостійких, або автоклавних в'яжучих. 3. Панель за п. 1, яка відрізняється тим, що лицювальні шари виконані з металу та/або пластику, та/або деревних, та/або цементних, та/або гіпсових, та/або магнезитових матеріалів. 4. Панель за пп. 1-3, яка відрізняється тим, що ізоляційний шар та лицювальний шар скріплені між собою за допомогою клейових матеріалів. 5. Панель за пп. 1-4, яка відрізняється тим, що на протилежних торцевих сторонах панелей виконані замкові з'єднання. 3 UA 107340 U 4 UA 107340 U 5 UA 107340 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
