Спосіб підйому покриття на проектну відмітку за допомогою вантажопідйомного встановлювального модуля

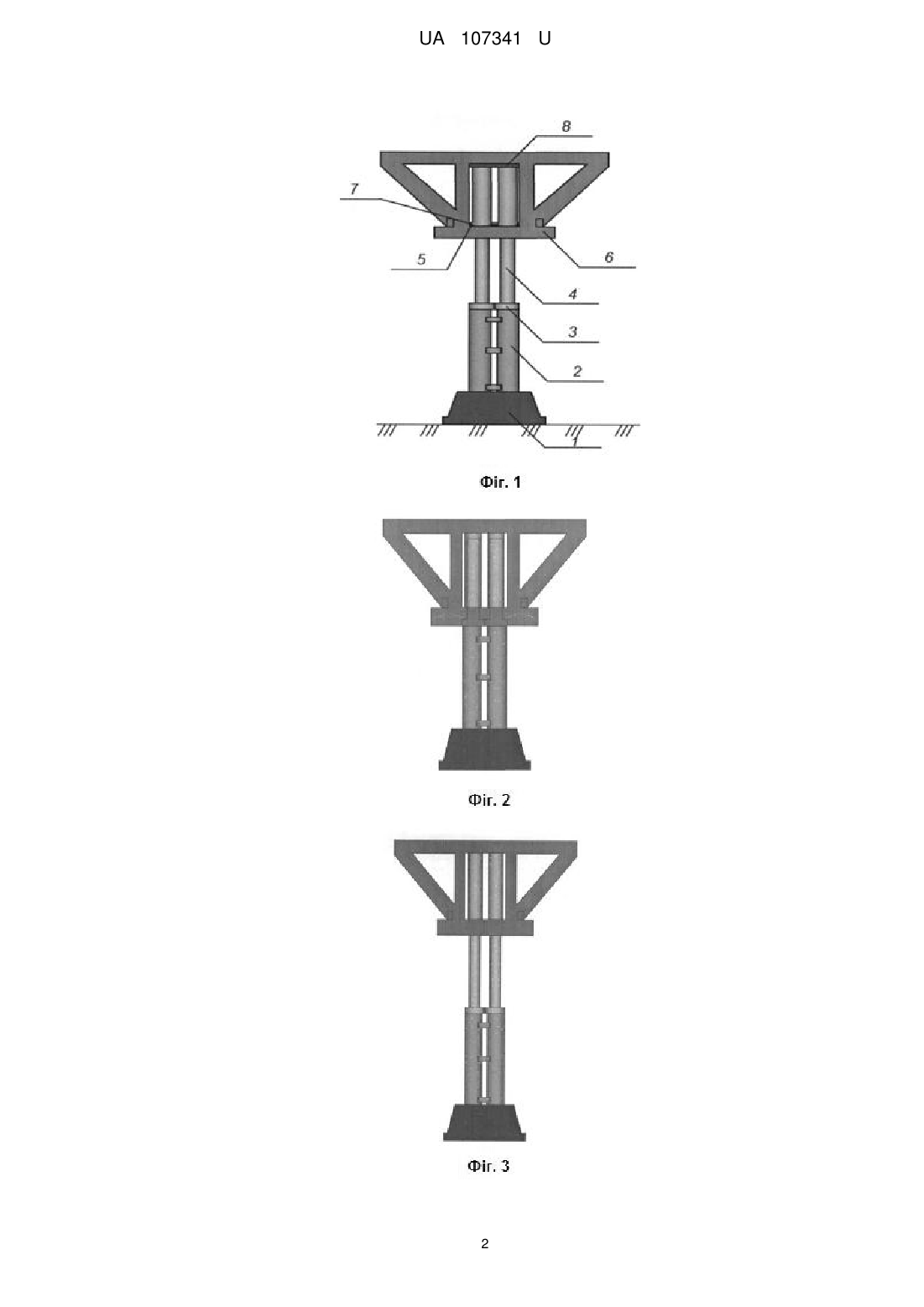

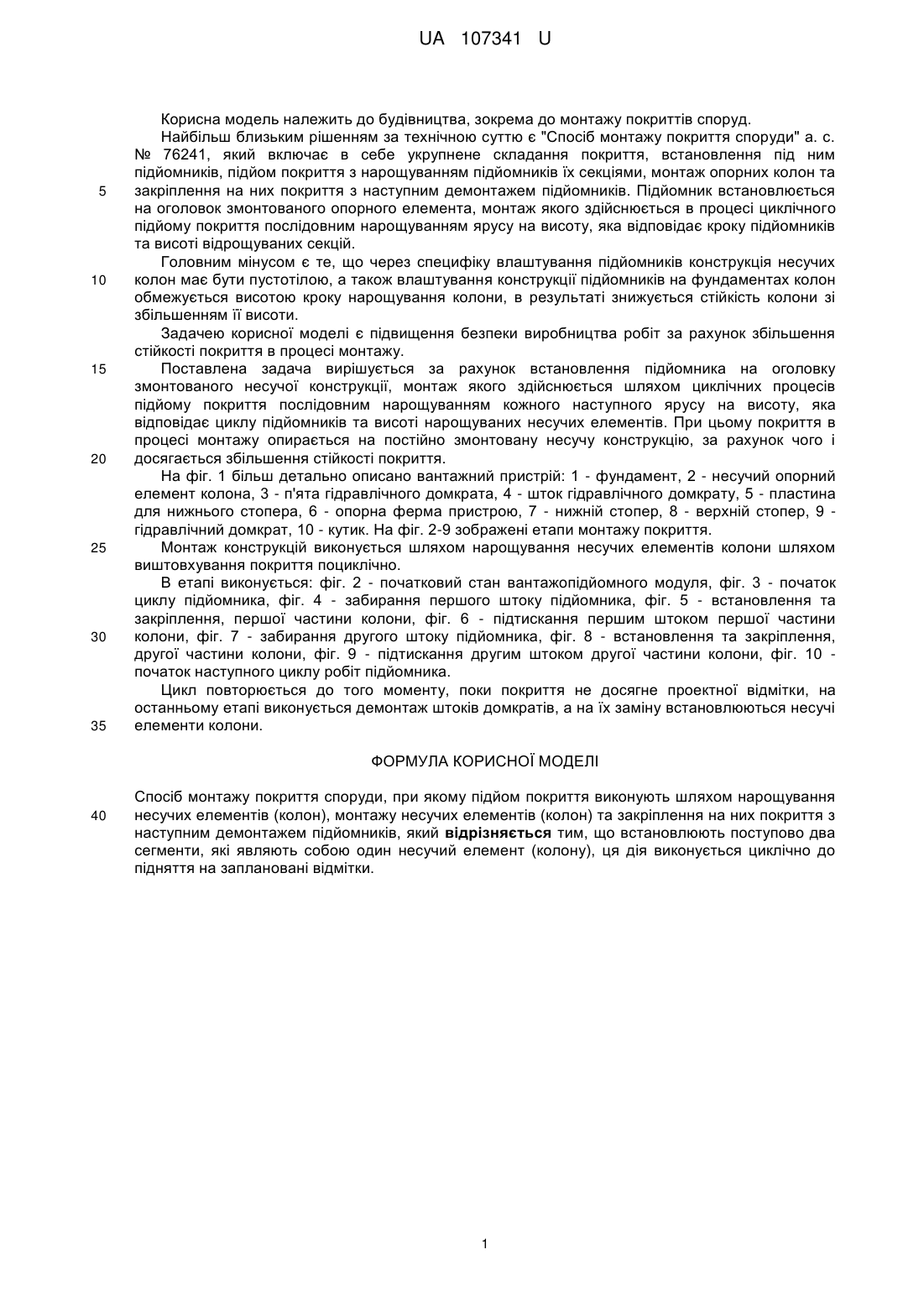

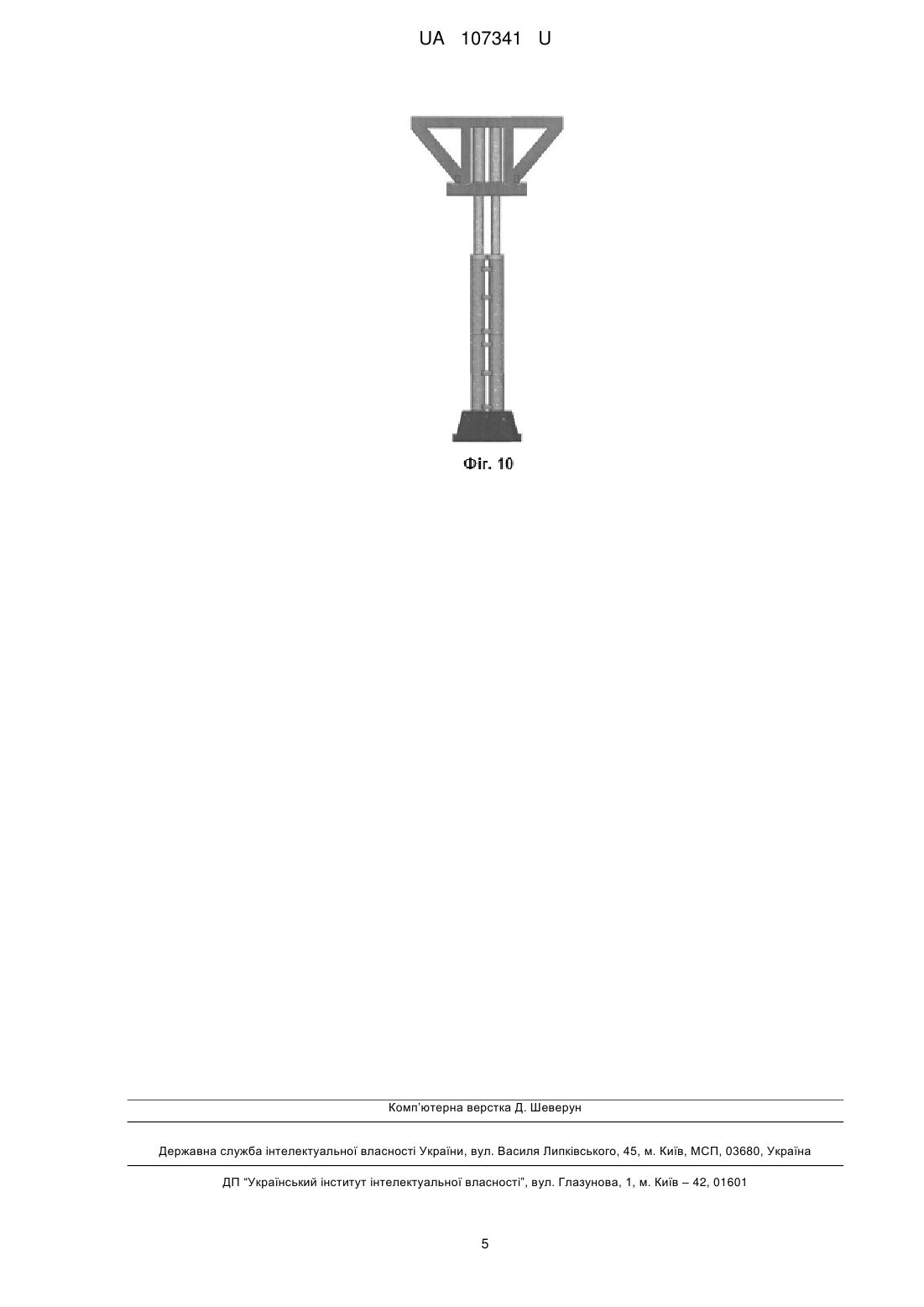

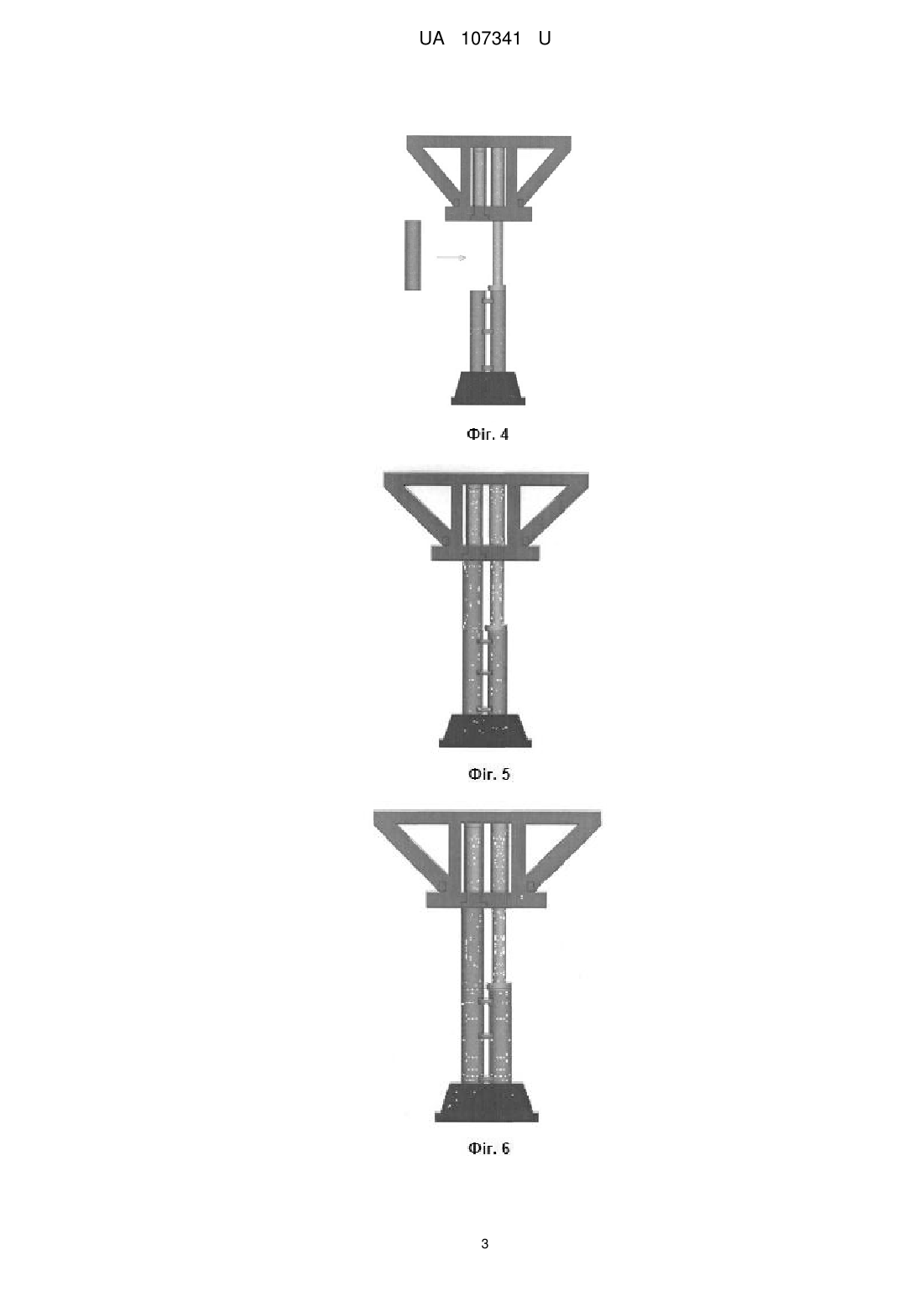

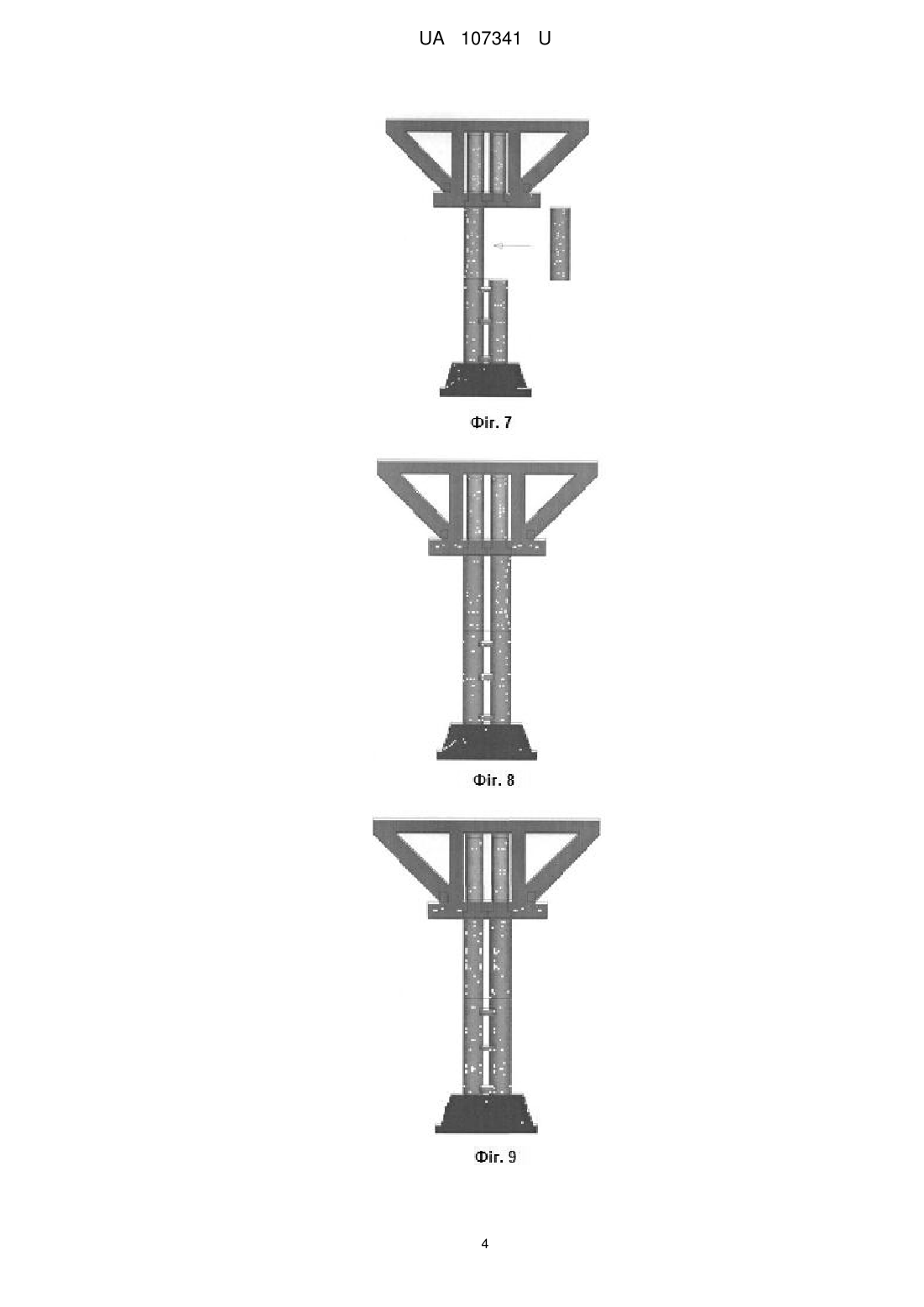

Реферат: Спосіб монтажу покриття споруди являє собою підйом покриття і виконується шляхом нарощування несучих елементів (колон), монтажу несучих елементів (колон) та закріплення на них покриття з наступним демонтажем підйомників. Встановлюються поступово два сегменти, які являють собою один несучий елемент (колону), ця дія виконується циклічно до підняття на заплановані відмітки. UA 107341 U (12) UA 107341 U UA 107341 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, зокрема до монтажу покриттів споруд. Найбільш близьким рішенням за технічною суттю є "Спосіб монтажу покриття споруди" а. с. № 76241, який включає в себе укрупнене складання покриття, встановлення під ним підйомників, підйом покриття з нарощуванням підйомників їх секціями, монтаж опорних колон та закріплення на них покриття з наступним демонтажем підйомників. Підйомник встановлюється на оголовок змонтованого опорного елемента, монтаж якого здійснюється в процесі циклічного підйому покриття послідовним нарощуванням ярусу на висоту, яка відповідає кроку підйомників та висоті відрощуваних секцій. Головним мінусом є те, що через специфіку влаштування підйомників конструкція несучих колон має бути пустотілою, а також влаштування конструкції підйомників на фундаментах колон обмежується висотою кроку нарощування колони, в результаті знижується стійкість колони зі збільшенням її висоти. Задачею корисної моделі є підвищення безпеки виробництва робіт за рахунок збільшення стійкості покриття в процесі монтажу. Поставлена задача вирішується за рахунок встановлення підйомника на оголовку змонтованого несучої конструкції, монтаж якого здійснюється шляхом циклічних процесів підйому покриття послідовним нарощуванням кожного наступного ярусу на висоту, яка відповідає циклу підйомників та висоті нарощуваних несучих елементів. При цьому покриття в процесі монтажу опирається на постійно змонтовану несучу конструкцію, за рахунок чого і досягається збільшення стійкості покриття. На фіг. 1 більш детально описано вантажний пристрій: 1 - фундамент, 2 - несучий опорний елемент колона, 3 - п'ята гідравлічного домкрата, 4 - шток гідравлічного домкрату, 5 - пластина для нижнього стопера, 6 - опорна ферма пристрою, 7 - нижній стопер, 8 - верхній стопер, 9 гідравлічний домкрат, 10 - кутик. На фіг. 2-9 зображені етапи монтажу покриття. Монтаж конструкцій виконується шляхом нарощування несучих елементів колони шляхом виштовхування покриття поциклічно. В етапі виконується: фіг. 2 - початковий стан вантажопідйомного модуля, фіг. 3 - початок циклу підйомника, фіг. 4 - забирання першого штоку підйомника, фіг. 5 - встановлення та закріплення, першої частини колони, фіг. 6 - підтискання першим штоком першої частини колони, фіг. 7 - забирання другого штоку підйомника, фіг. 8 - встановлення та закріплення, другої частини колони, фіг. 9 - підтискання другим штоком другої частини колони, фіг. 10 початок наступного циклу робіт підйомника. Цикл повторюється до того моменту, поки покриття не досягне проектної відмітки, на останньому етапі виконується демонтаж штоків домкратів, а на їх заміну встановлюються несучі елементи колони. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб монтажу покриття споруди, при якому підйом покриття виконують шляхом нарощування несучих елементів (колон), монтажу несучих елементів (колон) та закріплення на них покриття з наступним демонтажем підйомників, який відрізняється тим, що встановлюють поступово два сегменти, які являють собою один несучий елемент (колону), ця дія виконується циклічно до підняття на заплановані відмітки. 1 UA 107341 U 2 UA 107341 U 3 UA 107341 U 4 UA 107341 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
