Упаковка для медичного продукту

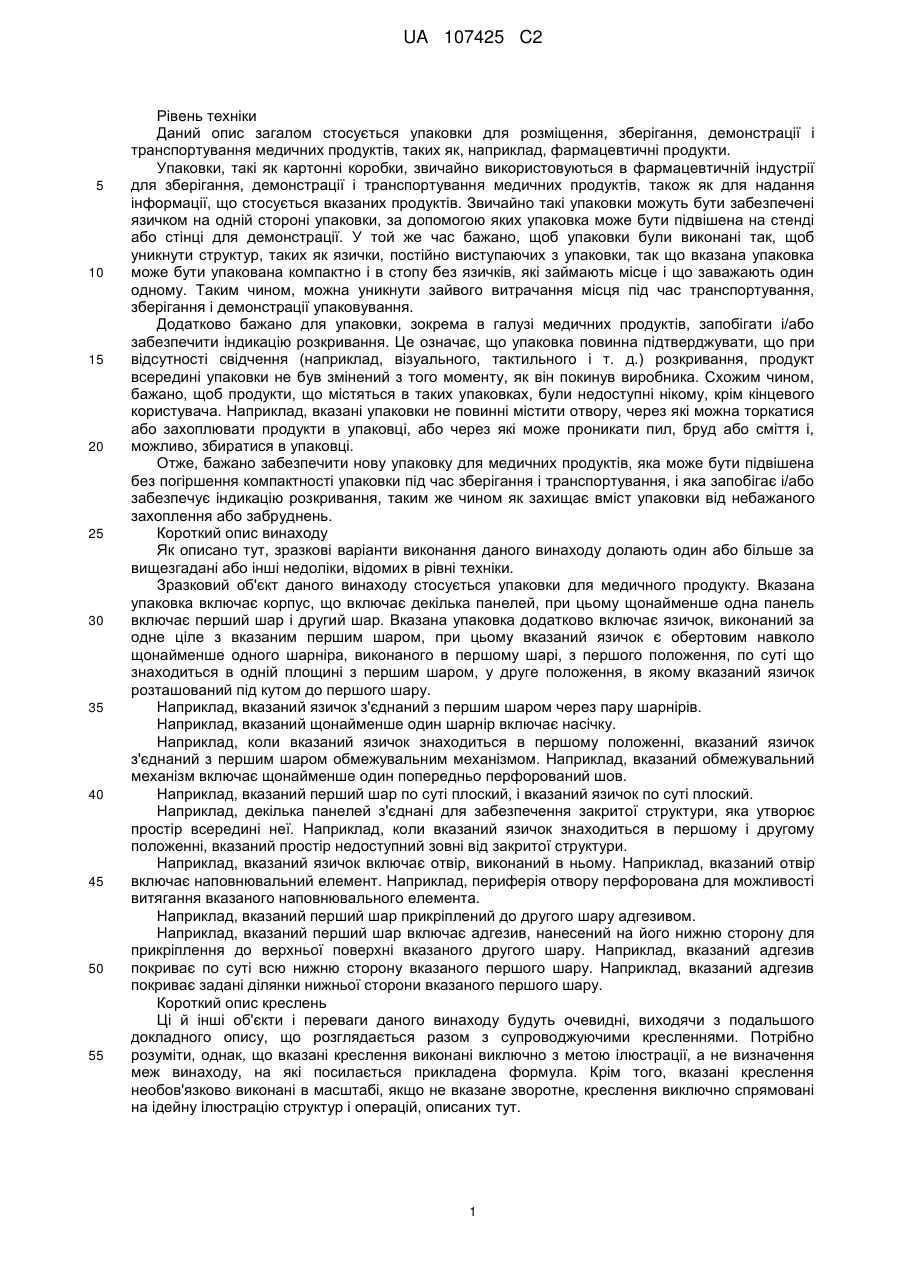

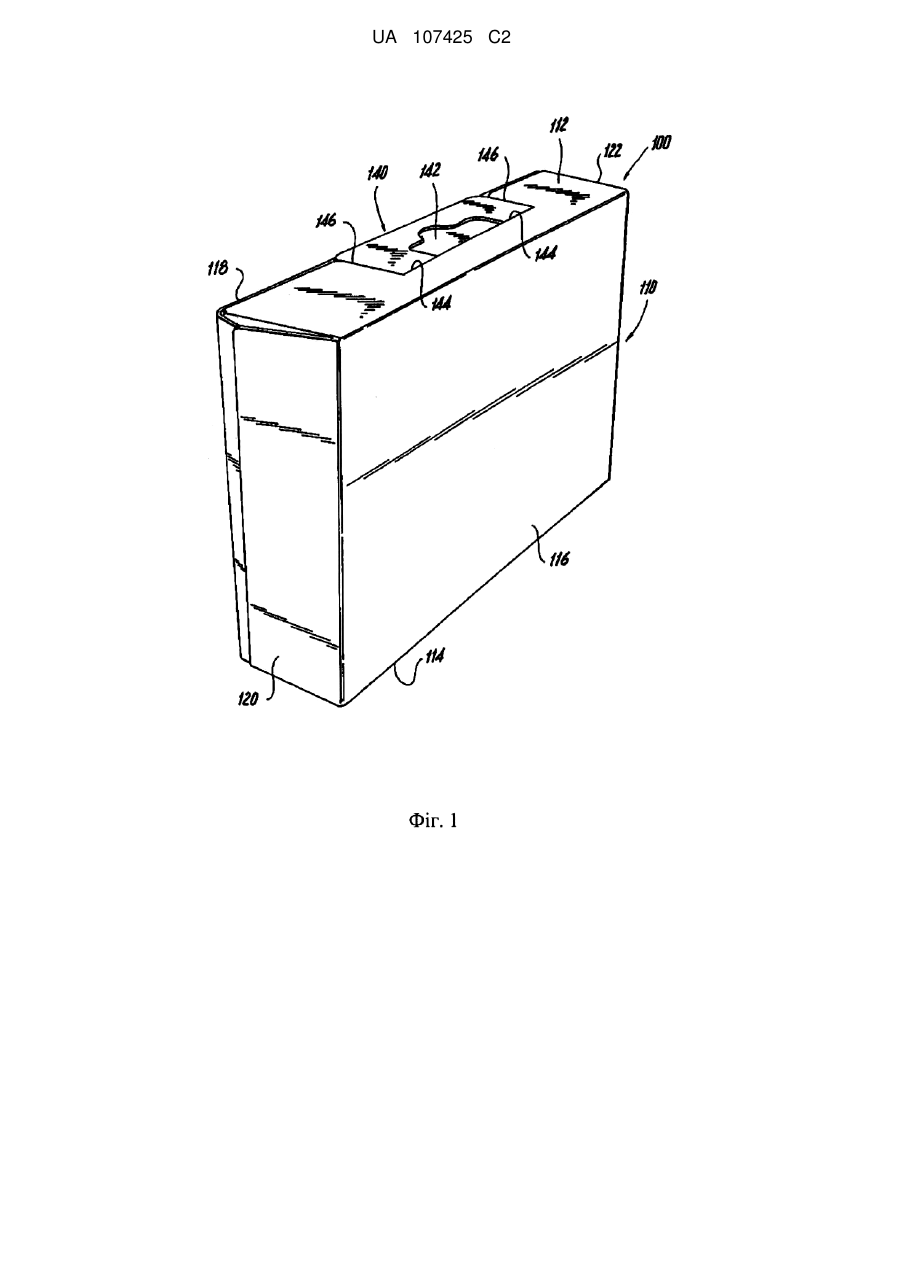

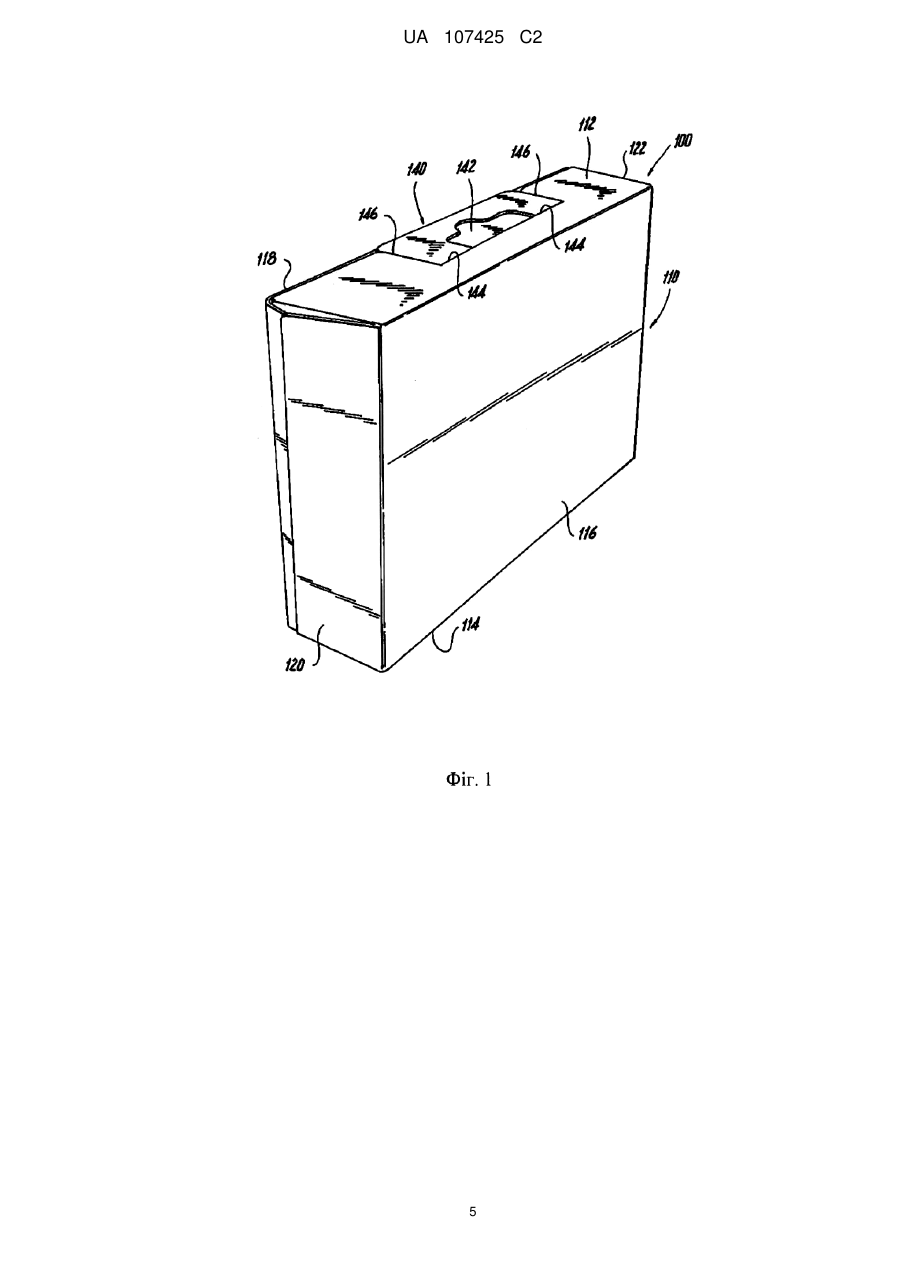

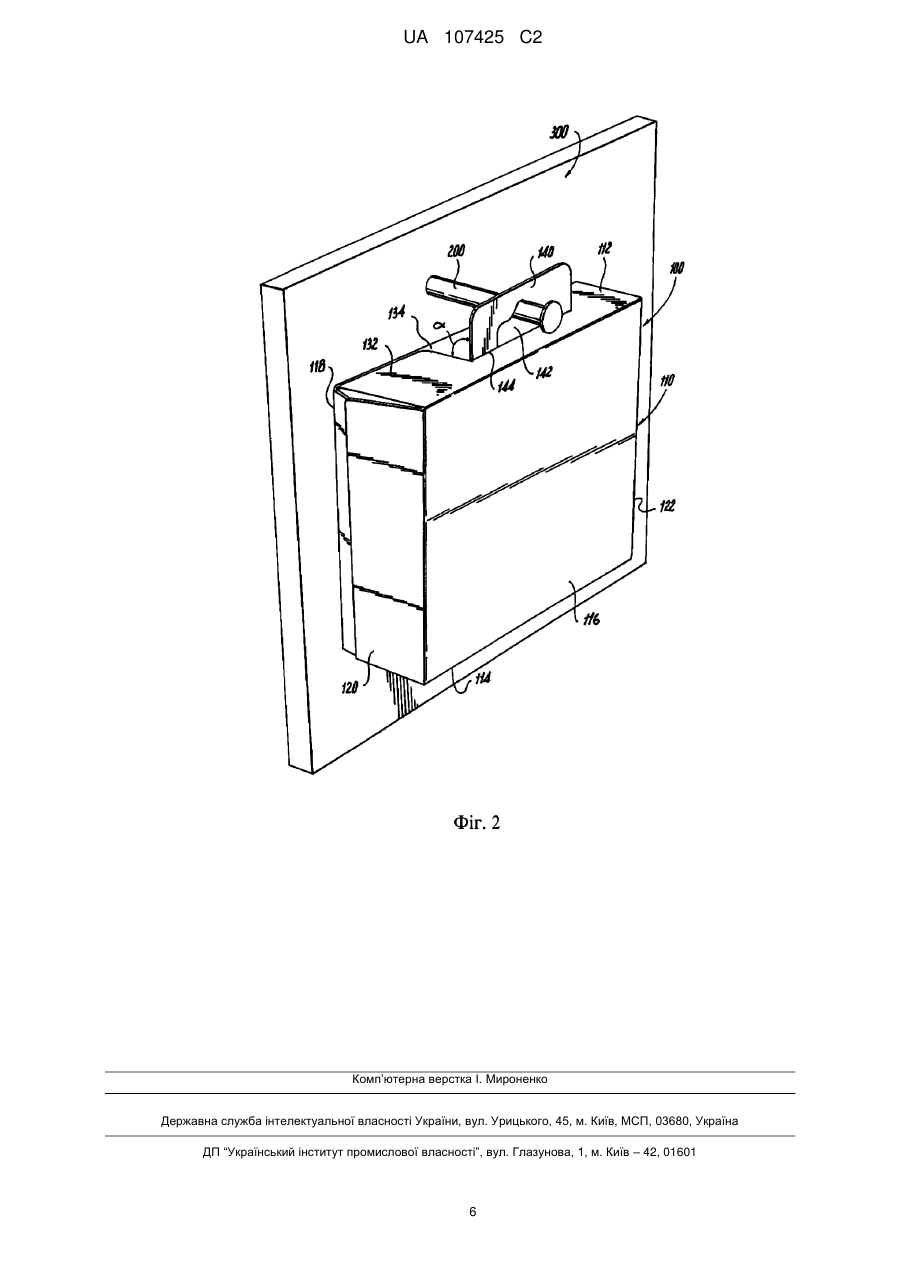

Реферат: Упаковка для вміщення, зберігання, демонстрації і транспортування медичного продукту. Вказана упаковка має корпус, утворений декількома панелями, і щонайменше одна зі вказаних панелей має перший шар і другий шар. Язичок виконаний як одне ціле зі вказаним першим шаром. Вказаний язичок може обертатися за допомогою щонайменше одного шарніра, виконаного у вказаному першому шарі, з першого положення, що по суті знаходиться в одній площині з першим шаром, у друге положення, в якому вказаний язичок розташований під кутом до першого шару. UA 107425 C2 (12) UA 107425 C2 UA 107425 C2 5 10 15 20 25 30 35 40 45 50 55 Рівень техніки Даний опис загалом стосується упаковки для розміщення, зберігання, демонстрації і транспортування медичних продуктів, таких як, наприклад, фармацевтичні продукти. Упаковки, такі як картонні коробки, звичайно використовуються в фармацевтичній індустрії для зберігання, демонстрації і транспортування медичних продуктів, також як для надання інформації, що стосується вказаних продуктів. Звичайно такі упаковки можуть бути забезпечені язичком на одній стороні упаковки, за допомогою яких упаковка може бути підвішена на стенді або стінці для демонстрації. У той же час бажано, щоб упаковки були виконані так, щоб уникнути структур, таких як язички, постійно виступаючих з упаковки, так що вказана упаковка може бути упакована компактно і в стопу без язичків, які займають місце і що заважають один одному. Таким чином, можна уникнути зайвого витрачання місця під час транспортування, зберігання і демонстрації упаковування. Додатково бажано для упаковки, зокрема в галузі медичних продуктів, запобігати і/або забезпечити індикацію розкривання. Це означає, що упаковка повинна підтверджувати, що при відсутності свідчення (наприклад, візуального, тактильного і т. д.) розкривання, продукт всередині упаковки не був змінений з того моменту, як він покинув виробника. Схожим чином, бажано, щоб продукти, що містяться в таких упаковках, були недоступні нікому, крім кінцевого користувача. Наприклад, вказані упаковки не повинні містити отвору, через які можна торкатися або захоплювати продукти в упаковці, або через які може проникати пил, бруд або сміття і, можливо, збиратися в упаковці. Отже, бажано забезпечити нову упаковку для медичних продуктів, яка може бути підвішена без погіршення компактності упаковки під час зберігання і транспортування, і яка запобігає і/або забезпечує індикацію розкривання, таким же чином як захищає вміст упаковки від небажаного захоплення або забруднень. Короткий опис винаходу Як описано тут, зразкові варіанти виконання даного винаходу долають один або більше за вищезгадані або інші недоліки, відомих в рівні техніки. Зразковий об'єкт даного винаходу стосується упаковки для медичного продукту. Вказана упаковка включає корпус, що включає декілька панелей, при цьому щонайменше одна панель включає перший шар і другий шар. Вказана упаковка додатково включає язичок, виконаний за одне ціле з вказаним першим шаром, при цьому вказаний язичок є обертовим навколо щонайменше одного шарніра, виконаного в першому шарі, з першого положення, по суті що знаходиться в одній площині з першим шаром, у друге положення, в якому вказаний язичок розташований під кутом до першого шару. Наприклад, вказаний язичок з'єднаний з першим шаром через пару шарнірів. Наприклад, вказаний щонайменше один шарнір включає насічку. Наприклад, коли вказаний язичок знаходиться в першому положенні, вказаний язичок з'єднаний з першим шаром обмежувальним механізмом. Наприклад, вказаний обмежувальний механізм включає щонайменше один попередньо перфорований шов. Наприклад, вказаний перший шар по суті плоский, і вказаний язичок по суті плоский. Наприклад, декілька панелей з'єднані для забезпечення закритої структури, яка утворює простір всередині неї. Наприклад, коли вказаний язичок знаходиться в першому і другому положенні, вказаний простір недоступний зовні від закритої структури. Наприклад, вказаний язичок включає отвір, виконаний в ньому. Наприклад, вказаний отвір включає наповнювальний елемент. Наприклад, периферія отвору перфорована для можливості витягання вказаного наповнювального елемента. Наприклад, вказаний перший шар прикріплений до другого шару адгезивом. Наприклад, вказаний перший шар включає адгезив, нанесений на його нижню сторону для прикріплення до верхньої поверхні вказаного другого шару. Наприклад, вказаний адгезив покриває по суті всю нижню сторону вказаного першого шару. Наприклад, вказаний адгезив покриває задані ділянки нижньої сторони вказаного першого шару. Короткий опис креслень Ці й інші об'єкти і переваги даного винаходу будуть очевидні, виходячи з подальшого докладного опису, що розглядається разом з супроводжуючими кресленнями. Потрібно розуміти, однак, що вказані креслення виконані виключно з метою ілюстрації, а не визначення меж винаходу, на які посилається прикладена формула. Крім того, вказані креслення необов'язково виконані в масштабі, якщо не вказане зворотне, креслення виключно спрямовані на ідейну ілюстрацію структур і операцій, описаних тут. 1 UA 107425 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - вигляд в перспективі упаковки для медичного продукту, згідно зі зразковим варіантом виконання даного винаходу, в якому поворотний язичок упаковки показаний в першому положенні; і Фіг. 2 - вигляд в перспективі упаковки для медичного продукту, згідно зі зразковим варіантом виконання даного винаходу, в якому вказаний поворотний язичок показаний у другому положенні. Докладний опис зразкових варіантів виконання винаходу На Фіг. 1 показаний вигляд в перспективі упаковки 100 по зразковому варіанту виконання даного винаходу. Вказана упаковка 100 підходить для транспортування, зберігання і демонстрації різних продуктів, таких як, наприклад, медичні продукти, і демонстрації інформації, що стосується вказаних продуктів. У той час як зразкові варіанти виконання даного винаходу описані з посиланням на упаковку 100, що містить медичний продукт, фахівцям в даній галузі зрозуміло, що вказана упаковка 100 може містити будь-яке число продуктів або видів продуктів. Як показано в зразковому варіанті виконання, вказана упаковка 100 включає корпус 10 для вмісту медичного продукту, а язичок 140 прикріплений до вказаного корпусу 110, поворотного або що складається відносно вказаного корпусу 110 між першим і другим положеннями. У зразковому варіанті виконання, показаному на Фіг. 1, вказаний корпус 110 по суті має форму коробки, що має верхню панель 112 і протилежну нижню панель 114, передню панель 116 і протилежну задню панель 118, а також ліву панель 120 і протилежну праву панель 122. Вказані панелі 112-122 з'єднані (наприклад, в єдину заготовку) для утворення, при згинанні разом, закритої структури, з утворенням в ній простору для вмісту медичного продукту. При згинанні в коробку вказані панелі 112-122 можуть бути запечатані (наприклад, відповідним адгезивом або через язички і щілини) для запобігання попаданню пилу, бруду, сміття і/або світла у вказаний корпус 110 для задовільного зберігання вказаного медичного продукту у вказаній упаковці 100. Інформація про медичний продукт і/або ілюстрацію (наприклад, торгові марки, логотипи і т. д.) можуть бути надруковані або інакше представлені на одній або більше панелях 112-122. У показаному варіанті виконання вказаний корпус 110 по суті має форму коробки з протилежними панелями, що мають рівні розміри, і по суті плоскими і паралельними одна одній. Однак певні варіації і допущення форми і профілю корпусу, також як панелей, входять в об'єм даного винаходу. Наприклад, вказана передня панель може бути увігнутою, а задня панель може бути опуклою для забезпечення можливості складати упаковку, так що, коли декілька упаковок складені в стопу, вони можуть бути складені одна в одну. Додатково вказана передня панель може включати запечатане вікно, яке дозволяє покупцеві бачити медичний продукт. Як показано і на Фіг. 1, і на Фіг. 2, вказаний язичок 140 може бути прикріплений до вказаної верхньої панелі 112 і обертається між першим і другим положенням відносно вказаної верхньої панелі 112. Як зрозуміло фахівцеві в даній галузі, вказаний язичок 140 може бути відрізаний від вказаної верхньої панелі 112. Вказаний язичок 140 має отвір 142, виконаний в ньому, який продовжується через язичок 140. У зразковому варіанті виконання вказаний язичок 140 прикріплений до вказаної верхньої панелі 112 через пару шарнірів 144, розташованих на кожній стороні вказаного отвору 142 і виконаних за одне ціле з вказаною верхньою панеллю 112. У показаному варіанті виконання вказані шарніри мають форму попередньо виконаних згинів або насічок, які дозволяють вказаному язичку 140 повертатися/згинатися відносно вказаної верхньої панелі 112. Розташування вказаного шарніра 144 на вказаній верхній панелі 112 може бути підігнане до, наприклад, вимірюванням вказаного язичка 140. Вказаний отвір 142 може включати наповнювальний елемент (не показаний), виконаний в ньому, і периферію вказаного отвору 142 може включати одну або більше перфорацій для видалення вказаного наповнювального елемента при використанні вказаного язичка 140. Фахівцям в даній галузі зрозуміло, що вказаний язичок 140 може бути виконаний з будь-якої з панелей і, нарівні з вказаним отвором 142, може мати будь-який розмір і/або форму. На Фіг. 1 показане перше положення вказаного язичка 140, де вказаний язичок 140 по суті знаходиться в одній площині з вказаною верхньою панеллю 112, так що вказаний язичок 140 не виступає з вказаної верхньої панелі 112. Таким чином, коли вказаний язичок 140 знаходиться в першому положенні, вказана упаковка 100 підходить для транспортування, зберігання і демонстрації, так що, зокрема, витрати місця в транспортному засобі, складі або на полиці в магазині, викликаному виступанням язичків і перешкодою язичків суміжних упаковок, можна уникнути. Обмежувальний механізм 146 може бути забезпечений для утримання вказаного язичка 140 в першому положенні. У показаному варіанті виконання вказаний обмежувальний механізм 146 може включати пару попередньо перфорованих швів 146, що межують з бічними сторонами 2 UA 107425 C2 5 10 15 20 25 30 35 40 45 50 55 вказаного язичка 140. Вказані попередньо перфоровані шви 146 забезпечують з'єднання між вказаним язичком 140 і вказаною верхньою панеллю 112, в той же час, дозволяючи користувачеві захоплювати упаковку 100 для порушення з'єднання між вказаним язичком 140 і вказаною верхньою панеллю 112 і одночасно повертати вказаний язичок 140 з першого положення у друге положення, показане на Фіг. 2. Однак фахівцеві в даній галузі зрозуміло, що інші придатні засоби, такі як стрічка або адгезив, можуть використовуватися на місці попередньо перфорованих швів і/або в доповнення до них. Наприклад, тонкий шар адгезиву можна нанести на нижню сторону язичка 140 для запобігання його випадковому переміщенню або згинанню під час транспортування, упаковки і т. д. Вказаний язичок 140 може додатково включати, наприклад, один або більше закруглень або країв, що згинаються, які дозволяють користувачеві від'єднувати вказані язички 140 від вказаних швів 146 і повертати вказаний язичок 140 у друге положення. У показаному варіанті виконання край утворюється на далекому кінці кожного з швів 146 протилежно вказаному шарніру 144. Вказаний край може забезпечити переривисту межу з верхнім краєм вказаної верхньої панелі 112, дозволяючи користувачеві легко захоплювати і відділяти вказаний язичок 140 від вказаних швів 146 при його повороті у друге положення. У другому положенні, показаному на Фіг. 2, вказаний язичок 140 розвернутий і утворює кут α з вказаною верхньою панеллю 112, так що вказаний язичок 140 може зачіпляти підтримуючу структуру 200 через вказаний отвір 142. Наприклад, вказана підтримуюча структура 200 може бути гачком для підвішування вказаної упаковки 100 на стенді або стінці 300. Альтернативно вказана підтримуюча структура 200 може бути стрижнем для звішування вказаної упаковки 100, так що вказана упаковка 100 може ковзати вздовж вказаного стрижня. Наприклад, вказаний язичок 140 може бути по суті перпендикулярним вказаній верхній панелі 112 з кутом α, який становить приблизно 90 градусів. Як показано на Фіг. 2, вказана верхня панель 112 може включати верхній шар 132 і нижній шар 134. У показаному варіанті виконання вказаний язичок 140 може бути виконаний у верхньому шарі 132. Наприклад, в зразковому варіанті виконання вказаний отвір 142 виконаний у верхньому шарі 132 шляхом вирізування наповнювального елемента, відповідного вимірюванням вказаного отвору 142; при цьому вказані шарніри 144 виконані на будь-якій стороні вказаного отвору 142 для можливості повороту вказаного язичка 140; при цьому вказані попередньо перфоровані шви 146 виконані у верхньому шарі 132 залежно від вимірювань вказаного язичка 140. У даній конфігурації, коли вказаний язичок 140 знаходиться в першому положенні для упаковування, зберігання і/або транспортування, плоска і безперервна поверхня може бути забезпечена для верхньої панелі 112 вказаної упаковки 100. При збиранні вказаної упаковки 100, вказана верхня панель 112 може бути виконана шляхом згинання вказаного верхнього шару 132 на вказаний нижній шар 134. Додатково адгезив можна нанести на нижню сторону вказаного верхнього шару 132 (за винятком язичка 140) для закріплення його з нижнім шаром 134. Наприклад, адгезив можна нанести на нижню сторону ділянок верхнього шару 132, суміжних (наприклад, збоку і/або спереду) з язичком 140. Адгезив можна нанести на всі, по суті всі або передбачені ділянки нижньої сторони вказаного верхнього шару 132. Таким чином, коли вказаний язичок 140 знаходиться у другому положенні, немає отворів, пустот або просторів, що залишилися у верхній панелі 112, що розкривають вміст упаковки 100 оточуючому середовищу, і верхній шар 132 прикріплений до нижнього шару 134. Будь-який отвір, пустота або простір в упаковці 100, отже, може бути індикацією розкривання. Схожим чином, оскільки вказаний язичок 140 може бути виконаний за одне ціле з верхнім шаром 132 за допомогою шарнірів 144, вказаний язичок 140 може ламатися або від'єднуватися, і вміст вказаної упаковки 100 не відкривається оточуючому середовищу. Властивості даного винаходу відносно різних конкретних варіантів виконання показані і описані. Також зрозуміло, що різні опущення, заміщення і зміни форми і деталей показаних пристроїв, а також їх дії, можуть бути виконані фахівцями в даній галузі без відходу від суті винаходу. Наприклад, чітко передбачено, що всі комбінації цих елементів і/або етапів способу, які виконують по суті одну і ту ж функцію по суті одним і тим же способом для досягнення однакових результатів, входять в об'єм винаходу. Крім того, потрібно розуміти, що структури і/або елементи і/або етапи способу, показані і/або описані в зв'язку з будь-якою розкритою формою варіанту виконання винаходу, можуть бути включені в будь-яку іншу розкриту, описану або запропоновану форму або варіант виконання як загальне питання вибору конструкції. Отже, винахід обмежений тільки відповідно позначеному об'ємом прикладеної формули винаходу. 3 UA 107425 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Упаковка (100) для медичного продукту, що містить: корпус (110), який містить множину панелей (112, 114, 116, 118, 120, 122), з'єднаних одна з одною для отримання закритої і запечатаної структури, яка утворює простір для приймання медичного продукту, причому вказана закрита і запечатана структура запобігає проникненню зовнішніх предметів всередину вказаного простору, при цьому щонайменше одна панель (112) містить перший шар (132) і другий шар (134); і язичок (140), інтегрований з першим шаром (132), при цьому вказаний язичок (140) виконаний з можливістю повороту за допомогою щонайменше одного шарніра (144), виконаного в першому шарі (132), з першого положення, що по суті знаходиться в одній площині з вказаним першим шаром (132), у друге положення, в якому вказаний язичок (140) розташований під кутом до першого шару (132); і адгезив, який прикріплює перший шар (132) до другого шару (134). 2. Упаковка (100) за п. 1, в якій язичок (140) з'єднаний з першим шаром (132) за допомогою пари шарнірів. 3. Упаковка (100) за п. 1, в якій вказаний щонайменше один шарнір (144) містить насічку. 4. Упаковка (100) за п. 1, в якій, коли язичок (140) знаходиться в першому положенні, язичок (140) з'єднаний з першим шаром обмежувальним механізмом. 5. Упаковка (100) за п. 4, в якій вказаний обмежувальний механізм містить щонайменше один попередньо перфорований шов. 6. Упаковка (100) за п. 1, в якій перший шар (132) є по суті плоским, і язичок (140) є по суті плоским. 7. Упаковка (100) за п. 1, в якій, коли язичок (140) знаходиться в першому і другому положенні, до простору немає доступу з середовища, зовнішнього відносно вказаної закритої структури. 8. Упаковка (100) за п. 1, в якій вказаний язичок (140) містить отвір (142), виконаний в ньому. 9. Упаковка (100) за п. 8, в якій отвір (142) містить наповнювальний елемент. 10. Упаковка (100) за п. 9, в якій периферія отвору (142) перфорована для можливості витягання вказаного наповнювального елемента. 11. Упаковка (100) за п. 1, в якій вказаний перший шар (132) містить адгезив, нанесений на його нижню сторону для прикріплення до верхньої поверхні другого шару (134). 12. Упаковка (100) за п. 11, в якій адгезив покриває по суті всю нижню сторону першого шару (132). 13. Упаковка (100) за п. 11, в якій адгезив покриває задані ділянки нижньої сторони вказаного першого шару (132). 4 UA 107425 C2 5 UA 107425 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
