Напівнавісний плуг із удосконаленим пристроєм очищення колеса

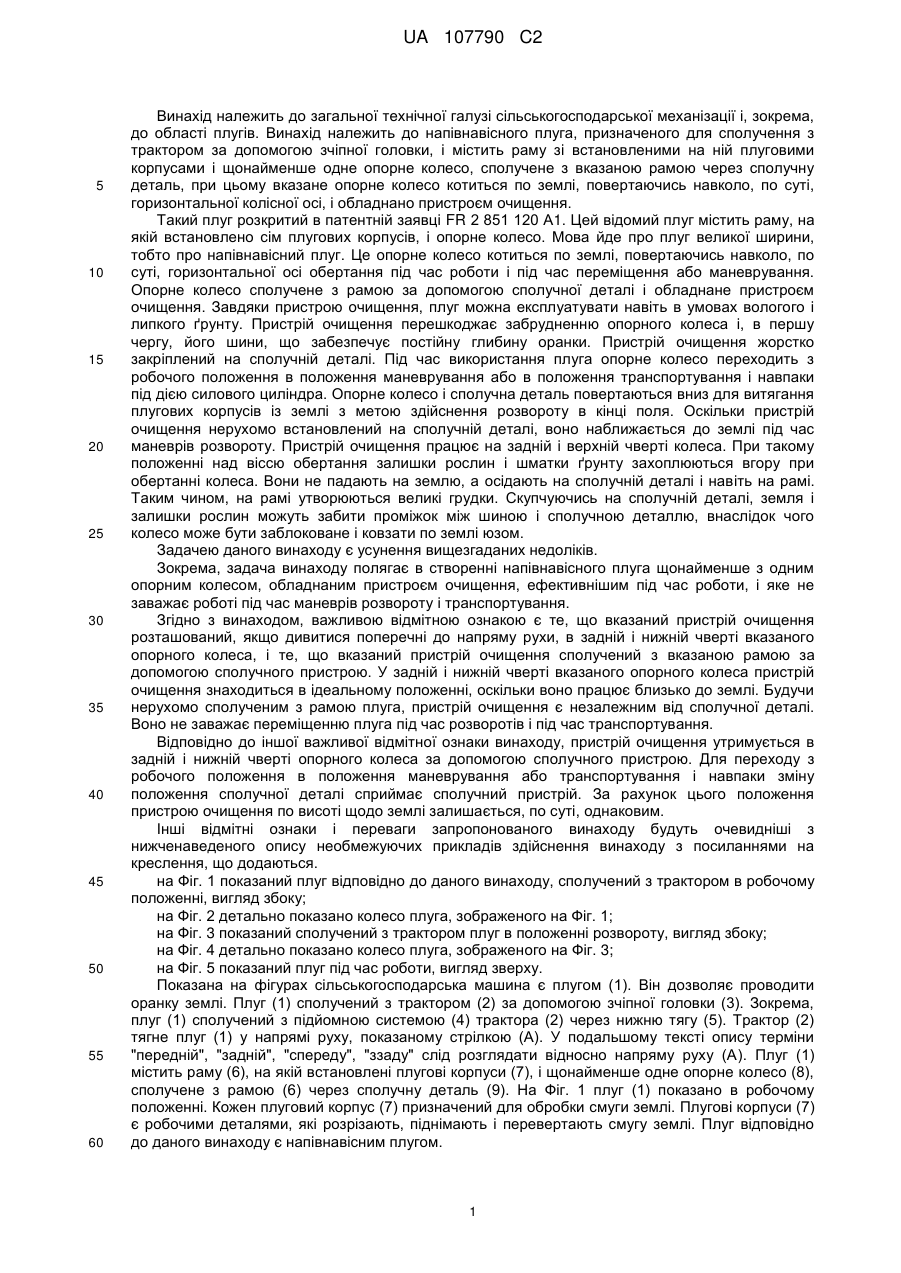

Реферат: Винахід належить до напівнавісного плуга (1), призначеного для з'єднання з трактором (2) за допомогою зчіпної головки (3), і містить раму (6) зі встановленими на ній плуговими корпусами (7) і щонайменше одне опорне колесо (8), сполучене з вказаною рамою (6) через сполучну деталь (9). Кожне опорне колесо (8) котиться по землі, повертаючись навколо, по суті, горизонтальної колісної осі (10), і обладнано пристроєм очищення (12). При цьому пристрій очищення (12) розташований, якщо дивитися поперечно до напрямку руху (А), в задній і нижній чверті вказаного опорного колеса (8), а вказаний пристрій очищення (12) сполучений з вказаною рамою (6) за допомогою сполучного пристрою (13). UA 107790 C2 (12) UA 107790 C2 UA 107790 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до загальної технічної галузі сільськогосподарської механізації і, зокрема, до області плугів. Винахід належить до напівнавісного плуга, призначеного для сполучення з трактором за допомогою зчіпної головки, і містить раму зі встановленими на ній плуговими корпусами і щонайменше одне опорне колесо, сполучене з вказаною рамою через сполучну деталь, при цьому вказане опорне колесо котиться по землі, повертаючись навколо, по суті, горизонтальної колісної осі, і обладнано пристроєм очищення. Такий плуг розкритий в патентній заявці FR 2 851 120 А1. Цей відомий плуг містить раму, на якій встановлено сім плугових корпусів, і опорне колесо. Мова йде про плуг великої ширини, тобто про напівнавісний плуг. Це опорне колесо котиться по землі, повертаючись навколо, по суті, горизонтальної осі обертання під час роботи і під час переміщення або маневрування. Опорне колесо сполучене з рамою за допомогою сполучної деталі і обладнане пристроєм очищення. Завдяки пристрою очищення, плуг можна експлуатувати навіть в умовах вологого і липкого ґрунту. Пристрій очищення перешкоджає забрудненню опорного колеса і, в першу чергу, його шини, що забезпечує постійну глибину оранки. Пристрій очищення жорстко закріплений на сполучній деталі. Під час використання плуга опорне колесо переходить з робочого положення в положення маневрування або в положення транспортування і навпаки під дією силового циліндра. Опорне колесо і сполучна деталь повертаються вниз для витягання плугових корпусів із землі з метою здійснення розвороту в кінці поля. Оскільки пристрій очищення нерухомо встановлений на сполучній деталі, воно наближається до землі під час маневрів розвороту. Пристрій очищення працює на задній і верхній чверті колеса. При такому положенні над віссю обертання залишки рослин і шматки ґрунту захоплюються вгору при обертанні колеса. Вони не падають на землю, а осідають на сполучній деталі і навіть на рамі. Таким чином, на рамі утворюються великі грудки. Скупчуючись на сполучній деталі, земля і залишки рослин можуть забити проміжок між шиною і сполучною деталлю, внаслідок чого колесо може бути заблоковане і ковзати по землі юзом. Задачею даного винаходу є усунення вищезгаданих недоліків. Зокрема, задача винаходу полягає в створенні напівнавісного плуга щонайменше з одним опорним колесом, обладнаним пристроєм очищення, ефективнішим під час роботи, і яке не заважає роботі під час маневрів розвороту і транспортування. Згідно з винаходом, важливою відмітною ознакою є те, що вказаний пристрій очищення розташований, якщо дивитися поперечні до напряму рухи, в задній і нижній чверті вказаного опорного колеса, і те, що вказаний пристрій очищення сполучений з вказаною рамою за допомогою сполучного пристрою. У задній і нижній чверті вказаного опорного колеса пристрій очищення знаходиться в ідеальному положенні, оскільки воно працює близько до землі. Будучи нерухомо сполученим з рамою плуга, пристрій очищення є незалежним від сполучної деталі. Воно не заважає переміщенню плуга під час розворотів і під час транспортування. Відповідно до іншої важливої відмітної ознаки винаходу, пристрій очищення утримується в задній і нижній чверті опорного колеса за допомогою сполучного пристрою. Для переходу з робочого положення в положення маневрування або транспортування і навпаки зміну положення сполучної деталі сприймає сполучний пристрій. За рахунок цього положення пристрою очищення по висоті щодо землі залишається, по суті, однаковим. Інші відмітні ознаки і переваги запропонованого винаходу будуть очевидніші з нижченаведеного опису необмежуючих прикладів здійснення винаходу з посиланнями на креслення, що додаються. на Фіг. 1 показаний плуг відповідно до даного винаходу, сполучений з трактором в робочому положенні, вигляд збоку; на Фіг. 2 детально показано колесо плуга, зображеного на Фіг. 1; на Фіг. 3 показаний сполучений з трактором плуг в положенні розвороту, вигляд збоку; на Фіг. 4 детально показано колесо плуга, зображеного на Фіг. 3; на Фіг. 5 показаний плуг під час роботи, вигляд зверху. Показана на фігурах сільськогосподарська машина є плугом (1). Він дозволяє проводити оранку землі. Плуг (1) сполучений з трактором (2) за допомогою зчіпної головки (3). Зокрема, плуг (1) сполучений з підйомною системою (4) трактора (2) через нижню тягу (5). Трактор (2) тягне плуг (1) у напрямі руху, показаному стрілкою (А). У подальшому тексті опису терміни "передній", "задній", "спереду", "ззаду" слід розглядати відносно напряму руху (А). Плуг (1) містить раму (6), на якій встановлені плугові корпуси (7), і щонайменше одне опорне колесо (8), сполучене з рамою (6) через сполучну деталь (9). На Фіг. 1 плуг (1) показано в робочому положенні. Кожен плуговий корпус (7) призначений для обробки смуги землі. Плугові корпуси (7) є робочими деталями, які розрізають, піднімають і перевертають смугу землі. Плуг відповідно до даного винаходу є напівнавісним плугом. 1 UA 107790 C2 5 10 15 20 25 30 35 40 45 50 55 60 На рамі (6) встановлено вісім плугових корпусів (7), що дозволяє обробляти дуже велику ширину. На Фіг. 1 і 3 показано тільки шість перших плугових корпусів (7), Вказане щонайменше одне опорне колесо (8) дозволяє, з одного боку, контролювати глибину оранки плугових корпусів (7) під час роботи і, з іншого боку, витягувати плугові корпуси (7) із землі для здійснення маневрів в кінці поля. На Фіг. 3 плуг показаний в положенні маневрування. Це ж положення плуг (1) має під час транспортування. Рама (6) спирається на землю через одне або два опорні колеса (8) під час роботи, під час маневрування і під час транспортування. Кожне опорне колесо (8) котиться по землі, повертаючись навколо, по суті, горизонтальної колісної осі (10), перпендикулярної до напряму руху (А). Напрям колісної осі (10), по суті, ідентичний напряму трактора (2). Опорне колесо (8) виконане з можливістю переміщення рами (б) по висоті відносно землі за допомогою приводу (11). Привід (11) виконаний з можливістю переміщення рами (6) між нижнім робочим положенням і верхнім положенням маневрування або транспортування і навпаки. Привід (11) розташований між рамою (6) і сполучною деталлю (9). Для використання в самих різних умовах і для обмеження забивання при роботі на липкому ґрунті кожне опорне колесо (8) забезпечене пристроєм (12) очищення. Пристрій (12) очищення очищає опорне колесо (8) від бруду, щоб уникнути скупчення землі на опорному колесі (8) і, зокрема, на його шині. Згідно з важливою відмітною ознакою винаходу, пристрій (12) очищення розташований, якщо дивитися поперечно до напряму руху (А), в задній і нижній чверті відповідного опорного колеса (8), і вказаний пристрій (12) очищення сполучений з вказаною рамою (6) за допомогою сполучного пристрою (13). Будучи розташованим в задній і нижній чверті опорного колеса (8), пристрій (12) очищення знаходиться в ідеальному положенні для забезпечення хорошого очищення від бруду. Пристрій (12) очищення знаходиться відносно близько до землі. Оскільки пристрій (12) очищення розташований під горизонтальною площиною, що проходить через колісну вісь (10), земля і залишки рослин не захоплюються вгору при обертанні опорного колеса (8), а падають прямо на землю після очищення. Завдяки сполучному пристрою (13), положення пристрою (12) очищення на опорному колесі (8) залежить від положення рами (6). Пристрій (12) очищення не повторює рух сполучної деталі (9) для переходу з робочого положення в положення маневрування. Сполучний пристрій (13) сприймає зміну положення, не передаючи його на пристрій (12) очищення. При будь-якому положенні плуга (1) або сполучної деталі (9) сполучний пристрій (13) утримує пристрій (12) очищення в задній і нижній чверті опорного колеса (8) без зіткнення із землею. Під час маневрування або транспортування пристрій (12) очищення утримується, по суті, на тій же відстані від землі, що і під час роботи. Таким чином, під час розворотів або транспортування пристрій (12) очищення утримується на достатній відстані від землі, щоб не заважати переміщенню плуга (1). Воно не входить в контакт із землею, коли сполучна деталь (9) повертається вниз. У альтернативному варіанті пристрій (12) очищення віддаляється від землі в положенні маневрування, що забезпечує вищий рівень безпеки при русі заднім ходом. Як показано на Фіг. 2 і 4, пристрій (12) очищення розташований ззаду і внизу відносно колісної осі (10). Воно знаходиться в задній половині опорного колеса (8) і в нижній чверті, по суті, під горизонтальною площиною, що проходить через колісну вісь (10). Під час переходу з робочого положення в положення маневрування саме опорне колесо (8) повертається вниз навколо головного шарніра (14) під дією приводу (11). Головний шарнір (14) сполучає сполучну деталь (9) опорного колеса (8) з рамою (6). Цей головний шарнір (14) містить, по суті, горизонтальну вісь, перпендикулярну до напряму руху (А). Вісь головного шарніра (14), по суті, паралельна колісній осі (10). На Фіг. 4 можна відмітити, що пристрій (12) очищення віддаляється від шини опорного колеса (8). Це видалення дозволяє переміщати плуг при транспортуванні на більшій швидкості. Положення пристрою (12) очищення відносно шини опорного колеса (8) можна регулювати або воно може бути фіксованим. У представленому прикладі здійснення пристрій (12) очищення шарнірно сполучений із сполучною деталлю (9) за допомогою першого шарніра (15), по суті, з горизонтальною віссю, перпендикулярною до напряму руху (А). Сполучний пристрій (13) містить шатун (16) і тягу (17). Шатун (16) сполучений з тягою (17) за допомогою другого шарніра (18), по суті, з горизонтальною віссю, перпендикулярною до напряму руху (А). Пристрій (12) очищення встановлений на шатуні (16) з можливістю регулювання для наближення або віддалення відносно шини, щоб змінювати інтенсивність очищення від бруду. Шатун (16) сполучений із сполучною деталлю (9) за допомогою першого шарніра (15). Що стосується тяги (17), то вона сполучена з рамою (6) за допомогою третього шарніра (19), по суті, з горизонтальною віссю, перпендикулярною до напряму руху (А). Перший шарнір (15) знаходиться, по суті, позаду колісної осі (10), якщо враховувати напрям руху (А). На Фіг. 2 видно, що шарніри (15, 18 і 19), що 2 UA 107790 C2 5 10 15 20 25 30 35 сполучають шатун (16) з тягою (17), розташовані так, що утворюють, по суті, прямий кут в робочому положенні. У положенні маневрування, яке відповідає також положенню транспортування і показано на фіг. 4, ці шарніри (15, 18 і 19) утворюють тупий кут більше 90°. При цьому перший шарнір (15) віддаляється від третього шарніра (19) при повороті сполучної деталі (9) вниз. Всі три шарніри (15, 18 і 19), по суті, знаходяться на одній прямій. Згідно з не показаним альтернативним варіантом, пристрій (12) очищення шарнірно встановлений на колісній осі (10) опорного колеса (8). Привід (11) сполучений з рамою через четвертий шарнір (20), по суті, з горизонтальною віссю, перпендикулярною до напряму руху (А), і сполучений із сполучною деталлю (9) через п'ятий шарнір (21), по суті, з горизонтальною віссю, перпендикулярною до напряму руху (А). Переважно привід (11) є двоступеневим силовим циліндром. Показаний на Фіг. 1 і 3 плуг є оборотним і містить поворотний механізм (22) і дишло (23). Під дією поворотного механізму (22) рама (6) може повертатися щодо подовжньої осі, утвореної дишлом (22), для переходу з одного робочого положення в інше. Таким чином, праві і ліві плугові корпуси виявляються послідовно задіяними за рахунок повороту рами (6) на половину обороту. В кінці поля, коли раму (6) піднімають для здійснення маневру перевертання, плугові корпуси (7) виходять із землі. На фіг. 5 показаний вигляд зверху плуга (1) в робочому положенні з його вісьмома плуговими корпусами (7). Поворотний механізм (22) дозволяє сполучати рами (6) з дишлом (23). Дишло (23) розташоване між зчіпною головкою (3) і рамою (6). Спереду дишло (23) сполучене із зчіпною головкою (3) за допомогою вертикальної осі (24) і що знаходиться позаду неї, по суті, горизонтальної осі (25). Вертикальна вісь (24) дозволяє краще відтворювати рухи трактора (2), зокрема на смугах розворотів, а горизонтальна вісь (25) забезпечує зсув рами (6б), щоб краще слідувати рельєфу місцевості. Для забезпечення повороту рами (6) сполучна деталь (9) сполучена з рамою (6) за допомогою кронштейна (26). Кронштейн (26) сполучений із сполучною деталлю (9) через головний шарнір (14). Кронштейн (26) має вісь (27) обертання, яка дозволяє рамі (6) переходити з одного робочого положення в інше робоче положення. Вісь (27) обертання є, по суті, горизонтальною і паралельною напряму руху (А). У варіанті здійснення сполучний пристрій (13) є гідравлічною або електричною системою. У представленому прикладі здійснення плуг є одноколісним напівнавісним плугом. Цей плуг (1) спирається на землю тільки через одне опорне колесо (8). Ззаду дишло (23) сполучене з вказаним опорним колесом (8) через вертикальний шарнір (28). У не показаному прикладі здійснення плуг відповідно до даного винаходу є напівнавісним плугом, вага якого спирається на вісь з двома опорними колесами (8). Такий плуг дозволяє обробляти дуже велику ширину і містить більше восьми плугових корпусів (7). Зрозуміло, винахід не обмежується варіантом здійснення, описаним вище і представленим на кресленнях, що додаються. У нього можна вносити зміни, зокрема, що стосується складу і кількості різних елементів, або проводити їх заміну на технічні еквіваленти, не виходячи при цьому за рамки об'єму правового захисту, визначені у формулі винаходу, що додається. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Напівнавісний плуг (1), який з'єднується з трактором (2) за допомогою зчіпної головки (3) і містить раму (6) зі встановленими на ній плуговими корпусами (7) і щонайменше одне опорне колесо (8), сполучене зі вказаною рамою (6) через сполучну деталь (9), при цьому кожне опорне колесо (8) виконане з можливістю повороту навколо, по суті, горизонтальної колісної осі (10) під час свого переміщення по землі і забезпечене пристроєм очищення (12), який відрізняється тим, що пристрій очищення (12) розташований, якщо дивитися поперечно до напряму руху (А), в задній і нижній чверті вказаного опорного колеса (8), причому вказаний пристрій очищення (12) сполучений зі вказаною рамою (6) за допомогою сполучного пристрою (13). 2. Плуг за п. 1, який відрізняється тим, що кожне опорне колесо (8) виконане з можливістю переходу з робочого положення в положення транспортування або положення маневрування і навпаки за допомогою приводу (11), повертаючись навколо головного шарніра (14), при цьому сполучний пристрій (13) виконаний з можливістю утримання пристрою очищення (12) в задній і нижній чверті опорного колеса (8) без контакту із землею. 3. Плуг за п. 1 або п. 2, який відрізняється тим, що пристрій очищення (12) шарнірно встановлений на колісній осі (10) опорного колеса (8). 4. Плуг за п. 1 або п. 2, який відрізняється тим, що пристрій очищення (12) шарнірно встановлений на сполучній деталі (9) за допомогою першого шарніра (15) з віссю, паралельній колісній осі (10). 3 UA 107790 C2 5 10 15 5. Плуг за п. 4, який відрізняється тим, що перший шарнір (15) розташований позаду колісної осі (10), якщо враховувати напрям руху (А). 6. Плуг за п. 1, який відрізняється тим, що положення пристрою очищення (12) відносно вказаного опорного колеса (8) є регульованим. 7. Плуг за п. 1, який відрізняється тим, що положення пристрою (12) очищення відносно вказаного опорного колеса (8) є фіксованим. 8. Плуг за п. 1, який відрізняється тим, що вказаний сполучний пристрій (13) містить шатун (16) і тягу (17), при цьому шатун (16) сполучений з тягою (17) за допомогою другого шарніра (18), по суті, з горизонтальною віссю. 9. Плуг за п. 8, який відрізняється тим, що шатун (16) сполучений із сполучною деталлю (9) через перший шарнір (15), а тяга (17) сполучена з рамою (6) через третій шарнір (19), по суті, з горизонтальною віссю. 10. Плуг за п. 1, який відрізняється тим, що виконаний оборотним, причому сполучна деталь (9) сполучена з рамою (6) за допомогою кронштейна (26), який має, по суті, горизонтальну вісь (27) обертання, паралельну напряму руху (А). 11. Плуг за п. 1, який відрізняється тим, що сполучний пристрій (13) є гідравлічною або електричною системою. 4 UA 107790 C2 5 UA 107790 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
