Пристрій подачі, який працює під тиском

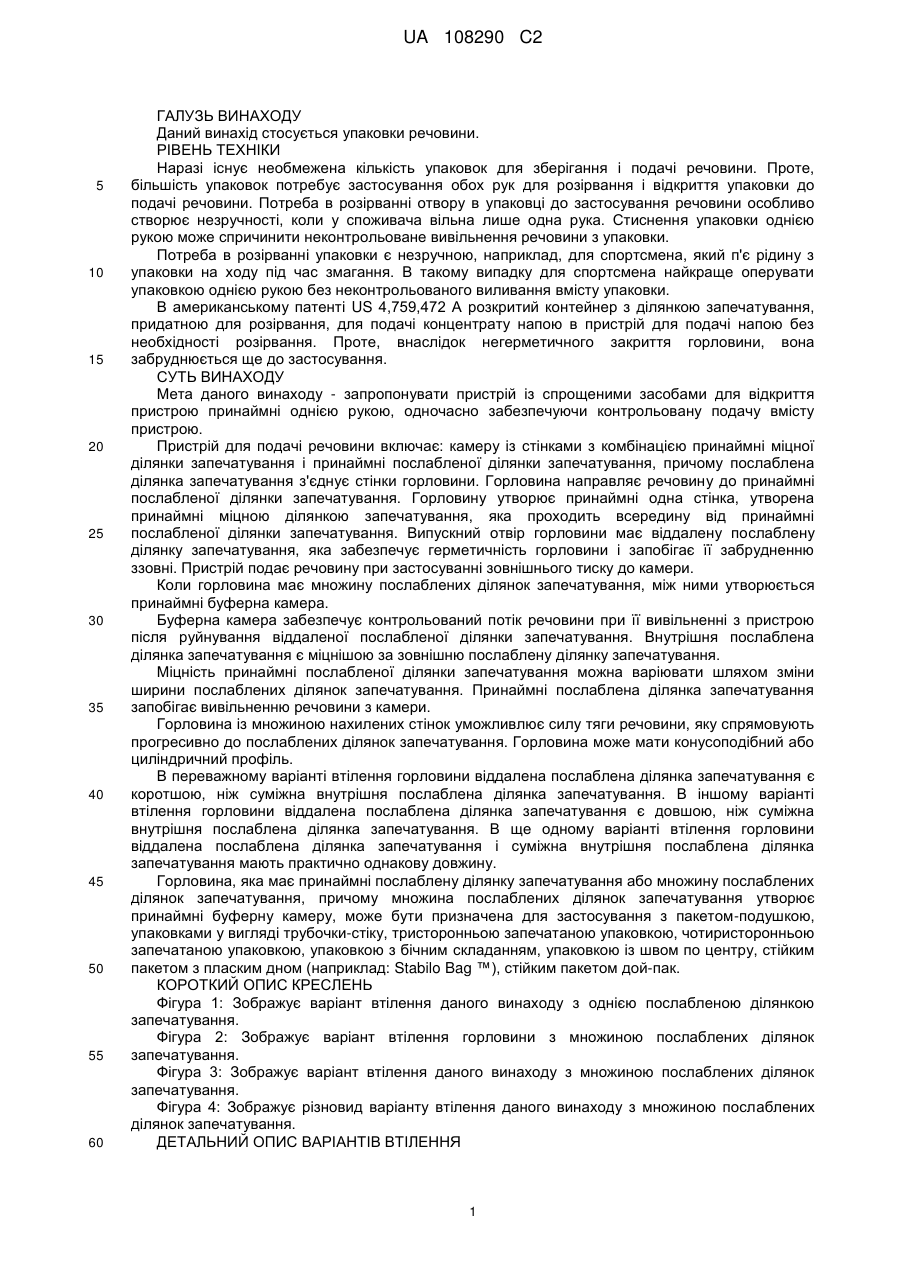

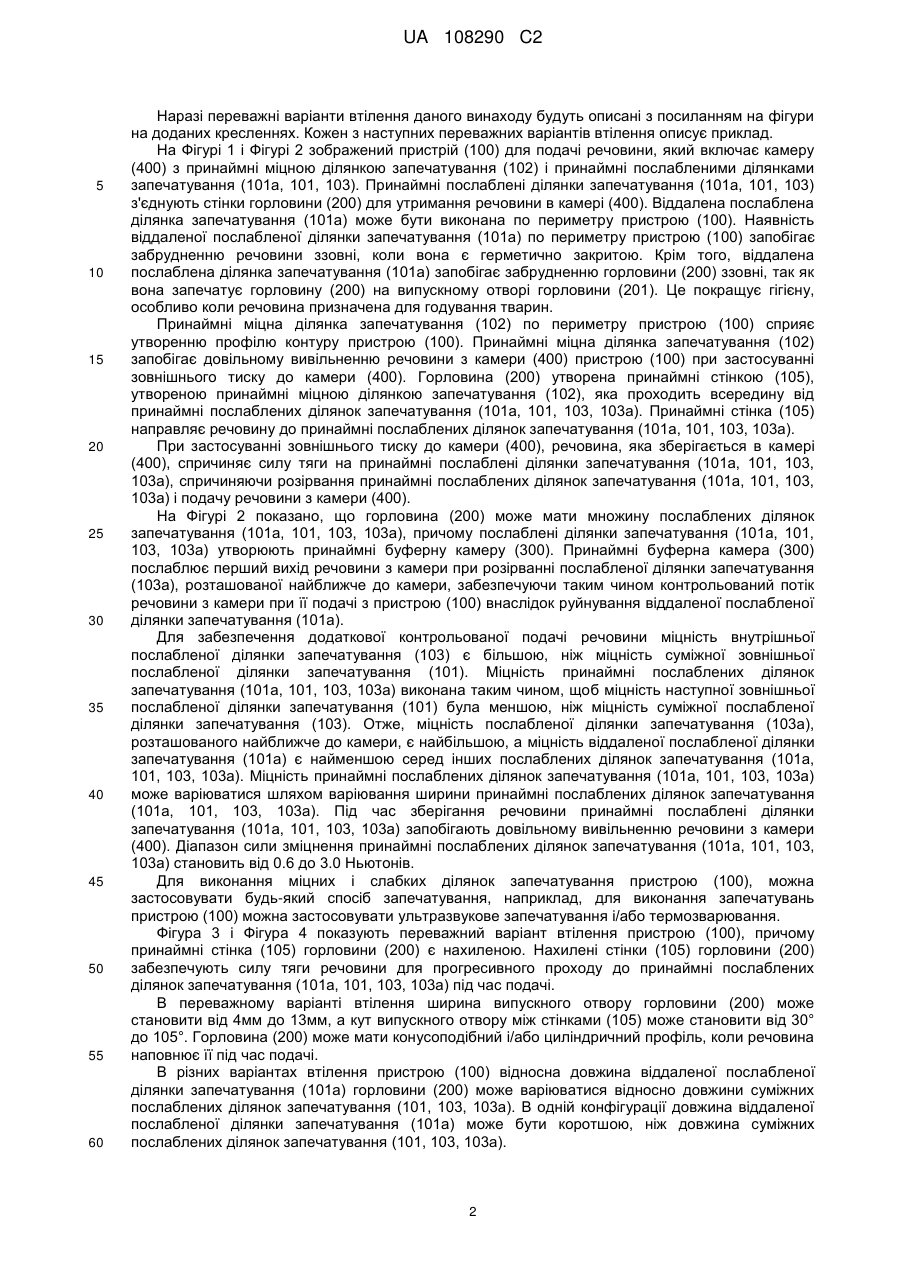

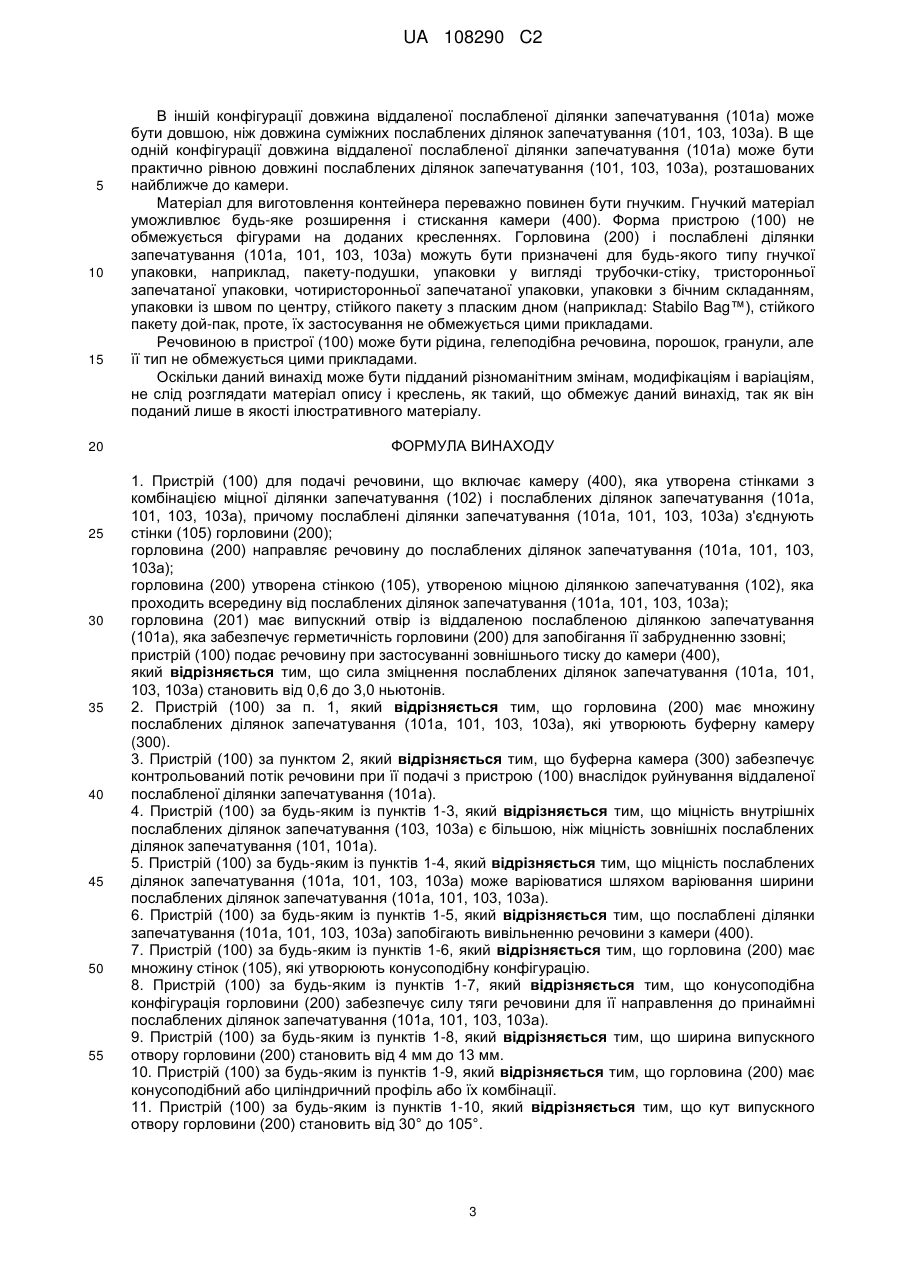

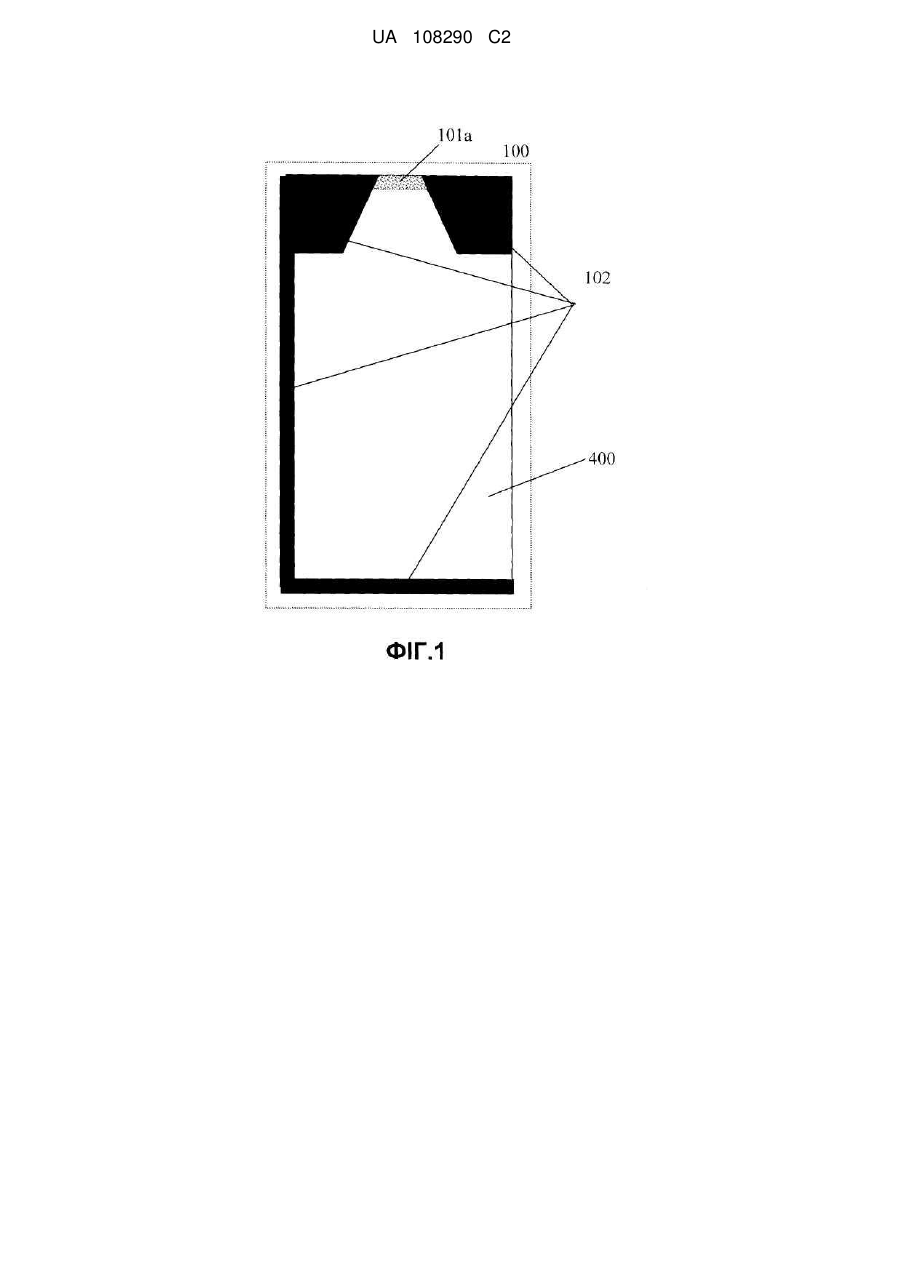

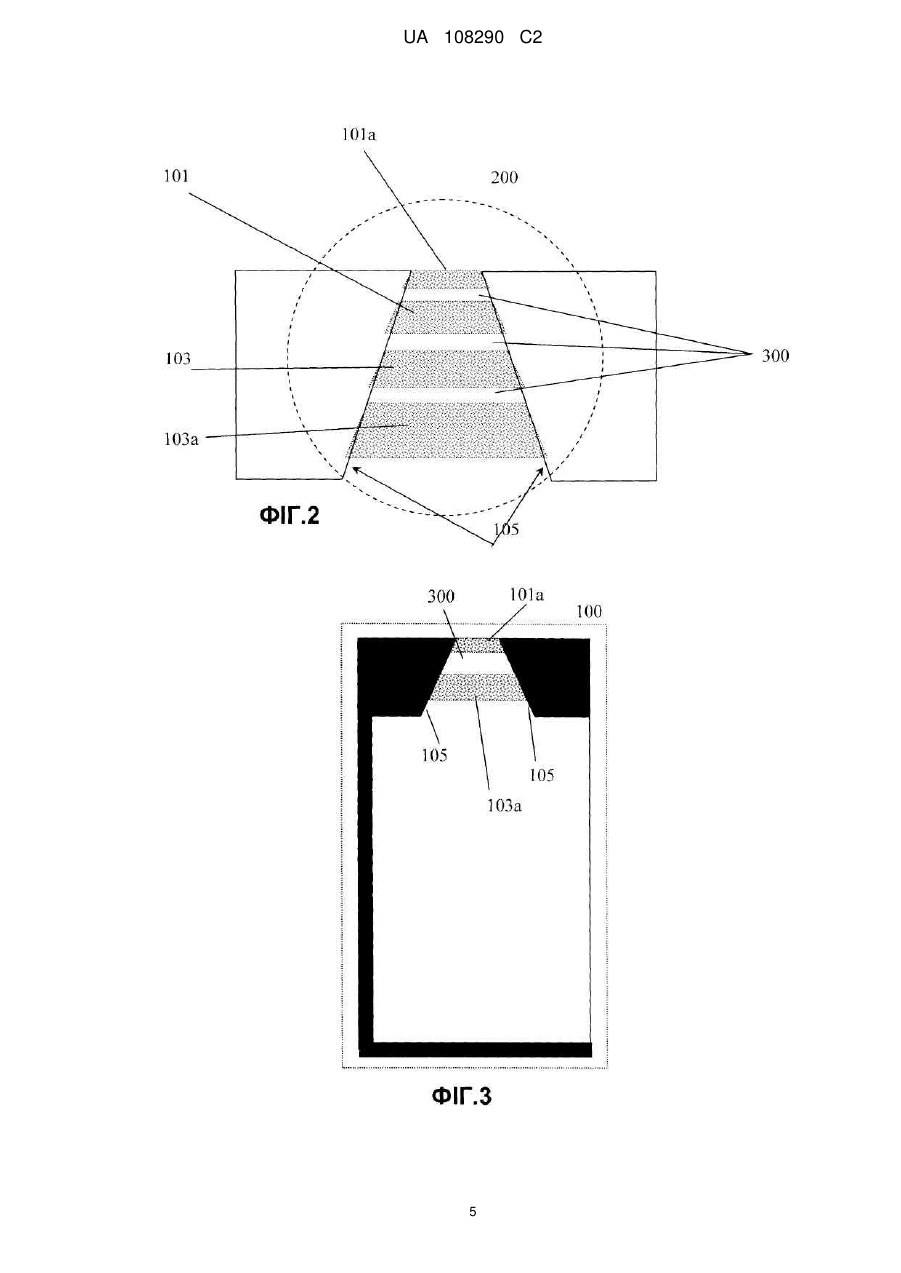

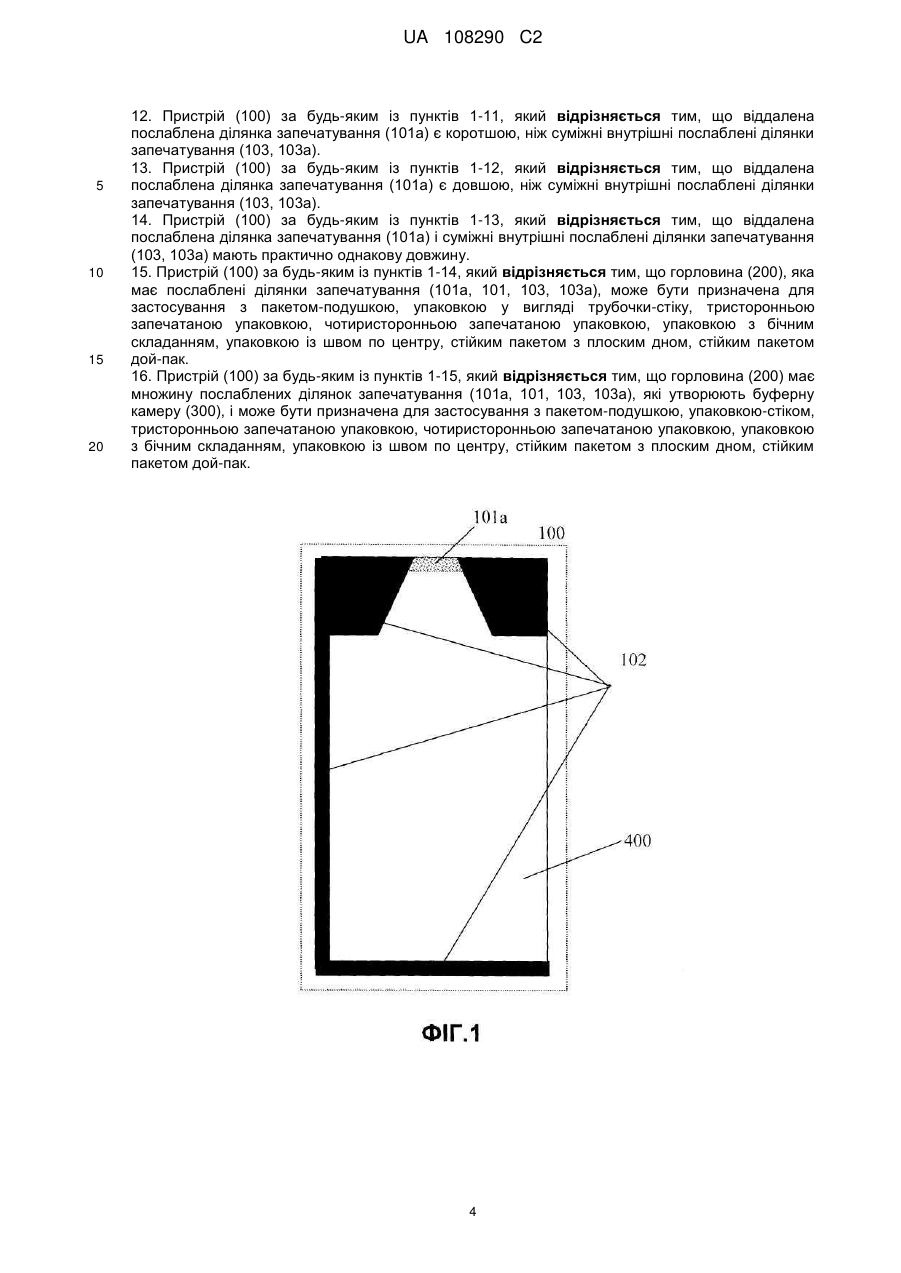

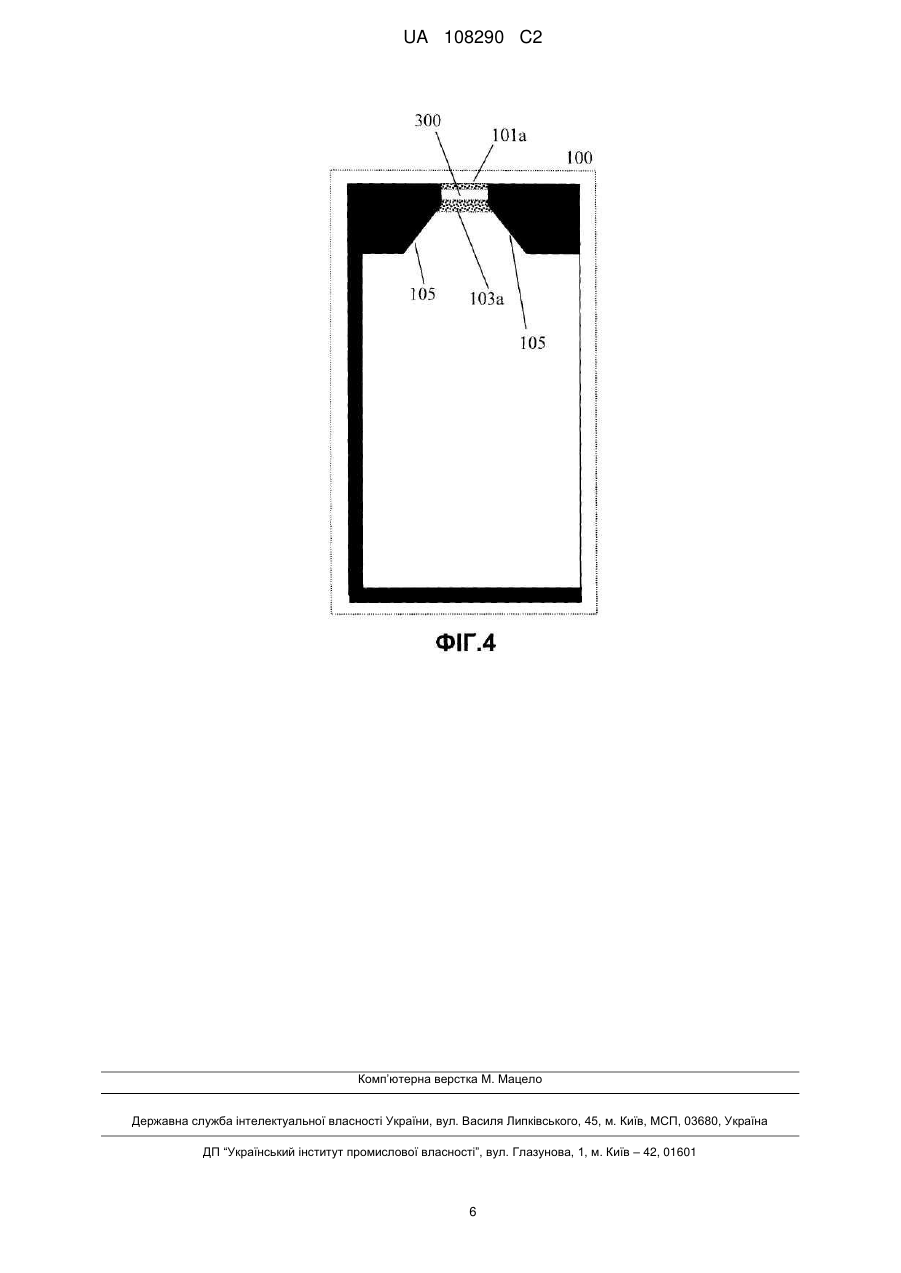

Реферат: Пристрій (100) для подачі речовини, що включає камеру (400), яка утворена стінками з комбінацією принаймні міцної ділянки запечатування (102) і принаймні послаблених ділянок запечатування (101а, 101, 103, 103а), причому послаблені ділянки запечатування (101а, 101, 103, 103а) з'єднують стінки (105) горловини (200). Горловина (200) направляє речовину до принаймні послаблених ділянок запечатування (101а, 101, 103, 103а). Горловина (200) утворена принаймні стінкою (105), утвореною принаймні міцною ділянкою запечатування (102), яка проходить всередину від принаймні послаблених ділянок запечатування (101а, 101, 103, 103а). Коли горловина (200) має множину послаблених ділянок запечатування (101а, 101, 103, 103а), між послабленими ділянками ділянкою запечатування (101а, 101, 103, 103а) утворюється принаймні буферна камера (300). Горловина (201) має випускний отвір із віддаленою послабленою ділянкою запечатування (101а). Пристрій (100) подає речовину при застосуванні зовнішнього тиску до камери (400). UA 108290 C2 (12) UA 108290 C2 UA 108290 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ВИНАХОДУ Даний винахід стосується упаковки речовини. РІВЕНЬ ТЕХНІКИ Наразі існує необмежена кількість упаковок для зберігання і подачі речовини. Проте, більшість упаковок потребує застосування обох рук для розірвання і відкриття упаковки до подачі речовини. Потреба в розірванні отвору в упаковці до застосування речовини особливо створює незручності, коли у споживача вільна лише одна рука. Стиснення упаковки однією рукою може спричинити неконтрольоване вивільнення речовини з упаковки. Потреба в розірванні упаковки є незручною, наприклад, для спортсмена, який п'є рідину з упаковки на ходу під час змагання. В такому випадку для спортсмена найкраще оперувати упаковкою однією рукою без неконтрольованого виливання вмісту упаковки. В американському патенті US 4,759,472 А розкритий контейнер з ділянкою запечатування, придатною для розірвання, для подачі концентрату напою в пристрій для подачі напою без необхідності розірвання. Проте, внаслідок негерметичного закриття горловини, вона забруднюється ще до застосування. СУТЬ ВИНАХОДУ Мета даного винаходу - запропонувати пристрій із спрощеними засобами для відкриття пристрою принаймні однією рукою, одночасно забезпечуючи контрольовану подачу вмісту пристрою. Пристрій для подачі речовини включає: камеру із стінками з комбінацією принаймні міцної ділянки запечатування і принаймні послабленої ділянки запечатування, причому послаблена ділянка запечатування з'єднує стінки горловини. Горловина направляє речовину до принаймні послабленої ділянки запечатування. Горловину утворює принаймні одна стінка, утворена принаймні міцною ділянкою запечатування, яка проходить всередину від принаймні послабленої ділянки запечатування. Випускний отвір горловини має віддалену послаблену ділянку запечатування, яка забезпечує герметичність горловини і запобігає її забрудненню ззовні. Пристрій подає речовину при застосуванні зовнішнього тиску до камери. Коли горловина має множину послаблених ділянок запечатування, між ними утворюється принаймні буферна камера. Буферна камера забезпечує контрольований потік речовини при її вивільненні з пристрою після руйнування віддаленої послабленої ділянки запечатування. Внутрішня послаблена ділянка запечатування є міцнішою за зовнішню послаблену ділянку запечатування. Міцність принаймні послабленої ділянки запечатування можна варіювати шляхом зміни ширини послаблених ділянок запечатування. Принаймні послаблена ділянка запечатування запобігає вивільненню речовини з камери. Горловина із множиною нахилених стінок уможливлює силу тяги речовини, яку спрямовують прогресивно до послаблених ділянок запечатування. Горловина може мати конусоподібний або циліндричний профіль. В переважному варіанті втілення горловини віддалена послаблена ділянка запечатування є коротшою, ніж суміжна внутрішня послаблена ділянка запечатування. В іншому варіанті втілення горловини віддалена послаблена ділянка запечатування є довшою, ніж суміжна внутрішня послаблена ділянка запечатування. В ще одному варіанті втілення горловини віддалена послаблена ділянка запечатування і суміжна внутрішня послаблена ділянка запечатування мають практично однакову довжину. Горловина, яка має принаймні послаблену ділянку запечатування або множину послаблених ділянок запечатування, причому множина послаблених ділянок запечатування утворює принаймні буферну камеру, може бути призначена для застосування з пакетом-подушкою, упаковками у вигляді трубочки-стіку, тристоронньою запечатаною упаковкою, чотиристоронньою запечатаною упаковкою, упаковкою з бічним складанням, упаковкою із швом по центру, стійким пакетом з пласким дном (наприклад: Stabilo Bag ™), стійким пакетом дой-пак. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фігура 1: Зображує варіант втілення даного винаходу з однією послабленою ділянкою запечатування. Фігура 2: Зображує варіант втілення горловини з множиною послаблених ділянок запечатування. Фігура 3: Зображує варіант втілення даного винаходу з множиною послаблених ділянок запечатування. Фігура 4: Зображує різновид варіанту втілення даного винаходу з множиною послаблених ділянок запечатування. ДЕТАЛЬНИЙ ОПИС ВАРІАНТІВ ВТІЛЕННЯ 1 UA 108290 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наразі переважні варіанти втілення даного винаходу будуть описані з посиланням на фігури на доданих кресленнях. Кожен з наступних переважних варіантів втілення описує приклад. На Фігурі 1 і Фігурі 2 зображений пристрій (100) для подачі речовини, який включає камеру (400) з принаймні міцною ділянкою запечатування (102) і принаймні послабленими ділянками запечатування (101а, 101, 103). Принаймні послаблені ділянки запечатування (101а, 101, 103) з'єднують стінки горловини (200) для утримання речовини в камері (400). Віддалена послаблена ділянка запечатування (101а) може бути виконана по периметру пристрою (100). Наявність віддаленої послабленої ділянки запечатування (101а) по периметру пристрою (100) запобігає забрудненню речовини ззовні, коли вона є герметично закритою. Крім того, віддалена послаблена ділянка запечатування (101а) запобігає забрудненню горловини (200) ззовні, так як вона запечатує горловину (200) на випускному отворі горловини (201). Це покращує гігієну, особливо коли речовина призначена для годування тварин. Принаймні міцна ділянка запечатування (102) по периметру пристрою (100) сприяє утворенню профілю контуру пристрою (100). Принаймні міцна ділянка запечатування (102) запобігає довільному вивільненню речовини з камери (400) пристрою (100) при застосуванні зовнішнього тиску до камери (400). Горловина (200) утворена принаймні стінкою (105), утвореною принаймні міцною ділянкою запечатування (102), яка проходить всередину від принаймні послаблених ділянок запечатування (101а, 101, 103, 103а). Принаймні стінка (105) направляє речовину до принаймні послаблених ділянок запечатування (101а, 101, 103, 103а). При застосуванні зовнішнього тиску до камери (400), речовина, яка зберігається в камері (400), спричиняє силу тяги на принаймні послаблені ділянки запечатування (101а, 101, 103, 103а), спричиняючи розірвання принаймні послаблених ділянок запечатування (101а, 101, 103, 103а) і подачу речовини з камери (400). На Фігурі 2 показано, що горловина (200) може мати множину послаблених ділянок запечатування (101а, 101, 103, 103а), причому послаблені ділянки запечатування (101а, 101, 103, 103а) утворюють принаймні буферну камеру (300). Принаймні буферна камера (300) послаблює перший вихід речовини з камери при розірванні послабленої ділянки запечатування (103а), розташованої найближче до камери, забезпечуючи таким чином контрольований потік речовини з камери при її подачі з пристрою (100) внаслідок руйнування віддаленої послабленої ділянки запечатування (101а). Для забезпечення додаткової контрольованої подачі речовини міцність внутрішньої послабленої ділянки запечатування (103) є більшою, ніж міцність суміжної зовнішньої послабленої ділянки запечатування (101). Міцність принаймні послаблених ділянок запечатування (101а, 101, 103, 103а) виконана таким чином, щоб міцність наступної зовнішньої послабленої ділянки запечатування (101) була меншою, ніж міцність суміжної послабленої ділянки запечатування (103). Отже, міцність послабленої ділянки запечатування (103а), розташованого найближче до камери, є найбільшою, а міцність віддаленої послабленої ділянки запечатування (101а) є найменшою серед інших послаблених ділянок запечатування (101а, 101, 103, 103а). Міцність принаймні послаблених ділянок запечатування (101а, 101, 103, 103а) може варіюватися шляхом варіювання ширини принаймні послаблених ділянок запечатування (101а, 101, 103, 103а). Під час зберігання речовини принаймні послаблені ділянки запечатування (101а, 101, 103, 103а) запобігають довільному вивільненню речовини з камери (400). Діапазон сили зміцнення принаймні послаблених ділянок запечатування (101а, 101, 103, 103а) становить від 0.6 до 3.0 Ньютонів. Для виконання міцних і слабких ділянок запечатування пристрою (100), можна застосовувати будь-який спосіб запечатування, наприклад, для виконання запечатувань пристрою (100) можна застосовувати ультразвукове запечатування і/або термозварювання. Фігура 3 і Фігура 4 показують переважний варіант втілення пристрою (100), причому принаймні стінка (105) горловини (200) є нахиленою. Нахилені стінки (105) горловини (200) забезпечують силу тяги речовини для прогресивного проходу до принаймні послаблених ділянок запечатування (101а, 101, 103, 103а) під час подачі. В переважному варіанті втілення ширина випускного отвору горловини (200) може становити від 4мм до 13мм, а кут випускного отвору між стінками (105) може становити від 30° до 105°. Горловина (200) може мати конусоподібний і/або циліндричний профіль, коли речовина наповнює її під час подачі. В різних варіантах втілення пристрою (100) відносна довжина віддаленої послабленої ділянки запечатування (101а) горловини (200) може варіюватися відносно довжини суміжних послаблених ділянок запечатування (101, 103, 103а). В одній конфігурації довжина віддаленої послабленої ділянки запечатування (101а) може бути коротшою, ніж довжина суміжних послаблених ділянок запечатування (101, 103, 103а). 2 UA 108290 C2 5 10 15 20 25 30 35 40 45 50 55 В іншій конфігурації довжина віддаленої послабленої ділянки запечатування (101а) може бути довшою, ніж довжина суміжних послаблених ділянок запечатування (101, 103, 103а). В ще одній конфігурації довжина віддаленої послабленої ділянки запечатування (101а) може бути практично рівною довжині послаблених ділянок запечатування (101, 103, 103а), розташованих найближче до камери. Матеріал для виготовлення контейнера переважно повинен бути гнучким. Гнучкий матеріал уможливлює будь-яке розширення і стискання камери (400). Форма пристрою (100) не обмежується фігурами на доданих кресленнях. Горловина (200) і послаблені ділянки запечатування (101а, 101, 103, 103а) можуть бути призначені для будь-якого типу гнучкої упаковки, наприклад, пакету-подушки, упаковки у вигляді трубочки-стіку, тристоронньої запечатаної упаковки, чотиристоронньої запечатаної упаковки, упаковки з бічним складанням, упаковки із швом по центру, стійкого пакету з пласким дном (наприклад: Stabilo Bag™), стійкого пакету дой-пак, проте, їх застосування не обмежується цими прикладами. Речовиною в пристрої (100) може бути рідина, гелеподібна речовина, порошок, гранули, але її тип не обмежується цими прикладами. Оскільки даний винахід може бути підданий різноманітним змінам, модифікаціям і варіаціям, не слід розглядати матеріал опису і креслень, як такий, що обмежує даний винахід, так як він поданий лише в якості ілюстративного матеріалу. ФОРМУЛА ВИНАХОДУ 1. Пристрій (100) для подачі речовини, що включає камеру (400), яка утворена стінками з комбінацією міцної ділянки запечатування (102) і послаблених ділянок запечатування (101а, 101, 103, 103а), причому послаблені ділянки запечатування (101а, 101, 103, 103а) з'єднують стінки (105) горловини (200); горловина (200) направляє речовину до послаблених ділянок запечатування (101а, 101, 103, 103а); горловина (200) утворена стінкою (105), утвореною міцною ділянкою запечатування (102), яка проходить всередину від послаблених ділянок запечатування (101а, 101, 103, 103а); горловина (201) має випускний отвір із віддаленою послабленою ділянкою запечатування (101а), яка забезпечує герметичність горловини (200) для запобігання її забрудненню ззовні; пристрій (100) подає речовину при застосуванні зовнішнього тиску до камери (400), який відрізняється тим, що сила зміцнення послаблених ділянок запечатування (101а, 101, 103, 103а) становить від 0,6 до 3,0 ньютонів. 2. Пристрій (100) за п. 1, який відрізняється тим, що горловина (200) має множину послаблених ділянок запечатування (101а, 101, 103, 103а), які утворюють буферну камеру (300). 3. Пристрій (100) за пунктом 2, який відрізняється тим, що буферна камера (300) забезпечує контрольований потік речовини при її подачі з пристрою (100) внаслідок руйнування віддаленої послабленої ділянки запечатування (101а). 4. Пристрій (100) за будь-яким із пунктів 1-3, який відрізняється тим, що міцність внутрішніх послаблених ділянок запечатування (103, 103а) є більшою, ніж міцність зовнішніх послаблених ділянок запечатування (101, 101а). 5. Пристрій (100) за будь-яким із пунктів 1-4, який відрізняється тим, що міцність послаблених ділянок запечатування (101а, 101, 103, 103а) може варіюватися шляхом варіювання ширини послаблених ділянок запечатування (101а, 101, 103, 103а). 6. Пристрій (100) за будь-яким із пунктів 1-5, який відрізняється тим, що послаблені ділянки запечатування (101а, 101, 103, 103а) запобігають вивільненню речовини з камери (400). 7. Пристрій (100) за будь-яким із пунктів 1-6, який відрізняється тим, що горловина (200) має множину стінок (105), які утворюють конусоподібну конфігурацію. 8. Пристрій (100) за будь-яким із пунктів 1-7, який відрізняється тим, що конусоподібна конфігурація горловини (200) забезпечує силу тяги речовини для її направлення до принаймні послаблених ділянок запечатування (101а, 101, 103, 103а). 9. Пристрій (100) за будь-яким із пунктів 1-8, який відрізняється тим, що ширина випускного отвору горловини (200) становить від 4 мм до 13 мм. 10. Пристрій (100) за будь-яким із пунктів 1-9, який відрізняється тим, що горловина (200) має конусоподібний або циліндричний профіль або їх комбінації. 11. Пристрій (100) за будь-яким із пунктів 1-10, який відрізняється тим, що кут випускного отвору горловини (200) становить від 30° до 105°. 3 UA 108290 C2 5 10 15 20 12. Пристрій (100) за будь-яким із пунктів 1-11, який відрізняється тим, що віддалена послаблена ділянка запечатування (101а) є коротшою, ніж суміжні внутрішні послаблені ділянки запечатування (103, 103а). 13. Пристрій (100) за будь-яким із пунктів 1-12, який відрізняється тим, що віддалена послаблена ділянка запечатування (101а) є довшою, ніж суміжні внутрішні послаблені ділянки запечатування (103, 103а). 14. Пристрій (100) за будь-яким із пунктів 1-13, який відрізняється тим, що віддалена послаблена ділянка запечатування (101а) і суміжні внутрішні послаблені ділянки запечатування (103, 103а) мають практично однакову довжину. 15. Пристрій (100) за будь-яким із пунктів 1-14, який відрізняється тим, що горловина (200), яка має послаблені ділянки запечатування (101а, 101, 103, 103а), може бути призначена для застосування з пакетом-подушкою, упаковкою у вигляді трубочки-стіку, тристоронньою запечатаною упаковкою, чотиристоронньою запечатаною упаковкою, упаковкою з бічним складанням, упаковкою із швом по центру, стійким пакетом з плоским дном, стійким пакетом дой-пак. 16. Пристрій (100) за будь-яким із пунктів 1-15, який відрізняється тим, що горловина (200) має множину послаблених ділянок запечатування (101а, 101, 103, 103а), які утворюють буферну камеру (300), і може бути призначена для застосування з пакетом-подушкою, упаковкою-стіком, тристоронньою запечатаною упаковкою, чотиристоронньою запечатаною упаковкою, упаковкою з бічним складанням, упаковкою із швом по центру, стійким пакетом з плоским дном, стійким пакетом дой-пак. 4 UA 108290 C2 5 UA 108290 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
