Активна приймально-передавальна антена широкова

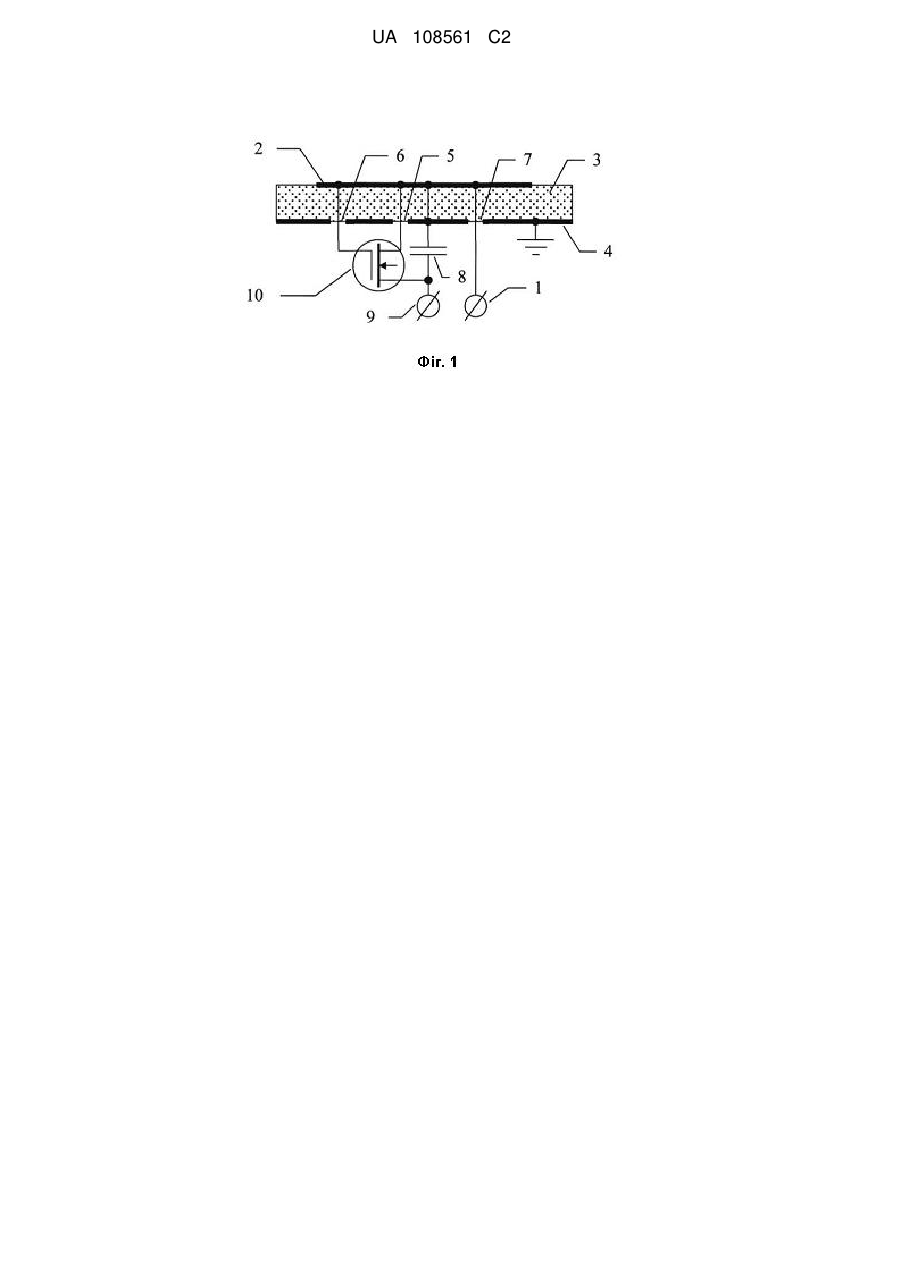

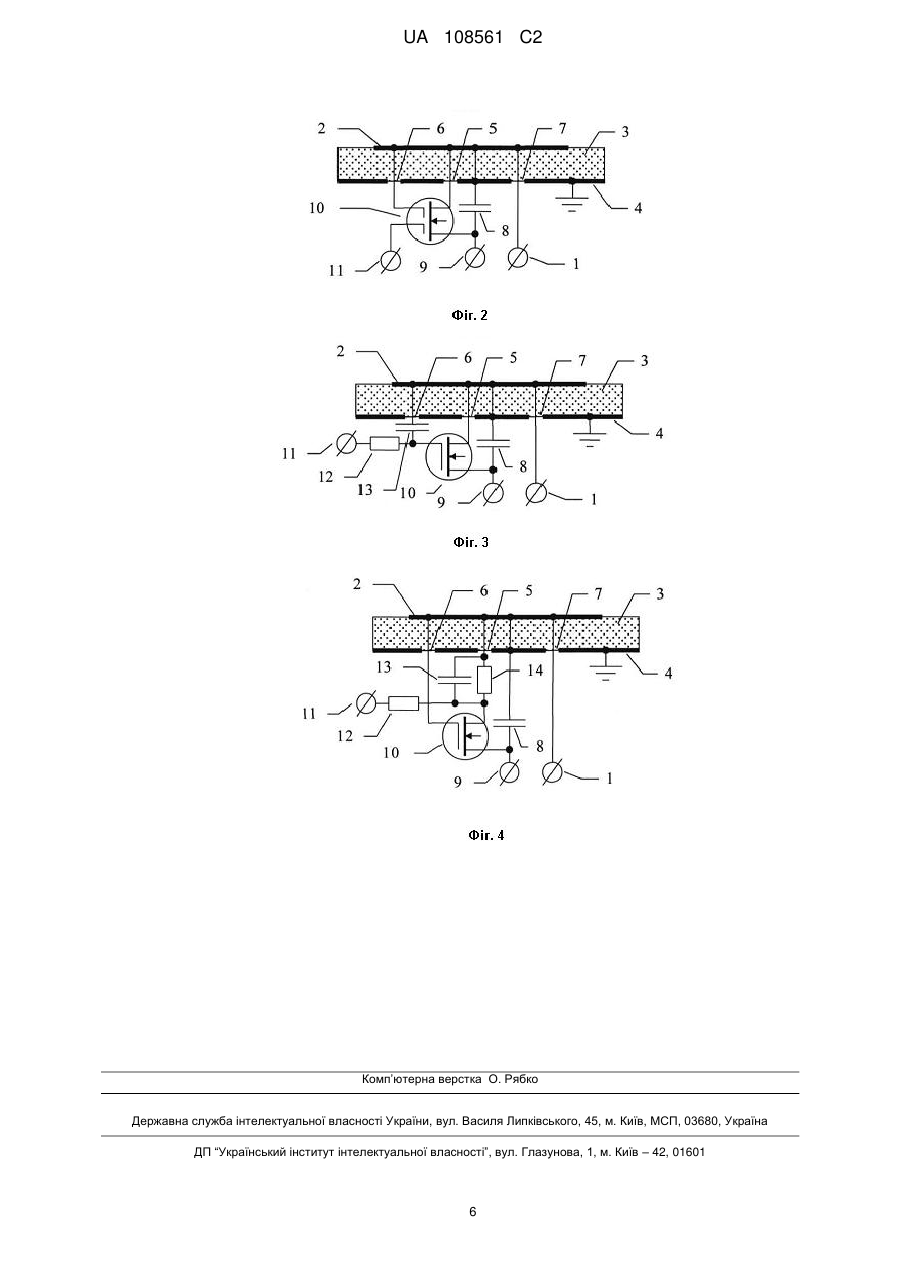

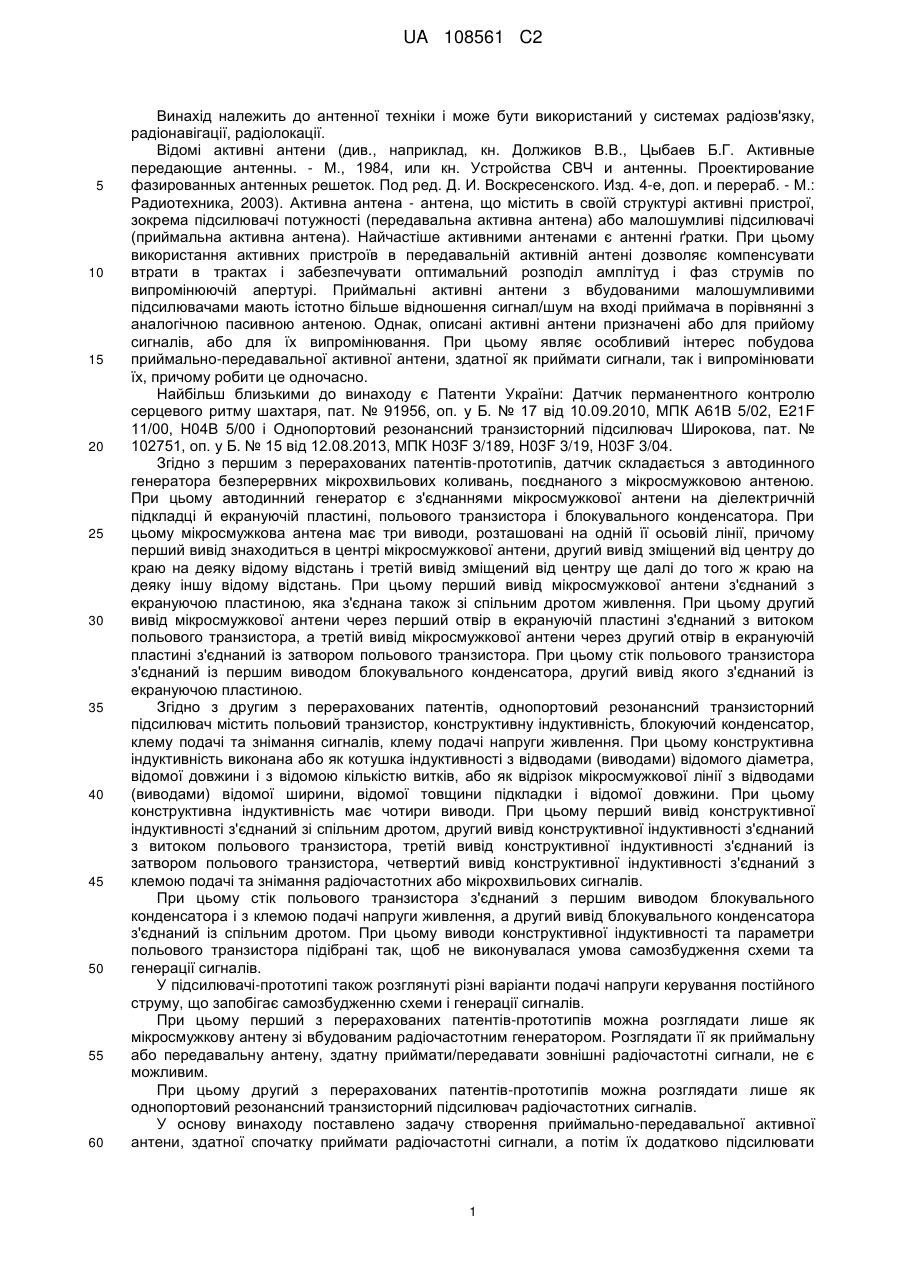

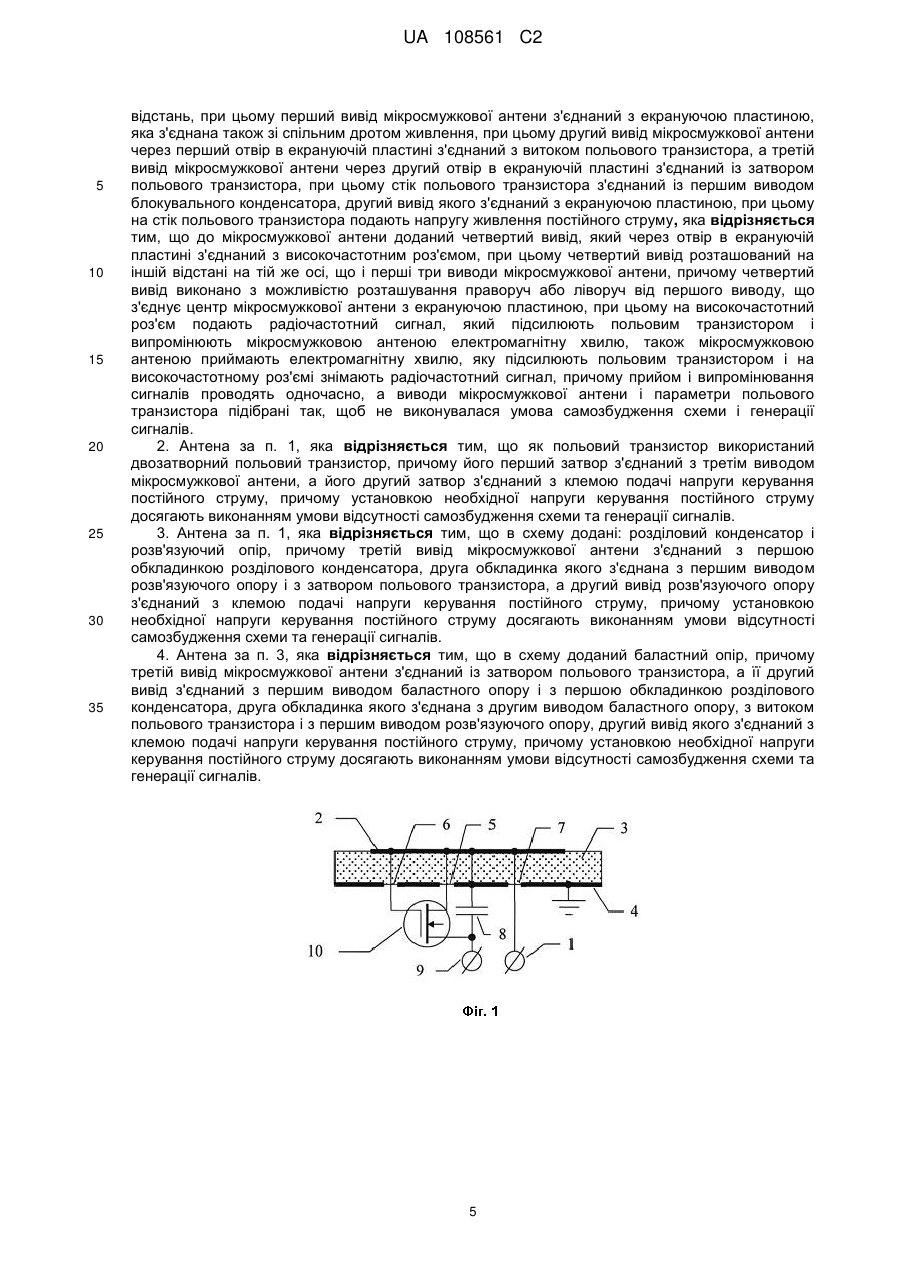

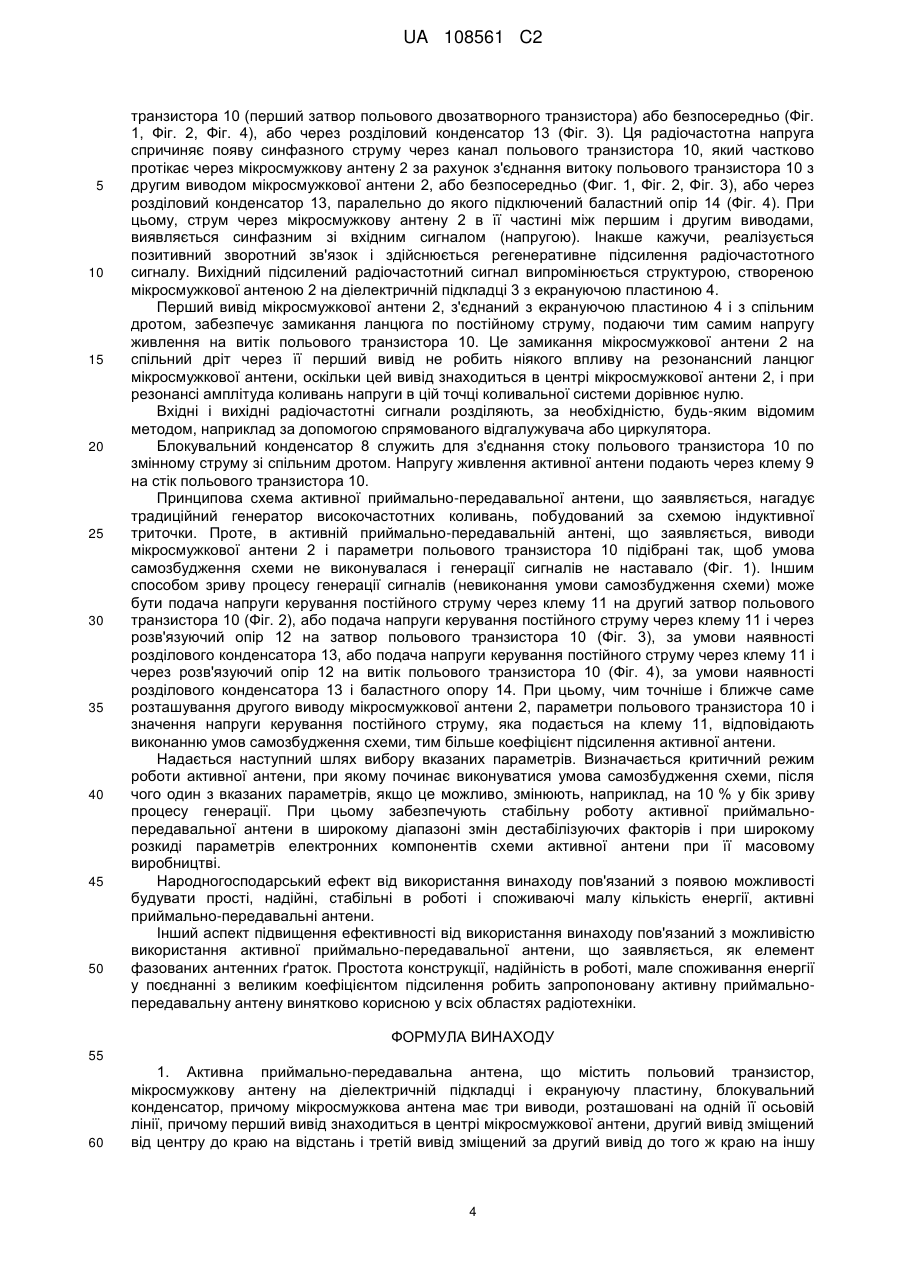

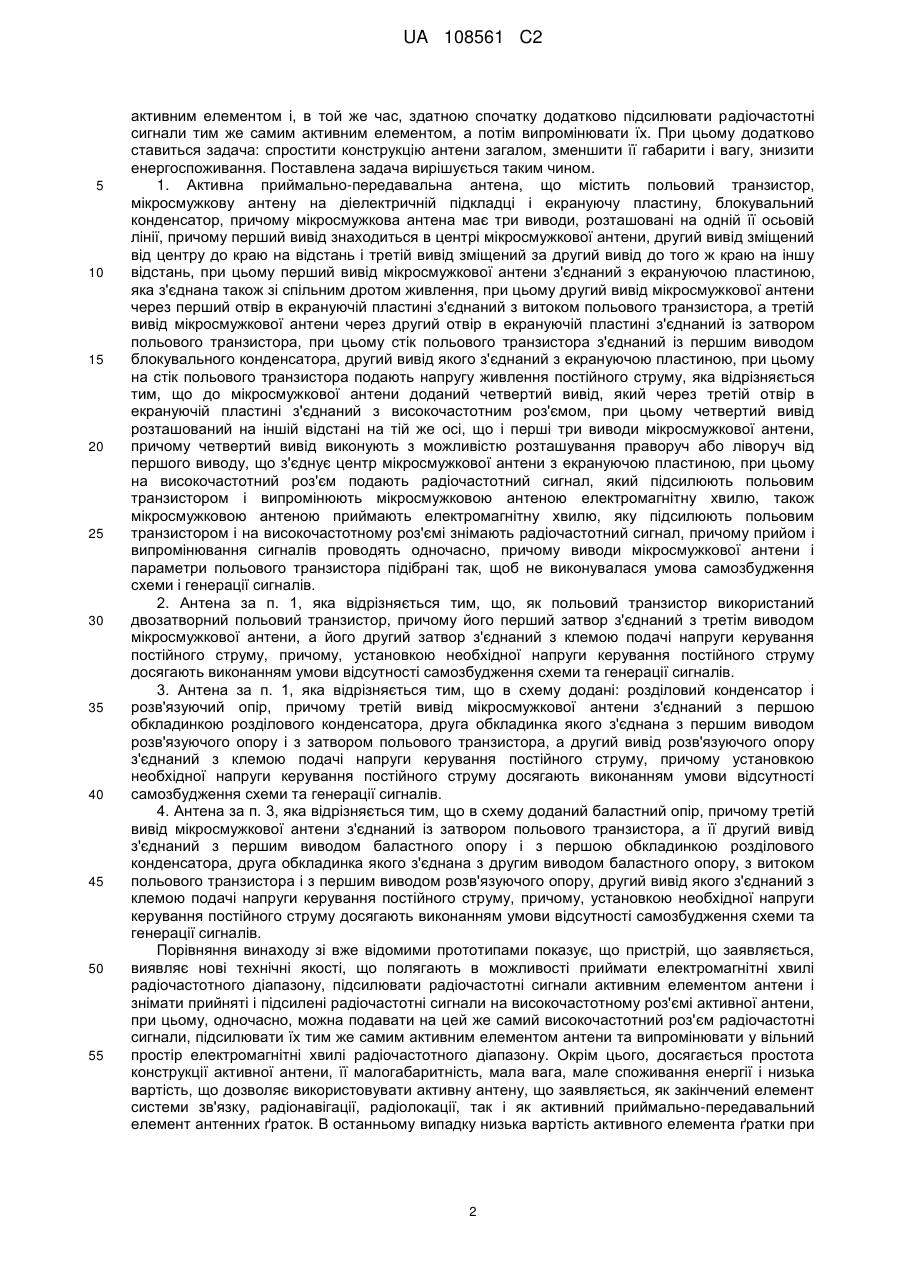

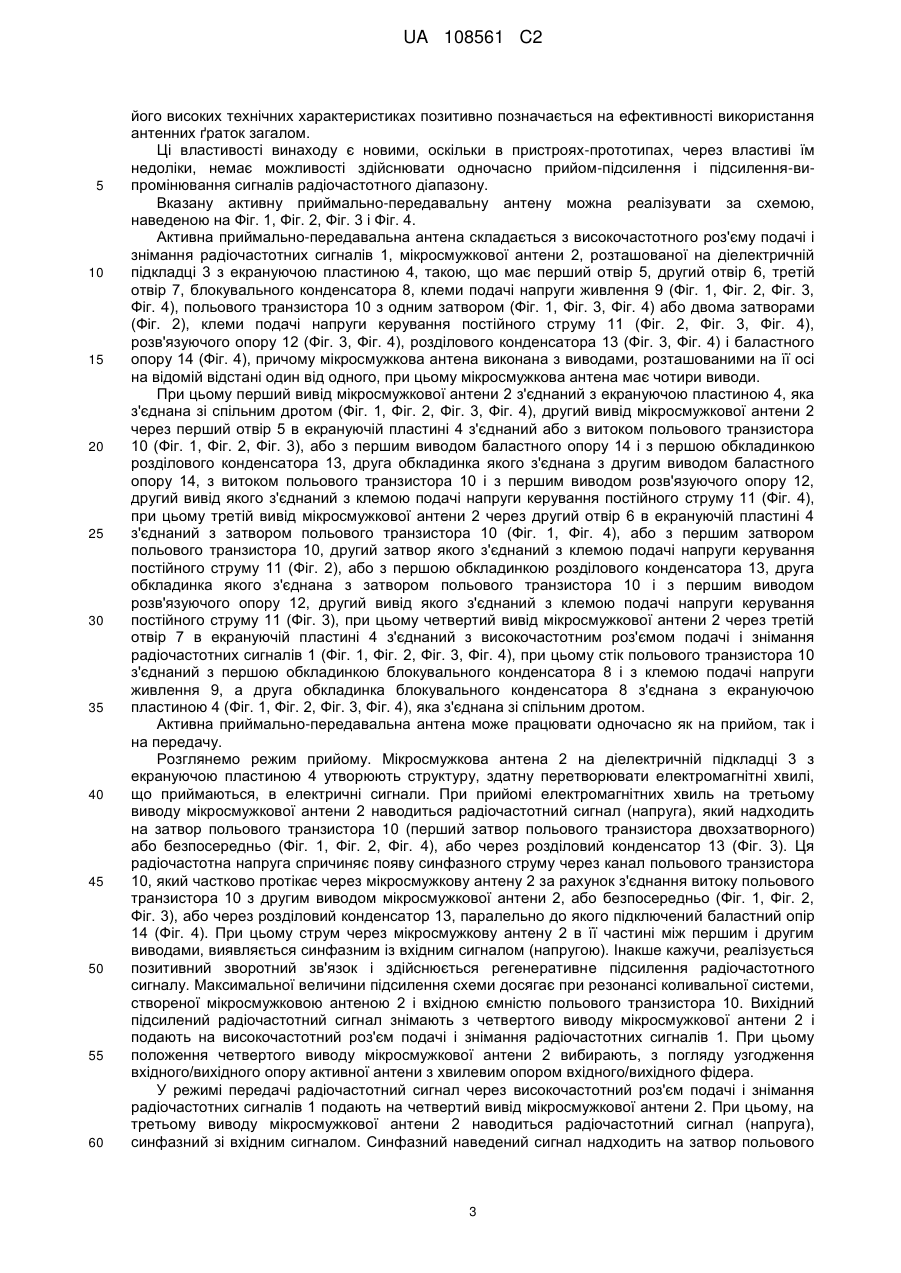

Реферат: Активна приймально-передавальна антена належить до антенної техніки і може бути використана в системах радіозв'язку, радіонавігації, радіолокації, і зокрема, при побудові антенних ґраток. Активна приймально-передавальна антена складається з польового транзистора, блокувального конденсатора і власно мікросмужкової антени на діелектричній підкладці з екрануючою пластиною. У мікросмужковій антені є виводи, які через отвори в екрануючій пластині з'єднані з польовим транзистором в різних схемних конфігураціях високочастотним роз'ємом подачі і знімання радіочастотних сигналів. З'єднання виводів мікросмужкової антени з польовим транзистором утворюють позитивний зворотний зв'язок, який забезпечує регенеративне підсилення сигналів. При цьому це підсилення здійснюється як тих сигналів, що приймаються антеною, і знімаються вже підсилені на високочастотному роз'ємі активної антени, так і сигналів, що подаються на цей високочастотний роз'єм, і далі підсилюються регенеративним підсилювачем з подальшим випромінюванням електромагнітних хвиль власно мікросмужковою антеною. Для усунення самозбудження схеми необхідно або підбирати параметри польового транзистора і місцеположення виводів мікросмужкової антени, або подавати зовнішню напруги керування постійного струму на польовий транзистор в різних схемних конфігураціях. Технічним результатом є створення приймально-передавальної активної антени, здатної спочатку приймати радіочастотні сигнали, а потім їх додатково підсилювати активним елементом і, в той же час, здатною спочатку додатково підсилювати радіочастотні сигнали тим же самим активним елементом, а потім випромінювати їх. При цьому досягається спрощення конструкції антени загалом, зменшення її габаритів і ваги та зниження енергоспоживання. UA 108561 C2 (12) UA 108561 C2 UA 108561 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до антенної техніки і може бути використаний у системах радіозв'язку, радіонавігації, радіолокації. Відомі активні антени (див., наприклад, кн. Должиков В.В., Цыбаев Б.Г. Активные передающие антенны. - Μ., 1984, или кн. Устройства СВЧ и антенны. Проектирование фазированных антенных решеток. Под ред. Д. И. Воскресенского. Изд. 4-е, доп. и перераб. - М.: Радиотехника, 2003). Активна антена - антена, що містить в своїй структурі активні пристрої, зокрема підсилювачі потужності (передавальна активна антена) або малошумливі підсилювачі (приймальна активна антена). Найчастіше активними антенами є антенні ґратки. При цьому використання активних пристроїв в передавальній активній антені дозволяє компенсувати втрати в трактах і забезпечувати оптимальний розподіл амплітуд і фаз струмів по випромінюючій апертурі. Приймальні активні антени з вбудованими малошумливими підсилювачами мають істотно більше відношення сигнал/шум на вході приймача в порівнянні з аналогічною пасивною антеною. Однак, описані активні антени призначені або для прийому сигналів, або для їх випромінювання. При цьому являє особливий інтерес побудова приймально-передавальної активної антени, здатної як приймати сигнали, так і випромінювати їх, причому робити це одночасно. Найбільш близькими до винаходу є Патенти України: Датчик перманентного контролю серцевого ритму шахтаря, пат. № 91956, оп. у Б. № 17 від 10.09.2010, МПК А61В 5/02, E21F 11/00, Н04В 5/00 і Однопортовий резонансний транзисторний підсилювач Широкова, пат. № 102751, оп. у Б. № 15 від 12.08.2013, МПК H03F 3/189, H03F 3/19, H03F 3/04. Згідно з першим з перерахованих патентів-прототипів, датчик складається з автодинного генератора безперервних мікрохвильових коливань, поєднаного з мікросмужковою антеною. При цьому автодинний генератор є з'єднаннями мікросмужкової антени на діелектричній підкладці й екрануючій пластині, польового транзистора і блокувального конденсатора. При цьому мікросмужкова антена має три виводи, розташовані на одній її осьовій лінії, причому перший вивід знаходиться в центрі мікросмужкової антени, другий вивід зміщений від центру до краю на деяку відому відстань і третій вивід зміщений від центру ще далі до того ж краю на деяку іншу відому відстань. При цьому перший вивід мікросмужкової антени з'єднаний з екрануючою пластиною, яка з'єднана також зі спільним дротом живлення. При цьому другий вивід мікросмужкової антени через перший отвір в екрануючій пластині з'єднаний з витоком польового транзистора, а третій вивід мікросмужкової антени через другий отвір в екрануючій пластині з'єднаний із затвором польового транзистора. При цьому стік польового транзистора з'єднаний із першим виводом блокувального конденсатора, другий вивід якого з'єднаний із екрануючою пластиною. Згідно з другим з перерахованих патентів, однопортовий резонансний транзисторний підсилювач містить польовий транзистор, конструктивну індуктивність, блокуючий конденсатор, клему подачі та знімання сигналів, клему подачі напруги живлення. При цьому конструктивна індуктивність виконана або як котушка індуктивності з відводами (виводами) відомого діаметра, відомої довжини і з відомою кількістю витків, або як відрізок мікросмужкової лінії з відводами (виводами) відомої ширини, відомої товщини підкладки і відомої довжини. При цьому конструктивна індуктивність має чотири виводи. При цьому перший вивід конструктивної індуктивності з'єднаний зі спільним дротом, другий вивід конструктивної індуктивності з'єднаний з витоком польового транзистора, третій вивід конструктивної індуктивності з'єднаний із затвором польового транзистора, четвертий вивід конструктивної індуктивності з'єднаний з клемою подачі та знімання радіочастотних або мікрохвильових сигналів. При цьому стік польового транзистора з'єднаний з першим виводом блокувального конденсатора і з клемою подачі напруги живлення, а другий вивід блокувального конденсатора з'єднаний із спільним дротом. При цьому виводи конструктивної індуктивності та параметри польового транзистора підібрані так, щоб не виконувалася умова самозбудження схеми та генерації сигналів. У підсилювачі-прототипі також розглянуті різні варіанти подачі напруги керування постійного струму, що запобігає самозбудженню схеми і генерації сигналів. При цьому перший з перерахованих патентів-прототипів можна розглядати лише як мікросмужкову антену зі вбудованим радіочастотним генератором. Розглядати її як приймальну або передавальну антену, здатну приймати/передавати зовнішні радіочастотні сигнали, не є можливим. При цьому другий з перерахованих патентів-прототипів можна розглядати лише як однопортовий резонансний транзисторний підсилювач радіочастотних сигналів. У основу винаходу поставлено задачу створення приймально-передавальної активної антени, здатної спочатку приймати радіочастотні сигнали, а потім їх додатково підсилювати 1 UA 108561 C2 5 10 15 20 25 30 35 40 45 50 55 активним елементом і, в той же час, здатною спочатку додатково підсилювати радіочастотні сигнали тим же самим активним елементом, а потім випромінювати їх. При цьому додатково ставиться задача: спростити конструкцію антени загалом, зменшити її габарити і вагу, знизити енергоспоживання. Поставлена задача вирішується таким чином. 1. Активна приймально-передавальна антена, що містить польовий транзистор, мікросмужкову антену на діелектричній підкладці і екрануючу пластину, блокувальний конденсатор, причому мікросмужкова антена має три виводи, розташовані на одній її осьовій лінії, причому перший вивід знаходиться в центрі мікросмужкової антени, другий вивід зміщений від центру до краю на відстань і третій вивід зміщений за другий вивід до того ж краю на іншу відстань, при цьому перший вивід мікросмужкової антени з'єднаний з екрануючою пластиною, яка з'єднана також зі спільним дротом живлення, при цьому другий вивід мікросмужкової антени через перший отвір в екрануючій пластині з'єднаний з витоком польового транзистора, а третій вивід мікросмужкової антени через другий отвір в екрануючій пластині з'єднаний із затвором польового транзистора, при цьому стік польового транзистора з'єднаний із першим виводом блокувального конденсатора, другий вивід якого з'єднаний з екрануючою пластиною, при цьому на стік польового транзистора подають напругу живлення постійного струму, яка відрізняється тим, що до мікросмужкової антени доданий четвертий вивід, який через третій отвір в екрануючій пластині з'єднаний з високочастотним роз'ємом, при цьому четвертий вивід розташований на іншій відстані на тій же осі, що і перші три виводи мікросмужкової антени, причому четвертий вивід виконують з можливістю розташування праворуч або ліворуч від першого виводу, що з'єднує центр мікросмужкової антени з екрануючою пластиною, при цьому на високочастотний роз'єм подають радіочастотний сигнал, який підсилюють польовим транзистором і випромінюють мікросмужковою антеною електромагнітну хвилю, також мікросмужковою антеною приймають електромагнітну хвилю, яку підсилюють польовим транзистором і на високочастотному роз'ємі знімають радіочастотний сигнал, причому прийом і випромінювання сигналів проводять одночасно, причому виводи мікросмужкової антени і параметри польового транзистора підібрані так, щоб не виконувалася умова самозбудження схеми і генерації сигналів. 2. Антена за п. 1, яка відрізняється тим, що, як польовий транзистор використаний двозатворний польовий транзистор, причому його перший затвор з'єднаний з третім виводом мікросмужкової антени, а його другий затвор з'єднаний з клемою подачі напруги керування постійного струму, причому, установкою необхідної напруги керування постійного струму досягають виконанням умови відсутності самозбудження схеми та генерації сигналів. 3. Антена за п. 1, яка відрізняється тим, що в схему додані: розділовий конденсатор і розв'язуючий опір, причому третій вивід мікросмужкової антени з'єднаний з першою обкладинкою розділового конденсатора, друга обкладинка якого з'єднана з першим виводом розв'язуючого опору і з затвором польового транзистора, а другий вивід розв'язуючого опору з'єднаний з клемою подачі напруги керування постійного струму, причому установкою необхідної напруги керування постійного струму досягають виконанням умови відсутності самозбудження схеми та генерації сигналів. 4. Антена за п. 3, яка відрізняється тим, що в схему доданий баластний опір, причому третій вивід мікросмужкової антени з'єднаний із затвором польового транзистора, а її другий вивід з'єднаний з першим виводом баластного опору і з першою обкладинкою розділового конденсатора, друга обкладинка якого з'єднана з другим виводом баластного опору, з витоком польового транзистора і з першим виводом розв'язуючого опору, другий вивід якого з'єднаний з клемою подачі напруги керування постійного струму, причому, установкою необхідної напруги керування постійного струму досягають виконанням умови відсутності самозбудження схеми та генерації сигналів. Порівняння винаходу зі вже відомими прототипами показує, що пристрій, що заявляється, виявляє нові технічні якості, що полягають в можливості приймати електромагнітні хвилі радіочастотного діапазону, підсилювати радіочастотні сигнали активним елементом антени і знімати прийняті і підсилені радіочастотні сигнали на високочастотному роз'ємі активної антени, при цьому, одночасно, можна подавати на цей же самий високочастотний роз'єм радіочастотні сигнали, підсилювати їх тим же самим активним елементом антени та випромінювати у вільний простір електромагнітні хвилі радіочастотного діапазону. Окрім цього, досягається простота конструкції активної антени, її малогабаритність, мала вага, мале споживання енергії і низька вартість, що дозволяє використовувати активну антену, що заявляється, як закінчений елемент системи зв'язку, радіонавігації, радіолокації, так і як активний приймально-передавальний елемент антенних ґраток. В останньому випадку низька вартість активного елемента ґратки при 2 UA 108561 C2 5 10 15 20 25 30 35 40 45 50 55 60 його високих технічних характеристиках позитивно позначається на ефективності використання антенних ґраток загалом. Ці властивості винаходу є новими, оскільки в пристроях-прототипах, через властиві їм недоліки, немає можливості здійснювати одночасно прийом-підсилення і підсилення-випромінювання сигналів радіочастотного діапазону. Вказану активну приймально-передавальну антену можна реалізувати за схемою, наведеною на Фіг. 1, Фіг. 2, Фіг. 3 і Фіг. 4. Активна приймально-передавальна антена складається з високочастотного роз'єму подачі і знімання радіочастотних сигналів 1, мікросмужкової антени 2, розташованої на діелектричній підкладці 3 з екрануючою пластиною 4, такою, що має перший отвір 5, другий отвір 6, третій отвір 7, блокувального конденсатора 8, клеми подачі напруги живлення 9 (Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4), польового транзистора 10 з одним затвором (Фіг. 1, Фіг. 3, Фіг. 4) або двома затворами (Фіг. 2), клеми подачі напруги керування постійного струму 11 (Фіг. 2, Фіг. 3, Фіг. 4), розв'язуючого опору 12 (Фіг. 3, Фіг. 4), розділового конденсатора 13 (Фіг. 3, Фіг. 4) і баластного опору 14 (Фіг. 4), причому мікросмужкова антена виконана з виводами, розташованими на її осі на відомій відстані один від одного, при цьому мікросмужкова антена має чотири виводи. При цьому перший вивід мікросмужкової антени 2 з'єднаний з екрануючою пластиною 4, яка з'єднана зі спільним дротом (Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4), другий вивід мікросмужкової антени 2 через перший отвір 5 в екрануючій пластині 4 з'єднаний або з витоком польового транзистора 10 (Фіг. 1, Фіг. 2, Фіг. 3), або з першим виводом баластного опору 14 і з першою обкладинкою розділового конденсатора 13,друга обкладинка якого з'єднана з другим виводом баластного опору 14, з витоком польового транзистора 10 і з першим виводом розв'язуючого опору 12, другий вивід якого з'єднаний з клемою подачі напруги керування постійного струму 11 (Фіг. 4), при цьому третій вивід мікросмужкової антени 2 через другий отвір 6 в екрануючій пластині 4 з'єднаний з затвором польового транзистора 10 (Фіг. 1, Фіг. 4), або з першим затвором польового транзистора 10, другий затвор якого з'єднаний з клемою подачі напруги керування постійного струму 11 (Фіг. 2), або з першою обкладинкою розділового конденсатора 13, друга обкладинка якого з'єднана з затвором польового транзистора 10 і з першим виводом розв'язуючого опору 12, другий вивід якого з'єднаний з клемою подачі напруги керування постійного струму 11 (Фіг. 3), при цьому четвертий вивід мікросмужкової антени 2 через третій отвір 7 в екрануючій пластині 4 з'єднаний з високочастотним роз'ємом подачі і знімання радіочастотних сигналів 1 (Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4), при цьому стік польового транзистора 10 з'єднаний з першою обкладинкою блокувального конденсатора 8 і з клемою подачі напруги живлення 9, а друга обкладинка блокувального конденсатора 8 з'єднана з екрануючою пластиною 4 (Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4), яка з'єднана зі спільним дротом. Активна приймально-передавальна антена може працювати одночасно як на прийом, так і на передачу. Розглянемо режим прийому. Мікросмужкова антена 2 на діелектричній підкладці 3 з екрануючою пластиною 4 утворюють структуру, здатну перетворювати електромагнітні хвилі, що приймаються, в електричні сигнали. При прийомі електромагнітних хвиль на третьому виводу мікросмужкової антени 2 наводиться радіочастотний сигнал (напруга), який надходить на затвор польового транзистора 10 (перший затвор польового транзистора двохзатворного) або безпосередньо (Фіг. 1, Фіг. 2, Фіг. 4), або через розділовий конденсатор 13 (Фіг. 3). Ця радіочастотна напруга спричиняє появу синфазного струму через канал польового транзистора 10, який частково протікає через мікросмужкову антену 2 за рахунок з'єднання витоку польового транзистора 10 з другим виводом мікросмужкової антени 2, або безпосередньо (Фіг. 1, Фіг. 2, Фіг. 3), або через розділовий конденсатор 13, паралельно до якого підключений баластний опір 14 (Фіг. 4). При цьому струм через мікросмужкову антену 2 в її частині між першим і другим виводами, виявляється синфазним із вхідним сигналом (напругою). Інакше кажучи, реалізується позитивний зворотний зв'язок і здійснюється регенеративне підсилення радіочастотного сигналу. Максимальної величини підсилення схеми досягає при резонансі коливальної системи, створеної мікросмужковою антеною 2 і вхідною ємністю польового транзистора 10. Вихідний підсилений радіочастотний сигнал знімають з четвертого виводу мікросмужкової антени 2 і подають на високочастотний роз'єм подачі і знімання радіочастотних сигналів 1. При цьому положення четвертого виводу мікросмужкової антени 2 вибирають, з погляду узгодження вхідного/вихідного опору активної антени з хвилевим опором вхідного/вихідного фідера. У режимі передачі радіочастотний сигнал через високочастотний роз'єм подачі і знімання радіочастотних сигналів 1 подають на четвертий вивід мікросмужкової антени 2. При цьому, на третьому виводу мікросмужкової антени 2 наводиться радіочастотний сигнал (напруга), синфазний зі вхідним сигналом. Синфазний наведений сигнал надходить на затвор польового 3 UA 108561 C2 5 10 15 20 25 30 35 40 45 50 транзистора 10 (перший затвор польового двозатворного транзистора) або безпосередньо (Фіг. 1, Фіг. 2, Фіг. 4), або через розділовий конденсатор 13 (Фіг. 3). Ця радіочастотна напруга спричиняє появу синфазного струму через канал польового транзистора 10, який частково протікає через мікросмужкову антену 2 за рахунок з'єднання витоку польового транзистора 10 з другим виводом мікросмужкової антени 2, або безпосередньо (Фиг. 1, Фіг. 2, Фіг. 3), або через розділовий конденсатор 13, паралельно до якого підключений баластний опір 14 (Фіг. 4). При цьому, струм через мікросмужкову антену 2 в її частині між першим і другим виводами, виявляється синфазним зі вхідним сигналом (напругою). Інакше кажучи, реалізується позитивний зворотний зв'язок і здійснюється регенеративне підсилення радіочастотного сигналу. Вихідний підсилений радіочастотний сигнал випромінюється структурою, створеною мікросмужкової антеною 2 на діелектричній підкладці 3 з екрануючою пластиною 4. Перший вивід мікросмужкової антени 2, з'єднаний з екрануючою пластиною 4 і з спільним дротом, забезпечує замикання ланцюга по постійному струму, подаючи тим самим напругу живлення на витік польового транзистора 10. Це замикання мікросмужкової антени 2 на спільний дріт через її перший вивід не робить ніякого впливу на резонансний ланцюг мікросмужкової антени, оскільки цей вивід знаходиться в центрі мікросмужкової антени 2, і при резонансі амплітуда коливань напруги в цій точці коливальної системи дорівнює нулю. Вхідні і вихідні радіочастотні сигнали розділяють, за необхідністю, будь-яким відомим методом, наприклад за допомогою спрямованого відгалужувача або циркулятора. Блокувальний конденсатор 8 служить для з'єднання стоку польового транзистора 10 по змінному струму зі спільним дротом. Напругу живлення активної антени подають через клему 9 на стік польового транзистора 10. Принципова схема активної приймально-передавальної антени, що заявляється, нагадує традиційний генератор високочастотних коливань, побудований за схемою індуктивної триточки. Проте, в активній приймально-передавальній антені, що заявляється, виводи мікросмужкової антени 2 і параметри польового транзистора 10 підібрані так, щоб умова самозбудження схеми не виконувалася і генерації сигналів не наставало (Фіг. 1). Іншим способом зриву процесу генерації сигналів (невиконання умови самозбудження схеми) може бути подача напруги керування постійного струму через клему 11 на другий затвор польового транзистора 10 (Фіг. 2), або подача напруги керування постійного струму через клему 11 і через розв'язуючий опір 12 на затвор польового транзистора 10 (Фіг. 3), за умови наявності розділового конденсатора 13, або подача напруги керування постійного струму через клему 11 і через розв'язуючий опір 12 на витік польового транзистора 10 (Фіг. 4), за умови наявності розділового конденсатора 13 і баластного опору 14. При цьому, чим точніше і ближче саме розташування другого виводу мікросмужкової антени 2, параметри польового транзистора 10 і значення напруги керування постійного струму, яка подається на клему 11, відповідають виконанню умов самозбудження схеми, тим більше коефіцієнт підсилення активної антени. Надається наступний шлях вибору вказаних параметрів. Визначається критичний режим роботи активної антени, при якому починає виконуватися умова самозбудження схеми, після чого один з вказаних параметрів, якщо це можливо, змінюють, наприклад, на 10 % у бік зриву процесу генерації. При цьому забезпечують стабільну роботу активної приймальнопередавальної антени в широкому діапазоні змін дестабілізуючих факторів і при широкому розкиді параметрів електронних компонентів схеми активної антени при її масовому виробництві. Народногосподарський ефект від використання винаходу пов'язаний з появою можливості будувати прості, надійні, стабільні в роботі і споживаючі малу кількість енергії, активні приймально-передавальні антени. Інший аспект підвищення ефективності від використання винаходу пов'язаний з можливістю використання активної приймально-передавальної антени, що заявляється, як елемент фазованих антенних ґраток. Простота конструкції, надійність в роботі, мале споживання енергії у поєднанні з великим коефіцієнтом підсилення робить запропоновану активну приймальнопередавальну антену винятково корисною у всіх областях радіотехніки. ФОРМУЛА ВИНАХОДУ 55 60 1. Активна приймально-передавальна антена, що містить польовий транзистор, мікросмужкову антену на діелектричній підкладці і екрануючу пластину, блокувальний конденсатор, причому мікросмужкова антена має три виводи, розташовані на одній її осьовій лінії, причому перший вивід знаходиться в центрі мікросмужкової антени, другий вивід зміщений від центру до краю на відстань і третій вивід зміщений за другий вивід до того ж краю на іншу 4 UA 108561 C2 5 10 15 20 25 30 35 відстань, при цьому перший вивід мікросмужкової антени з'єднаний з екрануючою пластиною, яка з'єднана також зі спільним дротом живлення, при цьому другий вивід мікросмужкової антени через перший отвір в екрануючій пластині з'єднаний з витоком польового транзистора, а третій вивід мікросмужкової антени через другий отвір в екрануючій пластині з'єднаний із затвором польового транзистора, при цьому стік польового транзистора з'єднаний із першим виводом блокувального конденсатора, другий вивід якого з'єднаний з екрануючою пластиною, при цьому на стік польового транзистора подають напругу живлення постійного струму, яка відрізняється тим, що до мікросмужкової антени доданий четвертий вивід, який через отвір в екрануючій пластині з'єднаний з високочастотним роз'ємом, при цьому четвертий вивід розташований на іншій відстані на тій же осі, що і перші три виводи мікросмужкової антени, причому четвертий вивід виконано з можливістю розташування праворуч або ліворуч від першого виводу, що з'єднує центр мікросмужкової антени з екрануючою пластиною, при цьому на високочастотний роз'єм подають радіочастотний сигнал, який підсилюють польовим транзистором і випромінюють мікросмужковою антеною електромагнітну хвилю, також мікросмужковою антеною приймають електромагнітну хвилю, яку підсилюють польовим транзистором і на високочастотному роз'ємі знімають радіочастотний сигнал, причому прийом і випромінювання сигналів проводять одночасно, а виводи мікросмужкової антени і параметри польового транзистора підібрані так, щоб не виконувалася умова самозбудження схеми і генерації сигналів. 2. Антена за п. 1, яка відрізняється тим, що як польовий транзистор використаний двозатворний польовий транзистор, причому його перший затвор з'єднаний з третім виводом мікросмужкової антени, а його другий затвор з'єднаний з клемою подачі напруги керування постійного струму, причому установкою необхідної напруги керування постійного струму досягають виконанням умови відсутності самозбудження схеми та генерації сигналів. 3. Антена за п. 1, яка відрізняється тим, що в схему додані: розділовий конденсатор і розв'язуючий опір, причому третій вивід мікросмужкової антени з'єднаний з першою обкладинкою розділового конденсатора, друга обкладинка якого з'єднана з першим виводом розв'язуючого опору і з затвором польового транзистора, а другий вивід розв'язуючого опору з'єднаний з клемою подачі напруги керування постійного струму, причому установкою необхідної напруги керування постійного струму досягають виконанням умови відсутності самозбудження схеми та генерації сигналів. 4. Антена за п. 3, яка відрізняється тим, що в схему доданий баластний опір, причому третій вивід мікросмужкової антени з'єднаний із затвором польового транзистора, а її другий вивід з'єднаний з першим виводом баластного опору і з першою обкладинкою розділового конденсатора, друга обкладинка якого з'єднана з другим виводом баластного опору, з витоком польового транзистора і з першим виводом розв'язуючого опору, другий вивід якого з'єднаний з клемою подачі напруги керування постійного струму, причому установкою необхідної напруги керування постійного струму досягають виконанням умови відсутності самозбудження схеми та генерації сигналів. 5 UA 108561 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
