Приймально-передавальна система радіотелефонного зв’язку і спосіб приймання рч-сигналу

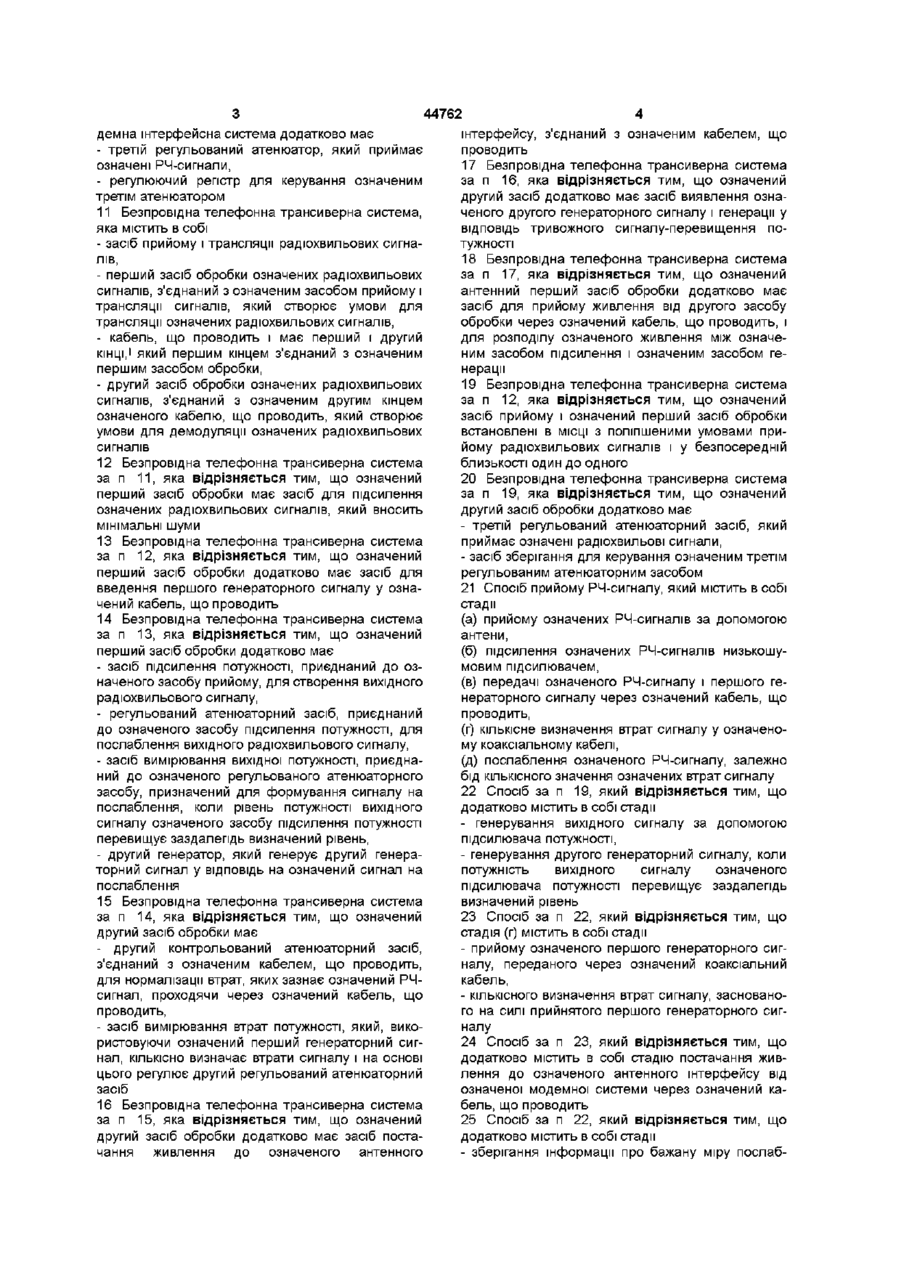

1 Безпровідна телефонна трансиверна система, яка містить в собі - антену для прийому радіочастотних (РЧ) сигналів, - антенний інтерфейс, з'єднаний з означеною антеною і призначений для обробки означених РЧсигналів, - коаксіальний кабель з першим і другим кінцями, у якому означений перший кінець приєднано до означеного антенного інтерфейсу, - модемну штерфейсну систему для обробки означених РЧ-сигналів, до якої приєднано означений другий кінець означеного коаксіального кабелю 2 Безпровідна телефонна трансиверна система за п 1, яка відрізняється тим, що означений антенний інтерфейс містить в собі низькошумовий підсилювач, який підсилює означені РЧ-сигнали, вносячи мінімальні шуми 3 Безпровідна телефонна трансиверна система за п 2, яка відрізняється тим, що означений антенний інтерфейс додатково має перший генератор, з'єднаний з означеним коаксіальним кабелем, який надсилає у означений коаксіальний кабель перший генераторний сигнал 4 Безпровідна телефонна трансиверна система за п 2, яка відрізняється тим, що означений антенний інтерфейс додатково має - підсилювач потужності, приєднаний до означеної антени, який створює вихідний РЧ-сигнал, - регульований атенюатор, приєднаний до означеного підсилювача потужності, призначений для послаблення вихідного РЧ-сигналу, - схему вимірювання вихідної потужності для керування означеним регульованим атенюатором і для формування сигналу на послаблення, коли рівень потужності вихідного сигналу означеного Підсилювача потужності перевищує заздалегідь визначений рівень, - другий генератор, який генерує другий генераторний сигнал у ВІДПОВІДЬ на означений сигнал на послаблення 5 Безпровідна телефонна трансиверна система за п 4, яка відрізняється тим, що означена модемна штерфейсна система має другий контрольований атенюатор, з'єднаний з означеним коаксіальним кабелем для нормалізації втрат, яких зазнає означений РЧ-сигнал, проходячи через означений коаксіальний кабель , - схему вимірювання втрат потужності, яка, використовуючи означений перший генераторний сигнал, КІЛЬКІСНО визначає втрати сигналу і на основі цього регулює другий регульований атенюатор 6 Безпровідна телефонна трансиверна система за п 5, яка відрізняється тим, що означена модемна штерфейсна система додатково має джерело живлення, яке з'єднане з означеним коаксіальним кабелем і постачає живлення постійним струмом до означеного антенного інтерфейсу 7 Безпровідна телефонна трансиверна система за п 6, яка відрізняється тим, що означена модемна штерфейсна система додатково має тривожний датчик потужності для виявлення означеного другого генераторного сигналу і генерації у ВІДПОВІДЬ тривожного сигналу перевищення потужності 8 Безпровідна телефонна трансиверна система за п 7, яка відрізняється тим, що означений антенний інтерфейс додатково має схему розподілу живлення, яка через означений коаксіальний кабель одержує означене живлення постійним струмом від означеної модемної штерфейсної системи і розподіляє означене живлення 9 Безпровідна телефонна трансиверна система за п 2, яка відрізняється тим, що означений антенний інтерфейс і означена антена встановлені в МІСЦІ з поліпшеними умовами прийому РЧ-сигналів і у безпосередній близькості один до одного 10 Безпровідна телефонна трансиверна система за п 2, яка відрізняється тим, що означена мо О (О 44762 демна штерфейсна система додатково має інтерфейсу, з'єднаний з означеним кабелем, що проводить - третій регульований атенюатор, який приймає означені РЧ-сигнали, 17 Безпровідна телефонна трансиверна система - регулюючий регістр для керування означеним за п 16, яка відрізняється тим, що означений третім атенюатором другий засіб додатково має засіб виявлення означеного другого генераторного сигналу і генерації у 11 Безпровідна телефонна трансиверна система, ВІДПОВІДЬ тривожного сигналу-перевищення пояка містить в собі тужності - засіб прийому і трансляції радіохвильових сигналів, 18 Безпровідна телефонна трансиверна система за п 17, яка відрізняється тим, що означений - перший засіб обробки означених радіохвильових антенний перший засіб обробки додатково має сигналів, з'єднаний з означеним засобом прийому і засіб для прийому живлення від другого засобу трансляції сигналів, який створює умови для обробки через означений кабель, що проводить, і трансляції означених радіохвильових сигналів, для розподілу означеного живлення між означе- кабель, що проводить і має перший і другий ним засобом підсилення і означеним засобом геКІНЦІ,і який першим кінцем з'єднаний з означеним нерації першим засобом обробки, - другий засіб обробки означених радіохвильових 19 Безпровідна телефонна трансиверна система сигналів, з'єднаний з означеним другим кінцем за п 12, яка відрізняється тим, що означений означеного кабелю, що проводить, який створює засіб прийому і означений перший засіб обробки умови для демодуляції означених радіохвильових встановлені в МІСЦІ З поліпшеними умовами присигналів йому радіохвильових сигналів і у безпосередній близькості один до одного 12 Безпровідна телефонна трансиверна система за п 11, яка відрізняється тим, що означений 20 Безпровідна телефонна трансиверна система перший засіб обробки має засіб для підсилення за п 19, яка відрізняється тим, що означений означених радіохвильових сигналів, який вносить другий засіб обробки додатково має мінімальні шуми - третій регульований атенюаторний засіб, який приймає означені радіохвильові сигнали, 13 Безпровідна телефонна трансиверна система за п 12, яка відрізняється тим, що означений - засіб зберігання для керування означеним третім перший засіб обробки додатково має засіб для регульованим атенюаторним засобом введення першого генераторного сигналу у озна21 Спосіб прийому РЧ-сигналу, який містить в собі чений кабель, що проводить стадії 14 Безпровідна телефонна трансиверна система (а) прийому означених РЧ-сигналів за допомогою за п 13, яка відрізняється тим, що означений антени, перший засіб обробки додатково має (б) підсилення означених РЧ-сигналів низькошумовим підсилювачем, - засіб підсилення потужності, приєднаний до означеного засобу прийому, для створення вихідного (в) передачі означеного РЧ-сигналу і першого герадіохвильового сигналу, нераторного сигналу через означений кабель, що проводить, - регульований атенюаторний засіб, приєднаний до означеного засобу підсилення потужності, для (г) кількісне визначення втрат сигналу у означенопослаблення вихідного радіохвильового сигналу, му коаксіальному кабелі, - засіб вимірювання вихідної потужності, приєдна(д) послаблення означеного РЧ-сигналу, залежно ний до означеного регульованого атенюаторного бід КІЛЬКІСНОГО значення означених втрат сигналу засобу, призначений для формування сигналу на 22 Спосіб за п 19, який відрізняється тим, що послаблення, коли рівень потужності вихідного додатково містить в собі стадії сигналу означеного засобу підсилення потужності - генерування вихідного сигналу за допомогою перевищує заздалегідь визначений рівень, підсилювача потужності, - другий генератор, який генерує другий генера- генерування другого генераторний сигналу, коли торний сигнал у ВІДПОВІДЬ на означений сигнал на потужність вихідного сигналу означеного послаблення підсилювача потужності перевищує заздалегідь визначений рівень 15 Безпровідна телефонна трансиверна система за п 14, яка відрізняється тим, що означений 23 Спосіб за п 22, який відрізняється тим, що другий засіб обробки має стадія (г) містить в собі стадії - другий контрольований атенюаторний засіб, - прийому означеного першого генераторного сигз'єднаний з означеним кабелем, що проводить, налу, переданого через означений коаксіальний для нормалізації втрат, яких зазнає означений РЧкабель, сигнал, проходячи через означений кабель, що - КІЛЬКІСНОГО визначення втрат сигналу, заснованопроводить, го на силі прийнятого першого генераторного сигналу - засіб вимірювання втрат потужності, який, використовуючи означений перший генераторний сиг24 Спосіб за п 23, який відрізняється тим, що нал, КІЛЬКІСНО визначає втрати сигналу і на основі додатково містить в собі стадію постачання живцього регулює другий регульований атенюаторний лення до означеного антенного інтерфейсу від засіб означеної модемної системи через означений кабель, що проводить 16 Безпровідна телефонна трансиверна система 25 Спосіб за п 22, який відрізняється тим, що за п 15, яка відрізняється тим, що означений додатково містить в собі стадії другий засіб обробки додатково має засіб постачання живлення до означеного антенного - зберігання інформації про бажану міру послаб 44762 лення, - постійного послаблення означеного РЧ-сигналу Винахід відноситься до безпровідного зв'язку, зокрема, до радіочастотних (РЧ) трансіверних систем для безпровідного зв'язку, які являють собою інтерфейс між РЧ сигналами і цифровими модемами Безпровідні телефонні системи забезпечують телефонний зв'язок завдяки використанню абонентського пристрою і базової станції, які встановлюють між собою зв'язок за допомогою РЧ сигналів Абонентський пристрій являє собою інтерфейс між індивідуумом, якого називають абонентом, і базовою станцією, а базова станція є інтерфейсом між абонентським пристроєм і центром обробки викликів У сотових безпровідних телефонних системах використовуються кілька базових станцій, розміщених у певній області, що дає можливість зробити абонентський пристрій мобільним Абонентський пристрій часто нагадує компактну телефонну слухавку з антеною, і абонент звичайно носить його з собою і використовує для того, щоб робити і приймати телефонні виклики Цифрові безпровідні телефонні системи під час сеансу зв'язку обробляють і передають дані у різні спеціальні способи з метою використати наявну смугу РЧ більш ефективно, ніж аналогові безпровідні телефонні системи Така обробка потребує, щоб абонентський пристрій цифрової безпровідної телефонної системи мав модем, здатний перетворювати мову і дані з аналогової форми у цифрову і назад, і РЧ трансіверну систему з антеною та схемою обробки РЧ сигналу Модем конфігурують так, щоб належним чином демодулювати сигнали, які надходять від трансіверної системи і мають рівень (у децибелах), що відповідає діапазону можливих відстаней від базової станції до працюючих абонентських пристроїв У добре відомих цифрових безпровідних системах зв'язку з використанням паралельного доступу з кодовим ущільненням каналів (ПДКУ) для підвищення ефективності використання смуги РЧ сигналам, якими здійснюється зв'язок, надають форму з розширеним спектром шляхом використання розширюючого коду У деяких цифрових безпровідних системах зв'язку силу сигналу, що транслюється, суттєво і контрольовано змінюють під час трансляції, щоб знизити інтерференцію між сигналами від різних абонентських пристроїв Це дозволяє здійснювати максимальну КІЛЬКІСТЬ сеансів зв'язку у конкретній смузі РЧ 3 причини таких суттєвих змін потужності, однак, виникає необхідність обмежувати потужність, щоб запобігти пошкоджень трансіверної системи внаслідок перевантаження Таке обмеження потужності описане у документації до заявки на патент США 08/203 151 від 3 03 1993 на ім'я правонаступників цього патенту Як обмеження потужності, так і керування потужністю потребують взаємодії між модемом і ВЧ трансіверною системою шляхом обміну керуючими сигналами, оскільки обидва вони беруть участь у 6 ВІДПОВІДНО до означеної збереженої інформації визначенні сили ВЧ сигналу, що транслюється Трансіверна система і модем, що створюють абонентський пристрій цифрової безпровідної системи зв'язку, звичайно працюють у безпосередній близькості один до одного Це зумовлюється у першу чергу вимогою компактності, необхідною для мобільності, яка традиційно була головною перевагою безпровідних телефонних систем Компактність дає, однак, і ІНШІ переваги Однією з переваг є те, що чутливість до змін у середовищі знижується завдяки малим відстаням між системами абонентського пристрою Це знижує можливість впливу параметрів середовища на роботу абонентського пристрою Ще одною перевагою є безпосередня близькість схеми обробки сигналів у трансферній системі до антени, що дозволяє обробляти сигнали (Rx), прийняті антеною, з мінімально можливими втратами і мінімальними шумами Нарешті, компактність абонентського пристрою полегшує обмін керуючими сигналами між модемом і трансіверною системою і це дозволяє цим системам разом здійснювати різні функції, включаючи згадане вище обмеження потужності у Обезпровідних системах з ПДКУ Компактна конфігурація абонентського пристрою, однак, не обов'язково забезпечує оптимальні передачу та прийом РЧ сигналів, якими здійснюється безпровідний зв'язок Це зумовлено тим, що у нормальних умовах використання абонентський пристрій знаходиться поблизу абонента, а абонент часто знаходиться у місцях з поганими умовами для передачі та прийому ВЧ сигналів, зокрема, у приміщенні або поза горою 3 такими неоптимальними особливостями трансіверної системи, однак, можна миритися завдяки перевагам компактності абонентського пристрою, згаданим вище, в тому числі мобільності У деяких безпровідних системах зв'язку, проте, мобільність не є головною вимогою Таку систему описано у документації до заявки на патент (на розгляді) за серійним номером 08/382472, поданої 31 01 1995, на ім'я правонаступника цього винаходу Концентрована абонентська система (КАС) забезпечує телефонне обслуговування з зниженою вартістю порівняно з існуючими телефонними системами і, використовуючи РЧ сигнали, створює інтерфейс між базовою станцією і багатьма абонентами за допомогою загальної для них групи модемів і трансіверної системи У бажаному втіленні у абонентській системі використані модеми того ж типу, що і у існуючих мобільних абонентських пристроях і це призводить до зниження вартості розгортання КАС Під час експлуатації КАС може бути розташована стаціонарно на тій же або більшій відстані від базової станції, ніж мобільні абонентські пристрої існуючих систем Це зумовлено тим, що КАС призначено для забезпечення дешевого стаціонарного телефонного обслуговування як у місцевостях, де є мобільне те 8 44762 лефонне обслуговування, так і там, де його нема, ймає сигнал, що змінюється, від антенного інтертобто за умов як наявності, так і відсутності близьфейсу, а також атенюатор, керований детектором кої базової станції У бажаному втіленні КАС пеДиференційний інтегратор, що входить до складу редбачається використання ПДКУ системи виявлення втрати сигналу, визначає різОскільки КАС працює стаціонарно, не виникає ницю між змінним сигналом і еталонним сигналом, потреби у компактності, як це має місце для існуюі, таким чином, втрати сигналів Rx та Тх залишачих мобільних абонентських пристроїв Таким чиються незмінними або "нормалізованими" ном, умови для зв'язку КАС можуть бути поліпшені На додаток до цього від модемної штерфейсвстановленням антени на відстані від абонента, а ноі системи до антенного інтерфейсу по коаксіасаме там, де умови для прийому/передачі РЧ сигльному кабелю надходить живлення постійним налів найкращі Для того, щоб така підсистема струмом, що дає змогу легко встановлювати анбула ефективною у цифрових безпровідних систенний інтерфейс, керуючись тільки вимогами оптемах, бажано, щоб така менш компактна підсистимального прийому і не турбуючись про живлентема мала додаткові переваги, притаманні компакня Антенний інтерфейс дозволяє багатьом тним конфігураціям Ці переваги включають модемам надсилати сигнал, використовуючи єдиспрощення обміну керуючими сигналами міжтранний підсилювач потужності, завдяки наявності сиссіверною і модемною системами, близькість схеми теми обмеження максимальної потужності, яка обробки РЧ сигналів до антени у трансіверніи сисвизначає, коли сигнал, що надходить, перевищує темі, а також можливість працювати у різних отоможливість підсилювача потужності передавача, і чуючих умовах Таким чином, бажано мати трансінадсилає у цьому випадку тривожний сигнал до верну систему, яка може забезпечити ці переваги модемної штерфейсної системи, яка може сповісодночасно з оптимальним розташуванням антени тити про це КАС Крім того, оскільки у бажаному втіленні КАС з меСкорочений опис креслень тою зниження вартості використано цифрові моДля кращого розуміння особливостей, мети та деми з стандартних мобільних абонентських припереваг винаходу далі йде детальний опис з посистроїв і при цьому вона може працювати на ланнями на креслення з єдиною системою познабільших відстанях від базової станції, бажано тачень, у яких кож, щоб така трансіверна система регулювала фіг 1 містить схему сотової телефонної сиссилу сигналу Rx ВІДПОВІДНО ДО рівнів, з якими матеми, конфігурованої згідно з одним з втілень виють працювати модеми, забезпечуючи цим наленаходу, жну обробку сигналів модемами фіг 2 містить блок-схему контролера КАС, Суть винаходу конфігурованого згідно з описаним втіленням винаходу, З урахуванням згаданого вище далі наведено опис трансіверної системи для КАС, яка уможливфіг 3 містить блок-схему антенного інтерфейлює розташування антени у МІСЦІ оптимальних су і антени, конфігурованих згідно з описаним втіумов прийому і може взаємодіяти з існуючими або ленням, мінімально модифікованими цифровими модемафіг 4 містить блок-схему модемної штерфейми Трансіверна система містить в собі антену, сної системи, конфігурованої згідно з описаним антенний інтерфейс і модемну штерфейсну сисвтіленням винаходу тему, з'єднані коаксіальним кабелем Антену розДетальний опис бажаного втілення ташовано у МІСЦІ з оптимальними умовами прийоОписано спосіб і пристрій для забезпечення му, наприклад, на даху будинку і у безпосередній РЧ інтерфейсу КАС і при цьому вважається, що у близькості до антенного інтерфейсу Антенний сотовій цифровій телефонній системі використоінтерфейс коаксіальним кабелем з'єднаний з мовується ПДКУ Спеціалісту зрозуміло, що винахід демною штерфейсною системою, яку розміщено може бути втілений з різними системами радіоусередині будинку, що забезпечує легкий доступ зв'язку з цифровою або аналоговою модуляцією і для обслуговування і змін конфігурації, а також однією або багатьма базовими станціями, вклюможливість з'єднання з рештою елементів КАС чаючи супутникові системи Крім того, хоча у описі передбачено використання коаксіального кабелю, Щоб зробити можливим використання модеІНШІ засоби провідного зв'язку також можуть бути мів, що використовуються у існуючих мобільних застосовані У багатьох інших випадках змінне абонентських пристроях, для демодуляції ВЧ сигпослаблення певних сигналів впроваджується, налів, прийнятих антеною, модемна інтерфейсна щоб одержати потрібний рівень (дБ) сигналу Зросистема має два регульованих атенюатори і атезуміло, що тієї ж мети можна досягти, змінюючи нюаторний регістр, призначені для зменшення підсилення сигналів Крім того, далі у блочній фосили прийнятого сигналу у випадках, коли КАС рмі представлені ІНШІ добре ВІДОМІ інтерфейси та розміщено поблизу базової станції, або для пересистеми Це зроблено для того, щоб запобігти дачі цього сигнал без послаблення, коли КАС зайвого ускладнення опису винаходу більш віддалена Як тільки КАС встановлено, то у випадку зміни умов середовища система виявленНа фіг 1 зображено сотову телефонну систеня втрати сигналу КІЛЬКІСНО визначає втрати сили му, конфігуровану згідно з одним з втілень винаприйнятого (Rx) сигналу перед його подачею до ходу Трансівер 102 базової станції обмінюється модемів, а також сигналу, призначеного для РЧ сигналами з комунікаційними пристроями 100 і трансляції (Тх), перед подачею його до антени 112 У бажаному втіленні ці РЧ сигнали модульоСистема виявлення втрат сигналу містить в собі вані згідно з процедурами ПДКУ, описаними у додетектор, який встановлено у модемній штерфейкументації до патентів США 4901307 ('307) та сній системі і який по коаксіальному кабелю при5103459 (459) на ім'я правонаступників цього ви 44762 10 льованого атенюатора 313, а також з коаксіальним кабелем 251 Між з'єднувачем 305 і регульованим атенюатором 313 знаходиться підсилювач 306 потужності передавача (ПП) Детектор 307 через з'єднувач 305 приєднаний до виходу підсилювача 306 потужності передавача і до входу диференційного інтегратора 309, до другого входу якого надходить еталонна напруга Вихідна напруга диференційного інтегратора 309 надходить до керуючого входу регульованого атенюатора 313 і генератора 316 низької частоти Генератор 316 низької частоти і система 300 розподілу живлення з'єднані з коаксіальним кабелем 251 через індуктор 322 Через конденсатор 321, резистор 329 і фільтр 330 низьких частот (ФНЧ) до коаксіального кабелю 251 під'єднано генератор 325 високої частоти Підсилювач 306 потужності і низькошумовий підсилювач Подібно до ТБС 102 ТБС 110 здійснює взає304 можуть бути зкомпоновані як ПОСЛІДОВНІСТЬ мозв'язок з КБС 104 і має зв'язок з віддаленим підсилювачів і фільтрів, розміщених у будь-якому комунікаційним пристроєм 112 та КАС 113, здійсМІСЦІ на шляху сигналу, але для полегшення нюваний РЧ сигналами, модульованими згідно з сприймання вони зображені на фіг як єдиний вузгаданими вище документами '459, '307 та IS-95 У зол КАС 113 абонентські пристрої 116 (1 - 50) з'єднані находу, а також у технічних вимогах Асоціації Телекомунікаційної Промисловості (2001 Pennsylvania Avenue, Suite 800, Washington, DC 20006) під назвою "Mobile Statio-Base Station Compatibility Standard for Dual Mode Wideband Spread Spectrum Cellular System" (IS-95) Крім того, трансівер 102 базової станції (ТБС) взаємодіє з контролером 104 базової станції (КБС) у той чи інший спосіб, включаючи мікрохвильовий зв'язок, наземний провідний зв'язок, зв'язок по оптичному волокнистому кабелю або їх комбінацію КБС 104 через мобільний телефонний комутатор (МТК) 105 має взаємозв'язок з загальною комутаційною телефонною мережею 106 (ЗКТМ), що дозволяє здійснювати різні сеанси зв'язку та телефонні розмови між ТБС 102, ТБС 110та іншими ТБС 108 з контролером 114 КАС, який виконує функції інтерфейсу з ТБС 110 Абонентські пристрої 116 (1 50) можуть використовуватися для прийому і ініціації викликів подібно до звичайних телефонів з імпульсною модуляцією і провідним зв'язком, або інших телефонних апаратів В той час, як контролер 114 КАС показаний з'єднаним безпосередньо до абонентських пристроїв 116, обмін інформацією, проте, може бути здійснений у інший спосіб, включаючи спрощений радіозв'язок Окрім наявних п'ятдесяти (116), до контролера 116 КАС можуть бути приєднані додаткові абонентські пристрої Фіг 2 містить блок-схему контролера 114 КАС (див фіг 1), конфігурованого згідно з описаним втіленням винаходу Через антену 250 антенний інтерфейс 270 передає і приймає РЧ сигнали, модульовані з розширеним спектром, до/від трансіверів 110 базових станцій (див фіг 1) Прийняті сигнали через коаксіальний кабель 251 і модемну штерфейсну систему 252 надходять до модемної групи 260, яка містить модеми 262 (1 - 16) Сигнали, призначені для трансляції, створюються у модемній групі 260 і надсилаються через модемну штерфейсну систему 252 і коаксіальний кабель 251 до антенного інтерфейсу 270, який надсилає сигнали до антени 250 Мультиплексорна система 266 з'єднує абонентські лінії 256 (1 - 50) з модемами 262 (1 - 16) модемної групи 260 Система 254 керування приймає і надсилає інформацію до модемної групи 260 і мультиплексорну систему 266 керування, використовуючи інформацію, що зберігається у підсистемі 253 пам'яті Структура і функціонування системи 254 керування, а також модемів 262 і мультиплексорної системи 266 описано у згаданому документі 08/382472 Хоча показані 16 модемів, їх КІЛЬКІСТЬ згідно з винаходом може бути іншою Фіг 3 МІСТИТЬ блок-схему антенного інтерфейсу 270, конфігурованого згідно з одним з втілень винаходу Антенний комутатор 302 з'єднаний з входом низькошумового підсилювача 304 (НШП) і з виходом з'єднувача 305, а також з антеною 250 Антенний комутатор 312 з'єднаний з виходом низькошумового підсилювача 304 і з входом регу Під час роботи сигнал Rx, прийнятий антеною 250, надходить до антенного комутатора 302, який спрямовує несучу сигналу до низькошумового підсилювача 304 Підсилювач 304 підсилює порівняно слабку несучу Rx сигналу до рівня, який перевищує нормальний рівень сигналу, що демодулюється модемами 262, на величину, щонайменше більшу за максимально можливі втрати сигналу у коаксіальному кабелі 251 та інших проміжних елементах Підсилена несуча сигналу Rx через антенний комутатор 312 і коаксіальний кабель 251 надходить до модемного інтерфейсу 252 (див фіг 2) Сигнали Тх, призначені для трансляції, надходять від модемної штерфейсної системи 252 через коаксіальний кабель 251 і спрямовуються антенним комутатором 312 до регульованого атенюатора 313, який надсилає сигнал до підсилювача 306 потужності Від підсилювача 306 потужності підсилений сигнал проходить через з'єднувач 305 і антенний комутатор 302 до антени 250, яка транслює його до ТБС 110 (див фіг 1) Від з'єднувача 305 детектор 307 одержує сигнал, переважно пропорційний несучій сигналу Тх на виході підсилювача 306 потужності, і створює пропорційну напругу постійного струму, яка надходить до диференційного інтегратора 309 Зрозуміло, що хоча бажаним співвідношенням між вхідними та вихідними сигналами детектора 307 є пропорційне, можна використовувати ІНШІ співвідношення, які дозволяють визначити потужність з виходу підсилювача 306 потужності Використовуючи різницю між напругою від детектора 307 і еталонною напругою, диференційний інтегратор 309 виробляє інший сигнал постійного струму Якщо напруга від детектора 307 менша за еталонну, напруга від диференційного інтегратора 309 приймає значення першого рівня, яке у бажаному втіленні дорівнює 11В, хоча прийнятним може бути інший рівень Як тільки напруга від детектора 307 перевищить еталонну, диференційний інтегратор 309 починає зменшувати вихідну напругу пропорційно до різниці між напругою від детектора 307 і еталонною Як і раніше, пропорційність між вхідним і вихідним сигналом системи, у даному випад 11 44762 12 ку диференційного інтегратора 309, бажана, але демів (див фіг 2) Суматор 262 об'єднує сигнали не обов'язкова, оскільки, як це зрозуміло, того ж Тх від чотирьох підсистем модемної групи, після результату можна досягти, використовуючи ІНШІ чого вони проходять через підсилювач 364 потужспіввідношення ності, який підсилює їх, антенний комутатор 356, регульований атенюатор 354, з'єднувач 355 і атеРегульований атенюатор 313 реагує на це нюатор 350 Одержаний сигнал Тх через кондензменшення напруги від диференційного інтегратосатор 352 і коаксіальний кабель 251 проходить до ра 309 послабленням сигналу, що має бути трансантенного інтерфейсу 270 Джерело живлення 380 льований, одержаного від антенного комутатора з'єднане з коаксіальним кабелем через індуктор 312 Це послаблення зростає пропорційно змен382 шенню напруги від диференційного інтегратора Крім того, коли напруга від диференційного інтегСмуговий фільтр 366 (СФ) одержує від з'єднуратора 309 зменшується до рівня нижче 11В, гевача 355 сигнал, пропорційний сигналу з виходу нератор 316 низької частоти починає надсилати атенюатора 350, і відфільтровує більшість шумів і тривожний сигнал до модемної штерфейсної сиссигнали частоти, відмінної від частоти генератора теми 252 через індуктор 322 і коаксіальний кабель 325 високої частоти (див фіг 3) Після цього сиг251 Цей сигнал низької частоти є тривожним сигнал генератора 325 високої частоти надходить до налом перевищення потужності і використовується детектора 368, від якого відповідна напруга помодемною штерфейсною системою 252 і систестійного струму надходить до входу диференціймою 254 керування для виконання подальших фуного інтегратора 370 Базуючись на різниці між нкцій керування потужністю Зрозуміло, що цей напругою від детектора 368 і еталонною напругою, зворотний зв'язок, який здійснюється зменшенням прикладеною до його другого входу, інтегратор напруги від диференційного інтегратора 309 і ви370 генерує напругу, яка надходить до регульовакликає зростання послаблення у регульованому ного атенюатора 350 Цей сигнал примушує атеатенюаторі 313, можна здійснити і іншим шляхом нюатор 350 у ВІДПОВІДНІЙ мірі зменшити силу несуТаким чином, потужність вихідного сигналу від чої сигналу від антенного інтерфейсу 270, підсилювача 306 потужності підтримується на завнаслідок чого втрати у коаксіальному кабелі 251 здалегідь визначеному максимальному рівні і, отстають нормалізованими, а сигнал має рівень у же, підсилювач 306 потужності не може генерувамежах, які легко забезпечують належне демодути потужність, що перевищує цей рівень лювання одним з модемів 262 модемної групи 260 Еталонну напругу, що надсилається до диференГенератор 325 високої частоти безперервно ційного інтегратора 370, обирають такою, щоб погенерує сигнал визначення втрат сигналу, який слаблення у регульованому атенюаторі 350 зменмає частоту, близьку до частот сигналів Rx та Тх, шувалося при збільшенні втрат сигналу у якими здійснюються різні телефонні виклики та коаксіальному кабелі 251, що забезпечує стабільІНШІ сеанси зв'язку У бажаному втіленні ця частоність втрат сигналу на шляху між платами антента має бути досить близькою до частот сигналів ного і модемного інтерфейсів У бажаному втіленні Rx, Тх, щоб сигнал визначення втрат сигналу при втрати сигналу встановлені рівними максимальпроходженні через коаксіальний кабель 251 зазнав ним втратам у одному тільки коаксіальному кабелі втрат, подібних втратам сигналів Rx, Тх Проте за у найменш оптимальних умов Це забезпечує використання частот сигналу визначення втрат, ПОСТІЙНІСТЬ сили сигналу, що надходить до модедалеких від частот сигналів Rx, Тх, не суперечить мів, незважаючи на зміни довжини коаксіального принципам винаходу Крім того, сила сигналу викабелю 251, умов оточуючого середовища і темзначення втрат сигналу жорстко контролюється і, ператури Джерело живлення 380 постачає постійтаким чином, втрати, яких він зазнає, проходячи ний струм до антенного інтерфейсу 270 через коачерез коаксіальний кабель, можуть бути виміряні ксіальний кабель 251 і індуктор 382 Сигнал визначення втрат через конденсатор 321, резистор 329 і фільтр 330 низьких частот надхоСигнал низької частоти від генератора 316 нидить до коаксіального кабелю 251, який надсилає зької частоти надходить до детектора 374 через його до модемної штерфейсної системи 252 Сиссмуговий фільтр 372, індуктор 377 та конденсатор тема 300 розподілу живлення через коаксіальний 378 Одержавши цей сигнал, детектор 374 генерує кабель 251 одержує напругу постійного струму від тривожний сигнал перевантаження, що надходить модемної штерфейсної системи 252 і розподіляє до системи 254 керування (див фіг 2) Регулююживлення між іншими системами антенного інтерчий УВЧ регістр 376 може активувати або деактифейсу через з'єднання, які не показані на фіг вувати атенюатор 354 залежно від відстані від Фіг 4 містить блок-схему модемної штерфейсної системи 252, конфігурованої згідно з одним з втілень винаходу Підсилений сигнал Rx від антенного інтерфейсу 270 (див фіг 3) через коаксіальний кабель 251 і конденсатор 352 надходить до регульованого атенюатора 350 Від атенюатора 350 через з'єднувач 355, атенюатор 354 і антенний комутатор 356 сигнал надходить до низькошумового підсилювача 358, який підсилює його і надсилає до розгалужувача 360, який розгалужує його на чотири сигнали для чотирьох модемних підсистем (не показаних) з чотирьох модемів кожна, що створюють модемну групу 260 з шістнадцяти мо КАС 113 (див фіг 1) до ТБС 110 Якщо КАС розташовано поблизу базової станції, регістр встановлюється на активацію атенюатора 354, внаслідок чого сила сигналу, що надходить до антенного комутатора 356, зменшується Якщо КАС розташований на значній відстані від ТБС 110, регулюючий УВЧ регістр деактивує атенюатор 354, і, таким чином, зменшення сили сигналу, що надходить до антенного комутатора 356, не відбувається Це забезпечує для КАС збільшений динамічний діапазон при прийомі і передачі сигналів і, таким чином, збільшує відстань на якій вона може взаємодіяти з трансфером 110 базової станції 13 44762 14 Несуча сигналу, призначеного для трансляції, що антенного інтерфейсу надходить від модемної надходить від модемної групи 260 (див фіг 2) і штерфейсної системи через коаксіальний кабель, суматора 362 (див фіг 4), проходять також через що виключає необхідність встановлювати трансіатенюатори 354 і 350, чим забезпечується те, що верну систему у безпосередній близькості до джерізність рівнів (дБ) несучих прийнятого і трансльорела живлення ваного сигналів залишається у заздалегідь визнаКрім того, завдяки можливості додатково почених межах, які у бажаному втіленні відповідають слаблювати сигнал у цій системі, використання вимогам IS-95 Припустимо, однак, щоб несуча регулюючого УВЧ регістру у модемній штерфейссигналу Тх обминала атенюатор 354, якщо така ній системі збільшує відстані від базової станції, у конфігурація бажана межах яких КАС з стандартними цифровими модемами може нормально функціонувати Це доТрансіверна система, яка з'єднує антену з КАС зволяє використовувати у КАС ті ж модеми, що і у через коаксіальний кабель, як це описано, дозвоіснуючих системах, знижуючи цим вартість розгорляє створити втілення з поліпшеними можливостання і втілення системи Наявність у антенному тями для прийому та передачі Це зумовлюється інтерфейсі схеми вимірювання вихідної потужностим, що така трансіверна система вбудована у ті, яка через коаксіальний кабель надсилає сигнал КАС, а антена може бути встановлена на відданизької частоти до модемної системи, забезпечує ленні, у МІСЦІ з найкращими умовами прийому і можливість керування потужністю і обмежує випередачі РЧ сигналів, що забезпечують зв'язок, в трати потужності у трансферній системі Це дозвотой час, як абонентські пристрої залишаються поляє КАС з вбудованою у ній описаною вище транблизу абонентів Можливість використовувати коасіверною системою використовувати модеми для ксіальний кабель для зв'язку антени з КАС зумовсотових цифрових систем з ПДКУ, у яких з метою лена функцією авторегулювання втрат сигналу, здійснення телефонних викликів так, як це описаяку виконують антенний інтерфейс, генеруючи но, вихідна потужність має змінюватися досить сигнал високої частоти, що проходить через коаксуттєво Використання модемів для сотових цифсіальний кабель, і модемна штерфейсна система, рових систем з ПДКУ бажане, тому що це покрарегулюючи послаблення несучої сигналу на основі щує використання смуги частот і якість зв'язку даних про втрати, які зазнав сигнал високої частоти Це дозволяє нормалізувати втрати сигналу за Таким чином, описано трансіверну систему, умов різних довжин кабелю, конфігурацій, парамещо створює інтерфейс для цифрових сотових мотрів оточуючого середовища, включаючи темперадемів Як це зрозуміло для спеціалістів, можливі туру, внаслідок чого рівень сигналу, що надходить ІНШІ втілення цього винаходу Описане вище втідо модемів, залишається у бажаних межах лення слугує тільки для ілюстрації і не може розМожливість встановлювати антену у найкращім МІСЦІ зумовлена ще й тим, що живлення до ІГ глядатися як обмеження винаходу 15 44762 16 270 Д О МОДЕМНО! [НТЕРФЕИСНОІ СИСТЕМИ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 352
