Сортувальна установка для лісоматеріалів

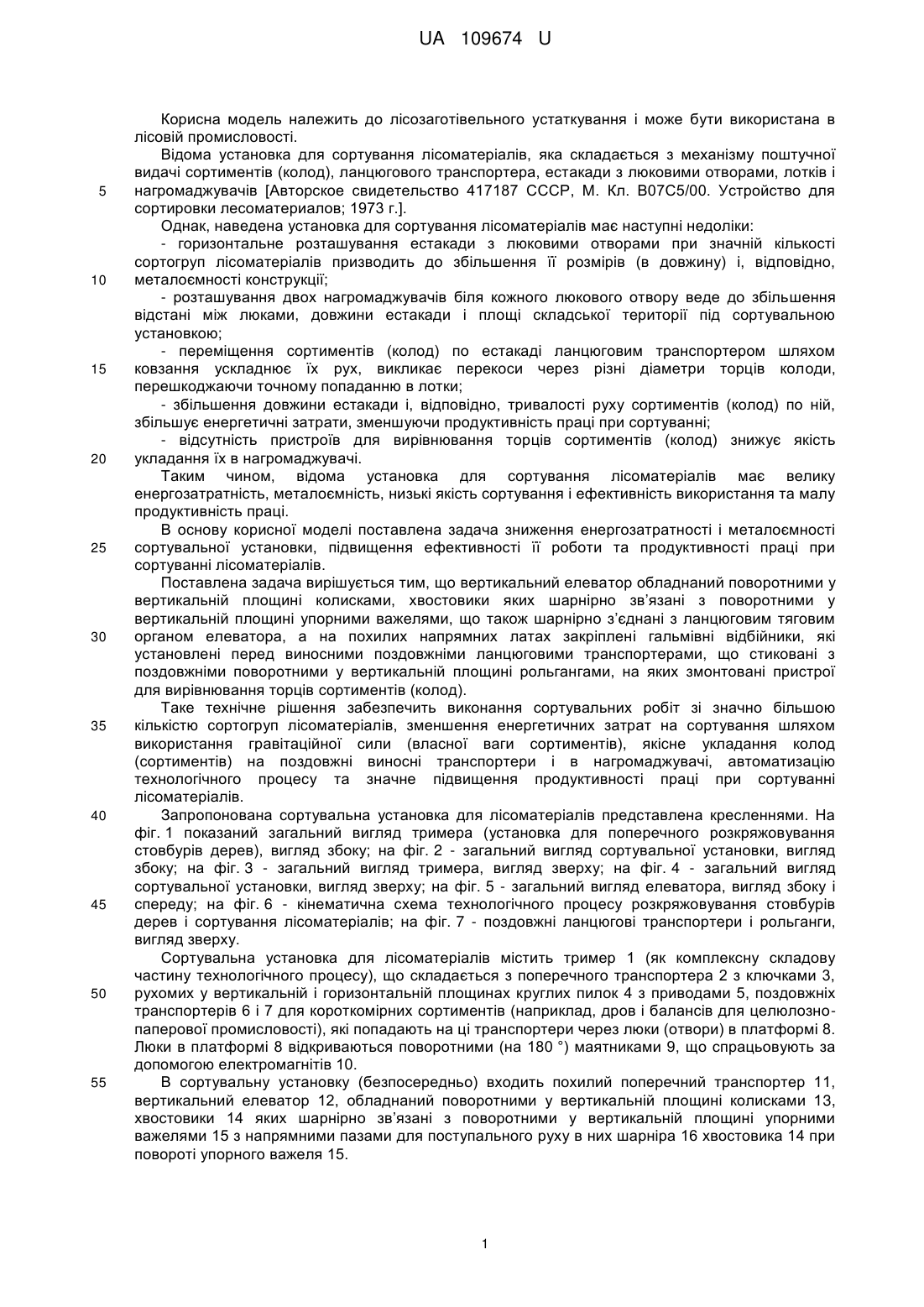

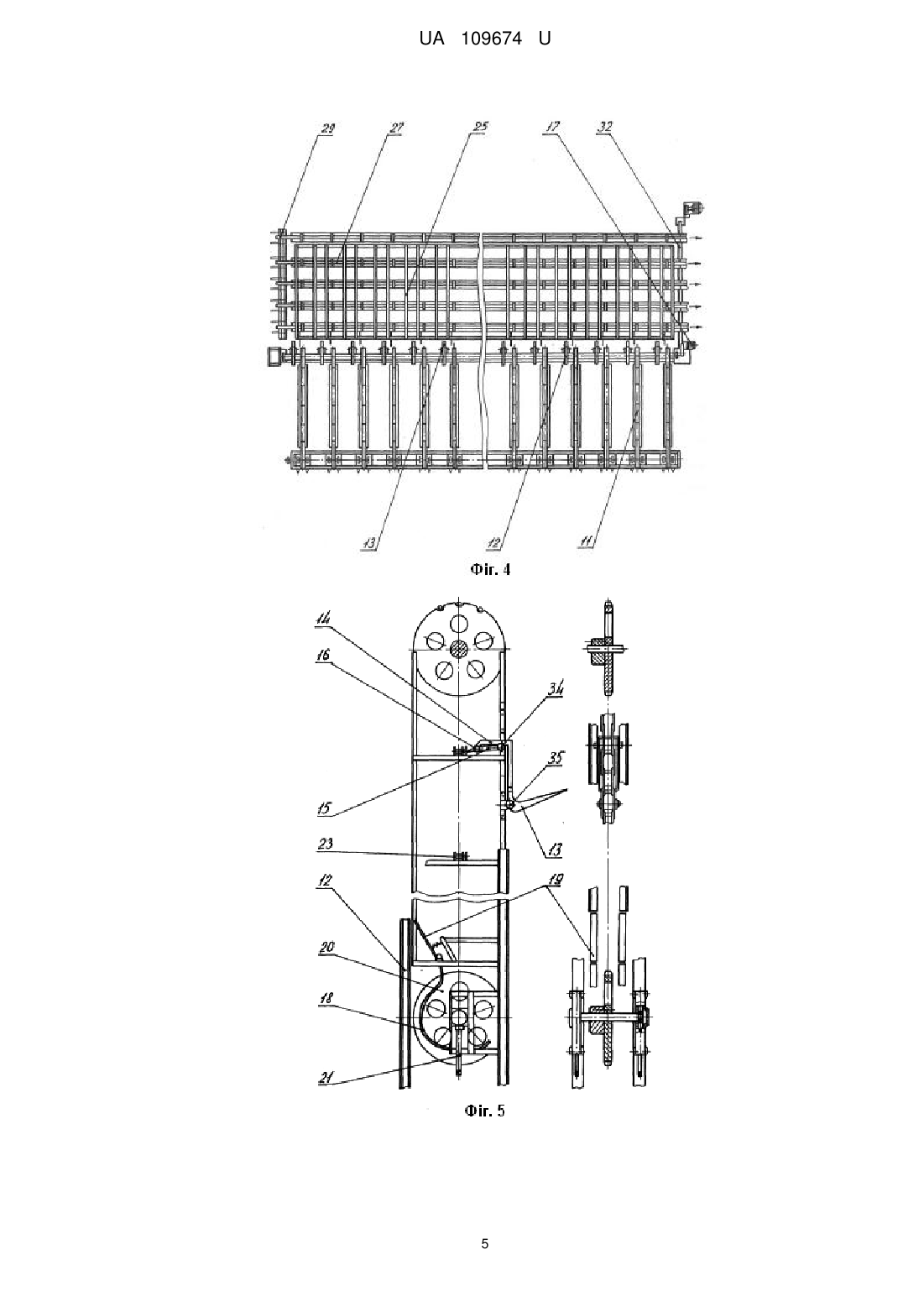

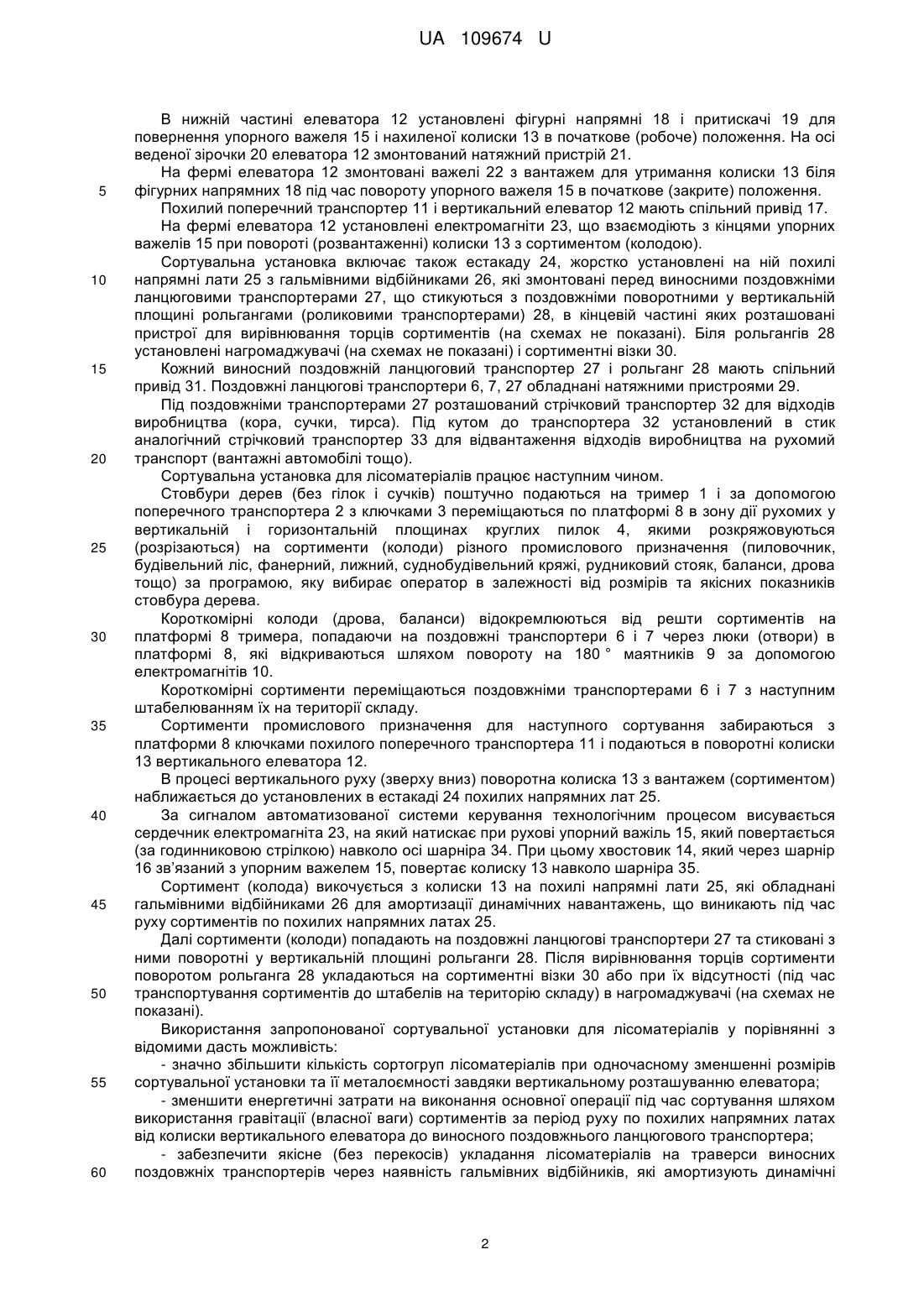

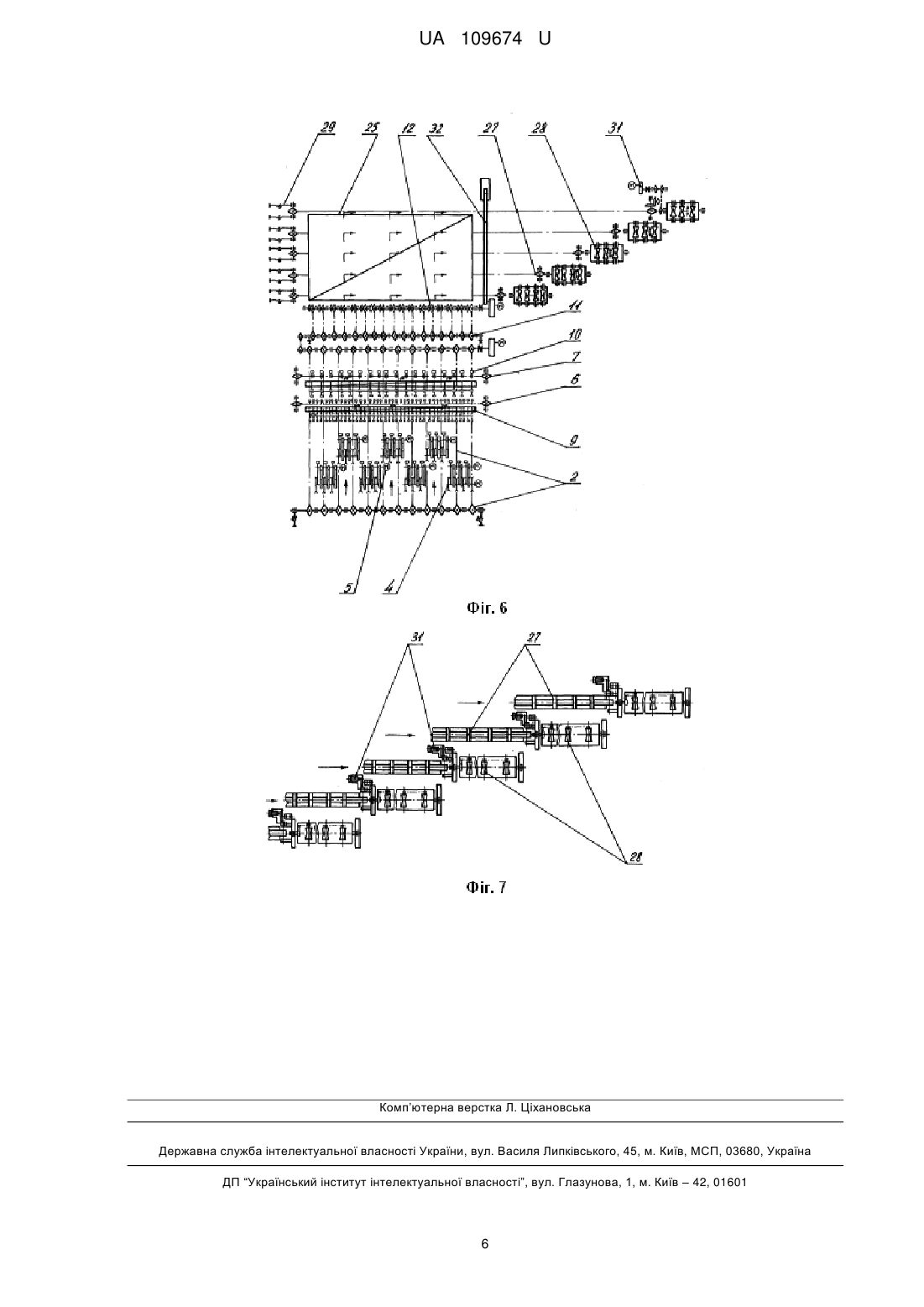

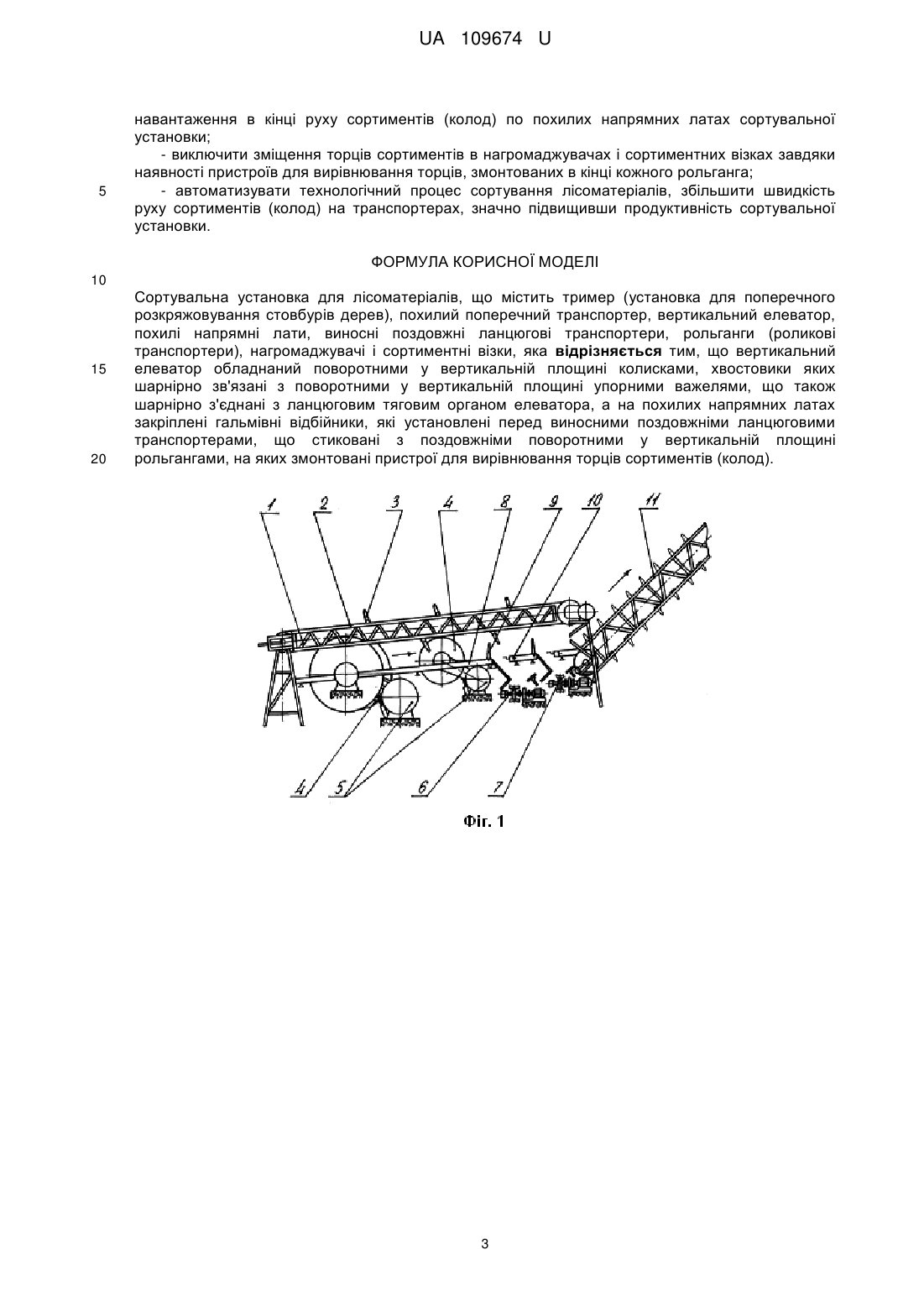

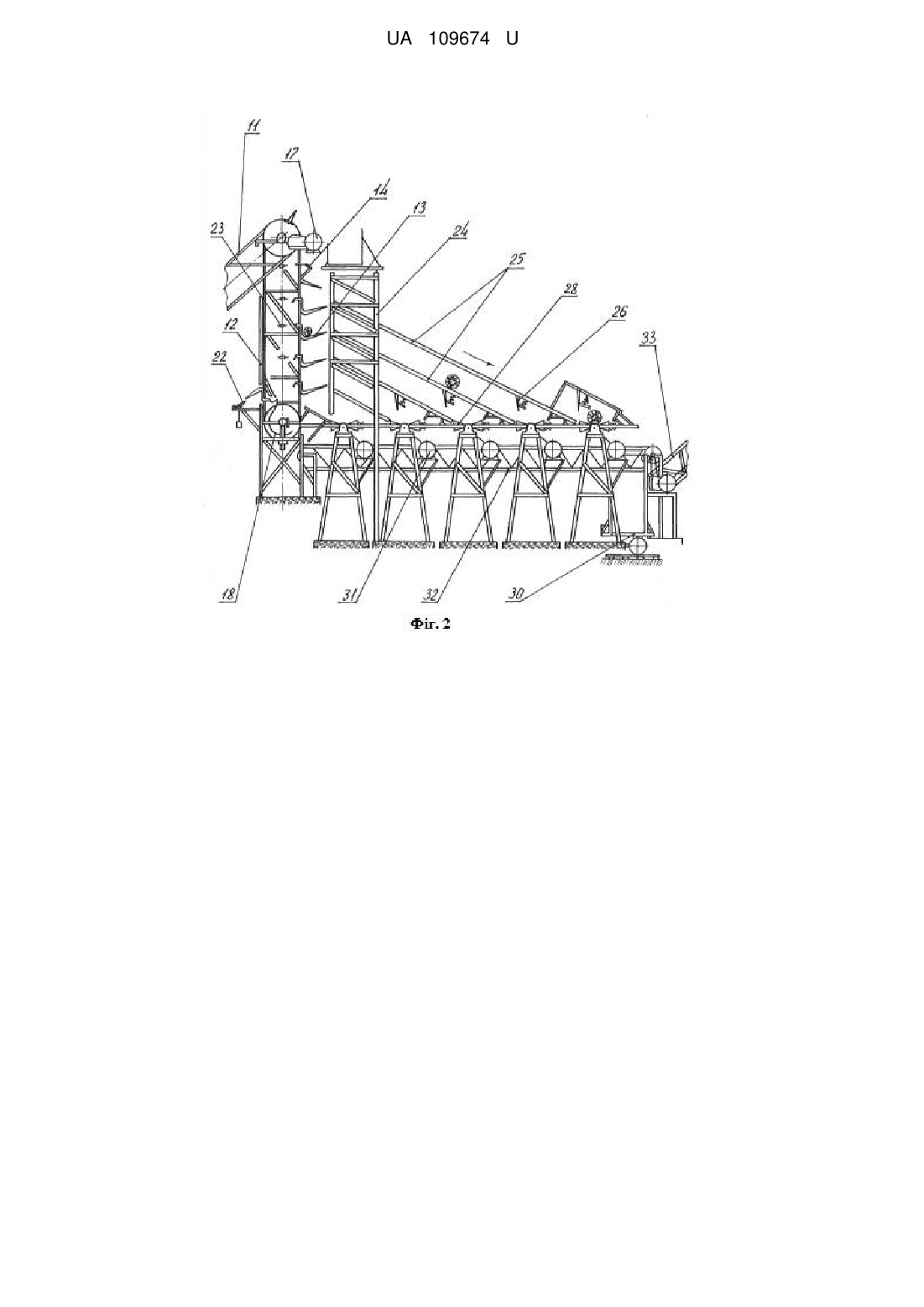

Реферат: Сортувальна установка для лісоматеріалів містить тример (установка для поперечного розкряжовування стовбурів дерев), похилий поперечний транспортер, вертикальний елеватор, похилі напрямні лати, виносні поздовжні ланцюгові транспортери, рольганги (роликові транспортери), нагромаджувачі і сортиментні візки. Вертикальний елеватор обладнаний поворотними у вертикальній площині колисками, хвостовики яких шарнірно зв'язані з поворотними у вертикальній площині упорними важелями, що також шарнірно з'єднані з ланцюговим тяговим органом елеватора. На похилих напрямних латах закріплені гальмівні відбійники, які установлені перед виносними поздовжніми ланцюговими транспортерами, що стиковані з поздовжніми поворотними у вертикальній площині рольгангами, на яких змонтовані пристрої для вирівнювання торців сортиментів (колод). UA 109674 U (12) UA 109674 U UA 109674 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до лісозаготівельного устаткування і може бути використана в лісовій промисловості. Відома установка для сортування лісоматеріалів, яка складається з механізму поштучної видачі сортиментів (колод), ланцюгового транспортера, естакади з люковими отворами, лотків і нагромаджувачів [Авторское свидетельство 417187 СССР, М. Кл. В07С5/00. Устройство для сортировки лесоматериалов; 1973 г.]. Однак, наведена установка для сортування лісоматеріалів має наступні недоліки: - горизонтальне розташування естакади з люковими отворами при значній кількості сортогруп лісоматеріалів призводить до збільшення її розмірів (в довжину) і, відповідно, металоємності конструкції; - розташування двох нагромаджувачів біля кожного люкового отвору веде до збільшення відстані між люками, довжини естакади і площі складської території під сортувальною установкою; - переміщення сортиментів (колод) по естакаді ланцюговим транспортером шляхом ковзання ускладнює їх рух, викликає перекоси через різні діаметри торців колоди, перешкоджаючи точному попаданню в лотки; - збільшення довжини естакади і, відповідно, тривалості руху сортиментів (колод) по ній, збільшує енергетичні затрати, зменшуючи продуктивність праці при сортуванні; - відсутність пристроїв для вирівнювання торців сортиментів (колод) знижує якість укладання їх в нагромаджувачі. Таким чином, відома установка для сортування лісоматеріалів має велику енергозатратність, металоємність, низькі якість сортування і ефективність використання та малу продуктивність праці. В основу корисної моделі поставлена задача зниження енергозатратності і металоємності сортувальної установки, підвищення ефективності її роботи та продуктивності праці при сортуванні лісоматеріалів. Поставлена задача вирішується тим, що вертикальний елеватор обладнаний поворотними у вертикальній площині колисками, хвостовики яких шарнірно зв’язані з поворотними у вертикальній площині упорними важелями, що також шарнірно з’єднані з ланцюговим тяговим органом елеватора, а на похилих напрямних латах закріплені гальмівні відбійники, які установлені перед виносними поздовжніми ланцюговими транспортерами, що стиковані з поздовжніми поворотними у вертикальній площині рольгангами, на яких змонтовані пристрої для вирівнювання торців сортиментів (колод). Таке технічне рішення забезпечить виконання сортувальних робіт зі значно більшою кількістю сортогруп лісоматеріалів, зменшення енергетичних затрат на сортування шляхом використання гравітаційної сили (власної ваги сортиментів), якісне укладання колод (сортиментів) на поздовжні виносні транспортери і в нагромаджувачі, автоматизацію технологічного процесу та значне підвищення продуктивності праці при сортуванні лісоматеріалів. Запропонована сортувальна установка для лісоматеріалів представлена кресленнями. На фіг. 1 показаний загальний вигляд тримера (установка для поперечного розкряжовування стовбурів дерев), вигляд збоку; на фіг. 2 - загальний вигляд сортувальної установки, вигляд збоку; на фіг. 3 - загальний вигляд тримера, вигляд зверху; на фіг. 4 - загальний вигляд сортувальної установки, вигляд зверху; на фіг. 5 - загальний вигляд елеватора, вигляд збоку і спереду; на фіг. 6 - кінематична схема технологічного процесу розкряжовування стовбурів дерев і сортування лісоматеріалів; на фіг. 7 - поздовжні ланцюгові транспортери і рольганги, вигляд зверху. Сортувальна установка для лісоматеріалів містить тример 1 (як комплексну складову частину технологічного процесу), що складається з поперечного транспортера 2 з ключками 3, рухомих у вертикальній і горизонтальній площинах круглих пилок 4 з приводами 5, поздовжніх транспортерів 6 і 7 для короткомірних сортиментів (наприклад, дров і балансів для целюлознопаперової промисловості), які попадають на ці транспортери через люки (отвори) в платформі 8. Люки в платформі 8 відкриваються поворотними (на 180 °) маятниками 9, що спрацьовують за допомогою електромагнітів 10. В сортувальну установку (безпосередньо) входить похилий поперечний транспортер 11, вертикальний елеватор 12, обладнаний поворотними у вертикальній площині колисками 13, хвостовики 14 яких шарнірно зв’язані з поворотними у вертикальній площині упорними важелями 15 з напрямними пазами для поступального руху в них шарніра 16 хвостовика 14 при повороті упорного важеля 15. 1 UA 109674 U 5 10 15 20 25 30 35 40 45 50 55 60 В нижній частині елеватора 12 установлені фігурні напрямні 18 і притискачі 19 для повернення упорного важеля 15 і нахиленої колиски 13 в початкове (робоче) положення. На осі веденої зірочки 20 елеватора 12 змонтований натяжний пристрій 21. На фермі елеватора 12 змонтовані важелі 22 з вантажем для утримання колиски 13 біля фігурних напрямних 18 під час повороту упорного важеля 15 в початкове (закрите) положення. Похилий поперечний транспортер 11 і вертикальний елеватор 12 мають спільний привід 17. На фермі елеватора 12 установлені електромагніти 23, що взаємодіють з кінцями упорних важелів 15 при повороті (розвантаженні) колиски 13 з сортиментом (колодою). Сортувальна установка включає також естакаду 24, жорстко установлені на ній похилі напрямні лати 25 з гальмівними відбійниками 26, які змонтовані перед виносними поздовжніми ланцюговими транспортерами 27, що стикуються з поздовжніми поворотними у вертикальній площині рольгангами (роликовими транспортерами) 28, в кінцевій частині яких розташовані пристрої для вирівнювання торців сортиментів (на схемах не показані). Біля рольгангів 28 установлені нагромаджувачі (на схемах не показані) і сортиментні візки 30. Кожний виносний поздовжній ланцюговий транспортер 27 і рольганг 28 мають спільний привід 31. Поздовжні ланцюгові транспортери 6, 7, 27 обладнані натяжними пристроями 29. Під поздовжніми транспортерами 27 розташований стрічковий транспортер 32 для відходів виробництва (кора, сучки, тирса). Під кутом до транспортера 32 установлений в стик аналогічний стрічковий транспортер 33 для відвантаження відходів виробництва на рухомий транспорт (вантажні автомобілі тощо). Сортувальна установка для лісоматеріалів працює наступним чином. Стовбури дерев (без гілок і сучків) поштучно подаються на тример 1 і за допомогою поперечного транспортера 2 з ключками 3 переміщаються по платформі 8 в зону дії рухомих у вертикальній і горизонтальній площинах круглих пилок 4, якими розкряжовуються (розрізаються) на сортименти (колоди) різного промислового призначення (пиловочник, будівельний ліс, фанерний, лижний, суднобудівельний кряжі, рудниковий стояк, баланси, дрова тощо) за програмою, яку вибирає оператор в залежності від розмірів та якісних показників стовбура дерева. Короткомірні колоди (дрова, баланси) відокремлюються від решти сортиментів на платформі 8 тримера, попадаючи на поздовжні транспортери 6 і 7 через люки (отвори) в платформі 8, які відкриваються шляхом повороту на 180 ° маятників 9 за допомогою електромагнітів 10. Короткомірні сортименти переміщаються поздовжніми транспортерами 6 і 7 з наступним штабелюванням їх на території складу. Сортименти промислового призначення для наступного сортування забираються з платформи 8 ключками похилого поперечного транспортера 11 і подаються в поворотні колиски 13 вертикального елеватора 12. В процесі вертикального руху (зверху вниз) поворотна колиска 13 з вантажем (сортиментом) наближається до установлених в естакаді 24 похилих напрямних лат 25. За сигналом автоматизованої системи керування технологічним процесом висувається сердечник електромагніта 23, на який натискає при рухові упорний важіль 15, який повертається (за годинниковою стрілкою) навколо осі шарніра 34. При цьому хвостовик 14, який через шарнір 16 зв’язаний з упорним важелем 15, повертає колиску 13 навколо шарніра 35. Сортимент (колода) викочується з колиски 13 на похилі напрямні лати 25, які обладнані гальмівними відбійниками 26 для амортизації динамічних навантажень, що виникають під час руху сортиментів по похилих напрямних латах 25. Далі сортименти (колоди) попадають на поздовжні ланцюгові транспортери 27 та стиковані з ними поворотні у вертикальній площині рольганги 28. Після вирівнювання торців сортименти поворотом рольганга 28 укладаються на сортиментні візки 30 або при їх відсутності (під час транспортування сортиментів до штабелів на територію складу) в нагромаджувачі (на схемах не показані). Використання запропонованої сортувальної установки для лісоматеріалів у порівнянні з відомими дасть можливість: - значно збільшити кількість сортогруп лісоматеріалів при одночасному зменшенні розмірів сортувальної установки та її металоємності завдяки вертикальному розташуванню елеватора; - зменшити енергетичні затрати на виконання основної операції під час сортування шляхом використання гравітації (власної ваги) сортиментів за період руху по похилих напрямних латах від колиски вертикального елеватора до виносного поздовжнього ланцюгового транспортера; - забезпечити якісне (без перекосів) укладання лісоматеріалів на траверси виносних поздовжніх транспортерів через наявність гальмівних відбійників, які амортизують динамічні 2 UA 109674 U 5 навантаження в кінці руху сортиментів (колод) по похилих напрямних латах сортувальної установки; - виключити зміщення торців сортиментів в нагромаджувачах і сортиментних візках завдяки наявності пристроїв для вирівнювання торців, змонтованих в кінці кожного рольганга; - автоматизувати технологічний процес сортування лісоматеріалів, збільшити швидкість руху сортиментів (колод) на транспортерах, значно підвищивши продуктивність сортувальної установки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Сортувальна установка для лісоматеріалів, що містить тример (установка для поперечного розкряжовування стовбурів дерев), похилий поперечний транспортер, вертикальний елеватор, похилі напрямні лати, виносні поздовжні ланцюгові транспортери, рольганги (роликові транспортери), нагромаджувачі і сортиментні візки, яка відрізняється тим, що вертикальний елеватор обладнаний поворотними у вертикальній площині колисками, хвостовики яких шарнірно зв'язані з поворотними у вертикальній площині упорними важелями, що також шарнірно з'єднані з ланцюговим тяговим органом елеватора, а на похилих напрямних латах закріплені гальмівні відбійники, які установлені перед виносними поздовжніми ланцюговими транспортерами, що стиковані з поздовжніми поворотними у вертикальній площині рольгангами, на яких змонтовані пристрої для вирівнювання торців сортиментів (колод). 3 UA 109674 U 4 UA 109674 U 5 UA 109674 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
