Пристрій для виготовлення валикоподібних порожнистих форм

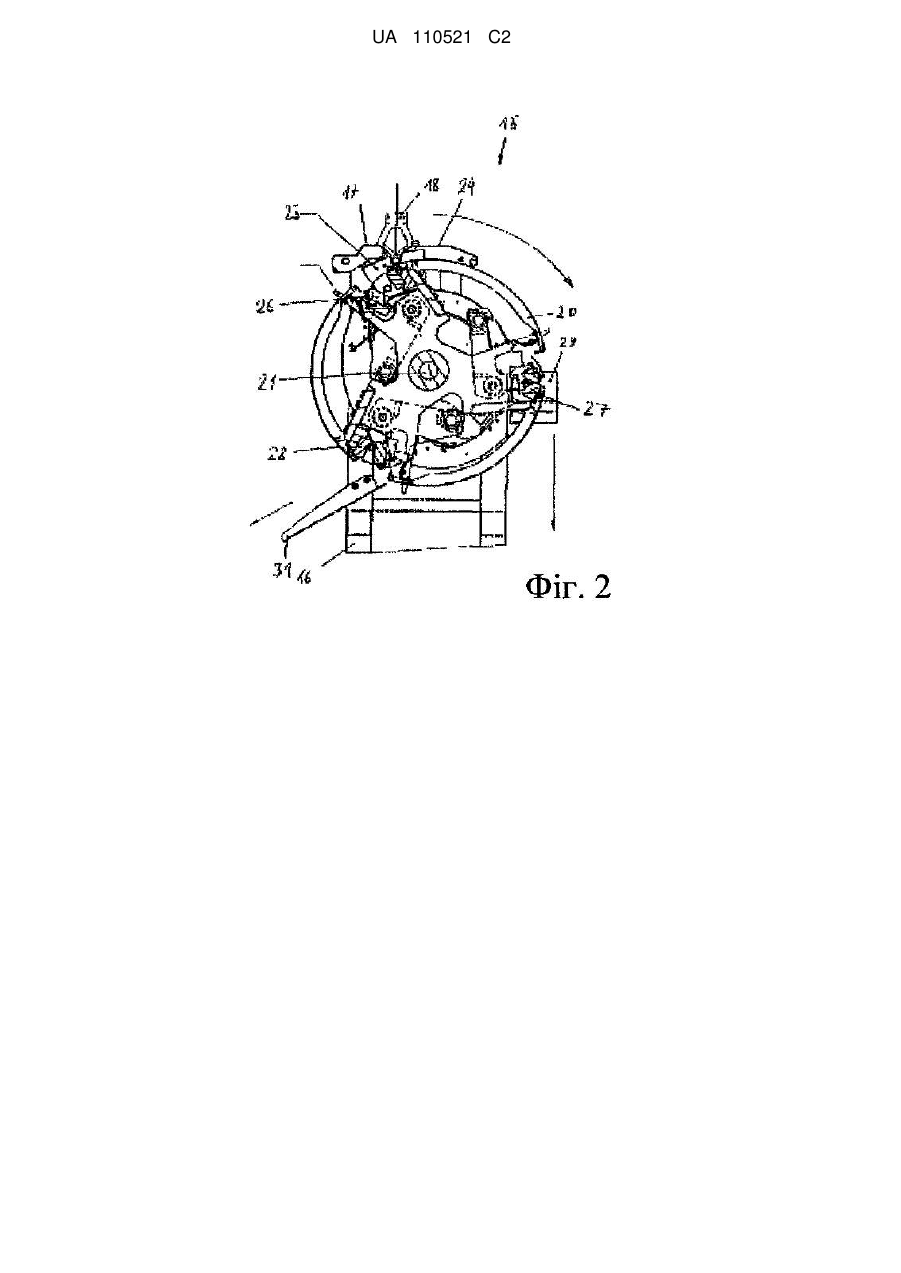

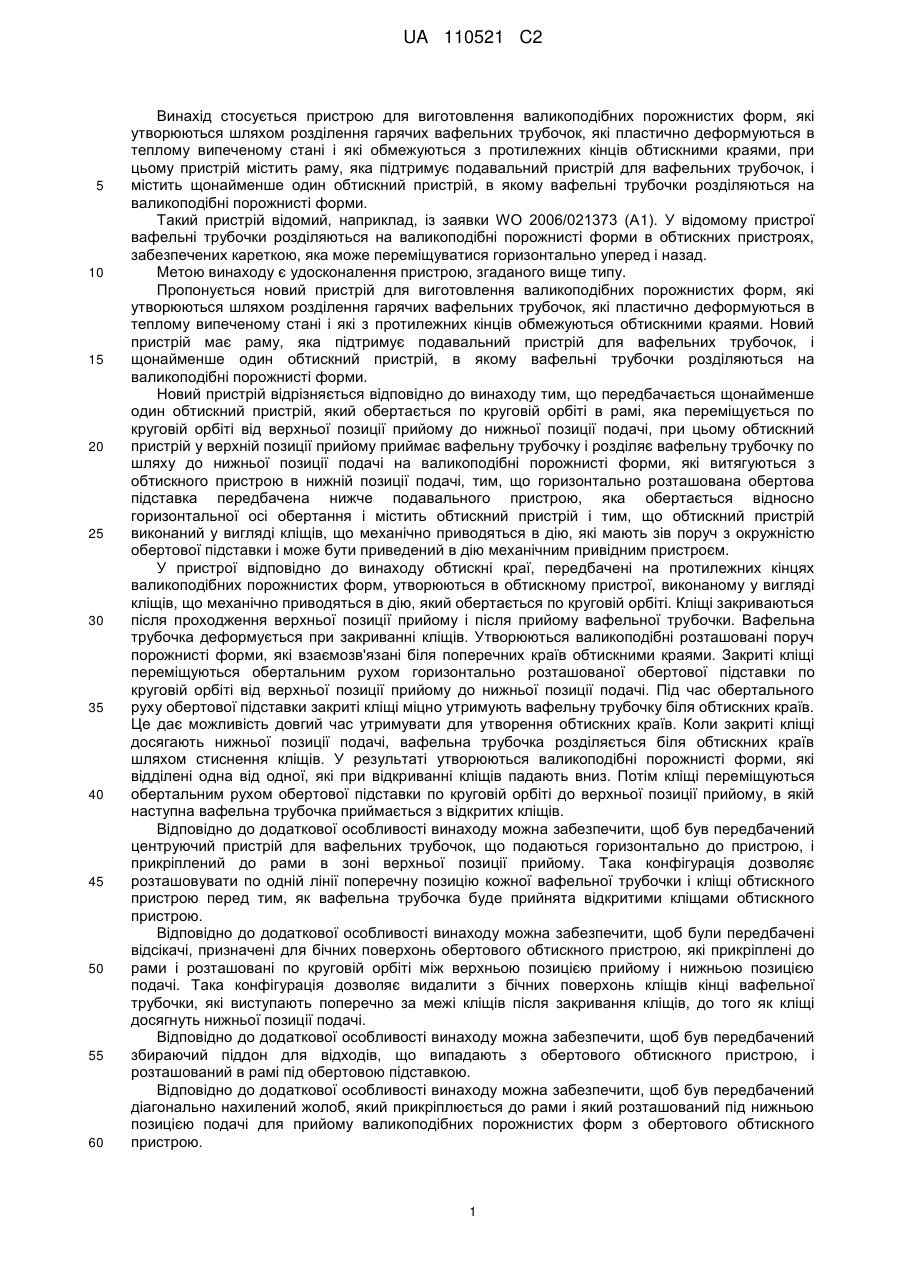

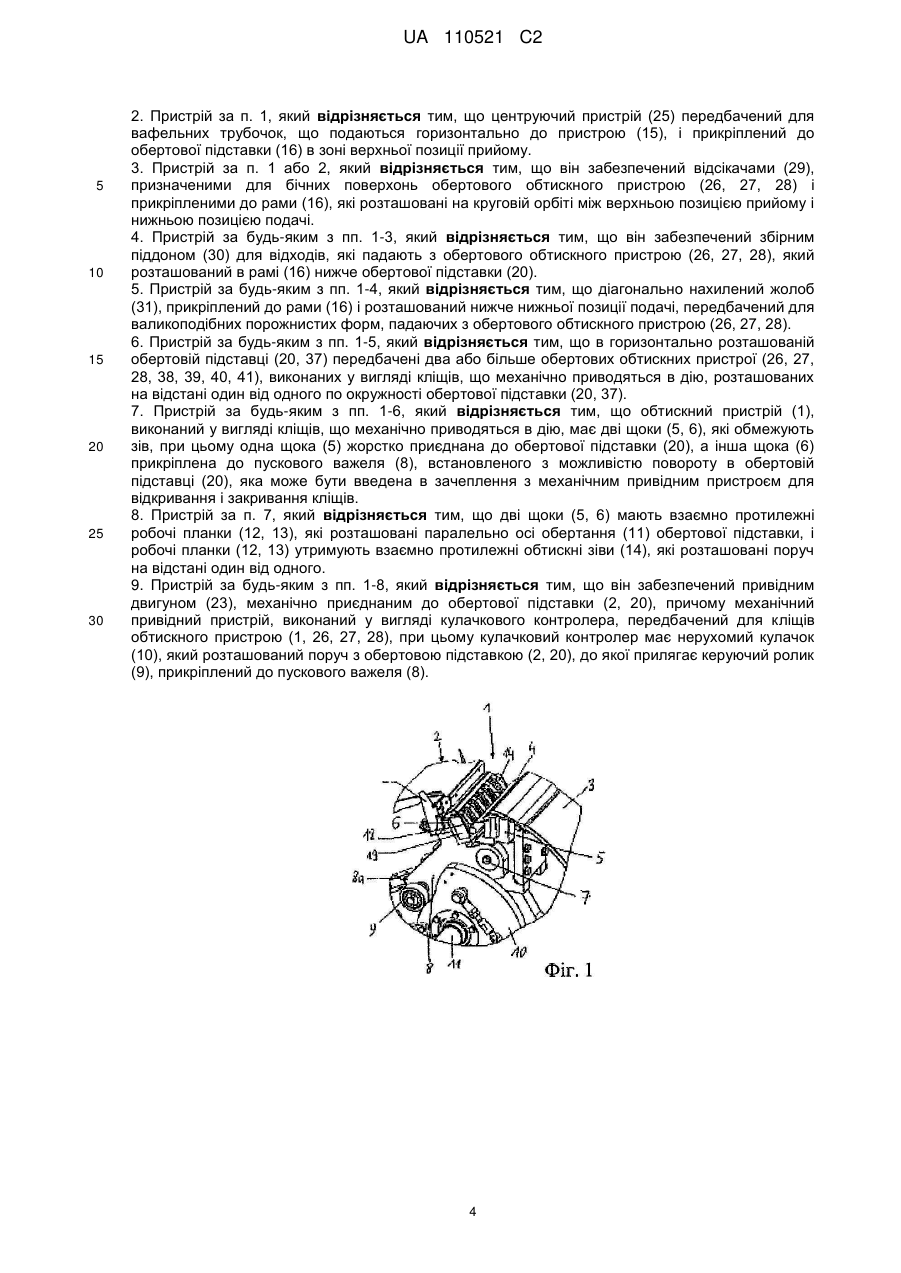

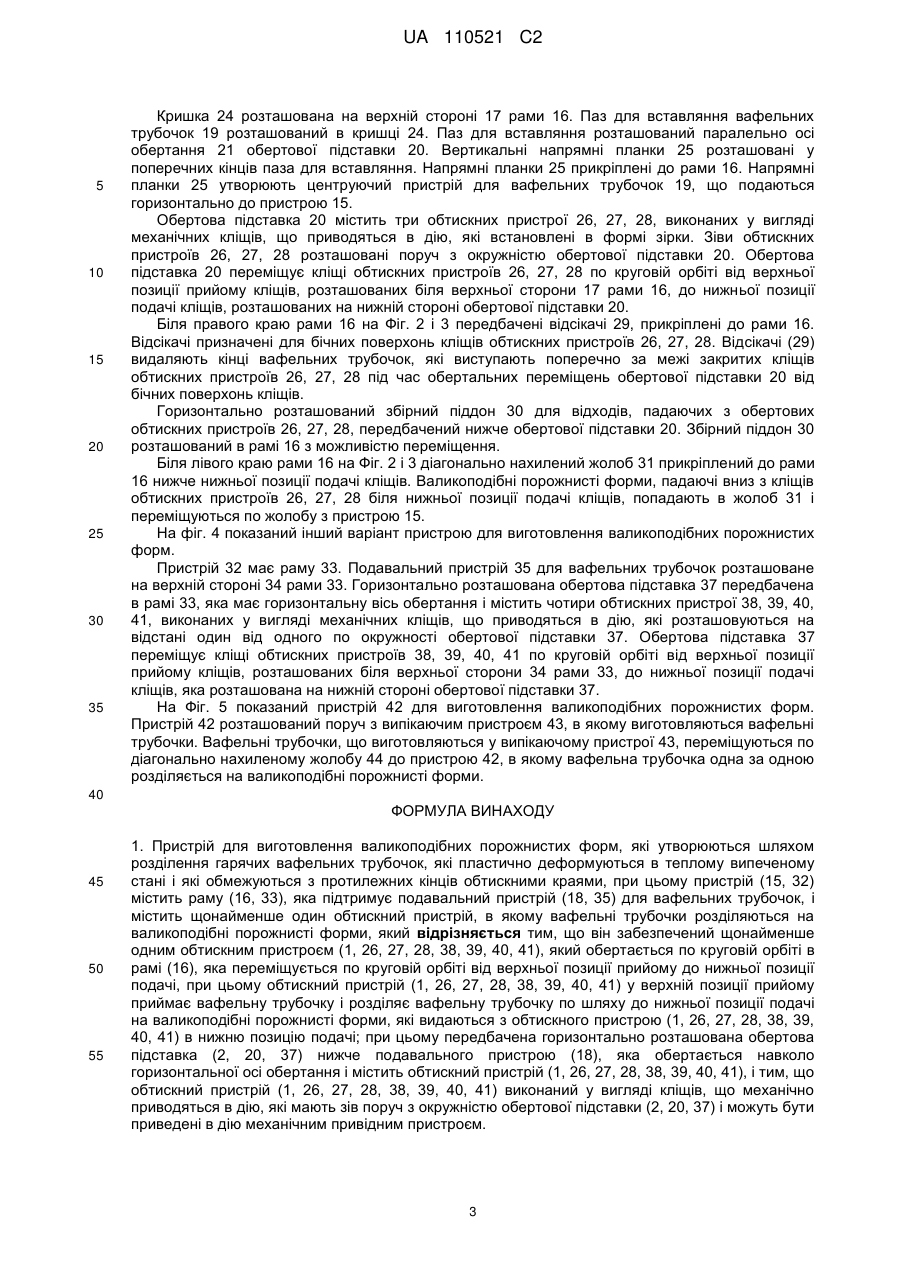

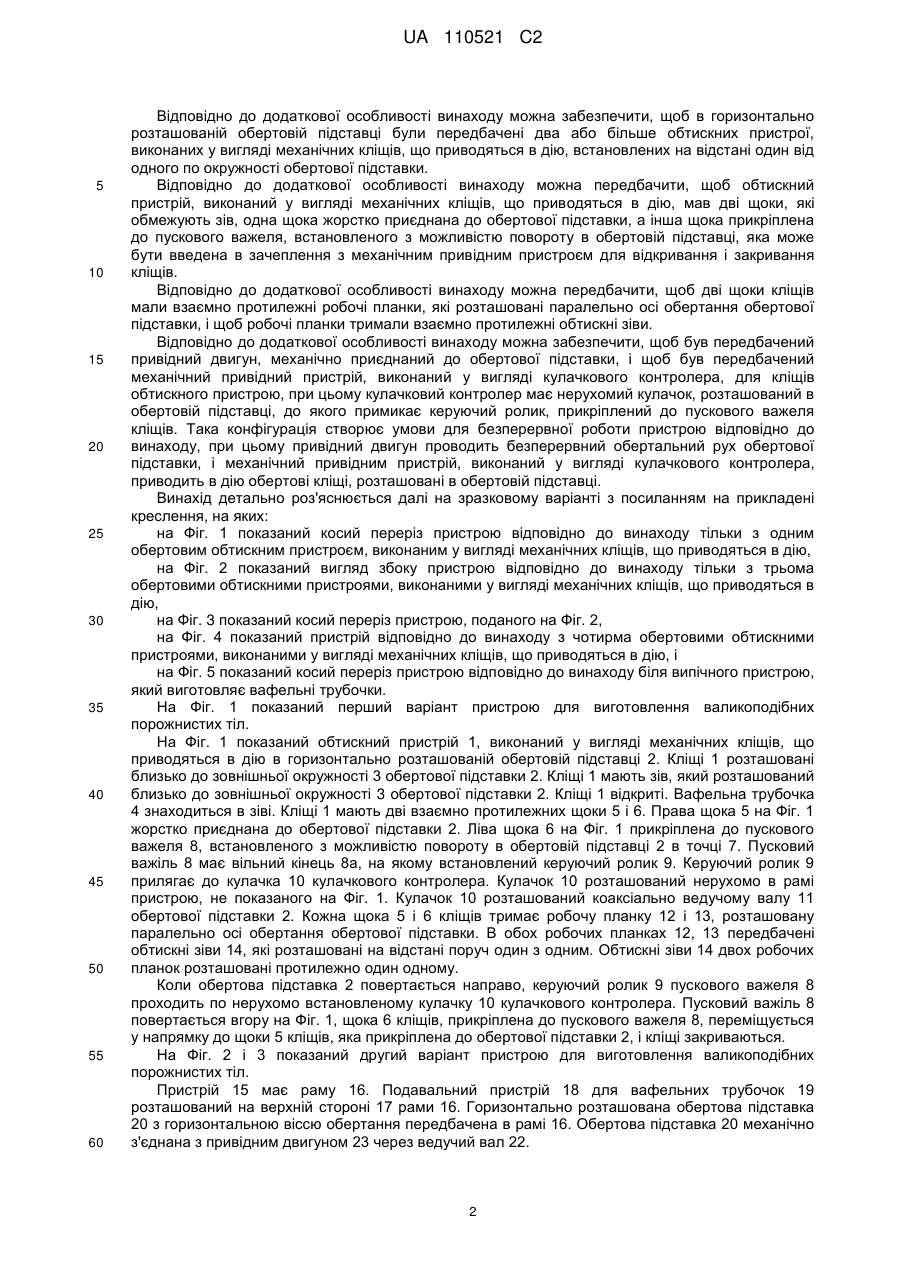

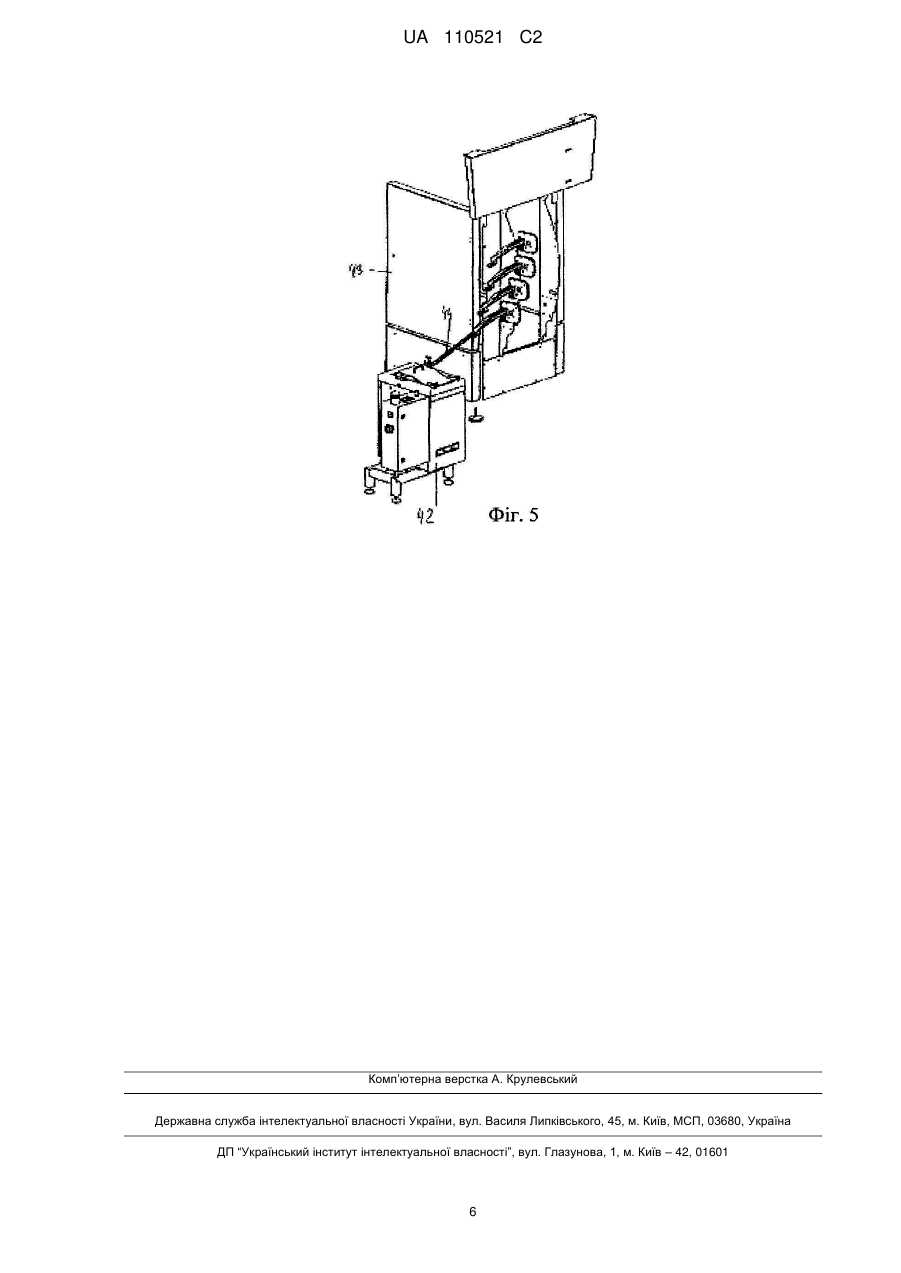

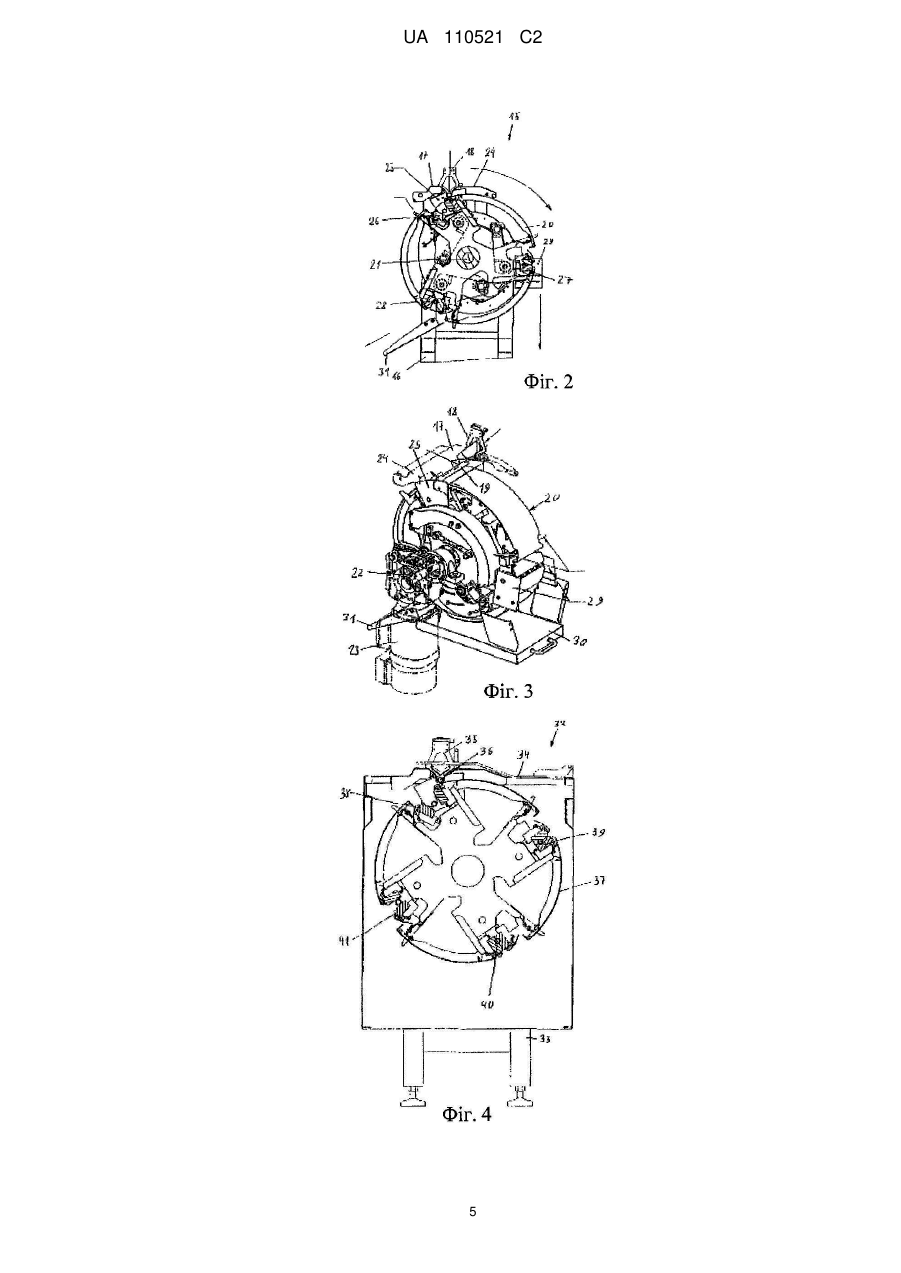

Реферат: Пристрій для виготовлення валикоподібних порожнистих форм, які утворюються шляхом розділення гарячих вафельних трубочок, які пластично деформуються в теплому випеченому стані. У рамі (16) пристрою (15) передбачений щонайменше один обтискний пристрій (26, 27, 28), який обертається по круговій орбіті, і який виконаний у вигляді механічних кліщів, що приводяться в дію і розділяє вафельні трубочки на валикоподібні порожнисті форми. Горизонтально розташована обертова підставка (20) передбачена в рамі (16) пристрою (15), який містить обтискний пристрій (26, 27, 28), виконаний у вигляді кліщів, і переміщує обтискний пристрій по круговій орбіті від верхньої позиції прийому, передбаченої для прийому вафельних трубочок, до нижньої позиції подачі, передбаченої для видачі валикоподібних порожнистих форм. UA 110521 C2 (12) UA 110521 C2 UA 110521 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для виготовлення валикоподібних порожнистих форм, які утворюються шляхом розділення гарячих вафельних трубочок, які пластично деформуються в теплому випеченому стані і які обмежуються з протилежних кінців обтискними краями, при цьому пристрій містить раму, яка підтримує подавальний пристрій для вафельних трубочок, і містить щонайменше один обтискний пристрій, в якому вафельні трубочки розділяються на валикоподібні порожнисті форми. Такий пристрій відомий, наприклад, із заявки WO 2006/021373 (A1). У відомому пристрої вафельні трубочки розділяються на валикоподібні порожнисті форми в обтискних пристроях, забезпечених кареткою, яка може переміщуватися горизонтально уперед і назад. Метою винаходу є удосконалення пристрою, згаданого вище типу. Пропонується новий пристрій для виготовлення валикоподібних порожнистих форм, які утворюються шляхом розділення гарячих вафельних трубочок, які пластично деформуються в теплому випеченому стані і які з протилежних кінців обмежуються обтискними краями. Новий пристрій має раму, яка підтримує подавальний пристрій для вафельних трубочок, і щонайменше один обтискний пристрій, в якому вафельні трубочки розділяються на валикоподібні порожнисті форми. Новий пристрій відрізняється відповідно до винаходу тим, що передбачається щонайменше один обтискний пристрій, який обертається по круговій орбіті в рамі, яка переміщується по круговій орбіті від верхньої позиції прийому до нижньої позиції подачі, при цьому обтискний пристрій у верхній позиції прийому приймає вафельну трубочку і розділяє вафельну трубочку по шляху до нижньої позиції подачі на валикоподібні порожнисті форми, які витягуються з обтискного пристрою в нижній позиції подачі, тим, що горизонтально розташована обертова підставка передбачена нижче подавального пристрою, яка обертається відносно горизонтальної осі обертання і містить обтискний пристрій і тим, що обтискний пристрій виконаний у вигляді кліщів, що механічно приводяться в дію, які мають зів поруч з окружністю обертової підставки і може бути приведений в дію механічним привідним пристроєм. У пристрої відповідно до винаходу обтискні краї, передбачені на протилежних кінцях валикоподібних порожнистих форм, утворюються в обтискному пристрої, виконаному у вигляді кліщів, що механічно приводяться в дію, який обертається по круговій орбіті. Кліщі закриваються після проходження верхньої позиції прийому і після прийому вафельної трубочки. Вафельна трубочка деформується при закриванні кліщів. Утворюються валикоподібні розташовані поруч порожнисті форми, які взаємозв'язані біля поперечних країв обтискними краями. Закриті кліщі переміщуються обертальним рухом горизонтально розташованої обертової підставки по круговій орбіті від верхньої позиції прийому до нижньої позиції подачі. Під час обертального руху обертової підставки закриті кліщі міцно утримують вафельну трубочку біля обтискних країв. Це дає можливість довгий час утримувати для утворення обтискних країв. Коли закриті кліщі досягають нижньої позиції подачі, вафельна трубочка розділяється біля обтискних країв шляхом стиснення кліщів. У результаті утворюються валикоподібні порожнисті форми, які відділені одна від одної, які при відкриванні кліщів падають вниз. Потім кліщі переміщуються обертальним рухом обертової підставки по круговій орбіті до верхньої позиції прийому, в якій наступна вафельна трубочка приймається з відкритих кліщів. Відповідно до додаткової особливості винаходу можна забезпечити, щоб був передбачений центруючий пристрій для вафельних трубочок, що подаються горизонтально до пристрою, і прикріплений до рами в зоні верхньої позиції прийому. Така конфігурація дозволяє розташовувати по одній лінії поперечну позицію кожної вафельної трубочки і кліщі обтискного пристрою перед тим, як вафельна трубочка буде прийнята відкритими кліщами обтискного пристрою. Відповідно до додаткової особливості винаходу можна забезпечити, щоб були передбачені відсікачі, призначені для бічних поверхонь обертового обтискного пристрою, які прикріплені до рами і розташовані по круговій орбіті між верхньою позицією прийому і нижньою позицією подачі. Така конфігурація дозволяє видалити з бічних поверхонь кліщів кінці вафельної трубочки, які виступають поперечно за межі кліщів після закривання кліщів, до того як кліщі досягнуть нижньої позиції подачі. Відповідно до додаткової особливості винаходу можна забезпечити, щоб був передбачений збираючий піддон для відходів, що випадають з обертового обтискного пристрою, і розташований в рамі під обертовою підставкою. Відповідно до додаткової особливості винаходу можна забезпечити, щоб був передбачений діагонально нахилений жолоб, який прикріплюється до рами і який розташований під нижньою позицією подачі для прийому валикоподібних порожнистих форм з обертового обтискного пристрою. 1 UA 110521 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до додаткової особливості винаходу можна забезпечити, щоб в горизонтально розташованій обертовій підставці були передбачені два або більше обтискних пристрої, виконаних у вигляді механічних кліщів, що приводяться в дію, встановлених на відстані один від одного по окружності обертової підставки. Відповідно до додаткової особливості винаходу можна передбачити, щоб обтискний пристрій, виконаний у вигляді механічних кліщів, що приводяться в дію, мав дві щоки, які обмежують зів, одна щока жорстко приєднана до обертової підставки, а інша щока прикріплена до пускового важеля, встановленого з можливістю повороту в обертовій підставці, яка може бути введена в зачеплення з механічним привідним пристроєм для відкривання і закривання кліщів. Відповідно до додаткової особливості винаходу можна передбачити, щоб дві щоки кліщів мали взаємно протилежні робочі планки, які розташовані паралельно осі обертання обертової підставки, і щоб робочі планки тримали взаємно протилежні обтискні зіви. Відповідно до додаткової особливості винаходу можна забезпечити, щоб був передбачений привідний двигун, механічно приєднаний до обертової підставки, і щоб був передбачений механічний привідний пристрій, виконаний у вигляді кулачкового контролера, для кліщів обтискного пристрою, при цьому кулачковий контролер має нерухомий кулачок, розташований в обертовій підставці, до якого примикає керуючий ролик, прикріплений до пускового важеля кліщів. Така конфігурація створює умови для безперервної роботи пристрою відповідно до винаходу, при цьому привідний двигун проводить безперервний обертальний рух обертової підставки, і механічний привідним пристрій, виконаний у вигляді кулачкового контролера, приводить в дію обертові кліщі, розташовані в обертовій підставці. Винахід детально роз'яснюється далі на зразковому варіанті з посиланням на прикладені креслення, на яких: на Фіг. 1 показаний косий переріз пристрою відповідно до винаходу тільки з одним обертовим обтискним пристроєм, виконаним у вигляді механічних кліщів, що приводяться в дію, на Фіг. 2 показаний вигляд збоку пристрою відповідно до винаходу тільки з трьома обертовими обтискними пристроями, виконаними у вигляді механічних кліщів, що приводяться в дію, на Фіг. 3 показаний косий переріз пристрою, поданого на Фіг. 2, на Фіг. 4 показаний пристрій відповідно до винаходу з чотирма обертовими обтискними пристроями, виконаними у вигляді механічних кліщів, що приводяться в дію, і на Фіг. 5 показаний косий переріз пристрою відповідно до винаходу біля випічного пристрою, який виготовляє вафельні трубочки. На Фіг. 1 показаний перший варіант пристрою для виготовлення валикоподібних порожнистих тіл. На Фіг. 1 показаний обтискний пристрій 1, виконаний у вигляді механічних кліщів, що приводяться в дію в горизонтально розташованій обертовій підставці 2. Кліщі 1 розташовані близько до зовнішньої окружності 3 обертової підставки 2. Кліщі 1 мають зів, який розташований близько до зовнішньої окружності 3 обертової підставки 2. Кліщі 1 відкриті. Вафельна трубочка 4 знаходиться в зіві. Кліщі 1 мають дві взаємно протилежних щоки 5 і 6. Права щока 5 на Фіг. 1 жорстко приєднана до обертової підставки 2. Ліва щока 6 на Фіг. 1 прикріплена до пускового важеля 8, встановленого з можливістю повороту в обертовій підставці 2 в точці 7. Пусковий важіль 8 має вільний кінець 8а, на якому встановлений керуючий ролик 9. Керуючий ролик 9 прилягає до кулачка 10 кулачкового контролера. Кулачок 10 розташований нерухомо в рамі пристрою, не показаного на Фіг. 1. Кулачок 10 розташований коаксіально ведучому валу 11 обертової підставки 2. Кожна щока 5 і 6 кліщів тримає робочу планку 12 і 13, розташовану паралельно осі обертання обертової підставки. В обох робочих планках 12, 13 передбачені обтискні зіви 14, які розташовані на відстані поруч один з одним. Обтискні зіви 14 двох робочих планок розташовані протилежно один одному. Коли обертова підставка 2 повертається направо, керуючий ролик 9 пускового важеля 8 проходить по нерухомо встановленому кулачку 10 кулачкового контролера. Пусковий важіль 8 повертається вгору на Фіг. 1, щока 6 кліщів, прикріплена до пускового важеля 8, переміщується у напрямку до щоки 5 кліщів, яка прикріплена до обертової підставки 2, і кліщі закриваються. На Фіг. 2 і 3 показаний другий варіант пристрою для виготовлення валикоподібних порожнистих тіл. Пристрій 15 має раму 16. Подавальний пристрій 18 для вафельних трубочок 19 розташований на верхній стороні 17 рами 16. Горизонтально розташована обертова підставка 20 з горизонтальною віссю обертання передбачена в рамі 16. Обертова підставка 20 механічно з'єднана з привідним двигуном 23 через ведучий вал 22. 2 UA 110521 C2 5 10 15 20 25 30 35 Кришка 24 розташована на верхній стороні 17 рами 16. Паз для вставляння вафельних трубочок 19 розташований в кришці 24. Паз для вставляння розташований паралельно осі обертання 21 обертової підставки 20. Вертикальні напрямні планки 25 розташовані у поперечних кінців паза для вставляння. Напрямні планки 25 прикріплені до рами 16. Напрямні планки 25 утворюють центруючий пристрій для вафельних трубочок 19, що подаються горизонтально до пристрою 15. Обертова підставка 20 містить три обтискних пристрої 26, 27, 28, виконаних у вигляді механічних кліщів, що приводяться в дію, які встановлені в формі зірки. Зіви обтискних пристроїв 26, 27, 28 розташовані поруч з окружністю обертової підставки 20. Обертова підставка 20 переміщує кліщі обтискних пристроїв 26, 27, 28 по круговій орбіті від верхньої позиції прийому кліщів, розташованих біля верхньої сторони 17 рами 16, до нижньої позиції подачі кліщів, розташованих на нижній стороні обертової підставки 20. Біля правого краю рами 16 на Фіг. 2 і 3 передбачені відсікачі 29, прикріплені до рами 16. Відсікачі призначені для бічних поверхонь кліщів обтискних пристроїв 26, 27, 28. Відсікачі (29) видаляють кінці вафельних трубочок, які виступають поперечно за межі закритих кліщів обтискних пристроїв 26, 27, 28 під час обертальних переміщень обертової підставки 20 від бічних поверхонь кліщів. Горизонтально розташований збірний піддон 30 для відходів, падаючих з обертових обтискних пристроїв 26, 27, 28, передбачений нижче обертової підставки 20. Збірний піддон 30 розташований в рамі 16 з можливістю переміщення. Біля лівого краю рами 16 на Фіг. 2 і 3 діагонально нахилений жолоб 31 прикріплений до рами 16 нижче нижньої позиції подачі кліщів. Валикоподібні порожнисті форми, падаючі вниз з кліщів обтискних пристроїв 26, 27, 28 біля нижньої позиції подачі кліщів, попадають в жолоб 31 і переміщуються по жолобу з пристрою 15. На фіг. 4 показаний інший варіант пристрою для виготовлення валикоподібних порожнистих форм. Пристрій 32 має раму 33. Подавальний пристрій 35 для вафельних трубочок розташоване на верхній стороні 34 рами 33. Горизонтально розташована обертова підставка 37 передбачена в рамі 33, яка має горизонтальну вісь обертання і містить чотири обтискних пристрої 38, 39, 40, 41, виконаних у вигляді механічних кліщів, що приводяться в дію, які розташовуються на відстані один від одного по окружності обертової підставки 37. Обертова підставка 37 переміщує кліщі обтискних пристроїв 38, 39, 40, 41 по круговій орбіті від верхньої позиції прийому кліщів, розташованих біля верхньої сторони 34 рами 33, до нижньої позиції подачі кліщів, яка розташована на нижній стороні обертової підставки 37. На Фіг. 5 показаний пристрій 42 для виготовлення валикоподібних порожнистих форм. Пристрій 42 розташований поруч з випікаючим пристроєм 43, в якому виготовляються вафельні трубочки. Вафельні трубочки, що виготовляються у випікаючому пристрої 43, переміщуються по діагонально нахиленому жолобу 44 до пристрою 42, в якому вафельна трубочка одна за одною розділяється на валикоподібні порожнисті форми. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Пристрій для виготовлення валикоподібних порожнистих форм, які утворюються шляхом розділення гарячих вафельних трубочок, які пластично деформуються в теплому випеченому стані і які обмежуються з протилежних кінців обтискними краями, при цьому пристрій (15, 32) містить раму (16, 33), яка підтримує подавальний пристрій (18, 35) для вафельних трубочок, і містить щонайменше один обтискний пристрій, в якому вафельні трубочки розділяються на валикоподібні порожнисті форми, який відрізняється тим, що він забезпечений щонайменше одним обтискним пристроєм (1, 26, 27, 28, 38, 39, 40, 41), який обертається по круговій орбіті в рамі (16), яка переміщується по круговій орбіті від верхньої позиції прийому до нижньої позиції подачі, при цьому обтискний пристрій (1, 26, 27, 28, 38, 39, 40, 41) у верхній позиції прийому приймає вафельну трубочку і розділяє вафельну трубочку по шляху до нижньої позиції подачі на валикоподібні порожнисті форми, які видаються з обтискного пристрою (1, 26, 27, 28, 38, 39, 40, 41) в нижню позицію подачі; при цьому передбачена горизонтально розташована обертова підставка (2, 20, 37) нижче подавального пристрою (18), яка обертається навколо горизонтальної осі обертання і містить обтискний пристрій (1, 26, 27, 28, 38, 39, 40, 41), і тим, що обтискний пристрій (1, 26, 27, 28, 38, 39, 40, 41) виконаний у вигляді кліщів, що механічно приводяться в дію, які мають зів поруч з окружністю обертової підставки (2, 20, 37) і можуть бути приведені в дію механічним привідним пристроєм. 3 UA 110521 C2 5 10 15 20 25 30 2. Пристрій за п. 1, який відрізняється тим, що центруючий пристрій (25) передбачений для вафельних трубочок, що подаються горизонтально до пристрою (15), і прикріплений до обертової підставки (16) в зоні верхньої позиції прийому. 3. Пристрій за п. 1 або 2, який відрізняється тим, що він забезпечений відсікачами (29), призначеними для бічних поверхонь обертового обтискного пристрою (26, 27, 28) і прикріпленими до рами (16), які розташовані на круговій орбіті між верхньою позицією прийому і нижньою позицією подачі. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що він забезпечений збірним піддоном (30) для відходів, які падають з обертового обтискного пристрою (26, 27, 28), який розташований в рамі (16) нижче обертової підставки (20). 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що діагонально нахилений жолоб (31), прикріплений до рами (16) і розташований нижче нижньої позиції подачі, передбачений для валикоподібних порожнистих форм, падаючих з обертового обтискного пристрою (26, 27, 28). 6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що в горизонтально розташованій обертовій підставці (20, 37) передбачені два або більше обертових обтискних пристрої (26, 27, 28, 38, 39, 40, 41), виконаних у вигляді кліщів, що механічно приводяться в дію, розташованих на відстані один від одного по окружності обертової підставки (20, 37). 7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що обтискний пристрій (1), виконаний у вигляді кліщів, що механічно приводяться в дію, має дві щоки (5, 6), які обмежують зів, при цьому одна щока (5) жорстко приєднана до обертової підставки (20), а інша щока (6) прикріплена до пускового важеля (8), встановленого з можливістю повороту в обертовій підставці (20), яка може бути введена в зачеплення з механічним привідним пристроєм для відкривання і закривання кліщів. 8. Пристрій за п. 7, який відрізняється тим, що дві щоки (5, 6) мають взаємно протилежні робочі планки (12, 13), які розташовані паралельно осі обертання (11) обертової підставки, і робочі планки (12, 13) утримують взаємно протилежні обтискні зіви (14), які розташовані поруч на відстані один від одного. 9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що він забезпечений привідним двигуном (23), механічно приєднаним до обертової підставки (2, 20), причому механічний привідний пристрій, виконаний у вигляді кулачкового контролера, передбачений для кліщів обтискного пристрою (1, 26, 27, 28), при цьому кулачковий контролер має нерухомий кулачок (10), який розташований поруч з обертовою підставкою (2, 20), до якої прилягає керуючий ролик (9), прикріплений до пускового важеля (8). 4 UA 110521 C2 5 UA 110521 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
