Пристрій для зрощування кабелів у повітряній лінії живлення середньої напруги

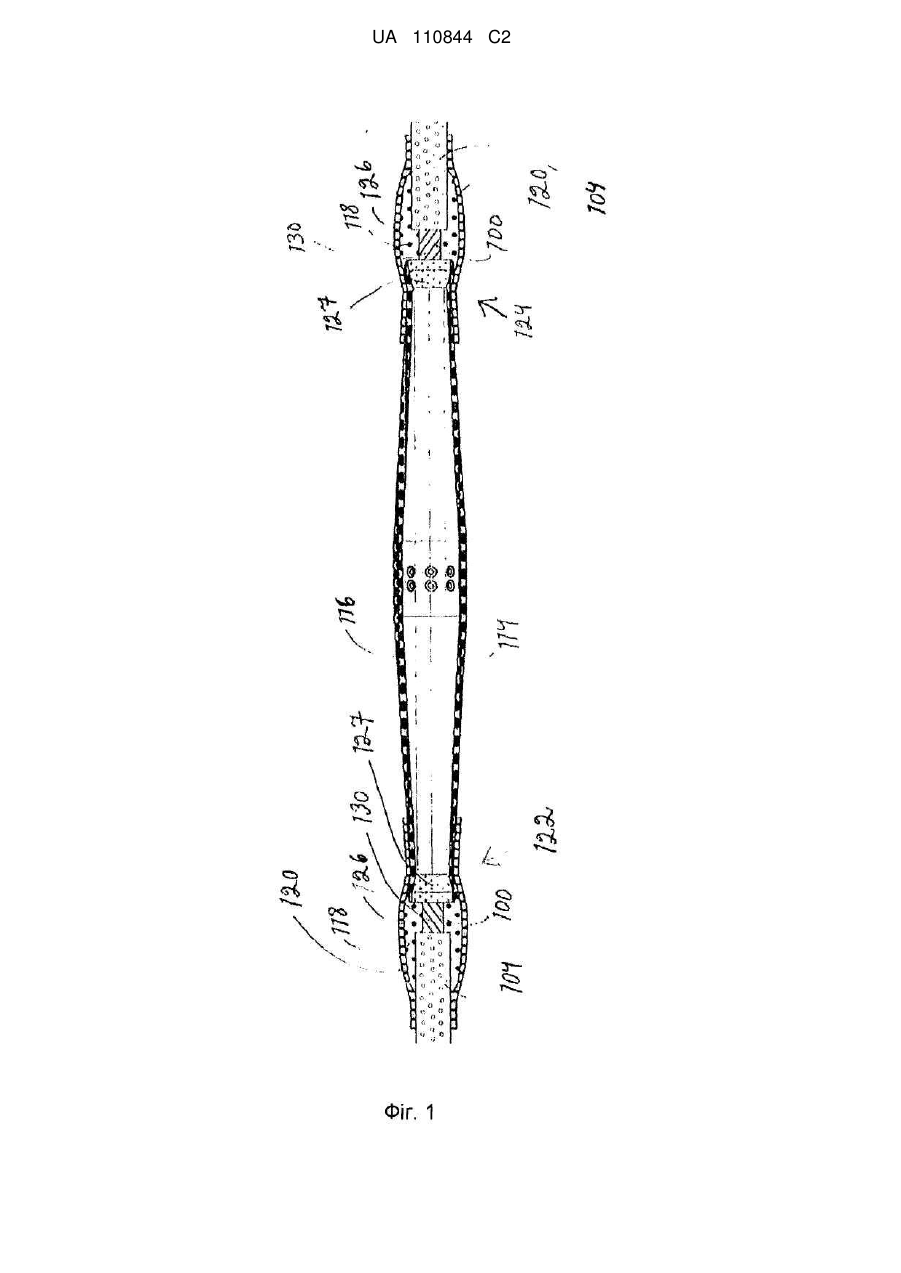

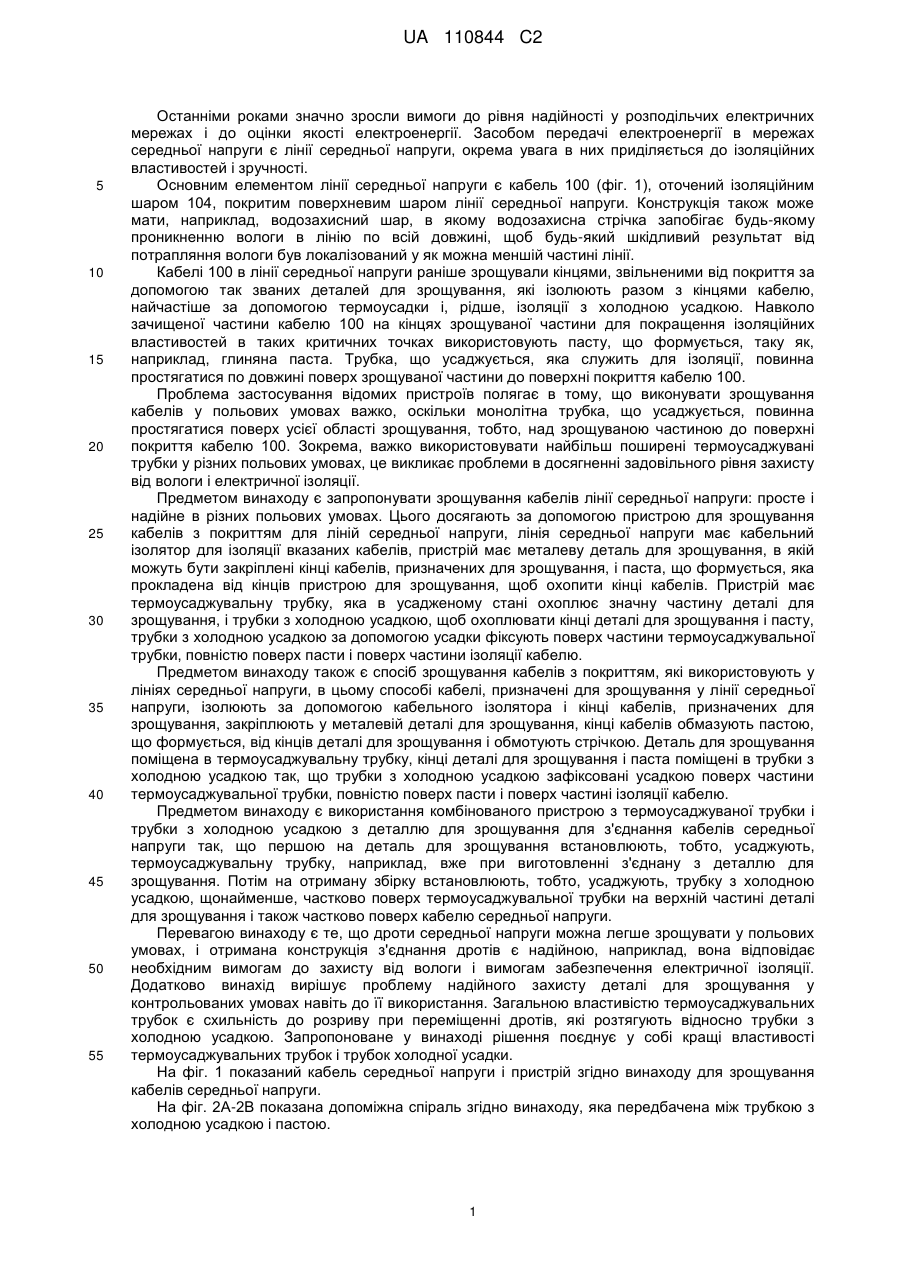

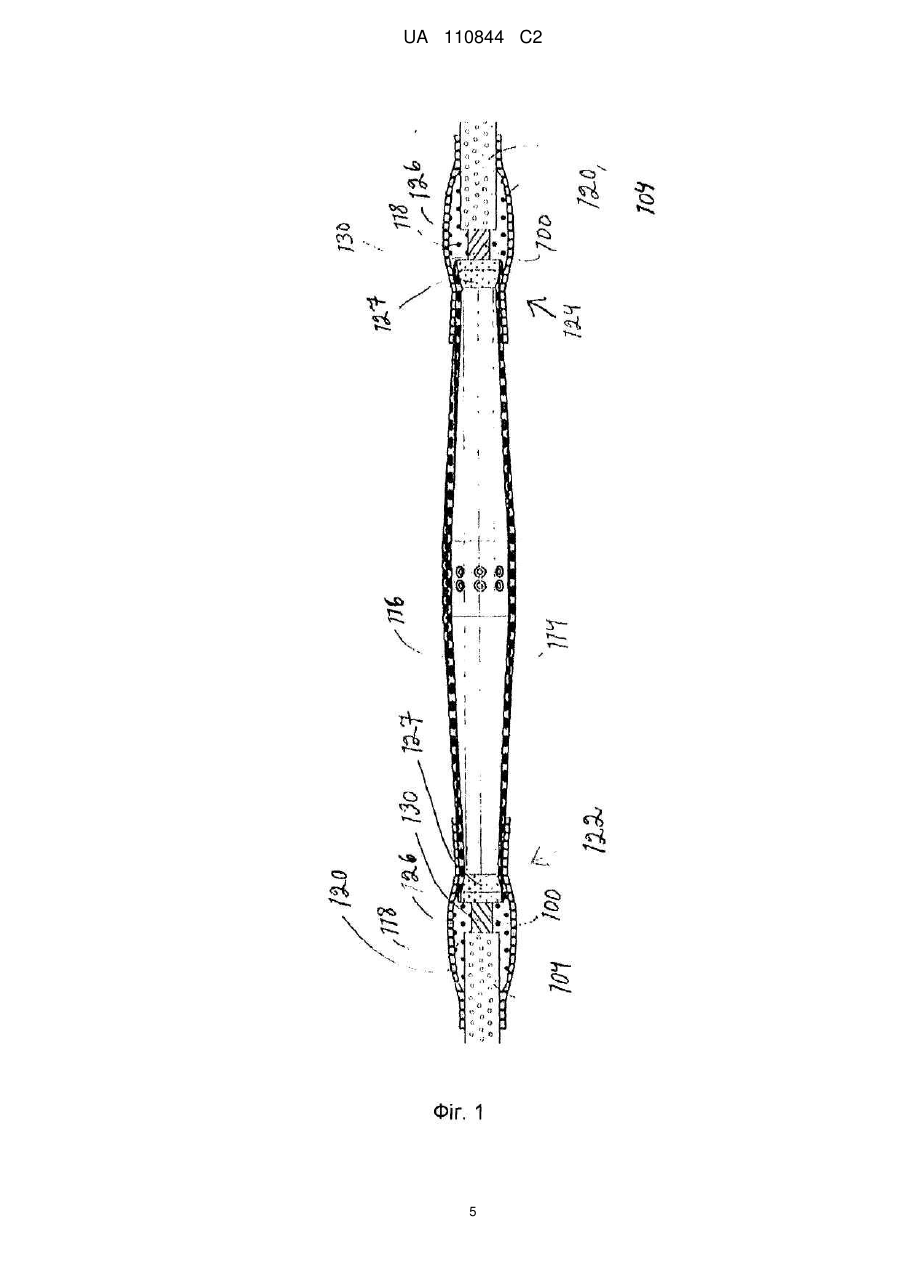

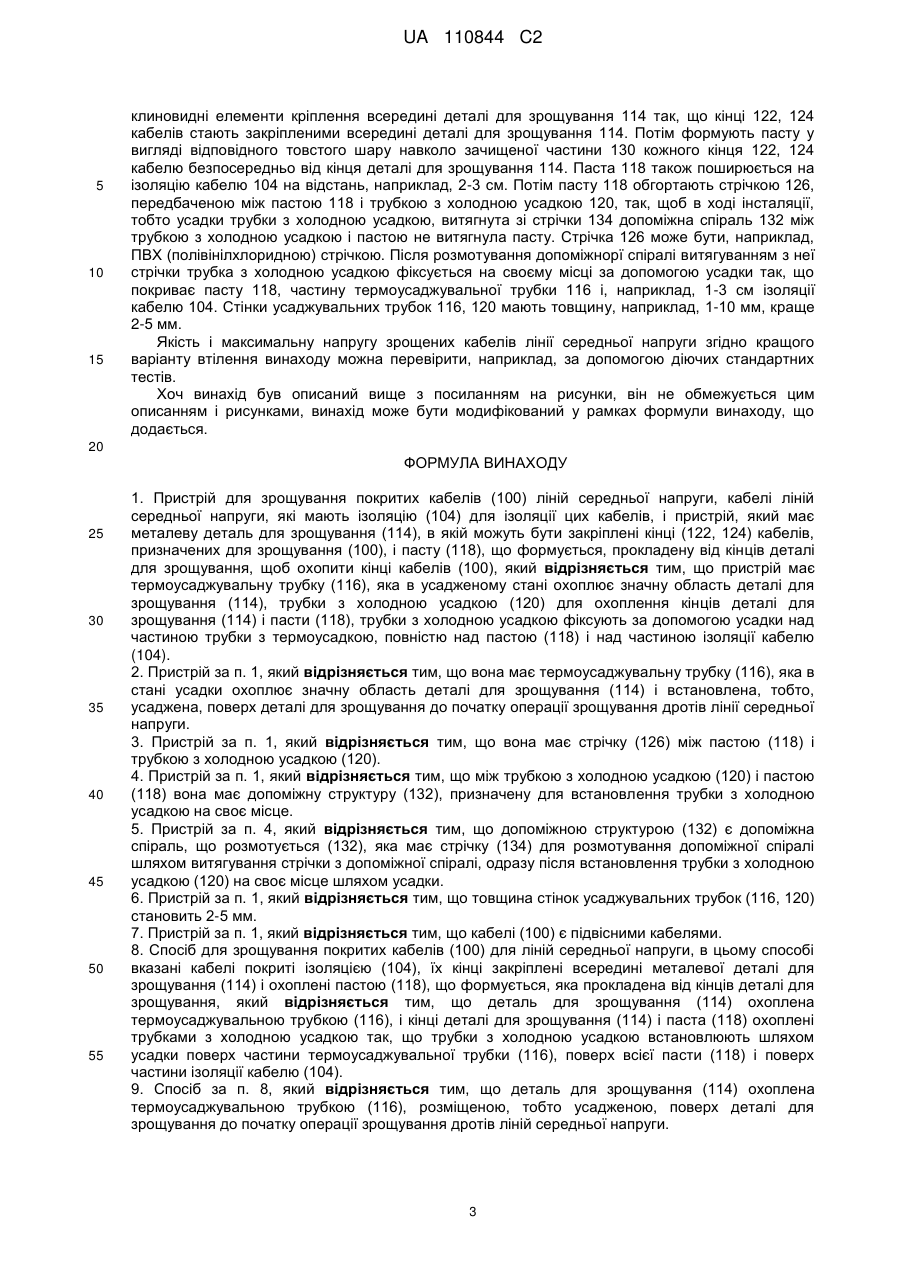

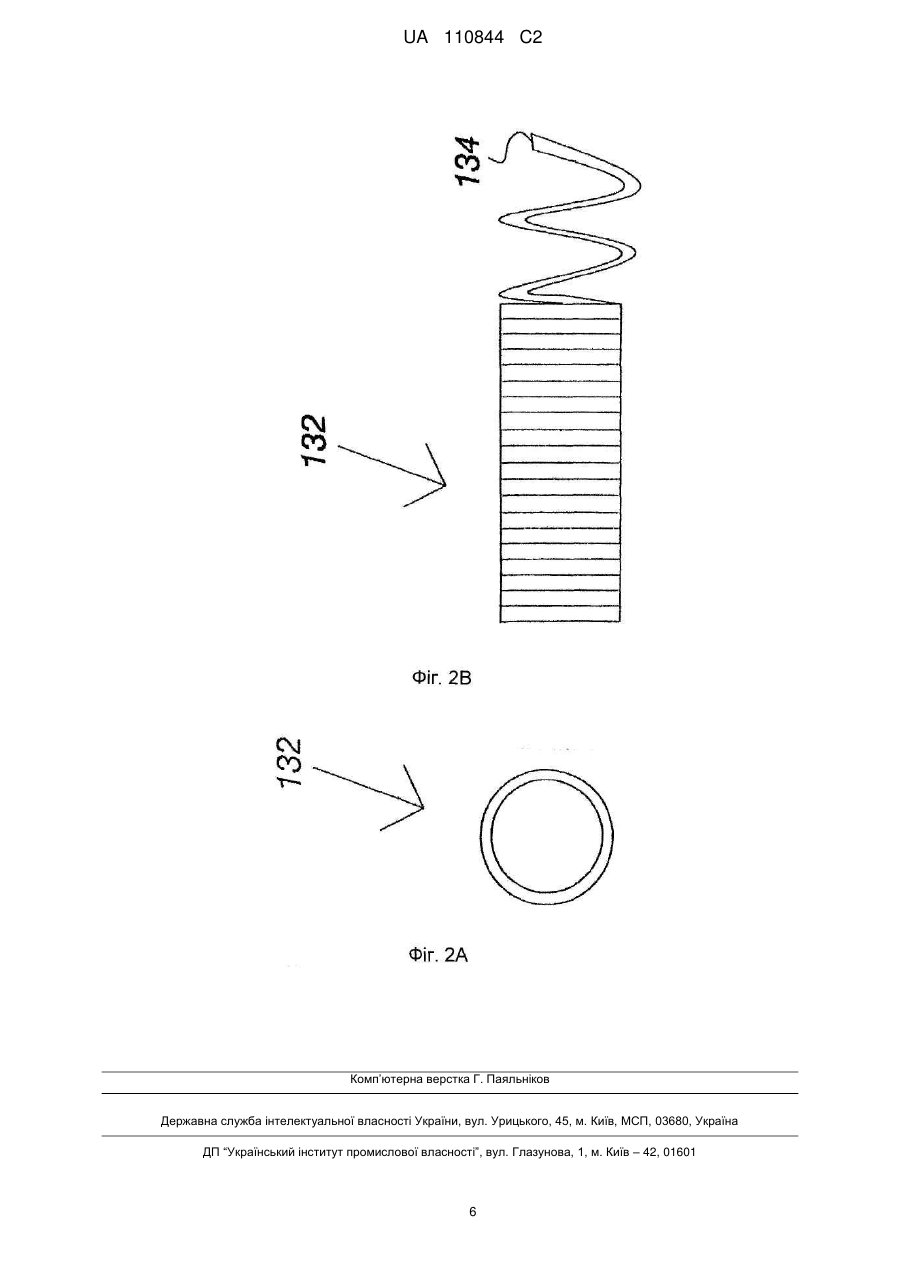

Реферат: Предметом винаходу є пристрій для зрощування покритих кабелів (100), які використовують в лініях середньої напруги і мають ізоляцію (104), пристрій має металеву деталь для зрощування (114), всередині якої закріплюють кінці (122, 124) кабелів (100), призначених для зрощування, і пасту (118), що формується, прокладену від кінців деталі для зрощування, щоб покрити кінці кабелів (100). Пристрій має термоусаджувальну трубку (116), яка в усадженому стані охоплює значну область деталі для зрощування (114), і трубки з холодною усадкою (120) для охоплення кінців деталі для зрощування (114) і пасти (118), трубки з холодною усадкою встановлюють шляхом усадки поверх частини термоусаджувальної трубки, повністю поверх пасти (118) і поверх частини ізоляції (104) кабелю. UA 110844 C2 (12) UA 110844 C2 UA 110844 C2 5 10 15 20 25 30 35 40 45 50 55 Останніми роками значно зросли вимоги до рівня надійності у розподільчих електричних мережах і до оцінки якості електроенергії. Засобом передачі електроенергії в мережах середньої напруги є лінії середньої напруги, окрема увага в них приділяється до ізоляційних властивостей і зручності. Основним елементом лінії середньої напруги є кабель 100 (фіг. 1), оточений ізоляційним шаром 104, покритим поверхневим шаром лінії середньої напруги. Конструкція також може мати, наприклад, водозахисний шар, в якому водозахисна стрічка запобігає будь-якому проникненню вологи в лінію по всій довжині, щоб будь-який шкідливий результат від потрапляння вологи був локалізований у як можна меншій частині лінії. Кабелі 100 в лінії середньої напруги раніше зрощували кінцями, звільненими від покриття за допомогою так званих деталей для зрощування, які ізолюють разом з кінцями кабелю, найчастіше за допомогою термоусадки і, рідше, ізоляції з холодною усадкою. Навколо зачищеної частини кабелю 100 на кінцях зрощуваної частини для покращення ізоляційних властивостей в таких критичних точках використовують пасту, що формується, таку як, наприклад, глиняна паста. Трубка, що усаджується, яка служить для ізоляції, повинна простягатися по довжині поверх зрощуваної частини до поверхні покриття кабелю 100. Проблема застосування відомих пристроїв полягає в тому, що виконувати зрощування кабелів у польових умовах важко, оскільки монолітна трубка, що усаджується, повинна простягатися поверх усієї області зрощування, тобто, над зрощуваною частиною до поверхні покриття кабелю 100. Зокрема, важко використовувати найбільш поширені термоусаджувані трубки у різних польових умовах, це викликає проблеми в досягненні задовільного рівня захисту від вологи і електричної ізоляції. Предметом винаходу є запропонувати зрощування кабелів лінії середньої напруги: просте і надійне в різних польових умовах. Цього досягають за допомогою пристрою для зрощування кабелів з покриттям для ліній середньої напруги, лінія середньої напруги має кабельний ізолятор для ізоляції вказаних кабелів, пристрій має металеву деталь для зрощування, в якій можуть бути закріплені кінці кабелів, призначених для зрощування, і паста, що формується, яка прокладена від кінців пристрою для зрощування, щоб охопити кінці кабелів. Пристрій має термоусаджувальну трубку, яка в усадженому стані охоплює значну частину деталі для зрощування, і трубки з холодною усадкою, щоб охоплювати кінці деталі для зрощування і пасту, трубки з холодною усадкою за допомогою усадки фіксують поверх частини термоусаджувальної трубки, повністю поверх пасти і поверх частини ізоляції кабелю. Предметом винаходу також є спосіб зрощування кабелів з покриттям, які використовують у лініях середньої напруги, в цьому способі кабелі, призначені для зрощування у лінії середньої напруги, ізолюють за допомогою кабельного ізолятора і кінці кабелів, призначених для зрощування, закріплюють у металевій деталі для зрощування, кінці кабелів обмазують пастою, що формується, від кінців деталі для зрощування і обмотують стрічкою. Деталь для зрощування поміщена в термоусаджувальну трубку, кінці деталі для зрощування і паста поміщені в трубки з холодною усадкою так, що трубки з холодною усадкою зафіксовані усадкою поверх частини термоусаджувальної трубки, повністю поверх пасти і поверх частині ізоляції кабелю. Предметом винаходу є використання комбінованого пристрою з термоусаджуваної трубки і трубки з холодною усадкою з деталлю для зрощування для з'єднання кабелів середньої напруги так, що першою на деталь для зрощування встановлюють, тобто, усаджують, термоусаджувальну трубку, наприклад, вже при виготовленні з'єднану з деталлю для зрощування. Потім на отриману збірку встановлюють, тобто, усаджують, трубку з холодною усадкою, щонайменше, частково поверх термоусаджувальної трубки на верхній частині деталі для зрощування і також частково поверх кабелю середньої напруги. Перевагою винаходу є те, що дроти середньої напруги можна легше зрощувати у польових умовах, і отримана конструкція з'єднання дротів є надійною, наприклад, вона відповідає необхідним вимогам до захисту від вологи і вимогам забезпечення електричної ізоляції. Додатково винахід вирішує проблему надійного захисту деталі для зрощування у контрольованих умовах навіть до її використання. Загальною властивістю термоусаджувальних трубок є схильність до розриву при переміщенні дротів, які розтягують відносно трубки з холодною усадкою. Запропоноване у винаході рішення поєднує у собі кращі властивості термоусаджувальних трубок і трубок холодної усадки. На фіг. 1 показаний кабель середньої напруги і пристрій згідно винаходу для зрощування кабелів середньої напруги. На фіг. 2А-2В показана допоміжна спіраль згідно винаходу, яка передбачена між трубкою з холодною усадкою і пастою. 1 UA 110844 C2 5 10 15 20 25 30 35 40 45 50 55 60 Предметом винаходу є пристрій для зрощування кабелів 100 з покриттям, які використовують в лінії середньої напруги. Наприклад, він може бути застосований для кабелів середньої напруги з покриттям і для кабелів середньої напруги з поздовжнім вологозахисним покриттям. Середня напруга може бути визначена як 0,6/1 (1,2)кВ
