Гімнастично-реабілітаційний тренажерний модуль луцького

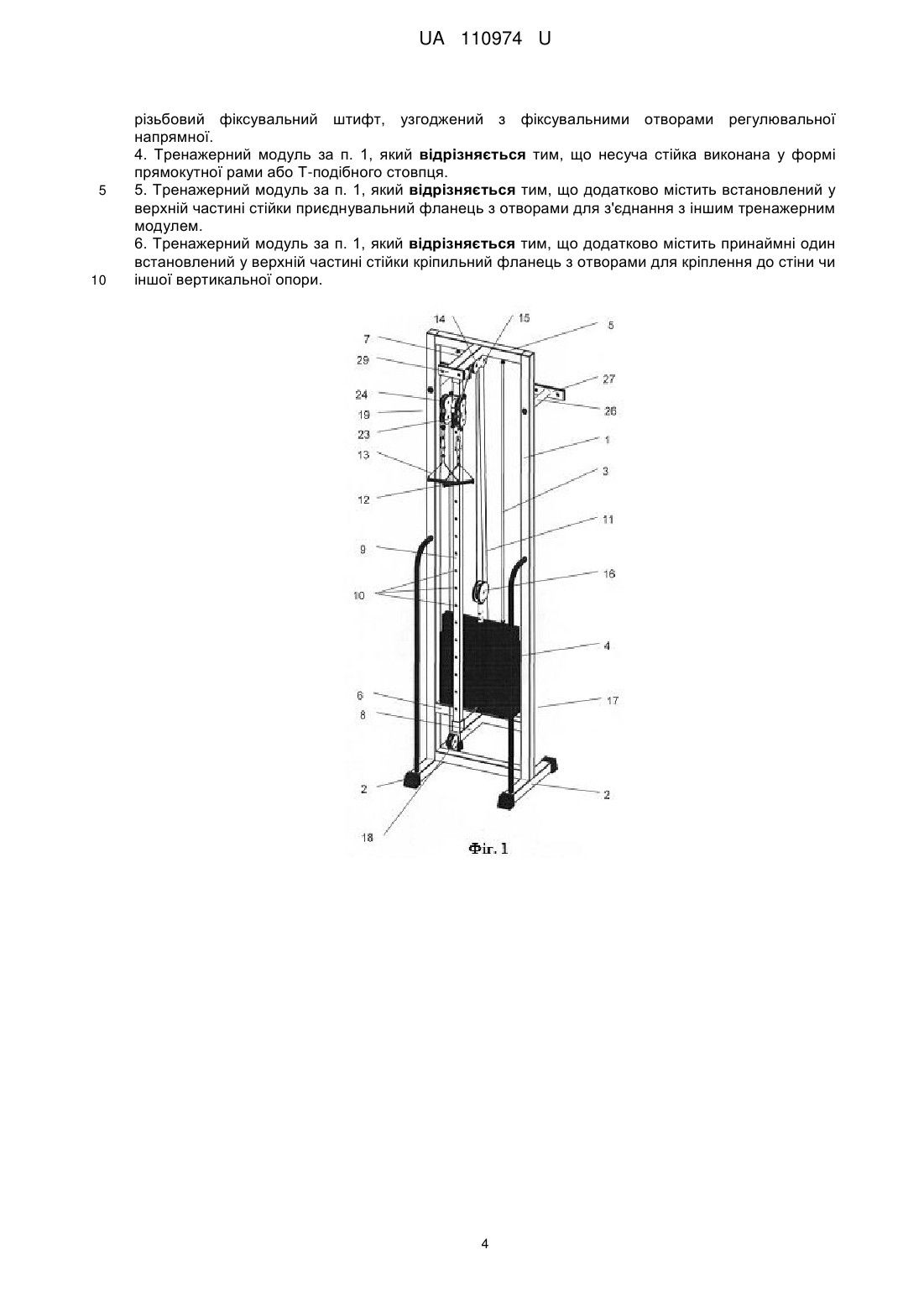

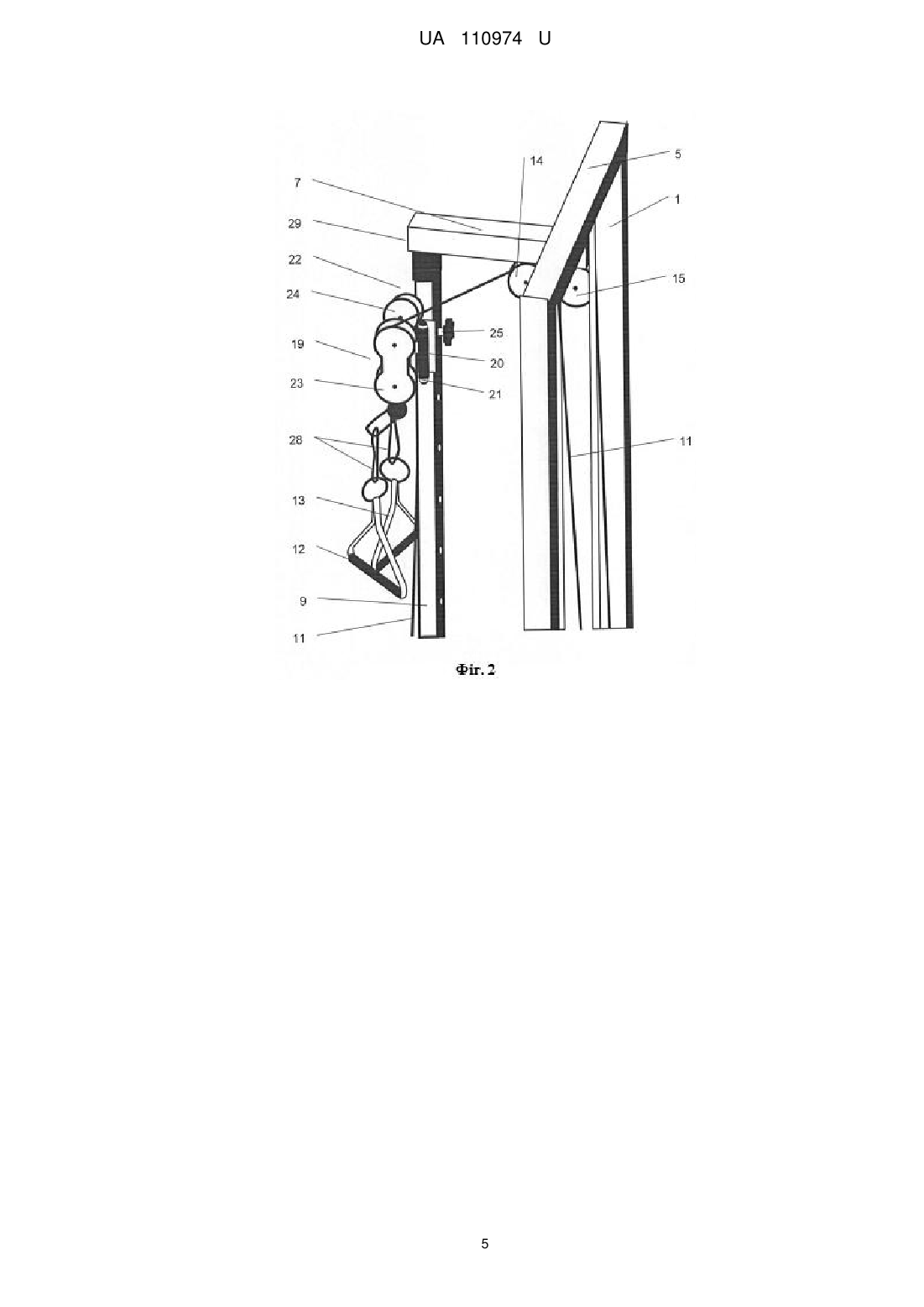

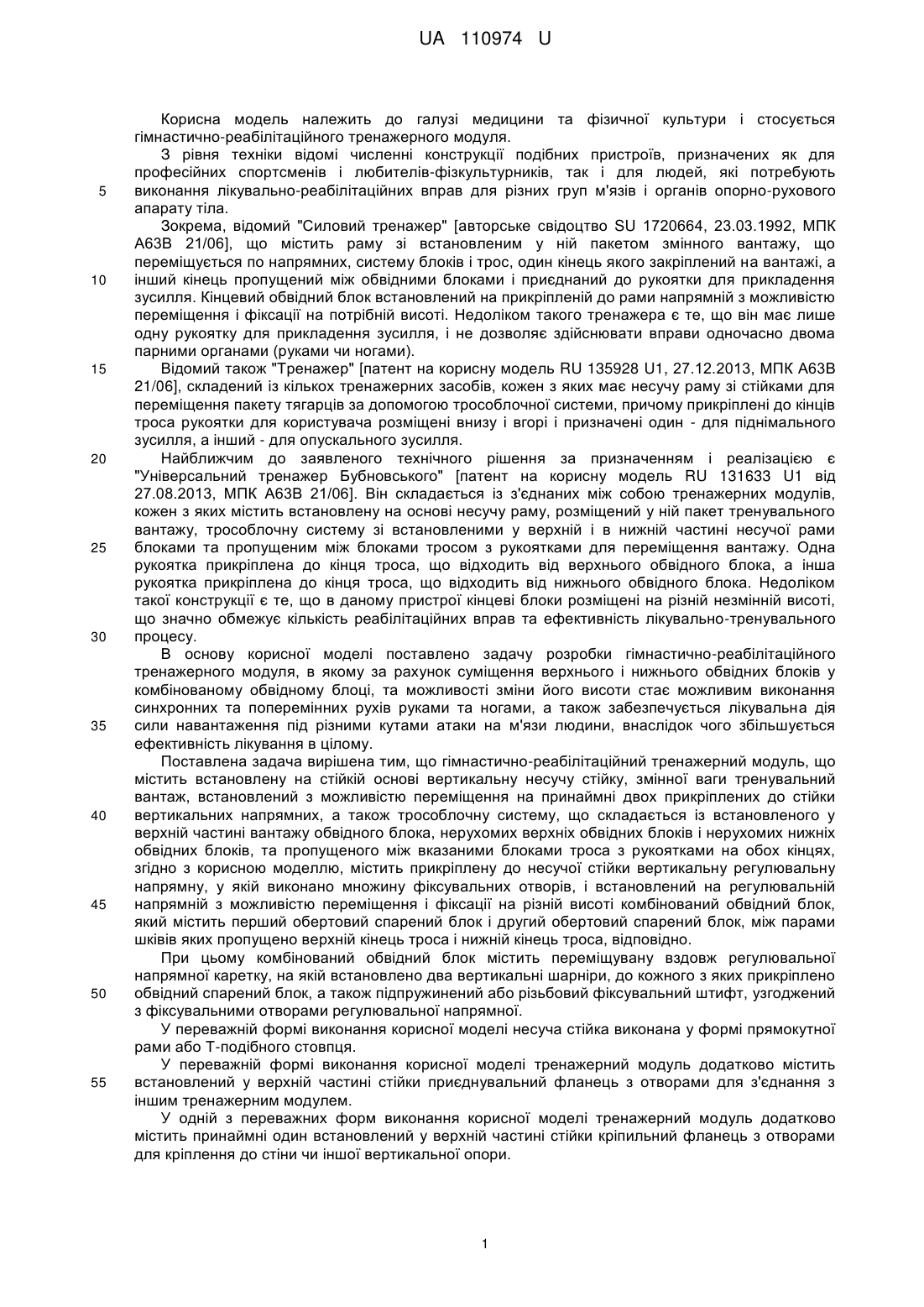

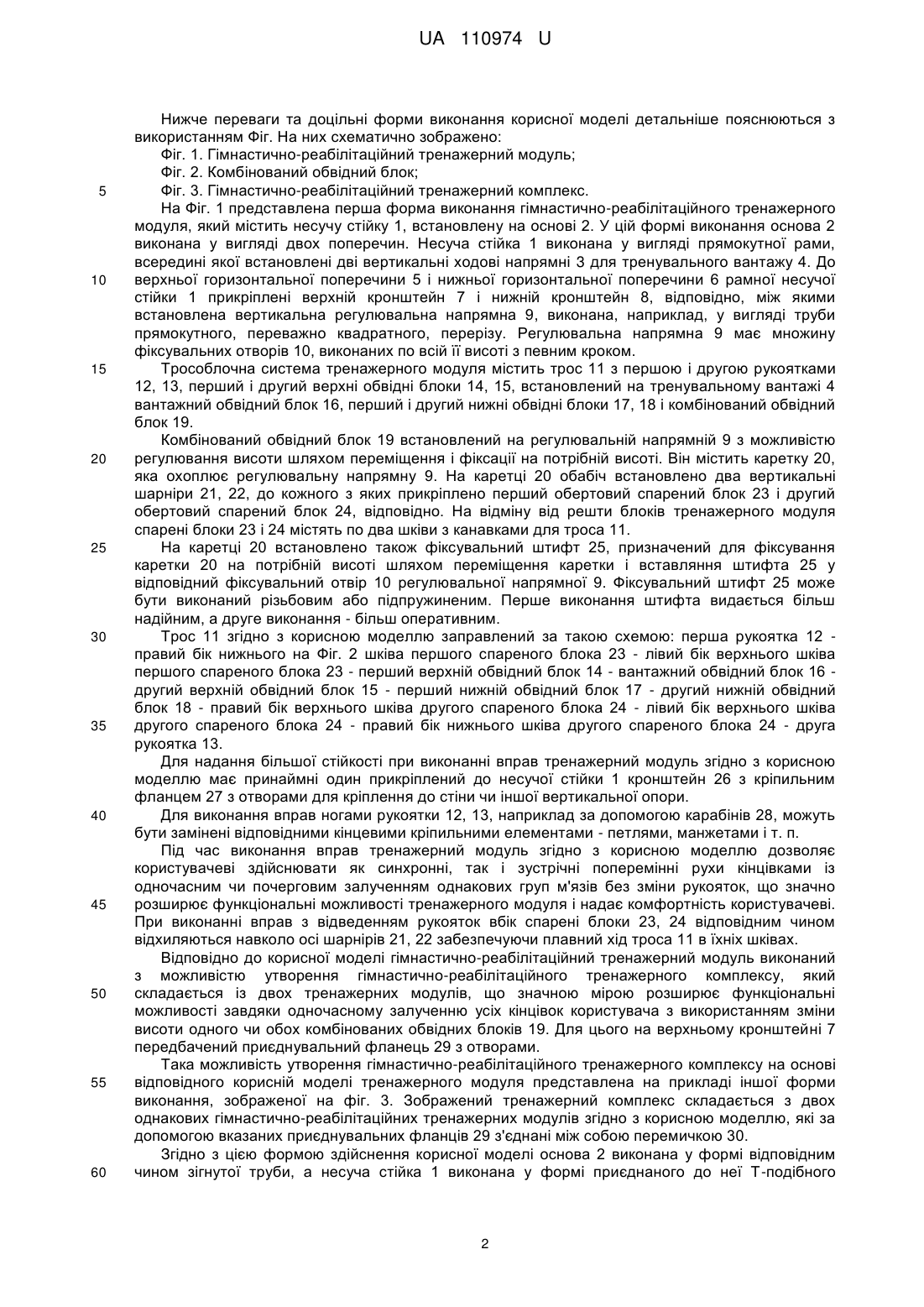

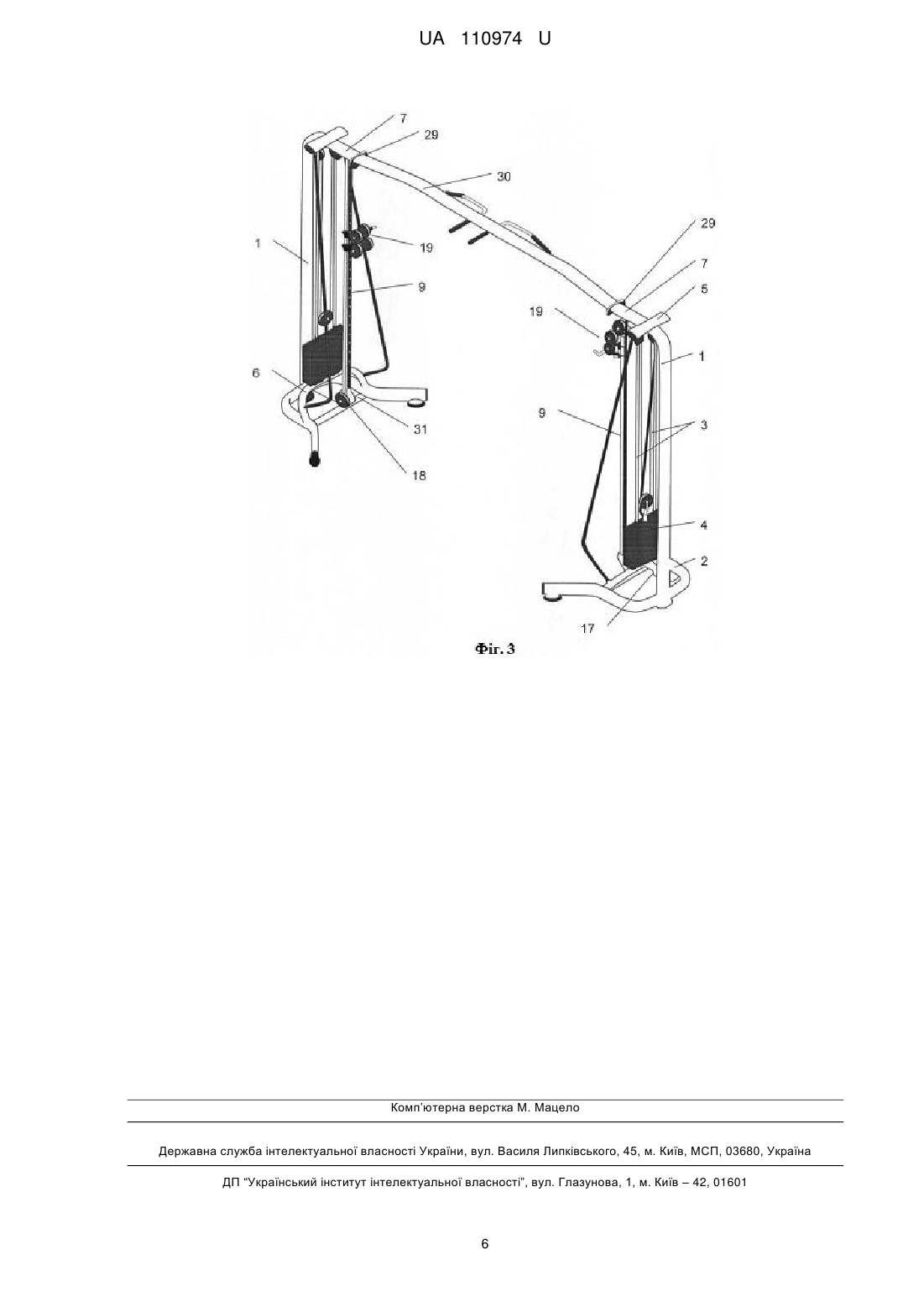

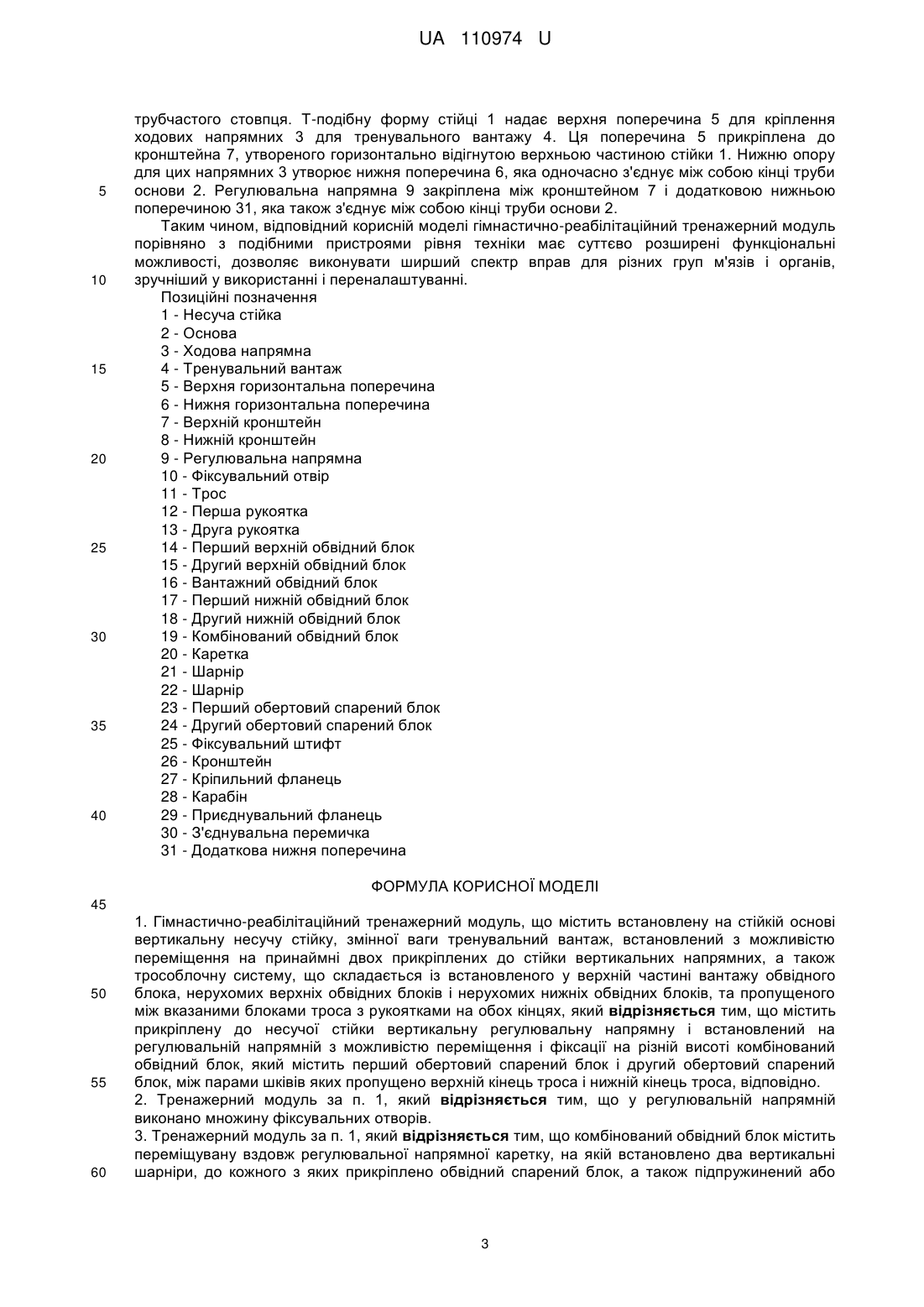

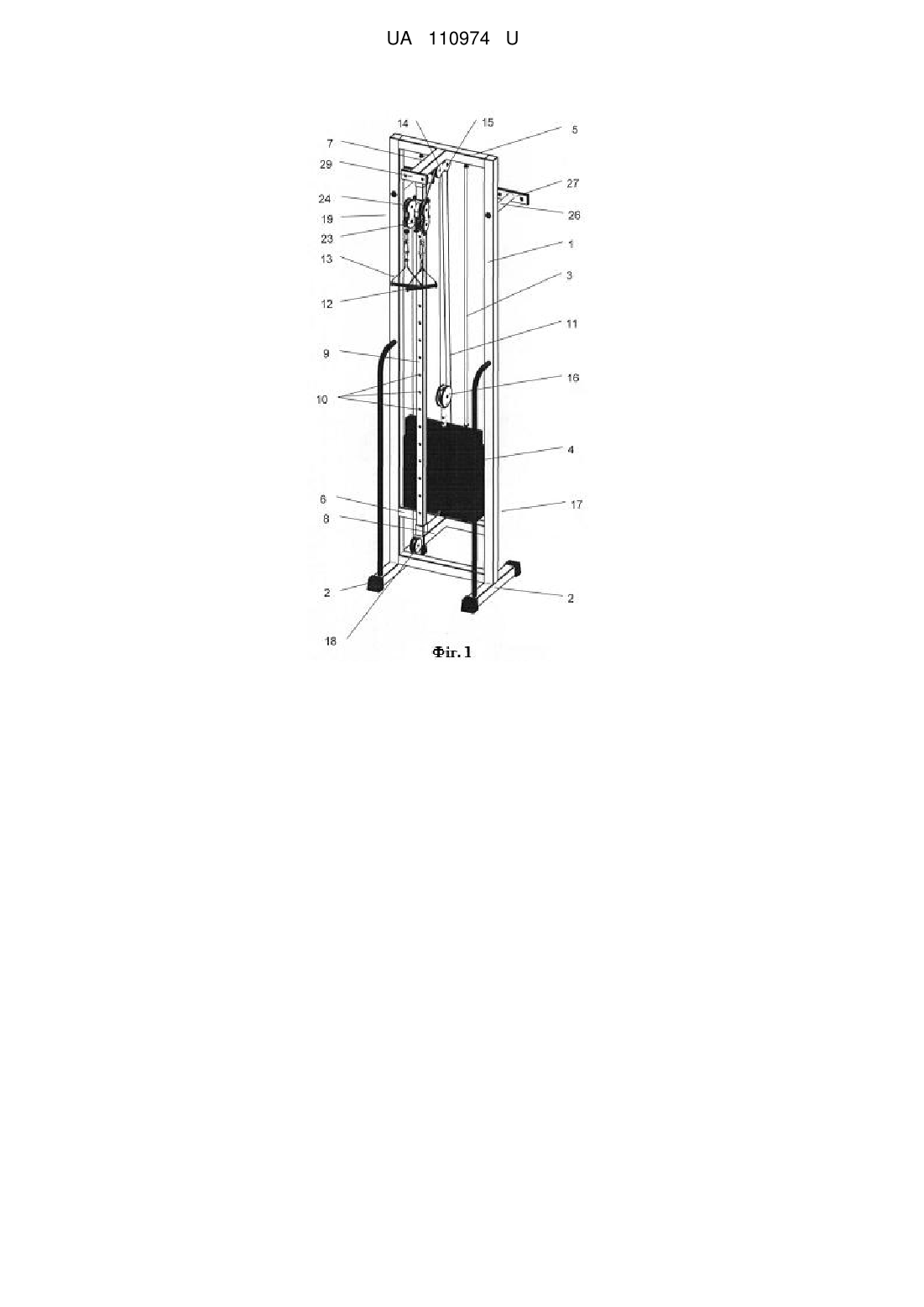

Реферат: Гімнастично-реабілітаційний тренажерний модуль містить встановлену на стійкій основі вертикальну несучу стійку, змінної ваги тренувальний вантаж, встановлений з можливістю переміщення на принаймні двох прикріплених до стійки вертикальних напрямних, а також трособлочну систему, що складається із встановленого у верхній частині вантажу обвідного блока, нерухомих верхніх обвідних блоків і нерухомих нижніх обвідних блоків, та пропущеного між вказаними блоками троса з рукоятками на обох кінцях. Містить прикріплену до несучої стійки вертикальну регулювальну напрямну і встановлений на регулювальній напрямній з можливістю переміщення і фіксації на різній висоті комбінований обвідний блок, який містить перший обертовий спарений блок і другий обертовий спарений блок, між парами шківів яких пропущено верхній кінець троса і нижній кінець троса, відповідно. UA 110974 U (54) ГІМНАСТИЧНО-РЕАБІЛІТАЦІЙНИЙ ТРЕНАЖЕРНИЙ МОДУЛЬ ЛУЦЬКОГО UA 110974 U UA 110974 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини та фізичної культури і стосується гімнастично-реабілітаційного тренажерного модуля. З рівня техніки відомі численні конструкції подібних пристроїв, призначених як для професійних спортсменів і любителів-фізкультурників, так і для людей, які потребують виконання лікувально-реабілітаційних вправ для різних груп м'язів і органів опорно-рухового апарату тіла. Зокрема, відомий "Силовий тренажер" [авторське свідоцтво SU 1720664, 23.03.1992, МПК А63В 21/06], що містить раму зі встановленим у ній пакетом змінного вантажу, що переміщується по напрямних, систему блоків і трос, один кінець якого закріплений на вантажі, а інший кінець пропущений між обвідними блоками і приєднаний до рукоятки для прикладення зусилля. Кінцевий обвідний блок встановлений на прикріпленій до рами напрямній з можливістю переміщення і фіксації на потрібній висоті. Недоліком такого тренажера є те, що він має лише одну рукоятку для прикладення зусилля, і не дозволяє здійснювати вправи одночасно двома парними органами (руками чи ногами). Відомий також "Тренажер" [патент на корисну модель RU 135928 U1, 27.12.2013, МПК А63В 21/06], складений із кількох тренажерних засобів, кожен з яких має несучу раму зі стійками для переміщення пакету тягарців за допомогою трособлочної системи, причому прикріплені до кінців троса рукоятки для користувача розміщені внизу і вгорі і призначені один - для піднімального зусилля, а інший - для опускального зусилля. Найближчим до заявленого технічного рішення за призначенням і реалізацією є "Універсальний тренажер Бубновського" [патент на корисну модель RU 131633 U1 від 27.08.2013, МПК А63В 21/06]. Він складається із з'єднаних між собою тренажерних модулів, кожен з яких містить встановлену на основі несучу раму, розміщений у ній пакет тренувального вантажу, трособлочну систему зі встановленими у верхній і в нижній частині несучої рами блоками та пропущеним між блоками тросом з рукоятками для переміщення вантажу. Одна рукоятка прикріплена до кінця троса, що відходить від верхнього обвідного блока, а інша рукоятка прикріплена до кінця троса, що відходить від нижнього обвідного блока. Недоліком такої конструкції є те, що в даному пристрої кінцеві блоки розміщені на різній незмінній висоті, що значно обмежує кількість реабілітаційних вправ та ефективність лікувально-тренувального процесу. В основу корисної моделі поставлено задачу розробки гімнастично-реабілітаційного тренажерного модуля, в якому за рахунок суміщення верхнього і нижнього обвідних блоків у комбінованому обвідному блоці, та можливості зміни його висоти стає можливим виконання синхронних та поперемінних рухів руками та ногами, а також забезпечується лікувальна дія сили навантаження під різними кутами атаки на м'язи людини, внаслідок чого збільшується ефективність лікування в цілому. Поставлена задача вирішена тим, що гімнастично-реабілітаційний тренажерний модуль, що містить встановлену на стійкій основі вертикальну несучу стійку, змінної ваги тренувальний вантаж, встановлений з можливістю переміщення на принаймні двох прикріплених до стійки вертикальних напрямних, а також трособлочну систему, що складається із встановленого у верхній частині вантажу обвідного блока, нерухомих верхніх обвідних блоків і нерухомих нижніх обвідних блоків, та пропущеного між вказаними блоками троса з рукоятками на обох кінцях, згідно з корисною моделлю, містить прикріплену до несучої стійки вертикальну регулювальну напрямну, у якій виконано множину фіксувальних отворів, і встановлений на регулювальній напрямній з можливістю переміщення і фіксації на різній висоті комбінований обвідний блок, який містить перший обертовий спарений блок і другий обертовий спарений блок, між парами шківів яких пропущено верхній кінець троса і нижній кінець троса, відповідно. При цьому комбінований обвідний блок містить переміщувану вздовж регулювальної напрямної каретку, на якій встановлено два вертикальні шарніри, до кожного з яких прикріплено обвідний спарений блок, а також підпружинений або різьбовий фіксувальний штифт, узгоджений з фіксувальними отворами регулювальної напрямної. У переважній формі виконання корисної моделі несуча стійка виконана у формі прямокутної рами або Т-подібного стовпця. У переважній формі виконання корисної моделі тренажерний модуль додатково містить встановлений у верхній частині стійки приєднувальний фланець з отворами для з'єднання з іншим тренажерним модулем. У одній з переважних форм виконання корисної моделі тренажерний модуль додатково містить принаймні один встановлений у верхній частині стійки кріпильний фланець з отворами для кріплення до стіни чи іншої вертикальної опори. 1 UA 110974 U 5 10 15 20 25 30 35 40 45 50 55 60 Нижче переваги та доцільні форми виконання корисної моделі детальніше пояснюються з використанням Фіг. На них схематично зображено: Фіг. 1. Гімнастично-реабілітаційний тренажерний модуль; Фіг. 2. Комбінований обвідний блок; Фіг. 3. Гімнастично-реабілітаційний тренажерний комплекс. На Фіг. 1 представлена перша форма виконання гімнастично-реабілітаційного тренажерного модуля, який містить несучу стійку 1, встановлену на основі 2. У цій формі виконання основа 2 виконана у вигляді двох поперечин. Несуча стійка 1 виконана у вигляді прямокутної рами, всередині якої встановлені дві вертикальні ходові напрямні 3 для тренувального вантажу 4. До верхньої горизонтальної поперечини 5 і нижньої горизонтальної поперечини 6 рамної несучої стійки 1 прикріплені верхній кронштейн 7 і нижній кронштейн 8, відповідно, між якими встановлена вертикальна регулювальна напрямна 9, виконана, наприклад, у вигляді труби прямокутного, переважно квадратного, перерізу. Регулювальна напрямна 9 має множину фіксувальних отворів 10, виконаних по всій її висоті з певним кроком. Трособлочна система тренажерного модуля містить трос 11 з першою і другою рукоятками 12, 13, перший і другий верхні обвідні блоки 14, 15, встановлений на тренувальному вантажі 4 вантажний обвідний блок 16, перший і другий нижні обвідні блоки 17, 18 і комбінований обвідний блок 19. Комбінований обвідний блок 19 встановлений на регулювальній напрямній 9 з можливістю регулювання висоти шляхом переміщення і фіксації на потрібній висоті. Він містить каретку 20, яка охоплює регулювальну напрямну 9. На каретці 20 обабіч встановлено два вертикальні шарніри 21, 22, до кожного з яких прикріплено перший обертовий спарений блок 23 і другий обертовий спарений блок 24, відповідно. На відміну від решти блоків тренажерного модуля спарені блоки 23 і 24 містять по два шківи з канавками для троса 11. На каретці 20 встановлено також фіксувальний штифт 25, призначений для фіксування каретки 20 на потрібній висоті шляхом переміщення каретки і вставляння штифта 25 у відповідний фіксувальний отвір 10 регулювальної напрямної 9. Фіксувальний штифт 25 може бути виконаний різьбовим або підпружиненим. Перше виконання штифта видається більш надійним, а друге виконання - більш оперативним. Трос 11 згідно з корисною моделлю заправлений за такою схемою: перша рукоятка 12 правий бік нижнього на Фіг. 2 шківа першого спареного блока 23 - лівий бік верхнього шківа першого спареного блока 23 - перший верхній обвідний блок 14 - вантажний обвідний блок 16 другий верхній обвідний блок 15 - перший нижній обвідний блок 17 - другий нижній обвідний блок 18 - правий бік верхнього шківа другого спареного блока 24 - лівий бік верхнього шківа другого спареного блока 24 - правий бік нижнього шківа другого спареного блока 24 - друга рукоятка 13. Для надання більшої стійкості при виконанні вправ тренажерний модуль згідно з корисною моделлю має принаймні один прикріплений до несучої стійки 1 кронштейн 26 з кріпильним фланцем 27 з отворами для кріплення до стіни чи іншої вертикальної опори. Для виконання вправ ногами рукоятки 12, 13, наприклад за допомогою карабінів 28, можуть бути замінені відповідними кінцевими кріпильними елементами - петлями, манжетами і т. п. Під час виконання вправ тренажерний модуль згідно з корисною моделлю дозволяє користувачеві здійснювати як синхронні, так і зустрічні поперемінні рухи кінцівками із одночасним чи почерговим залученням однакових груп м'язів без зміни рукояток, що значно розширює функціональні можливості тренажерного модуля і надає комфортність користувачеві. При виконанні вправ з відведенням рукояток вбік спарені блоки 23, 24 відповідним чином відхиляються навколо осі шарнірів 21, 22 забезпечуючи плавний хід троса 11 в їхніх шківах. Відповідно до корисної моделі гімнастично-реабілітаційний тренажерний модуль виконаний з можливістю утворення гімнастично-реабілітаційного тренажерного комплексу, який складається із двох тренажерних модулів, що значною мірою розширює функціональні можливості завдяки одночасному залученню усіх кінцівок користувача з використанням зміни висоти одного чи обох комбінованих обвідних блоків 19. Для цього на верхньому кронштейні 7 передбачений приєднувальний фланець 29 з отворами. Така можливість утворення гімнастично-реабілітаційного тренажерного комплексу на основі відповідного корисній моделі тренажерного модуля представлена на прикладі іншої форми виконання, зображеної на фіг. 3. Зображений тренажерний комплекс складається з двох однакових гімнастично-реабілітаційних тренажерних модулів згідно з корисною моделлю, які за допомогою вказаних приєднувальних фланців 29 з'єднані між собою перемичкою 30. Згідно з цією формою здійснення корисної моделі основа 2 виконана у формі відповідним чином зігнутої труби, а несуча стійка 1 виконана у формі приєднаного до неї Т-подібного 2 UA 110974 U 5 10 15 20 25 30 35 40 трубчастого стовпця. Т-подібну форму стійці 1 надає верхня поперечина 5 для кріплення ходових напрямних 3 для тренувального вантажу 4. Ця поперечина 5 прикріплена до кронштейна 7, утвореного горизонтально відігнутою верхньою частиною стійки 1. Нижню опору для цих напрямних 3 утворює нижня поперечина 6, яка одночасно з'єднує між собою кінці труби основи 2. Регулювальна напрямна 9 закріплена між кронштейном 7 і додатковою нижньою поперечиною 31, яка також з'єднує між собою кінці труби основи 2. Таким чином, відповідний корисній моделі гімнастично-реабілітаційний тренажерний модуль порівняно з подібними пристроями рівня техніки має суттєво розширені функціональні можливості, дозволяє виконувати ширший спектр вправ для різних груп м'язів і органів, зручніший у використанні і переналаштуванні. Позиційні позначення 1 - Несуча стійка 2 - Основа 3 - Ходова напрямна 4 - Тренувальний вантаж 5 - Верхня горизонтальна поперечина 6 - Нижня горизонтальна поперечина 7 - Верхній кронштейн 8 - Нижній кронштейн 9 - Регулювальна напрямна 10 - Фіксувальний отвір 11 - Трос 12 - Перша рукоятка 13 - Друга рукоятка 14 - Перший верхній обвідний блок 15 - Другий верхній обвідний блок 16 - Вантажний обвідний блок 17 - Перший нижній обвідний блок 18 - Другий нижній обвідний блок 19 - Комбінований обвідний блок 20 - Каретка 21 - Шарнір 22 - Шарнір 23 - Перший обертовий спарений блок 24 - Другий обертовий спарений блок 25 - Фіксувальний штифт 26 - Кронштейн 27 - Кріпильний фланець 28 - Карабін 29 - Приєднувальний фланець 30 - З'єднувальна перемичка 31 - Додаткова нижня поперечина ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Гімнастично-реабілітаційний тренажерний модуль, що містить встановлену на стійкій основі вертикальну несучу стійку, змінної ваги тренувальний вантаж, встановлений з можливістю переміщення на принаймні двох прикріплених до стійки вертикальних напрямних, а також трособлочну систему, що складається із встановленого у верхній частині вантажу обвідного блока, нерухомих верхніх обвідних блоків і нерухомих нижніх обвідних блоків, та пропущеного між вказаними блоками троса з рукоятками на обох кінцях, який відрізняється тим, що містить прикріплену до несучої стійки вертикальну регулювальну напрямну і встановлений на регулювальній напрямній з можливістю переміщення і фіксації на різній висоті комбінований обвідний блок, який містить перший обертовий спарений блок і другий обертовий спарений блок, між парами шківів яких пропущено верхній кінець троса і нижній кінець троса, відповідно. 2. Тренажерний модуль за п. 1, який відрізняється тим, що у регулювальній напрямній виконано множину фіксувальних отворів. 3. Тренажерний модуль за п. 1, який відрізняється тим, що комбінований обвідний блок містить переміщувану вздовж регулювальної напрямної каретку, на якій встановлено два вертикальні шарніри, до кожного з яких прикріплено обвідний спарений блок, а також підпружинений або 3 UA 110974 U 5 10 різьбовий фіксувальний штифт, узгоджений з фіксувальними отворами регулювальної напрямної. 4. Тренажерний модуль за п. 1, який відрізняється тим, що несуча стійка виконана у формі прямокутної рами або Т-подібного стовпця. 5. Тренажерний модуль за п. 1, який відрізняється тим, що додатково містить встановлений у верхній частині стійки приєднувальний фланець з отворами для з'єднання з іншим тренажерним модулем. 6. Тренажерний модуль за п. 1, який відрізняється тим, що додатково містить принаймні один встановлений у верхній частині стійки кріпильний фланець з отворами для кріплення до стіни чи іншої вертикальної опори. 4 UA 110974 U 5 UA 110974 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
