Футерівка завантажувального пристрою млина

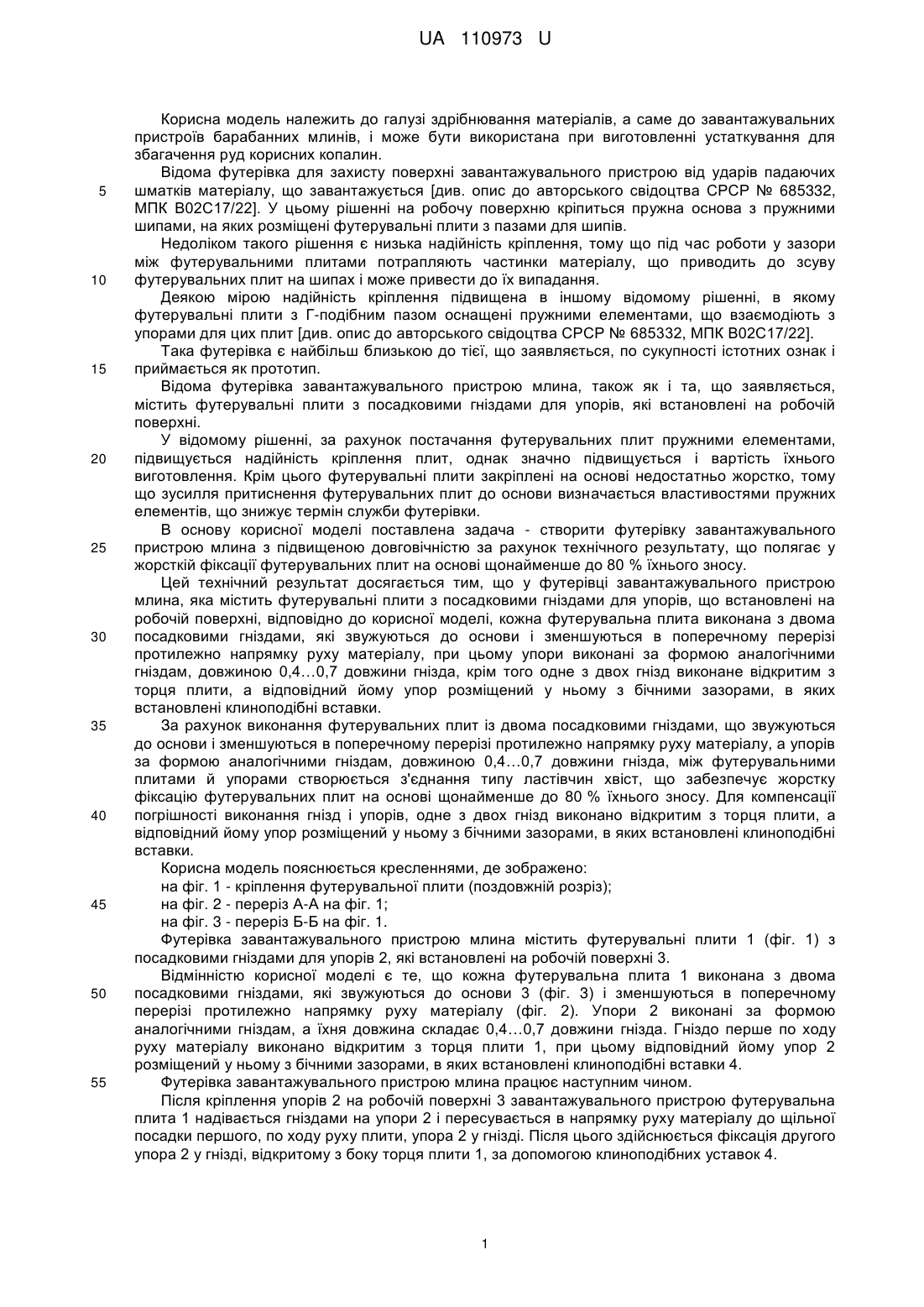

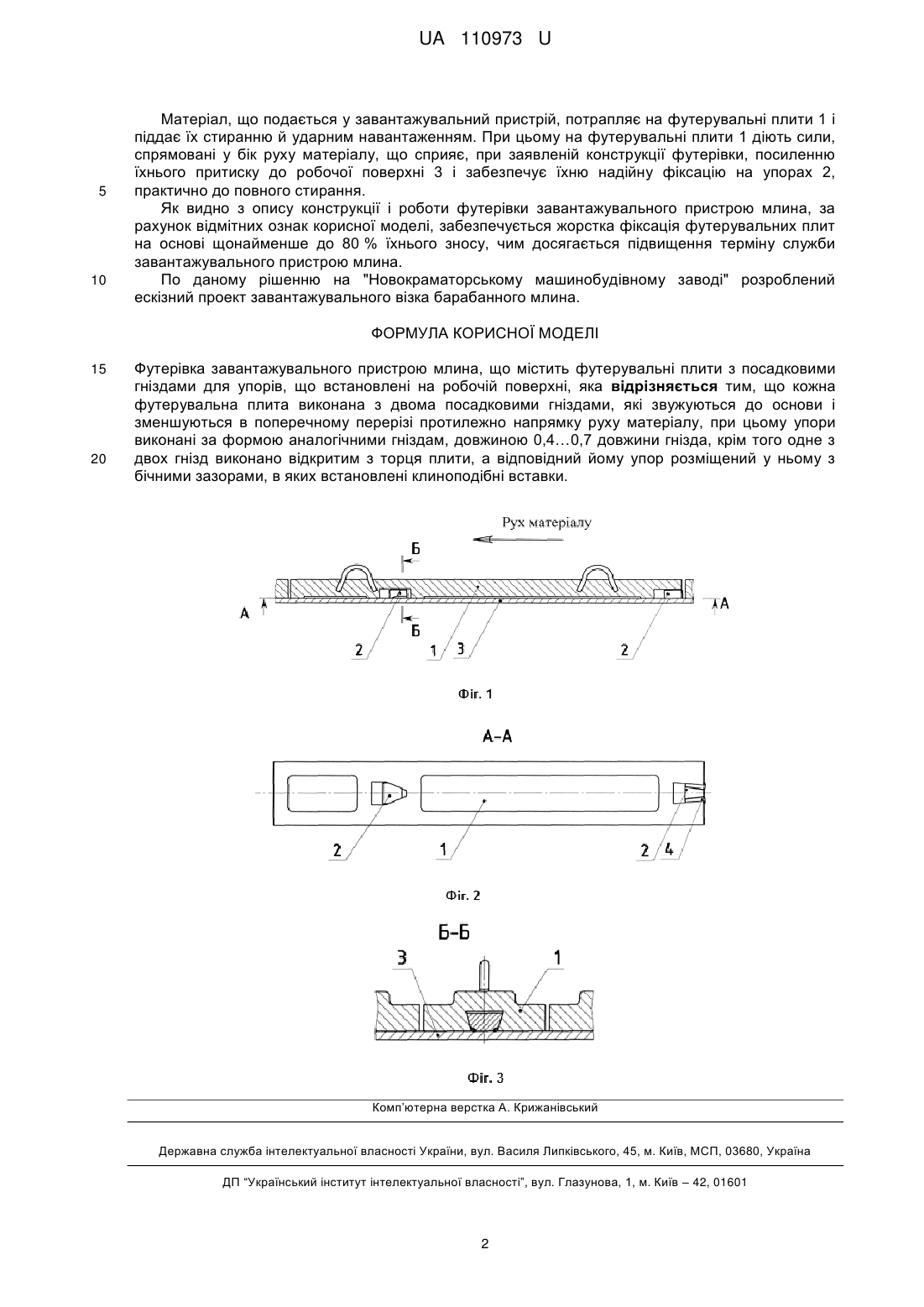

Реферат: Футерівка завантажувального пристрою млина містить футерувальні плити з посадковими гніздами для упорів, що встановлені на робочій поверхні. Кожна футерувальна плита виконана з двома посадковими гніздами, які звужуються до основи і зменшуються в поперечному перерізі протилежно напрямку руху матеріалу. При цьому упори виконані за формою аналогічними гніздам, довжиною 0,4…0,7 довжини гнізда. Крім цього одне з двох гнізд виконано відкритим з торця плити, а відповідний йому упор розміщений у ньому з бічними зазорами, в яких встановлені клиноподібні вставки. UA 110973 U (54) ФУТЕРІВКА ЗАВАНТАЖУВАЛЬНОГО ПРИСТРОЮ МЛИНА UA 110973 U UA 110973 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі здрібнювання матеріалів, а саме до завантажувальних пристроїв барабанних млинів, і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відома футерівка для захисту поверхні завантажувального пристрою від ударів падаючих шматків матеріалу, що завантажується [див. опис до авторського свідоцтва СРСР № 685332, МПК В02С17/22]. У цьому рішенні на робочу поверхню кріпиться пружна основа з пружними шипами, на яких розміщені футерувальні плити з пазами для шипів. Недоліком такого рішення є низька надійність кріплення, тому що під час роботи у зазори між футерувальними плитами потрапляють частинки матеріалу, що приводить до зсуву футерувальних плит на шипах і може привести до їх випадання. Деякою мірою надійність кріплення підвищена в іншому відомому рішенні, в якому футерувальні плити з Г-подібним пазом оснащені пружними елементами, що взаємодіють з упорами для цих плит [див. опис до авторського свідоцтва СРСР № 685332, МПК В02С17/22]. Така футерівка є найбільш близькою до тієї, що заявляється, по сукупності істотних ознак і приймається як прототип. Відома футерівка завантажувального пристрою млина, також як і та, що заявляється, містить футерувальні плити з посадковими гніздами для упорів, які встановлені на робочій поверхні. У відомому рішенні, за рахунок постачання футерувальних плит пружними елементами, підвищується надійність кріплення плит, однак значно підвищується і вартість їхнього виготовлення. Крім цього футерувальні плити закріплені на основі недостатньо жорстко, тому що зусилля притиснення футерувальних плит до основи визначається властивостями пружних елементів, що знижує термін служби футерівки. В основу корисної моделі поставлена задача - створити футерівку завантажувального пристрою млина з підвищеною довговічністю за рахунок технічного результату, що полягає у жорсткій фіксації футерувальних плит на основі щонайменше до 80 % їхнього зносу. Цей технічний результат досягається тим, що у футерівці завантажувального пристрою млина, яка містить футерувальні плити з посадковими гніздами для упорів, що встановлені на робочій поверхні, відповідно до корисної моделі, кожна футерувальна плита виконана з двома посадковими гніздами, які звужуються до основи і зменшуються в поперечному перерізі протилежно напрямку руху матеріалу, при цьому упори виконані за формою аналогічними гніздам, довжиною 0,4…0,7 довжини гнізда, крім того одне з двох гнізд виконане відкритим з торця плити, а відповідний йому упор розміщений у ньому з бічними зазорами, в яких встановлені клиноподібні вставки. За рахунок виконання футерувальних плит із двома посадковими гніздами, що звужуються до основи і зменшуються в поперечному перерізі протилежно напрямку руху матеріалу, а упорів за формою аналогічними гніздам, довжиною 0,4…0,7 довжини гнізда, між футерувальними плитами й упорами створюється з'єднання типу ластівчин хвіст, що забезпечує жорстку фіксацію футерувальних плит на основі щонайменше до 80 % їхнього зносу. Для компенсації погрішності виконання гнізд і упорів, одне з двох гнізд виконано відкритим з торця плити, а відповідний йому упор розміщений у ньому з бічними зазорами, в яких встановлені клиноподібні вставки. Корисна модель пояснюється кресленнями, де зображено: на фіг. 1 - кріплення футерувальної плити (поздовжній розріз); на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - переріз Б-Б на фіг. 1. Футерівка завантажувального пристрою млина містить футерувальні плити 1 (фіг. 1) з посадковими гніздами для упорів 2, які встановлені на робочій поверхні 3. Відмінністю корисної моделі є те, що кожна футерувальна плита 1 виконана з двома посадковими гніздами, які звужуються до основи 3 (фіг. 3) і зменшуються в поперечному перерізі протилежно напрямку руху матеріалу (фіг. 2). Упори 2 виконані за формою аналогічними гніздам, а їхня довжина складає 0,4…0,7 довжини гнізда. Гніздо перше по ходу руху матеріалу виконано відкритим з торця плити 1, при цьому відповідний йому упор 2 розміщений у ньому з бічними зазорами, в яких встановлені клиноподібні вставки 4. Футерівка завантажувального пристрою млина працює наступним чином. Після кріплення упорів 2 на робочій поверхні 3 завантажувального пристрою футерувальна плита 1 надівається гніздами на упори 2 і пересувається в напрямку руху матеріалу до щільної посадки першого, по ходу руху плити, упора 2 у гнізді. Після цього здійснюється фіксація другого упора 2 у гнізді, відкритому з боку торця плити 1, за допомогою клиноподібних уставок 4. 1 UA 110973 U 5 10 Матеріал, що подається у завантажувальний пристрій, потрапляє на футерувальні плити 1 і піддає їх стиранню й ударним навантаженням. При цьому на футерувальні плити 1 діють сили, спрямовані у бік руху матеріалу, що сприяє, при заявленій конструкції футерівки, посиленню їхнього притиску до робочої поверхні 3 і забезпечує їхню надійну фіксацію на упорах 2, практично до повного стирання. Як видно з опису конструкції і роботи футерівки завантажувального пристрою млина, за рахунок відмітних ознак корисної моделі, забезпечується жорстка фіксація футерувальних плит на основі щонайменше до 80 % їхнього зносу, чим досягається підвищення терміну служби завантажувального пристрою млина. По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений ескізний проект завантажувального візка барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Футерівка завантажувального пристрою млина, що містить футерувальні плити з посадковими гніздами для упорів, що встановлені на робочій поверхні, яка відрізняється тим, що кожна футерувальна плита виконана з двома посадковими гніздами, які звужуються до основи і зменшуються в поперечному перерізі протилежно напрямку руху матеріалу, при цьому упори виконані за формою аналогічними гніздам, довжиною 0,4…0,7 довжини гнізда, крім того одне з двох гнізд виконано відкритим з торця плити, а відповідний йому упор розміщений у ньому з бічними зазорами, в яких встановлені клиноподібні вставки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
