З’єднувач-розгалужувач

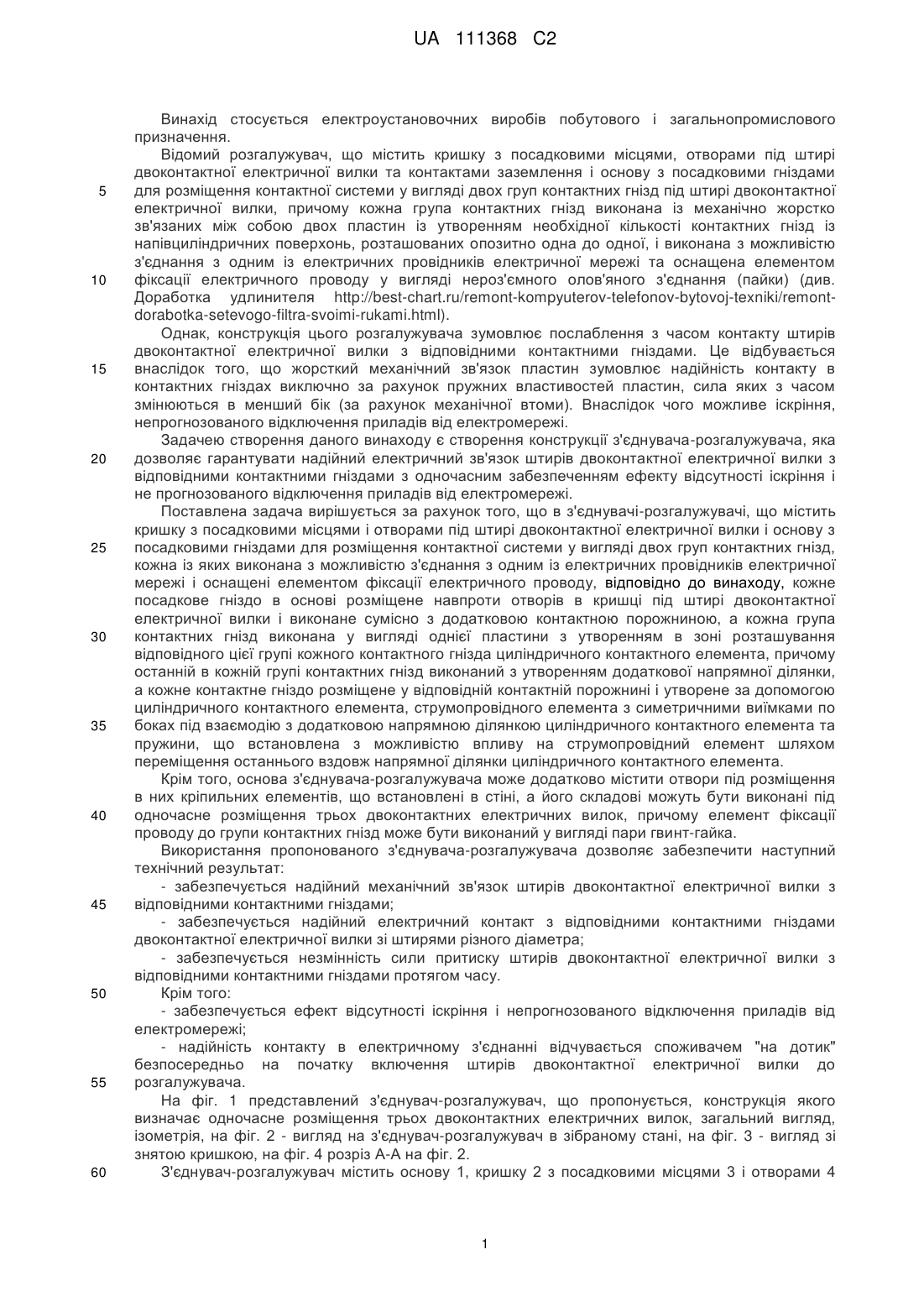

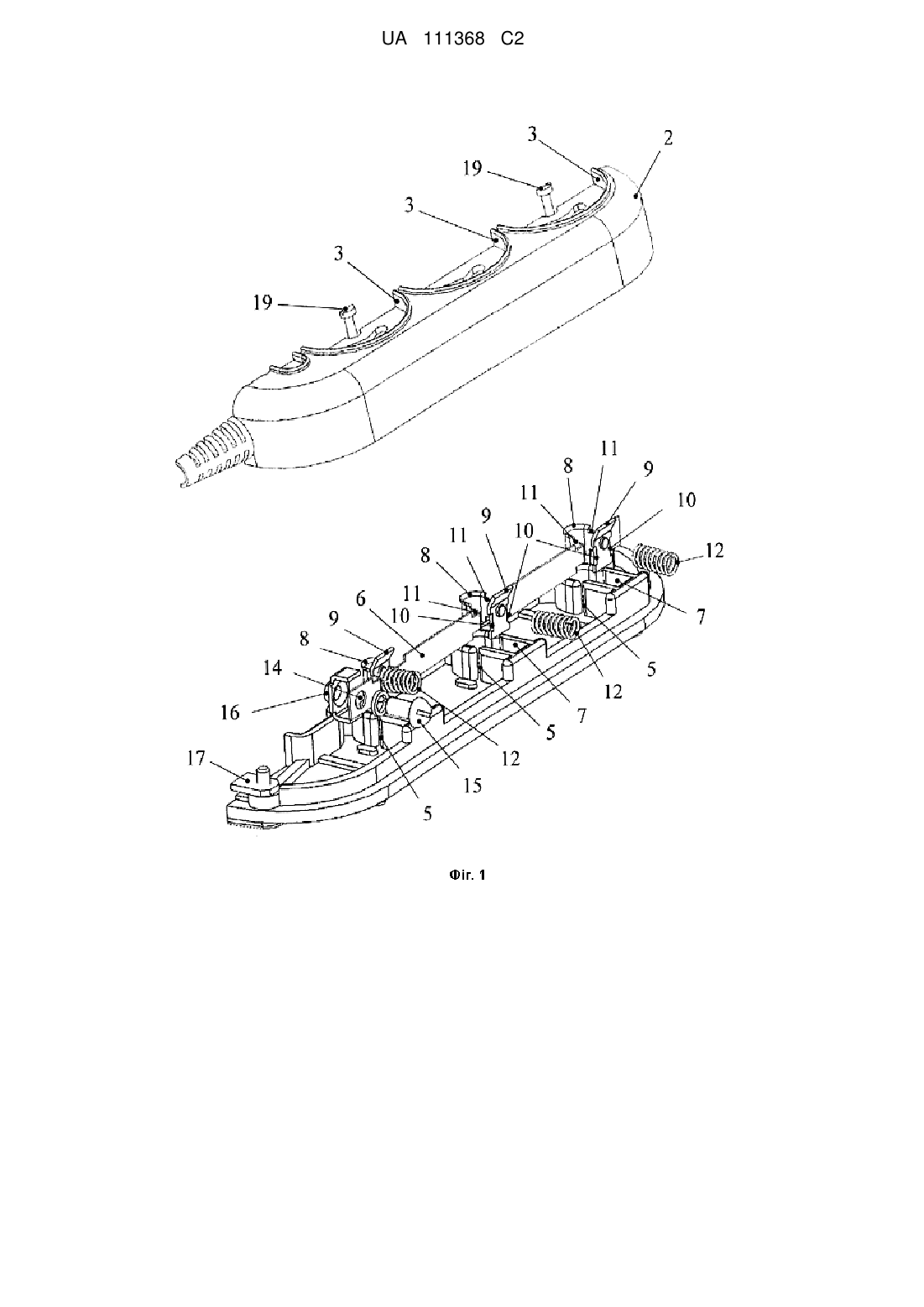

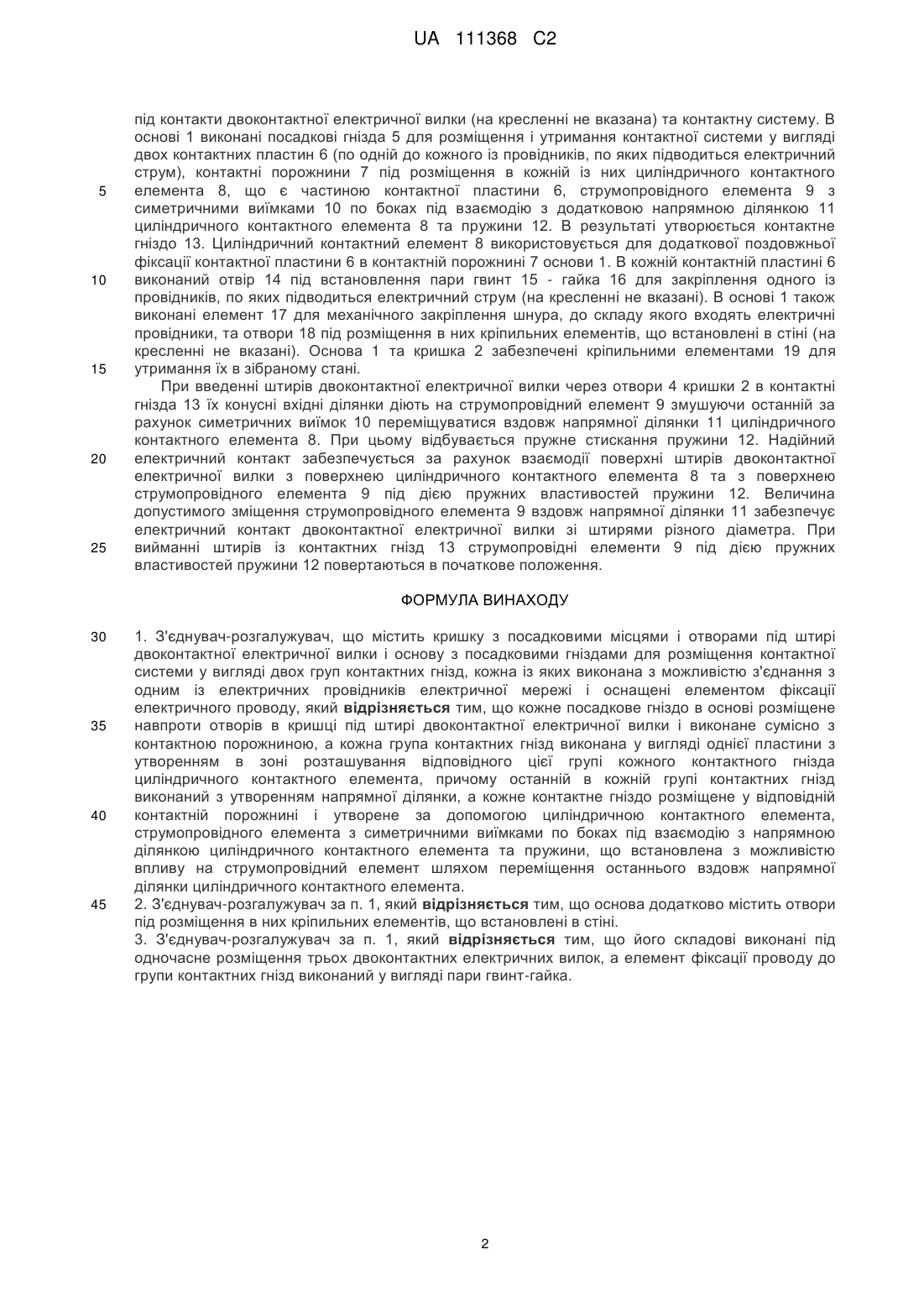

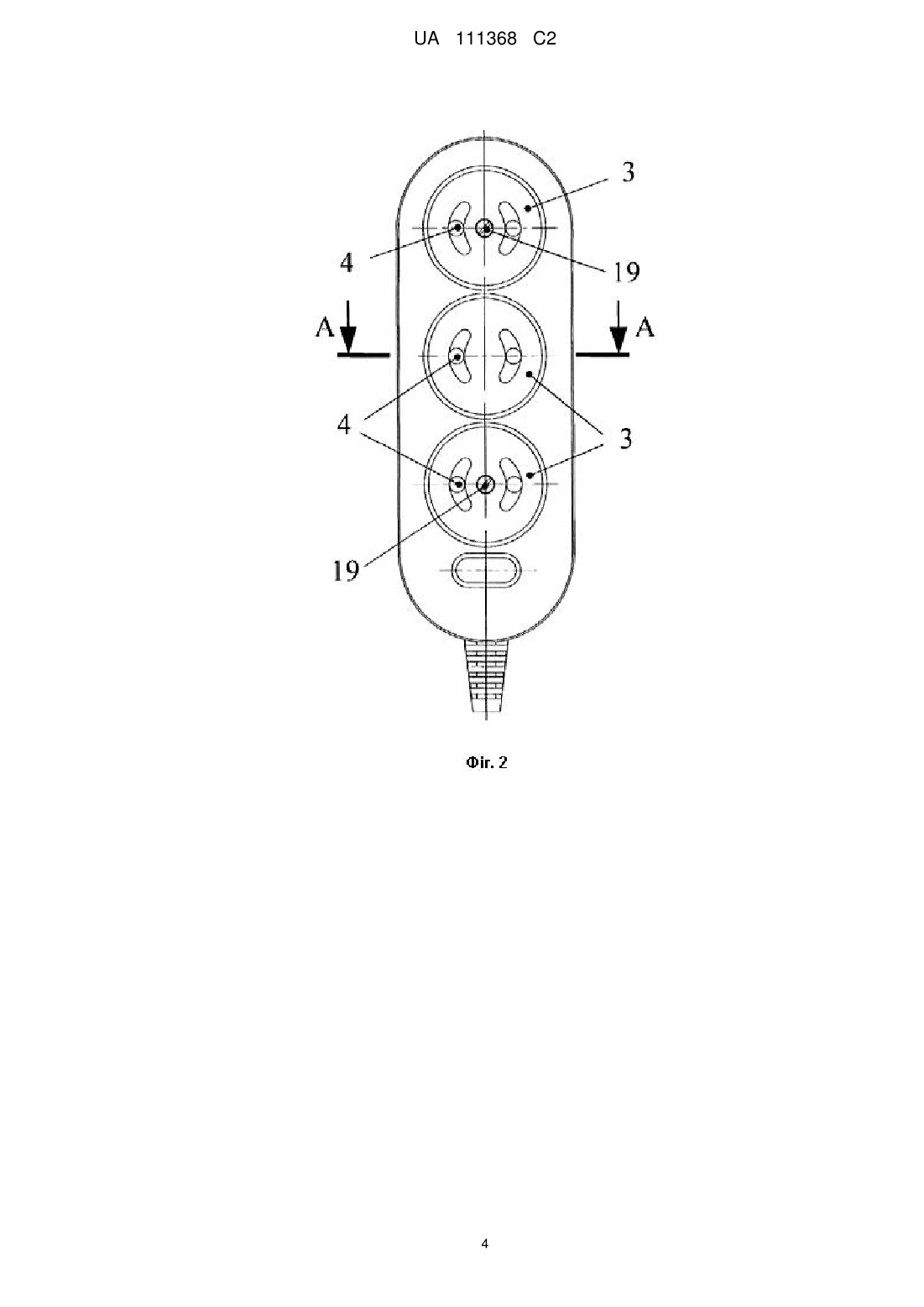

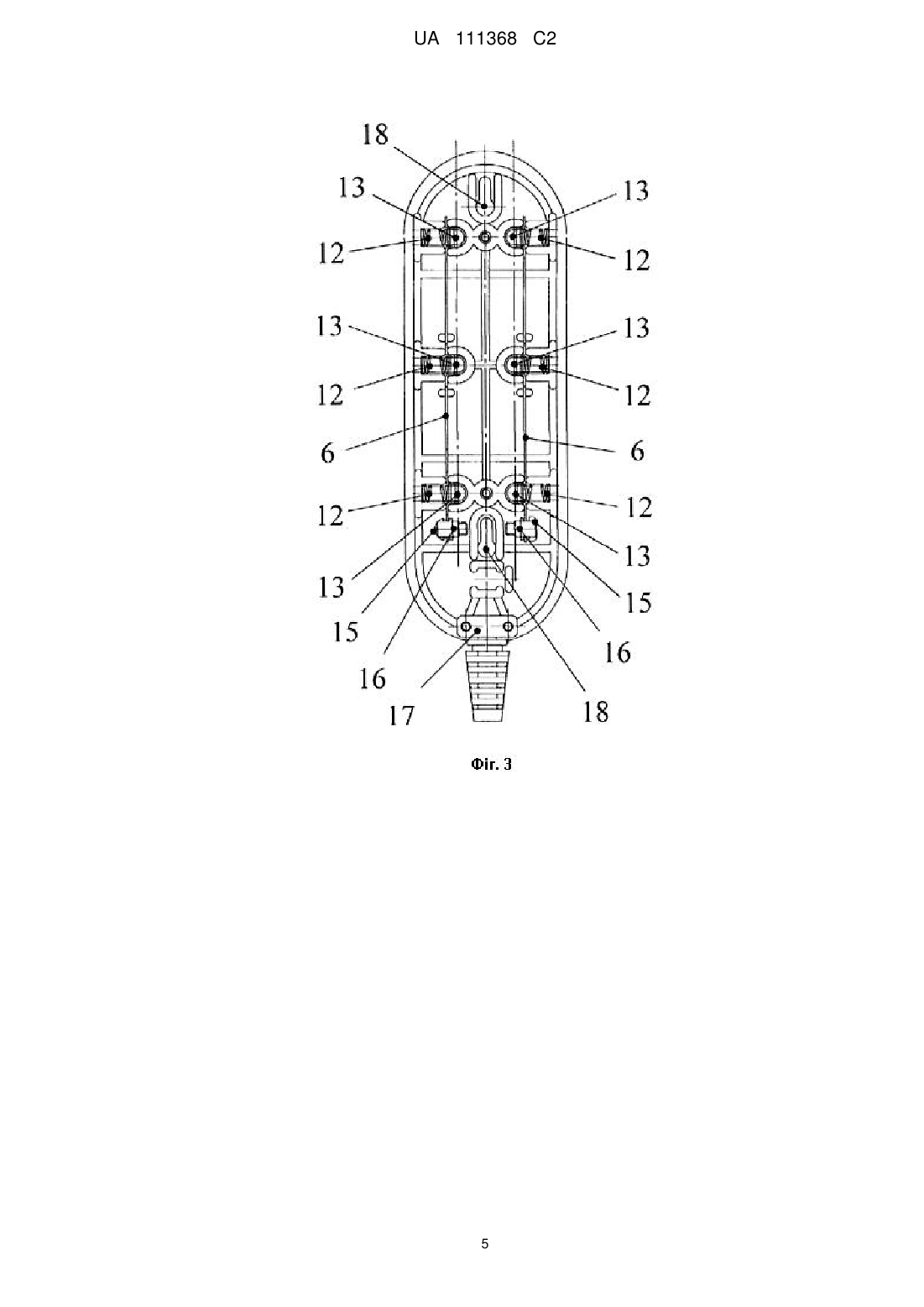

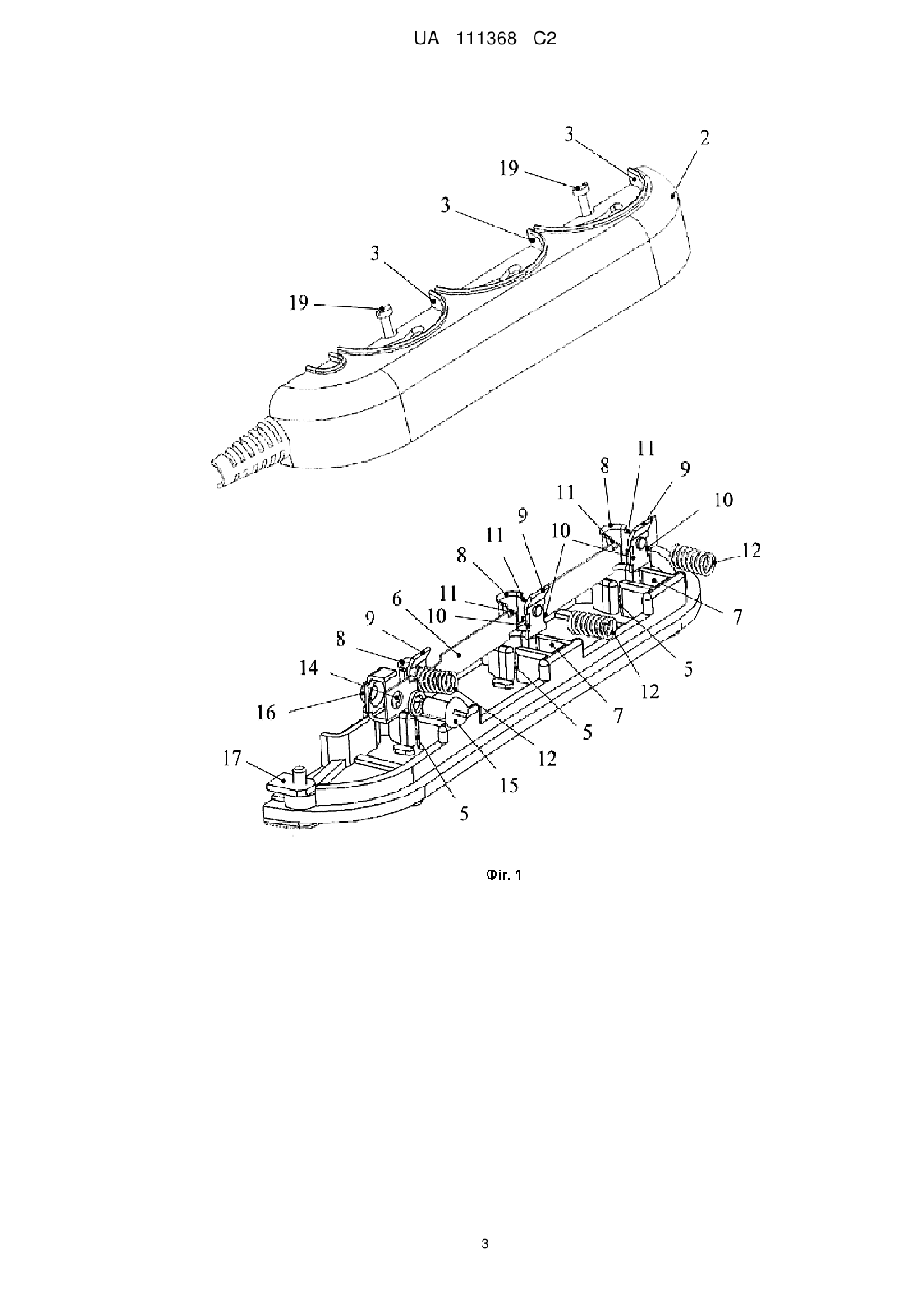

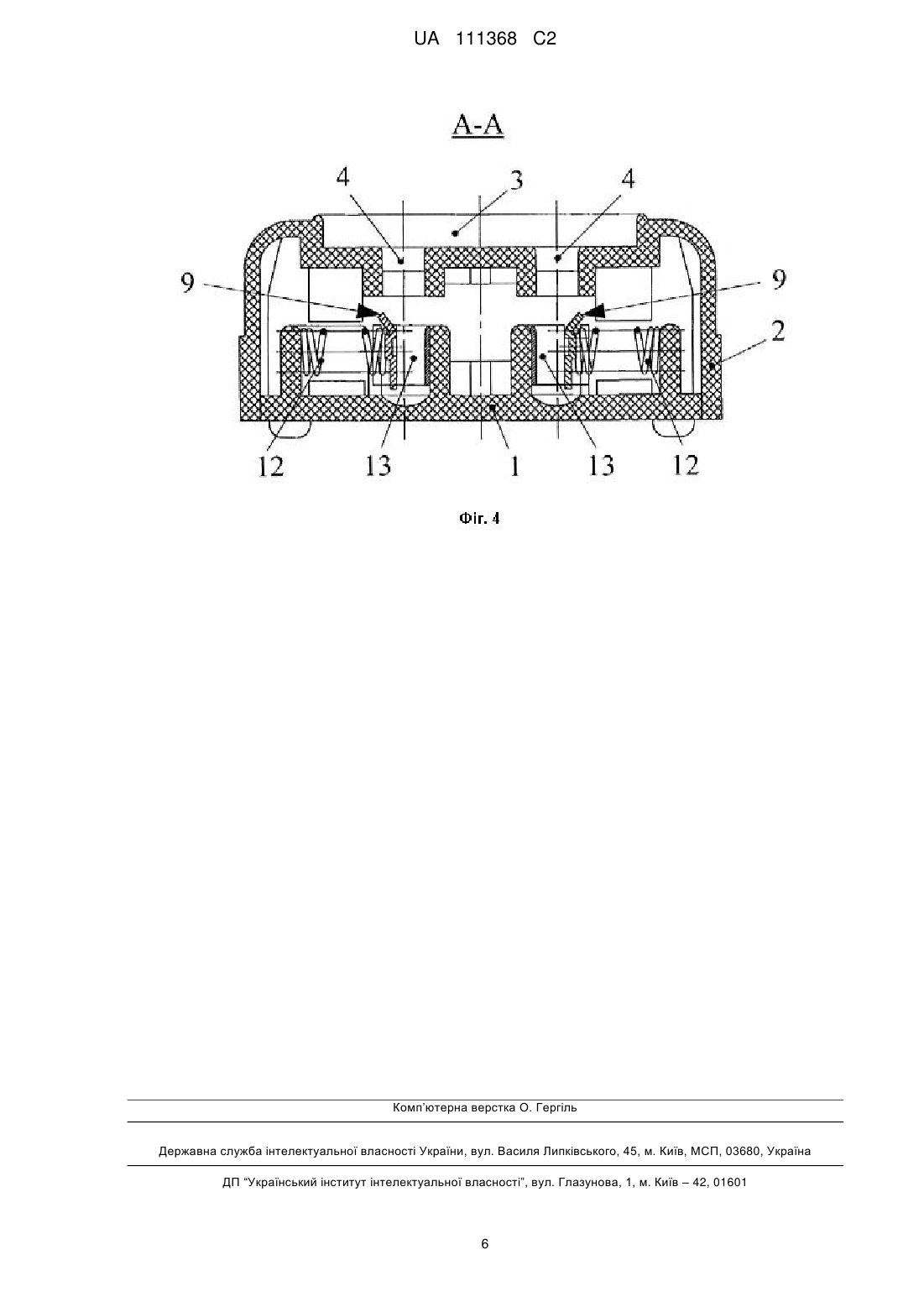

Реферат: Винахід належить до електроустановочних виробів побутового і загальнопромислового призначення. З'єднувач-розгалужувач містить основу 1, кришку 2 з посадковими місцями 3 і отворами 4 під контакти двоконтактної електричної вилки та контактну систему. В основі 1 виконані посадкові гнізда 5 для розміщення і утримання контактної системи у вигляді двох контактних пластин 6 (по одній до кожного із провідників, по яких підводиться електричний струм), контактні порожнини 7 під розміщення в кожній із них циліндричною контактного елемента 8, що є частиною контактної пластини 6, струмопровідного елемента 9 з симетричними виїмками 10 по боках під взаємодію з додатковою напрямною ділянкою 11 циліндричного контактного елемента 8 та пружини 12. В результаті утворюється контактне гніздо 13. Штирі електричної вилки через отвори 4 кришки 2 діють на вхідні ділянки струмопровідного елемента 9, змушуючи останній за рахунок симетричних виїмок 10 переміщуватися вздовж напрямної ділянки 11 циліндричного контактного елемента 8. При цьому відбувається пружне стискання пружини 12. Надійний електричний контакт забезпечується за рахунок взаємодії поверхні штирів двоконтактної електричної вилки з поверхнею циліндричного контактного елемента 8 та з поверхнею струмопровідного елемента 9 під дією пружних властивостей пружини 12. Величина допустимого зміщення струмопровідного елемента 9 вздовж напрямної ділянки 11 забезпечує електричний контакт двоконтактної електричної вилки зі штирями різного діаметра. При вийманні штирів із контактних гнізд 13 струмопровідні елементи 9 під дією пружних властивостей пружини 12 повертаються в початкове положення. Забезпечується надійний механічний і електричний контакт з відповідними контактними гніздами двоконтактної електричної вилки зі штирями різного діаметра. UA 111368 C2 (12) UA 111368 C2 UA 111368 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується електроустановочних виробів побутового і загальнопромислового призначення. Відомий розгалужувач, що містить кришку з посадковими місцями, отворами під штирі двоконтактної електричної вилки та контактами заземлення і основу з посадковими гніздами для розміщення контактної системи у вигляді двох груп контактних гнізд під штирі двоконтактної електричної вилки, причому кожна група контактних гнізд виконана із механічно жорстко зв'язаних між собою двох пластин із утворенням необхідної кількості контактних гнізд із напівциліндричних поверхонь, розташованих опозитно одна до одної, і виконана з можливістю з'єднання з одним із електричних провідників електричної мережі та оснащена елементом фіксації електричного проводу у вигляді нероз'ємного олов'яного з'єднання (пайки) (див. Доработка удлинителя http://best-chart.ru/remont-kompyuterov-telefonov-bytovoj-texniki/remontdorabotka-setevogo-filtra-svoimi-rukami.html). Однак, конструкція цього розгалужувача зумовлює послаблення з часом контакту штирів двоконтактної електричної вилки з відповідними контактними гніздами. Це відбувається внаслідок того, що жорсткий механічний зв'язок пластин зумовлює надійність контакту в контактних гніздах виключно за рахунок пружних властивостей пластин, сила яких з часом змінюються в менший бік (за рахунок механічної втоми). Внаслідок чого можливе іскріння, непрогнозованого відключення приладів від електромережі. Задачею створення даного винаходу є створення конструкції з'єднувача-розгалужувача, яка дозволяє гарантувати надійний електричний зв'язок штирів двоконтактної електричної вилки з відповідними контактними гніздами з одночасним забезпеченням ефекту відсутності іскріння і не прогнозованого відключення приладів від електромережі. Поставлена задача вирішується за рахунок того, що в з'єднувачі-розгалужувачі, що містить кришку з посадковими місцями і отворами під штирі двоконтактної електричної вилки і основу з посадковими гніздами для розміщення контактної системи у вигляді двох груп контактних гнізд, кожна із яких виконана з можливістю з'єднання з одним із електричних провідників електричної мережі і оснащені елементом фіксації електричного проводу, відповідно до винаходу, кожне посадкове гніздо в основі розміщене навпроти отворів в кришці під штирі двоконтактної електричної вилки і виконане сумісно з додатковою контактною порожниною, а кожна група контактних гнізд виконана у вигляді однієї пластини з утворенням в зоні розташування відповідного цієї групі кожного контактного гнізда циліндричного контактного елемента, причому останній в кожній групі контактних гнізд виконаний з утворенням додаткової напрямної ділянки, а кожне контактне гніздо розміщене у відповідній контактній порожнині і утворене за допомогою циліндричного контактного елемента, струмопровідного елемента з симетричними виїмками по боках під взаємодію з додатковою напрямною ділянкою циліндричного контактного елемента та пружини, що встановлена з можливістю впливу на струмопровідний елемент шляхом переміщення останнього вздовж напрямної ділянки циліндричного контактного елемента. Крім того, основа з'єднувача-розгалужувача може додатково містити отвори під розміщення в них кріпильних елементів, що встановлені в стіні, а його складові можуть бути виконані під одночасне розміщення трьох двоконтактних електричних вилок, причому елемент фіксації проводу до групи контактних гнізд може бути виконаний у вигляді пари гвинт-гайка. Використання пропонованого з'єднувача-розгалужувача дозволяє забезпечити наступний технічний результат: - забезпечується надійний механічний зв'язок штирів двоконтактної електричної вилки з відповідними контактними гніздами; - забезпечується надійний електричний контакт з відповідними контактними гніздами двоконтактної електричної вилки зі штирями різного діаметра; - забезпечується незмінність сили притиску штирів двоконтактної електричної вилки з відповідними контактними гніздами протягом часу. Крім того: - забезпечується ефект відсутності іскріння і непрогнозованого відключення приладів від електромережі; - надійність контакту в електричному з'єднанні відчувається споживачем "на дотик" безпосередньо на початку включення штирів двоконтактної електричної вилки до розгалужувача. На фіг. 1 представлений з'єднувач-розгалужувач, що пропонується, конструкція якого визначає одночасне розміщення трьох двоконтактних електричних вилок, загальний вигляд, ізометрія, на фіг. 2 - вигляд на з'єднувач-розгалужувач в зібраному стані, на фіг. 3 - вигляд зі знятою кришкою, на фіг. 4 розріз А-А на фіг. 2. З'єднувач-розгалужувач містить основу 1, кришку 2 з посадковими місцями 3 і отворами 4 1 UA 111368 C2 5 10 15 20 25 під контакти двоконтактної електричної вилки (на кресленні не вказана) та контактну систему. В основі 1 виконані посадкові гнізда 5 для розміщення і утримання контактної системи у вигляді двох контактних пластин 6 (по одній до кожного із провідників, по яких підводиться електричний струм), контактні порожнини 7 під розміщення в кожній із них циліндричного контактного елемента 8, що є частиною контактної пластини 6, струмопровідного елемента 9 з симетричними виїмками 10 по боках під взаємодію з додатковою напрямною ділянкою 11 циліндричного контактного елемента 8 та пружини 12. В результаті утворюється контактне гніздо 13. Циліндричний контактний елемент 8 використовується для додаткової поздовжньої фіксації контактної пластини 6 в контактній порожнині 7 основи 1. В кожній контактній пластині 6 виконаний отвір 14 під встановлення пари гвинт 15 - гайка 16 для закріплення одного із провідників, по яких підводиться електричний струм (на кресленні не вказані). В основі 1 також виконані елемент 17 для механічного закріплення шнура, до складу якого входять електричні провідники, та отвори 18 під розміщення в них кріпильних елементів, що встановлені в стіні (на кресленні не вказані). Основа 1 та кришка 2 забезпечені кріпильними елементами 19 для утримання їх в зібраному стані. При введенні штирів двоконтактної електричної вилки через отвори 4 кришки 2 в контактні гнізда 13 їх конусні вхідні ділянки діють на струмопровідний елемент 9 змушуючи останній за рахунок симетричних виїмок 10 переміщуватися вздовж напрямної ділянки 11 циліндричного контактного елемента 8. При цьому відбувається пружне стискання пружини 12. Надійний електричний контакт забезпечується за рахунок взаємодії поверхні штирів двоконтактної електричної вилки з поверхнею циліндричного контактного елемента 8 та з поверхнею струмопровідного елемента 9 під дією пружних властивостей пружини 12. Величина допустимого зміщення струмопровідного елемента 9 вздовж напрямної ділянки 11 забезпечує електричний контакт двоконтактної електричної вилки зі штирями різного діаметра. При вийманні штирів із контактних гнізд 13 струмопровідні елементи 9 під дією пружних властивостей пружини 12 повертаються в початкове положення. ФОРМУЛА ВИНАХОДУ 30 35 40 45 1. З'єднувач-розгалужувач, що містить кришку з посадковими місцями і отворами під штирі двоконтактної електричної вилки і основу з посадковими гніздами для розміщення контактної системи у вигляді двох груп контактних гнізд, кожна із яких виконана з можливістю з'єднання з одним із електричних провідників електричної мережі і оснащені елементом фіксації електричного проводу, який відрізняється тим, що кожне посадкове гніздо в основі розміщене навпроти отворів в кришці під штирі двоконтактної електричної вилки і виконане сумісно з контактною порожниною, а кожна група контактних гнізд виконана у вигляді однієї пластини з утворенням в зоні розташування відповідного цієї групі кожного контактного гнізда циліндричного контактного елемента, причому останній в кожній групі контактних гнізд виконаний з утворенням напрямної ділянки, а кожне контактне гніздо розміщене у відповідній контактній порожнині і утворене за допомогою циліндричною контактного елемента, струмопровідного елемента з симетричними виїмками по боках під взаємодію з напрямною ділянкою циліндричного контактного елемента та пружини, що встановлена з можливістю впливу на струмопровідний елемент шляхом переміщення останнього вздовж напрямної ділянки циліндричного контактного елемента. 2. З'єднувач-розгалужувач за п. 1, який відрізняється тим, що основа додатково містить отвори під розміщення в них кріпильних елементів, що встановлені в стіні. 3. З'єднувач-розгалужувач за п. 1, який відрізняється тим, що його складові виконані під одночасне розміщення трьох двоконтактних електричних вилок, а елемент фіксації проводу до групи контактних гнізд виконаний у вигляді пари гвинт-гайка. 2 UA 111368 C2 3 UA 111368 C2 4 UA 111368 C2 5 UA 111368 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
