Індивідуальний побутовий водонагрівальний блок

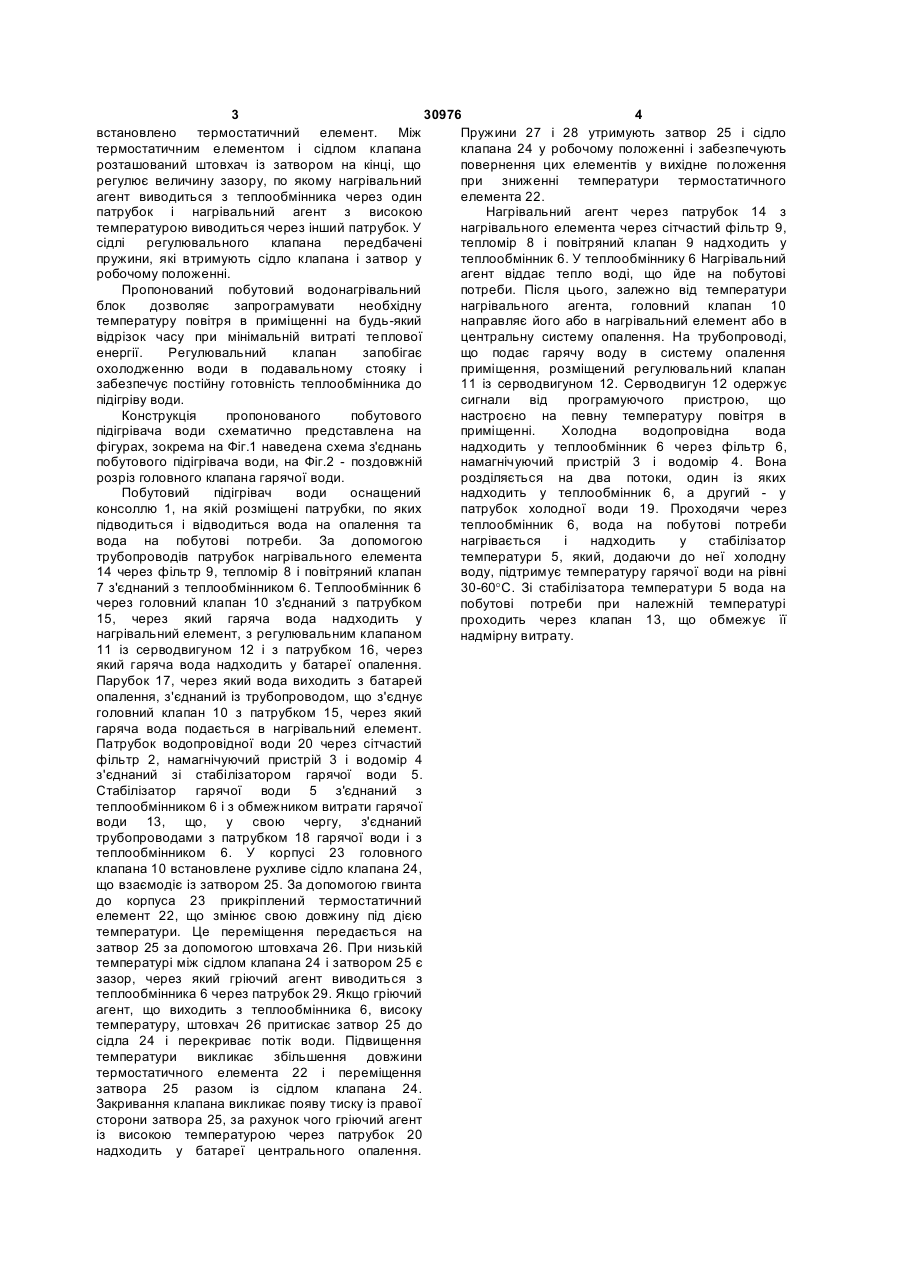

1. Індивідуальний побутовий водонагрівальний блок, що оснащений консоллю, на якій розміщені патрубки, які через фільтр, тепломір і повітряний клапан з'єднують нагрівальний елемент із теплообмінником, а також патрубки, що з'єднують теплообмінник з водопровідною системою через фільтр, намагнічуючий пристрій і водомір, який відрізняється тим, що теплообмінник (6) через 3 30976 4 Пружини 27 і 28 утримують затвор 25 і сідло встановлено термостатичний елемент. Між клапана 24 у робочому положенні і забезпечують термостатичним елементом і сідлом клапана повернення цих елементів у вихідне положення розташований штовхач із затвором на кінці, що при зниженні температури термостатичного регулює величину зазору, по якому нагрівальний елемента 22. агент виводиться з теплообмінника через один Нагрівальний агент через патрубок 14 з патрубок і нагрівальний агент з високою нагрівального елемента через сітчастий фільтр 9, температурою виводиться через інший патрубок. У тепломір 8 і повітряний клапан 9 надходить у сідлі регулювального клапана передбачені теплообмінник 6. У теплообміннику 6 Нагрівальний пружини, які втримують сідло клапана і затвор у агент віддає тепло воді, що йде на побутові робочому положенні. потреби. Після цього, залежно від температури Пропонований побутовий водонагрівальний нагрівального агента, головний клапан 10 блок дозволяє запрограмувати необхідну направляє його або в нагрівальний елемент або в температуру повітря в приміщенні на будь-який центральну систему опалення. На трубопроводі, відрізок часу при мінімальній витраті теплової що подає гарячу воду в систему опалення енергії. Регулювальний клапан запобігає приміщення, розміщений регулювальний клапан охолодженню води в подавальному стояку і 11 із серводвигуном 12. Серводвигун 12 одержує забезпечує постійну готовність теплообмінника до сигнали від програмуючого пристрою, що підігріву води. настроєно на певну температуру повітря в Конструкція пропонованого побутового приміщенні. Холодна водопровідна вода підігрівача води схематично представлена на надходить у теплообмінник 6 через фільтр 6, фігурах, зокрема на Фіг.1 наведена схема з'єднань намагнічуючий пристрій 3 і водомір 4. Вона побутового підігрівача води, на Фіг.2 - поздовжній розділяється на два потоки, один із яких розріз головного клапана гарячої води. надходить у теплообмінник 6, а другий - у Побутовий підігрівач води оснащений патрубок холодної води 19. Проходячи через консоллю 1, на якій розміщені патрубки, по яких теплообмінник 6, вода на побутові потреби підводиться і відводиться вода на опалення та нагрівається і надходить у стабілізатор вода на побутові потреби. За допомогою температури 5, який, додаючи до неї холодну трубопроводів патрубок нагрівального елемента воду, підтримує температуру гарячої води на рівні 14 через фільтр 9, тепломір 8 і повітряний клапан 7 з'єднаний з теплообмінником 6. Теплообмінник 6 30-60°С. Зі стабілізатора температури 5 вода на через головний клапан 10 з'єднаний з патрубком побутові потреби при належній температурі 15, через який гаряча вода надходить у проходить через клапан 13, що обмежує її нагрівальний елемент, з регулювальним клапаном надмірну витрату. 11 із серводвигуном 12 і з патрубком 16, через який гаряча вода надходить у батареї опалення. Парубок 17, через який вода виходить з батарей опалення, з'єднаний із трубопроводом, що з'єднує головний клапан 10 з патрубком 15, через який гаряча вода подається в нагрівальний елемент. Патрубок водопровідної води 20 через сітчастий фільтр 2, намагнічуючий пристрій 3 і водомір 4 з'єднаний зі стабілізатором гарячої води 5. Стабілізатор гарячої води 5 з'єднаний з теплообмінником 6 і з обмежником витрати гарячої води 13, що, у свою чергу, з'єднаний трубопроводами з патрубком 18 гарячої води і з теплообмінником 6. У корпусі 23 головного клапана 10 встановлене рухливе сідло клапана 24, що взаємодіє із затвором 25. За допомогою гвинта до корпуса 23 прикріплений термостатичний елемент 22, що змінює свою довжину під дією температури. Це переміщення передається на затвор 25 за допомогою штовхача 26. При низькій температурі між сідлом клапана 24 і затвором 25 є зазор, через який гріючий агент виводиться з теплообмінника 6 через патрубок 29. Якщо гріючий агент, що виходить з теплообмінника 6, високу температуру, штовхач 26 притискає затвор 25 до сідла 24 і перекриває потік води. Підвищення температури викликає збільшення довжини термостатичного елемента 22 і переміщення затвора 25 разом із сідлом клапана 24. Закривання клапана викликає появу тиску із правої сторони затвора 25, за рахунок чого гріючий агент із високою температурою через патрубок 20 надходить у батареї центрального опалення. 5 30976 6
