Танк

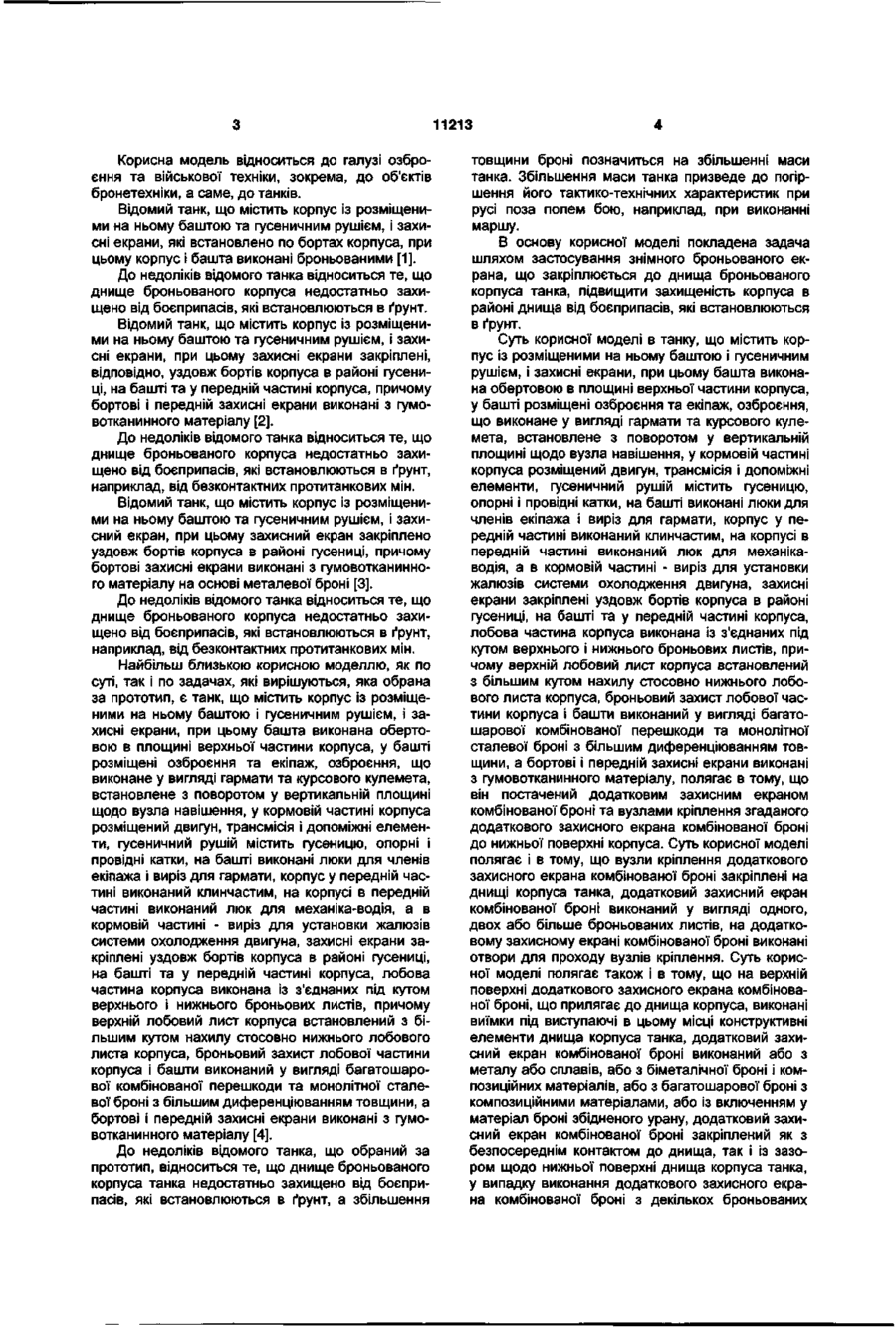

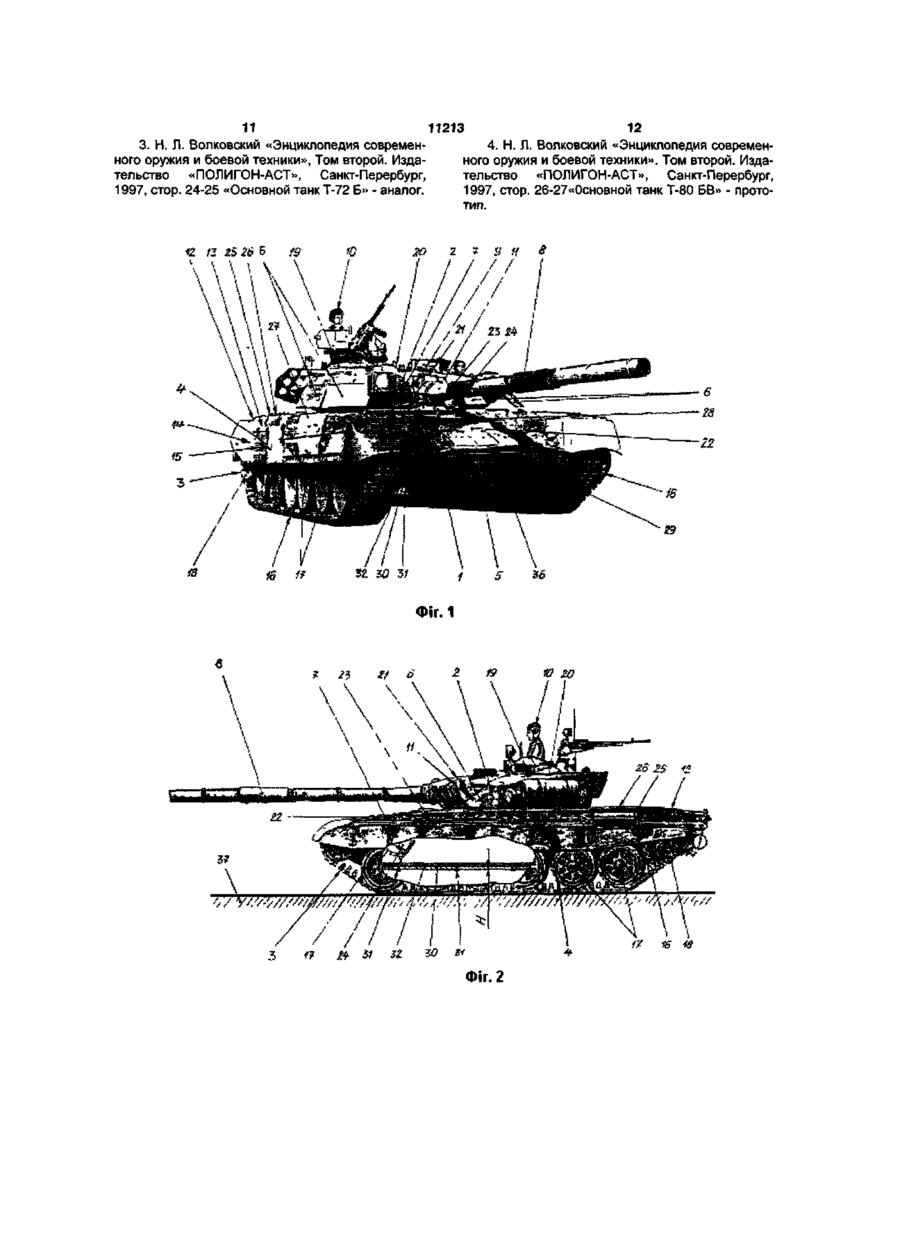

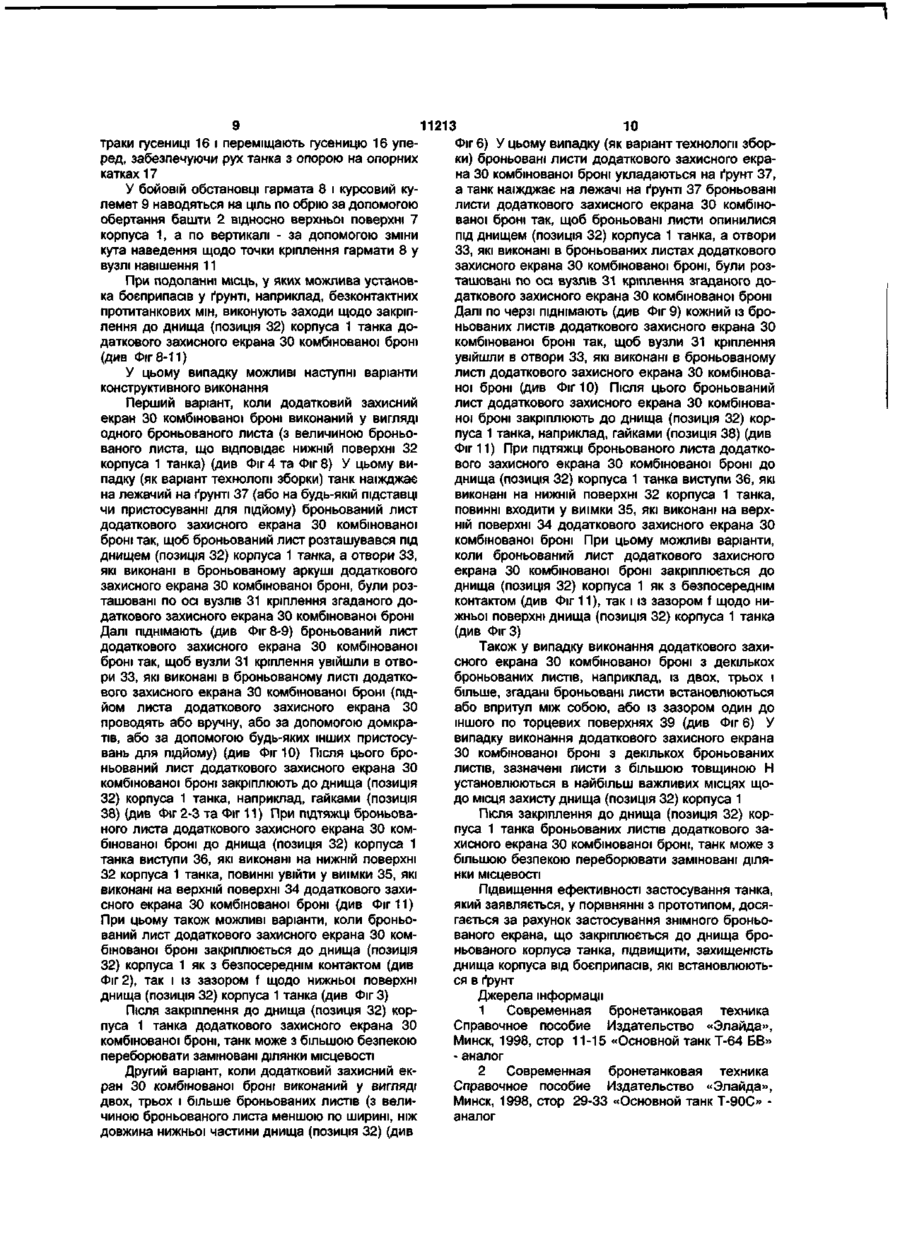

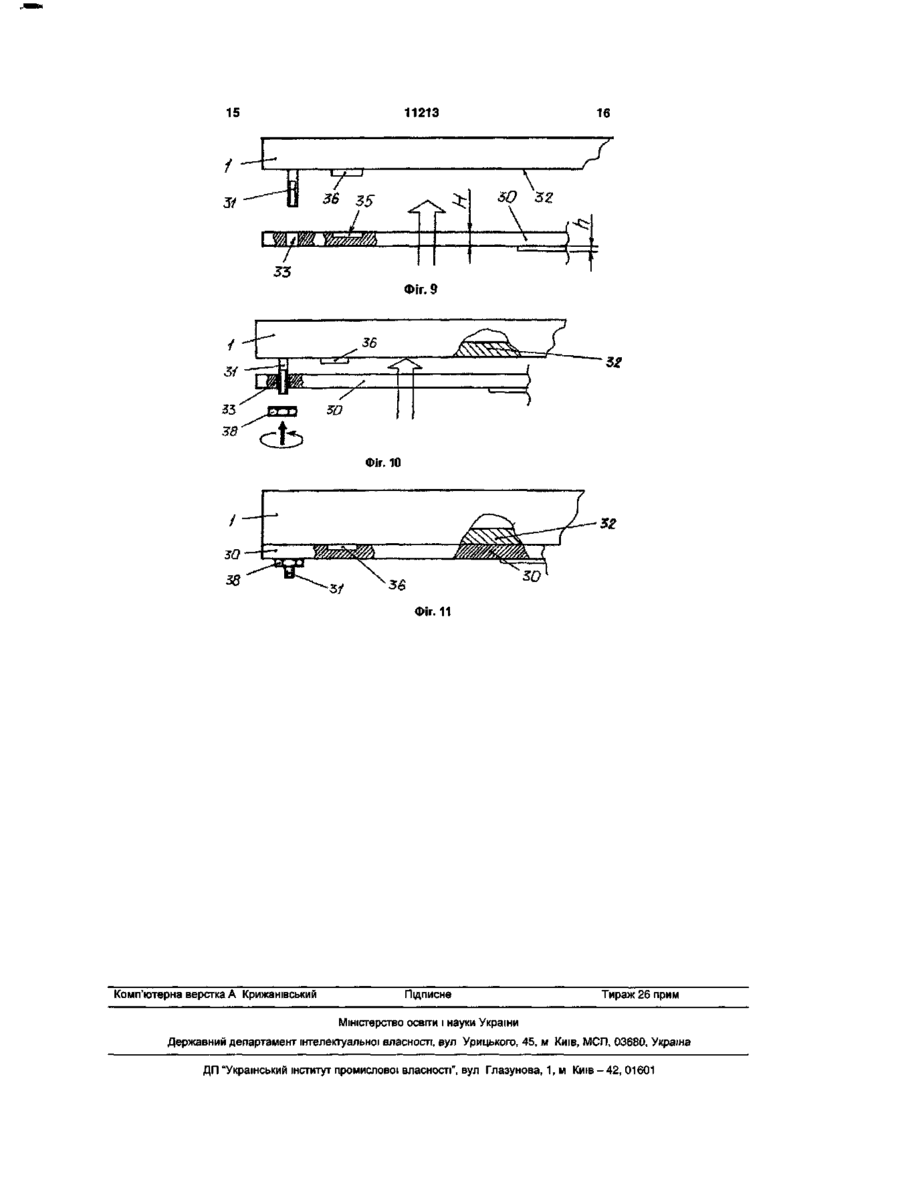

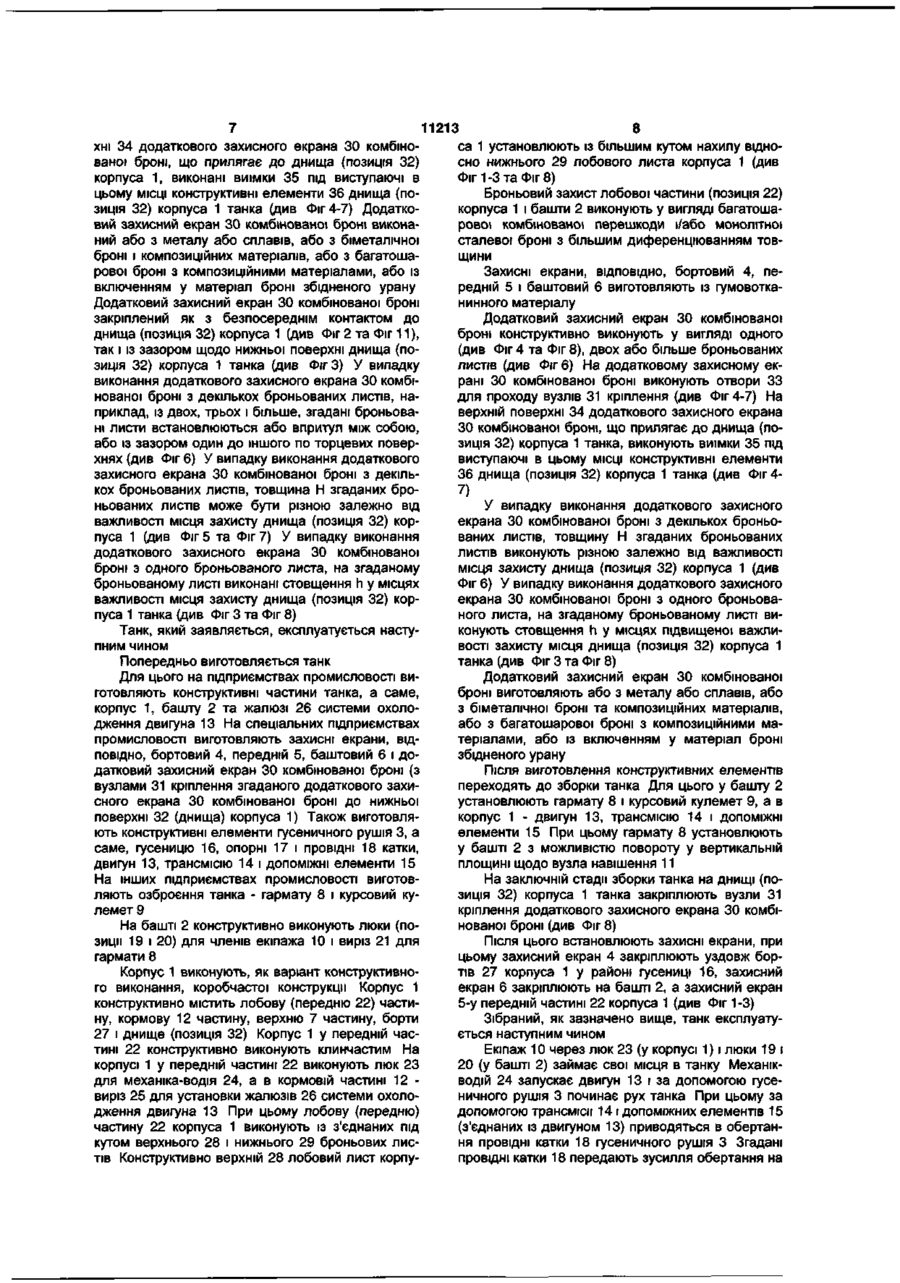

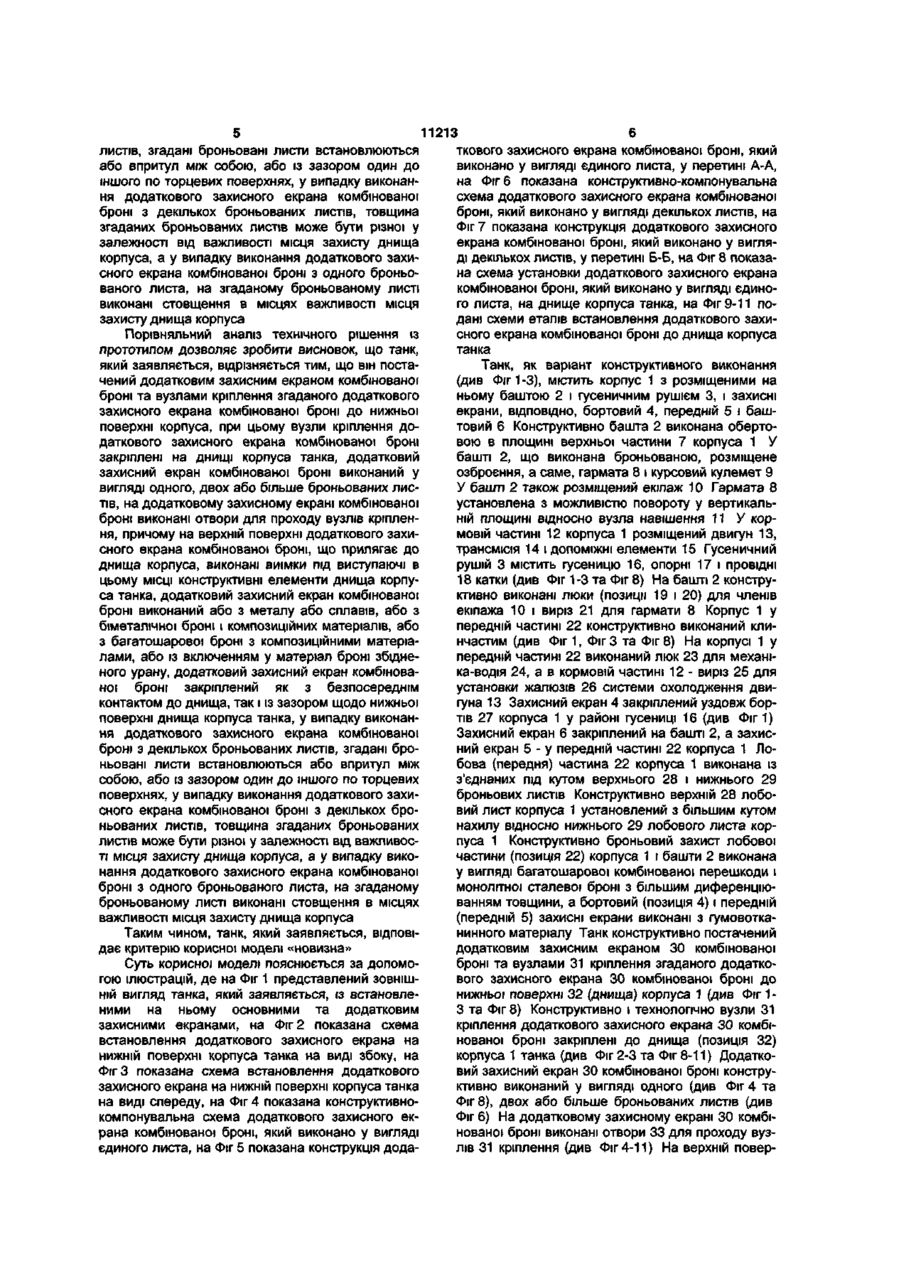

1 Танк, що містить корпус із розміщеними на ньому баштою і гусеничним рушієм, і захисні екрани, при цьому башта виконана обертовою в площині верхньої частини корпуса, у башті розміщені зброя та екіпаж, зброя, що виконана у вигляді гармати та курсового кулемета, встановлена з поворотом у вертикальній площині відносно вузла навішування, у кормовій частині корпуса розміщений двигун, трансмісія і ДОПОМІЖНІ елементи, гусеничний рушій містить гусеницю, опорні і провідні котки, на башті виконані люки для членів екіпажу і виріз для гармати, корпус у передній частині виконаний клинчастим, на корпусі в передній частині виконаний люк для механіка-водія, а в кормовій частині - виріз для установки жалюзі системи охолодження двигуна, захисні екрани закріплені уздовж бортів корпуса в районі гусениці, на башті та у передній частині корпуса, лобова частина корпуса виконана із з'єднаних під кутом верхнього і нижнього броньованих листів, причому верхній лобовий лист корпуса встановлений з більшим кутом нахилу відносно нижнього лобового листа корпуса, броньований захист лобової частини корпуса і башти виконаний у вигляді багатошарової комбінованої перешкоди та монолітної сталевої броні з більшим диференціюванням товщини, а бортові і передній захисні екрани виконані з гумотканинного матеріалу, який відрізняється тим, що він оснащений додатковим захисним екраном комбінованої броні та вузлами кріплення згаданого додатко вого захисного екрана комбінованої броні до нижньої поверхні корпуса, при цьому вузли кріплення додаткового захисного екрана комбінованої броні закріплені на днищі корпуса танка, додатковий захисний екран комбінованої броні виконаний у вигляді одного, двох або більше броньованих листів, на додатковому захисному екрані комбінованої броні виконані отвори для проходу вузлів кріплення, причому на верхній поверхні додаткового захисного екрана комбінованої броні, що прилягає до днища корпуса, виконані виїмки під виступаючі в цьому МІСЦІ конструктивні елементи днища корпуса танка, додатковий захисний екран комбінованої броні виконаний з металу або сплавів, або з біметалічної броні і композиційних матеріалів, або з багатошарової броні з композиційними матеріалами, або із додаванням у матеріал броні збідненого урану 2 Танк за п 1, який відрізняється тим, що додатковий захисний екран комбінованої броні закріплений як з безпосереднім контактом до днища, так і із зазором відносно нижньої поверхні днища корпуса танка 3 Танк за п 1, який відрізняється тим, що у випадку виконання додаткового захисного екрана комбінованої броні з декількох броньованих листів, згадані броньовані листи встановлюються або впритул між собою, або із зазором один до іншого по торцевих поверхнях 4 Танк за п 1, який відрізняється тим, що у випадку виконання додаткового захисного екрана комбінованої броні з декількох броньованих листів, товщина згаданих броньованих листів може бути різною, у залежності від важливості місця захисту днища корпуса 5 Танк за п 1, який відрізняється тим, що у випадку виконання додаткового захисного екрана комбінованої броні з одного броньованого листа, на згаданому броньованому листі виконані стовщення в місцях важливості місця захисту днища корпуса т ST 11213 Корисна модель відноситься до галузі озброєння та військової техніки, зокрема, до об'єктів бронетехніки, а саме, до танків. Відомий танк, що містить корпус із розміщеними на ньому баштою та гусеничним рушієм, і захисні екрани, які встановлено по бортах корпуса, при цьому корпус і башта виконані броньованими [1]. До недоліків відомого танка відноситься те, що днище броньованого корпуса недостатньо захищено від боєприпасів, які встановлюються в ґрунт. Відомий танк, що містить корпус із розміщеними на ньому баштою та гусеничним рушієм, і захисні екрани, при цьому захисні екрани закріплені, відповідно, уздовж бортів корпуса в районі гусениці, на башті та у передній частині корпуса, причому бортові і передній захисні екрани виконані з гумовотканинного матеріалу [2]. До недоліків відомого танка відноситься те, що днище броньованого корпуса недостатньо захищено від боєприпасів, які встановлюються в ґрунт, наприклад, від безконтактних протитанкових мін. Відомий танк, що містить корпус із розміщеними на ньому баштою та гусеничним рушієм, і захисний екран, при цьому захисний екран закріплено уздовж бортів корпуса в районі гусениці, причому бортові захисні екрани виконані з гумовотканинного матеріалу на основі металевої броні [3]. До недоліків відомого танка відноситься те, що днище броньованого корпуса недостатньо захищено від боєприпасів, які встановлюються в ґрунт, наприклад, від безконтактних протитанкових мін. Найбільш близькою корисною моделлю, як по суті, так і по задачах, які вирішуються, яка обрана за прототип, є танк, що містить корпус із розміщеними на ньому баштою і гусеничним рушієм, і захисні екрани, при цьому башта виконана обертовою в площині верхньої частини корпуса, у башті розміщені озброєння та екіпаж, озброєння, що виконане у вигляді гармати та курсового кулемета, встановлене з поворотом у вертикальній площині щодо вузла навішення, у кормовій частині корпуса розміщений двигун, трансмісія і допоміжні елементи, гусеничний рушій містить гусеницю, опорні і провідні катки, на башті виконані люки для членів екіпажа і виріз для гармати, корпус у передній частині виконаний клинчастим, на корпусі в передній частині виконаний люк для механіка-водія, а в кормовій частині - виріз для установки жалюзів системи охолодження двигуна, захисні екрани закріплені уздовж бортів корпуса в районі гусениці, на башті та у передній частині корпуса, лобова частина корпуса виконана із з'єднаних під кутом верхнього і нижнього броньових листів, причому верхній лобовий лист корпуса встановлений з більшим кутом нахилу стосовно нижнього лобового листа корпуса, броньовий захист лобової частини корпуса і башти виконаний у вигляді багатошарової комбінованої перешкоди та монолітної сталевої броні з більшим диференціюванням товщини, а бортові і передній захисні екрани виконані з гумовотканинного матеріалу [4]. До недоліків відомого танка, що обраний за прототип, відноситься те, що днище броньованого корпуса танка недостатньо захищено від боєприпасів, які встановлюються в ґрунт, а збільшення товщини броні позначиться на збільшенні маси танка. Збільшення маси танка призведе до погіршення його тактико-технічних характеристик при русі поза полем бою, наприклад, при виконанні маршу. В основу корисної моделі покладена задача шляхом застосування знімного броньованого екрана, що закріплюється до днища броньованого корпуса танка, підвищити захищеність корпуса в районі днища від боєприпасів, які встановлюються в ґрунт. Суть корисної моделі в танку, що містить корпус із розміщеними на ньому баштою і гусеничним рушієм, і захисні екрани, при цьому башта виконана обертовою в площині верхньої частини корпуса, у башті розміщені озброєння та екіпаж, озброєння, що виконане у вигляді гармати та курсового кулемета, встановлене з поворотом у вертикальній площині щодо вузла навішення, у кормовій частині корпуса розміщений двигун, трансмісія і допоміжні елементи, гусеничний рушій містить гусеницю, опорні і провідні катки, на башті виконані люки для членів екіпажа і виріз для гармати, корпус у передній частині виконаний клинчастим, на корпусі в передній частині виконаний люк для механікаводія, а в кормовій частині - виріз для установки жалюзів системи охолодження двигуна, захисні екрани закріплені уздовж бортів корпуса в районі гусениці, на башті та у передній частині корпуса, лобова частина корпуса виконана із з'єднаних під кутом верхнього і нижнього броньових листів, причому верхній лобовий лист корпуса встановлений з більшим кутом нахилу стосовно нижнього лобового листа корпуса, броньовий захист лобової частини корпуса і башти виконаний у вигляді багатошарової комбінованої перешкоди та монолітної сталевої броні з більшим диференціюванням товщини, а бортові і передній захисні екрани виконані з гумовотканинного матеріалу, полягає в тому, що він постачений додатковим захисним екраном комбінованої броні та вузлами кріплення згаданого додаткового захисного екрана комбінованої броні до нижньої поверхні корпуса. Суть корисної моделі полягає і в тому, що вузли кріплення додаткового захисного екрана комбінованої броні закріплені на днищі корпуса танка, додатковий захисний екран комбінованої броні виконаний у вигляді одного, двох або більше броньованих листів, на додатковому захисному екрані комбінованої броні виконані отвори для проходу вузлів кріплення. Суть корисної моделі полягає також і в тому, що на верхній поверхні додаткового захисного екрана комбінованої броні, що прилягає до днища корпуса, виконані виїмки під виступаючі в цьому місці конструктивні елементи днища корпуса танка, додатковий захисний екран комбінованої броні виконаний або з металу або сплавів, або з біметалічної броні і композиційних матеріалів, або з багатошарової броні з композиційними матеріалами, або із включенням у матеріал броні збідненого урану, додатковий захисний екран комбінованої броні закріплений як з безпосереднім контактом до днища, так і із зазором щодо нижньої поверхні днища корпуса танка, у випадку виконання додаткового захисного екрана комбінованої броні з декількох броньованих 11213 ткового захисного екрана комбінованої броні, який виконано у вигляді єдиного листа, у перетині А-А, на Фіг 6 показана конструктивно-компонувальна схема додаткового захисного екрана комбінованої броні, який виконано у вигляді декількох листів, на Фіг 7 показана конструкція додаткового захисного екрана комбінованої броні, який виконано у вигляді декількох листів, у перетині Б-Б, на Фіг 8 показана схема установки додаткового захисного екрана комбінованої броні, який виконано у вигляді єдиного листа, на днище корпуса танка, на Фіг 9-11 подані схеми етапів встановлення додаткового захисного екрана комбінованої броні до днища корпуса танка Танк, як варіант конструктивного виконання (див Фіг 1 -3), містить корпус 1 з розміщеними на ньому баштою 2 і гусеничним рушієм 3, і захисні екрани, ВІДПОВІДНО, бортовий 4, передній 5 і баштовий 6 Конструктивно башта 2 виконана обертовою в площині верхньої частини 7 корпуса і У башті 2, що виконана броньованою, розміщене озброєння, а саме, гармата 8 і курсовий кулемет 9 У башті 2 також розміщений екіпаж 10 Гармата 8 установлена з можливістю повороту у вертикальній площині відносно вузла навішення 11 У кормовій частині 12 корпуса 1 розміщений двигун 13, трансмісія 14 і ДОПОМІЖНІ елементи 15 Гусеничний рушій 3 містить гусеницю 16, опорні 17 і провідні 18 катки (див Фіг 1 -3 та Фіг 8) На башті 2 конструктивно виконані люки (позиції 19 і 20) для членів екіпажа 10 і виріз 21 для гармати 8 Корпус 1 у передній частині 22 конструктивно виконаний клинчастим (див Фіг 1, Фіг 3 та Фіг 8) На корпусі 1 у передній частині 22 виконаний люк 23 для механіка-водія 24, а в кормовій частині 12 - виріз 25 для установки жалюзів 26 системи охолодження двигуна 13 Захисний екран 4 закріплений уздовж бортів 27 корпуса 1 у районі гусениці 16 (див Фіг 1) Захисний екран 6 закріплений на башті 2, а захисний екран 5 - у передній частині 22 корпуса 1 Лобова (передня) частина 22 корпуса 1 виконана із з'єднаних під кутом верхнього 28 і нижнього 29 броньових листів Конструктивно верхній 28 лобовий лист корпуса 1 установлений з більшим кутом нахилу відносно нижнього 29 лобового листа корпуса 1 Конструктивно броньовий захист лобової частини (позиція 22) корпуса 1 і башти 2 виконана у вигляді багатошарової комбінованої перешкоди і монолітної сталевої броні з більшим диференціюванням товщини, а бортовий (позиція 4) і передній (передній 5) захисні екрани виконані з гумовотканинного матеріалу Танк конструктивно постачений Таким чином, танк, який заявляється, відповідодатковим захисним екраном ЗО комбінованої дає критерію корисної моделі «новизна» броні та вузлами 31 кріплення згаданого додаткоСуть корисної моделі пояснюється за допомового захисного екрана ЗО комбінованої броні до гою ілюстрацій, де на Фіг 1 представлений ЗОВНІШнижньої поверхні 32 (днища) корпуса 1 (див Фіг 1 НІЙ вигляд танка, який заявляється, із встановлеЗ та Фіг 8) Конструктивно і технологічно вузли 31 ними на ньому основними та додатковим кріплення додаткового захисного екрана ЗО комбізахисними екранами, на Фіг 2 показана схема нованої броні закріплені до днища (позиція 32) встановлення додаткового захисного екрана на корпуса 1 танка (див Фіг 2-3 та Фіг 8-11) Додатконижній поверхні корпуса танка на виді збоку, на вий захисний екран ЗО комбінованої броні конструФіг 3 показана схема встановлення додаткового ктивно виконаний у вигляді одного (див Фіг 4 та захисного екрана на нижній поверхні корпуса танка Фіг 8), двох або більше броньованих листів (див на виді спереду, на Фіг 4 показана конструктивноФіг 6) На додатковому захисному екрані ЗО комбікомпонувальна схема додаткового захисного екнованої броні виконані отвори 33 для проходу вузрана комбінованої броні, який виконано у вигляді лів 31 кріплення (див Фіг 4-11) На верхній поверєдиного листа, на Фіг 5 показана конструкція додалистів, згадані броньовані листи встановлюються або впритул між собою, або із зазором один до іншого по торцевих поверхнях, у випадку виконання додаткового захисного екрана комбінованої броні з декількох броньованих листів, товщина згаданих броньованих листів може бути різної у залежності від важливості місця захисту днища корпуса, а у випадку виконання додаткового захисного екрана комбінованої броні з одного броньованого листа, на згаданому броньованому листі виконані стовщення в місцях важливості місця захисту днища корпуса Порівняльний аналіз технічного рішення із прототипом дозволяє зробити висновок, що танк, який заявляється, відрізняється тим, що він постачений додатковим захисним екраном комбінованої броні та вузлами кріплення згаданого додаткового захисного екрана комбінованої броні до нижньої поверхні корпуса, при цьому вузли кріплення додаткового захисного екрана комбінованої броні закріплені на днищі корпуса танка, додатковий захисний екран комбінованої броні виконаний у вигляді одного, двох або більше броньованих листів, на додатковому захисному екрані комбінованої броні виконані отвори для проходу вузлів кріплення, причому на верхній поверхні додаткового захисного екрана комбінованої броні, що прилягає до днища корпуса, виконані виїмки під виступаючі в цьому МІСЦІ конструктивні елементи днища корпуса танка, додатковий захисний екран комбінованої броні виконаний або з металу або сплавів, або з біметалічної броні і композиційних матеріалів, або з багатошарової броні з композиційними матеріалами, або із включенням у матеріал броні збідненого урану, додатковий захисний екран комбінованої броні закріплений як з безпосереднім контактом до днища, так і із зазором щодо нижньої поверхні днища корпуса танка, у випадку виконання додаткового захисного екрана комбінованої броні з декількох броньованих листів, згадані броньовані листи встановлюються або впритул між собою, або із зазором один до іншого по торцевих поверхнях, у випадку виконання додаткового захисного екрана комбінованої броні з декількох броньованих листів, товщина згаданих броньованих листів може бути різної у залежності від важливості місця захисту днища корпуса, а у випадку виконання додаткового захисного екрана комбінованої броні з одного броньованого листа, на згаданому броньованому листі виконані стовщення в місцях важливості місця захисту днища корпуса 8 11213 са 1 установлюють із більшим кутом нахилу віднохні 34 додаткового захисного екрана ЗО комбіносно нижнього 29 лобового листа корпуса 1 (див ваної броні, що прилягає до днища (позиція 32) Фіг 1-3 та ФІГ 8) корпуса 1, виконані виїмки 35 під виступаючі в цьому МІСЦІ конструктивні елементи 36 днища (поБроньовий захист лобової частини (позиція 22) зиція 32) корпуса 1 танка (див Фіг 4-7) Додаткокорпуса 1 і башти 2 виконують у вигляді багатошавий захисний екран ЗО комбінованої броні виконарової комбінованої перешкоди і/або монолітної ний або з металу або сплавів, або з біметалічної сталевої броні з більшим диференціюванням товброні і композиційних матеріалів, або з багатошащини рової броні з композиційними матеріалами, або із Захисні екрани, ВІДПОВІДНО, бортовий 4, певключенням у матеріал броні збідненого урану редній 5 і баштовий 6 виготовляють із гумовоткаДодатковий захисний екран ЗО комбінованої броні нинного матеріалу закріплений як з безпосереднім контактом до Додатковий захисний екран ЗО комбінованої днища (позиція 32) корпуса 1 (див Фіг 2 та Фіг 11), броні конструктивно виконують у вигляді одного так і із зазором щодо нижньої поверхні днища (по(див Фіг 4 та Фіг 8), двох або більше броньованих зиція 32) корпуса 1 танка (див ФігЗ) У випадку листів (див Фіг 6) На додатковому захисному еквиконання додаткового захисного екрана ЗО комбірані ЗО комбінованої броні виконують отвори 33 нованої броні з декількох броньованих листів, надля проходу вузлів 31 кріплення (див Фіг 4-7) На приклад, із двох, трьох і більше, згадані броньоваверхній поверхні 34 додаткового захисного екрана ні листи встановлюються або впритул між собою, ЗО комбінованої броні, що прилягає до днища (поабо із зазором один до іншого по торцевих поверзиція 32) корпуса 1 танка, виконують виїмки 35 під хнях (див Фіг 6) У випадку виконання додаткового виступаючі в цьому МІСЦІ конструктивні елементи захисного екрана ЗО комбінованої броні з декіль36 днища (позиція 32) корпуса 1 танка (див Фіг 4кох броньованих листів, товщина Н згаданих бро7) ньованих листів може бути різною залежно від У випадку виконання додаткового захисного важливості місця захисту днища (позиція 32) корекрана ЗО комбінованої броні з декількох броньопуса 1 (див Фіг 5 та Фіг 7) У випадку виконання ваних листів, товщину Н згаданих броньованих додаткового захисного екрана ЗО комбінованої листів виконують різною залежно від важливості броні з одного броньованого листа, на згаданому місця захисту днища (позиція 32) корпуса 1 (див броньованому листі виконані стовщення h у місцях Фіг 6) У випадку виконання додаткового захисного важливості місця захисту днища (позиція 32) корекрана ЗО комбінованої броні з одного броньовапуса 1 танка (див Фіг 3 та Фіг 8) ного листа, на згаданому броньованому листі виконують стовщення h у місцях підвищеної важлиТанк, який заявляється, експлуатується настувості захисту місця днища (позиція 32) корпуса 1 пним чином танка (див Фіг 3 та Фіг 8) Попередньо виготовляється танк Для цього на підприємствах промисловості виДодатковий захисний екран ЗО комбінованої готовляють конструктивні частини танка, а саме, броні виготовляють або з металу або сплавів, або корпус 1, башту 2 та жалюзі 26 системи охолоз біметалічної броні та композиційних матеріалів, дження двигуна 13 На спеціальних підприємствах або з багатошарової броні з композиційними мапромисловості виготовляють захисні екрани, ВІДтеріалами, або із включенням у матеріал броні ПОВІДНО, бортовий 4, передній 5, баштовий 6 і дозбідненого урану датковий захисний екран ЗО комбінованої броні (з Після виготовлення конструктивних елементів вузлами 31 кріплення згаданого додаткового захипереходять до зборки танка Для цього у башту 2 сного екрана ЗО комбінованої броні до нижньої установлюють гармату 8 і курсовий кулемет 9, а в поверхні 32 (днища) корпуса 1) Також виготовлякорпус 1 - двигун 13, трансмісію 14 і ДОПОМІЖНІ ють конструктивні елементи гусеничного рушія 3, а елементи 15 При цьому гармату 8 установлюють саме, гусеницю 16, опорні 17 і провідні 18 катки, у башті 2 з можливістю повороту у вертикальній двигун 13, трансмісію 14 і ДОПОМІЖНІ елементи 15 площині щодо вузла навішення 11 На інших підприємствах промисловості виготовНа заключній стадії зборки танка на днищі (поляють озброєння танка - гармату 8 і курсовий кузиція 32) корпуса 1 танка закріплюють вузли 31 лемет 9 кріплення додаткового захисного екрана ЗО комбіНа башті 2 конструктивно виконують люки (понованої броні (див Фіг 8) зиції 19 і 20) для членів екіпажа 10 і виріз 21 для Після ЦЬОГО встановлюють захисні екрани, при гармати 8 цьому захисний екран 4 закріплюють уздовж борКорпус 1 виконують, як варіант конструктивнотів 27 корпуса 1 у районі гусениці 16, захисний го виконання, коробчастої конструкції Корпус 1 екран 6 закріплюють на башті 2, а захисний екран конструктивно містить лобову (передню 22) части5-у передній частині 22 корпуса 1 (див Фіг 1-3) ну, кормову 12 частину, верхню 7 частину, борти Зібраний, як зазначено вище, танк експлуату27 і днище (позиція 32) Корпус 1 у передній часється наступним чином тині 22 конструктивно виконують клинчастим На Екіпаж 10 через люк 23 (у корпусі 1) і люки 19 і корпусі 1 у передній частині 22 виконують люк 23 20 (у башті 2) займає свої місця в танку Механікдля механіка-водія 24, а в кормовій частині 12 водій 24 запускає двигун 13 і за допомогою гусевиріз 25 для установки жалюзів 26 системи охолоничного рушія 3 починає рух танка При цьому за дження двигуна 13 При цьому лобову (передню) допомогою трансмісії 14 і допоміжних елементів 15 частину 22 корпуса 1 виконують із з'єднаних під (з'єднаних із двигуном 13) приводяться в обертанкутом верхнього 28 і нижнього 29 броньових лисня провідні катки 18 гусеничного рушія 3 Згадані тів Конструктивно верхній 28 лобовий лист корпупровідні катки 18 передають зусилля обертання на 11213 10 траки гусениці 16 і переміщають гусеницю 16 упеФіг 6) У цьому випадку (як варіант технології зборред, забезпечуючи рух танка з опорою на опорних ки) броньовані листи додаткового захисного екракатках 17 на ЗО комбінованої броні укладаються на ґрунт 37, а танк наїжджає на лежачі на ґрунті 37 броньовані У бойовій обстановці гармата 8 і курсовий кулисти додаткового захисного екрана ЗО комбінолемет 9 наводяться на ціль по обрію за допомогою ваної броні так, щоб броньовані листи опинилися обертання башти 2 відносно верхньої поверхні 7 під днищем (позиція 32) корпуса 1 танка, а отвори корпуса 1, а по вертикалі - за допомогою зміни 33, які виконані в броньованих листах додаткового кута наведення щодо точки кріплення гармати 8 у захисного екрана ЗО комбінованої броні, були розвузлі навішення 11 ташовані по осі вузлів 31 кріплення згаданого доПри подоланні місць, у яких можлива установдаткового захисного екрана ЗО комбінованої броні ка боєприпасів у ґрунті, наприклад, безконтактних Далі по черзі піднімають (див Фіг 9) кожний із бропротитанкових мін, виконують заходи щодо закріпньованих листів додаткового захисного екрана ЗО лення до днища (позиція 32) корпуса 1 танка докомбінованої броні так, щоб вузли 31 кріплення даткового захисного екрана ЗО комбінованої броні увійшли в отвори 33, які виконані в броньованому (див Фіг 8-11) листі додаткового захисного екрана ЗО комбіноваУ цьому випадку можливі наступні варіанти ної броні (див Фіг 10) Після ЦЬОГО броньований конструктивного виконання лист додаткового захисного екрана ЗО комбіноваПерший варіант, коли додатковий захисний ної броні закріплюють до днища (позиція 32) корекран ЗО комбінованої броні виконаний у вигляді пуса 1 танка, наприклад, гайками (позиція 38) (див одного броньованого листа (з величиною броньоФіг 11) При ПІДТЯЖЦІ броньованого листа додаткованого листа, що відповідає нижній поверхні 32 вого захисного екрана ЗО комбінованої броні до корпуса 1 танка) (див Фіг 4 та Фіг 8) У цьому виднища (позиція 32) корпуса 1 танка виступи 36, які падку (як варіант технології зборки) танк наїжджає виконані на нижній поверхні 32 корпуса 1 танка, на лежачий на ґрунті 37 (або на будь-якій підставці повинні входити у виїмки 35, які виконані на верхчи пристосуванні для підйому) броньований лист ній поверхні 34 додаткового захисного екрана ЗО додаткового захисного екрана ЗО комбінованої комбінованої броні При цьому можливі варіанти, броні так, щоб броньований лист розташувався під коли броньований лист додаткового захисного днищем (позиція 32) корпуса 1 танка, а отвори 33, екрана ЗО комбінованої броні закріплюється до які виконані в броньованому аркуші додаткового днища (позиція 32) корпуса 1 як з безпосереднім захисного екрана ЗО комбінованої броні, були розконтактом (див Фіг 11), так і із зазором f щодо ниташовані по осі вузлів 31 кріплення згаданого дожньої поверхні днища (позиція 32) корпуса 1 танка даткового захисного екрана ЗО комбінованої броні (див ФігЗ) Далі піднімають (див Фіг 8-9) броньований лист додаткового захисного екрана ЗО комбінованої Також у випадку виконання додаткового захиброні так, щоб вузли 31 кріплення увійшли в отвосного екрана ЗО комбінованої броні з декількох ри 33, які виконані в броньованому листі додаткоброньованих листів, наприклад, із двох, трьох і вого захисного екрана ЗО комбінованої броні (підбільше, згадані броньовані листи встановлюються йом листа додаткового захисного екрана ЗО або впритул між собою, або із зазором один до проводять або вручну, або за допомогою домкраіншого по торцевих поверхнях 39 (див Фіг 6) У тів, або за допомогою будь-яких інших пристосувипадку виконання додаткового захисного екрана вань для підйому) (див Фіг 10) Після цього броЗО комбінованої броні з декількох броньованих ньований лист додаткового захисного екрана ЗО листів, зазначені листи з більшою товщиною Н комбінованої броні закріплюють до днища (позиція установлюються в найбільш важливих місцях що32) корпуса 1 танка, наприклад, гайками (позиція до місця захисту днища (позиція 32) корпуса 1 38) (див Фіг 2-3 та Фіг 11) При ПІДТЯЖЦІ броньоваПісля закріплення до днища (позиція 32) корного листа додаткового захисного екрана ЗО компуса 1 танка броньованих листів додаткового забінованої броні до днища (позиція 32) корпуса 1 хисного екрана ЗО комбінованої броні, танк може з танка виступи 36, які виконані на нижній поверхні більшою безпекою переборювати заміновані діля32 корпуса 1 танка, повинні увійти у виїмки 35, які нки місцевості виконані на верхній поверхні 34 додаткового захиПідвищення ефективності застосування танка, сного екрана ЗО комбінованої броні (див Фіг 11) який заявляється, у порівнянні з прототипом, досяПри цьому також можливі варіанти, коли броньогається за рахунок застосування знімного броньований лист додаткового захисного екрана ЗО комваного екрана, що закріплюється до днища бробінованої броні закріплюється до днища (позиція ньованого корпуса танка, підвищити, захищеність 32) корпуса 1 як з безпосереднім контактом (див днища корпуса від боєприпасів, які встановлюютьФіг 2), так і із зазором f щодо нижньої поверхні ся в ґрунт днища (позиція 32) корпуса 1 танка (див Фіг 3) Джерела інформації Після закріплення до днища (позиція 32) кор1 Современная бронетанковая техника пуса 1 танка додаткового захисного екрана ЗО Справочное пособие Издательство «Элайда», комбінованої броні, танк може з більшою безпекою Минск, 1998, стор 11-15 «Основной танк Т-64 БВ» переборювати заміновані ділянки місцевості - аналог Другий варіант, коли додатковий захисний ек2 Современная бронетанковая техника ран ЗО комбінованої броні виконаний у вигляді Справочное пособие Издательство «Элайда», двох, трьох і більше броньованих листів (з велиМинск, 1998, стор 29-33 «Основной танк Т-90С» чиною броньованого листа меншою по ширині, ніж аналог довжина нижньої частини днища (позиція 32) (див 11 11213 12 3. Н. Л. Волковский «Энциклопедия современ4. Н. Л. Волковский «Энциклопедия современного оружия и боевой техники», Том второй. Изданого оружия и боевой техники». Том второй. Издательство «ПОЛИГОН-ACT», Санкт-Перербург, тельство «ПОЛИГОН-ACT», Санкт-Перербург, 1997, стор. 24-25 «Основной танк Т-72 Б» - аналог. 1997, стор. 26-27«0сновной танк Т-80 БВ» - прототип. \ 16 4$ Фіг. 2 9».Ф v-v н гіги гі 11213 15 л 16 У SO І WM і \ 3Z \ 3 } S3 і • • Фіг. 9 36 А... 33 3 8 ст-П db 3D j | Фіг. 10 SO за Фіг. 11 Комп'ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
