Фіксаційна технологічна пластина

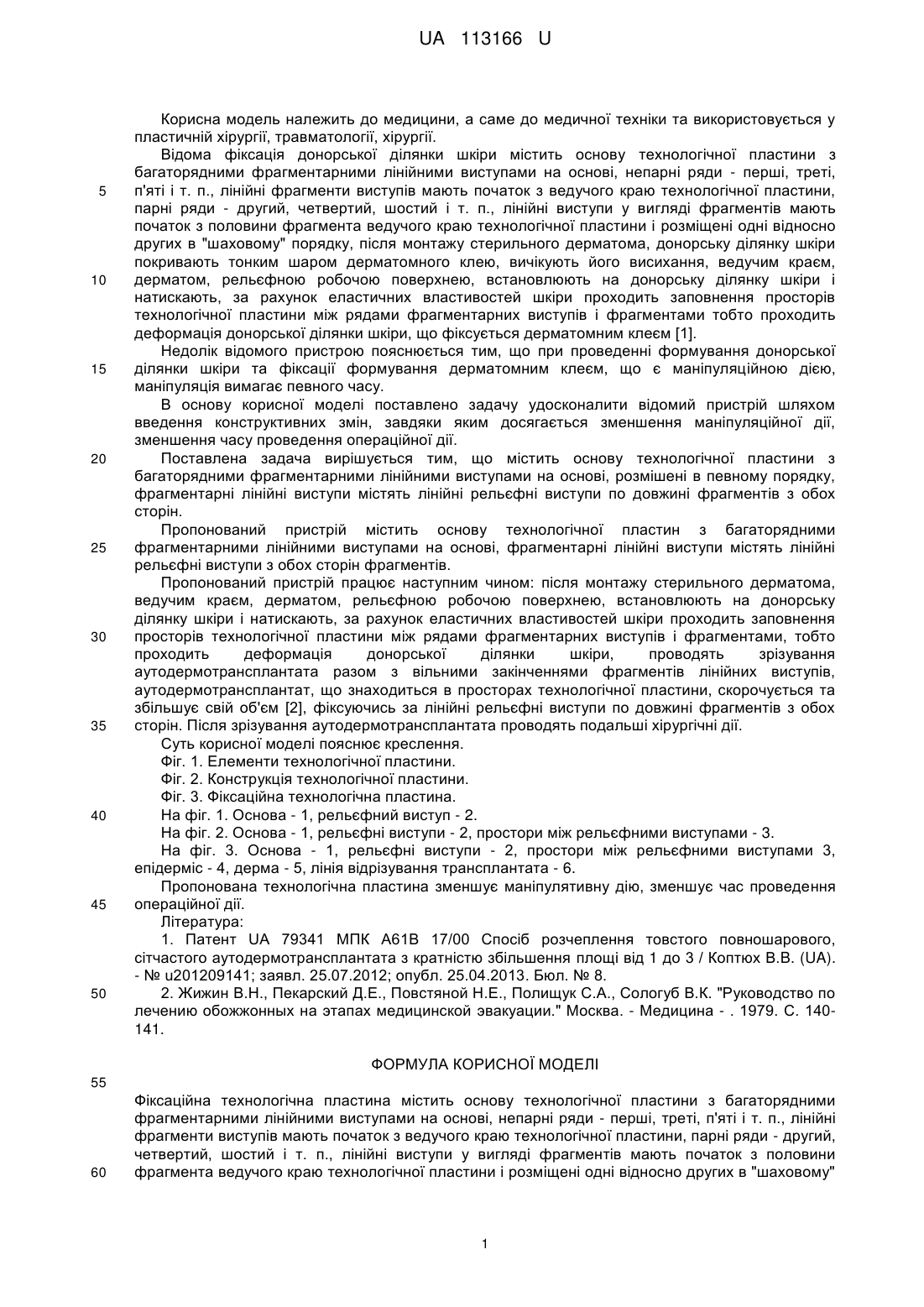

Реферат: UA 113166 U UA 113166 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматології, хірургії. Відома фіксація донорської ділянки шкіри містить основу технологічної пластини з багаторядними фрагментарними лінійними виступами на основі, непарні ряди - перші, треті, п'яті і т. п., лінійні фрагменти виступів мають початок з ведучого краю технологічної пластини, парні ряди - другий, четвертий, шостий і т. п., лінійні виступи у вигляді фрагментів мають початок з половини фрагмента ведучого краю технологічної пластини і розміщені одні відносно других в "шаховому" порядку, після монтажу стерильного дерматома, донорську ділянку шкіри покривають тонким шаром дерматомного клею, вичікують його висихання, ведучим краєм, дерматом, рельєфною робочою поверхнею, встановлюють на донорську ділянку шкіри і натискають, за рахунок еластичних властивостей шкіри проходить заповнення просторів технологічної пластини між рядами фрагментарних виступів і фрагментами тобто проходить деформація донорської ділянки шкіри, що фіксується дерматомним клеєм [1]. Недолік відомого пристрою пояснюється тим, що при проведенні формування донорської ділянки шкіри та фіксації формування дерматомним клеєм, що є маніпуляційною дією, маніпуляція вимагає певного часу. В основу корисної моделі поставлено задачу удосконалити відомий пристрій шляхом введення конструктивних змін, завдяки яким досягається зменшення маніпуляційної дії, зменшення часу проведення операційної дії. Поставлена задача вирішується тим, що містить основу технологічної пластини з багаторядними фрагментарними лінійними виступами на основі, розмішені в певному порядку, фрагментарні лінійні виступи містять лінійні рельєфні виступи по довжині фрагментів з обох сторін. Пропонований пристрій містить основу технологічної пластин з багаторядними фрагментарними лінійними виступами на основі, фрагментарні лінійні виступи містять лінійні рельєфні виступи з обох сторін фрагментів. Пропонований пристрій працює наступним чином: після монтажу стерильного дерматома, ведучим краєм, дерматом, рельєфною робочою поверхнею, встановлюють на донорську ділянку шкіри і натискають, за рахунок еластичних властивостей шкіри проходить заповнення просторів технологічної пластини між рядами фрагментарних виступів і фрагментами, тобто проходить деформація донорської ділянки шкіри, проводять зрізування аутодермотрансплантата разом з вільними закінченнями фрагментів лінійних виступів, аутодермотрансплантат, що знаходиться в просторах технологічної пластини, скорочується та збільшує свій об'єм [2], фіксуючись за лінійні рельєфні виступи по довжині фрагментів з обох сторін. Після зрізування аутодермотрансплантата проводять подальші хірургічні дії. Суть корисної моделі пояснює креслення. Фіг. 1. Елементи технологічної пластини. Фіг. 2. Конструкція технологічної пластини. Фіг. 3. Фіксаційна технологічна пластина. На фіг. 1. Основа - 1, рельєфний виступ - 2. На фіг. 2. Основа - 1, рельєфні виступи - 2, простори між рельєфними виступами - 3. На фіг. 3. Основа - 1, рельєфні виступи - 2, простори між рельєфними виступами 3, епідерміс - 4, дерма - 5, лінія відрізування трансплантата - 6. Пропонована технологічна пластина зменшує маніпулятивну дію, зменшує час проведення операційної дії. Література: 1. Патент UA 79341 МПК А61В 17/00 Спосіб розчеплення товстого повношарового, сітчастого аутодермотрансплантата з кратністю збільшення площі від 1 до 3 / Коптюх В.B. (UA). - № u201209141; заявл. 25.07.2012; опубл. 25.04.2013. Бюл. № 8. 2. Жижин В.Н., Пекарский Д.Е., Повстяной Н.Е., Полищук С.А., Сологуб В.К. "Руководство по лечению обожжонных на этапах медицинской эвакуации." Москва. - Медицина - . 1979. С. 140141. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Фіксаційна технологічна пластина містить основу технологічної пластини з багаторядними фрагментарними лінійними виступами на основі, непарні ряди - перші, треті, п'яті і т. п., лінійні фрагменти виступів мають початок з ведучого краю технологічної пластини, парні ряди - другий, четвертий, шостий і т. п., лінійні виступи у вигляді фрагментів мають початок з половини фрагмента ведучого краю технологічної пластини і розміщені одні відносно других в "шаховому" 1 UA 113166 U порядку, яка відрізняється тим, що містить рельєфні виступи по довжині фрагментів з обох сторін. 2 UA 113166 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
