Механічний кодовий замок

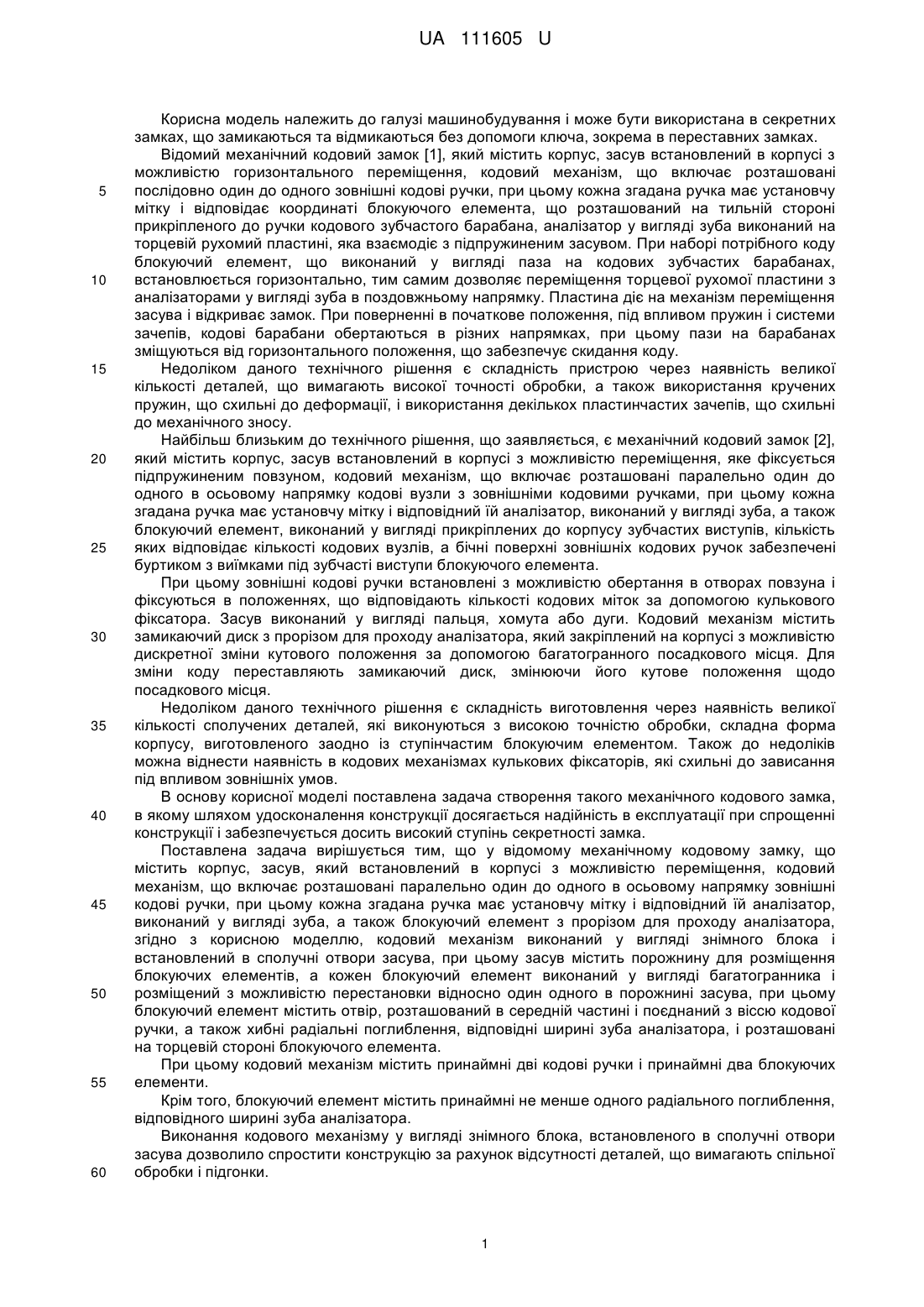

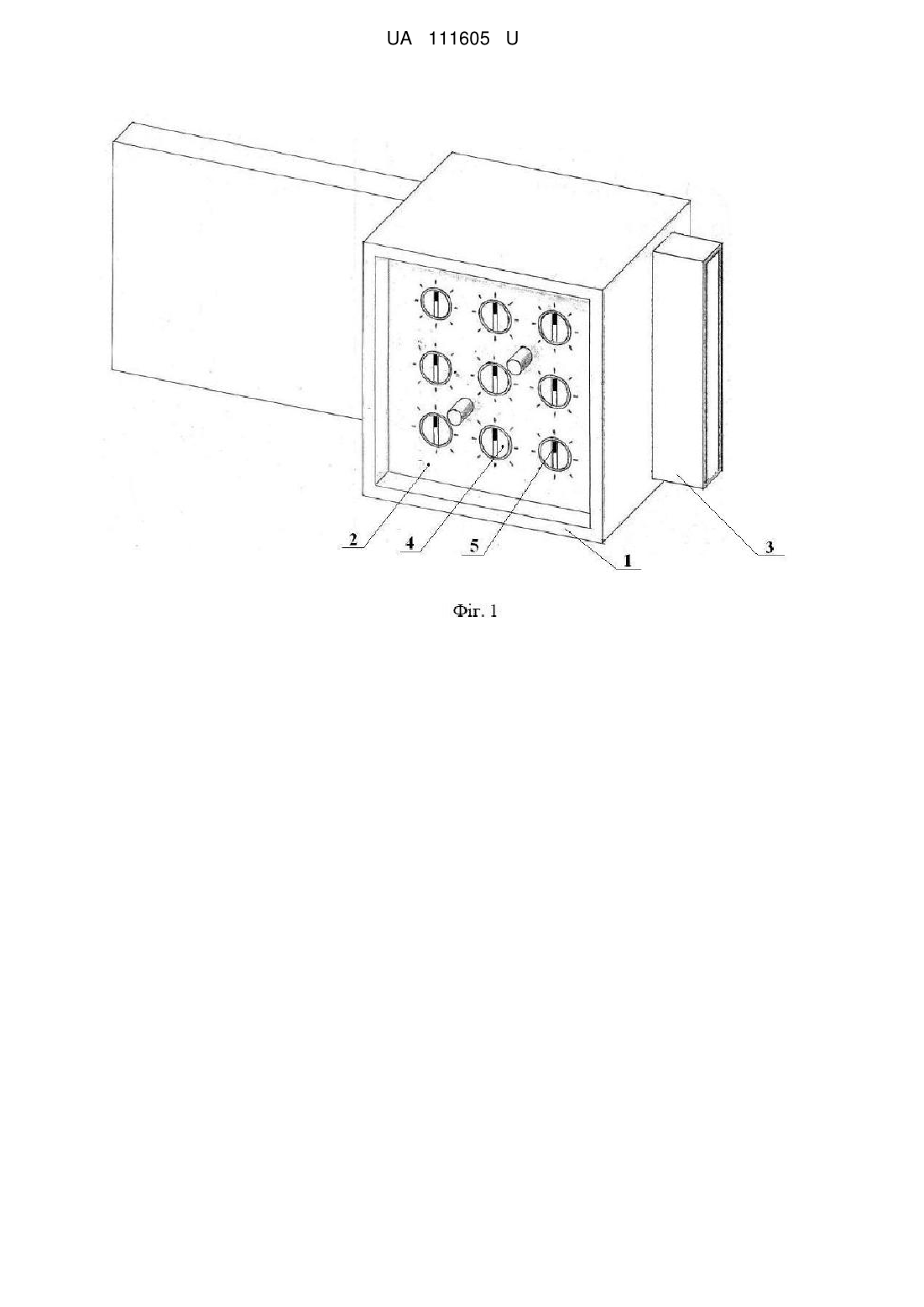

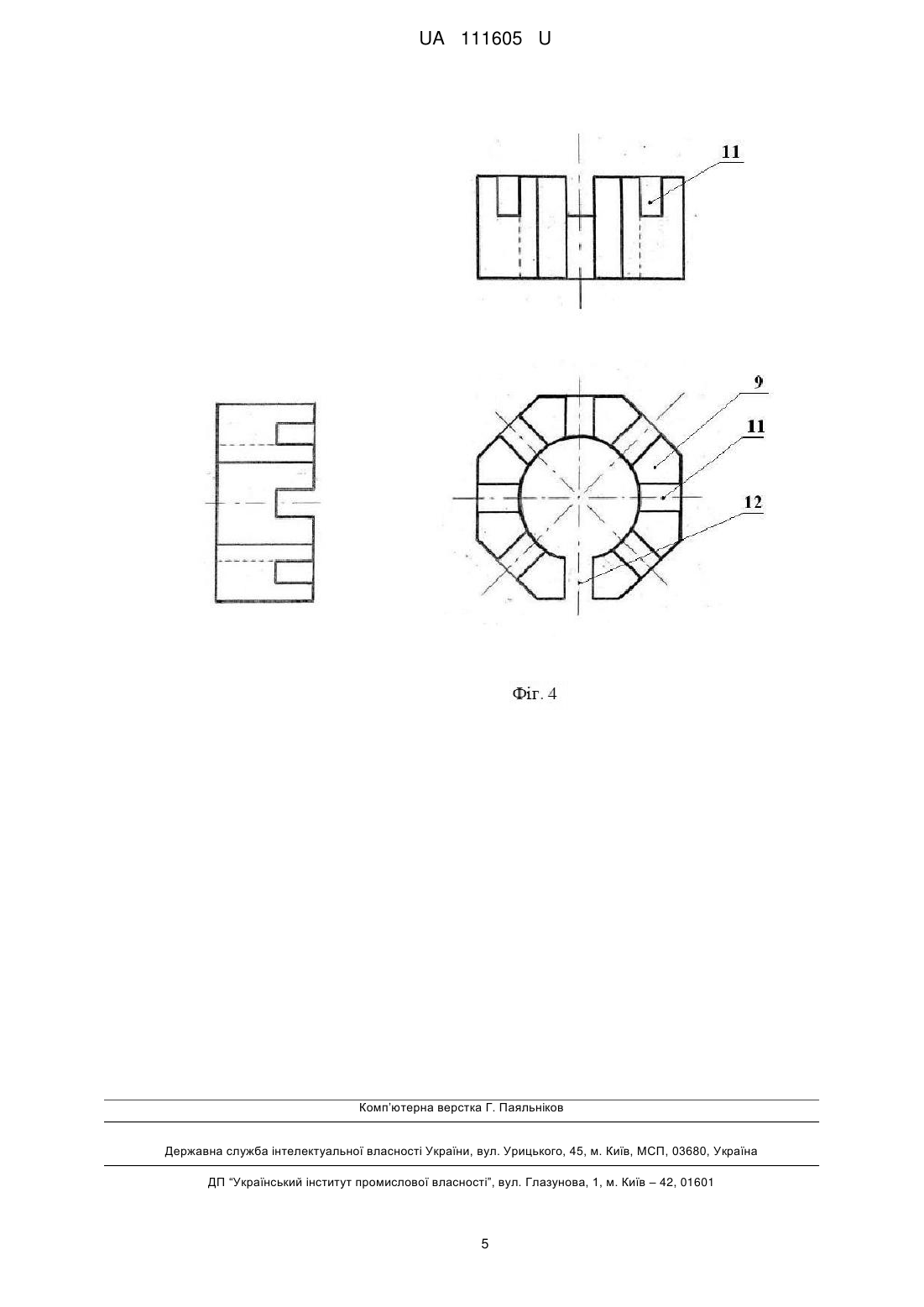

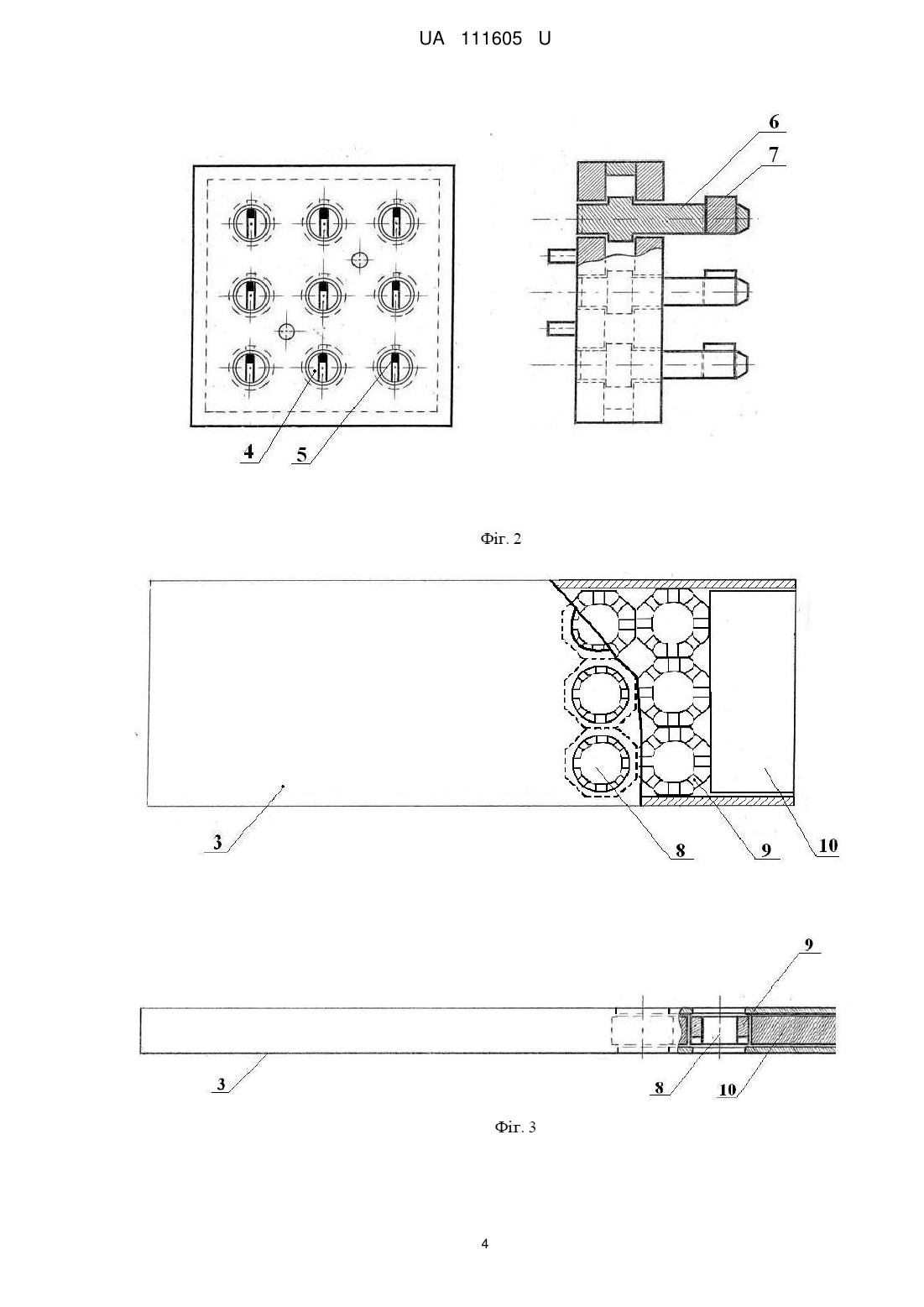

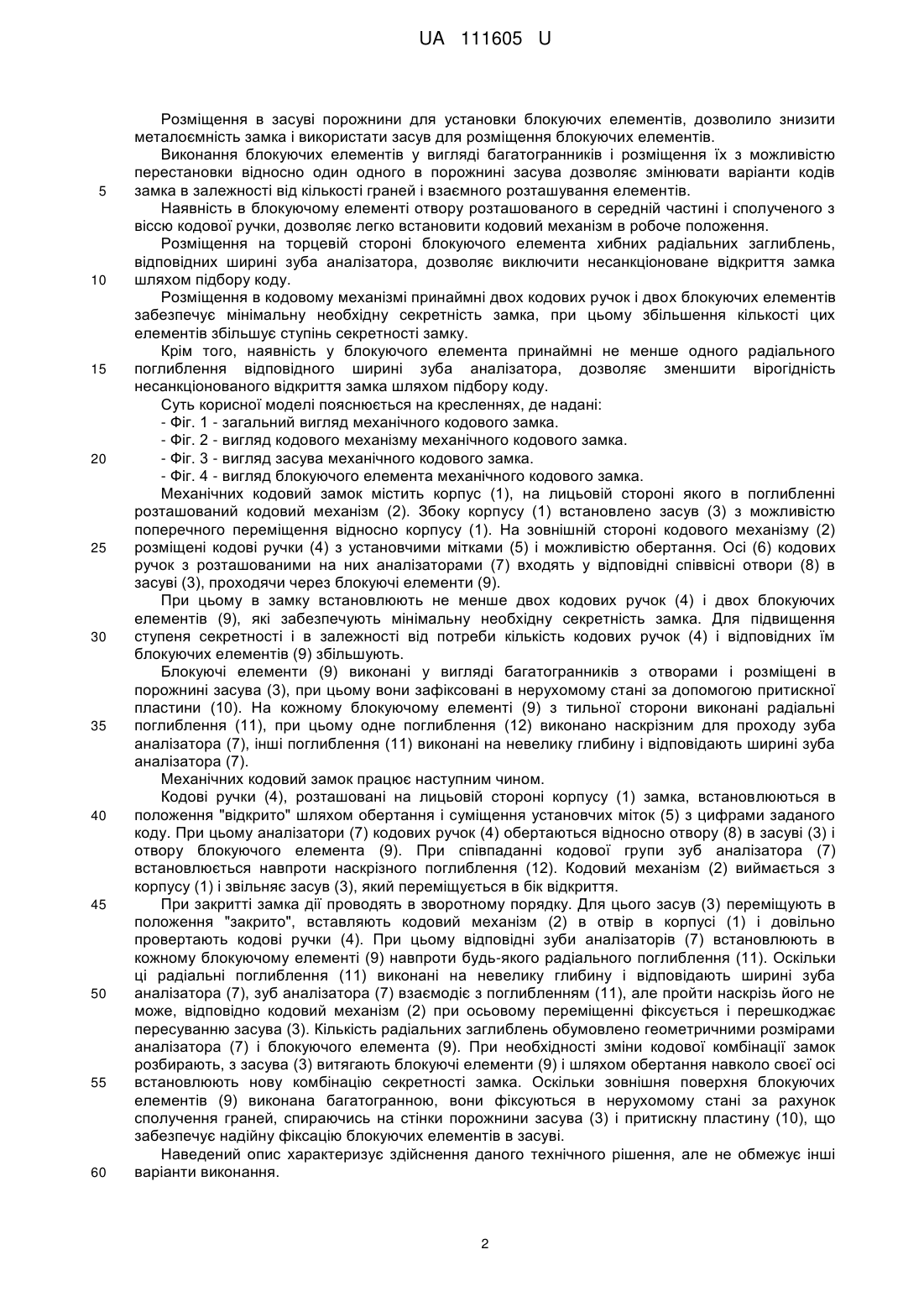

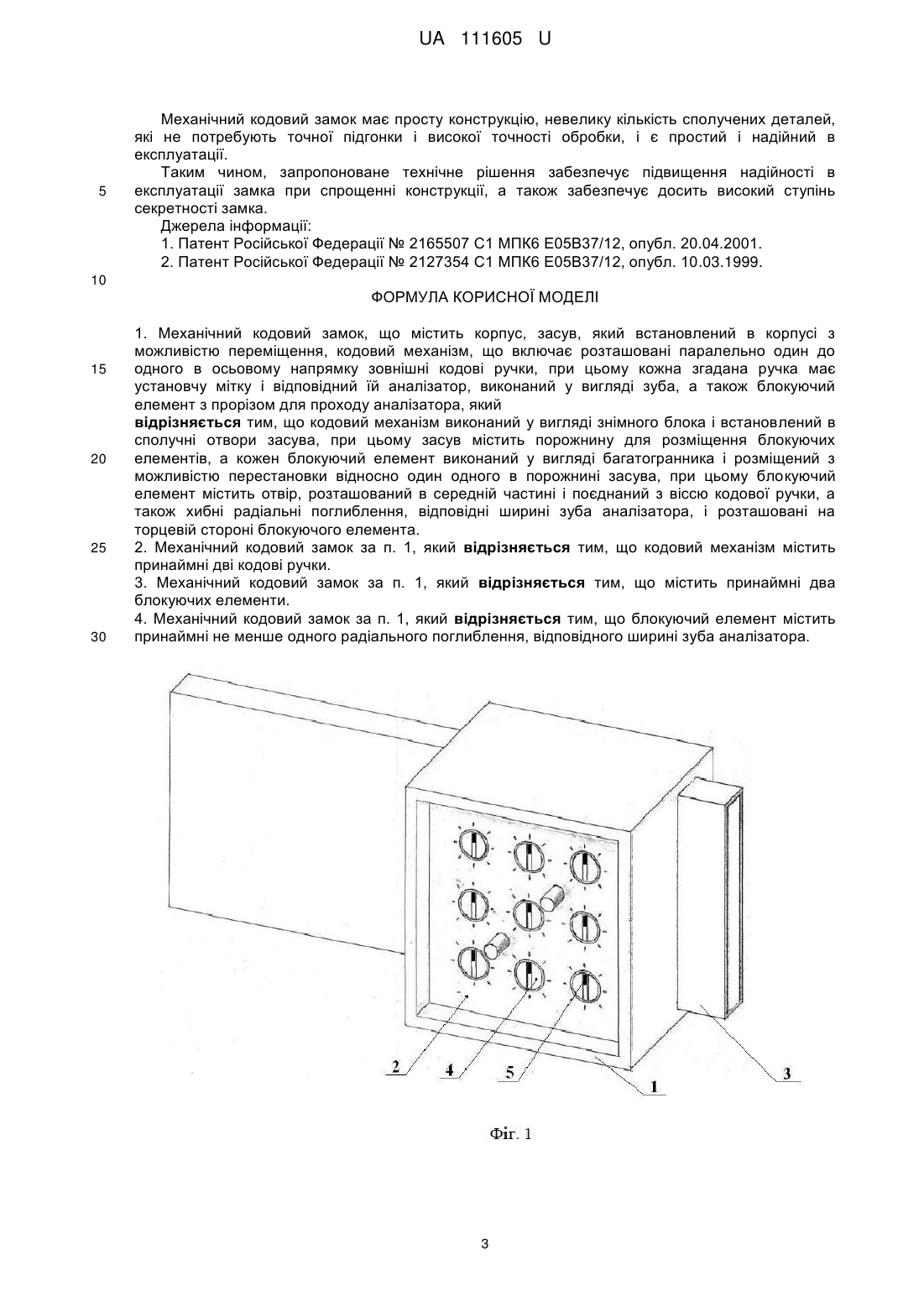

Реферат: Механічний кодовий замок містить корпус, засув, який встановлений в корпусі з можливістю переміщення, кодовий механізм, що включає розташовані паралельно один до одного в осьовому напрямку зовнішні кодові ручки. Кожна згадана ручка має установчу мітку і відповідний їй аналізатор, виконаний у вигляді зуба, а також блокуючий елемент з прорізом для проходу аналізатора. Кодовий механізм виконаний у вигляді знімного блока і встановлений в сполучні отвори засува. Засув містить порожнину для розміщення блокуючих елементів, а кожен блокуючий елемент виконаний у вигляді багатогранника і розміщений з можливістю перестановки відносно один одного в порожнині засува. Блокуючий елемент містить отвір, розташований в середній частині і поєднаний з віссю кодової ручки, а також хибні радіальні поглиблення, відповідні ширині зуба аналізатора, і розташовані на торцевій стороні блокуючого елемента. UA 111605 U (54) МЕХАНІЧНИЙ КОДОВИЙ ЗАМОК UA 111605 U UA 111605 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використана в секретних замках, що замикаються та відмикаються без допомоги ключа, зокрема в переставних замках. Відомий механічний кодовий замок [1], який містить корпус, засув встановлений в корпусі з можливістю горизонтального переміщення, кодовий механізм, що включає розташовані послідовно один до одного зовнішні кодові ручки, при цьому кожна згадана ручка має установчу мітку і відповідає координаті блокуючого елемента, що розташований на тильній стороні прикріпленого до ручки кодового зубчастого барабана, аналізатор у вигляді зуба виконаний на торцевій рухомий пластині, яка взаємодіє з підпружиненим засувом. При наборі потрібного коду блокуючий елемент, що виконаний у вигляді паза на кодових зубчастих барабанах, встановлюється горизонтально, тим самим дозволяє переміщення торцевої рухомої пластини з аналізаторами у вигляді зуба в поздовжньому напрямку. Пластина діє на механізм переміщення засува і відкриває замок. При поверненні в початкове положення, під впливом пружин і системи зачепів, кодові барабани обертаються в різних напрямках, при цьому пази на барабанах зміщуються від горизонтального положення, що забезпечує скидання коду. Недоліком даного технічного рішення є складність пристрою через наявність великої кількості деталей, що вимагають високої точності обробки, а також використання кручених пружин, що схильні до деформації, і використання декількох пластинчастих зачепів, що схильні до механічного зносу. Найбільш близьким до технічного рішення, що заявляється, є механічний кодовий замок [2], який містить корпус, засув встановлений в корпусі з можливістю переміщення, яке фіксується підпружиненим повзуном, кодовий механізм, що включає розташовані паралельно один до одного в осьовому напрямку кодові вузли з зовнішніми кодовими ручками, при цьому кожна згадана ручка має установчу мітку і відповідний їй аналізатор, виконаний у вигляді зуба, а також блокуючий елемент, виконаний у вигляді прикріплених до корпусу зубчастих виступів, кількість яких відповідає кількості кодових вузлів, а бічні поверхні зовнішніх кодових ручок забезпечені буртиком з виїмками під зубчасті виступи блокуючого елемента. При цьому зовнішні кодові ручки встановлені з можливістю обертання в отворах повзуна і фіксуються в положеннях, що відповідають кількості кодових міток за допомогою кулькового фіксатора. Засув виконаний у вигляді пальця, хомута або дуги. Кодовий механізм містить замикаючий диск з прорізом для проходу аналізатора, який закріплений на корпусі з можливістю дискретної зміни кутового положення за допомогою багатогранного посадкового місця. Для зміни коду переставляють замикаючий диск, змінюючи його кутове положення щодо посадкового місця. Недоліком даного технічного рішення є складність виготовлення через наявність великої кількості сполучених деталей, які виконуються з високою точністю обробки, складна форма корпусу, виготовленого заодно із ступінчастим блокуючим елементом. Також до недоліків можна віднести наявність в кодових механізмах кулькових фіксаторів, які схильні до зависання під впливом зовнішніх умов. В основу корисної моделі поставлена задача створення такого механічного кодового замка, в якому шляхом удосконалення конструкції досягається надійність в експлуатації при спрощенні конструкції і забезпечується досить високий ступінь секретності замка. Поставлена задача вирішується тим, що у відомому механічному кодовому замку, що містить корпус, засув, який встановлений в корпусі з можливістю переміщення, кодовий механізм, що включає розташовані паралельно один до одного в осьовому напрямку зовнішні кодові ручки, при цьому кожна згадана ручка має установчу мітку і відповідний їй аналізатор, виконаний у вигляді зуба, а також блокуючий елемент з прорізом для проходу аналізатора, згідно з корисною моделлю, кодовий механізм виконаний у вигляді знімного блока і встановлений в сполучні отвори засува, при цьому засув містить порожнину для розміщення блокуючих елементів, а кожен блокуючий елемент виконаний у вигляді багатогранника і розміщений з можливістю перестановки відносно один одного в порожнині засува, при цьому блокуючий елемент містить отвір, розташований в середній частині і поєднаний з віссю кодової ручки, а також хибні радіальні поглиблення, відповідні ширині зуба аналізатора, і розташовані на торцевій стороні блокуючого елемента. При цьому кодовий механізм містить принаймні дві кодові ручки і принаймні два блокуючих елементи. Крім того, блокуючий елемент містить принаймні не менше одного радіального поглиблення, відповідного ширині зуба аналізатора. Виконання кодового механізму у вигляді знімного блока, встановленого в сполучні отвори засува дозволило спростити конструкцію за рахунок відсутності деталей, що вимагають спільної обробки і підгонки. 1 UA 111605 U 5 10 15 20 25 30 35 40 45 50 55 60 Розміщення в засуві порожнини для установки блокуючих елементів, дозволило знизити металоємність замка і використати засув для розміщення блокуючих елементів. Виконання блокуючих елементів у вигляді багатогранників і розміщення їх з можливістю перестановки відносно один одного в порожнині засува дозволяє змінювати варіанти кодів замка в залежності від кількості граней і взаємного розташування елементів. Наявність в блокуючому елементі отвору розташованого в середній частині і сполученого з віссю кодової ручки, дозволяє легко встановити кодовий механізм в робоче положення. Розміщення на торцевій стороні блокуючого елемента хибних радіальних заглиблень, відповідних ширині зуба аналізатора, дозволяє виключити несанкціоноване відкриття замка шляхом підбору коду. Розміщення в кодовому механізмі принаймні двох кодових ручок і двох блокуючих елементів забезпечує мінімальну необхідну секретність замка, при цьому збільшення кількості цих елементів збільшує ступінь секретності замку. Крім того, наявність у блокуючого елемента принаймні не менше одного радіального поглиблення відповідного ширині зуба аналізатора, дозволяє зменшити вірогідність несанкціонованого відкриття замка шляхом підбору коду. Суть корисної моделі пояснюється на кресленнях, де надані: - Фіг. 1 - загальний вигляд механічного кодового замка. - Фіг. 2 - вигляд кодового механізму механічного кодового замка. - Фіг. 3 - вигляд засува механічного кодового замка. - Фіг. 4 - вигляд блокуючого елемента механічного кодового замка. Механічних кодовий замок містить корпус (1), на лицьовій стороні якого в поглибленні розташований кодовий механізм (2). Збоку корпусу (1) встановлено засув (3) з можливістю поперечного переміщення відносно корпусу (1). На зовнішній стороні кодового механізму (2) розміщені кодові ручки (4) з установчими мітками (5) і можливістю обертання. Осі (6) кодових ручок з розташованими на них аналізаторами (7) входять у відповідні співвісні отвори (8) в засуві (3), проходячи через блокуючі елементи (9). При цьому в замку встановлюють не менше двох кодових ручок (4) і двох блокуючих елементів (9), які забезпечують мінімальну необхідну секретність замка. Для підвищення ступеня секретності і в залежності від потреби кількість кодових ручок (4) і відповідних їм блокуючих елементів (9) збільшують. Блокуючі елементи (9) виконані у вигляді багатогранників з отворами і розміщені в порожнині засува (3), при цьому вони зафіксовані в нерухомому стані за допомогою притискної пластини (10). На кожному блокуючому елементі (9) з тильної сторони виконані радіальні поглиблення (11), при цьому одне поглиблення (12) виконано наскрізним для проходу зуба аналізатора (7), інші поглиблення (11) виконані на невелику глибину і відповідають ширині зуба аналізатора (7). Механічних кодовий замок працює наступним чином. Кодові ручки (4), розташовані на лицьовій стороні корпусу (1) замка, встановлюються в положення "відкрито" шляхом обертання і суміщення установчих міток (5) з цифрами заданого коду. При цьому аналізатори (7) кодових ручок (4) обертаються відносно отвору (8) в засуві (3) і отвору блокуючого елемента (9). При співпаданні кодової групи зуб аналізатора (7) встановлюється навпроти наскрізного поглиблення (12). Кодовий механізм (2) виймається з корпусу (1) і звільняє засув (3), який переміщується в бік відкриття. При закритті замка дії проводять в зворотному порядку. Для цього засув (3) переміщують в положення "закрито", вставляють кодовий механізм (2) в отвір в корпусі (1) і довільно провертають кодові ручки (4). При цьому відповідні зуби аналізаторів (7) встановлюють в кожному блокуючому елементі (9) навпроти будь-якого радіального поглиблення (11). Оскільки ці радіальні поглиблення (11) виконані на невелику глибину і відповідають ширині зуба аналізатора (7), зуб аналізатора (7) взаємодіє з поглибленням (11), але пройти наскрізь його не може, відповідно кодовий механізм (2) при осьовому переміщенні фіксується і перешкоджає пересуванню засува (3). Кількість радіальних заглиблень обумовлено геометричними розмірами аналізатора (7) і блокуючого елемента (9). При необхідності зміни кодової комбінації замок розбирають, з засува (3) витягають блокуючі елементи (9) і шляхом обертання навколо своєї осі встановлюють нову комбінацію секретності замка. Оскільки зовнішня поверхня блокуючих елементів (9) виконана багатогранною, вони фіксуються в нерухомому стані за рахунок сполучення граней, спираючись на стінки порожнини засува (3) і притискну пластину (10), що забезпечує надійну фіксацію блокуючих елементів в засуві. Наведений опис характеризує здійснення даного технічного рішення, але не обмежує інші варіанти виконання. 2 UA 111605 U 5 Механічний кодовий замок має просту конструкцію, невелику кількість сполучених деталей, які не потребують точної підгонки і високої точності обробки, і є простий і надійний в експлуатації. Таким чином, запропоноване технічне рішення забезпечує підвищення надійності в експлуатації замка при спрощенні конструкції, а також забезпечує досить високий ступінь секретності замка. Джерела інформації: 1. Патент Російської Федерації № 2165507 C1 МПК6 Е05В37/12, опубл. 20.04.2001. 2. Патент Російської Федерації № 2127354 C1 МПК6 Е05В37/12, опубл. 10.03.1999. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Механічний кодовий замок, що містить корпус, засув, який встановлений в корпусі з можливістю переміщення, кодовий механізм, що включає розташовані паралельно один до одного в осьовому напрямку зовнішні кодові ручки, при цьому кожна згадана ручка має установчу мітку і відповідний їй аналізатор, виконаний у вигляді зуба, а також блокуючий елемент з прорізом для проходу аналізатора, який відрізняється тим, що кодовий механізм виконаний у вигляді знімного блока і встановлений в сполучні отвори засува, при цьому засув містить порожнину для розміщення блокуючих елементів, а кожен блокуючий елемент виконаний у вигляді багатогранника і розміщений з можливістю перестановки відносно один одного в порожнині засува, при цьому блокуючий елемент містить отвір, розташований в середній частині і поєднаний з віссю кодової ручки, а також хибні радіальні поглиблення, відповідні ширині зуба аналізатора, і розташовані на торцевій стороні блокуючого елемента. 2. Механічний кодовий замок за п. 1, який відрізняється тим, що кодовий механізм містить принаймні дві кодові ручки. 3. Механічний кодовий замок за п. 1, який відрізняється тим, що містить принаймні два блокуючих елементи. 4. Механічний кодовий замок за п. 1, який відрізняється тим, що блокуючий елемент містить принаймні не менше одного радіального поглиблення, відповідного ширині зуба аналізатора. 3 UA 111605 U 4 UA 111605 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
