Замок (запор) з рухомим елементом

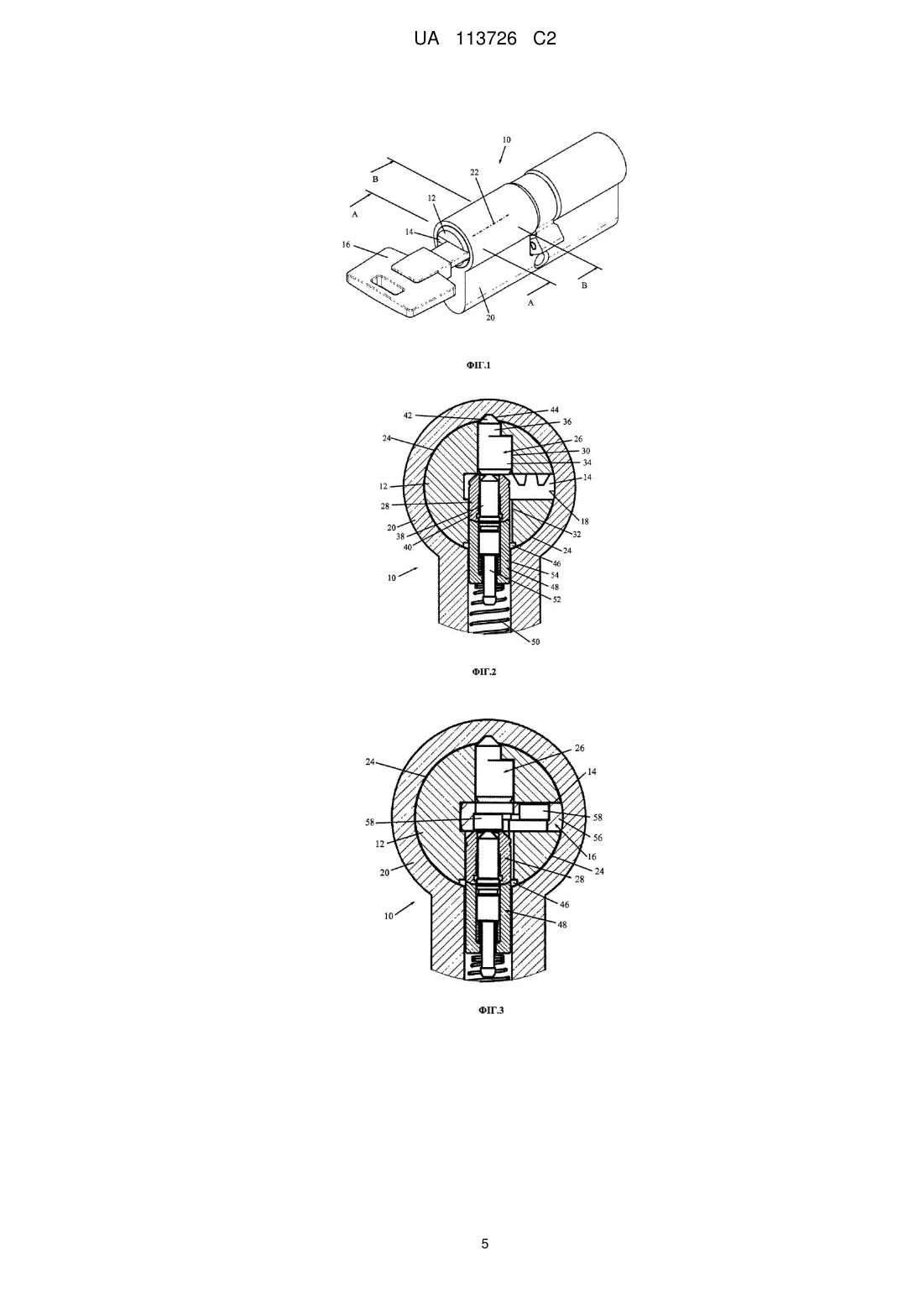

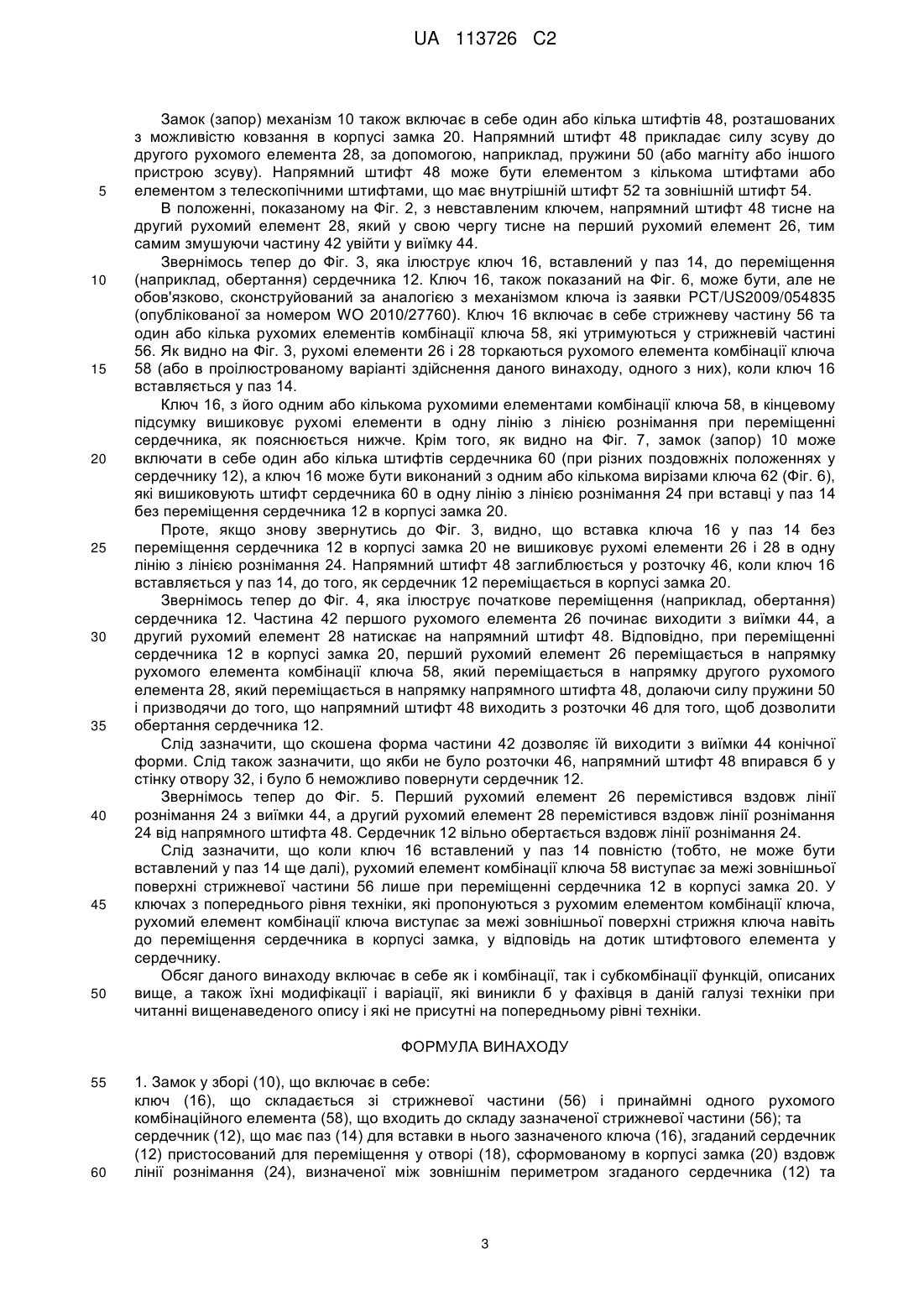

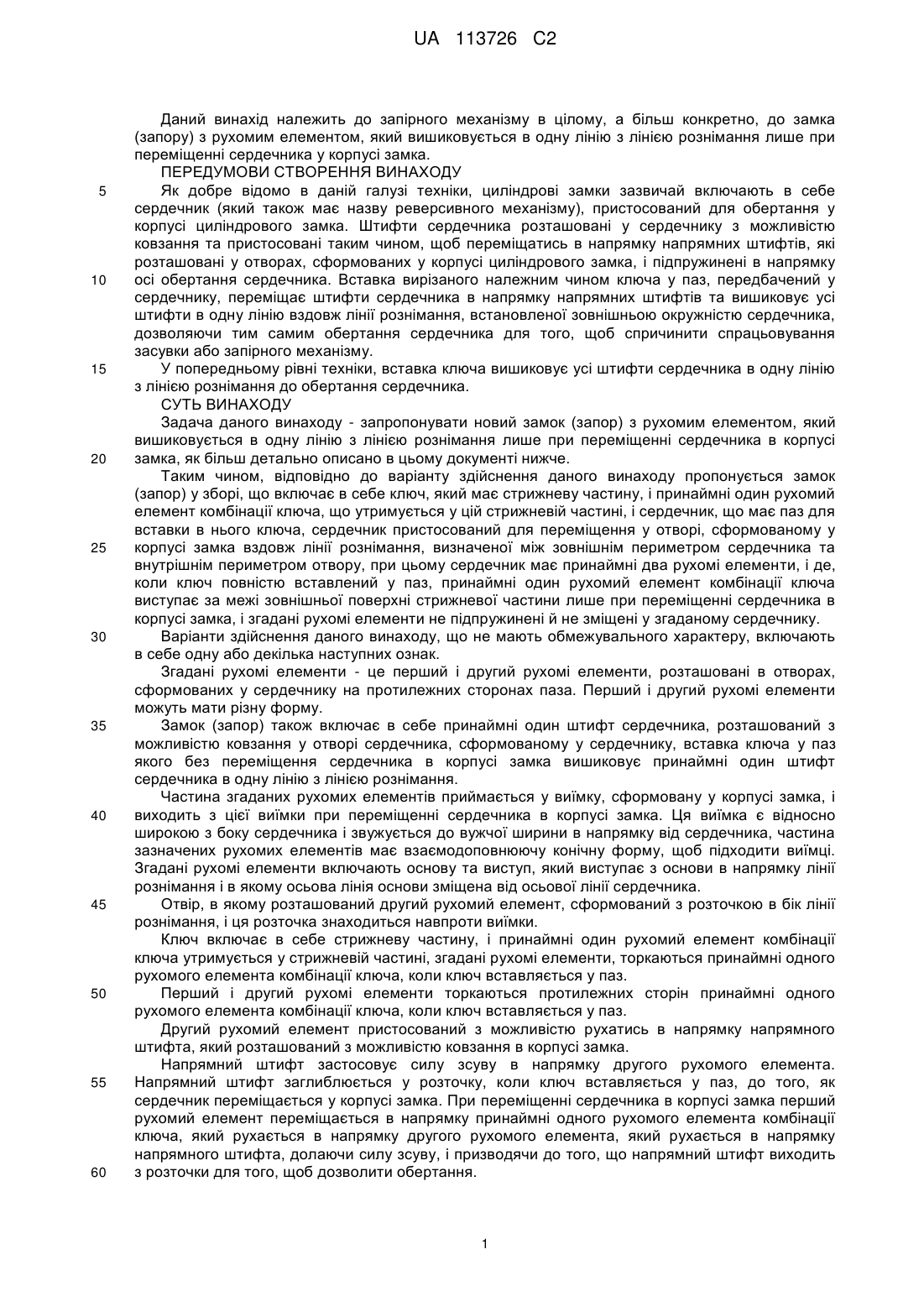

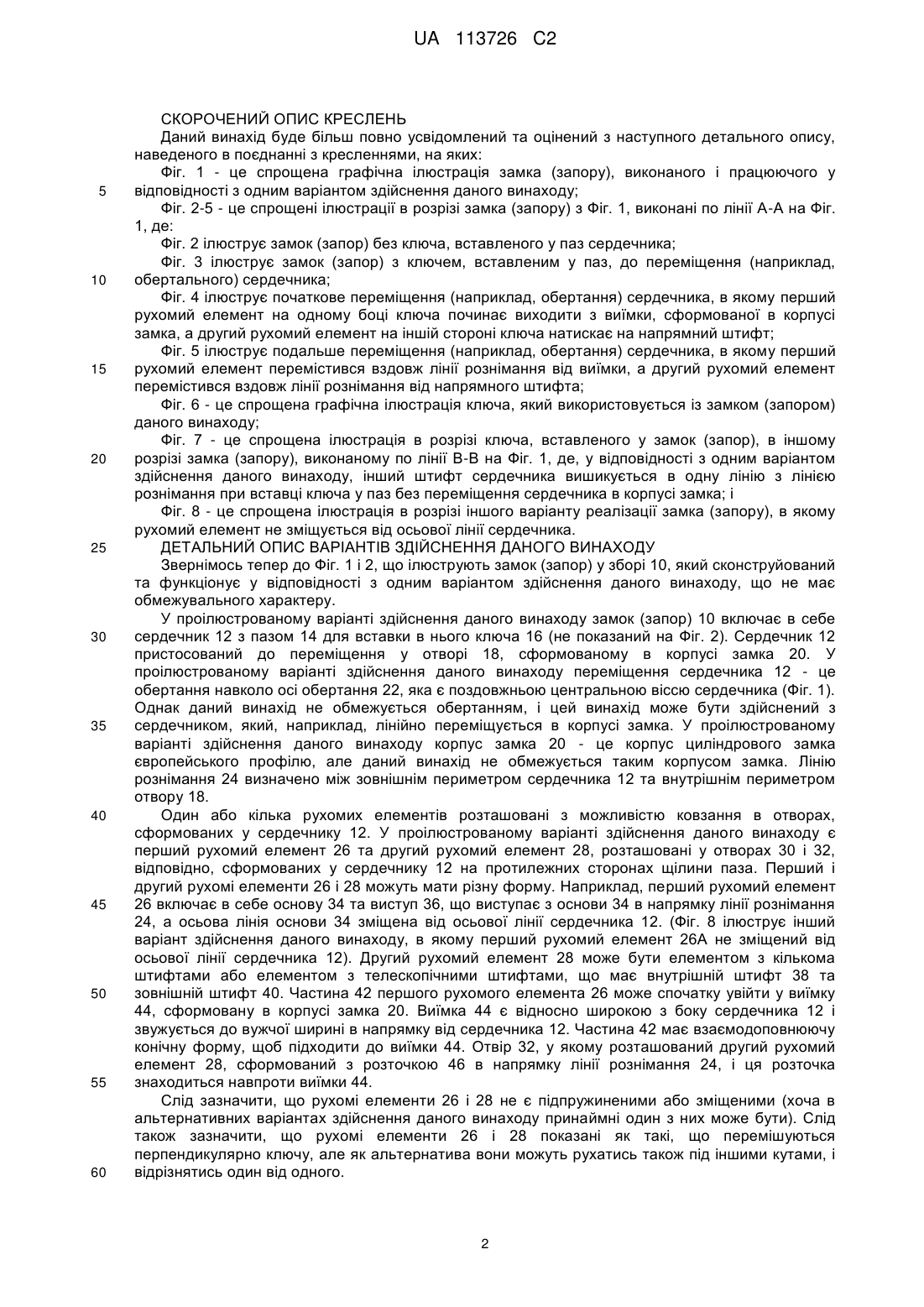

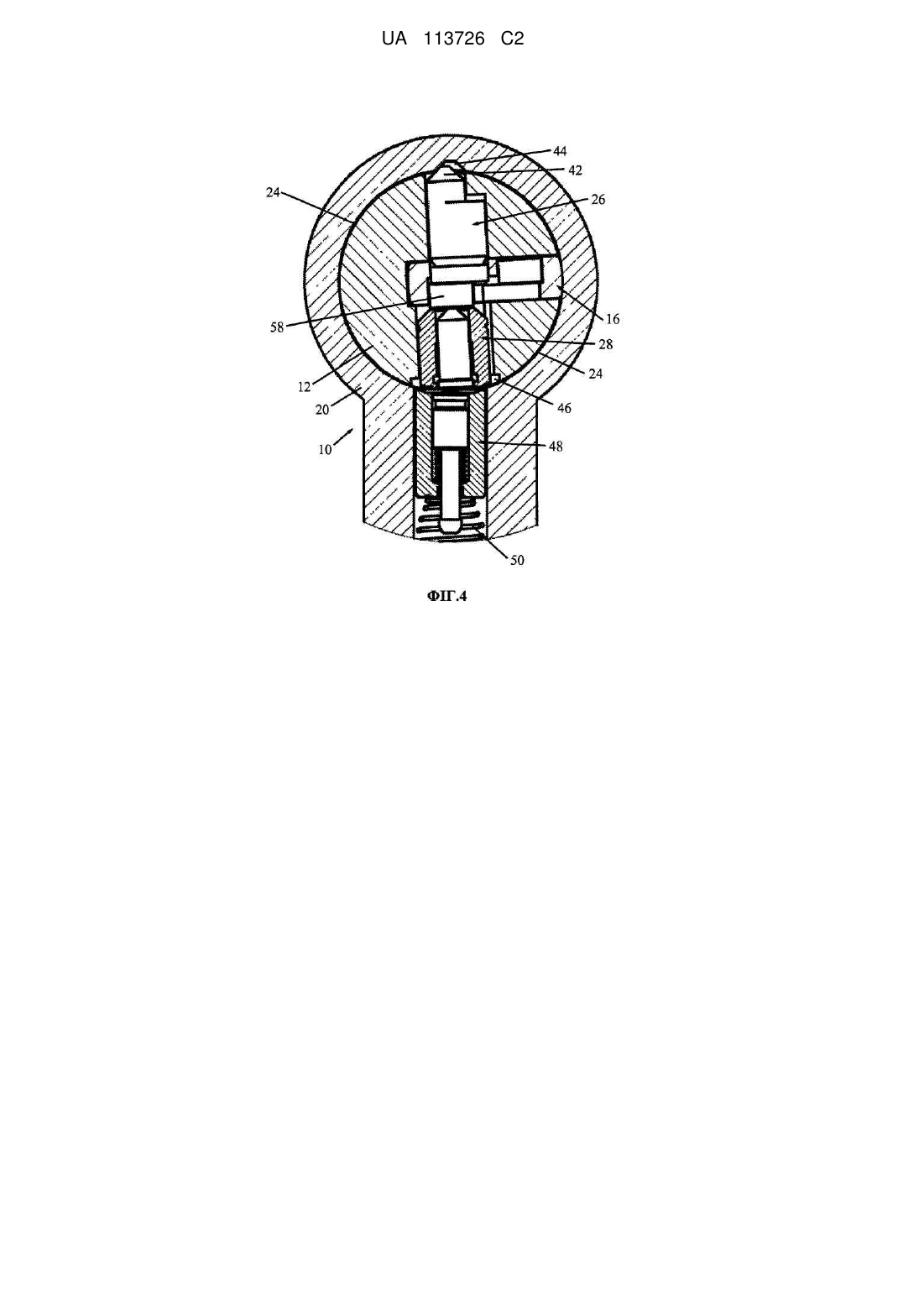

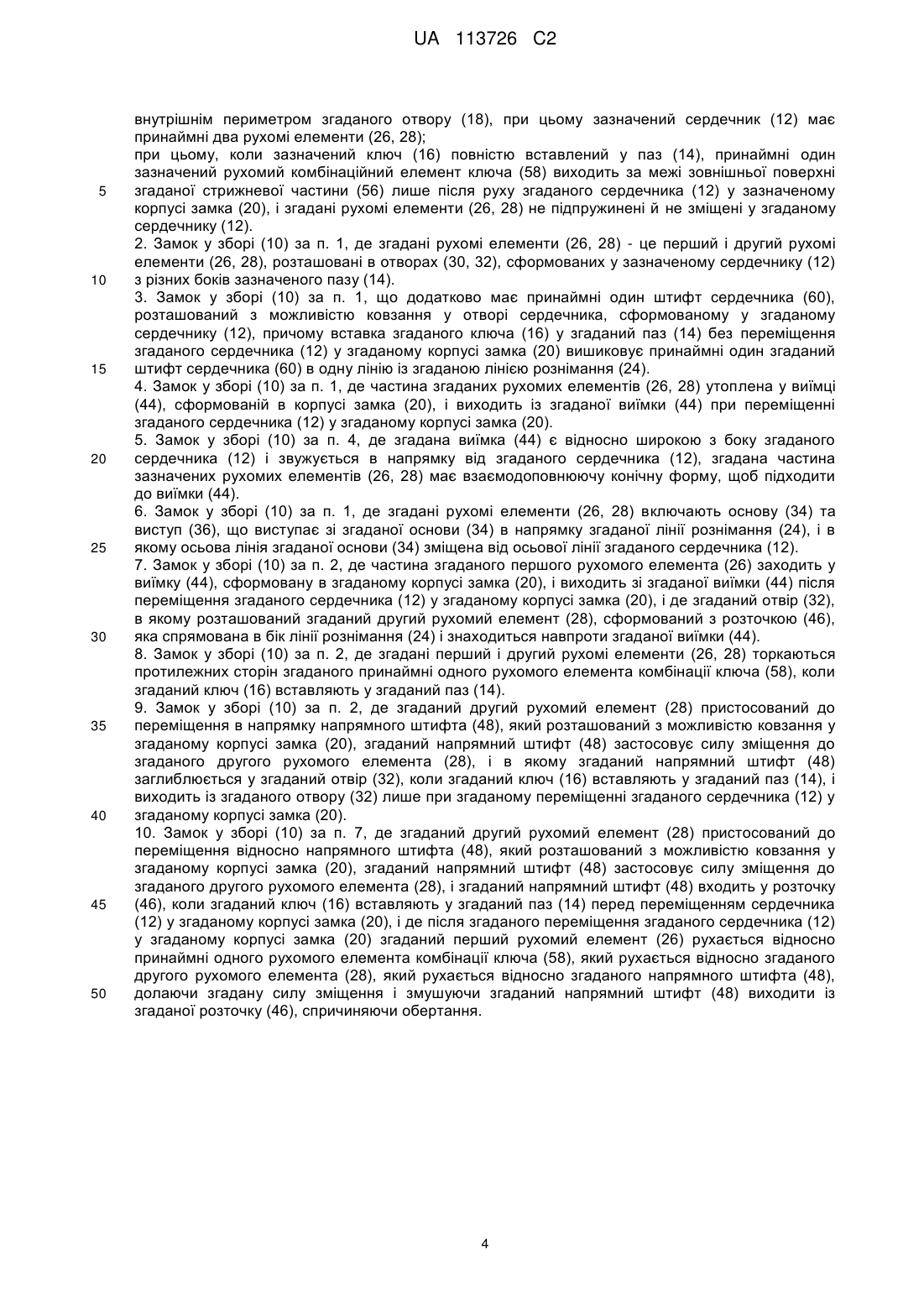

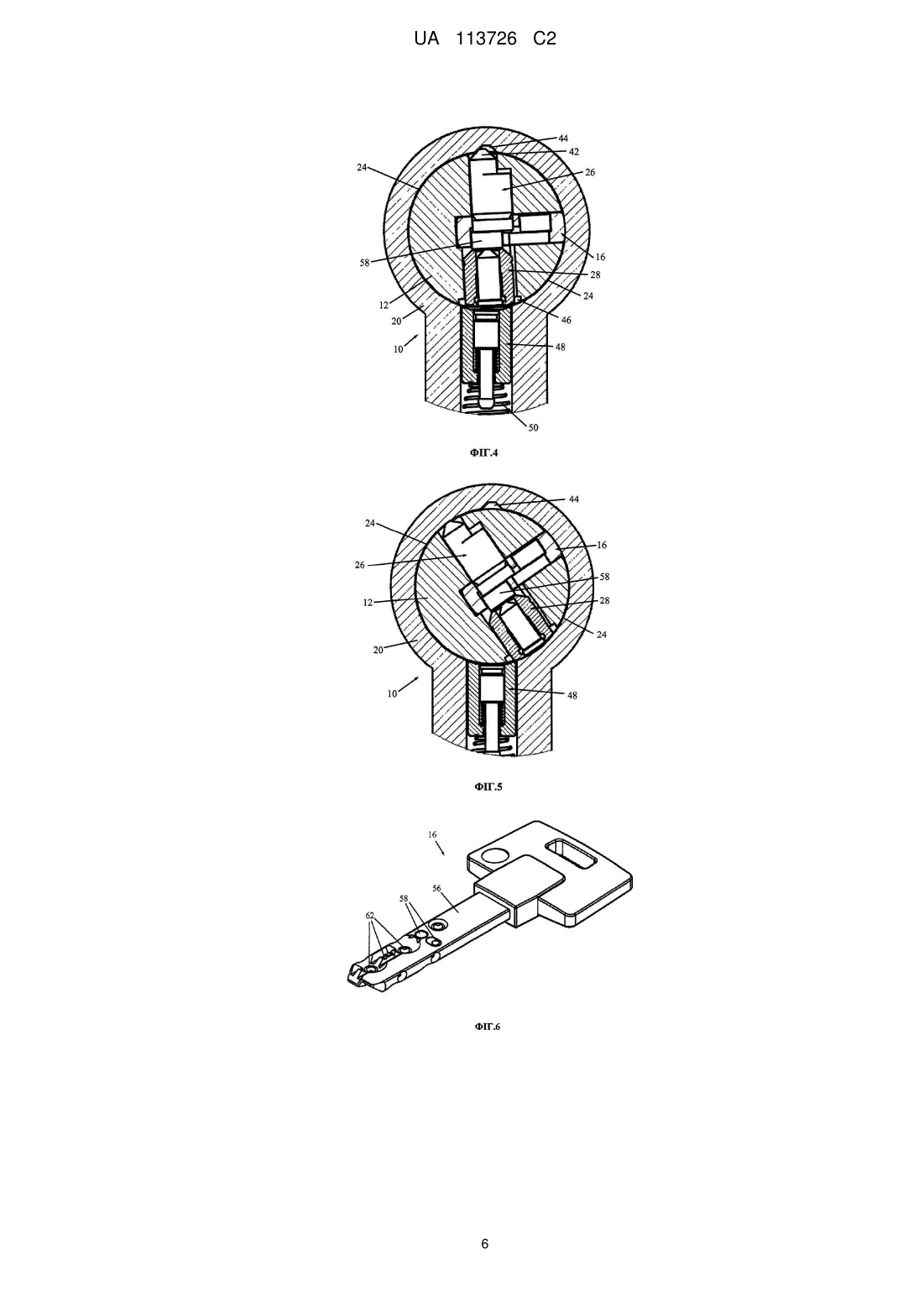

Реферат: Замок у зборі (10), що включає в себе ключ (16), що складається зі стрижневої частини (56) і принаймні одного рухомого комбінаційного елемента (58), що входить до складу зазначеної стрижневої частини (56), а також сердечник (12), що має паз (14) для вставки в нього зазначеного ключа (16), згаданий сердечник (12) пристосований для переміщення у отворі (18), сформованому в корпусі замка (20) вздовж лінії рознімання (24), визначеної між зовнішнім периметром згаданого сердечника (12) та внутрішнім периметром згаданого отвору (18), при цьому зазначений сердечник (12) має принаймні два рухомі елементи (26, 28); при цьому, коли зазначений ключ (16) повністю вставлений у паз (14), принаймні один зазначений рухомий комбінаційний елемент ключа (58) виходить за межі зовнішньої поверхні згаданої стрижневої частини (56) лише після руху згаданого сердечника (12) у зазначеному корпусі замка (20), і згадані рухомі елементи (26, 28) не підпружинені й не зміщені у згаданому сердечнику (12). UA 113726 C2 (12) UA 113726 C2 UA 113726 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до запірного механізму в цілому, а більш конкретно, до замка (запору) з рухомим елементом, який вишиковується в одну лінію з лінією рознімання лише при переміщенні сердечника у корпусі замка. ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ Як добре відомо в даній галузі техніки, циліндрові замки зазвичай включають в себе сердечник (який також має назву реверсивного механізму), пристосований для обертання у корпусі циліндрового замка. Штифти сердечника розташовані у сердечнику з можливістю ковзання та пристосовані таким чином, щоб переміщатись в напрямку напрямних штифтів, які розташовані у отворах, сформованих у корпусі циліндрового замка, і підпружинені в напрямку осі обертання сердечника. Вставка вирізаного належним чином ключа у паз, передбачений у сердечнику, переміщає штифти сердечника в напрямку напрямних штифтів та вишиковує усі штифти в одну лінію вздовж лінії рознімання, встановленої зовнішньою окружністю сердечника, дозволяючи тим самим обертання сердечника для того, щоб спричинити спрацьовування засувки або запірного механізму. У попередньому рівні техніки, вставка ключа вишиковує усі штифти сердечника в одну лінію з лінією рознімання до обертання сердечника. СУТЬ ВИНАХОДУ Задача даного винаходу - запропонувати новий замок (запор) з рухомим елементом, який вишиковується в одну лінію з лінією рознімання лише при переміщенні сердечника в корпусі замка, як більш детально описано в цьому документі нижче. Таким чином, відповідно до варіанту здійснення даного винаходу пропонується замок (запор) у зборі, що включає в себе ключ, який має стрижневу частину, і принаймні один рухомий елемент комбінації ключа, що утримується у цій стрижневій частині, і сердечник, що має паз для вставки в нього ключа, сердечник пристосований для переміщення у отворі, сформованому у корпусі замка вздовж лінії рознімання, визначеної між зовнішнім периметром сердечника та внутрішнім периметром отвору, при цьому сердечник має принаймні два рухомі елементи, і де, коли ключ повністю вставлений у паз, принаймні один рухомий елемент комбінації ключа виступає за межі зовнішньої поверхні стрижневої частини лише при переміщенні сердечника в корпусі замка, і згадані рухомі елементи не підпружинені й не зміщені у згаданому сердечнику. Варіанти здійснення даного винаходу, що не мають обмежувального характеру, включають в себе одну або декілька наступних ознак. Згадані рухомі елементи - це перший і другий рухомі елементи, розташовані в отворах, сформованих у сердечнику на протилежних сторонах паза. Перший і другий рухомі елементи можуть мати різну форму. Замок (запор) також включає в себе принаймні один штифт сердечника, розташований з можливістю ковзання у отворі сердечника, сформованому у сердечнику, вставка ключа у паз якого без переміщення сердечника в корпусі замка вишиковує принаймні один штифт сердечника в одну лінію з лінією рознімання. Частина згаданих рухомих елементів приймається у виїмку, сформовану у корпусі замка, і виходить з цієї виїмки при переміщенні сердечника в корпусі замка. Ця виїмка є відносно широкою з боку сердечника і звужується до вужчої ширини в напрямку від сердечника, частина зазначених рухомих елементів має взаємодоповнюючу конічну форму, щоб підходити виїмці. Згадані рухомі елементи включають основу та виступ, який виступає з основи в напрямку лінії рознімання і в якому осьова лінія основи зміщена від осьової лінії сердечника. Отвір, в якому розташований другий рухомий елемент, сформований з розточкою в бік лінії рознімання, і ця розточка знаходиться навпроти виїмки. Ключ включає в себе стрижневу частину, і принаймні один рухомий елемент комбінації ключа утримується у стрижневій частині, згадані рухомі елементи, торкаються принаймні одного рухомого елемента комбінації ключа, коли ключ вставляється у паз. Перший і другий рухомі елементи торкаються протилежних сторін принаймні одного рухомого елемента комбінації ключа, коли ключ вставляється у паз. Другий рухомий елемент пристосований з можливістю рухатись в напрямку напрямного штифта, який розташований з можливістю ковзання в корпусі замка. Напрямний штифт застосовує силу зсуву в напрямку другого рухомого елемента. Напрямний штифт заглиблюється у розточку, коли ключ вставляється у паз, до того, як сердечник переміщається у корпусі замка. При переміщенні сердечника в корпусі замка перший рухомий елемент переміщається в напрямку принаймні одного рухомого елемента комбінації ключа, який рухається в напрямку другого рухомого елемента, який рухається в напрямку напрямного штифта, долаючи силу зсуву, і призводячи до того, що напрямний штифт виходить з розточки для того, щоб дозволити обертання. 1 UA 113726 C2 5 10 15 20 25 30 35 40 45 50 55 60 СКОРОЧЕНИЙ ОПИС КРЕСЛЕНЬ Даний винахід буде більш повно усвідомлений та оцінений з наступного детального опису, наведеного в поєднанні з кресленнями, на яких: Фіг. 1 - це спрощена графічна ілюстрація замка (запору), виконаного і працюючого у відповідності з одним варіантом здійснення даного винаходу; Фіг. 2-5 - це спрощені ілюстрації в розрізі замка (запору) з Фіг. 1, виконані по лінії А-А на Фіг. 1, де: Фіг. 2 ілюструє замок (запор) без ключа, вставленого у паз сердечника; Фіг. 3 ілюструє замок (запор) з ключем, вставленим у паз, до переміщення (наприклад, обертального) сердечника; Фіг. 4 ілюструє початкове переміщення (наприклад, обертання) сердечника, в якому перший рухомий елемент на одному боці ключа починає виходити з виїмки, сформованої в корпусі замка, а другий рухомий елемент на іншій стороні ключа натискає на напрямний штифт; Фіг. 5 ілюструє подальше переміщення (наприклад, обертання) сердечника, в якому перший рухомий елемент перемістився вздовж лінії рознімання від виїмки, а другий рухомий елемент перемістився вздовж лінії рознімання від напрямного штифта; Фіг. 6 - це спрощена графічна ілюстрація ключа, який використовується із замком (запором) даного винаходу; Фіг. 7 - це спрощена ілюстрація в розрізі ключа, вставленого у замок (запор), в іншому розрізі замка (запору), виконаному по лінії В-В на Фіг. 1, де, у відповідності з одним варіантом здійснення даного винаходу, інший штифт сердечника вишикується в одну лінію з лінією рознімання при вставці ключа у паз без переміщення сердечника в корпусі замка; і Фіг. 8 - це спрощена ілюстрація в розрізі іншого варіанту реалізації замка (запору), в якому рухомий елемент не зміщується від осьової лінії сердечника. ДЕТАЛЬНИЙ ОПИС ВАРІАНТІВ ЗДІЙСНЕННЯ ДАНОГО ВИНАХОДУ Звернімось тепер до Фіг. 1 і 2, що ілюструють замок (запор) у зборі 10, який сконструйований та функціонує у відповідності з одним варіантом здійснення даного винаходу, що не має обмежувального характеру. У проілюстрованому варіанті здійснення даного винаходу замок (запор) 10 включає в себе сердечник 12 з пазом 14 для вставки в нього ключа 16 (не показаний на Фіг. 2). Сердечник 12 пристосований до переміщення у отворі 18, сформованому в корпусі замка 20. У проілюстрованому варіанті здійснення даного винаходу переміщення сердечника 12 - це обертання навколо осі обертання 22, яка є поздовжньою центральною віссю сердечника (Фіг. 1). Однак даний винахід не обмежується обертанням, і цей винахід може бути здійснений з сердечником, який, наприклад, лінійно переміщується в корпусі замка. У проілюстрованому варіанті здійснення даного винаходу корпус замка 20 - це корпус циліндрового замка європейського профілю, але даний винахід не обмежується таким корпусом замка. Лінію рознімання 24 визначено між зовнішнім периметром сердечника 12 та внутрішнім периметром отвору 18. Один або кілька рухомих елементів розташовані з можливістю ковзання в отворах, сформованих у сердечнику 12. У проілюстрованому варіанті здійснення даного винаходу є перший рухомий елемент 26 та другий рухомий елемент 28, розташовані у отворах 30 і 32, відповідно, сформованих у сердечнику 12 на протилежних сторонах щілини паза. Перший і другий рухомі елементи 26 і 28 можуть мати різну форму. Наприклад, перший рухомий елемент 26 включає в себе основу 34 та виступ 36, що виступає з основи 34 в напрямку лінії рознімання 24, а осьова лінія основи 34 зміщена від осьової лінії сердечника 12. (Фіг. 8 ілюструє інший варіант здійснення даного винаходу, в якому перший рухомий елемент 26А не зміщений від осьової лінії сердечника 12). Другий рухомий елемент 28 може бути елементом з кількома штифтами або елементом з телескопічними штифтами, що має внутрішній штифт 38 та зовнішній штифт 40. Частина 42 першого рухомого елемента 26 може спочатку увійти у виїмку 44, сформовану в корпусі замка 20. Виїмка 44 є відносно широкою з боку сердечника 12 і звужується до вужчої ширині в напрямку від сердечника 12. Частина 42 має взаємодоповнюючу конічну форму, щоб підходити до виїмки 44. Отвір 32, у якому розташований другий рухомий елемент 28, сформований з розточкою 46 в напрямку лінії рознімання 24, і ця розточка знаходиться навпроти виїмки 44. Слід зазначити, що рухомі елементи 26 і 28 не є підпружиненими або зміщеними (хоча в альтернативних варіантах здійснення даного винаходу принаймні один з них може бути). Слід також зазначити, що рухомі елементи 26 і 28 показані як такі, що перемішуються перпендикулярно ключу, але як альтернатива вони можуть рухатись також під іншими кутами, і відрізнятись один від одного. 2 UA 113726 C2 5 10 15 20 25 30 35 40 45 50 Замок (запор) механізм 10 також включає в себе один або кілька штифтів 48, розташованих з можливістю ковзання в корпусі замка 20. Напрямний штифт 48 прикладає силу зсуву до другого рухомого елемента 28, за допомогою, наприклад, пружини 50 (або магніту або іншого пристрою зсуву). Напрямний штифт 48 може бути елементом з кількома штифтами або елементом з телескопічними штифтами, що має внутрішній штифт 52 та зовнішній штифт 54. В положенні, показаному на Фіг. 2, з невставленим ключем, напрямний штифт 48 тисне на другий рухомий елемент 28, який у свою чергу тисне на перший рухомий елемент 26, тим самим змушуючи частину 42 увійти у виїмку 44. Звернімось тепер до Фіг. 3, яка ілюструє ключ 16, вставлений у паз 14, до переміщення (наприклад, обертання) сердечника 12. Ключ 16, також показаний на Фіг. 6, може бути, але не обов'язково, сконструйований за аналогією з механізмом ключа із заявки PCT/US2009/054835 (опублікованої за номером WO 2010/27760). Ключ 16 включає в себе стрижневу частину 56 та один або кілька рухомих елементів комбінації ключа 58, які утримуються у стрижневій частині 56. Як видно на Фіг. 3, рухомі елементи 26 і 28 торкаються рухомого елемента комбінації ключа 58 (або в проілюстрованому варіанті здійснення даного винаходу, одного з них), коли ключ 16 вставляється у паз 14. Ключ 16, з його одним або кількома рухомими елементами комбінації ключа 58, в кінцевому підсумку вишиковує рухомі елементи в одну лінію з лінією рознімання при переміщенні сердечника, як пояснюється нижче. Крім того, як видно на Фіг. 7, замок (запор) 10 може включати в себе один або кілька штифтів сердечника 60 (при різних поздовжніх положеннях у сердечнику 12), а ключ 16 може бути виконаний з одним або кількома вирізами ключа 62 (Фіг. 6), які вишиковують штифт сердечника 60 в одну лінію з лінією рознімання 24 при вставці у паз 14 без переміщення сердечника 12 в корпусі замка 20. Проте, якщо знову звернутись до Фіг. 3, видно, що вставка ключа 16 у паз 14 без переміщення сердечника 12 в корпусі замка 20 не вишиковує рухомі елементи 26 і 28 в одну лінію з лінією рознімання 24. Напрямний штифт 48 заглиблюється у розточку 46, коли ключ 16 вставляється у паз 14, до того, як сердечник 12 переміщається в корпусі замка 20. Звернімось тепер до Фіг. 4, яка ілюструє початкове переміщення (наприклад, обертання) сердечника 12. Частина 42 першого рухомого елемента 26 починає виходити з виїмки 44, а другий рухомий елемент 28 натискає на напрямний штифт 48. Відповідно, при переміщенні сердечника 12 в корпусі замка 20, перший рухомий елемент 26 переміщається в напрямку рухомого елемента комбінації ключа 58, який переміщається в напрямку другого рухомого елемента 28, який переміщається в напрямку напрямного штифта 48, долаючи силу пружини 50 і призводячи до того, що напрямний штифт 48 виходить з розточки 46 для того, щоб дозволити обертання сердечника 12. Слід зазначити, що скошена форма частини 42 дозволяє їй виходити з виїмки 44 конічної форми. Слід також зазначити, що якби не було розточки 46, напрямний штифт 48 впирався б у стінку отвору 32, і було б неможливо повернути сердечник 12. Звернімось тепер до Фіг. 5. Перший рухомий елемент 26 перемістився вздовж лінії рознімання 24 з виїмки 44, а другий рухомий елемент 28 перемістився вздовж лінії рознімання 24 від напрямного штифта 48. Сердечник 12 вільно обертається вздовж лінії рознімання 24. Слід зазначити, що коли ключ 16 вставлений у паз 14 повністю (тобто, не може бути вставлений у паз 14 ще далі), рухомий елемент комбінації ключа 58 виступає за межі зовнішньої поверхні стрижневої частини 56 лише при переміщенні сердечника 12 в корпусі замка 20. У ключах з попереднього рівня техніки, які пропонуються з рухомим елементом комбінації ключа, рухомий елемент комбінації ключа виступає за межі зовнішньої поверхні стрижня ключа навіть до переміщення сердечника в корпусі замка, у відповідь на дотик штифтового елемента у сердечнику. Обсяг даного винаходу включає в себе як і комбінації, так і субкомбінації функцій, описаних вище, а також їхні модифікації і варіації, які виникли б у фахівця в даній галузі техніки при читанні вищенаведеного опису і які не присутні на попередньому рівні техніки. ФОРМУЛА ВИНАХОДУ 55 60 1. Замок у зборі (10), що включає в себе: ключ (16), що складається зі стрижневої частини (56) і принаймні одного рухомого комбінаційного елемента (58), що входить до складу зазначеної стрижневої частини (56); та сердечник (12), що має паз (14) для вставки в нього зазначеного ключа (16), згаданий сердечник (12) пристосований для переміщення у отворі (18), сформованому в корпусі замка (20) вздовж лінії рознімання (24), визначеної між зовнішнім периметром згаданого сердечника (12) та 3 UA 113726 C2 5 10 15 20 25 30 35 40 45 50 внутрішнім периметром згаданого отвору (18), при цьому зазначений сердечник (12) має принаймні два рухомі елементи (26, 28); при цьому, коли зазначений ключ (16) повністю вставлений у паз (14), принаймні один зазначений рухомий комбінаційний елемент ключа (58) виходить за межі зовнішньої поверхні згаданої стрижневої частини (56) лише після руху згаданого сердечника (12) у зазначеному корпусі замка (20), і згадані рухомі елементи (26, 28) не підпружинені й не зміщені у згаданому сердечнику (12). 2. Замок у зборі (10) за п. 1, де згадані рухомі елементи (26, 28) - це перший і другий рухомі елементи (26, 28), розташовані в отворах (30, 32), сформованих у зазначеному сердечнику (12) з різних боків зазначеного пазу (14). 3. Замок у зборі (10) за п. 1, що додатково має принаймні один штифт сердечника (60), розташований з можливістю ковзання у отворі сердечника, сформованому у згаданому сердечнику (12), причому вставка згаданого ключа (16) у згаданий паз (14) без переміщення згаданого сердечника (12) у згаданому корпусі замка (20) вишиковує принаймні один згаданий штифт сердечника (60) в одну лінію із згаданою лінією рознімання (24). 4. Замок у зборі (10) за п. 1, де частина згаданих рухомих елементів (26, 28) утоплена у виїмці (44), сформованій в корпусі замка (20), і виходить із згаданої виїмки (44) при переміщенні згаданого сердечника (12) у згаданому корпусі замка (20). 5. Замок у зборі (10) за п. 4, де згадана виїмка (44) є відносно широкою з боку згаданого сердечника (12) і звужується в напрямку від згаданого сердечника (12), згадана частина зазначених рухомих елементів (26, 28) має взаємодоповнюючу конічну форму, щоб підходити до виїмки (44). 6. Замок у зборі (10) за п. 1, де згадані рухомі елементи (26, 28) включають основу (34) та виступ (36), що виступає зі згаданої основи (34) в напрямку згаданої лінії рознімання (24), і в якому осьова лінія згаданої основи (34) зміщена від осьової лінії згаданого сердечника (12). 7. Замок у зборі (10) за п. 2, де частина згаданого першого рухомого елемента (26) заходить у виїмку (44), сформовану в згаданому корпусі замка (20), і виходить зі згаданої виїмки (44) після переміщення згаданого сердечника (12) у згаданому корпусі замка (20), і де згаданий отвір (32), в якому розташований згаданий другий рухомий елемент (28), сформований з розточкою (46), яка спрямована в бік лінії рознімання (24) і знаходиться навпроти згаданої виїмки (44). 8. Замок у зборі (10) за п. 2, де згадані перший і другий рухомі елементи (26, 28) торкаються протилежних сторін згаданого принаймні одного рухомого елемента комбінації ключа (58), коли згаданий ключ (16) вставляють у згаданий паз (14). 9. Замок у зборі (10) за п. 2, де згаданий другий рухомий елемент (28) пристосований до переміщення в напрямку напрямного штифта (48), який розташований з можливістю ковзання у згаданому корпусі замка (20), згаданий напрямний штифт (48) застосовує силу зміщення до згаданого другого рухомого елемента (28), і в якому згаданий напрямний штифт (48) заглиблюється у згаданий отвір (32), коли згаданий ключ (16) вставляють у згаданий паз (14), і виходить із згаданого отвору (32) лише при згаданому переміщенні згаданого сердечника (12) у згаданому корпусі замка (20). 10. Замок у зборі (10) за п. 7, де згаданий другий рухомий елемент (28) пристосований до переміщення відносно напрямного штифта (48), який розташований з можливістю ковзання у згаданому корпусі замка (20), згаданий напрямний штифт (48) застосовує силу зміщення до згаданого другого рухомого елемента (28), і згаданий напрямний штифт (48) входить у розточку (46), коли згаданий ключ (16) вставляють у згаданий паз (14) перед переміщенням сердечника (12) у згаданому корпусі замка (20), і де після згаданого переміщення згаданого сердечника (12) у згаданому корпусі замка (20) згаданий перший рухомий елемент (26) рухається відносно принаймні одного рухомого елемента комбінації ключа (58), який рухається відносно згаданого другого рухомого елемента (28), який рухається відносно згаданого напрямного штифта (48), долаючи згадану силу зміщення і змушуючи згаданий напрямний штифт (48) виходити із згаданої розточку (46), спричиняючи обертання. 4 UA 113726 C2 5 UA 113726 C2 6 UA 113726 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
