Пристрій для вирівнювання стін, стелі та підлоги

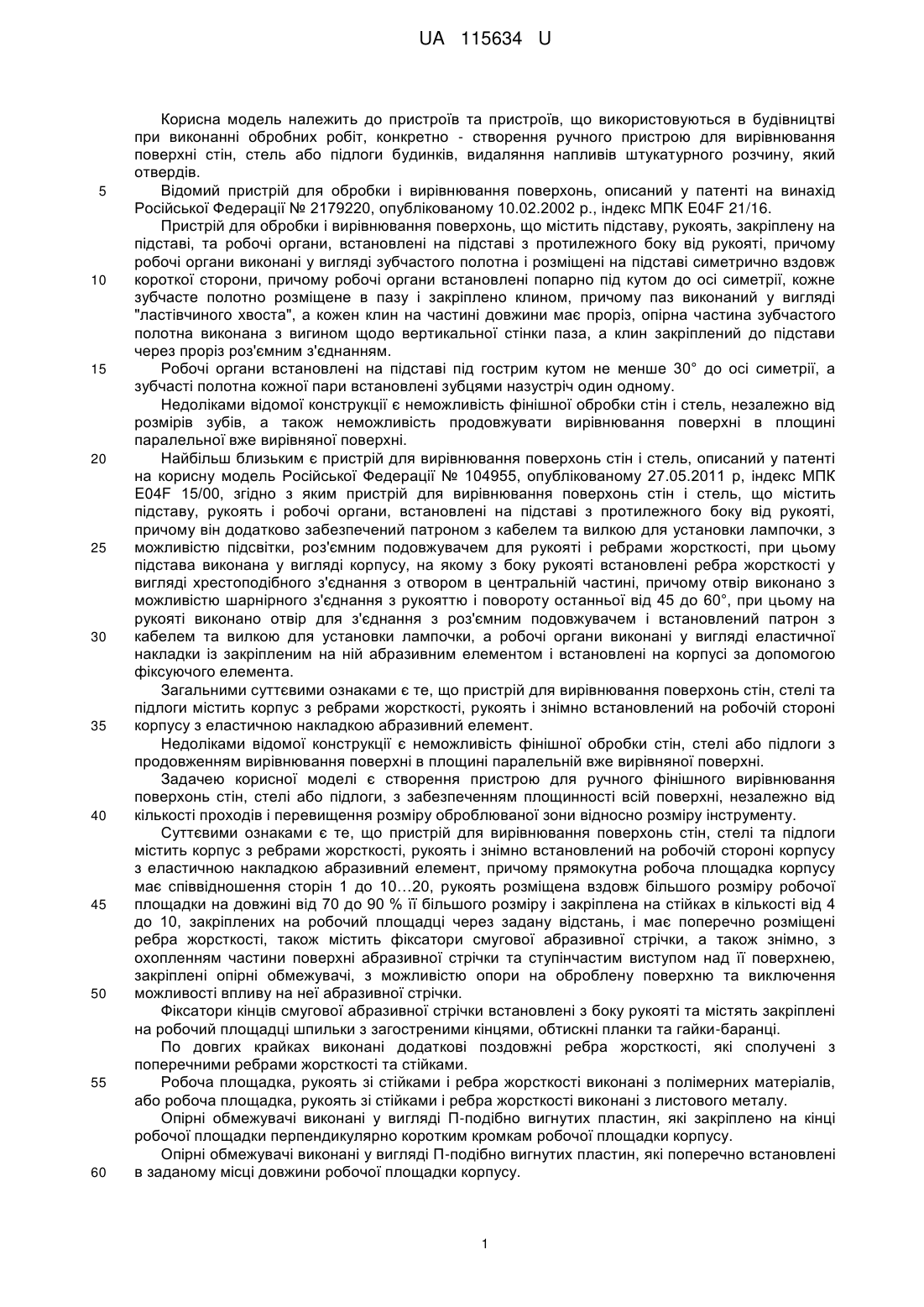

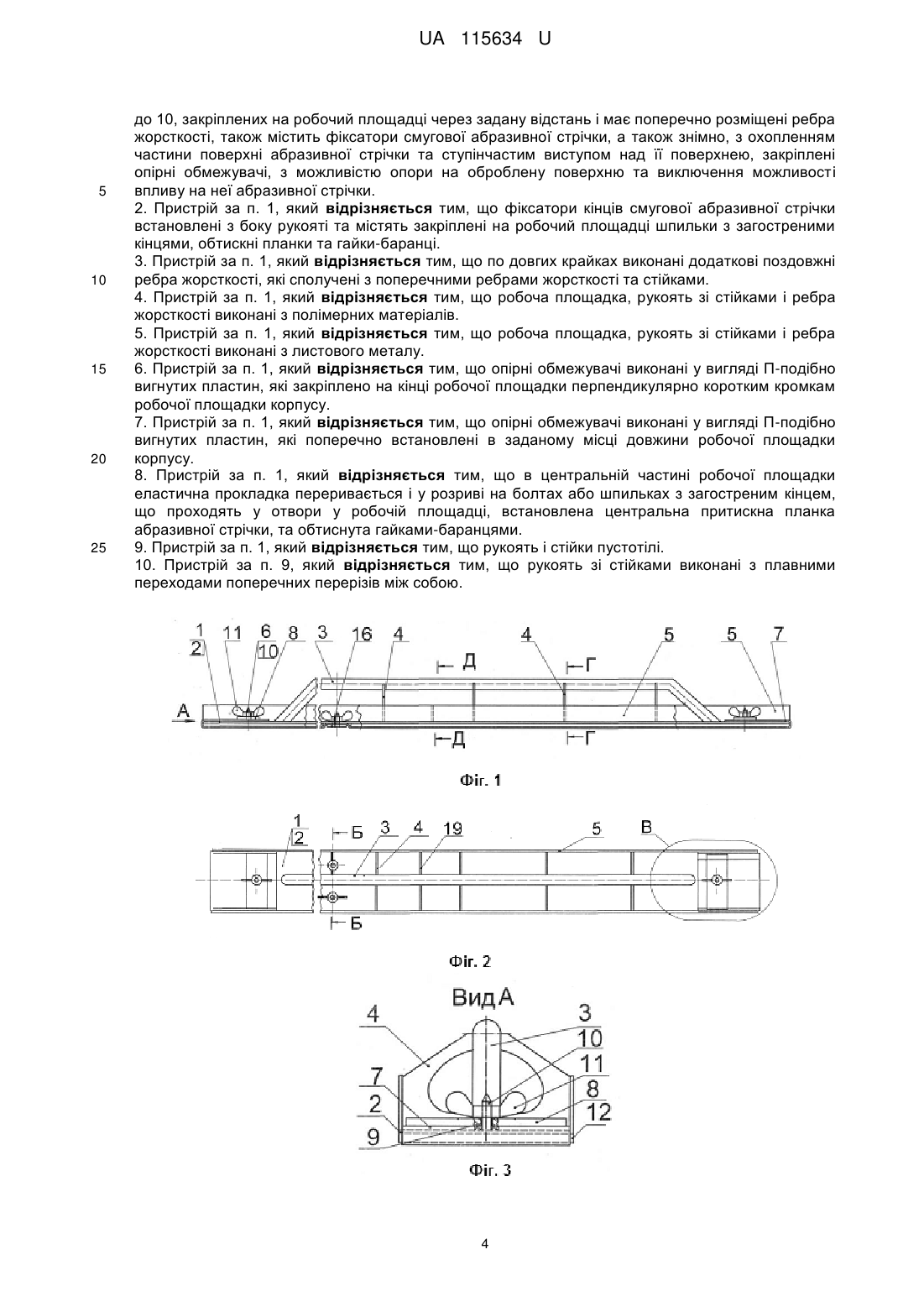

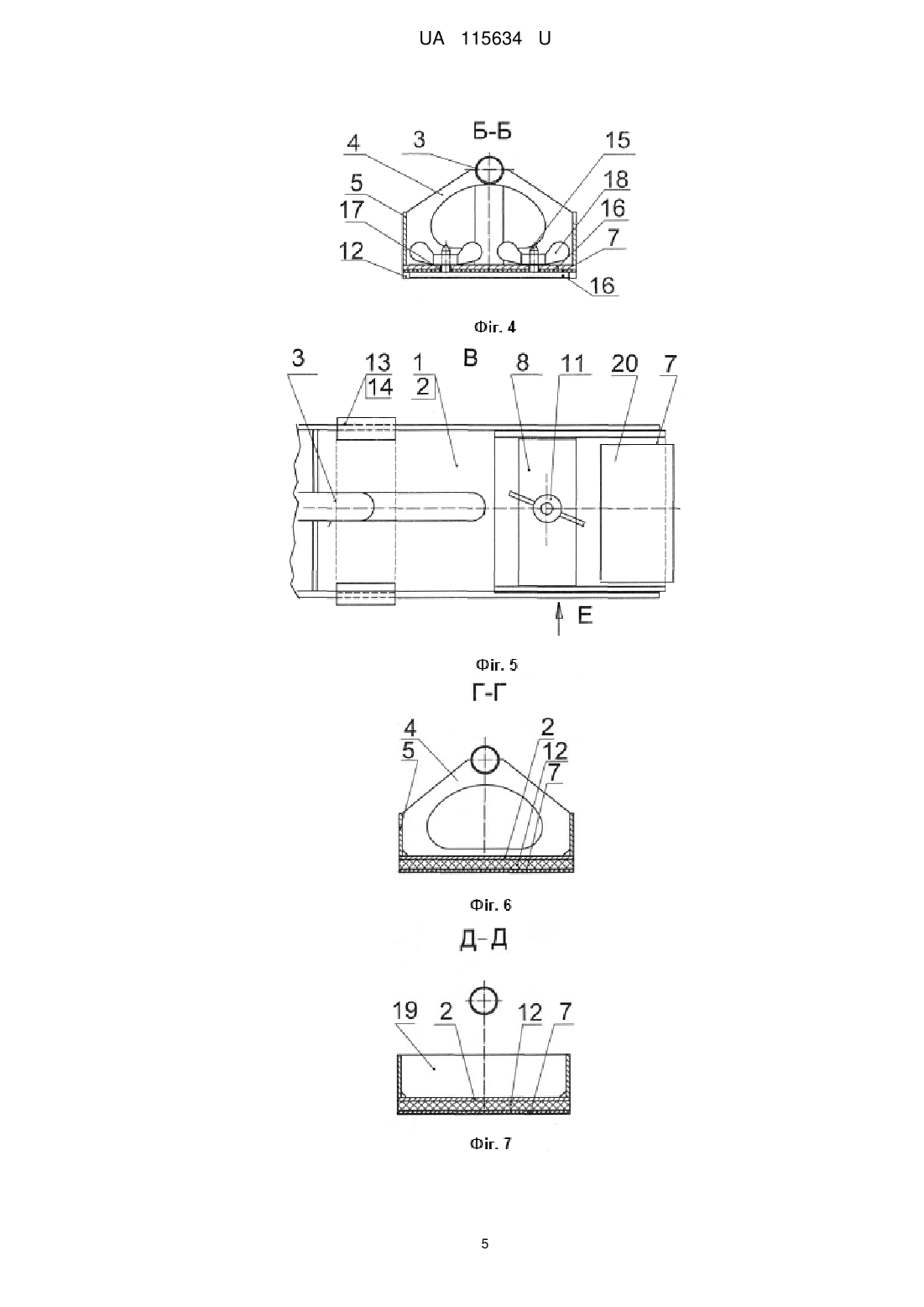

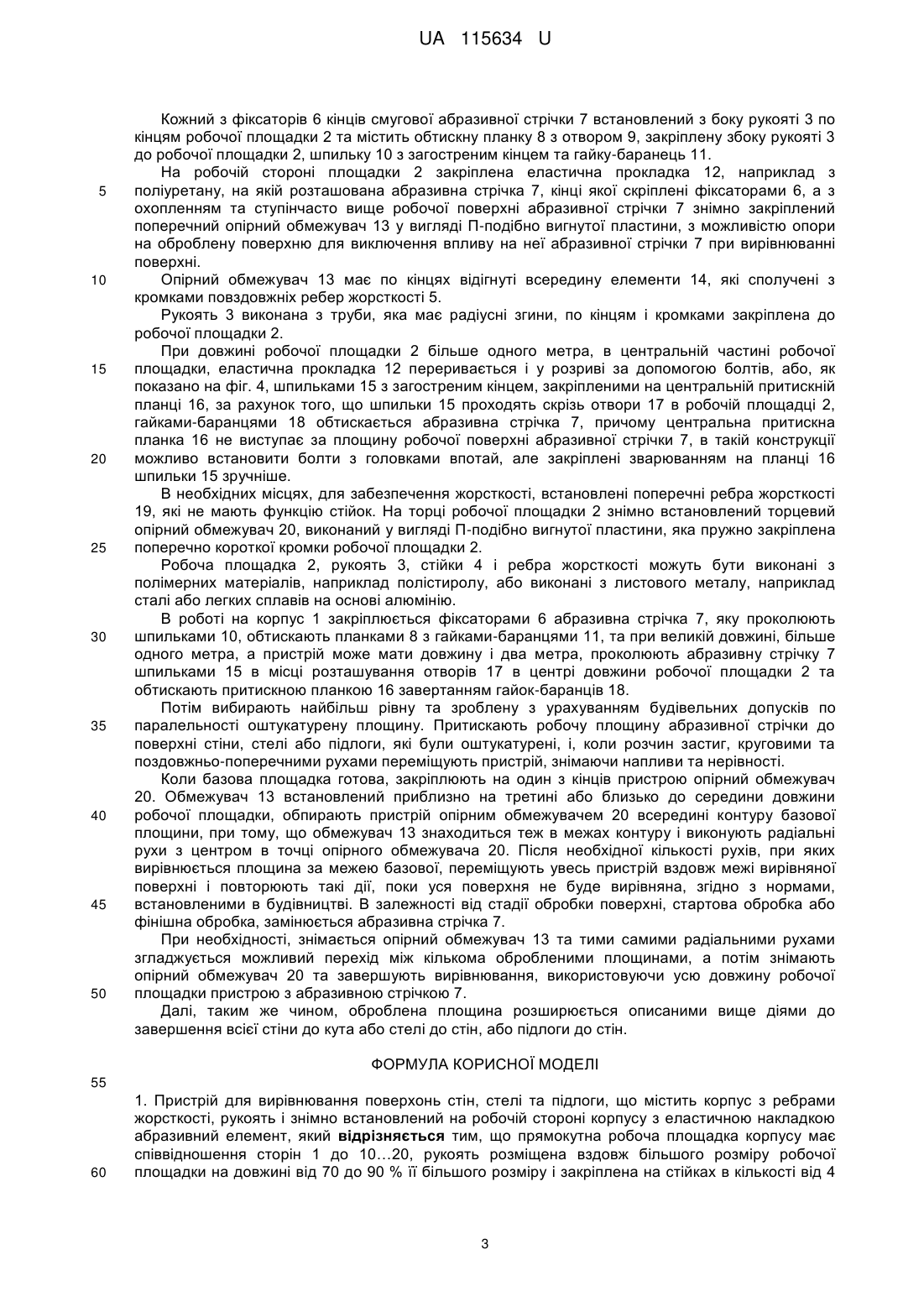

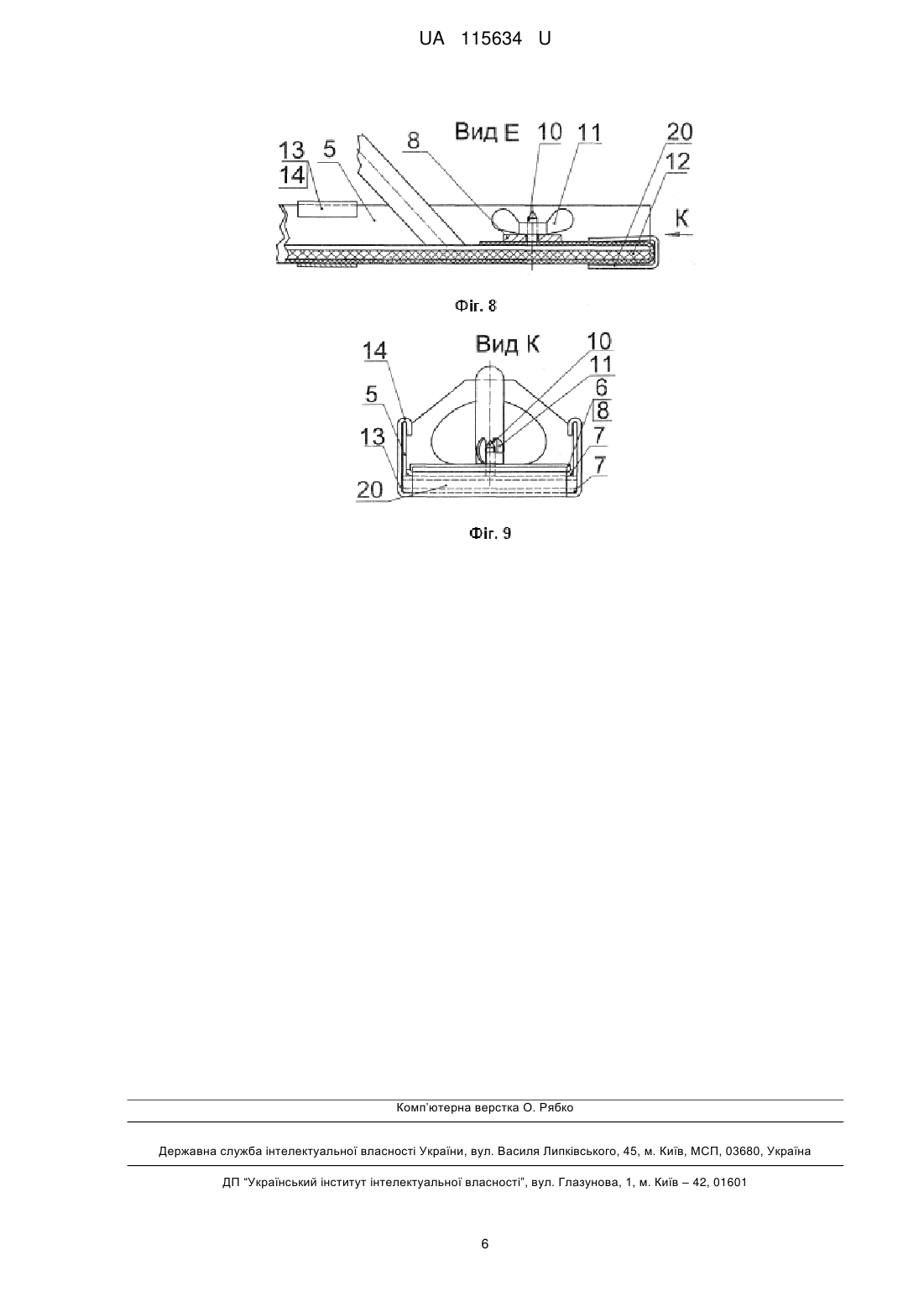

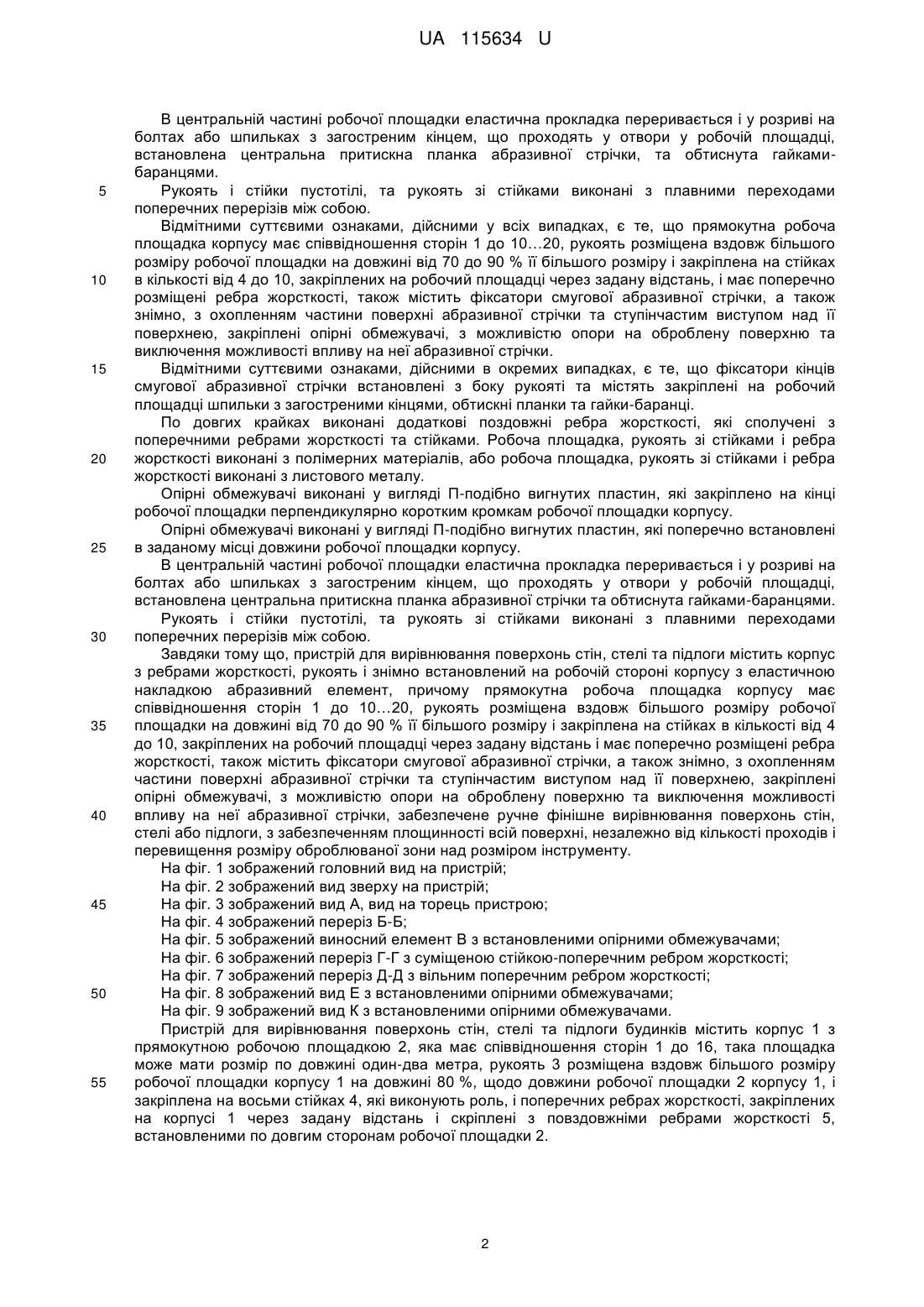

Реферат: UA 115634 U UA 115634 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв та пристроїв, що використовуються в будівництві при виконанні обробних робіт, конкретно - створення ручного пристрою для вирівнювання поверхні стін, стель або підлоги будинків, видаляння напливів штукатурного розчину, який отвердів. Відомий пристрій для обробки і вирівнювання поверхонь, описаний у патенті на винахід Російської Федерації № 2179220, опублікованому 10.02.2002 p., індекс МПК E04F 21/16. Пристрій для обробки і вирівнювання поверхонь, що містить підставу, рукоять, закріплену на підставі, та робочі органи, встановлені на підставі з протилежного боку від рукояті, причому робочі органи виконані у вигляді зубчастого полотна і розміщені на підставі симетрично вздовж короткої сторони, причому робочі органи встановлені попарно під кутом до осі симетрії, кожне зубчасте полотно розміщене в пазу і закріплено клином, причому паз виконаний у вигляді "ластівчиного хвоста", а кожен клин на частині довжини має проріз, опірна частина зубчастого полотна виконана з вигином щодо вертикальної стінки паза, а клин закріплений до підстави через проріз роз'ємним з'єднанням. Робочі органи встановлені на підставі під гострим кутом не менше 30° до осі симетрії, а зубчасті полотна кожної пари встановлені зубцями назустріч один одному. Недоліками відомої конструкції є неможливість фінішної обробки стін і стель, незалежно від розмірів зубів, а також неможливість продовжувати вирівнювання поверхні в площині паралельної вже вирівняної поверхні. Найбільш близьким є пристрій для вирівнювання поверхонь стін і стель, описаний у патенті на корисну модель Російської Федерації № 104955, опублікованому 27.05.2011 р, індекс МПК E04F 15/00, згідно з яким пристрій для вирівнювання поверхонь стін і стель, що містить підставу, рукоять і робочі органи, встановлені на підставі з протилежного боку від рукояті, причому він додатково забезпечений патроном з кабелем та вилкою для установки лампочки, з можливістю підсвітки, роз'ємним подовжувачем для рукояті і ребрами жорсткості, при цьому підстава виконана у вигляді корпусу, на якому з боку рукояті встановлені ребра жорсткості у вигляді хрестоподібного з'єднання з отвором в центральній частині, причому отвір виконано з можливістю шарнірного з'єднання з рукояттю і повороту останньої від 45 до 60°, при цьому на рукояті виконано отвір для з'єднання з роз'ємним подовжувачем і встановлений патрон з кабелем та вилкою для установки лампочки, а робочі органи виконані у вигляді еластичної накладки із закріпленим на ній абразивним елементом і встановлені на корпусі за допомогою фіксуючого елемента. Загальними суттєвими ознаками є те, що пристрій для вирівнювання поверхонь стін, стелі та підлоги містить корпус з ребрами жорсткості, рукоять і знімно встановлений на робочій стороні корпусу з еластичною накладкою абразивний елемент. Недоліками відомої конструкції є неможливість фінішної обробки стін, стелі або підлоги з продовженням вирівнювання поверхні в площині паралельній вже вирівняної поверхні. Задачею корисної моделі є створення пристрою для ручного фінішного вирівнювання поверхонь стін, стелі або підлоги, з забезпеченням площинності всій поверхні, незалежно від кількості проходів і перевищення розміру оброблюваної зони відносно розміру інструменту. Суттєвими ознаками є те, що пристрій для вирівнювання поверхонь стін, стелі та підлоги містить корпус з ребрами жорсткості, рукоять і знімно встановлений на робочій стороні корпусу з еластичною накладкою абразивний елемент, причому прямокутна робоча площадка корпусу має співвідношення сторін 1 до 10…20, рукоять розміщена вздовж більшого розміру робочої площадки на довжині від 70 до 90 % її більшого розміру і закріплена на стійках в кількості від 4 до 10, закріплених на робочий площадці через задану відстань, і має поперечно розміщені ребра жорсткості, також містить фіксатори смугової абразивної стрічки, а також знімно, з охопленням частини поверхні абразивної стрічки та ступінчастим виступом над її поверхнею, закріплені опірні обмежувачі, з можливістю опори на оброблену поверхню та виключення можливості впливу на неї абразивної стрічки. Фіксатори кінців смугової абразивної стрічки встановлені з боку рукояті та містять закріплені на робочий площадці шпильки з загостреними кінцями, обтискні планки та гайки-баранці. По довгих крайках виконані додаткові поздовжні ребра жорсткості, які сполучені з поперечними ребрами жорсткості та стійками. Робоча площадка, рукоять зі стійками і ребра жорсткості виконані з полімерних матеріалів, або робоча площадка, рукоять зі стійками і ребра жорсткості виконані з листового металу. Опірні обмежувачі виконані у вигляді П-подібно вигнутих пластин, які закріплено на кінці робочої площадки перпендикулярно коротким кромкам робочої площадки корпусу. Опірні обмежувачі виконані у вигляді П-подібно вигнутих пластин, які поперечно встановлені в заданому місці довжини робочої площадки корпусу. 1 UA 115634 U 5 10 15 20 25 30 35 40 45 50 55 В центральній частині робочої площадки еластична прокладка переривається і у розриві на болтах або шпильках з загостреним кінцем, що проходять у отвори у робочій площадці, встановлена центральна притискна планка абразивної стрічки, та обтиснута гайкамибаранцями. Рукоять і стійки пустотілі, та рукоять зі стійками виконані з плавними переходами поперечних перерізів між собою. Відмітними суттєвими ознаками, дійсними у всіх випадках, є те, що прямокутна робоча площадка корпусу має співвідношення сторін 1 до 10…20, рукоять розміщена вздовж більшого розміру робочої площадки на довжині від 70 до 90 % її більшого розміру і закріплена на стійках в кількості від 4 до 10, закріплених на робочий площадці через задану відстань, і має поперечно розміщені ребра жорсткості, також містить фіксатори смугової абразивної стрічки, а також знімно, з охопленням частини поверхні абразивної стрічки та ступінчастим виступом над її поверхнею, закріплені опірні обмежувачі, з можливістю опори на оброблену поверхню та виключення можливості впливу на неї абразивної стрічки. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що фіксатори кінців смугової абразивної стрічки встановлені з боку рукояті та містять закріплені на робочий площадці шпильки з загостреними кінцями, обтискні планки та гайки-баранці. По довгих крайках виконані додаткові поздовжні ребра жорсткості, які сполучені з поперечними ребрами жорсткості та стійками. Робоча площадка, рукоять зі стійками і ребра жорсткості виконані з полімерних матеріалів, або робоча площадка, рукоять зі стійками і ребра жорсткості виконані з листового металу. Опірні обмежувачі виконані у вигляді П-подібно вигнутих пластин, які закріплено на кінці робочої площадки перпендикулярно коротким кромкам робочої площадки корпусу. Опірні обмежувачі виконані у вигляді П-подібно вигнутих пластин, які поперечно встановлені в заданому місці довжини робочої площадки корпусу. В центральній частині робочої площадки еластична прокладка переривається і у розриві на болтах або шпильках з загостреним кінцем, що проходять у отвори у робочій площадці, встановлена центральна притискна планка абразивної стрічки та обтиснута гайками-баранцями. Рукоять і стійки пустотілі, та рукоять зі стійками виконані з плавними переходами поперечних перерізів між собою. Завдяки тому що, пристрій для вирівнювання поверхонь стін, стелі та підлоги містить корпус з ребрами жорсткості, рукоять і знімно встановлений на робочій стороні корпусу з еластичною накладкою абразивний елемент, причому прямокутна робоча площадка корпусу має співвідношення сторін 1 до 10…20, рукоять розміщена вздовж більшого розміру робочої площадки на довжині від 70 до 90 % її більшого розміру і закріплена на стійках в кількості від 4 до 10, закріплених на робочий площадці через задану відстань і має поперечно розміщені ребра жорсткості, також містить фіксатори смугової абразивної стрічки, а також знімно, з охопленням частини поверхні абразивної стрічки та ступінчастим виступом над її поверхнею, закріплені опірні обмежувачі, з можливістю опори на оброблену поверхню та виключення можливості впливу на неї абразивної стрічки, забезпечене ручне фінішне вирівнювання поверхонь стін, стелі або підлоги, з забезпеченням площинності всій поверхні, незалежно від кількості проходів і перевищення розміру оброблюваної зони над розміром інструменту. На фіг. 1 зображений головний вид на пристрій; На фіг. 2 зображений вид зверху на пристрій; На фіг. 3 зображений вид А, вид на торець пристрою; На фіг. 4 зображений переріз Б-Б; На фіг. 5 зображений виносний елемент В з встановленими опірними обмежувачами; На фіг. 6 зображений переріз Г-Г з суміщеною стійкою-поперечним ребром жорсткості; На фіг. 7 зображений переріз Д-Д з вільним поперечним ребром жорсткості; На фіг. 8 зображений вид Е з встановленими опірними обмежувачами; На фіг. 9 зображений вид К з встановленими опірними обмежувачами. Пристрій для вирівнювання поверхонь стін, стелі та підлоги будинків містить корпус 1 з прямокутною робочою площадкою 2, яка має співвідношення сторін 1 до 16, така площадка може мати розмір по довжині один-два метра, рукоять 3 розміщена вздовж більшого розміру робочої площадки корпусу 1 на довжині 80 %, щодо довжини робочої площадки 2 корпусу 1, і закріплена на восьми стійках 4, які виконують роль, і поперечних ребрах жорсткості, закріплених на корпусі 1 через задану відстань і скріплені з повздовжніми ребрами жорсткості 5, встановленими по довгим сторонам робочої площадки 2. 2 UA 115634 U 5 10 15 20 25 30 35 40 45 50 Кожний з фіксаторів 6 кінців смугової абразивної стрічки 7 встановлений з боку рукояті 3 по кінцям робочої площадки 2 та містить обтискну планку 8 з отвором 9, закріплену збоку рукояті 3 до робочої площадки 2, шпильку 10 з загостреним кінцем та гайку-баранець 11. На робочій стороні площадки 2 закріплена еластична прокладка 12, наприклад з поліуретану, на якій розташована абразивна стрічка 7, кінці якої скріплені фіксаторами 6, а з охопленням та ступінчасто вище робочої поверхні абразивної стрічки 7 знімно закріплений поперечний опірний обмежувач 13 у вигляді П-подібно вигнутої пластини, з можливістю опори на оброблену поверхню для виключення впливу на неї абразивної стрічки 7 при вирівнюванні поверхні. Опірний обмежувач 13 має по кінцях відігнуті всередину елементи 14, які сполучені з кромками повздовжніх ребер жорсткості 5. Рукоять 3 виконана з труби, яка має радіусні згини, по кінцям і кромками закріплена до робочої площадки 2. При довжині робочої площадки 2 більше одного метра, в центральній частині робочої площадки, еластична прокладка 12 переривається і у розриві за допомогою болтів, або, як показано на фіг. 4, шпильками 15 з загостреним кінцем, закріпленими на центральній притискній планці 16, за рахунок того, що шпильки 15 проходять скрізь отвори 17 в робочій площадці 2, гайками-баранцями 18 обтискається абразивна стрічка 7, причому центральна притискна планка 16 не виступає за площину робочої поверхні абразивної стрічки 7, в такій конструкції можливо встановити болти з головками впотай, але закріплені зварюванням на планці 16 шпильки 15 зручніше. В необхідних місцях, для забезпечення жорсткості, встановлені поперечні ребра жорсткості 19, які не мають функцію стійок. На торці робочої площадки 2 знімно встановлений торцевий опірний обмежувач 20, виконаний у вигляді П-подібно вигнутої пластини, яка пружно закріплена поперечно короткої кромки робочої площадки 2. Робоча площадка 2, рукоять 3, стійки 4 і ребра жорсткості можуть бути виконані з полімерних матеріалів, наприклад полістиролу, або виконані з листового металу, наприклад сталі або легких сплавів на основі алюмінію. В роботі на корпус 1 закріплюється фіксаторами 6 абразивна стрічка 7, яку проколюють шпильками 10, обтискають планками 8 з гайками-баранцями 11, та при великій довжині, більше одного метра, а пристрій може мати довжину і два метра, проколюють абразивну стрічку 7 шпильками 15 в місці розташування отворів 17 в центрі довжини робочої площадки 2 та обтискають притискною планкою 16 завертанням гайок-баранців 18. Потім вибирають найбільш рівну та зроблену з урахуванням будівельних допусків по паралельності оштукатурену площину. Притискають робочу площину абразивної стрічки до поверхні стіни, стелі або підлоги, які були оштукатурені, і, коли розчин застиг, круговими та поздовжньо-поперечними рухами переміщують пристрій, знімаючи напливи та нерівності. Коли базова площадка готова, закріплюють на один з кінців пристрою опірний обмежувач 20. Обмежувач 13 встановлений приблизно на третині або близько до середини довжини робочої площадки, обпирають пристрій опірним обмежувачем 20 всередині контуру базової площини, при тому, що обмежувач 13 знаходиться теж в межах контуру і виконують радіальні рухи з центром в точці опірного обмежувача 20. Після необхідної кількості рухів, при яких вирівнюється площина за межею базової, переміщують увесь пристрій вздовж межі вирівняної поверхні і повторюють такі дії, поки уся поверхня не буде вирівняна, згідно з нормами, встановленими в будівництві. В залежності від стадії обробки поверхні, стартова обробка або фінішна обробка, замінюється абразивна стрічка 7. При необхідності, знімається опірний обмежувач 13 та тими самими радіальними рухами згладжується можливий перехід між кількома обробленими площинами, а потім знімають опірний обмежувач 20 та завершують вирівнювання, використовуючи усю довжину робочої площадки пристрою з абразивною стрічкою 7. Далі, таким же чином, оброблена площина розширюється описаними вище діями до завершення всієї стіни до кута або стелі до стін, або підлоги до стін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для вирівнювання поверхонь стін, стелі та підлоги, що містить корпус з ребрами жорсткості, рукоять і знімно встановлений на робочій стороні корпусу з еластичною накладкою абразивний елемент, який відрізняється тим, що прямокутна робоча площадка корпусу має співвідношення сторін 1 до 10…20, рукоять розміщена вздовж більшого розміру робочої площадки на довжині від 70 до 90 % її більшого розміру і закріплена на стійках в кількості від 4 3 UA 115634 U 5 10 15 20 25 до 10, закріплених на робочий площадці через задану відстань і має поперечно розміщені ребра жорсткості, також містить фіксатори смугової абразивної стрічки, а також знімно, з охопленням частини поверхні абразивної стрічки та ступінчастим виступом над її поверхнею, закріплені опірні обмежувачі, з можливістю опори на оброблену поверхню та виключення можливості впливу на неї абразивної стрічки. 2. Пристрій за п. 1, який відрізняється тим, що фіксатори кінців смугової абразивної стрічки встановлені з боку рукояті та містять закріплені на робочий площадці шпильки з загостреними кінцями, обтискні планки та гайки-баранці. 3. Пристрій за п. 1, який відрізняється тим, що по довгих крайках виконані додаткові поздовжні ребра жорсткості, які сполучені з поперечними ребрами жорсткості та стійками. 4. Пристрій за п. 1, який відрізняється тим, що робоча площадка, рукоять зі стійками і ребра жорсткості виконані з полімерних матеріалів. 5. Пристрій за п. 1, який відрізняється тим, що робоча площадка, рукоять зі стійками і ребра жорсткості виконані з листового металу. 6. Пристрій за п. 1, який відрізняється тим, що опірні обмежувачі виконані у вигляді П-подібно вигнутих пластин, які закріплено на кінці робочої площадки перпендикулярно коротким кромкам робочої площадки корпусу. 7. Пристрій за п. 1, який відрізняється тим, що опірні обмежувачі виконані у вигляді П-подібно вигнутих пластин, які поперечно встановлені в заданому місці довжини робочої площадки корпусу. 8. Пристрій за п. 1, який відрізняється тим, що в центральній частині робочої площадки еластична прокладка переривається і у розриві на болтах або шпильках з загостреним кінцем, що проходять у отвори у робочій площадці, встановлена центральна притискна планка абразивної стрічки, та обтиснута гайками-баранцями. 9. Пристрій за п. 1, який відрізняється тим, що рукоять і стійки пустотілі. 10. Пристрій за п. 9, який відрізняється тим, що рукоять зі стійками виконані з плавними переходами поперечних перерізів між собою. 4 UA 115634 U 5 UA 115634 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
