Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи

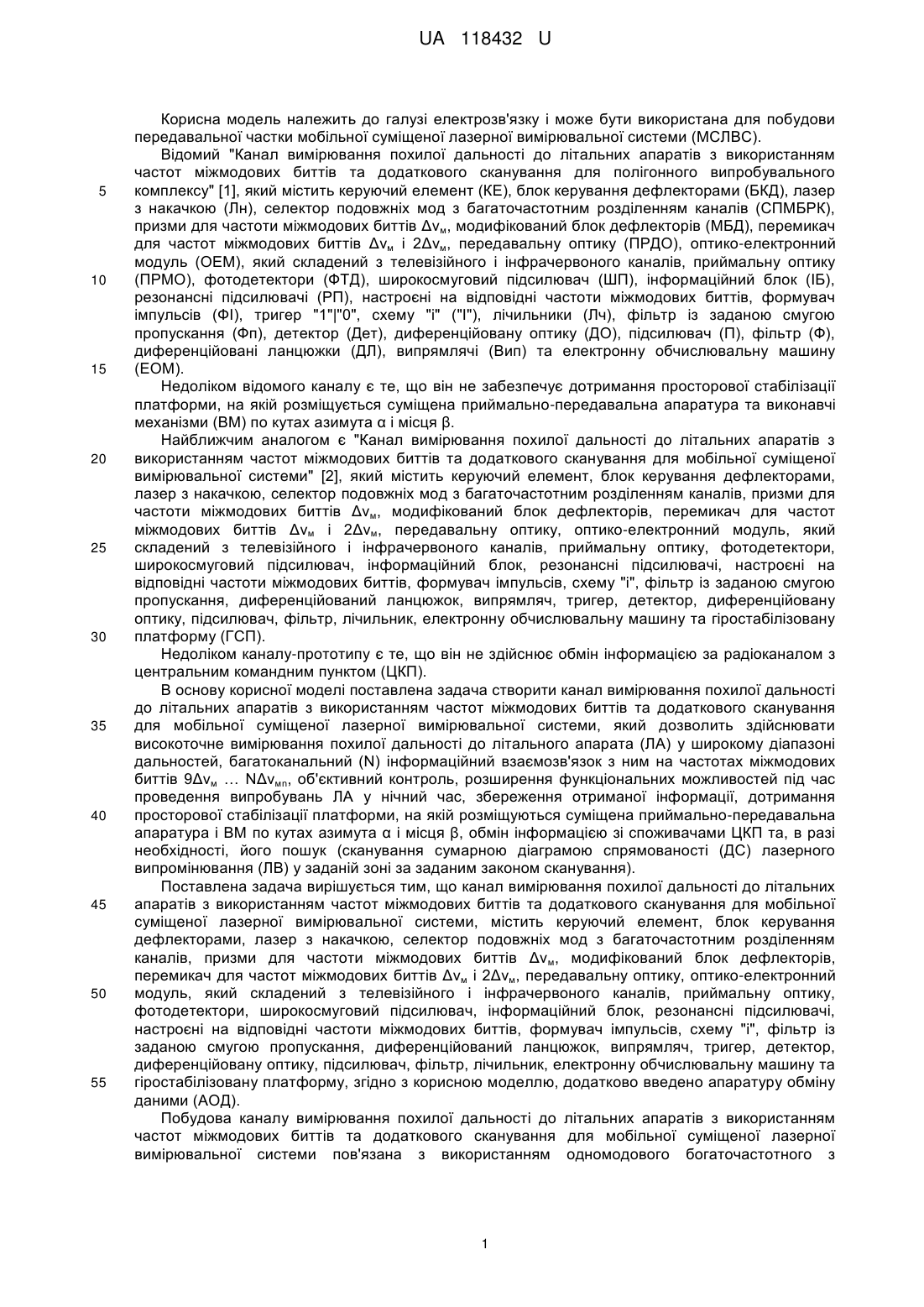

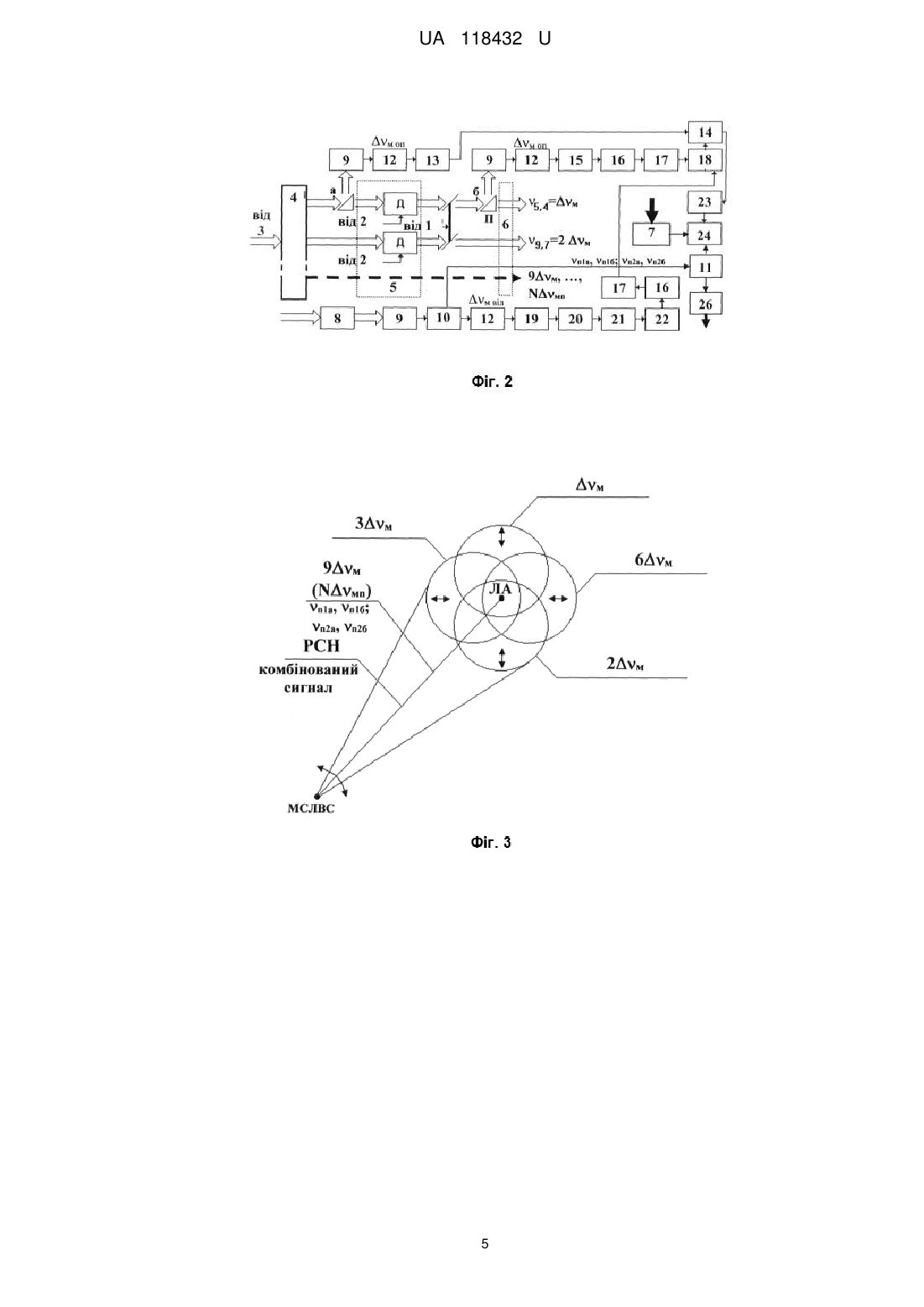

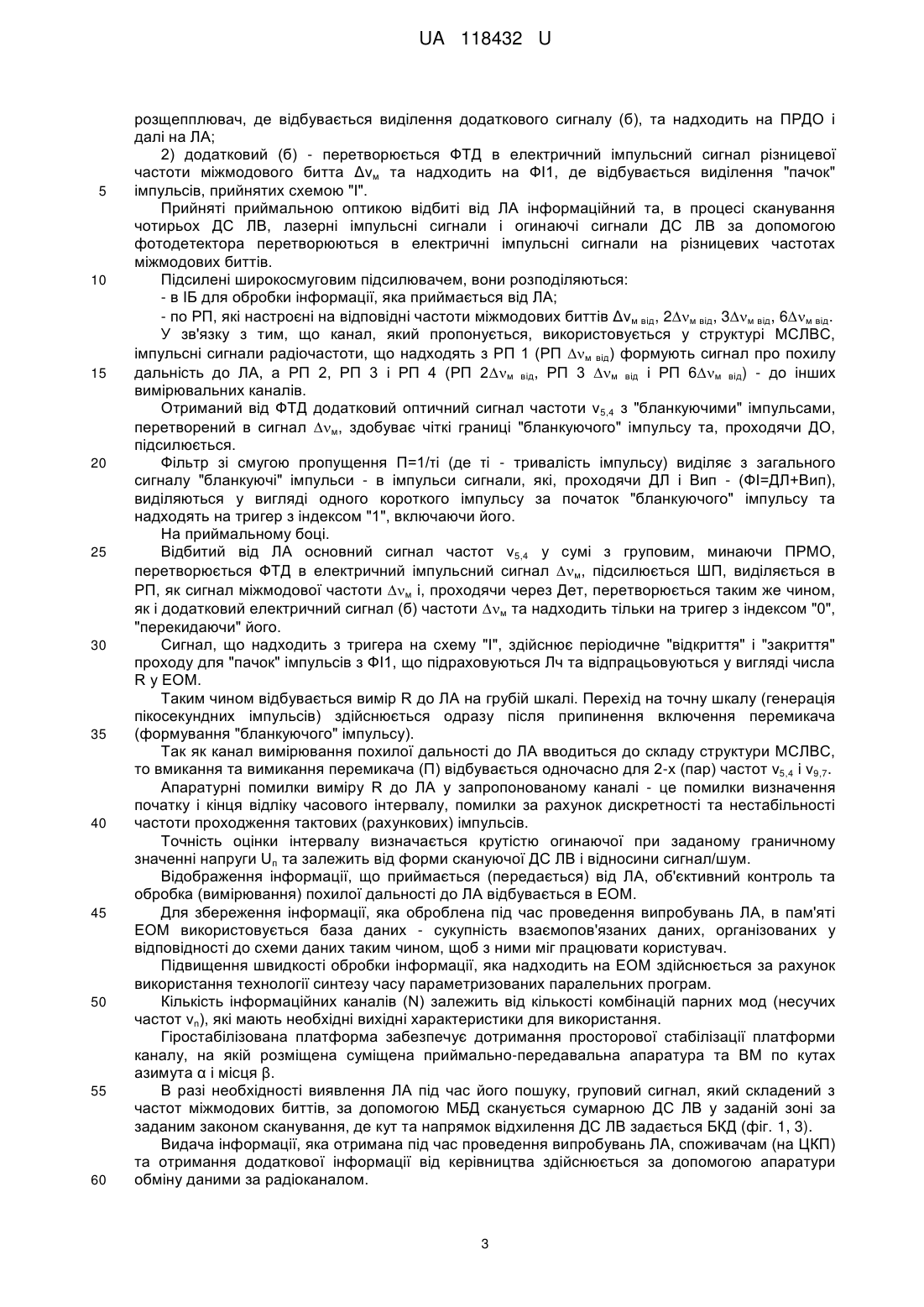

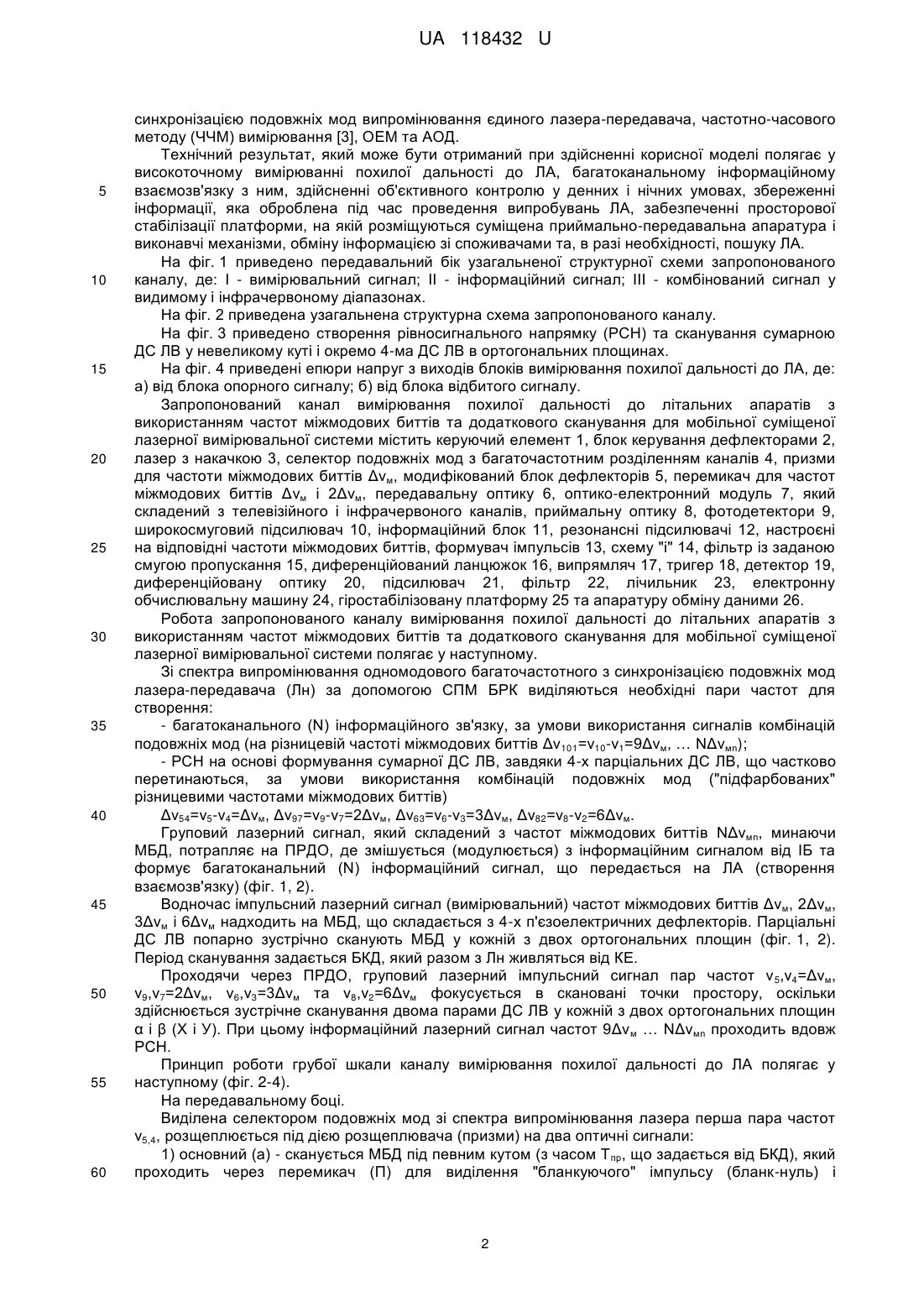

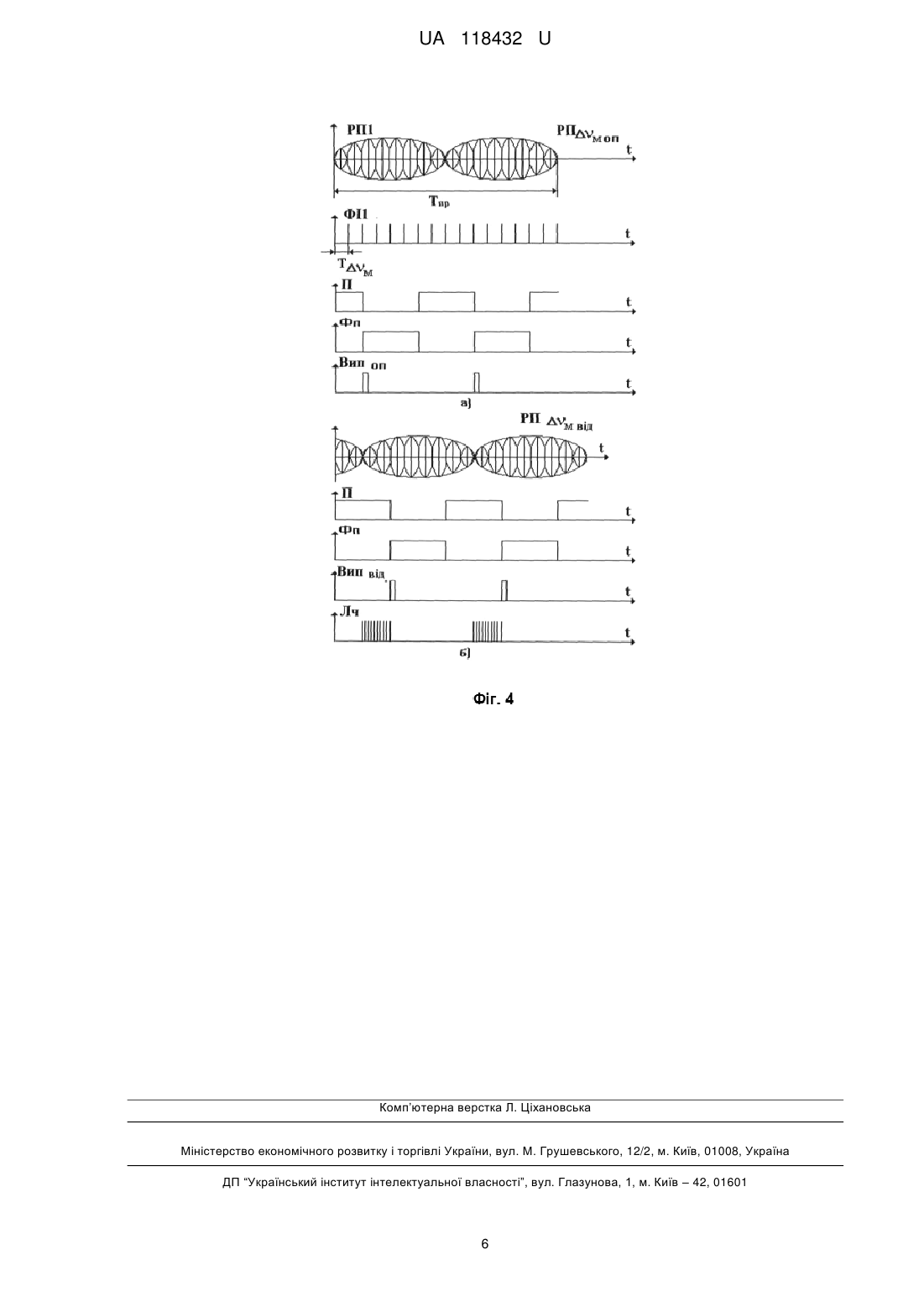

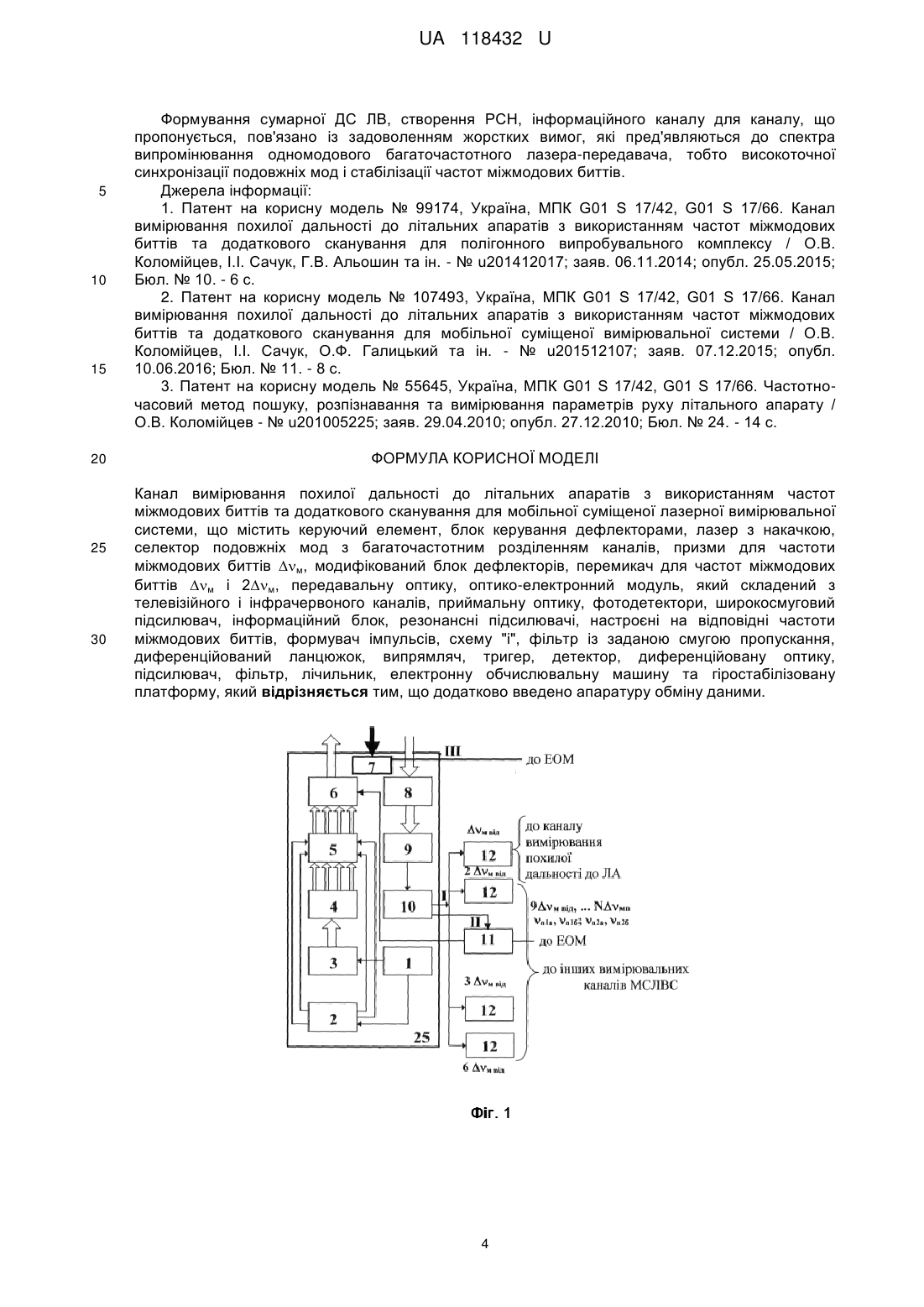

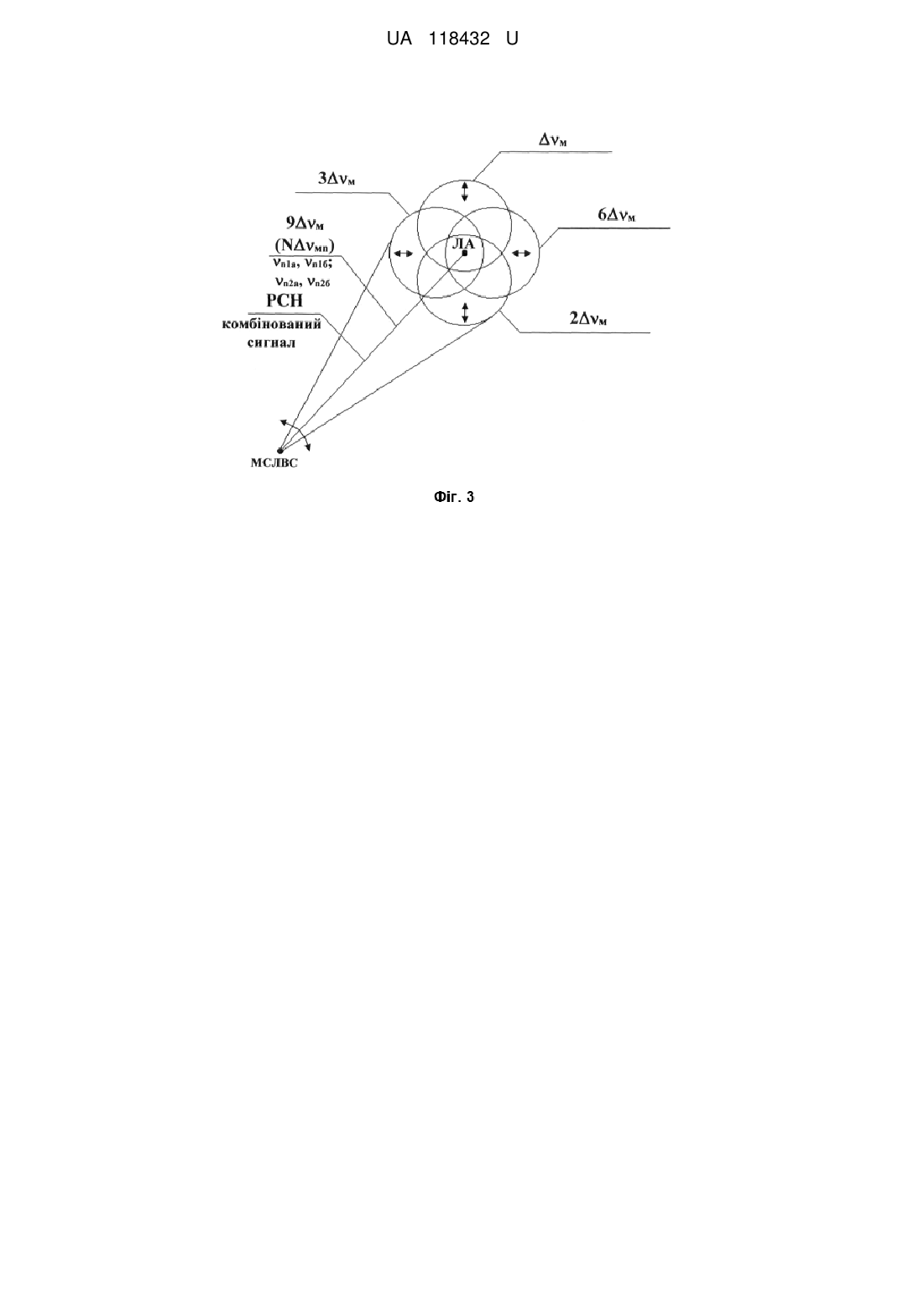

Реферат: Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів м, модифікований блок дефлекторів, перемикач для частот міжмодових биттів м і 2м, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу. Додатково введено апаратуру обміну даними. UA 118432 U (12) UA 118432 U UA 118432 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів (МБД), перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1"|"0", схему "і" ("І"), лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип) та електронну обчислювальну машину (ЕОМ). Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута α і місця β. Найближчим аналогом є "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу (ГСП). Недоліком каналу-прототипу є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання похилої дальності до літального апарата (ЛА) у широкому діапазоні дальностей, багатоканальний (N) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9Δνм … NΔνмn, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження отриманої інформації, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута α і місця β, обмін інформацією зі споживачами ЦКП та, в разі необхідності, його пошук (сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання (ЛВ) у заданій зоні за заданим законом сканування). Поставлена задача вирішується тим, що канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δν м, модифікований блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу, згідно з корисною моделлю, додатково введено апаратуру обміну даними (АОД). Побудова каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з 1 UA 118432 U 5 10 15 20 25 30 35 40 45 50 55 60 синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА, багатоканальному інформаційному взаємозв'язку з ним, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і виконавчі механізми, обміну інформацією зі споживачами та, в разі необхідності, пошуку ЛА. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС ЛB у невеликому куті і окремо 4-ма ДС ЛВ в ортогональних площинах. На фіг. 4 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) від блока опорного сигналу; б) від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів 5, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектори 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів 13, схему "і" 14, фільтр із заданою смугою пропускання 15, диференційований ланцюжок 16, випрямляч 17, тригер 18, детектор 19, диференційовану оптику 20, підсилювач 21, фільтр 22, лічильник 23, електронну обчислювальну машину 24, гіростабілізовану платформу 25 та апаратуру обміну даними 26. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δν101=ν10-ν1=9Δνм, … NΔνмn); - РСН на основі формування сумарної ДС ЛВ, завдяки 4-х парціальних ДС ЛВ, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Груповий лазерний сигнал, який складений з частот міжмодових биттів NΔνмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (створення взаємозв'язку) (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δνм, 2Δνм, 3Δνм і 6Δνм надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС ЛВ попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν 5,ν4=Δνм, ν9,ν7=2Δνм, ν6,ν3=3Δνм та ν8,ν2=6Δνм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС ЛВ у кожній з двох ортогональних площин α і β (X і У). При цьому інформаційний лазерний сигнал частот 9Δν м … NΔνмn проходить вдовж РСН. Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 2-4). На передавальному боці. Виділена селектором подовжніх мод зі спектра випромінювання лазера перша пара частот ν5,4, розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний (а) - сканується МБД під певним кутом (з часом Т пр, що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк-нуль) і 2 UA 118432 U 5 10 15 20 25 30 35 40 45 50 55 60 розщепплювач, де відбувається виділення додаткового сигналу (б), та надходить на ПРДО і далі на ЛА; 2) додатковий (б) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового битта Δνм та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою "І". Прийняті приймальною оптикою відбиті від ЛА інформаційний та, в процесі сканування чотирьох ДС ЛВ, лазерні імпульсні сигнали і огинаючі сигнали ДС ЛВ за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: - в ІБ для обробки інформації, яка приймається від ЛА; - по РП, які настроєні на відповідні частоти міжмодових биттів Δνм від, 2м від, 3м від, 6м від. У зв'язку з тим, що канал, який пропонується, використовується у структурі МСЛВС, імпульсні сигнали радіочастоти, що надходять з РП 1 (РП м від) формують сигнал про похилу дальність до ЛА, а РП 2, РП 3 і РП 4 (РП 2м від, РП 3 м від і РП 6м від) - до інших вимірювальних каналів. Отриманий від ФТД додатковий оптичний сигнал частоти ν5,4 з "бланкуючими" імпульсами, перетворений в сигнал м, здобуває чіткі границі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропущення П=1/τі (де τі - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип - (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот ν5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал м, підсилюється ШП, виділяється в РП, як сигнал міжмодової частоти м і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (б) частоти м та надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему "І", здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА вводиться до складу структури МСЛВС, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-х (пар) частот ν5,4 і ν9,7. Апаратурні помилки виміру R до ЛА у запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС ЛВ і відносини сигнал/шум. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) похилої дальності до ЛА відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот νn), які мають необхідні вихідні характеристики для використання. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута α і місця β. В разі необхідності виявлення ЛА під час його пошуку, груповий сигнал, який складений з частот міжмодових биттів, за допомогою МБД сканується сумарною ДС ЛВ у заданій зоні за заданим законом сканування, де кут та напрямок відхилення ДС ЛВ задається БКД (фіг. 1, 3). Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. 3 UA 118432 U 5 10 15 20 25 30 Формування сумарної ДС ЛВ, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, які пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 99174, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу / О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201412017; заяв. 06.11.2014; опубл. 25.05.2015; Бюл. № 10. - 6 с. 2. Патент на корисну модель № 107493, Україна, MПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи / О.В. Коломійцев, І.І. Сачук, О.Ф. Галицький та ін. - № u201512107; заяв. 07.12.2015; опубл. 10.06.2016; Бюл. № 11. - 8 с. 3. Патент на корисну модель № 55645, Україна, MПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату / О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи, що містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів м, модифікований блок дефлекторів, перемикач для частот міжмодових биттів м і 2м, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу, який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 118432 U 5 UA 118432 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
