Демпферний приклад для гранатомета

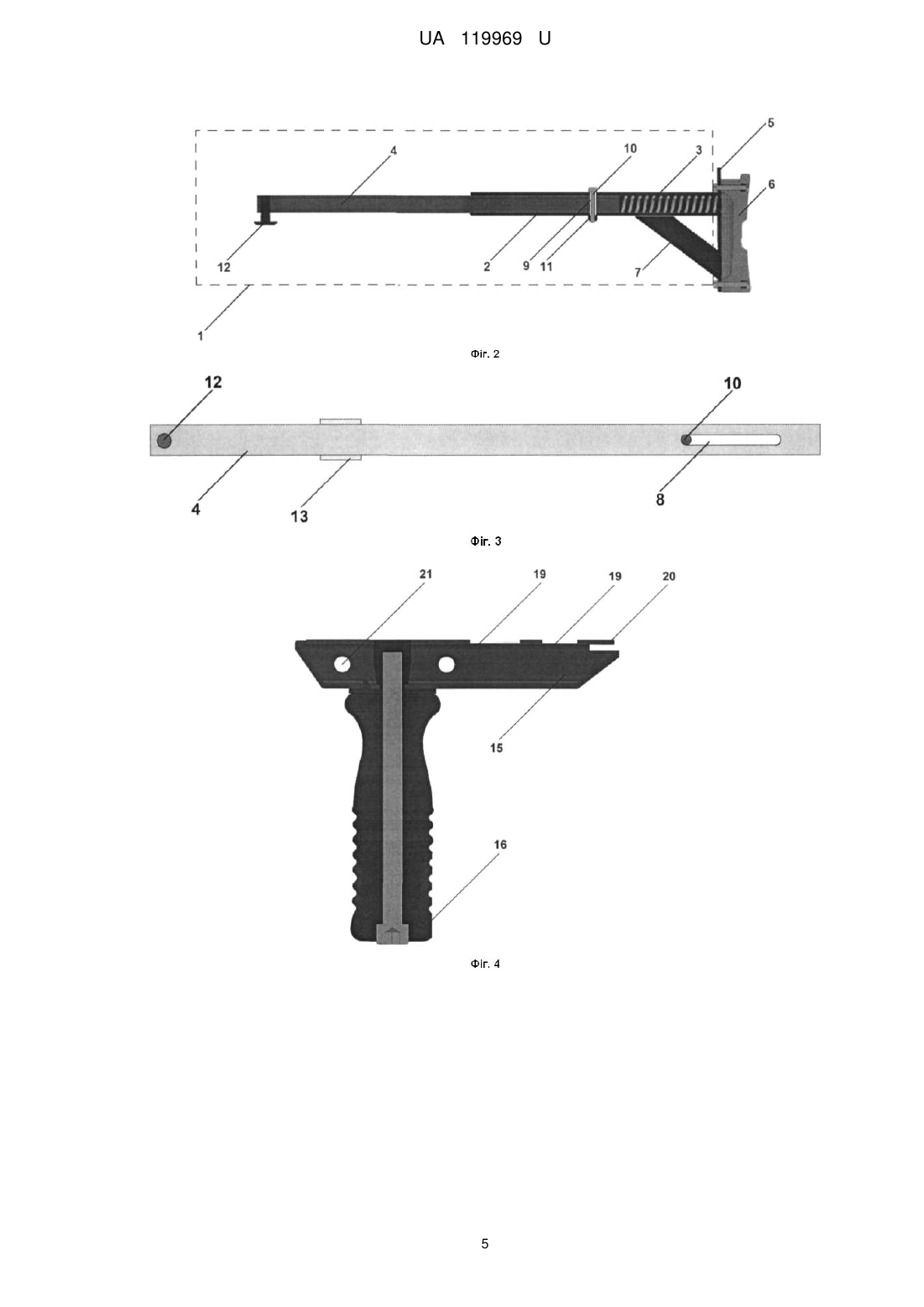

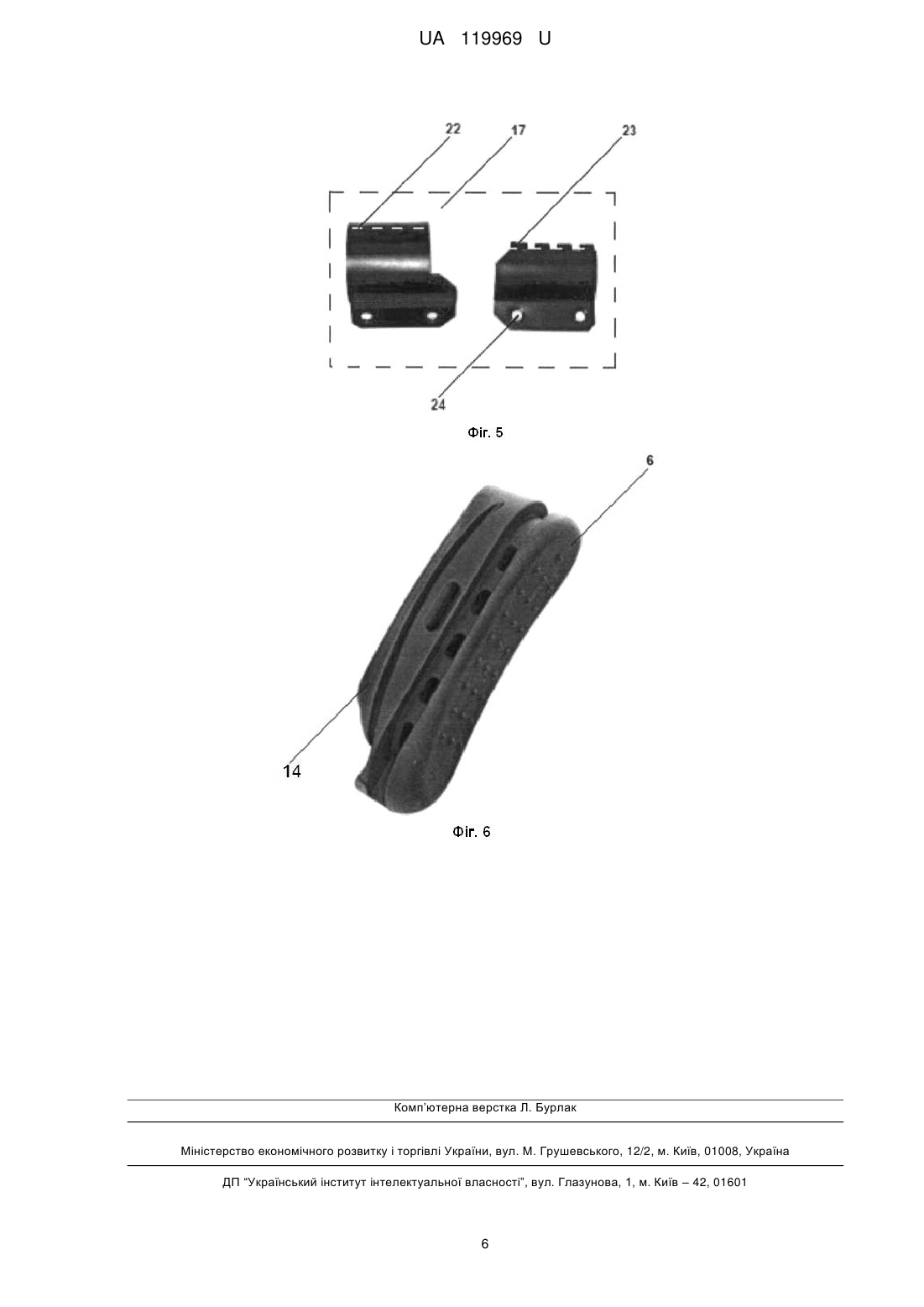

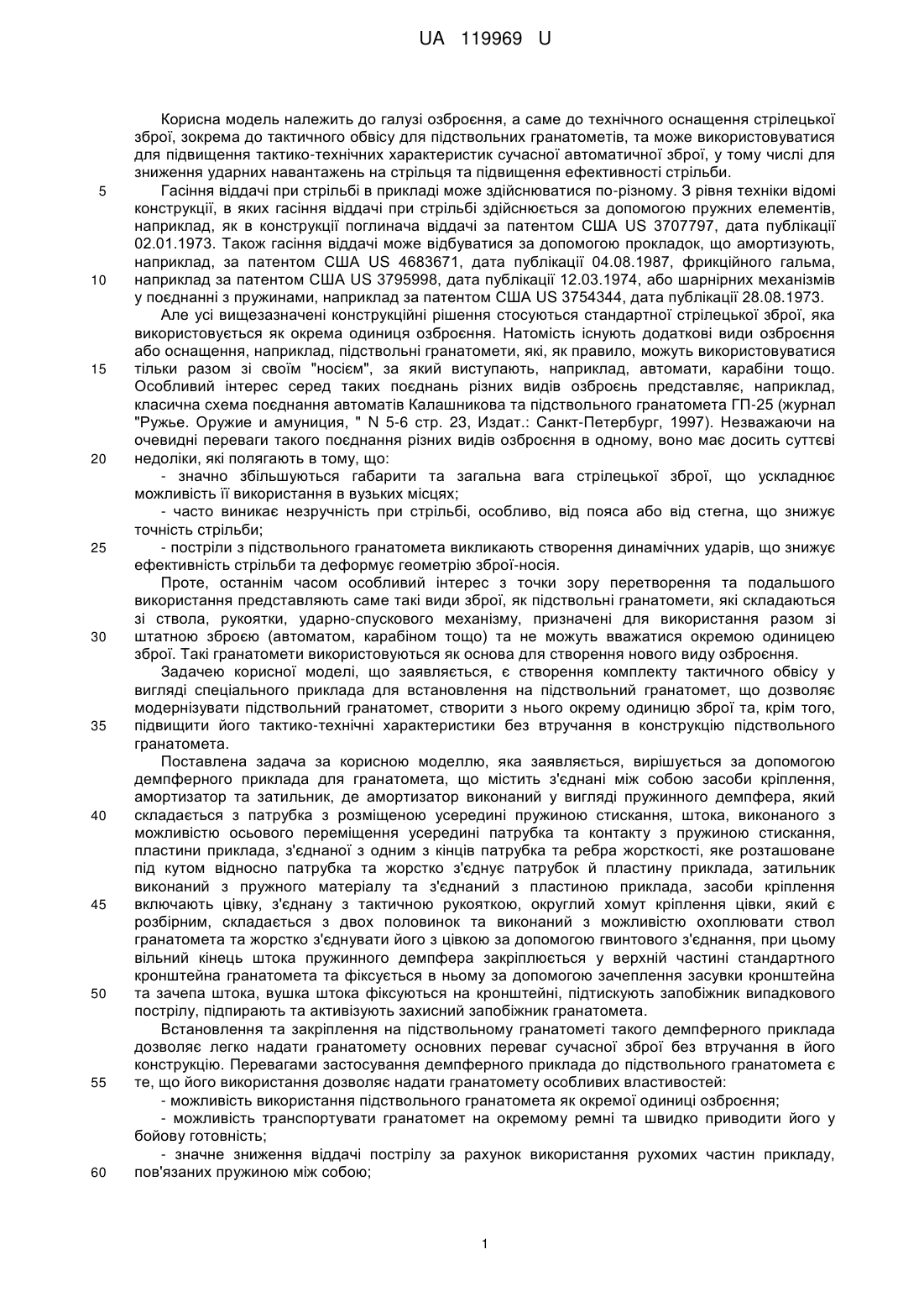

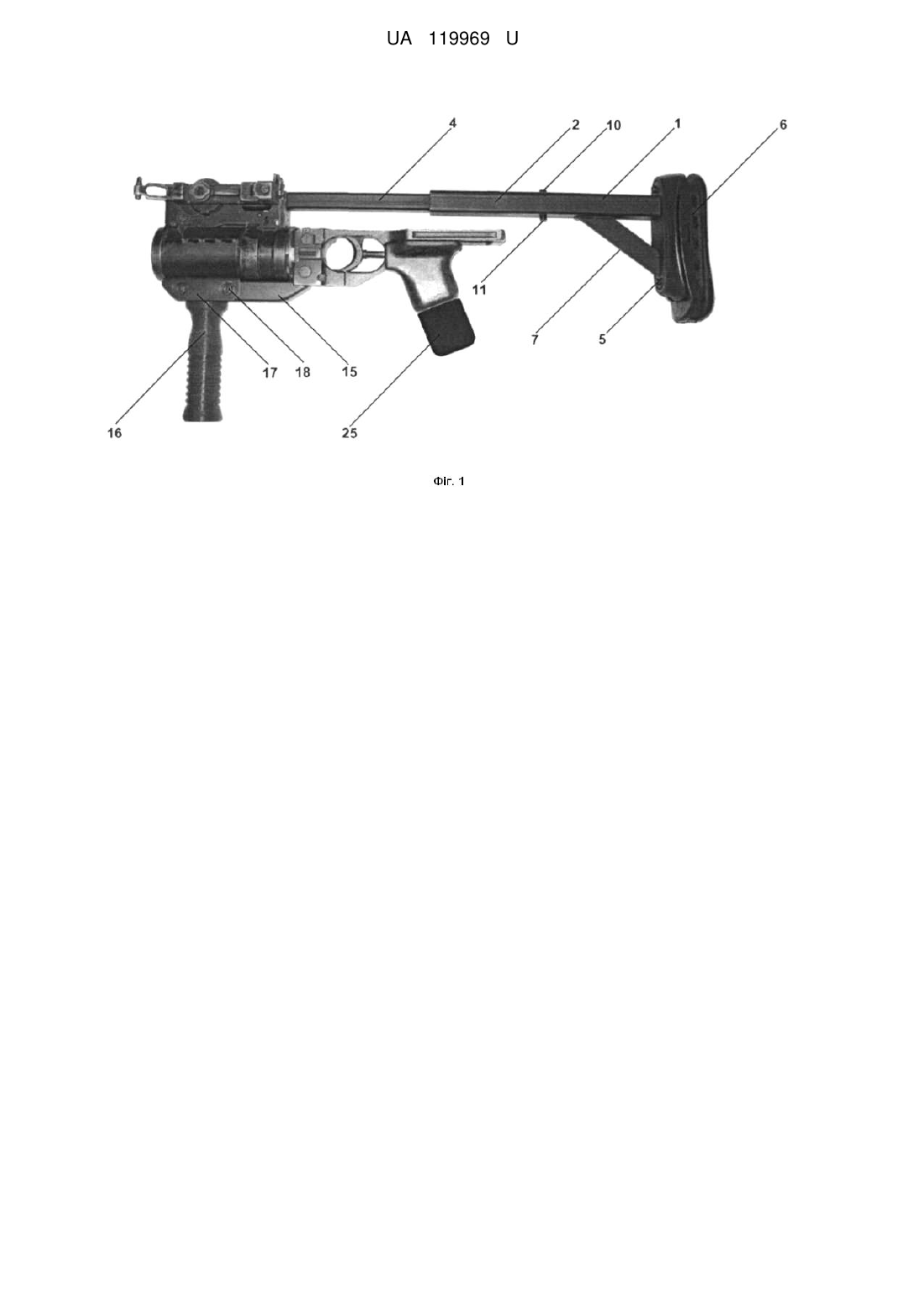

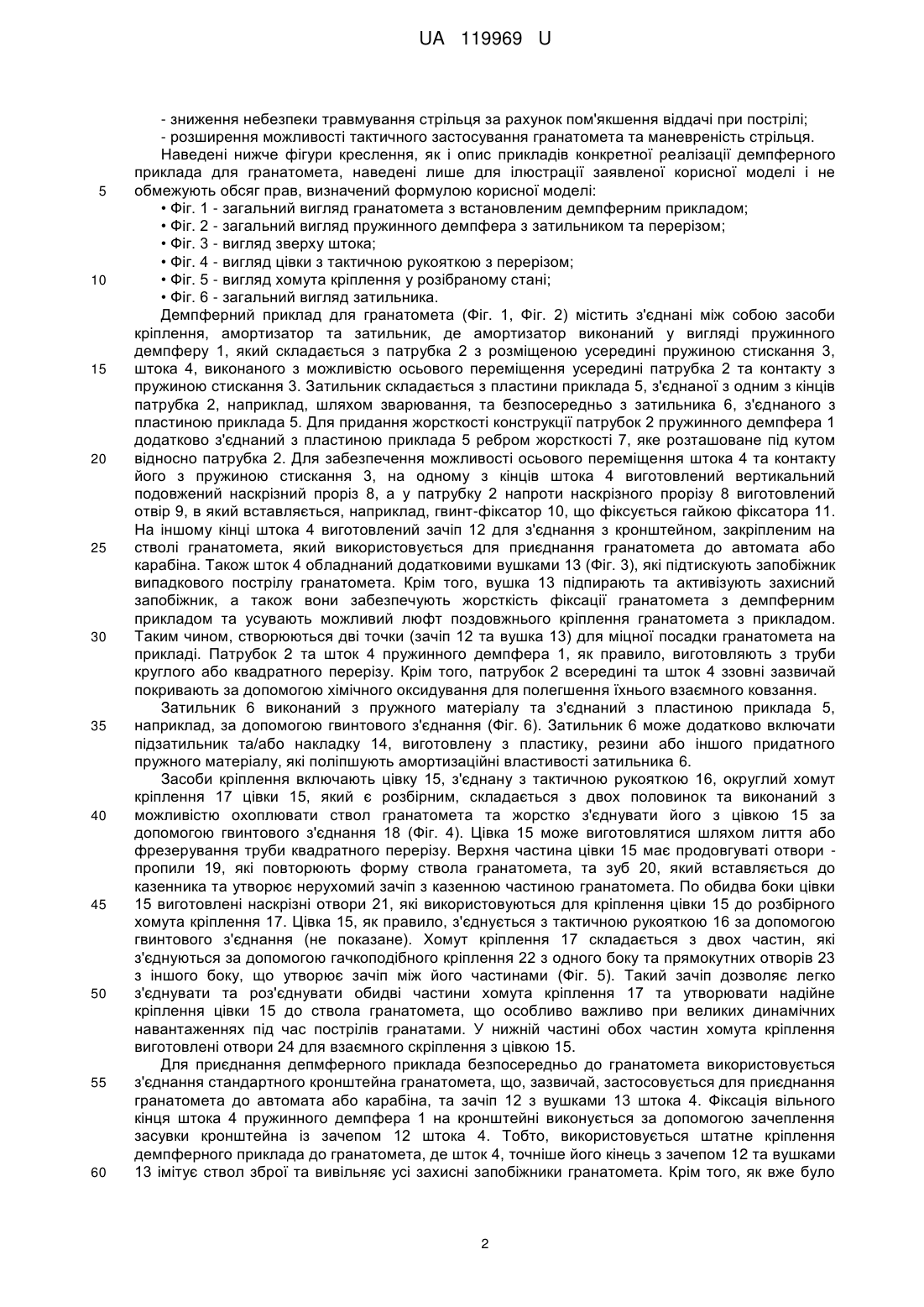

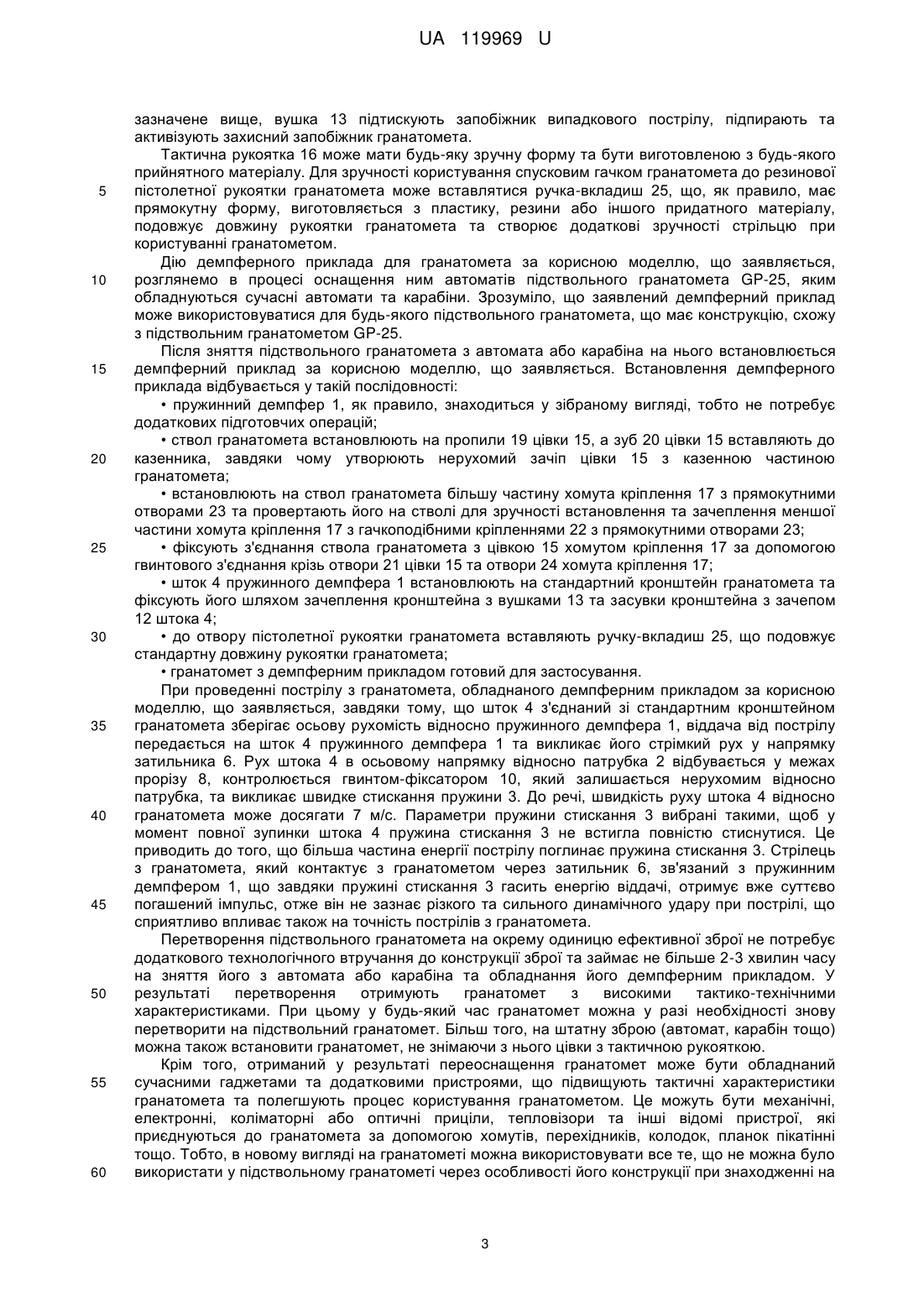

Реферат: Демпферний приклад для гранатомета містить з'єднані між собою засоби кріплення, амортизатор та затильник. Амортизатор виконаний у вигляді пружинного демпфера, який складається з патрубка з розміщеною усередині пружиною стискання, штока, виконаного з можливістю осьового переміщення усередині патрубка та контакту з пружиною стискання, пластини приклада, привареної до одного з кінців патрубка та ребра жорсткості, яке розташоване під кутом відносно патрубка та жорстко з'єднує патрубок й пластину приклада, затильник виконаний з пружного матеріалу та з'єднаний з пластиною прикладу, засоби кріплення включають цівку, з'єднану з тактичною рукояткою. Округлий хомут кріплення цівки, який є розбірним, складається з двох половинок та виконаний з можливістю охоплювати ствол гранатомета та жорстко з'єднувати його з цівкою за допомогою гвинтового з'єднання, при цьому вільний кінець штока пружинного демпфера закріплюється у верхній частині стандартного кронштейна гранатомета та фіксується в ньому шляхом зачеплення засувки кронштейна та зачепа штока, вушка штока фіксуються на кронштейні, підтискують запобіжник випадкового пострілу, підпирають та активізують захисний запобіжник гранатомета. UA 119969 U (12) UA 119969 U UA 119969 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до технічного оснащення стрілецької зброї, зокрема до тактичного обвісу для підствольних гранатометів, та може використовуватися для підвищення тактико-технічних характеристик сучасної автоматичної зброї, у тому числі для зниження ударних навантажень на стрільця та підвищення ефективності стрільби. Гасіння віддачі при стрільбі в прикладі може здійснюватися по-різному. З рівня техніки відомі конструкції, в яких гасіння віддачі при стрільбі здійснюється за допомогою пружних елементів, наприклад, як в конструкції поглинача віддачі за патентом США US 3707797, дата публікації 02.01.1973. Також гасіння віддачі може відбуватися за допомогою прокладок, що амортизують, наприклад, за патентом США US 4683671, дата публікації 04.08.1987, фрикційного гальма, наприклад за патентом США US 3795998, дата публікації 12.03.1974, або шарнірних механізмів у поєднанні з пружинами, наприклад за патентом США US 3754344, дата публікації 28.08.1973. Але усі вищезазначені конструкційні рішення стосуються стандартної стрілецької зброї, яка використовується як окрема одиниця озброєння. Натомість існують додаткові види озброєння або оснащення, наприклад, підствольні гранатомети, які, як правило, можуть використовуватися тільки разом зі своїм "носієм", за який виступають, наприклад, автомати, карабіни тощо. Особливий інтерес серед таких поєднань різних видів озброєнь представляє, наприклад, класична схема поєднання автоматів Калашникова та підствольного гранатомета ГП-25 (журнал "Ружье. Оружие и амуниция, " N 5-6 стр. 23, Издат.: Санкт-Петербург, 1997). Незважаючи на очевидні переваги такого поєднання різних видів озброєння в одному, воно має досить суттєві недоліки, які полягають в тому, що: - значно збільшуються габарити та загальна вага стрілецької зброї, що ускладнює можливість її використання в вузьких місцях; - часто виникає незручність при стрільбі, особливо, від пояса або від стегна, що знижує точність стрільби; - постріли з підствольного гранатомета викликають створення динамічних ударів, що знижує ефективність стрільби та деформує геометрію зброї-носія. Проте, останнім часом особливий інтерес з точки зору перетворення та подальшого використання представляють саме такі види зброї, як підствольні гранатомети, які складаються зі ствола, рукоятки, ударно-спускового механізму, призначені для використання разом зі штатною зброєю (автоматом, карабіном тощо) та не можуть вважатися окремою одиницею зброї. Такі гранатомети використовуються як основа для створення нового виду озброєння. Задачею корисної моделі, що заявляється, є створення комплекту тактичного обвісу у вигляді спеціального приклада для встановлення на підствольний гранатомет, що дозволяє модернізувати підствольний гранатомет, створити з нього окрему одиницю зброї та, крім того, підвищити його тактико-технічні характеристики без втручання в конструкцію підствольного гранатомета. Поставлена задача за корисною моделлю, яка заявляється, вирішується за допомогою демпферного приклада для гранатомета, що містить з'єднані між собою засоби кріплення, амортизатор та затильник, де амортизатор виконаний у вигляді пружинного демпфера, який складається з патрубка з розміщеною усередині пружиною стискання, штока, виконаного з можливістю осьового переміщення усередині патрубка та контакту з пружиною стискання, пластини приклада, з'єднаної з одним з кінців патрубка та ребра жорсткості, яке розташоване під кутом відносно патрубка та жорстко з'єднує патрубок й пластину приклада, затильник виконаний з пружного матеріалу та з'єднаний з пластиною приклада, засоби кріплення включають цівку, з'єднану з тактичною рукояткою, округлий хомут кріплення цівки, який є розбірним, складається з двох половинок та виконаний з можливістю охоплювати ствол гранатомета та жорстко з'єднувати його з цівкою за допомогою гвинтового з'єднання, при цьому вільний кінець штока пружинного демпфера закріплюється у верхній частині стандартного кронштейна гранатомета та фіксується в ньому за допомогою зачеплення засувки кронштейна та зачепа штока, вушка штока фіксуються на кронштейні, підтискують запобіжник випадкового пострілу, підпирають та активізують захисний запобіжник гранатомета. Встановлення та закріплення на підствольному гранатометі такого демпферного приклада дозволяє легко надати гранатомету основних переваг сучасної зброї без втручання в його конструкцію. Перевагами застосування демпферного приклада до підствольного гранатомета є те, що його використання дозволяє надати гранатомету особливих властивостей: - можливість використання підствольного гранатомета як окремої одиниці озброєння; - можливість транспортувати гранатомет на окремому ремні та швидко приводити його у бойову готовність; - значне зниження віддачі пострілу за рахунок використання рухомих частин прикладу, пов'язаних пружиною між собою; 1 UA 119969 U 5 10 15 20 25 30 35 40 45 50 55 60 - зниження небезпеки травмування стрільця за рахунок пом'якшення віддачі при пострілі; - розширення можливості тактичного застосування гранатомета та маневреність стрільця. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації демпферного приклада для гранатомета, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: • Фіг. 1 - загальний вигляд гранатомета з встановленим демпферним прикладом; • Фіг. 2 - загальний вигляд пружинного демпфера з затильником та перерізом; • Фіг. 3 - вигляд зверху штока; • Фіг. 4 - вигляд цівки з тактичною рукояткою з перерізом; • Фіг. 5 - вигляд хомута кріплення у розібраному стані; • Фіг. 6 - загальний вигляд затильника. Демпферний приклад для гранатомета (Фіг. 1, Фіг. 2) містить з'єднані між собою засоби кріплення, амортизатор та затильник, де амортизатор виконаний у вигляді пружинного демпферу 1, який складається з патрубка 2 з розміщеною усередині пружиною стискання 3, штока 4, виконаного з можливістю осьового переміщення усередині патрубка 2 та контакту з пружиною стискання 3. Затильник складається з пластини приклада 5, з'єднаної з одним з кінців патрубка 2, наприклад, шляхом зварювання, та безпосередньо з затильника 6, з'єднаного з пластиною приклада 5. Для придання жорсткості конструкції патрубок 2 пружинного демпфера 1 додатково з'єднаний з пластиною приклада 5 ребром жорсткості 7, яке розташоване під кутом відносно патрубка 2. Для забезпечення можливості осьового переміщення штока 4 та контакту його з пружиною стискання 3, на одному з кінців штока 4 виготовлений вертикальний подовжений наскрізний проріз 8, а у патрубку 2 напроти наскрізного прорізу 8 виготовлений отвір 9, в який вставляється, наприклад, гвинт-фіксатор 10, що фіксується гайкою фіксатора 11. На іншому кінці штока 4 виготовлений зачіп 12 для з'єднання з кронштейном, закріпленим на стволі гранатомета, який використовується для приєднання гранатомета до автомата або карабіна. Також шток 4 обладнаний додатковими вушками 13 (Фіг. 3), які підтискують запобіжник випадкового пострілу гранатомета. Крім того, вушка 13 підпирають та активізують захисний запобіжник, а також вони забезпечують жорсткість фіксації гранатомета з демпферним прикладом та усувають можливий люфт поздовжнього кріплення гранатомета з прикладом. Таким чином, створюються дві точки (зачіп 12 та вушка 13) для міцної посадки гранатомета на прикладі. Патрубок 2 та шток 4 пружинного демпфера 1, як правило, виготовляють з труби круглого або квадратного перерізу. Крім того, патрубок 2 всередині та шток 4 ззовні зазвичай покривають за допомогою хімічного оксидування для полегшення їхнього взаємного ковзання. Затильник 6 виконаний з пружного матеріалу та з'єднаний з пластиною приклада 5, наприклад, за допомогою гвинтового з'єднання (Фіг.6). Затильник 6 може додатково включати підзатильник та/або накладку 14, виготовлену з пластику, резини або іншого придатного пружного матеріалу, які поліпшують амортизаційні властивості затильника 6. Засоби кріплення включають цівку 15, з'єднану з тактичною рукояткою 16, округлий хомут кріплення 17 цівки 15, який є розбірним, складається з двох половинок та виконаний з можливістю охоплювати ствол гранатомета та жорстко з'єднувати його з цівкою 15 за допомогою гвинтового з'єднання 18 (Фіг. 4). Цівка 15 може виготовлятися шляхом лиття або фрезерування труби квадратного перерізу. Верхня частина цівки 15 має продовгуваті отвори пропили 19, які повторюють форму ствола гранатомета, та зуб 20, який вставляється до казенника та утворює нерухомий зачіп з казенною частиною гранатомета. По обидва боки цівки 15 виготовлені наскрізні отвори 21, які використовуються для кріплення цівки 15 до розбірного хомута кріплення 17. Цівка 15, як правило, з'єднується з тактичною рукояткою 16 за допомогою гвинтового з'єднання (не показане). Хомут кріплення 17 складається з двох частин, які з'єднуються за допомогою гачкоподібного кріплення 22 з одного боку та прямокутних отворів 23 з іншого боку, що утворює зачіп між його частинами (Фіг. 5). Такий зачіп дозволяє легко з'єднувати та роз'єднувати обидві частини хомута кріплення 17 та утворювати надійне кріплення цівки 15 до ствола гранатомета, що особливо важливо при великих динамічних навантаженнях під час пострілів гранатами. У нижній частині обох частин хомута кріплення виготовлені отвори 24 для взаємного скріплення з цівкою 15. Для приєднання депмферного приклада безпосередньо до гранатомета використовується з'єднання стандартного кронштейна гранатомета, що, зазвичай, застосовується для приєднання гранатомета до автомата або карабіна, та зачіп 12 з вушками 13 штока 4. Фіксація вільного кінця штока 4 пружинного демпфера 1 на кронштейні виконується за допомогою зачеплення засувки кронштейна із зачепом 12 штока 4. Тобто, використовується штатне кріплення демпферного приклада до гранатомета, де шток 4, точніше його кінець з зачепом 12 та вушками 13 імітує ствол зброї та вивільняє усі захисні запобіжники гранатомета. Крім того, як вже було 2 UA 119969 U 5 10 15 20 25 30 35 40 45 50 55 60 зазначене вище, вушка 13 підтискують запобіжник випадкового пострілу, підпирають та активізують захисний запобіжник гранатомета. Тактична рукоятка 16 може мати будь-яку зручну форму та бути виготовленою з будь-якого прийнятного матеріалу. Для зручності користування спусковим гачком гранатомета до резинової пістолетної рукоятки гранатомета може вставлятися ручка-вкладиш 25, що, як правило, має прямокутну форму, виготовляється з пластику, резини або іншого придатного матеріалу, подовжує довжину рукоятки гранатомета та створює додаткові зручності стрільцю при користуванні гранатометом. Дію демпферного приклада для гранатомета за корисною моделлю, що заявляється, розглянемо в процесі оснащення ним автоматів підствольного гранатомета GP-25, яким обладнуються сучасні автомати та карабіни. Зрозуміло, що заявлений демпферний приклад може використовуватися для будь-якого підствольного гранатомета, що має конструкцію, схожу з підствольним гранатометом GP-25. Після зняття підствольного гранатомета з автомата або карабіна на нього встановлюється демпферний приклад за корисною моделлю, що заявляється. Встановлення демпферного приклада відбувається у такій послідовності: • пружинний демпфер 1, як правило, знаходиться у зібраному вигляді, тобто не потребує додаткових підготовчих операцій; • ствол гранатомета встановлюють на пропили 19 цівки 15, а зуб 20 цівки 15 вставляють до казенника, завдяки чому утворюють нерухомий зачіп цівки 15 з казенною частиною гранатомета; • встановлюють на ствол гранатомета більшу частину хомута кріплення 17 з прямокутними отворами 23 та провертають його на стволі для зручності встановлення та зачеплення меншої частини хомута кріплення 17 з гачкоподібними кріпленнями 22 з прямокутними отворами 23; • фіксують з'єднання ствола гранатомета з цівкою 15 хомутом кріплення 17 за допомогою гвинтового з'єднання крізь отвори 21 цівки 15 та отвори 24 хомута кріплення 17; • шток 4 пружинного демпфера 1 встановлюють на стандартний кронштейн гранатомета та фіксують його шляхом зачеплення кронштейна з вушками 13 та засувки кронштейна з зачепом 12 штока 4; • до отвору пістолетної рукоятки гранатомета вставляють ручку-вкладиш 25, що подовжує стандартну довжину рукоятки гранатомета; • гранатомет з демпферним прикладом готовий для застосування. При проведенні пострілу з гранатомета, обладнаного демпферним прикладом за корисною моделлю, що заявляється, завдяки тому, що шток 4 з'єднаний зі стандартним кронштейном гранатомета зберігає осьову рухомість відносно пружинного демпфера 1, віддача від пострілу передається на шток 4 пружинного демпфера 1 та викликає його стрімкий рух у напрямку затильника 6. Рух штока 4 в осьовому напрямку відносно патрубка 2 відбувається у межах прорізу 8, контролюється гвинтом-фіксатором 10, який залишається нерухомим відносно патрубка, та викликає швидке стискання пружини 3. До речі, швидкість руху штока 4 відносно гранатомета може досягати 7 м/с. Параметри пружини стискання 3 вибрані такими, щоб у момент повної зупинки штока 4 пружина стискання 3 не встигла повністю стиснутися. Це приводить до того, що більша частина енергії пострілу поглинає пружина стискання 3. Стрілець з гранатомета, який контактує з гранатометом через затильник 6, зв'язаний з пружинним демпфером 1, що завдяки пружині стискання 3 гасить енергію віддачі, отримує вже суттєво погашений імпульс, отже він не зазнає різкого та сильного динамічного удару при пострілі, що сприятливо впливає також на точність пострілів з гранатомета. Перетворення підствольного гранатомета на окрему одиницю ефективної зброї не потребує додаткового технологічного втручання до конструкції зброї та займає не більше 2-3 хвилин часу на зняття його з автомата або карабіна та обладнання його демпферним прикладом. У результаті перетворення отримують гранатомет з високими тактико-технічними характеристиками. При цьому у будь-який час гранатомет можна у разі необхідності знову перетворити на підствольний гранатомет. Більш того, на штатну зброю (автомат, карабін тощо) можна також встановити гранатомет, не знімаючи з нього цівки з тактичною рукояткою. Крім того, отриманий у результаті переоснащення гранатомет може бути обладнаний сучасними гаджетами та додатковими пристроями, що підвищують тактичні характеристики гранатомета та полегшують процес користування гранатометом. Це можуть бути механічні, електронні, коліматорні або оптичні приціли, тепловізори та інші відомі пристрої, які приєднуються до гранатомета за допомогою хомутів, перехідників, колодок, планок пікатінні тощо. Тобто, в новому вигляді на гранатометі можна використовувати все те, що не можна було використати у підствольному гранатометі через особливості його конструкції при знаходженні на 3 UA 119969 U 5 10 15 штатній зброї. Це стає можливим завдяки тому, що при пострілі приблизно 80 % імпульсу гаситься пружиною стискання, отже можливо застосування пристроїв та обладнання, яке неможливо застосовувати при різких динамічних ударах та поштовхах. Для попередження можливого травмування руки стрільця під час пострілу з гранатомета також може бути реалізоване часткове зменшення динамічного навантаження на тактичну рукоятку. Це може бути корисним у випадках, коли під час пострілу стрілець занадто сильно упирається в тактичну рукоятку, замість того, щоб приймати віддачу на плече через пружинний демпфер. Для запобігання цьому для тактичної рукоятки можуть використовуватися різні підходи, наприклад: а) підпружинений поворот вперед на кут 45° з наступним поверненням на своє місце за допомогою додаткової пружини розтягування, б) використання у цівці додаткового штока з пружиною стискання (більш м'якої, ніж у пружинному демпфері), завдяки чому рукоятка поздовжньо рухається вперед через пружину та повертається за допомогою цієї ж пружини. Але, використовуючи ці додаткові облаштування, необхідно слідкувати за тим, щоб вони не впливали на зручність використання гранатомета та його основні тактико-технічні характеристики. Демпферний приклад для гранатомета надає підствольному гранатомету особливих властивостей, що дозволяє використовувати підствольний гранатомет як повноцінну одиницю зброї з розширеними перевагами та можливостями тактичного застосування гранатомета та маневреності стрільця. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Демпферний приклад для гранатомета, що містить з'єднані між собою засоби кріплення, амортизатор та затильник, який відрізняється тим, що амортизатор виконаний у вигляді пружинного демпфера, який складається з патрубка з розміщеною усередині пружиною стискання, штока, виконаного з можливістю осьового переміщення усередині патрубка та контакту з пружиною стискання, пластини приклада, привареної до одного з кінців патрубка та ребра жорсткості, яке розташоване під кутом відносно патрубка та жорстко з'єднує патрубок й пластину приклада, затильник виконаний з пружного матеріалу та з'єднаний з пластиною приклада, засоби кріплення включають цівку, з'єднану з тактичною рукояткою, округлий хомут кріплення цівки, який є розбірним, складається з двох половинок та виконаний з можливістю охоплювати ствол гранатомета та жорстко з'єднувати його з цівкою за допомогою гвинтового з'єднання, при цьому вільний кінець штока пружинного демпфера закріплюється у верхній частині стандартного кронштейна гранатомета та фіксується в ньому шляхом зачеплення засувки кронштейна та зачепа штока, вушка штока фіксуються на кронштейні, підтискують запобіжник випадкового пострілу, підпирають та активізують захисний запобіжник гранатомета. 4 UA 119969 U 5 UA 119969 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
