Спеціальний постріл для підствольного гранатомета

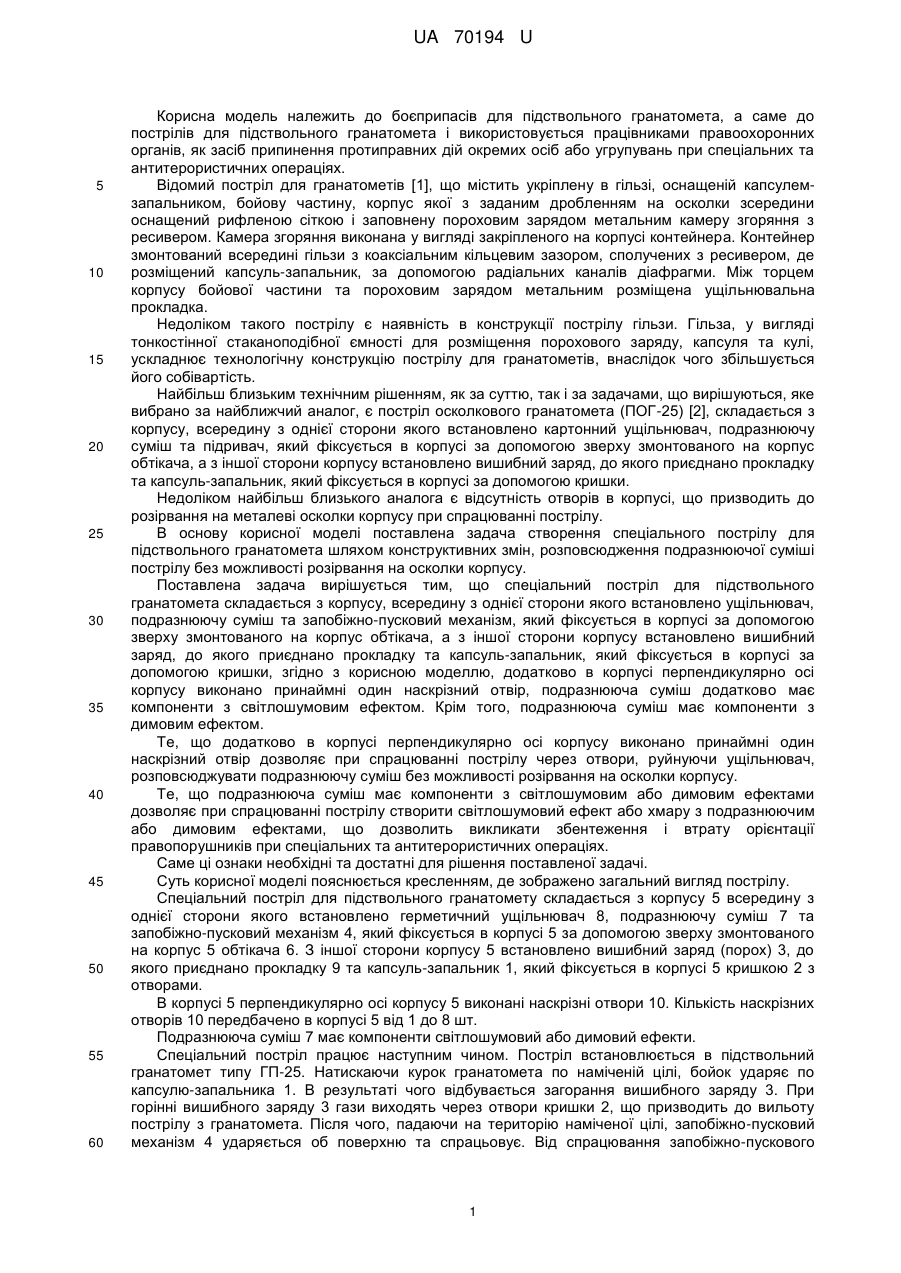

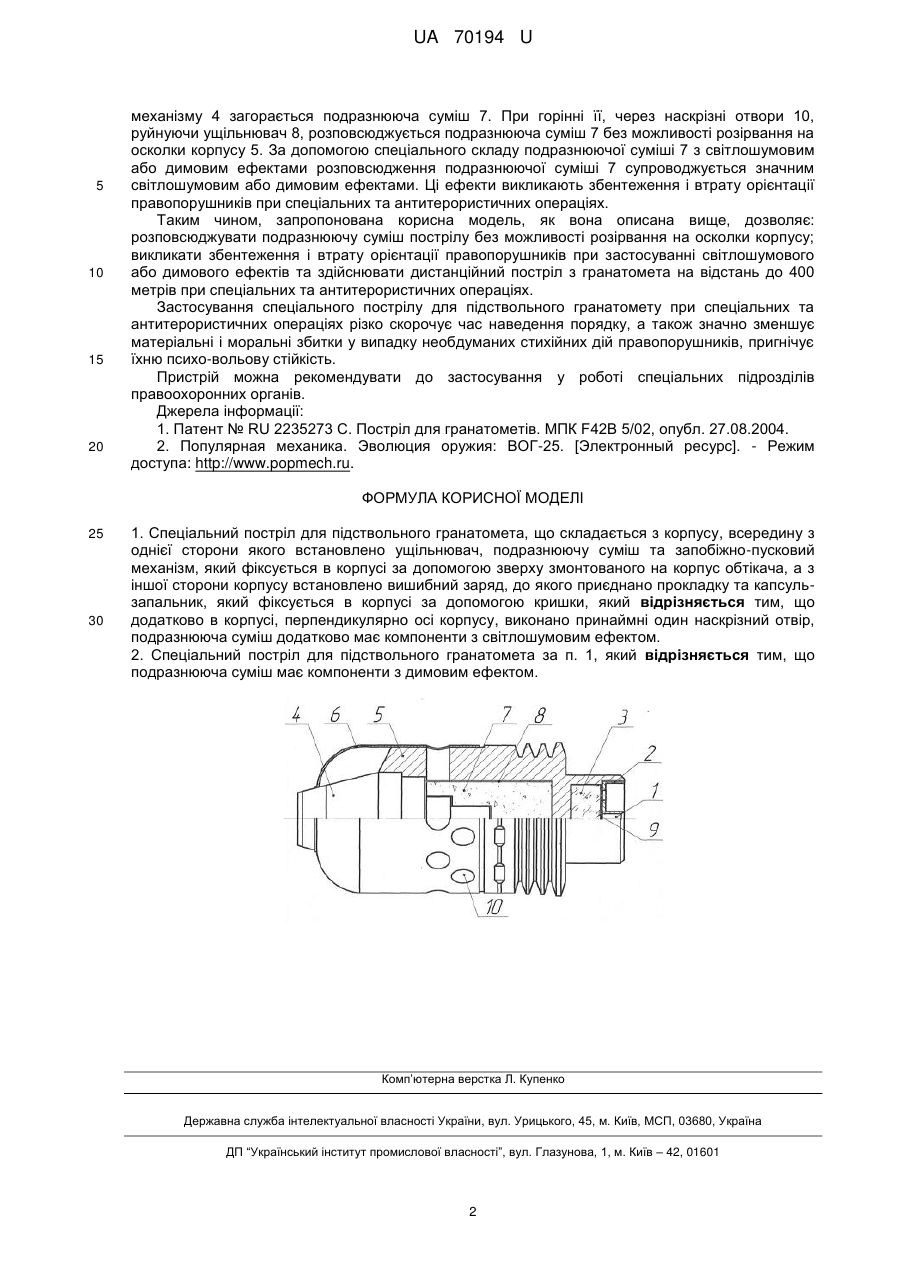

Реферат: Спеціальний постріл для підствольного гранатомета складається з корпусу, всередину з однієї сторони якого встановлено ущільнювач, подразнюючу суміш та запобіжно-пусковий механізм, який фіксується в корпусі за допомогою зверху змонтованого на корпус обтікача, а з іншої сторони корпусу встановлено вишибний заряд, до якого приєднано прокладку та капсульзапальник, який фіксується в корпусі за допомогою кришки. Додатково в корпусі, перпендикулярно осі корпусу, виконано принаймні один наскрізний отвір. Подразнююча суміш додатково має компоненти з світлошумовим ефектом. UA 70194 U (54) СПЕЦІАЛЬНИЙ ПОСТРІЛ ДЛЯ ПІДСТВОЛЬНОГО ГРАНАТОМЕТА UA 70194 U UA 70194 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до боєприпасів для підствольного гранатомета, а саме до пострілів для підствольного гранатомета і використовується працівниками правоохоронних органів, як засіб припинення протиправних дій окремих осіб або угрупувань при спеціальних та антитерористичних операціях. Відомий постріл для гранатометів [1], що містить укріплену в гільзі, оснащеній капсулемзапальником, бойову частину, корпус якої з заданим дробленням на осколки зсередини оснащений рифленою сіткою і заповнену пороховим зарядом метальним камеру згоряння з ресивером. Камера згоряння виконана у вигляді закріпленого на корпусі контейнера. Контейнер змонтований всередині гільзи з коаксіальним кільцевим зазором, сполучених з ресивером, де розміщений капсуль-запальник, за допомогою радіальних каналів діафрагми. Між торцем корпусу бойової частини та пороховим зарядом метальним розміщена ущільнювальна прокладка. Недоліком такого пострілу є наявність в конструкції пострілу гільзи. Гільза, у вигляді тонкостінної стаканоподібної ємності для розміщення порохового заряду, капсуля та кулі, ускладнює технологічну конструкцію пострілу для гранатометів, внаслідок чого збільшується його собівартість. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибрано за найближчий аналог, є постріл осколкового гранатомета (ПОГ-25) [2], складається з корпусу, всередину з однієї сторони якого встановлено картонний ущільнювач, подразнюючу суміш та підривач, який фіксується в корпусі за допомогою зверху змонтованого на корпус обтікача, а з іншої сторони корпусу встановлено вишибний заряд, до якого приєднано прокладку та капсуль-запальник, який фіксується в корпусі за допомогою кришки. Недоліком найбільш близького аналога є відсутність отворів в корпусі, що призводить до розірвання на металеві осколки корпусу при спрацюванні пострілу. В основу корисної моделі поставлена задача створення спеціального пострілу для підствольного гранатомета шляхом конструктивних змін, розповсюдження подразнюючої суміші пострілу без можливості розірвання на осколки корпусу. Поставлена задача вирішується тим, що спеціальний постріл для підствольного гранатомета складається з корпусу, всередину з однієї сторони якого встановлено ущільнювач, подразнюючу суміш та запобіжно-пусковий механізм, який фіксується в корпусі за допомогою зверху змонтованого на корпус обтікача, а з іншої сторони корпусу встановлено вишибний заряд, до якого приєднано прокладку та капсуль-запальник, який фіксується в корпусі за допомогою кришки, згідно з корисною моделлю, додатково в корпусі перпендикулярно осі корпусу виконано принаймні один наскрізний отвір, подразнююча суміш додатково має компоненти з світлошумовим ефектом. Крім того, подразнююча суміш має компоненти з димовим ефектом. Те, що додатково в корпусі перпендикулярно осі корпусу виконано принаймні один наскрізний отвір дозволяє при спрацюванні пострілу через отвори, руйнуючи ущільнювач, розповсюджувати подразнюючу суміш без можливості розірвання на осколки корпусу. Те, що подразнююча суміш має компоненти з світлошумовим або димовим ефектами дозволяє при спрацюванні пострілу створити світлошумовий ефект або хмару з подразнюючим або димовим ефектами, що дозволить викликати збентеження і втрату орієнтації правопорушників при спеціальних та антитерористичних операціях. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд пострілу. Спеціальний постріл для підствольного гранатомету складається з корпусу 5 всередину з однієї сторони якого встановлено герметичний ущільнювач 8, подразнюючу суміш 7 та запобіжно-пусковий механізм 4, який фіксується в корпусі 5 за допомогою зверху змонтованого на корпус 5 обтікача 6. З іншої сторони корпусу 5 встановлено вишибний заряд (порох) 3, до якого приєднано прокладку 9 та капсуль-запальник 1, який фіксується в корпусі 5 кришкою 2 з отворами. В корпусі 5 перпендикулярно осі корпусу 5 виконані наскрізні отвори 10. Кількість наскрізних отворів 10 передбачено в корпусі 5 від 1 до 8 шт. Подразнююча суміш 7 має компоненти світлошумовий або димовий ефекти. Спеціальний постріл працює наступним чином. Постріл встановлюється в підствольний гранатомет типу ГП-25. Натискаючи курок гранатомета по наміченій цілі, бойок ударяє по капсулю-запальника 1. В результаті чого відбувається загорання вишибного заряду 3. При горінні вишибного заряду 3 гази виходять через отвори кришки 2, що призводить до вильоту пострілу з гранатомета. Після чого, падаючи на територію наміченої цілі, запобіжно-пусковий механізм 4 ударяється об поверхню та спрацьовує. Від спрацювання запобіжно-пускового 1 UA 70194 U 5 10 15 20 механізму 4 загорається подразнююча суміш 7. При горінні її, через наскрізні отвори 10, руйнуючи ущільнювач 8, розповсюджується подразнююча суміш 7 без можливості розірвання на осколки корпусу 5. За допомогою спеціального складу подразнюючої суміші 7 з світлошумовим або димовим ефектами розповсюдження подразнюючої суміші 7 супроводжується значним світлошумовим або димовим ефектами. Ці ефекти викликають збентеження і втрату орієнтації правопорушників при спеціальних та антитерористичних операціях. Таким чином, запропонована корисна модель, як вона описана вище, дозволяє: розповсюджувати подразнюючу суміш пострілу без можливості розірвання на осколки корпусу; викликати збентеження і втрату орієнтації правопорушників при застосуванні світлошумового або димового ефектів та здійснювати дистанційний постріл з гранатомета на відстань до 400 метрів при спеціальних та антитерористичних операціях. Застосування спеціального пострілу для підствольного гранатомету при спеціальних та антитерористичних операціях різко скорочує час наведення порядку, а також значно зменшує матеріальні і моральні збитки у випадку необдуманих стихійних дій правопорушників, пригнічує їхню психо-вольову стійкість. Пристрій можна рекомендувати до застосування у роботі спеціальних підрозділів правоохоронних органів. Джерела інформації: 1. Патент № RU 2235273 С. Постріл для гранатометів. МПК F42B 5/02, опубл. 27.08.2004. 2. Популярная механика. Эволюция оружия: ВОГ-25. [Электронный ресурс]. - Режим доступа: http://www.popmech.ru. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Спеціальний постріл для підствольного гранатомета, що складається з корпусу, всередину з однієї сторони якого встановлено ущільнювач, подразнюючу суміш та запобіжно-пусковий механізм, який фіксується в корпусі за допомогою зверху змонтованого на корпус обтікача, а з іншої сторони корпусу встановлено вишибний заряд, до якого приєднано прокладку та капсульзапальник, який фіксується в корпусі за допомогою кришки, який відрізняється тим, що додатково в корпусі, перпендикулярно осі корпусу, виконано принаймні один наскрізний отвір, подразнююча суміш додатково має компоненти з світлошумовим ефектом. 2. Спеціальний постріл для підствольного гранатомета за п. 1, який відрізняється тим, що подразнююча суміш має компоненти з димовим ефектом. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
