Спосіб прицілювання гранатомета

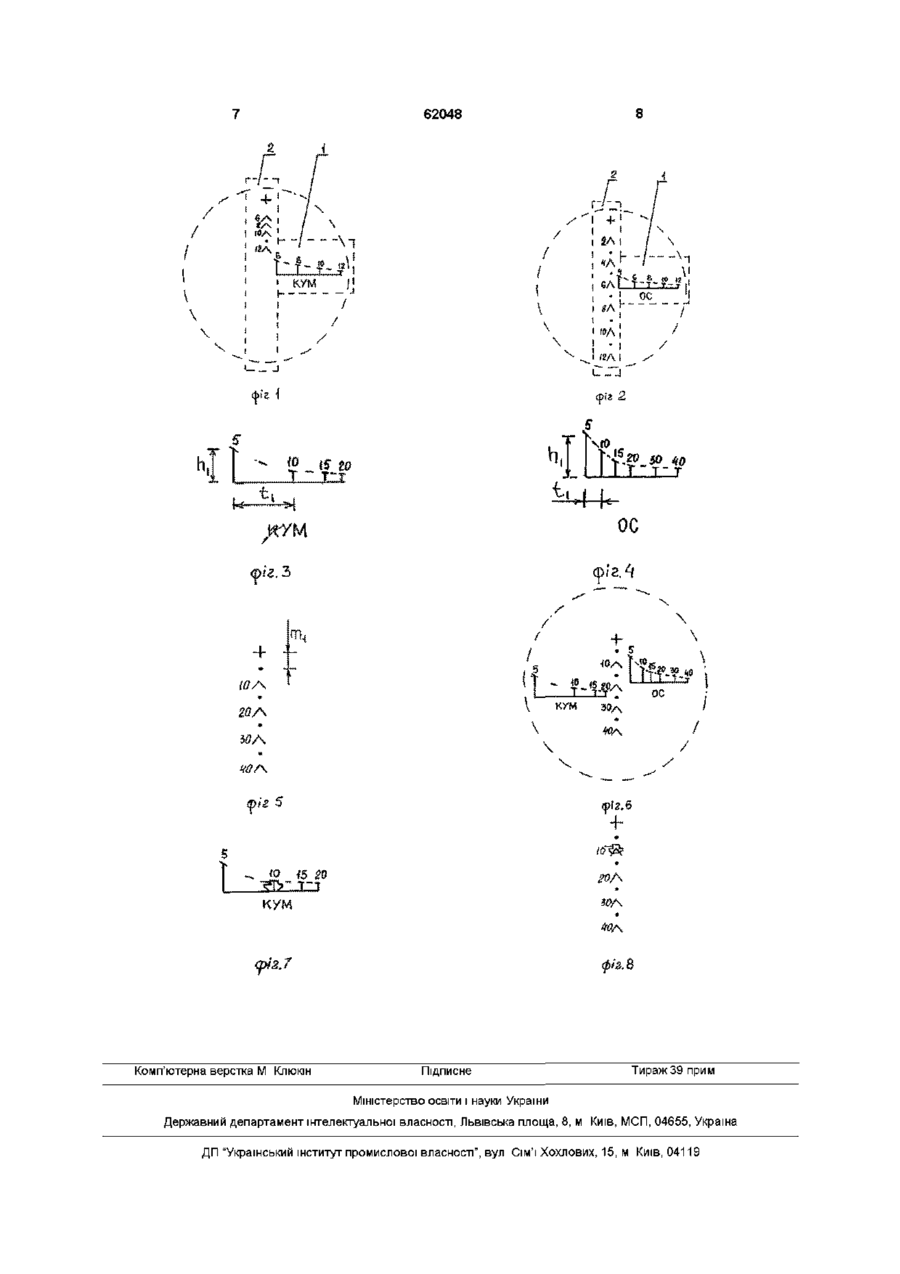

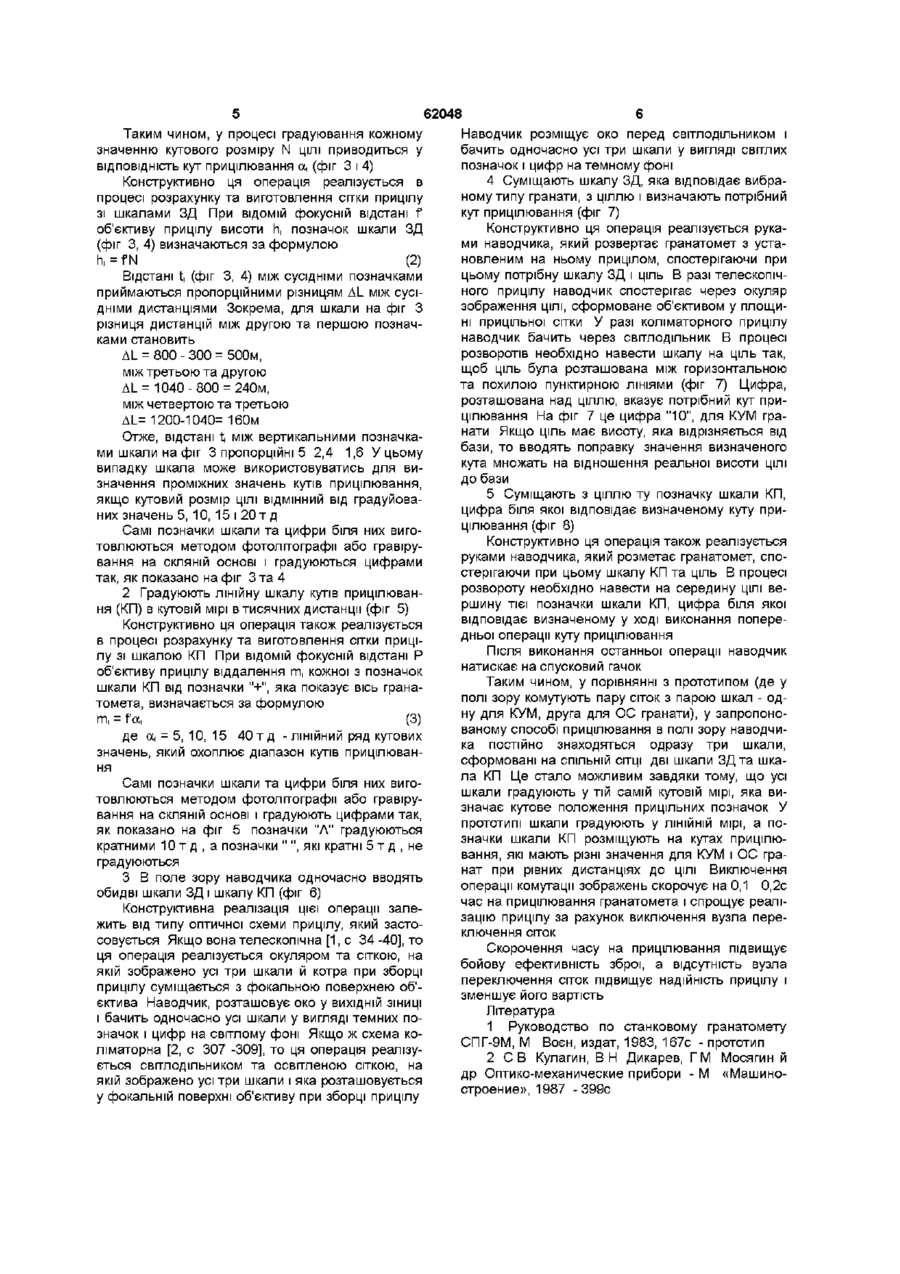

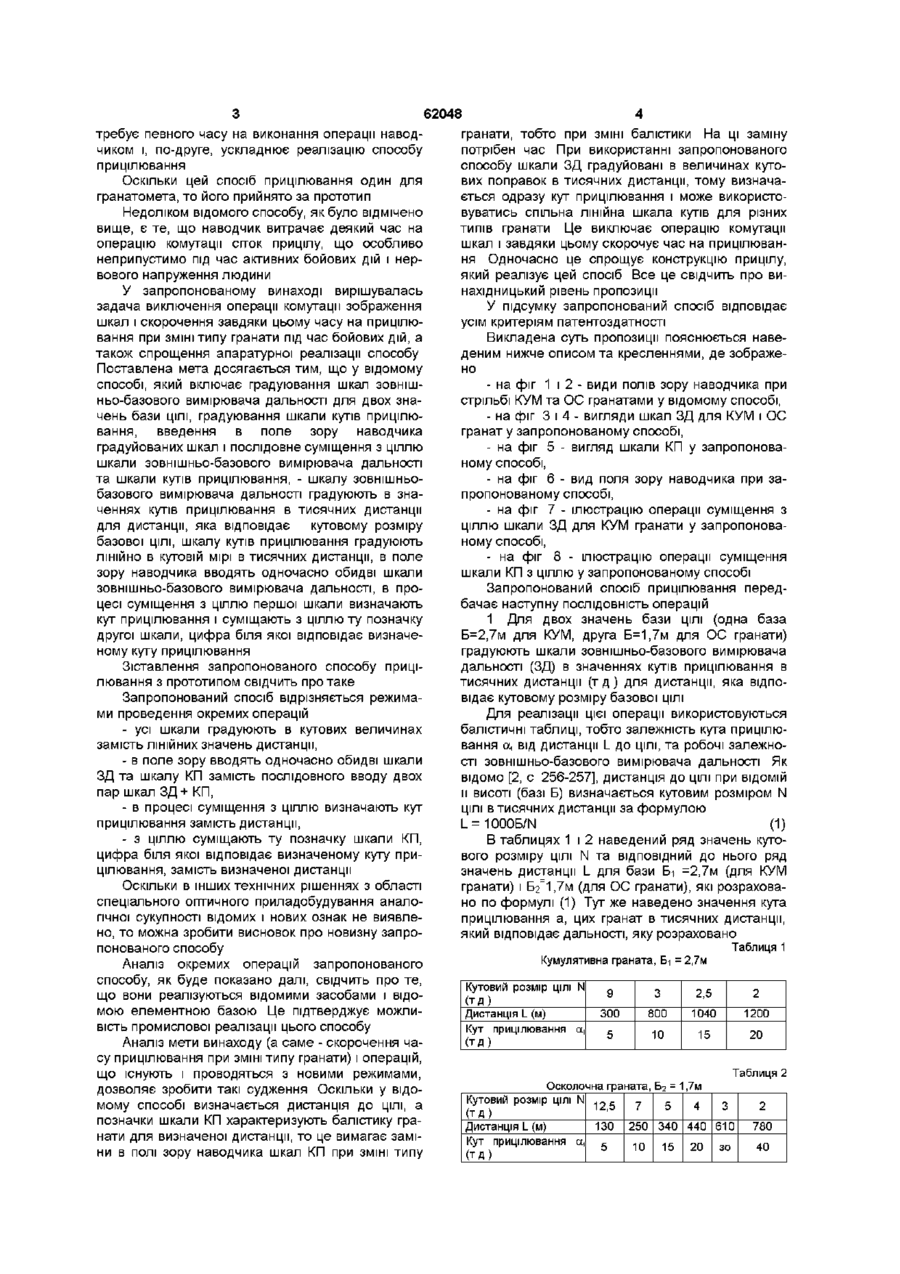

Спосіб прицілювання гранатомета, що включає градуювання шкал зовнішньобазового вимірювача дальності для двох значень бази ЦІЛІ, градуювання шкали кутів прицілювання, введення в поле зору наводчика шкал і послідовне суміщення з ціллю шкали зовнішньо-базового вимірювача дальності та шкали кутів прицілювання, який відрізняється тим, що шкалу зовнішньобазового вимірювача дальності градуюють в значеннях кутів прицілювання в тисячних дистанції для дистанції, яка відповідає кутовому розміру базової ЦІЛІ, шкалу кутів прицілювання градуюють ЛІНІЙНО В кутовій мірі в тисячних дистанції, в поле зору наводчика вводять одночасно обидві шкали зовнішньобазового вимірювача дальності, а в процесі суміщення з ціллю шкали зовнішньобазового вимірювача дальності визначають кут прицілювання і після цього суміщають з ціллю ту позначку шкали кутів прицілювання, цифра біля якої відповідає визначеному куту Технічне рішення, що пропонується має відношення до області спеціального оптичного приладобудування, зокрема до способів прицілювання озброєння, яке використовує боєзаряди різного типу, і може бути використане при створенні прицілів до гранатометів, які використовують кумулятивні (КУМ) та осколочні (ОС) гранати Гранатомет єдиний вид озброєння, де використовуються два типи боезаряду, які відрізняються балістикою Ця обставина обумовила розробку спеціального способу прицілювання гранатомета, який вважається класичним і незмінним до теперішнього часу [1] Суть його полягає у виконанні наступної ПОСЛІДОВНОСТІ операцій 1 Для двох значень бази ЦІЛІ (одна база Б=2,7м для КУМ, друга Б=1,7м для ОС гранати) градуюють (оцифровують) шкали зовнішньо базового вимірювача дальності (ЗД) в значеннях дистанції до базової ЦІЛІ у сотнях метрів 2 Для кожного типу гранати (КУМ та ОС) градуюють шкали кутових поправок (КП) в значеннях дистанції до ЦІЛІ у сотнях метрів і розміщують їхні позначки на кутах прицілювання даного типу гранати (м балістики) для градуйованих значень дистанції Спільну шкалу для обох гранат зробити неможливо, оскільки шкали не ЛІНІЙНІ І ДЛЯ ОДНОГО й того ж значення дистанції гранати мають різний кут прицілювання (наприклад, для дистанції 600м кут прицілювання КУМ гранати типу ГТГ-9 становить 0-07 тисячних дистанції, а ОС гранати типу ОГ-9 - 0-29 тисячних дистанції) 3 В залежності від типу фанати в поле зору наводчика вводять одну зі шкал ЗД та відповідну до неї шкалу КП (комутують зображення двох сіток прицілу) На фіг 1 і 2 зображено види полів зору наводчика для обох типів гранати 1 - шкали ЗД, 2 - шкали КП Перехрестя "+" у верхній частині обох полів визначає вісь ствола гранатомета Цифри "6" "12" на шкалі 1 на фіг 1 відповідають дистанціям 600 1200м для бази 2,7м Позначки "Л" біля цифр "6" "12" на шкалі 2 на фіг 1 віддалені від перехрестя на кути а, прицілювання КУМ гранати на дистанціях 600 1200м Цифри "4" "12" на шкалі 1 на фіг 2 відповідають дистанціям 400 1200м для бази 1,7м Позначки "Л" біля цифр "2" "12" на шкалі 2 на фіг 2 віддалені від перехрестя на кути а, прицілювання ОС гранати на дистанціях 200 1200м 4 Суміщають шкалу ЗД з ціллю і визначають дистанцію до цілі у сотнях метрів 5 Суміщають з ціллю ту позначку шкали КП, цифра біля якої відповідає визначеній дистанції, і натискають на спусковий гачок Так як такі перелічені процедури вимагають градуювання шкал в лінійних фізичних величинах (сотнях метрів), а позначки займають кутове положення (тисячні дистанції), то це і обумовлює суттєвій недолік відомого способу прицілювання А саме - при ЗМІНІ типу гранати треба змінювати зображення пари шкал в полі зору наводчика, тобто комутувати дві прицільні сітки Це, по-перше, по 00 ^ о (О 62048 требує певного часу на виконання операції наводгранати, тобто при ЗМІНІ балістики На ці заміну чиком і, по-друге, ускладнює реалізацію способу потрібен час При використанні запропонованого прицілювання способу шкали ЗД градуйовані в величинах кутових поправок в тисячних дистанції, тому визначаОскільки цей спосіб прицілювання один для ється одразу кут прицілювання і може використогранатомета, то його прийнято за прототип вуватись спільна лінійна шкала кутів для різних Недоліком відомого способу, як було відмічено типів гранати Це виключає операцію комутації вище, є те, що наводчик витрачає деякий час на шкал і завдяки цьому скорочує час на прицілюваноперацію комутації сіток прицілу, що особливо ня Одночасно це спрощує конструкцію прицілу, неприпустимо під час активних бойових дій і нерякий реалізує цей спосіб Все це свідчить про вивового напруження людини нахідницький рівень пропозиції У запропонованому винаході вирішувалась задача виключення операції комутації зображення У підсумку запропонований спосіб відповідає шкал і скорочення завдяки цьому часу на прицілюусім критеріям патентоздатності вання при ЗМІНІ типу гранати під час бойових дій, а Викладена суть пропозиції пояснюється наветакож спрощення апаратурної реалізації способу деним нижче описом та кресленнями, де зображеПоставлена мета досягається тим, що у відомому но способі, який включає градуювання шкал зовніш- на фіг 1 і 2 - види полів зору наводчика при ньо-базового вимірювача дальності для двох знастрільбі КУМ та ОС гранатами у відомому способі, чень бази ЦІЛІ, градуювання шкали кутів прицілю- на фіг 3 і 4 - вигляди шкал ЗД для КУМ і ОС вання, введення в поле зору наводчика гранат у запропонованому способі, градуйованих шкал і послідовне суміщення з ціллю - на фіг 5 - вигляд шкали КП у запропоновашкали зовнішньо-базового вимірювача дальності ному способі, та шкали кутів прицілювання, - шкалу зовнішньо- на фіг 6 - вид поля зору наводчика при забазового вимірювача дальності градуюють в знапропонованому способі, ченнях кутів прицілювання в тисячних дистанції - на фіг 7 - ілюстрацію операції суміщення з для дистанції, яка відповідає кутовому розміру ціллю шкали ЗД для КУМ гранати у запропоновабазової ЦІЛІ, шкалу кутів прицілювання градуюють ному способі, ЛІНІЙНО в кутовій мірі в тисячних дистанції, в поле - на фіг 8 - ілюстрацію операції суміщення зору наводчика вводять одночасно обидві шкали шкали КП з ціллю у запропонованому способі зовнішньо-базового вимірювача дальності, в проЗапропонований спосіб прицілювання передцесі суміщення з ціллю першої шкали визначають бачає наступну ПОСЛІДОВНІСТЬ операцій кут прицілювання і суміщають з ціллю ту позначку 1 Для двох значень бази ЦІЛІ (одна база другої шкали, цифра біля якої відповідає визначеБ=2,7м для КУМ, друга Б=1,7м для ОС гранати) ному куту прицілювання градуюють шкали зовнішньо-базового вимірювача дальності (ЗД) в значеннях кутів прицілювання в Зіставлення запропонованого способу прицітисячних дистанції (т д ) для дистанції, яка відполювання з прототипом свідчить про таке відає кутовому розміру базової ЦІЛІ Запропонований спосіб відрізняється режимами проведення окремих операцій Для реалізації цієї операції використовуються балістичні таблиці, тобто залежність кута прицілю- усі шкали градуюють в кутових величинах вання а, від дистанції L до ЦІЛІ, та робочі залежнозамість ЛІНІЙНИХ значень дистанції, сті зовнішньо-базового вимірювача дальності Як - в поле зору вводять одночасно обидві шкали відомо [2, с 256-257], дистанція до ЦІЛІ при ВІДОМІЙ ЗД та шкалу КП замість послідовного вводу двох її висоті (базі Б) визначається кутовим розміром N пар шкал ЗД + КП, ЦІЛІ в тисячних дистанції за формулою - в процесі суміщення з ціллю визначають кут L=1000E/N (1) прицілювання замість дистанції, - з ціллю суміщають ту позначку шкали КП, В таблицях 1 і 2 наведений ряд значень кутоцифра біля якої відповідає визначеному куту привого розміру ЦІЛІ N та ВІДПОВІДНИЙ ДО НЬОГО ряд цілювання, замість визначеної дистанції значень дистанції L для бази Бі =2,7м (для КУМ Оскільки В ІНШИХ технічних рішеннях з області гранати) і Б2'1,7м (для ОС гранати), які розраховаспеціального оптичного приладобудування аналоно по формулі (1) Тут же наведено значення кута гічної сукупності відомих і нових ознак не виявлеприцілювання а, цих гранат в тисячних дистанції, но, то можна зробити висновок про новизну запроякий відповідає дальності, яку розраховано понованого способу Таблиця 1 Кумулятивна граната, Бі = 2,7м Аналіз окремих операцій запропонованого способу, як буде показано далі, свідчить про те, Кутовий розмір ЦІЛІ N 9 3 2,5 2 що вони реалізуються відомими засобами і відо(ТД) мою елементною базою Це підтверджує можлиДистанція L (м) 300 800 1040 1200 вість промислової реалізації цього способу Кут прицілювання а, 5 10 15 20 (ТД) Аналіз мети винаходу (а саме - скорочення часу прицілювання при ЗМІНІ типу гранати) і операцій, що існують і проводяться з новими режимами, Таблиця 2 Осколочна граната, Б 2 = 1,7м дозволяє зробити такі судження Оскільки у відоКутовий розмір ЦІЛІ N мому способі визначається дистанція до ЦІЛІ, а 12,5 7 5 4 3 2 (ТД) позначки шкали КП характеризують балістику граДистанція L (м) 130 250 340 440 610 780 нати для визначеної дистанції, то це вимагає заміКут прицілювання а 5 10 15 20 зо 40 ни в полі зору наводчика шкал КП при ЗМІНІ типу (ТД) 62048 Таким чином, у процесі градуювання кожному значенню кутового розміру N ЦІЛІ приводиться у ВІДПОВІДНІСТЬ кут прицілювання а, (фіг 3 і 4) Конструктивно ця операція реалізується в процесі розрахунку та виготовлення сітки прицілу зі шкалами ЗД При ВІДОМІЙ фокусній відстані f об'єктиву прицілу висоти hi, позначок шкали ЗД (фіг 3, 4) визначаються за формулою h, = f'N (2) Відстані t, (фіг 3, 4) між сусідніми позначками приймаються пропорційними різницям ДІ_ між сусідніми дистанціями Зокрема, для шкали на фіг З різниця дистанцій між другою та першою позначками становить ДІ_ = 800 - 300 = 500м, між третьою та другою ДІ_ = 1040 - 800 = 240м, між четвертою та третьою ДІ_= 1200-1040= 160м Отже, відстані t, між вертикальними позначками шкали на фіг 3 пропорційні 5 2,4 1,6 У цьому випадку шкала може використовуватись для визначення проміжних значень кутів прицілювання, якщо кутовий розмір ЦІЛІ ВІДМІННИЙ від градуйованих значень 5, 10, 15 і 20 т д Самі позначки шкали та цифри біля них виготовлюються методом фотолітографії або гравірування на скляній основі і градуюються цифрами так, як показано на фіг 3 та 4 2 Градуюють лінійну шкалу кутів прицілювання (КП) в кутовій мірі в тисячних дистанції (фіг 5) Конструктивно ця операція також реалізується в процесі розрахунку та виготовлення сітки прицілу зі шкалою КП При ВІДОМІЙ фокусній відстані Р об'єктиву прицілу віддалення т, кожної з позначок шкали КП від позначки "+", яка показує вісь гранатомета, визначається за формулою mi = fa, (3) де a, = 5, 10, 15 40 т д - ЛІНІЙНИЙ ряд кутових значень, який охоплює діапазон кутів прицілювання Самі позначки шкали та цифри біля них виготовлюються методом фотолітографії або гравірування на скляній основі і градуюють цифрами так, як показано на фіг 5 позначки "Л" градуюються кратними 10 т д , а позначки "", які кратні 5 т д , не градуюються 3 В поле зору наводчика одночасно вводять обидві шкали ЗД і шкалу КП (фіг 6) Конструктивна реалізація цієї операції залежить від типу оптичної схеми прицілу, який застосовується Якщо вона телескопічна [1, с 34-40], то ця операція реалізується окуляром та сіткою, на якій зображено усі три шкали й котра при зборці прицілу суміщається з фокальною поверхнею об'єктива Наводчик, розташовує око у ВИХІДНІЙ ЗІНИЦІ І бачить одночасно усі шкали у вигляді темних позначок і цифр на світлому фоні Якщо ж схема коліматорна [2, с 307 -309], то ця операція реалізується СВІТЛОДІЛЬНИКОМ та освітленою сіткою, на якій зображено усі три шкали і яка розташовується у фокальній поверхні об'єктиву при зборці прицілу Наводчик розміщує око перед СВІТЛОДІЛЬНИКОМ І бачить одночасно усі три шкали у вигляді світлих позначок і цифр на темному фоні 4 Суміщають шкалу ЗД, яка відповідає вибраному типу гранати, з ціллю і визначають потрібний кут прицілювання (фіг 7) Конструктивно ця операція реалізується руками наводчика, який розвертає гранатомет з установленим на ньому прицілом, спостерігаючи при цьому потрібну шкалу ЗД і ціль В разі телескопічного прицілу наводчик спостерігає через окуляр зображення ЦІЛІ, сформоване об'єктивом у площині прицільної сітки У разі коліматорного прицілу наводчик бачить через СВІТЛОДІЛЬНИК В процесі розворотів необхідно навести шкалу на ціль так, щоб ціль була розташована між горизонтальною та похилою пунктирною ЛІНІЯМИ (фіг 7) Цифра, розташована над ціллю, вказує потрібний кут прицілювання На фіг 7 це цифра "10", для КУМ гранати Якщо ціль має висоту, яка відрізняється від бази, то вводять поправку значення визначеного кута множать на відношення реальної висоти ЦІЛІ до бази 5 Суміщають з ціллю ту позначку шкали КП, цифра біля якої відповідає визначеному куту прицілювання (фіг 8) Конструктивно ця операція також реалізується руками наводчика, який розметає гранатомет, спостерігаючи при цьому шкалу КП та ціль В процесі розвороту необхідно навести на середину ЦІЛІ вершину тієї позначки шкали КП, цифра біля якої відповідає визначеному у ході виконання попередньої операції куту прицілювання Після виконання останньої операції наводчик натискає на спусковий гачок Таким чином, у порівнянні з прототипом (де у полі зору комутують пару сіток з парою шкал - одну для КУМ, друга для ОС гранати), у запропонованому способі прицілювання в полі зору наводчика постійно знаходяться одразу три шкали, сформовані на СПІЛЬНІЙ СІТЦІ ДВІ шкали ЗДта шкала КП Це стало можливим завдяки тому, що усі шкали градуюють у тій самій кутовій мірі, яка визначає кутове положення прицільних позначок У прототипі шкали градуюють у ЛІНІЙНІЙ мірі, а позначки шкали КП розміщують на кутах прицілювання, які мають різні значення для КУМ і ОС гранат при рівних дистанціях до ЦІЛІ Виключення операції комутації зображень скорочує на 0,1 0,2с час на прицілювання гранатомета і спрощує реалізацію прицілу за рахунок виключення вузла переключення сіток Скорочення часу на прицілювання підвищує бойову ефективність зброї, а відсутність вузла переключення сіток підвищує надійність прицілу і зменшує його вартість Література 1 Руководство по станковому гранатомету СПГ-9М, М Воєн, издат, 1983, 167с - прототип 2 С В Кулагин, В Н Дикарев, ГМ Мосягин й др Оптико-механические прибори - М «Машиностроение», 1987 -399с 62048 iz \ яг 2 M O h,[ "^ !° ** to tl ^ц О С / >Г2. З \ пъ * -— 4 S6A \ V )/г 5 (0 15 SO KM / ЗОЛ
