Універсальній кріпильний вузол для встановлення на ліктрос

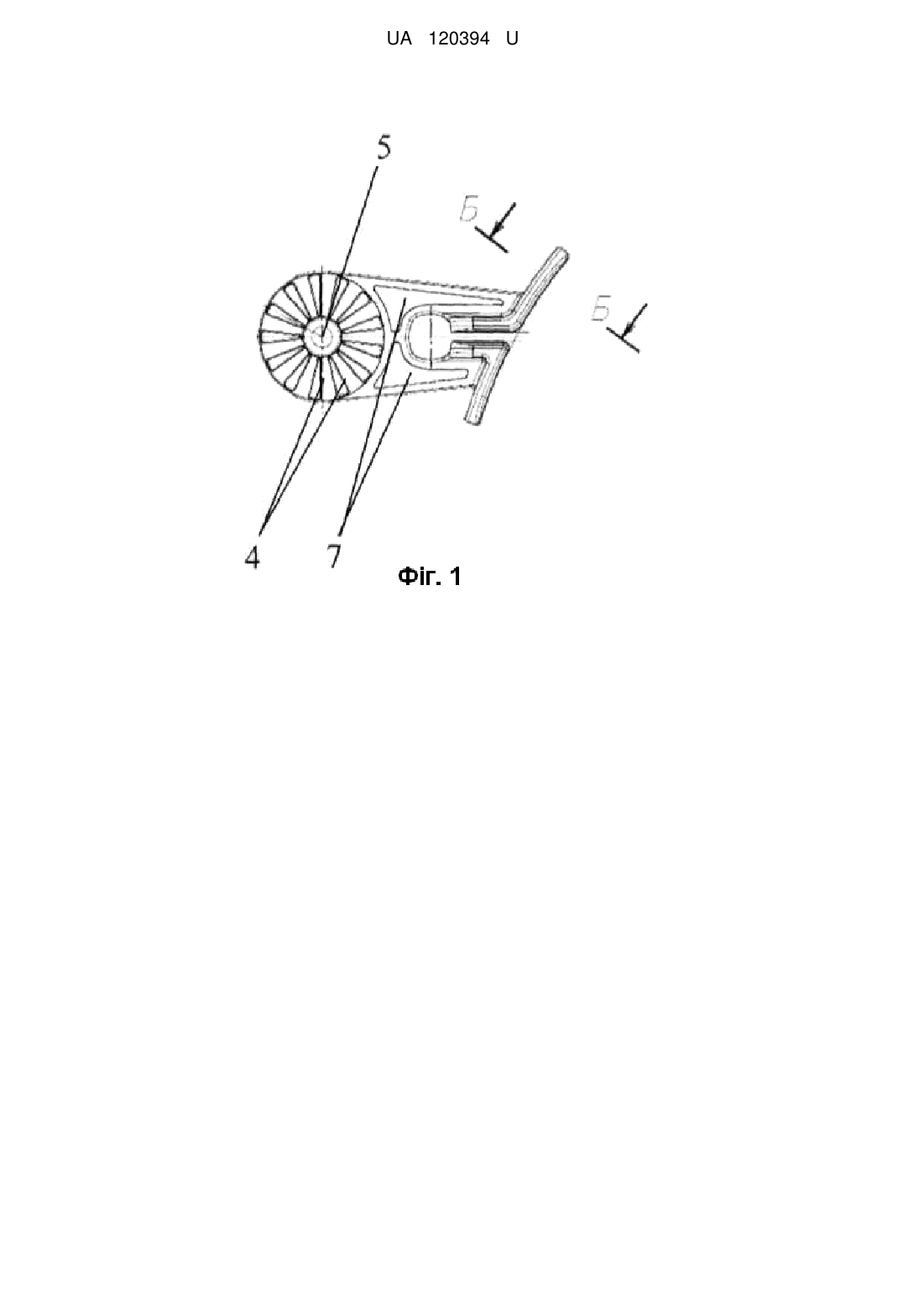

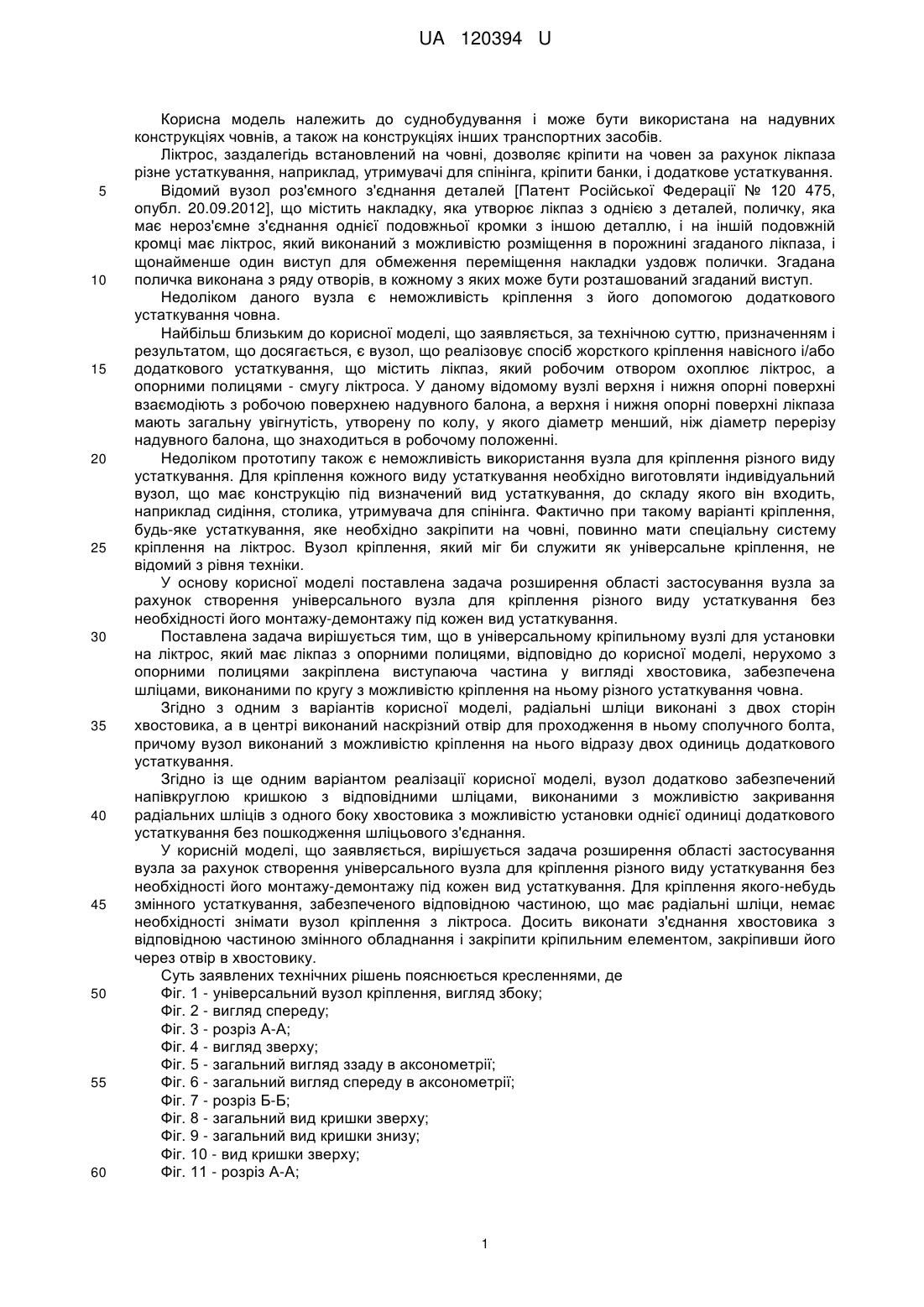

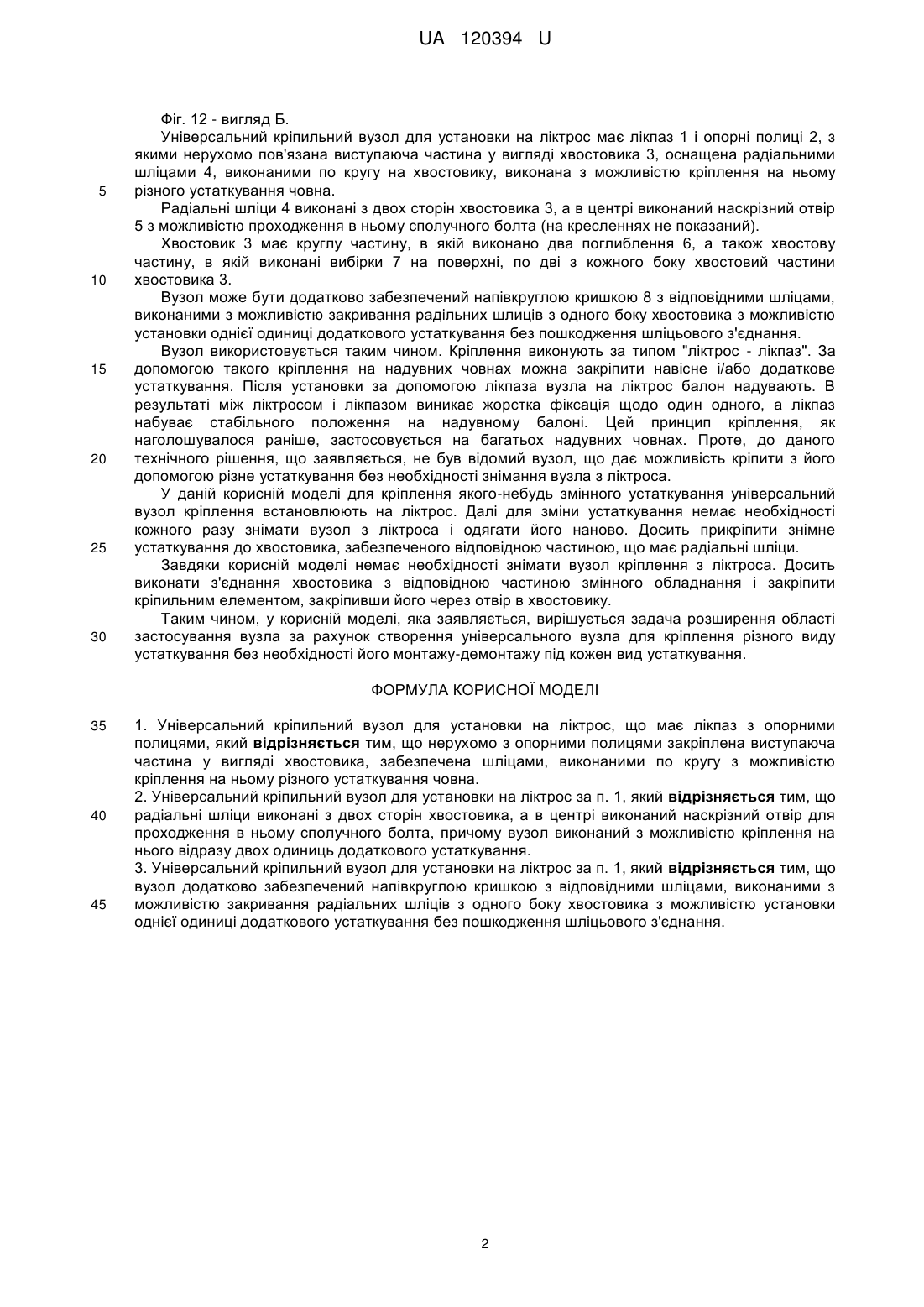

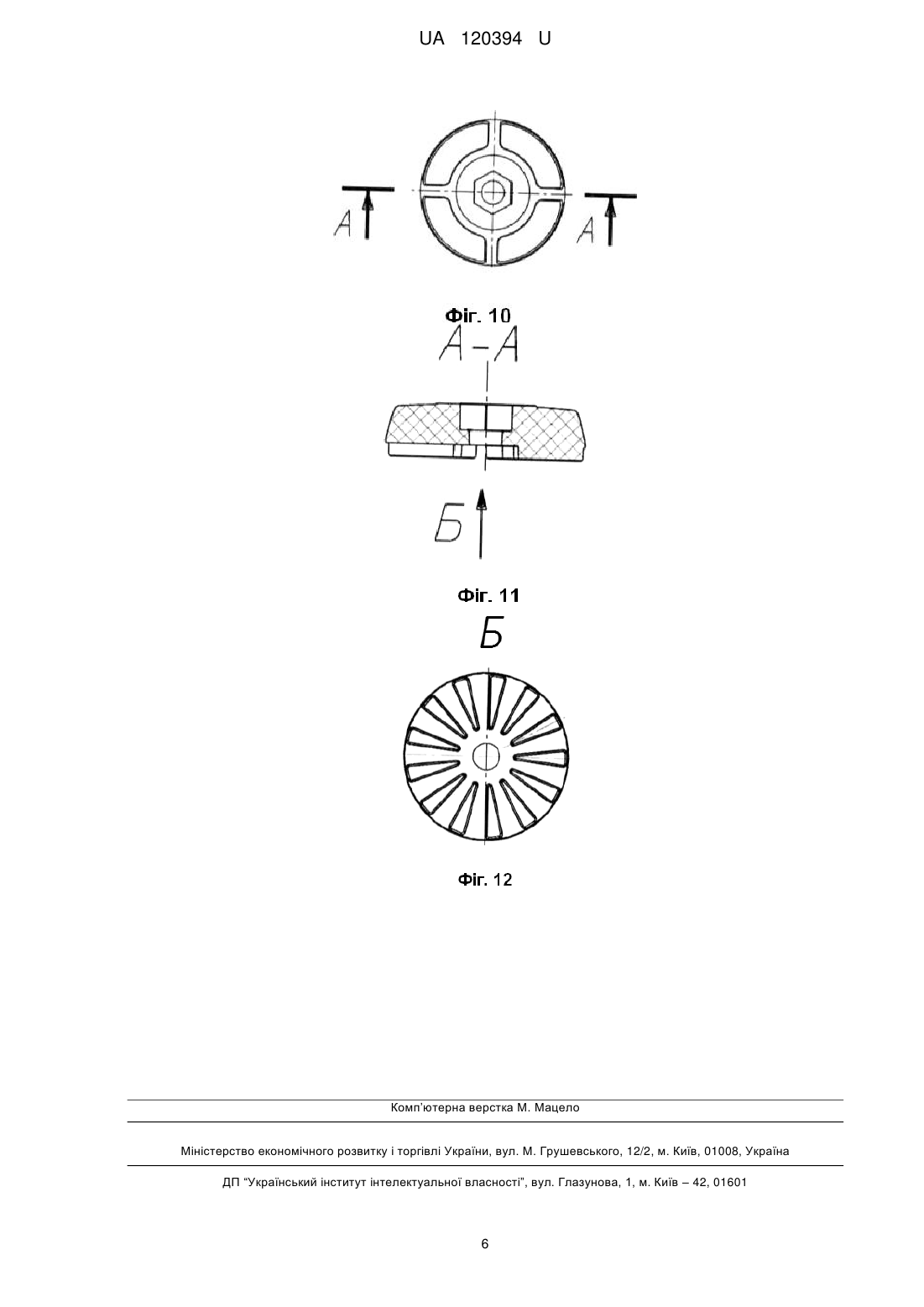

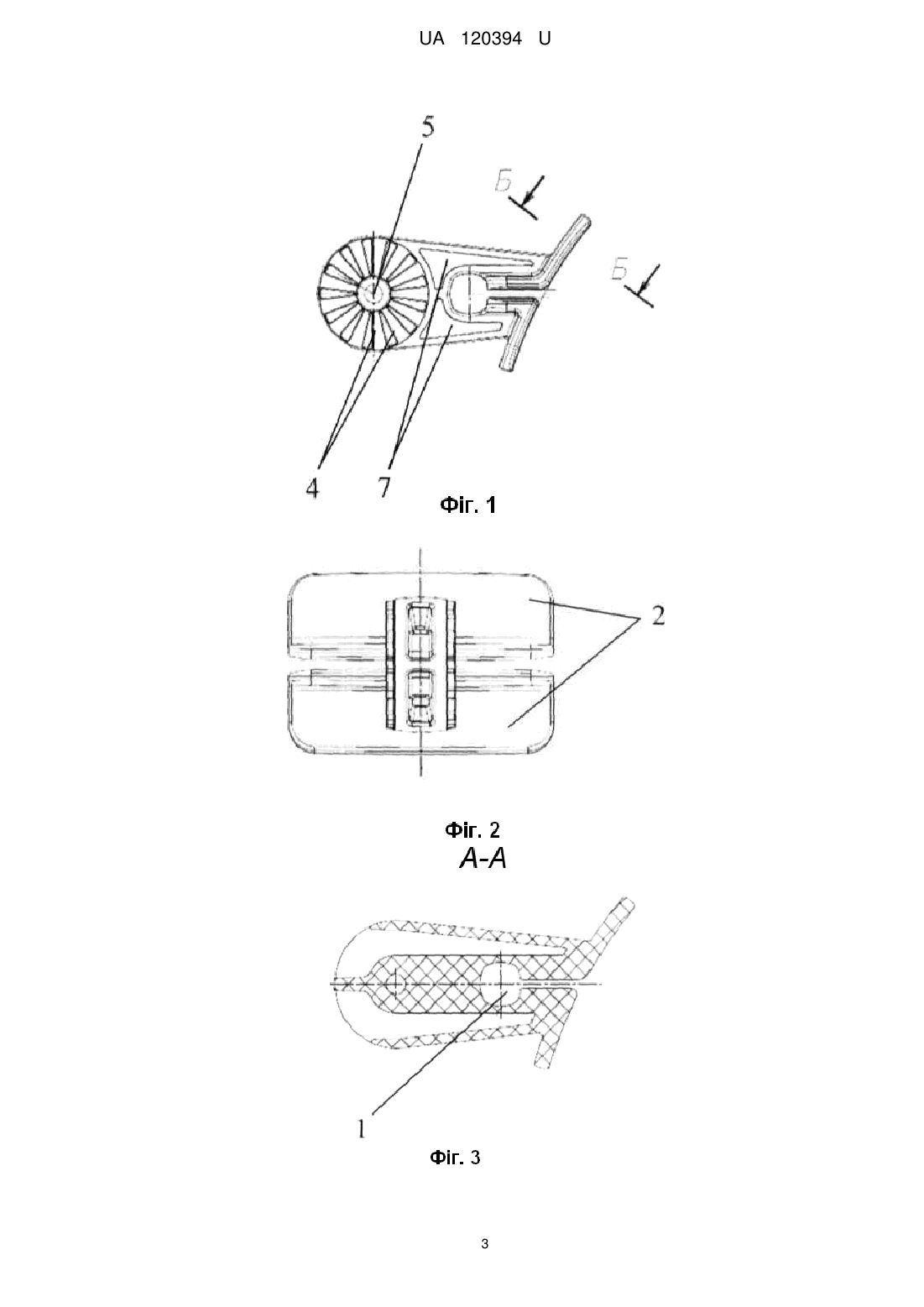

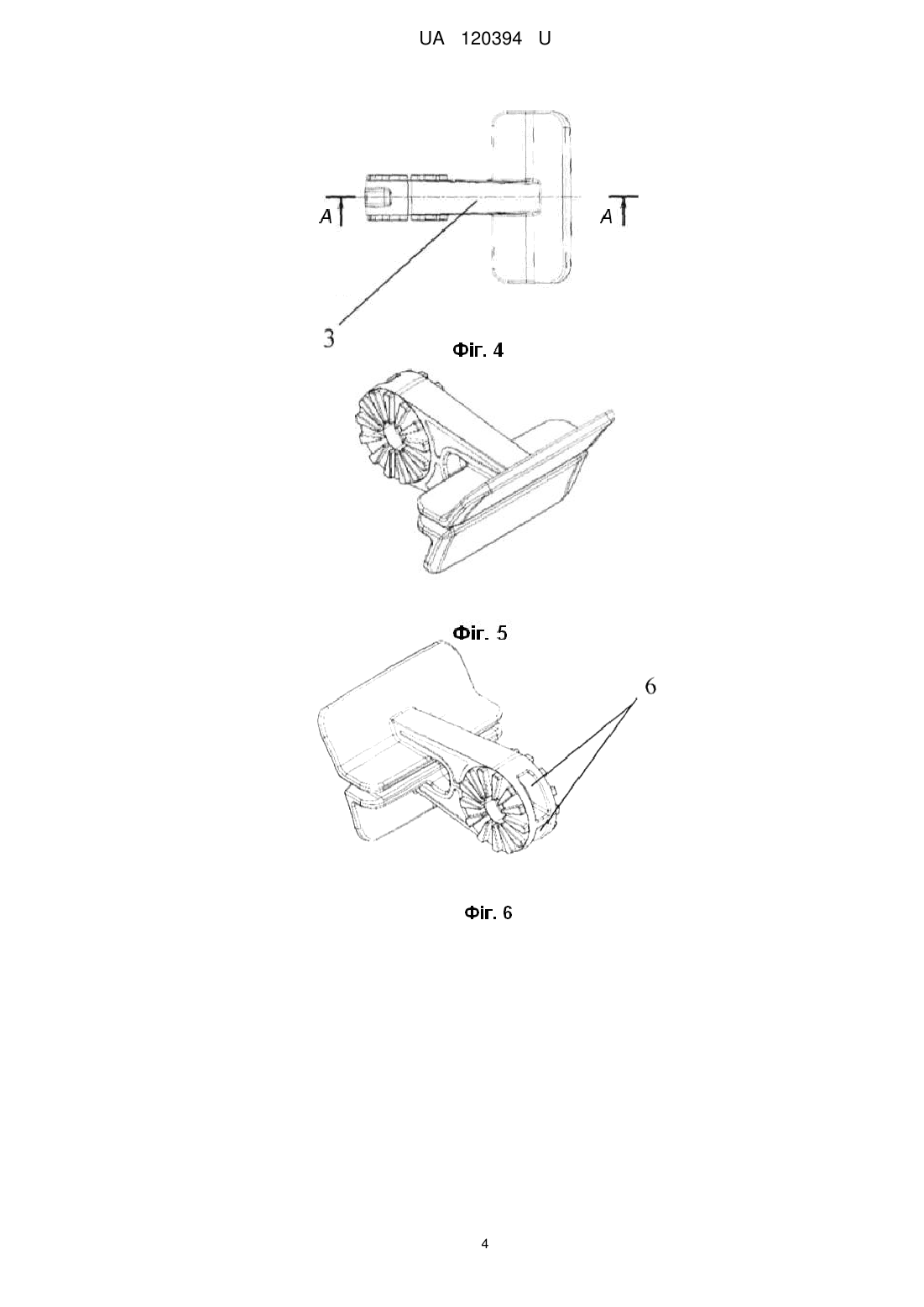

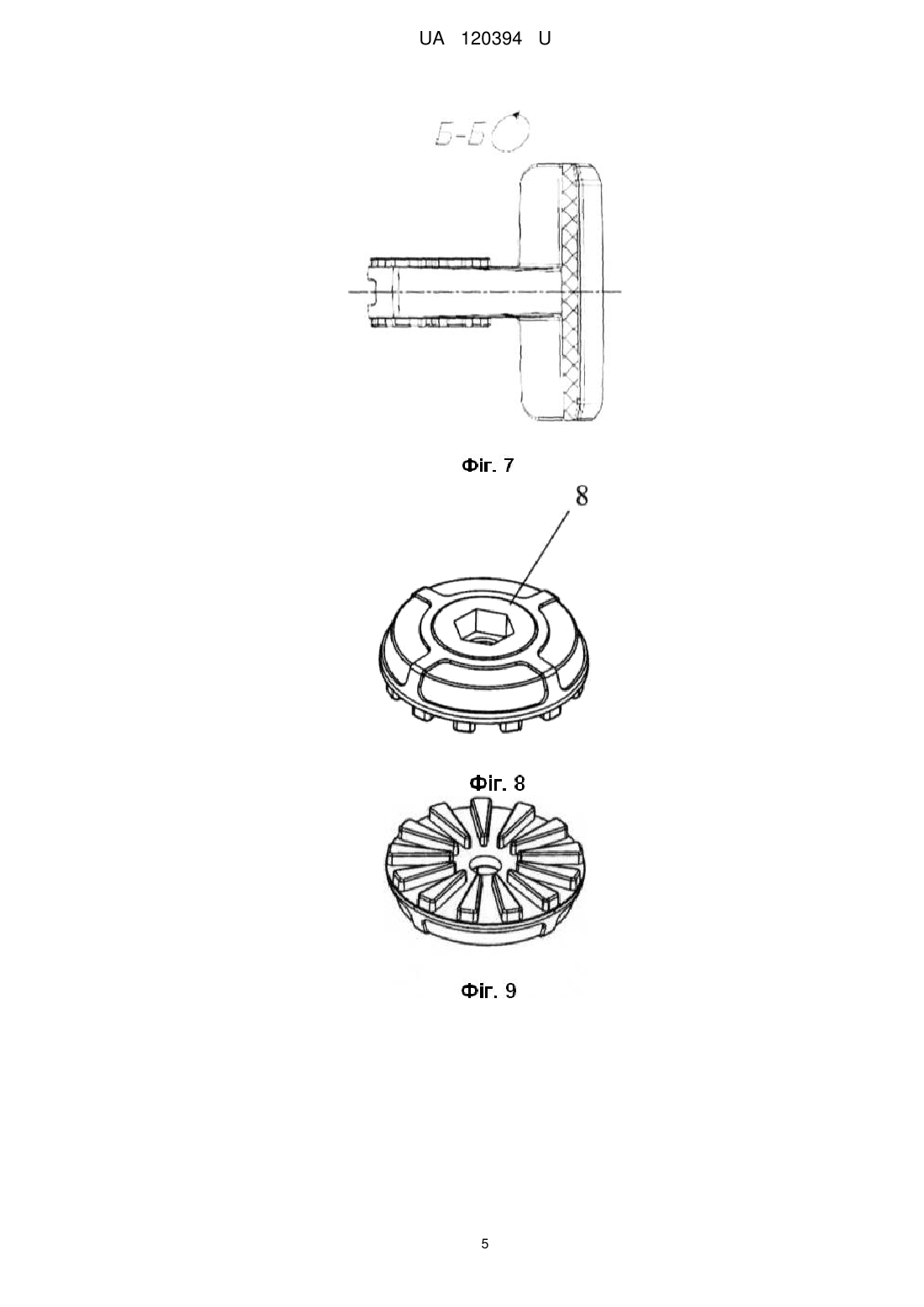

Реферат: Універсальний кріпильний вузол для установки на ліктрос має лікпаз з опорними полицями. Нерухомо з опорними полицями закріплена виступаюча частина у вигляді хвостовика, забезпечена шліцами, виконаними по кругу з можливістю кріплення на ньому різного устаткування човна. UA 120394 U (54) УНІВЕРСАЛЬНІЙ КРІПИЛЬНИЙ ВУЗОЛ ДЛЯ ВСТАНОВЛЕННЯ НА ЛІКТРОС UA 120394 U UA 120394 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до суднобудування і може бути використана на надувних конструкціях човнів, а також на конструкціях інших транспортних засобів. Ліктрос, заздалегідь встановлений на човні, дозволяє кріпити на човен за рахунок лікпаза різне устаткування, наприклад, утримувачі для спінінга, кріпити банки, і додаткове устаткування. Відомий вузол роз'ємного з'єднання деталей [Патент Російської Федерації № 120 475, опубл. 20.09.2012], що містить накладку, яка утворює лікпаз з однією з деталей, поличку, яка має нероз'ємне з'єднання однієї подовжньої кромки з іншою деталлю, і на іншій подовжній кромці має ліктрос, який виконаний з можливістю розміщення в порожнині згаданого лікпаза, і щонайменше один виступ для обмеження переміщення накладки уздовж полички. Згадана поличка виконана з ряду отворів, в кожному з яких може бути розташований згаданий виступ. Недоліком даного вузла є неможливість кріплення з його допомогою додаткового устаткування човна. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є вузол, що реалізовує спосіб жорсткого кріплення навісного і/або додаткового устаткування, що містить лікпаз, який робочим отвором охоплює ліктрос, а опорними полицями - смугу ліктроса. У даному відомому вузлі верхня і нижня опорні поверхні взаємодіють з робочою поверхнею надувного балона, а верхня і нижня опорні поверхні лікпаза мають загальну увігнутість, утворену по колу, у якого діаметр менший, ніж діаметр перерізу надувного балона, що знаходиться в робочому положенні. Недоліком прототипу також є неможливість використання вузла для кріплення різного виду устаткування. Для кріплення кожного виду устаткування необхідно виготовляти індивідуальний вузол, що має конструкцію під визначений вид устаткування, до складу якого він входить, наприклад сидіння, столика, утримувача для спінінга. Фактично при такому варіанті кріплення, будь-яке устаткування, яке необхідно закріпити на човні, повинно мати спеціальну систему кріплення на ліктрос. Вузол кріплення, який міг би служити як універсальне кріплення, не відомий з рівня техніки. У основу корисної моделі поставлена задача розширення області застосування вузла за рахунок створення універсального вузла для кріплення різного виду устаткування без необхідності його монтажу-демонтажу під кожен вид устаткування. Поставлена задача вирішується тим, що в універсальному кріпильному вузлі для установки на ліктрос, який має лікпаз з опорними полицями, відповідно до корисної моделі, нерухомо з опорними полицями закріплена виступаюча частина у вигляді хвостовика, забезпечена шліцами, виконаними по кругу з можливістю кріплення на ньому різного устаткування човна. Згідно з одним з варіантів корисної моделі, радіальні шліци виконані з двох сторін хвостовика, а в центрі виконаний наскрізний отвір для проходження в ньому сполучного болта, причому вузол виконаний з можливістю кріплення на нього відразу двох одиниць додаткового устаткування. Згідно із ще одним варіантом реалізації корисної моделі, вузол додатково забезпечений напівкруглою кришкою з відповідними шліцами, виконаними з можливістю закривання радіальних шліців з одного боку хвостовика з можливістю установки однієї одиниці додаткового устаткування без пошкодження шліцьового з'єднання. У корисній моделі, що заявляється, вирішується задача розширення області застосування вузла за рахунок створення універсального вузла для кріплення різного виду устаткування без необхідності його монтажу-демонтажу під кожен вид устаткування. Для кріплення якого-небудь змінного устаткування, забезпеченого відповідною частиною, що має радіальні шліци, немає необхідності знімати вузол кріплення з ліктроса. Досить виконати з'єднання хвостовика з відповідною частиною змінного обладнання і закріпити кріпильним елементом, закріпивши його через отвір в хвостовику. Суть заявлених технічних рішень пояснюється кресленнями, де Фіг. 1 - універсальний вузол кріплення, вигляд збоку; Фіг. 2 - вигляд спереду; Фіг. 3 - розріз А-А; Фіг. 4 - вигляд зверху; Фіг. 5 - загальний вигляд ззаду в аксонометрії; Фіг. 6 - загальний вигляд спереду в аксонометрії; Фіг. 7 - розріз Б-Б; Фіг. 8 - загальний вид кришки зверху; Фіг. 9 - загальний вид кришки знизу; Фіг. 10 - вид кришки зверху; Фіг. 11 - розріз А-А; 1 UA 120394 U 5 10 15 20 25 30 Фіг. 12 - вигляд Б. Універсальний кріпильний вузол для установки на ліктрос має лікпаз 1 і опорні полиці 2, з якими нерухомо пов'язана виступаюча частина у вигляді хвостовика 3, оснащена радіальними шліцами 4, виконаними по кругу на хвостовику, виконана з можливістю кріплення на ньому різного устаткування човна. Радіальні шліци 4 виконані з двох сторін хвостовика 3, а в центрі виконаний наскрізний отвір 5 з можливістю проходження в ньому сполучного болта (на кресленнях не показаний). Хвостовик 3 має круглу частину, в якій виконано два поглиблення 6, а також хвостову частину, в якій виконані вибірки 7 на поверхні, по дві з кожного боку хвостовий частини хвостовика 3. Вузол може бути додатково забезпечений напівкруглою кришкою 8 з відповідними шліцами, виконаними з можливістю закривання радільних шлиців з одного боку хвостовика з можливістю установки однієї одиниці додаткового устаткування без пошкодження шліцьового з'єднання. Вузол використовується таким чином. Кріплення виконують за типом "ліктрос - лікпаз". За допомогою такого кріплення на надувних човнах можна закріпити навісне і/або додаткове устаткування. Після установки за допомогою лікпаза вузла на ліктрос балон надувають. В результаті між ліктросом і лікпазом виникає жорстка фіксація щодо один одного, а лікпаз набуває стабільного положення на надувному балоні. Цей принцип кріплення, як наголошувалося раніше, застосовується на багатьох надувних човнах. Проте, до даного технічного рішення, що заявляється, не був відомий вузол, що дає можливість кріпити з його допомогою різне устаткування без необхідності знімання вузла з ліктроса. У даній корисній моделі для кріплення якого-небудь змінного устаткування універсальний вузол кріплення встановлюють на ліктрос. Далі для зміни устаткування немає необхідності кожного разу знімати вузол з ліктроса і одягати його наново. Досить прикріпити знімне устаткування до хвостовика, забезпеченого відповідною частиною, що має радіальні шліци. Завдяки корисній моделі немає необхідності знімати вузол кріплення з ліктроса. Досить виконати з'єднання хвостовика з відповідною частиною змінного обладнання і закріпити кріпильним елементом, закріпивши його через отвір в хвостовику. Таким чином, у корисній моделі, яка заявляється, вирішується задача розширення області застосування вузла за рахунок створення універсального вузла для кріплення різного виду устаткування без необхідності його монтажу-демонтажу під кожен вид устаткування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Універсальний кріпильний вузол для установки на ліктрос, що має лікпаз з опорними полицями, який відрізняється тим, що нерухомо з опорними полицями закріплена виступаюча частина у вигляді хвостовика, забезпечена шліцами, виконаними по кругу з можливістю кріплення на ньому різного устаткування човна. 2. Універсальний кріпильний вузол для установки на ліктрос за п. 1, який відрізняється тим, що радіальні шліци виконані з двох сторін хвостовика, а в центрі виконаний наскрізний отвір для проходження в ньому сполучного болта, причому вузол виконаний з можливістю кріплення на нього відразу двох одиниць додаткового устаткування. 3. Універсальний кріпильний вузол для установки на ліктрос за п. 1, який відрізняється тим, що вузол додатково забезпечений напівкруглою кришкою з відповідними шліцами, виконаними з можливістю закривання радіальних шліців з одного боку хвостовика з можливістю установки однієї одиниці додаткового устаткування без пошкодження шліцьового з'єднання. 2 UA 120394 U 3 UA 120394 U 4 UA 120394 U 5 UA 120394 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
